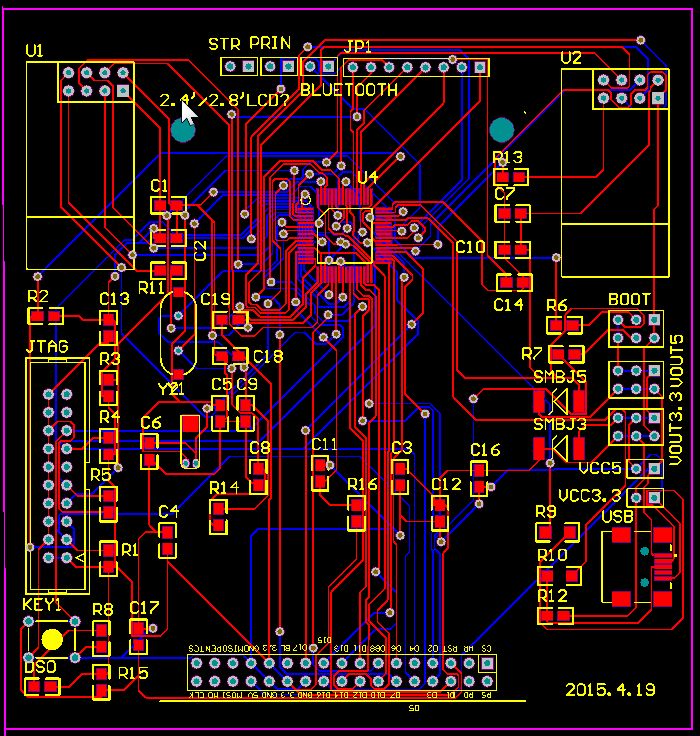

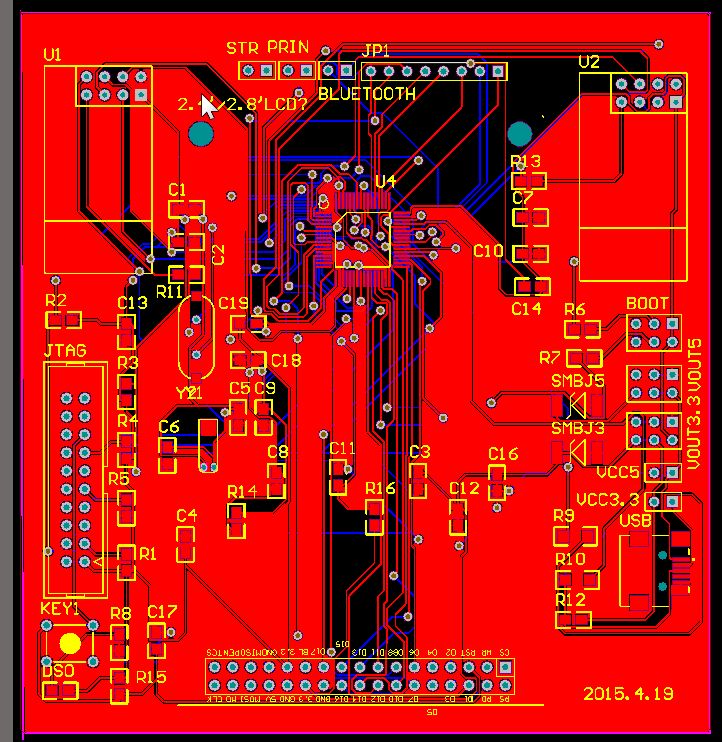

惨不忍睹！新手第一次layout到底能挑出多少毛病！

猜测可能是还想求赞，结果被批得惨不忍睹

网友A：
给你的建议：
1. MCU的去耦电容必须放在芯片引脚附近，放远就没用了，不如不加。
2. 虽然是2层板子，但是也养成好习惯把，打孔扇出在先，布线在后，不要布的走不了，在打孔，孔都是歪歪扭扭的躲线，=你画8层的时候就会受益了。
3. 晶振尽量靠近CPU引脚，且下面不要有走线，晶振引线包地。还有在晶振回路上尽量让一让，不要让他的电流回路多饶。对了，你还打过孔在晶振这...
4. 千万不要自动布线，惨不忍睹

网友B:
那usb反了吧

网友C：
关键是规则,你能给出个规则让我们大家看看吗

网友D：
从来没用过自动布线....

网友E：
花50打个板子出来就知道你应该什么改进了

网友F：
布局有待改进，元器件可以摆放整齐，板子还可以压缩空间，晶振应该靠近MCU，另外电源线的处理，不要用自动布线，

网友G：
同楼上说的，晶振放那么远干嘛？如果是低频的还可以，高频就肯定出问题了，而且这布局很不紧凑，中间的过孔多的吓人。

网友H：
你这个板子完全可以缩小一半吧

网友I：
感觉还是可以缩小~布局在简洁点，慎用自动布线

网友j：
对于用这款软件没几年经验的，看到自动布线的，，直接PASS，，不管布的多好，，，都是losser

网友K：
楼主， USB明显反了，你这样没办法插线滴。表示我一直手动布线，那线布出来叫整齐漂亮

楼主被众多工程师吐槽得体无完肤，不过楼主的板子实在槽点很多。

但话又说回来，哪个工程师都是从新手过来的，被批很正常，建议虚心接受，不经历风雨怎能见彩虹啊。
