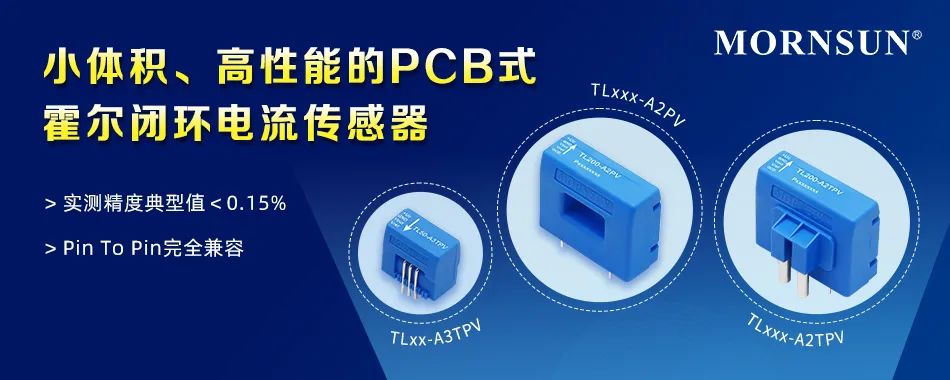

小体积、高性能的PCB式霍尔闭环电流传感器——TLxx-Ax(T)PV系列

在“双碳目标”的驱动下，国内新能源行业处于爆发阶段。同时，工业4.0的阶段，智能设备日渐普及，相应的电流检测产品需求快速上升。而国外产品交付阻力大、价格较高，国内产品性能参差不齐，缺乏合适的产品方案。

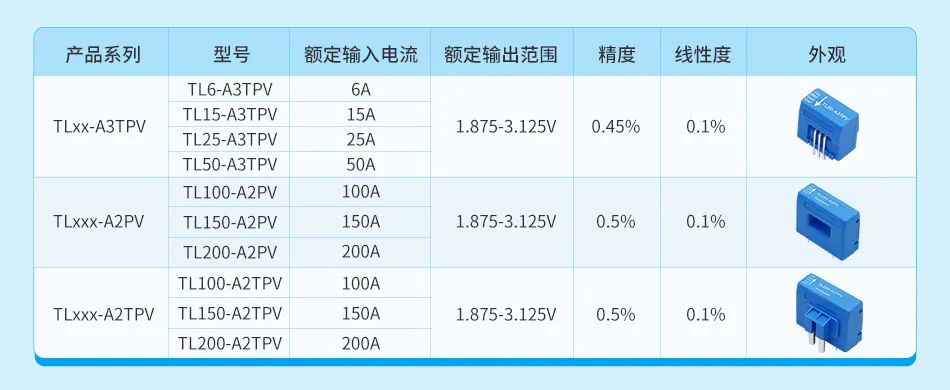

金升阳敏锐捕捉行业动向，经过多年技术沉淀和持续创新，推出了易应用、小体积、高性能的单供电PCB式霍尔闭环电流传感器—TLxx-Ax(T)PV系列。

此系列产品基于霍尔闭环效应传感器来实现电流检测，是金升阳通过核心材料特殊处理、集成IC自主开发、优化结构提升自动化水平，研发出的体积更小、性能更优，价格更低的PCB式霍尔闭环电流传感器，可用于一次电流检测，输出隔离电压信号。

• 磁芯选用高磁导率、低矫顽力的材料，使传感器的响应更快，灵敏度更高。

• 核心IC采用金升阳自主霍尔调节IC，体积更小、高集成更高、一致性更好。

• 从开始绕线、贴片到最后包装出货，均采用高度自动化的制造工艺，保证了质量、提升了效率、降低了制造成本，使产品具更具性价比，降低不良率。

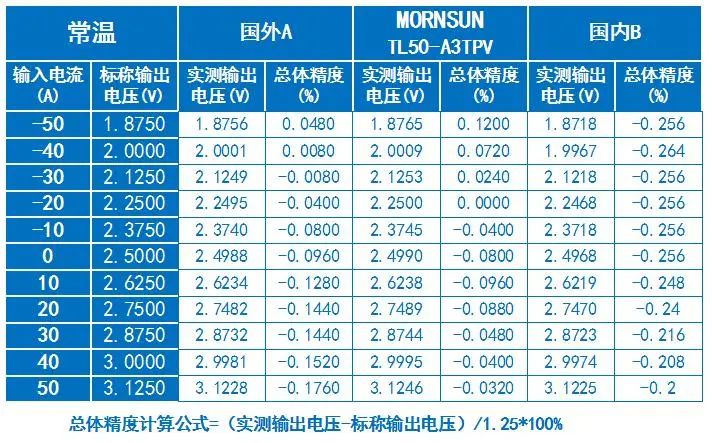

• 实测精度典型值：国外A＜0.2%、国内B＞0.2%、金升阳＜0.15%；

• 精度均满足规格，金升阳性能更优、一致性更好。

如下为常温数据，高低温实测性能也更优。

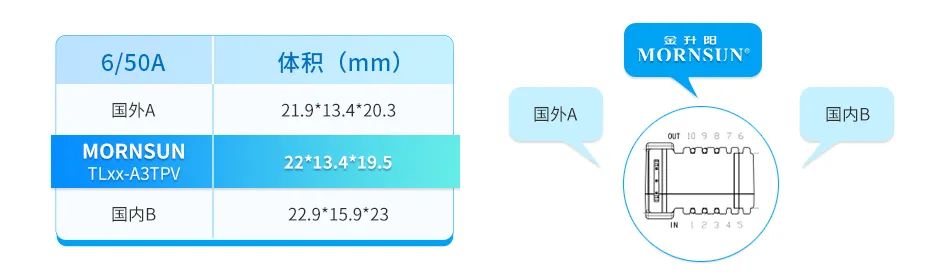

• Pin To Pin完全兼容市场主流方案

在应用方面，该系列产品可于逆变器、交流变速和伺服电机驱动、焊接电源、UPS不间断电源、电池供电、逆变电源、直流电机驱动静态转换器等应用领域。此产品系列更适用于精度、线性度、温漂要求较高的工控级电流检测应用。

• 可测量交流、直流或脉冲电流等

• 宽工作温度范围：-40℃ to +105℃

• 精度线性度优

• 无插入损耗

• 抗干扰能力强

• 单电源供电技术和紧凑的PCB安装设计便于客户应用

详情可参考产品技术手册或咨询
