解决方案 | 邮票式SoM模块，加快工业以太网应用

现代工厂中，在设备上添加工业以太网功能已经成为已成为制造业抢抓机遇、塑造优势的“必选项”。然而为实现工业以太网功能而修改设备的全部设计，这在时间和成本方面都造成了巨大的开发负担。为应对这一挑战，瑞萨推出了千兆工业以太网SoM解决方案，该方案使用瑞萨的电源管理IC、光电耦合器、EEPROM和其它混合信号器件，在SoM+载板架构中提供可配置的工业以太网。

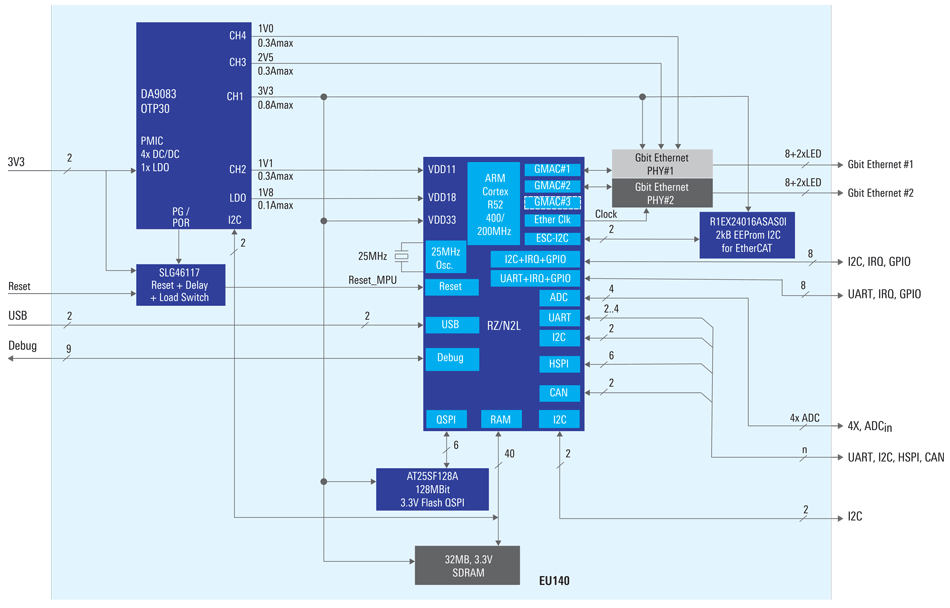

系统框图

该解决方案采用了RZ/N2L MPU、R1EX24016ASAS0I双线串行接口EEPROM、DA9083电源管理IC、SLG46117 GreenPAK™器件、AT25SF128A闪存芯片等。并具备一个PMOD、一个Arduino接口以及两个千兆以太网接口，以方便用户建立具有不同外设的系统。

器件详解

方案核心的RZ/N2L是一种工业以太网通信用MPU，可轻松将网络功能添加到工业设备中。它搭载支持TSN的三端口千兆以太网交换机和EtherCAT®从控制器，可支持EtherCAT、PROFINET RT/IRT、EtherNet/IP™、OPC UA等主要的工业以太网通信协议。用户可将RZ/N2L用作主机CPU的网络配套处理器，从而在设备中添加工业以太网功能，而无需对其内部配置进行重大更改。这使用户能够利用快速、精确的工厂自动化同步控制功能来开发工业设备。

DA9083是一款六通道系统电源管理IC，集成了四个降压转换器、一个LDO和一个负载开关。这款高电流集成PMIC非常适合客户端和企业SSD模块、混合驱动器和其他内存管理应用。由于其高度可配置和灵活的设计，它支持各种其他应用，包括嵌入式应用中的集成微控制器、DSP和FPGAs，以及许多其它物联网（IoT）和消费电子应用。

自从SoM（System on Module）这种形态的模块出现后，处于新兴的多元化入式系统设计就多了一个敏捷开发的资源。借助SoM模块可以使用户在此基础上构建自己的独特外围设备，以减少BOM和时间成本。瑞萨作为先进的综合半导体制造商，围绕此类解决方案提供丰富的模块和扩展板，让产品像信件上的“邮票”一样，即“贴”即用，大大缩短了用户的上市时间，降低了开发成本和风险。
