拆解报告：松下100W USB-C快充线

松下电器是知名度很高的家电品牌，伴随着USB-C接口的普及，松下也推出了多款USB-C接口的充电器以及快充产品。今天为大家带来的是一款松下的USB-C数据线拆解，这款数据线支持USB3.2传输速率，支持20V5A 100W功率传输。

这款USB-C线缆长度为1米，采用TPE材质，支持充电+数据传输，可满足智能手机，平板电脑及笔记本电脑充电及数据传输应用。下面充电头网就对这款数据线进行拆解，看看内部的用料和做工。

松下100W USB-C数据线开箱

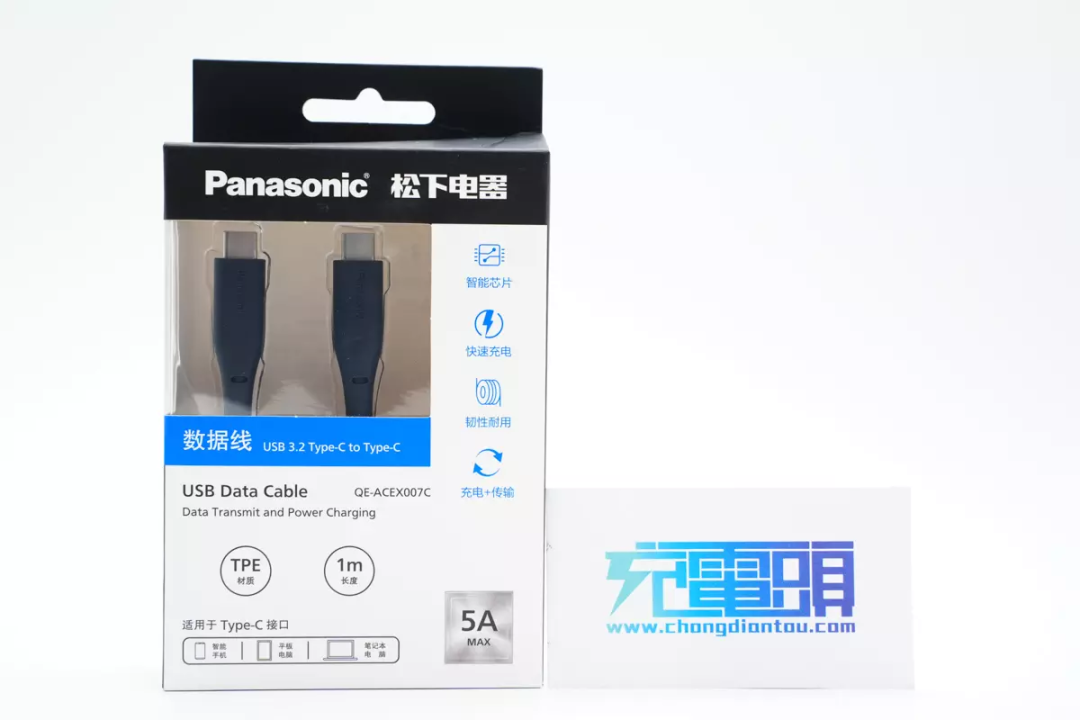

包装盒黑白配色，正面印有产品品牌、名称以及卖点等，左上角设计有透明橱窗，可见线缆两端线头。

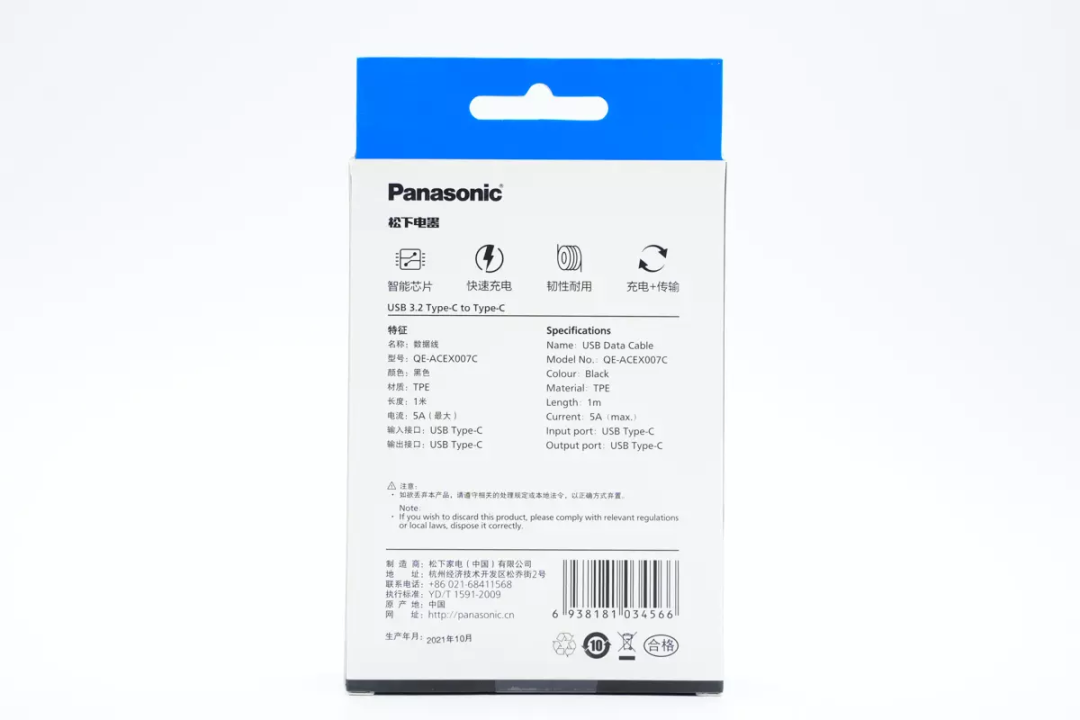

背面印有产品四大卖点标识、规格参数以及商家信息。

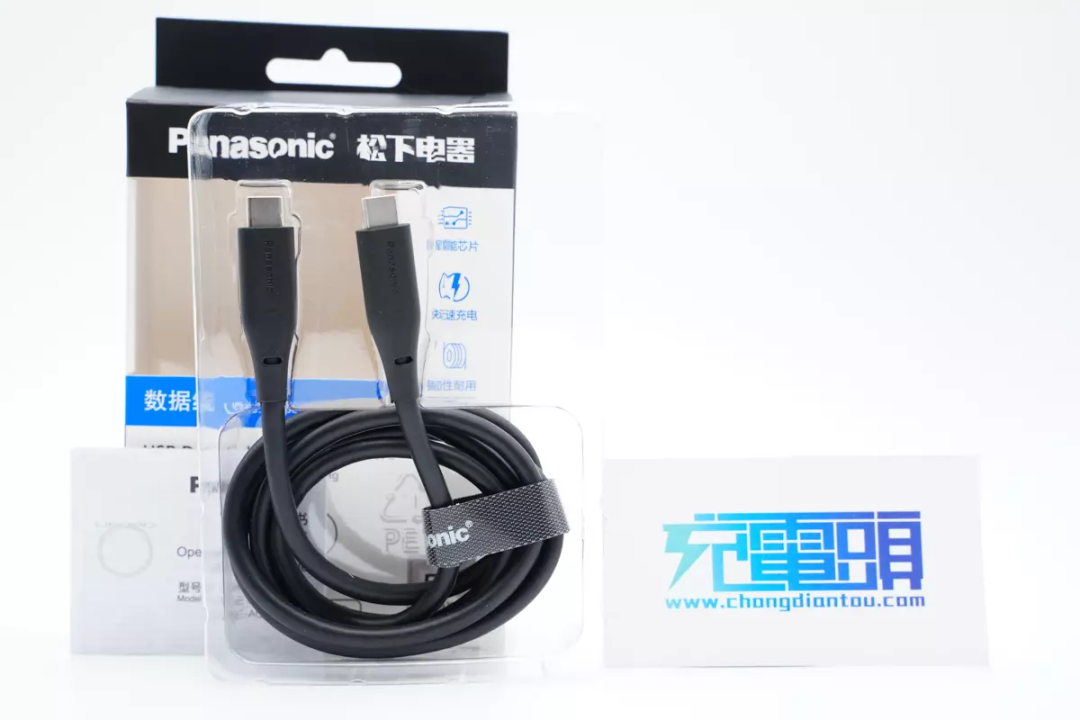

包装内含数据线以及使用说明书。

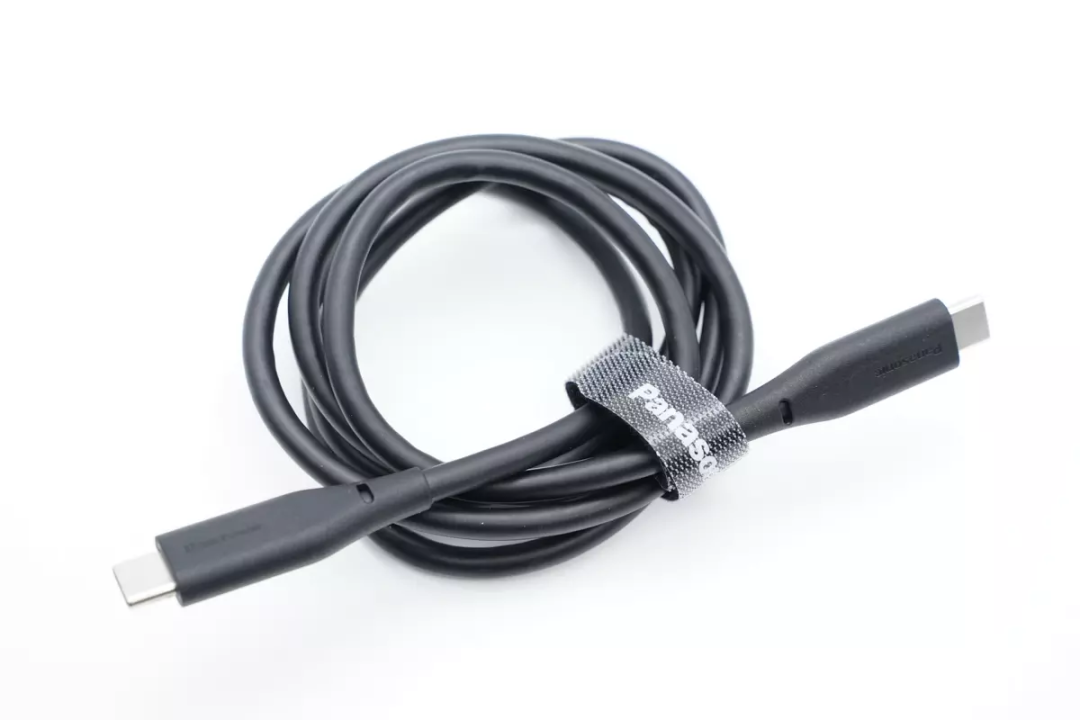

数据线使用魔术扎带捆扎整理，线缆通体黑色。

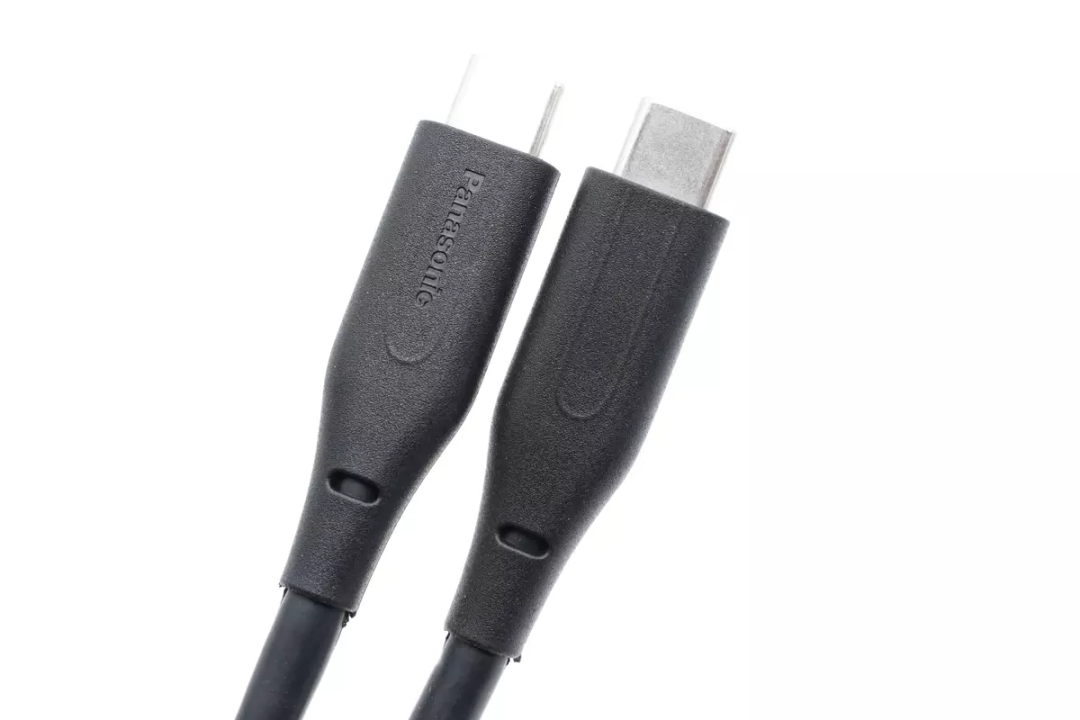

线缆两端线头外壳磨砂处理，方便插拔使用。线头和线身之间过渡平缓，做了抗弯折保护设计。

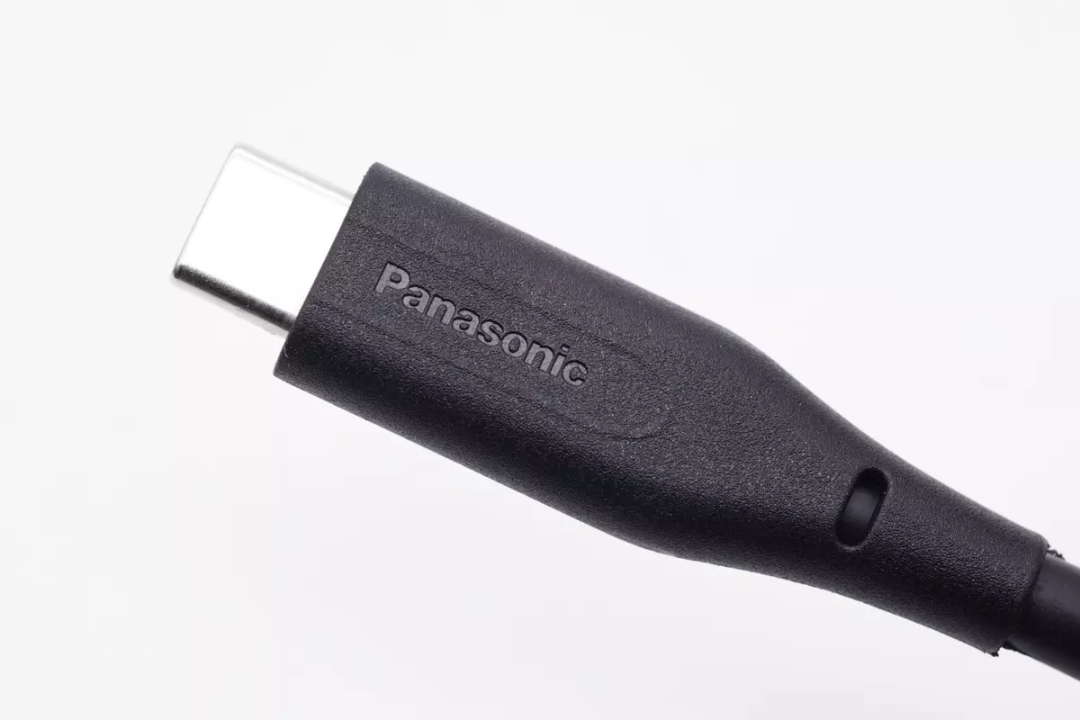

正面设计有松下英文品牌Panasonic。

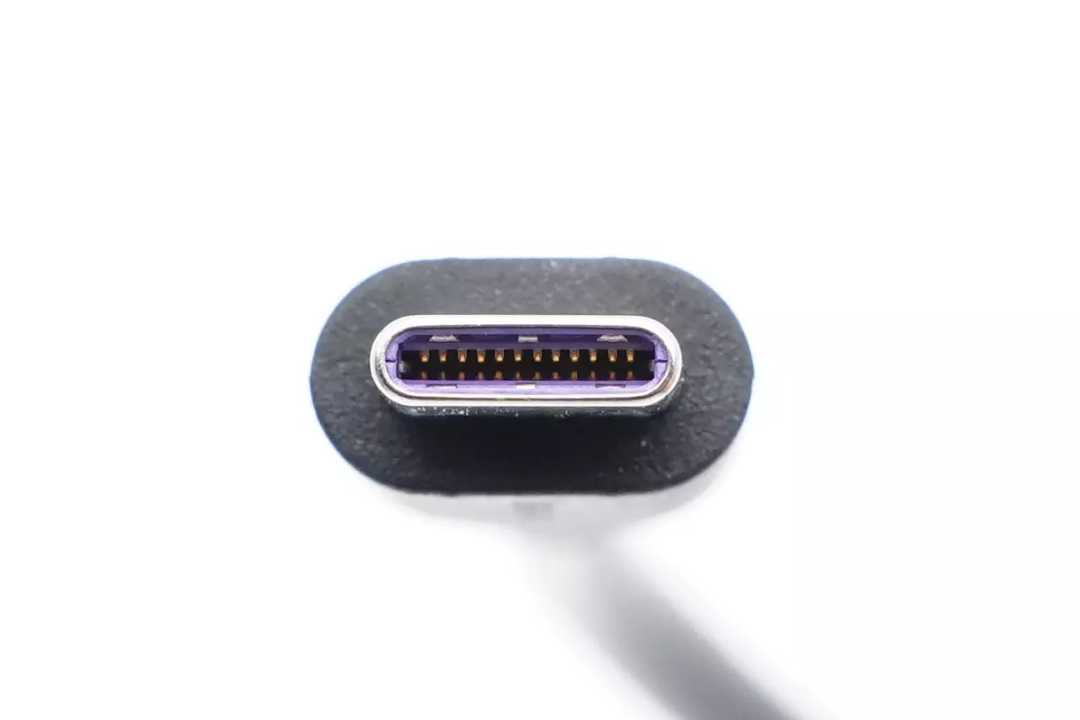

USB-C公头特写，满PIN设计。

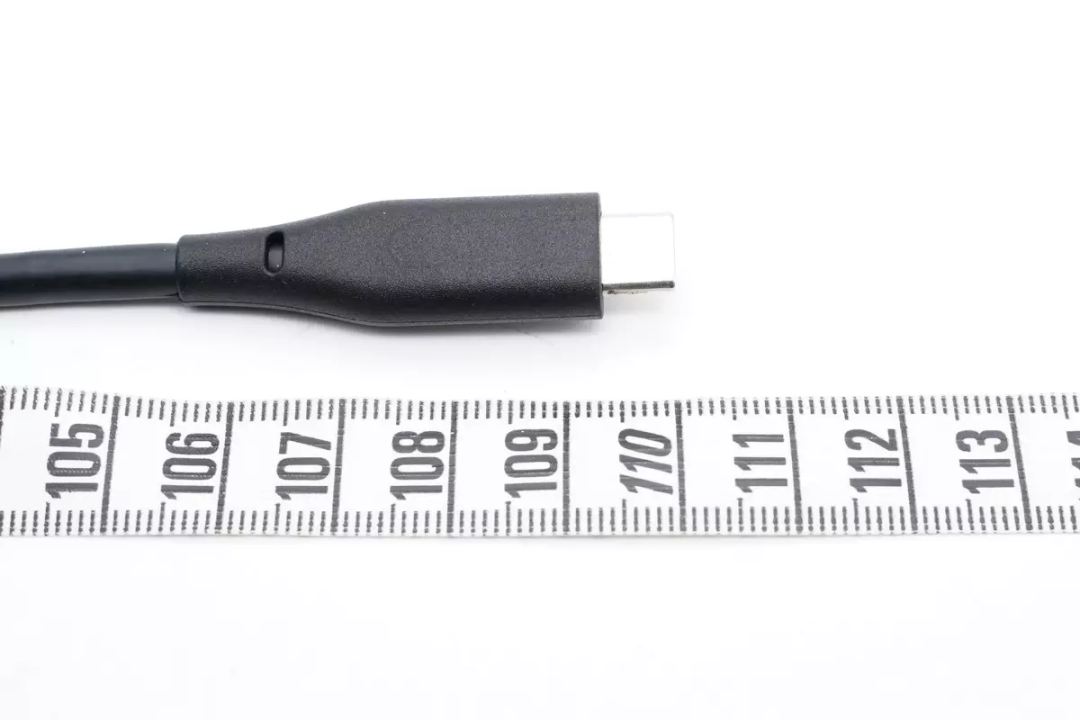

测得松下这款数据线长度约为110cm。

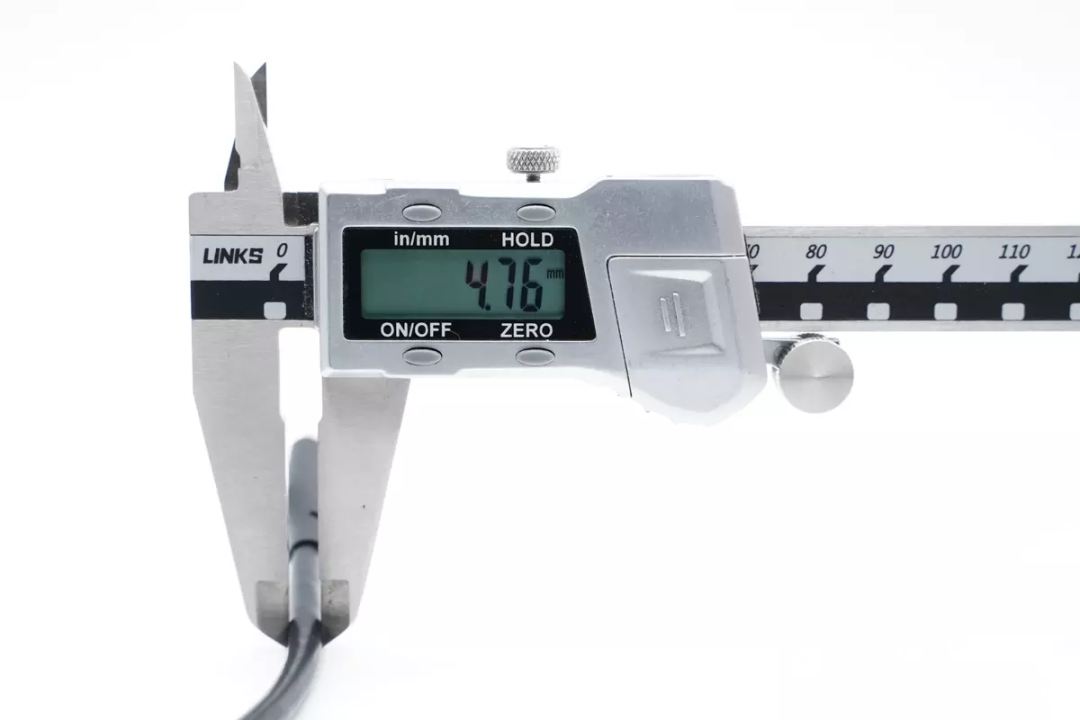

线身直径为4.76mm。

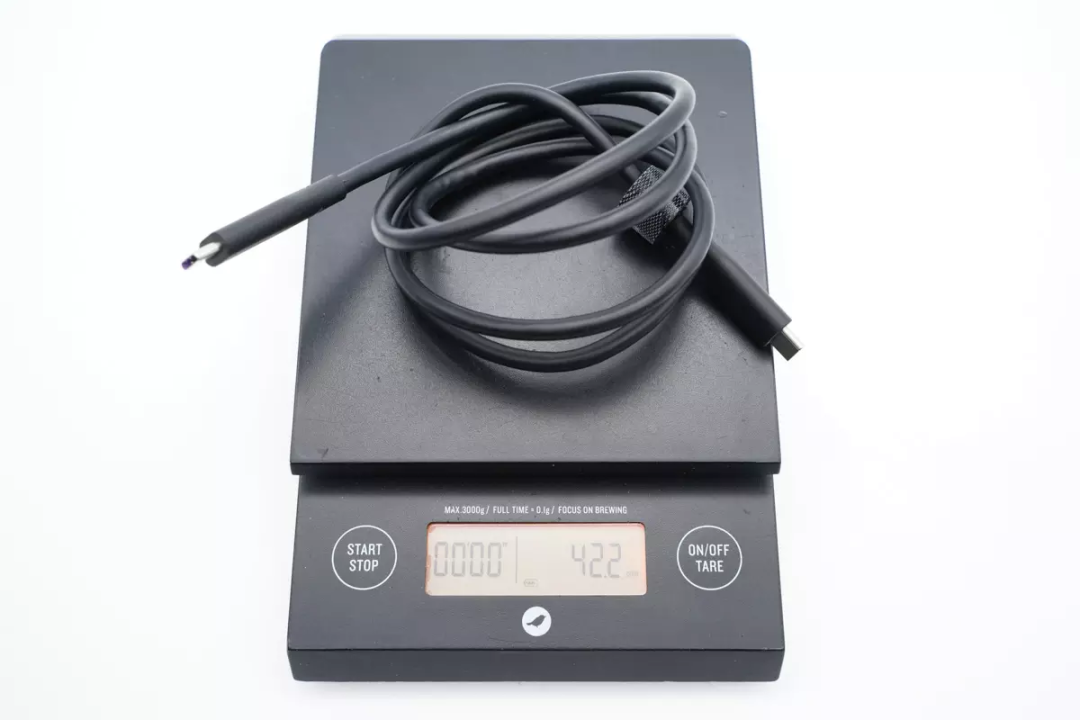

整体重量约为42g。

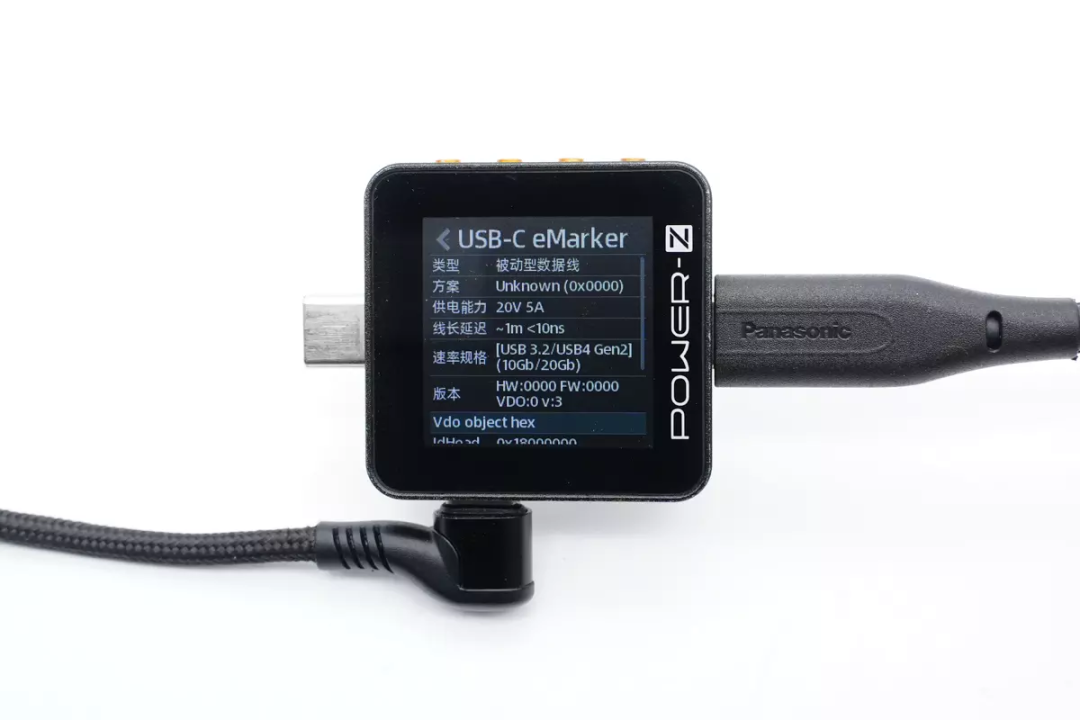

使用ChargerLAB POWER-Z KM002C测得该数据线带有E-Marker芯片，电力传输能力为20V5A。

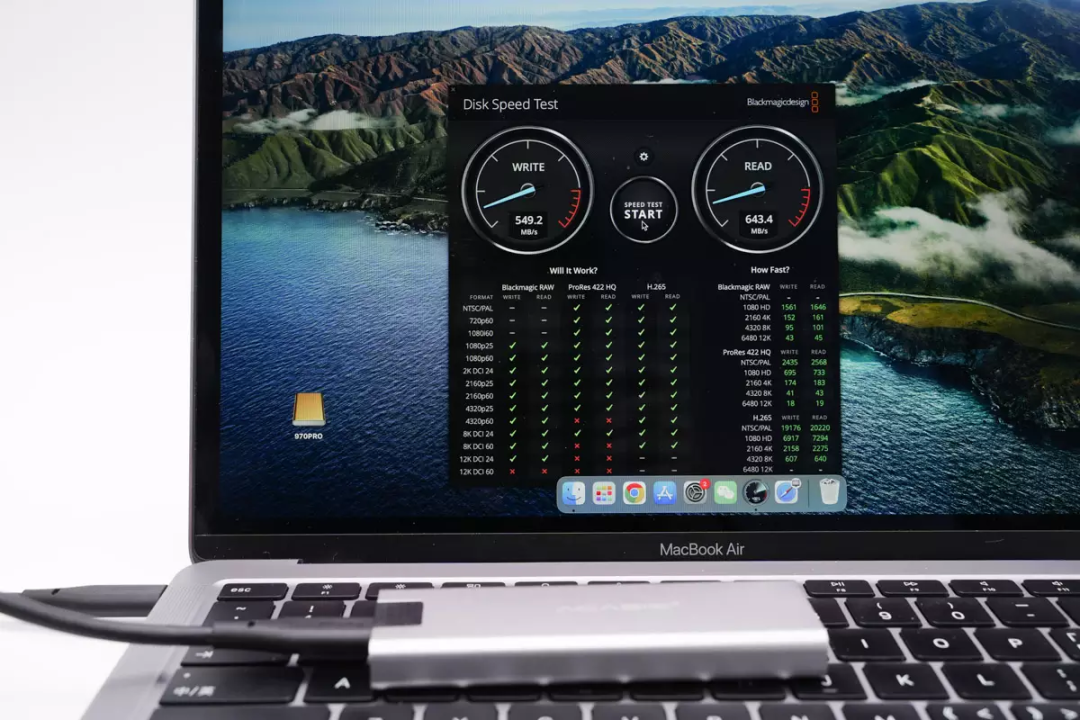

测试线缆的传输速度，通过Disk Speed Test我们可以看到线缆的写入速度约为549.2MB/s，读取速度约为643.4MB/s。

松下100W USB-C数据线拆解

看完了松下这款数据线的开箱和测试，下面就进行拆解，一起看看内部的用料设计。

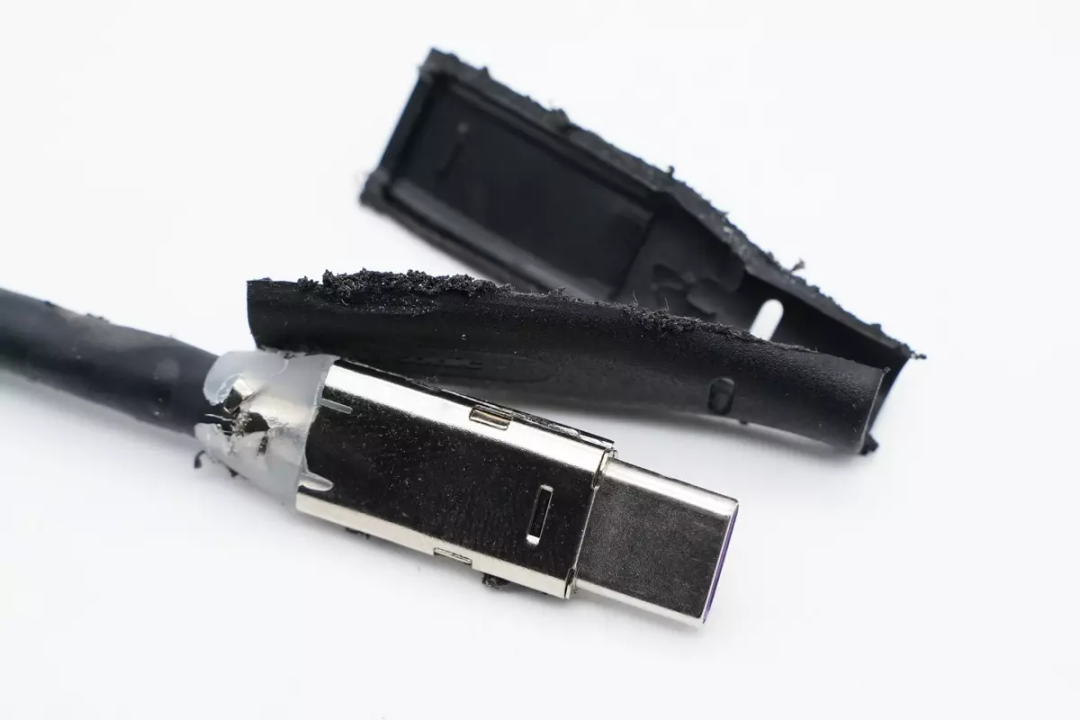

松下这款数据线插头采用塑料注塑外皮，在外皮内部为钢套加固。

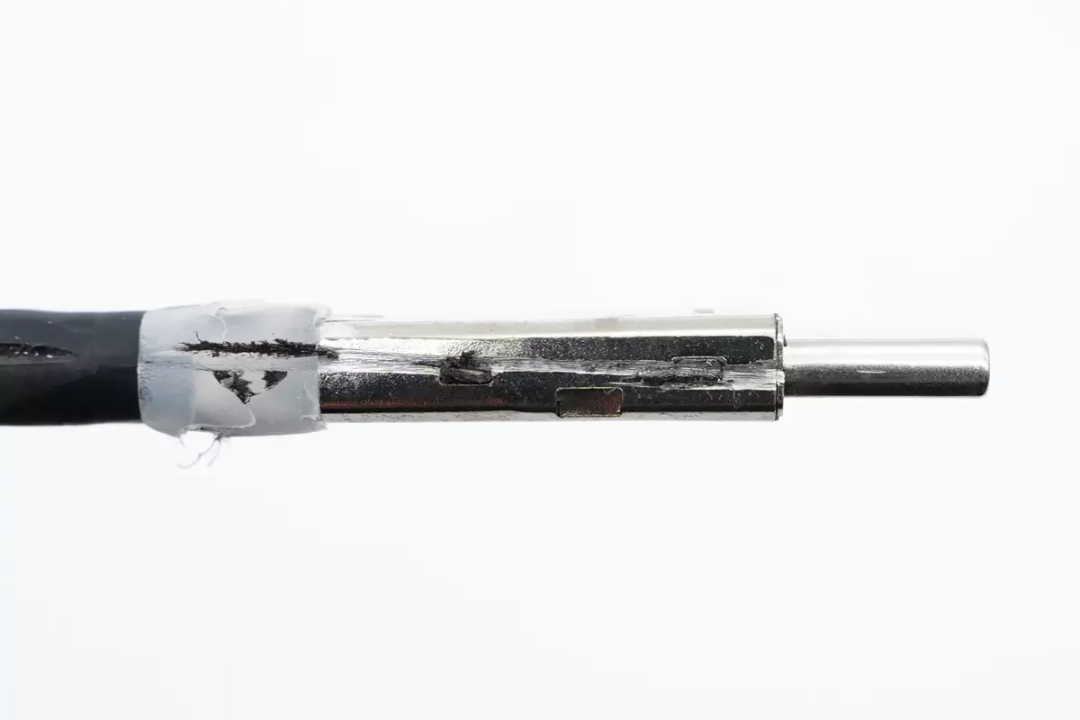

钢套为两片结构，采用卡扣固定，内部填充硬胶绝缘固定。

侧面固定的卡扣特写。

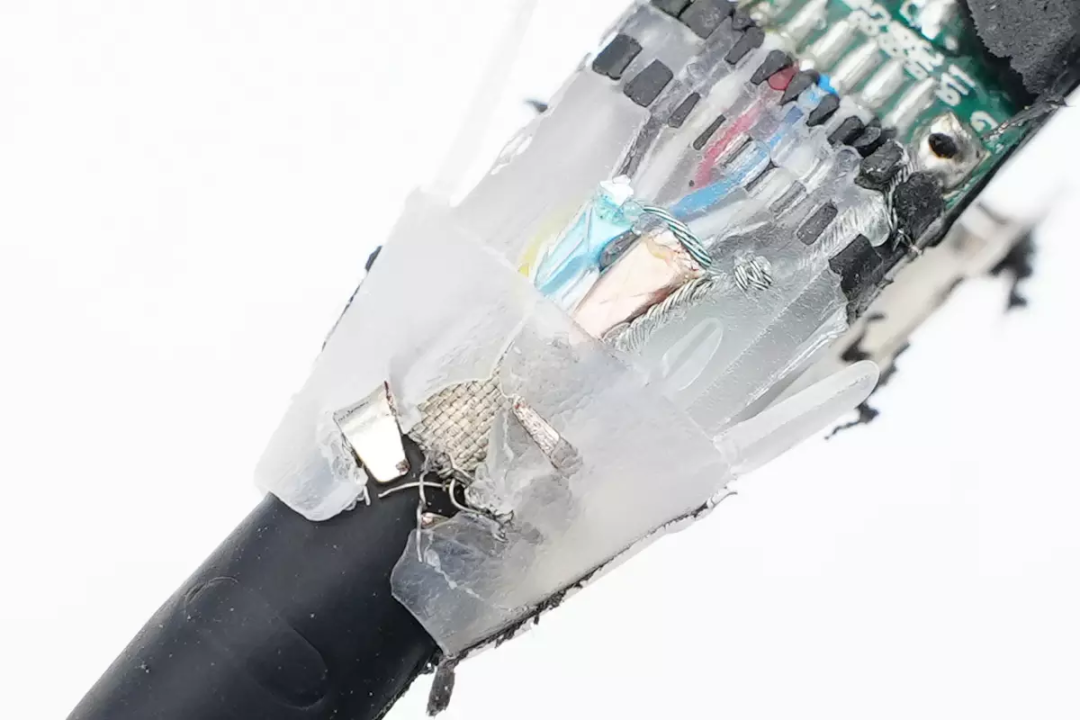

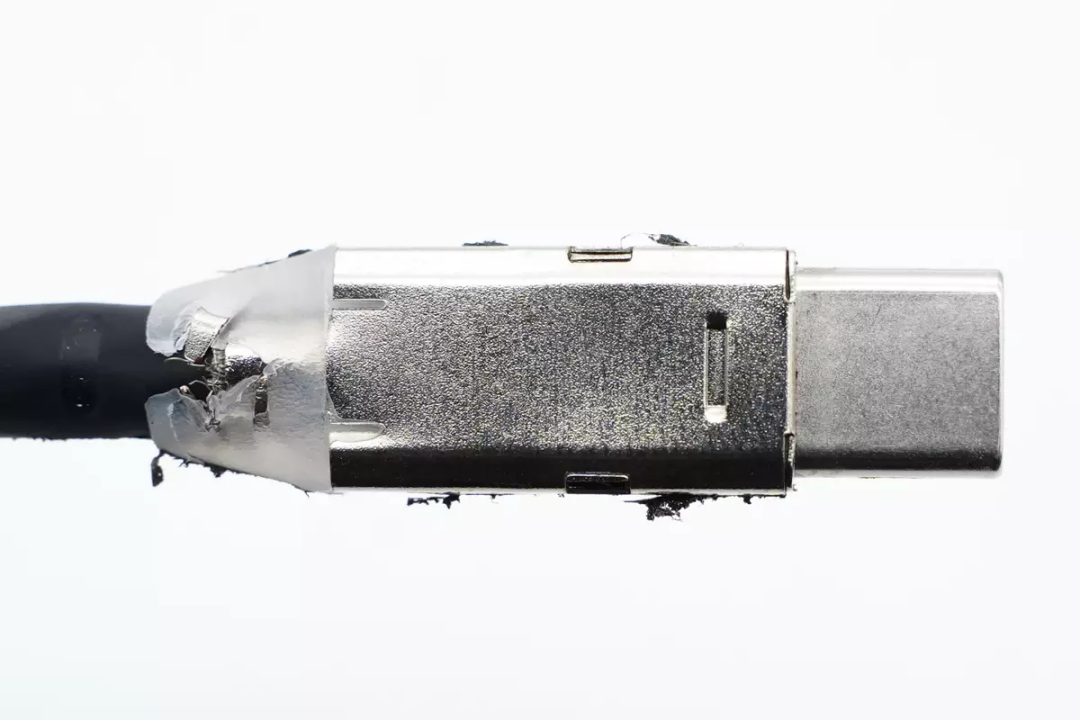

拆下钢套，尾部束线结构特写，扎紧线皮固定，同时起到接地作用。

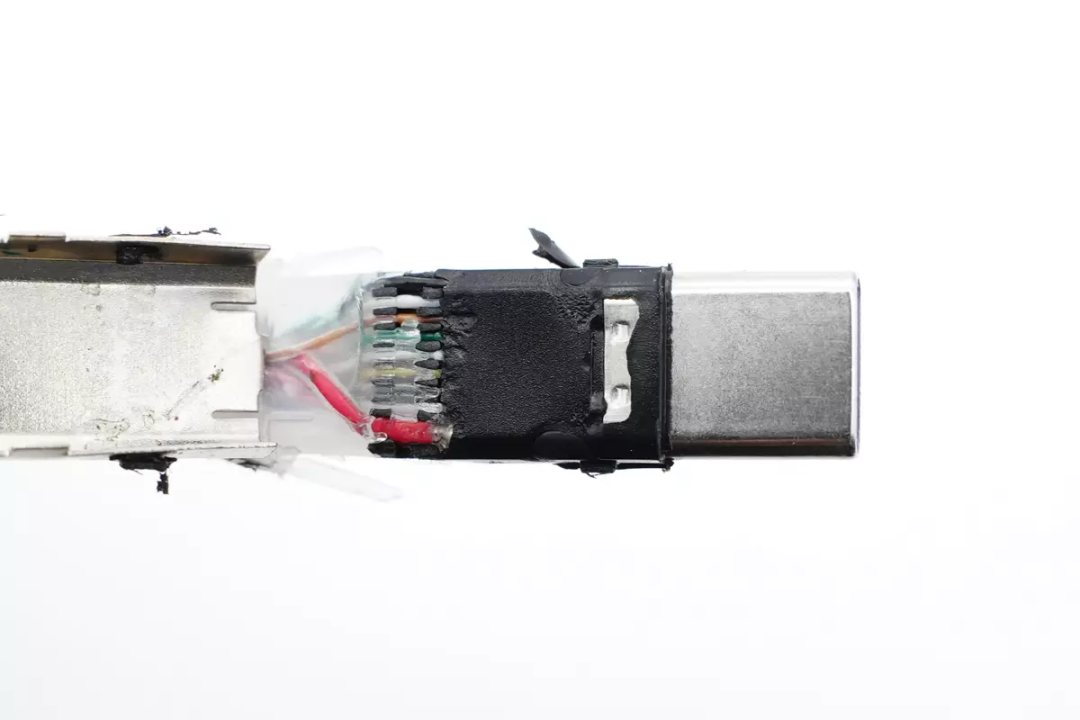

线缆穿过支架固定后焊接在端子的PCB上，在端子内部填充黑色塑胶。

另外一面的焊点被塑胶完全填充包裹。

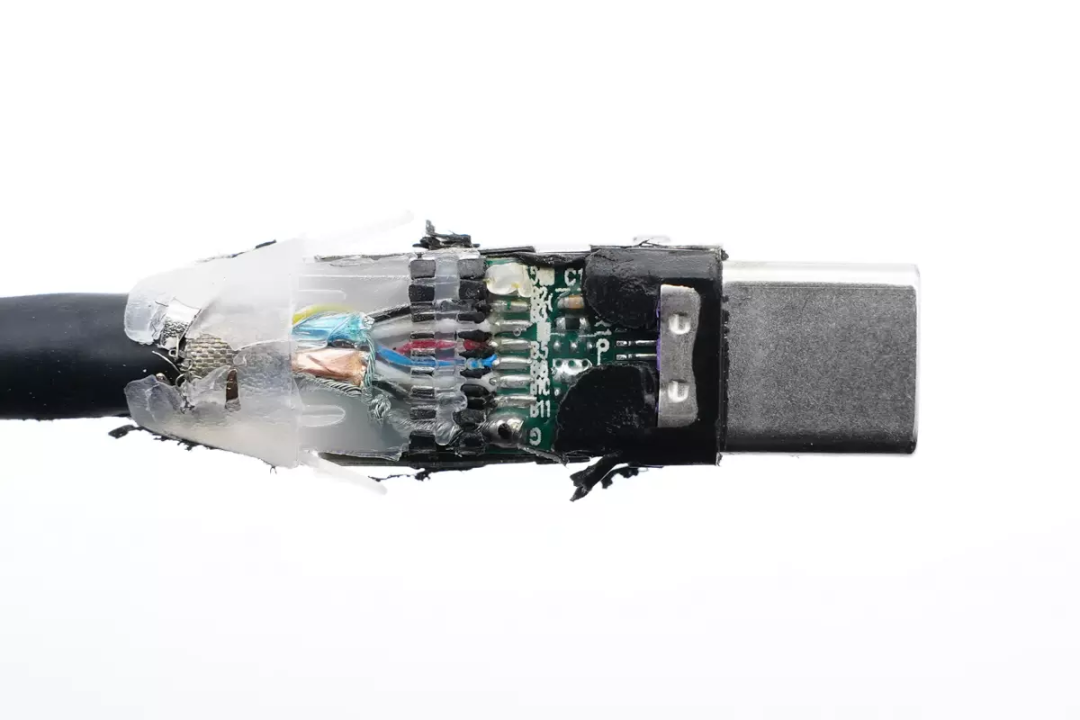

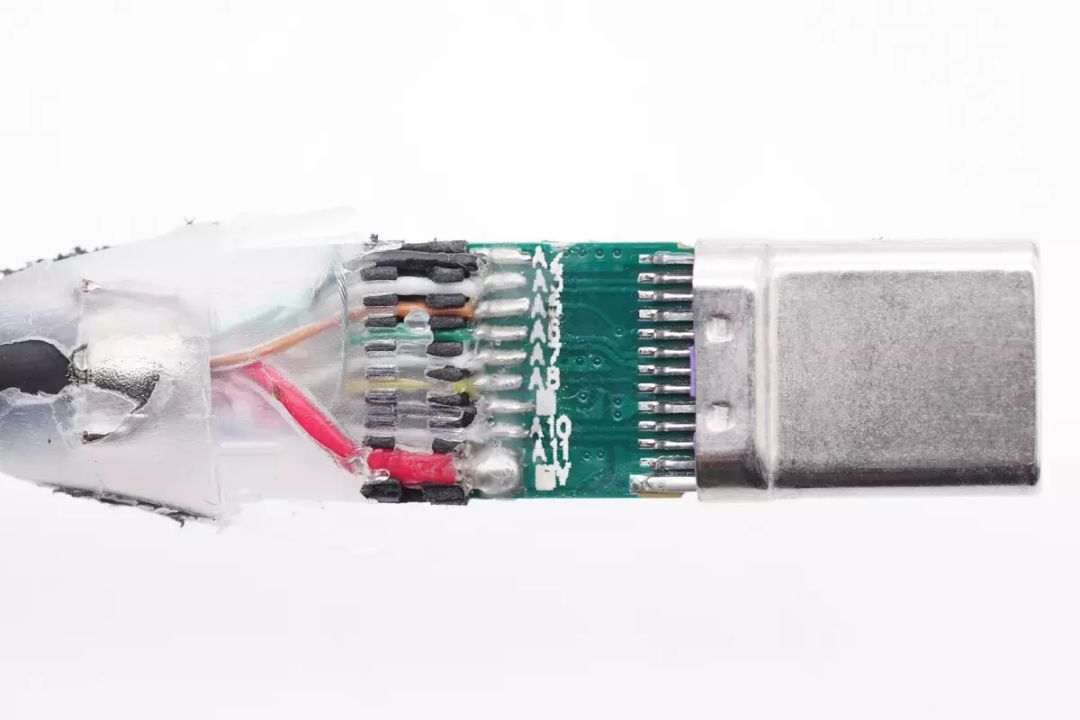

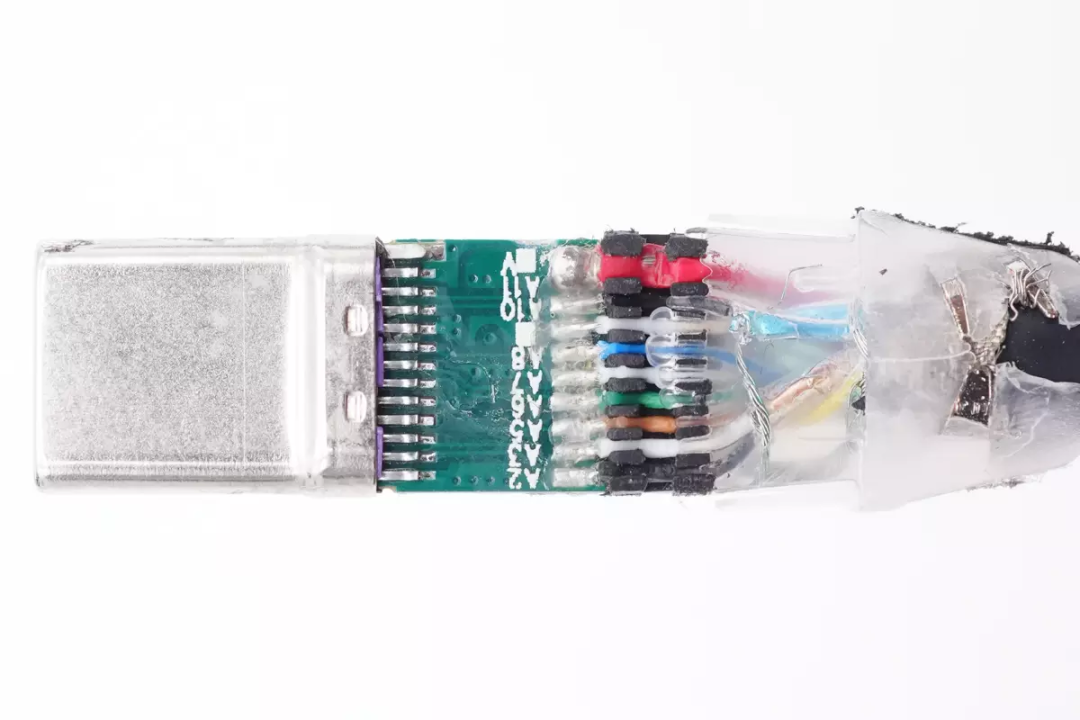

小板正面焊接数据线以及负极导线，没有焊接E-Marker芯片。

背面焊接数据线和红色正极导线。

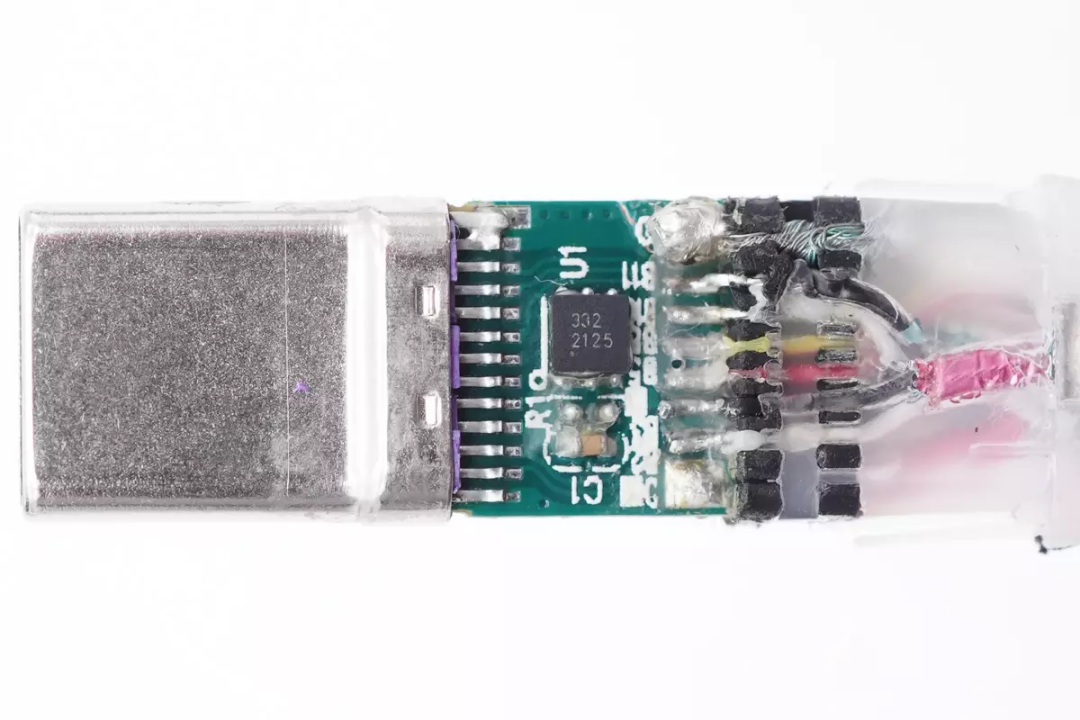

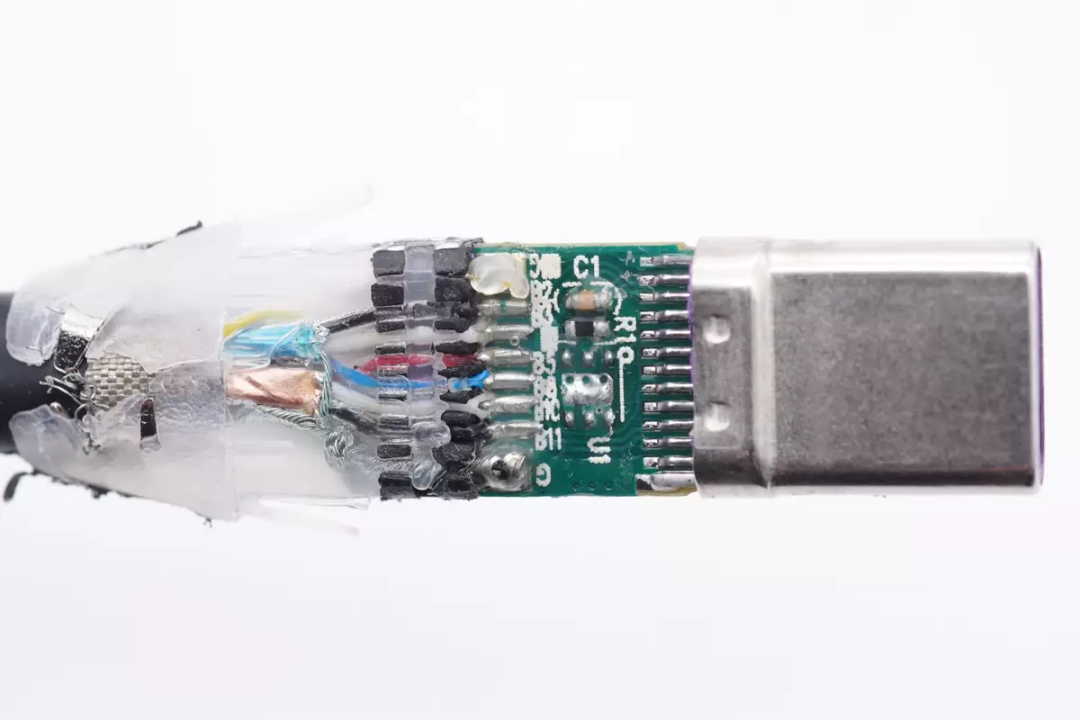

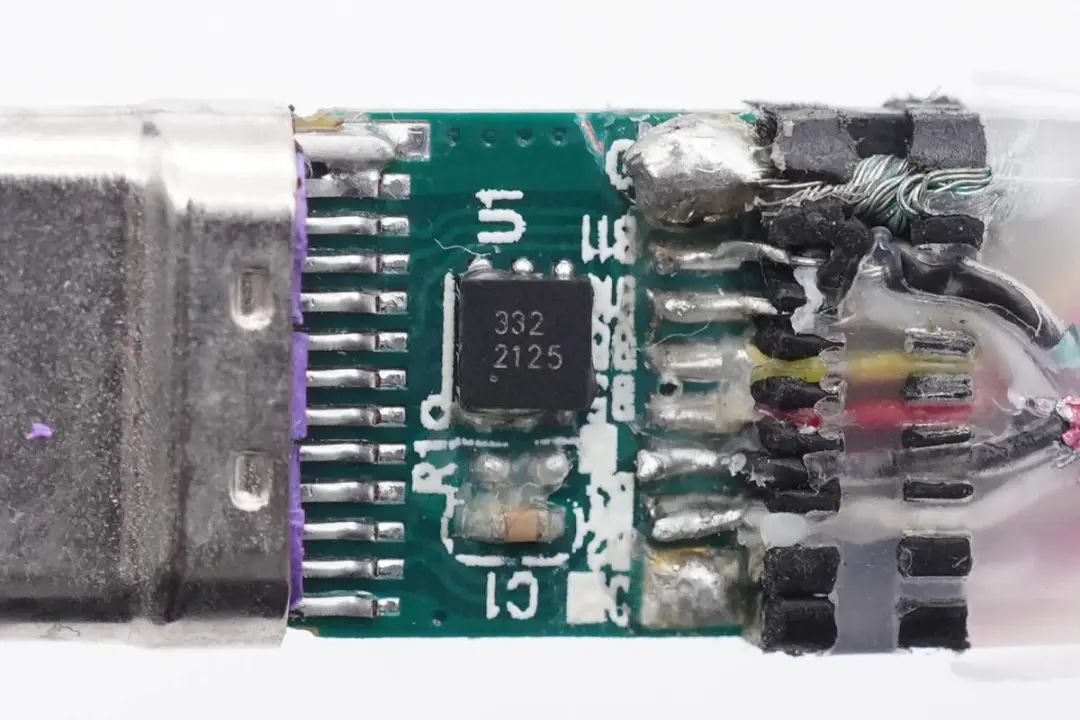

继续拆解另一头的端子，在端子的PCB上焊接一颗E-Marker芯片。

背面导线焊接一览，与另一端相同。

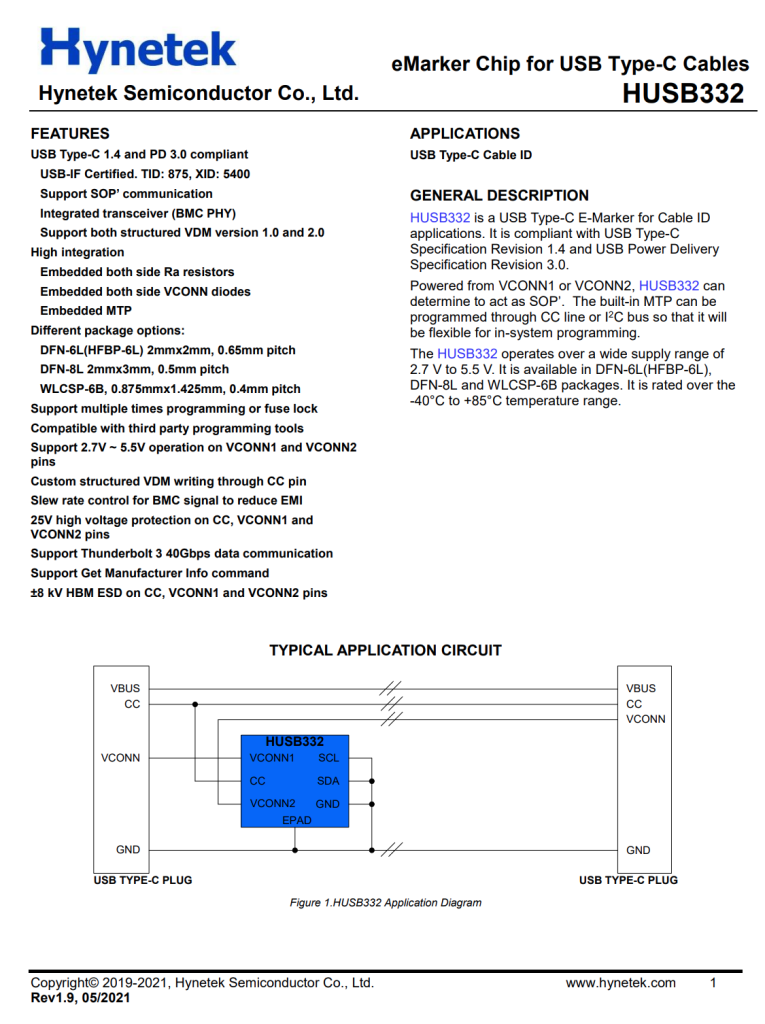

E-Marker芯片特写，采用慧能泰半导体HUSB332。这是慧能泰推出的最新一代耐高压电子标签芯片（eMarker），已经通过了USB-IF协会认证，TID号：875，其针对市场上客户的各种应用和兼容性反馈，作了一系列的性能改善和可靠性提升。HUSB332可被搭载在USB2.0线缆（5A线缆）、USB3.0线缆、USB3.1线缆、USB3.2线缆和40Gbps线缆上。

慧能泰HUSB332获得最新的USB PD3.0认证，TID 875；去除VCONN1和VCONN2引脚上的去耦电容，零外围器件方案；CC，VCONN1和VCONN2引脚支持25V高压保护；可支持雷电3 40Gbps高速数据通信；支持Modal Operation命令；支持Get Manufacturer Info命令；可选多次烧写和烧写锁死。

慧能泰HUSB332具备2 mm x 2 mm DFN-6L，2 mm x 3 mm DFN-8L 和 0.87mm x 1.42mm WLCSP-6三种封装类型。

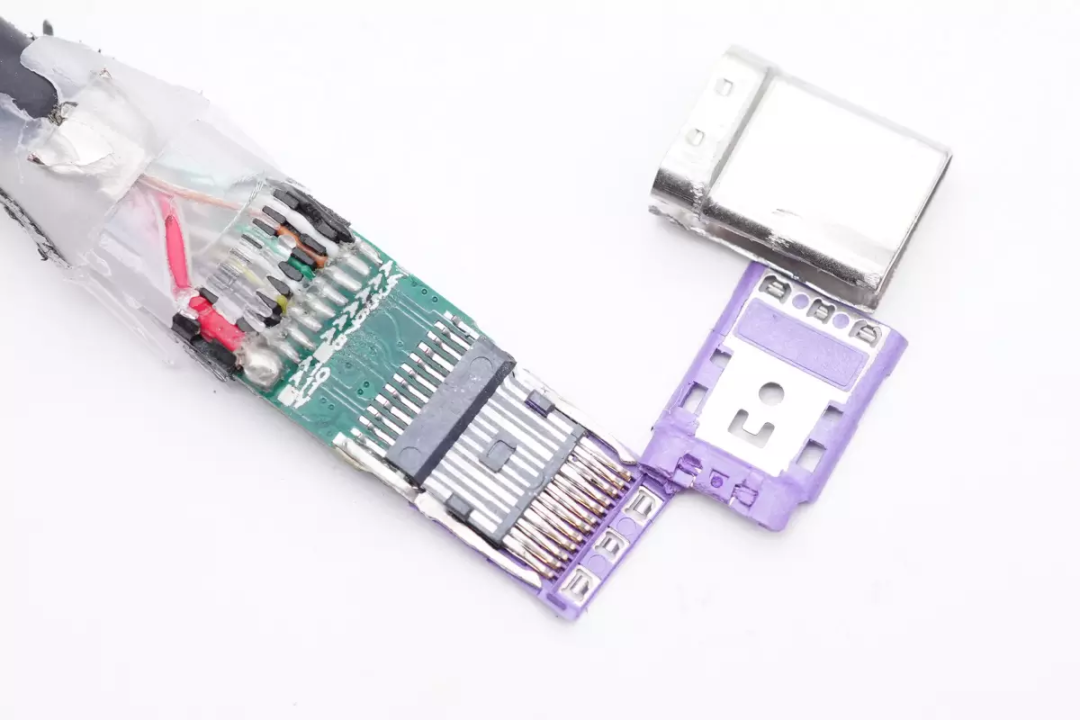

继续拆解USB-C端子外壳，内部采用紫色塑料支架。

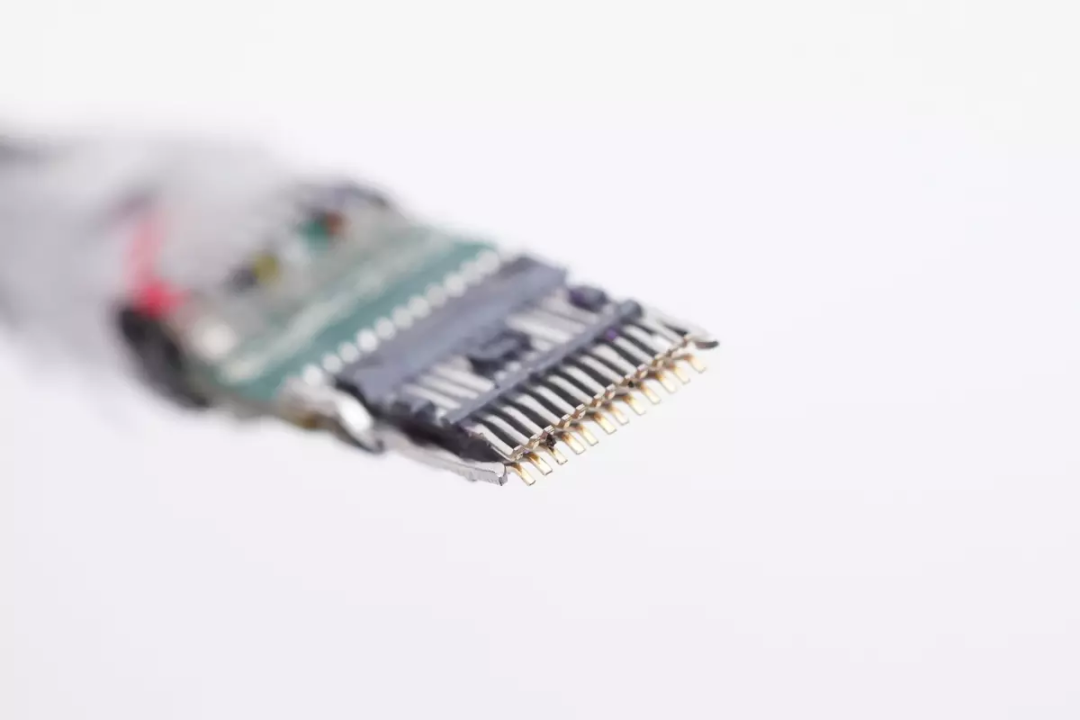

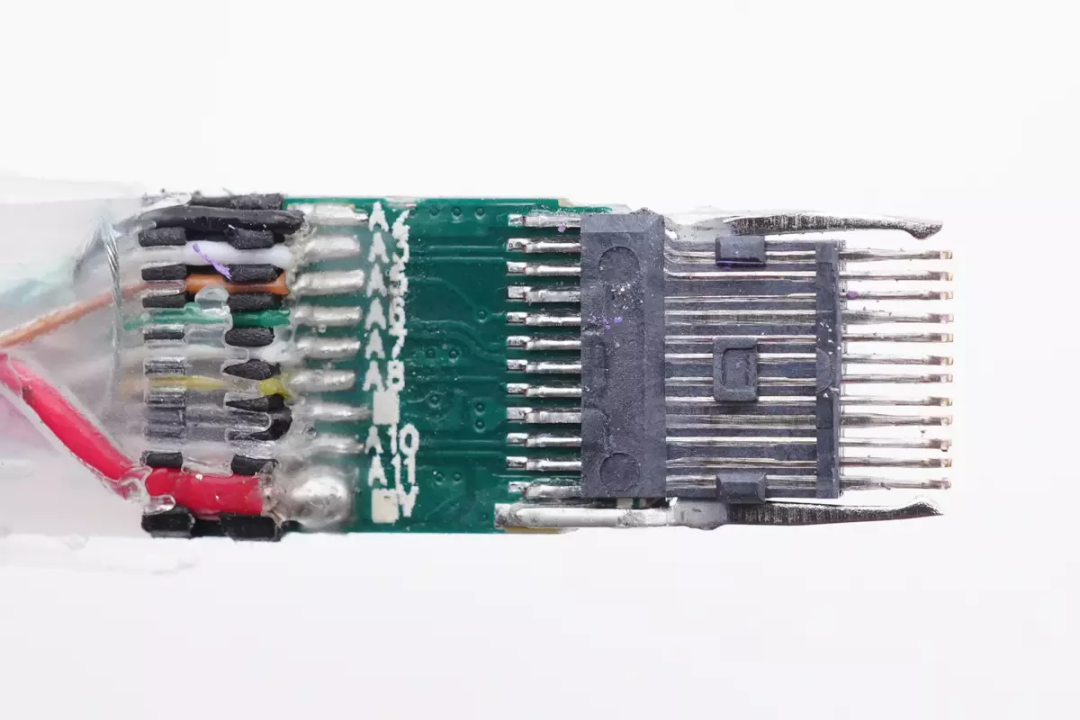

USB-C端子触点一览，可以看出电源正负极都采用了加宽加粗处理。

触点前部采用镀金处理，不易氧化，提高寿命。

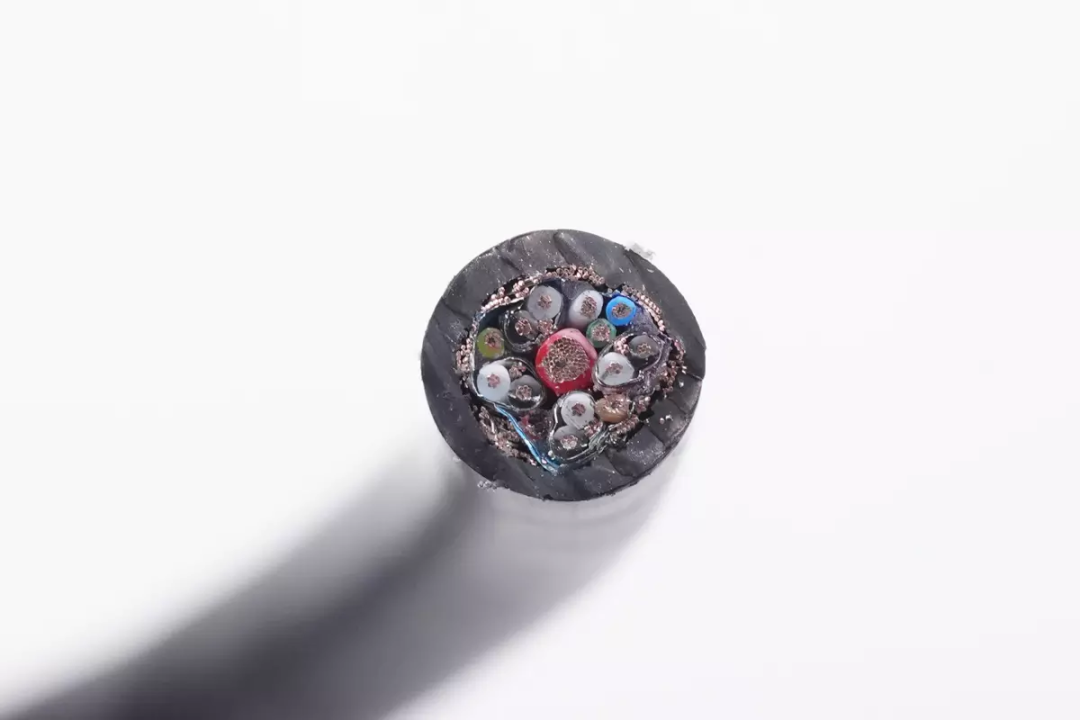

将数据线剪开观察截面，其中正中粗红色线芯为正极电力线芯，边缘为屏蔽线和内部线芯，最外层是屏蔽网。

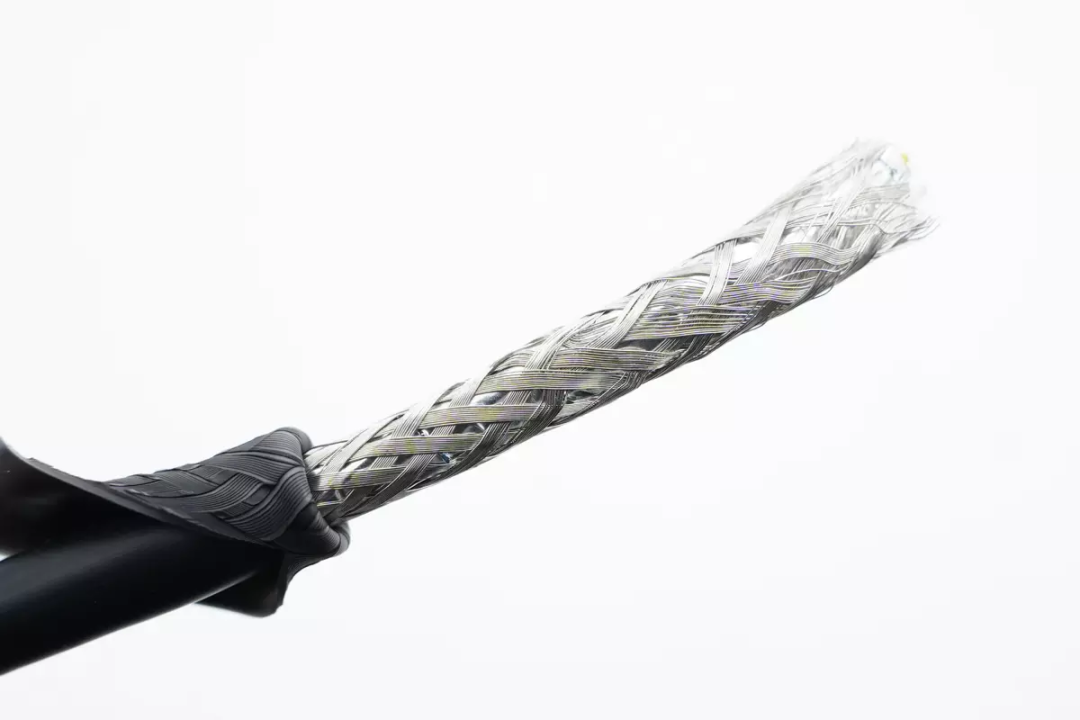

切开TPE外皮，在外皮下面是编织屏蔽网。

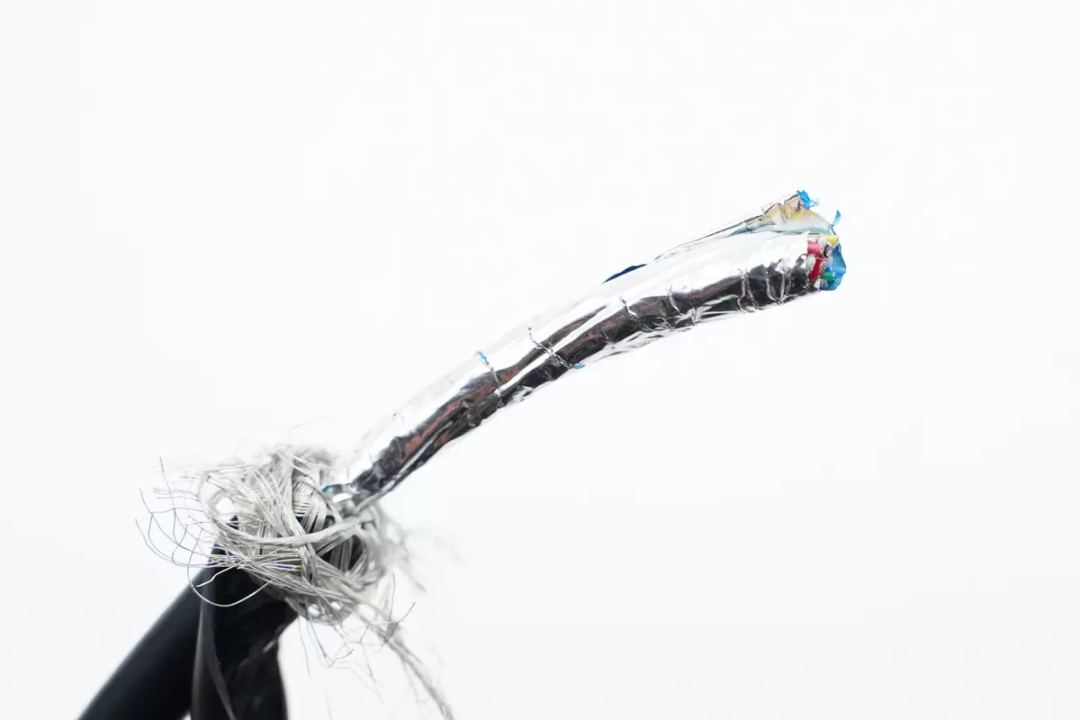

屏蔽网内部是一层屏蔽铝箔，严密包裹线缆内芯。

线缆内部数据线采用粉色，棕色，青色和蓝色屏蔽网包裹。

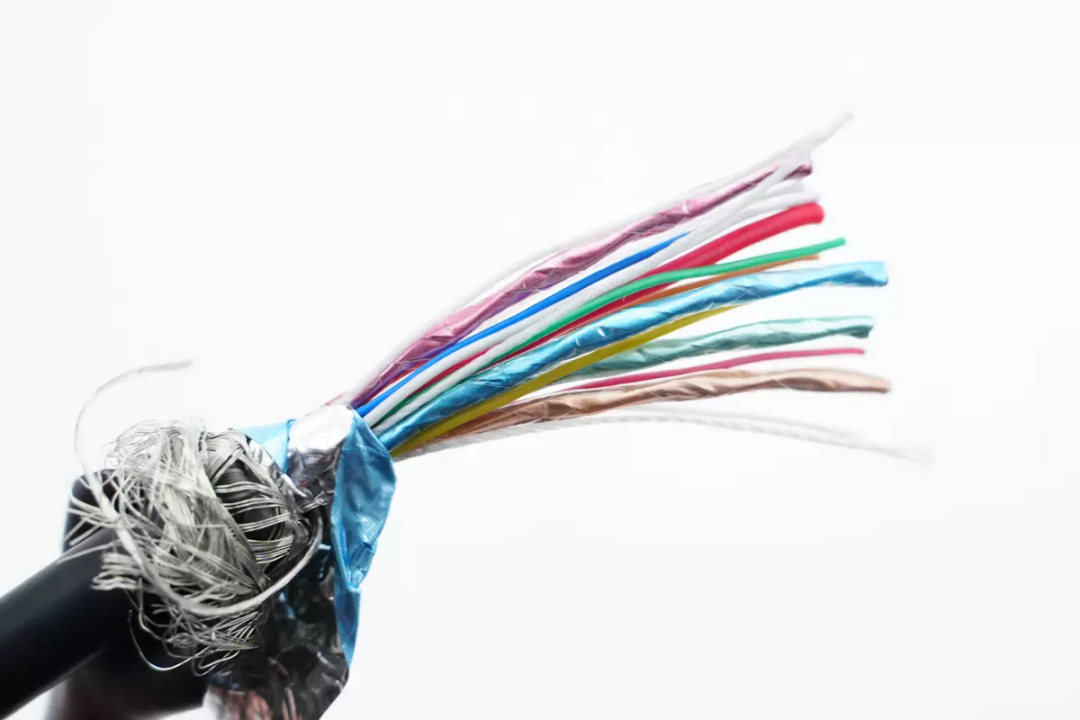

线缆内部结构特写，依次为塑料外皮，金属屏蔽网，屏蔽铝箔，电力线芯，屏蔽的数据线芯，数据线芯和抗拉线组成，下面就开始详细介绍线缆内部的线芯设计。

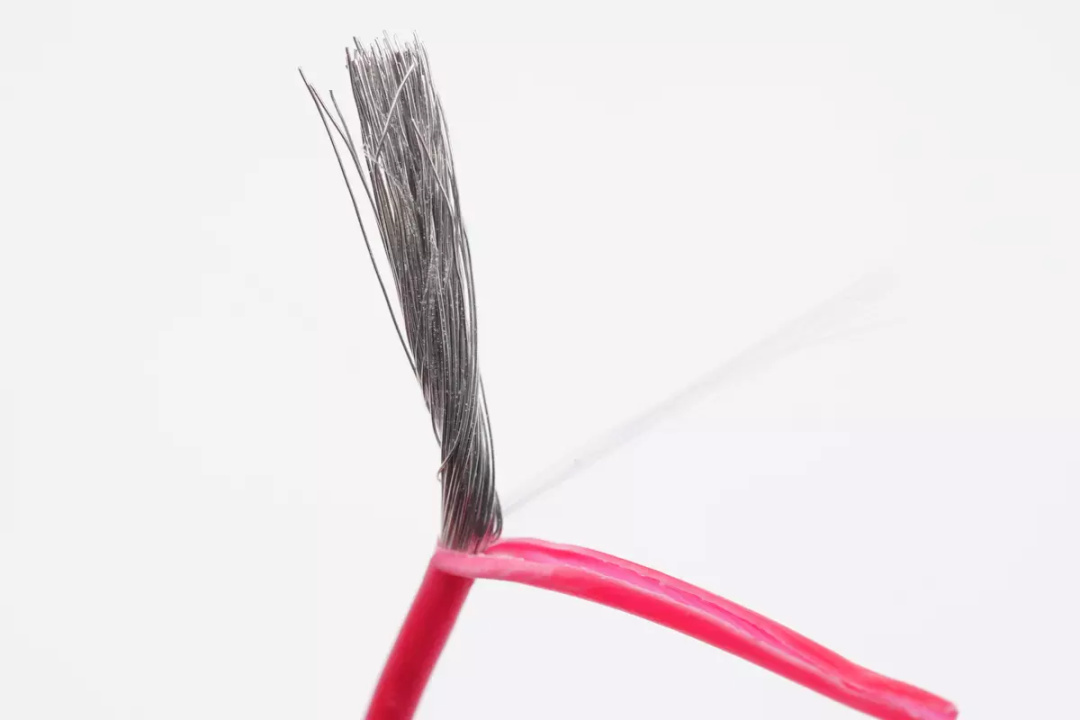

正极电力线芯采用镀锡铜线，红色外皮，内部填充抗拉线。

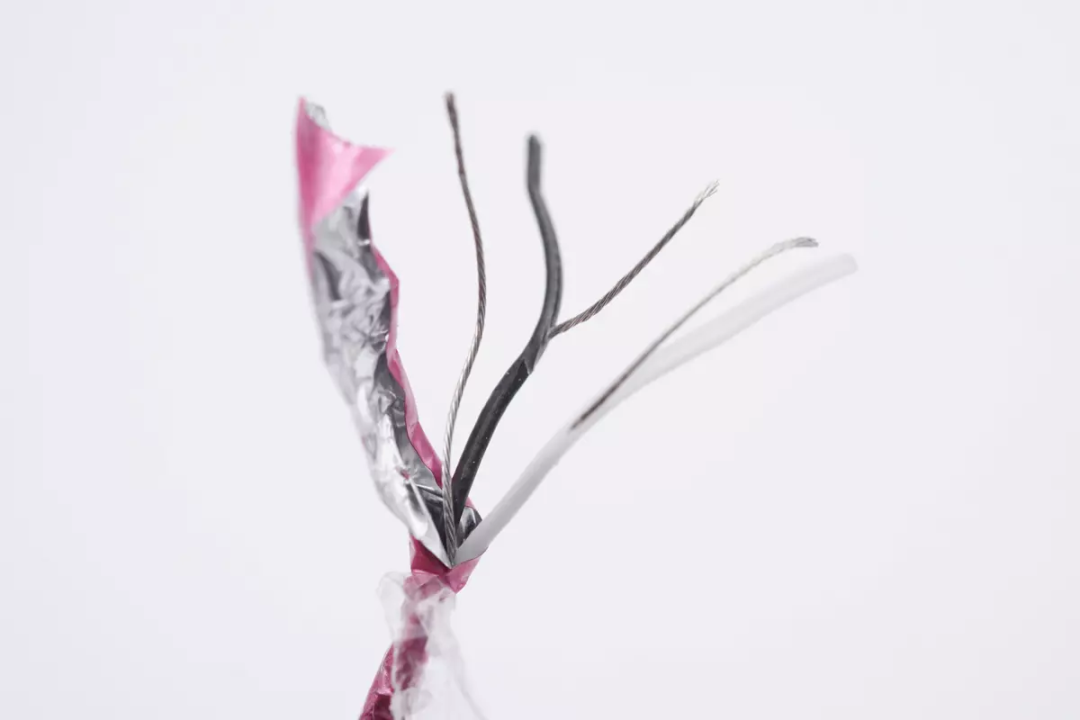

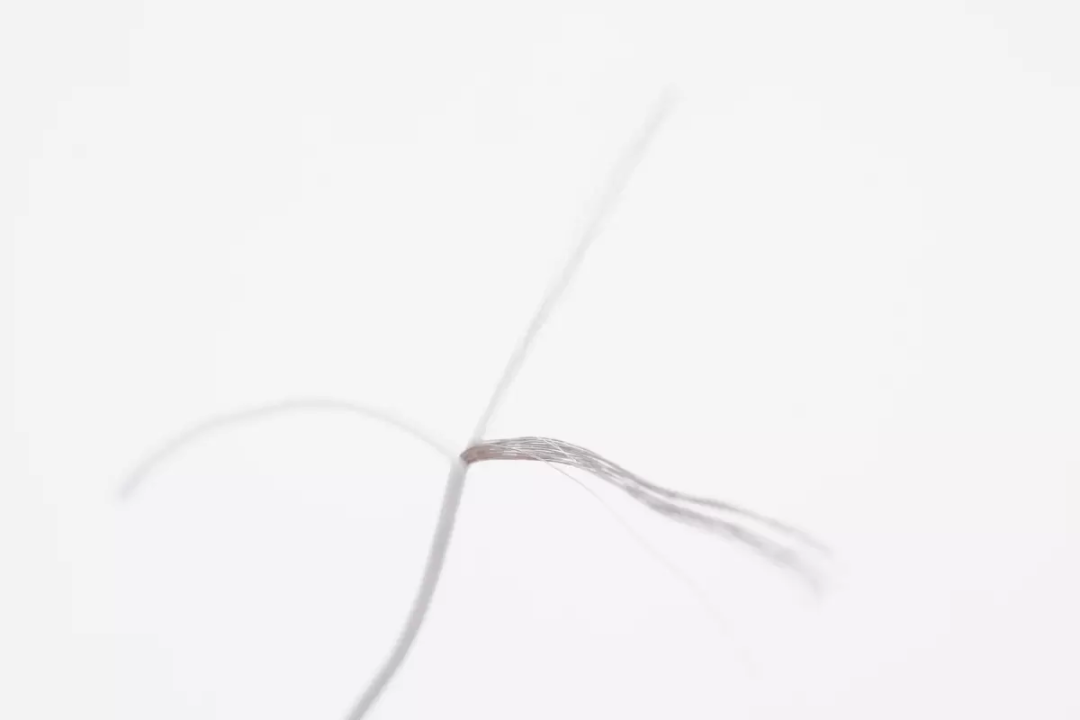

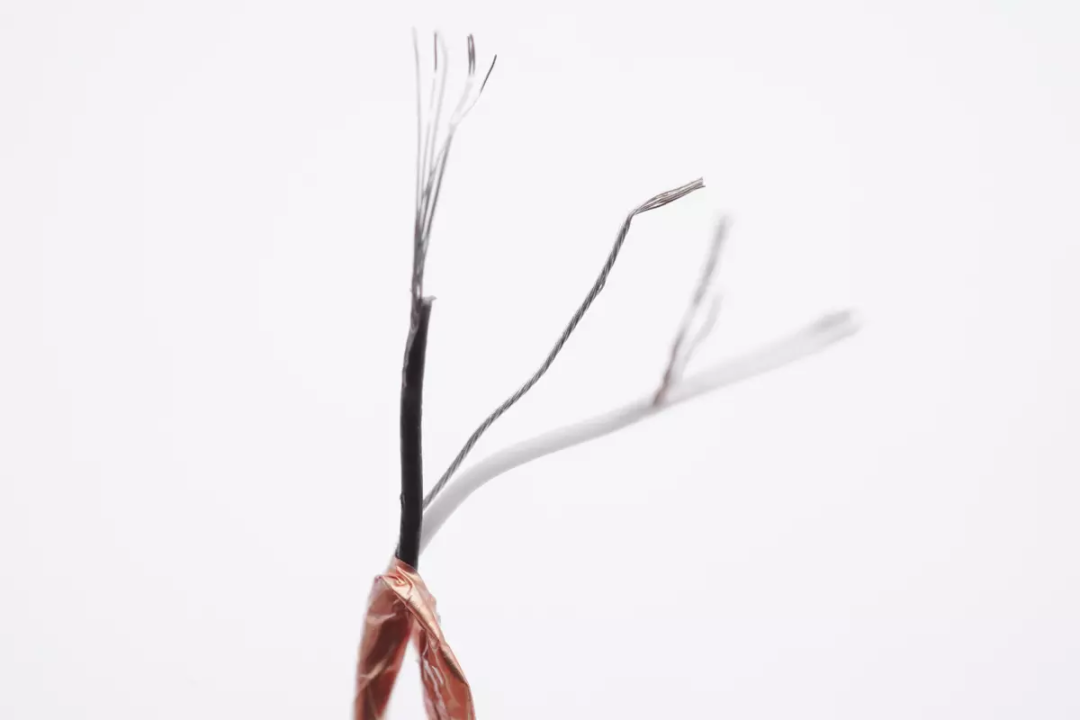

粉色屏蔽线特写，内部为白黑差分数据线芯，配有接地线。

棕色屏蔽线设计相同。

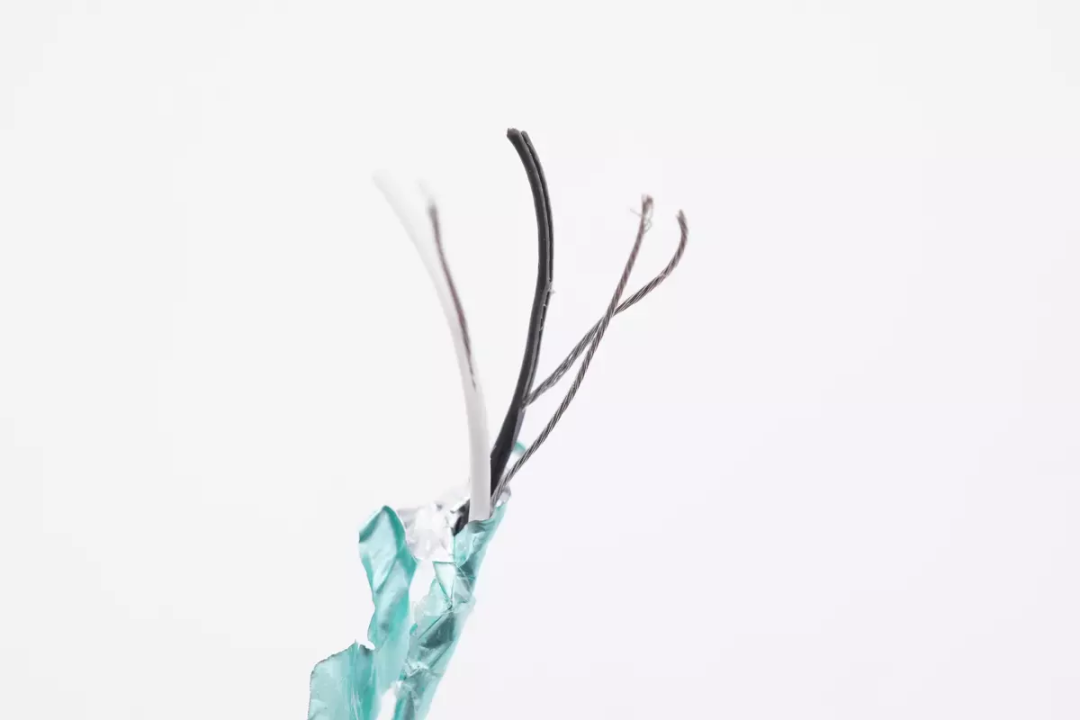

青色屏蔽线设计相同。

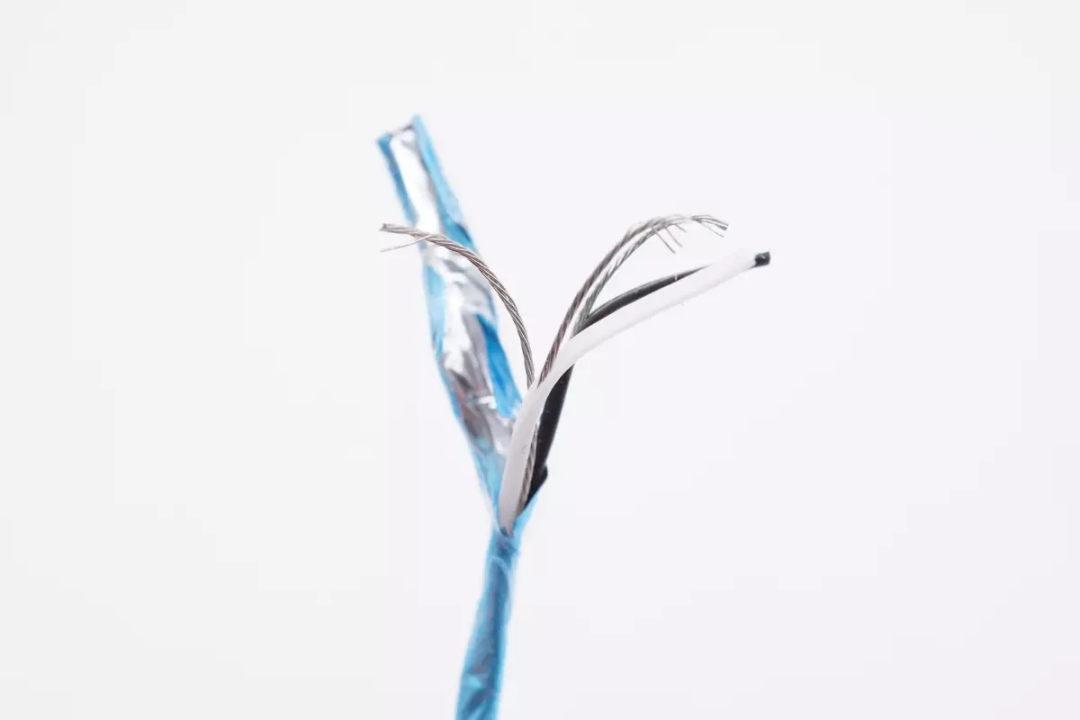

蓝色屏蔽线设计相同。

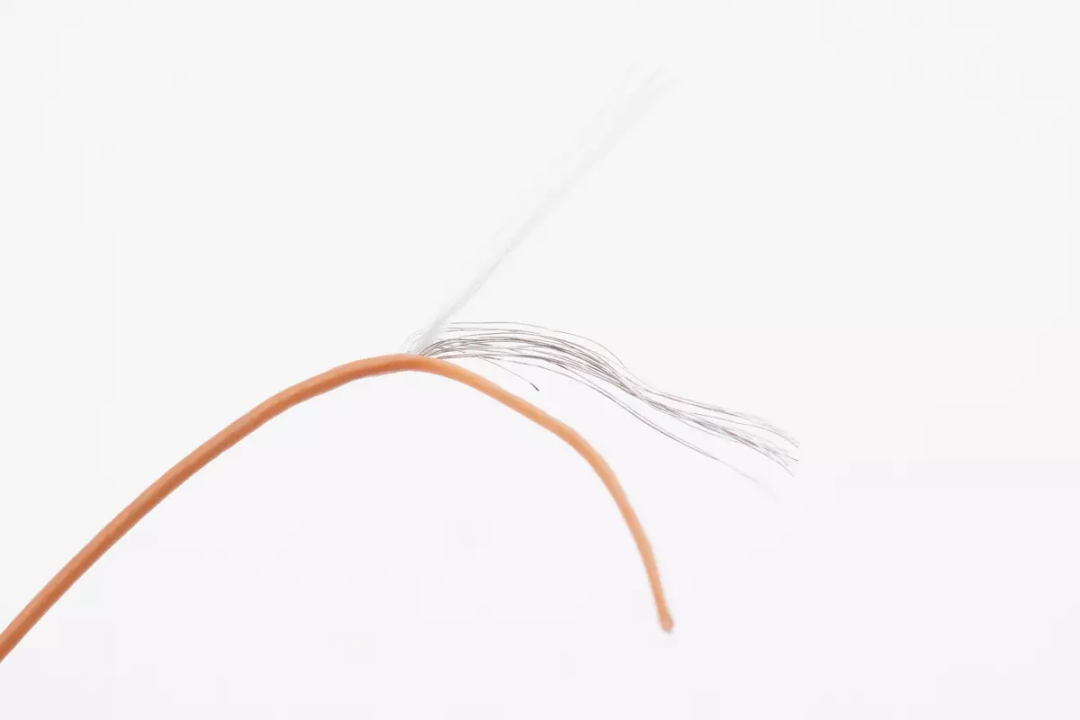

棕色CC线缆特写，内部填充抗拉线。

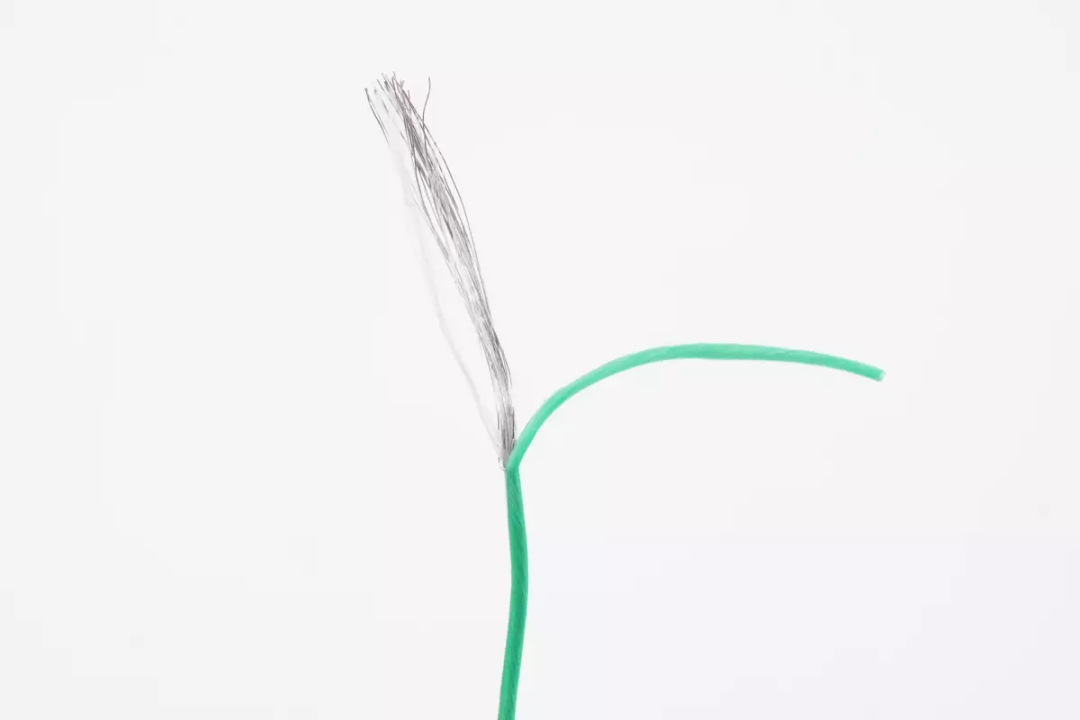

绿色USB D+数据线内部填充抗拉线。

白色USB D-数据线内部填充抗拉线。

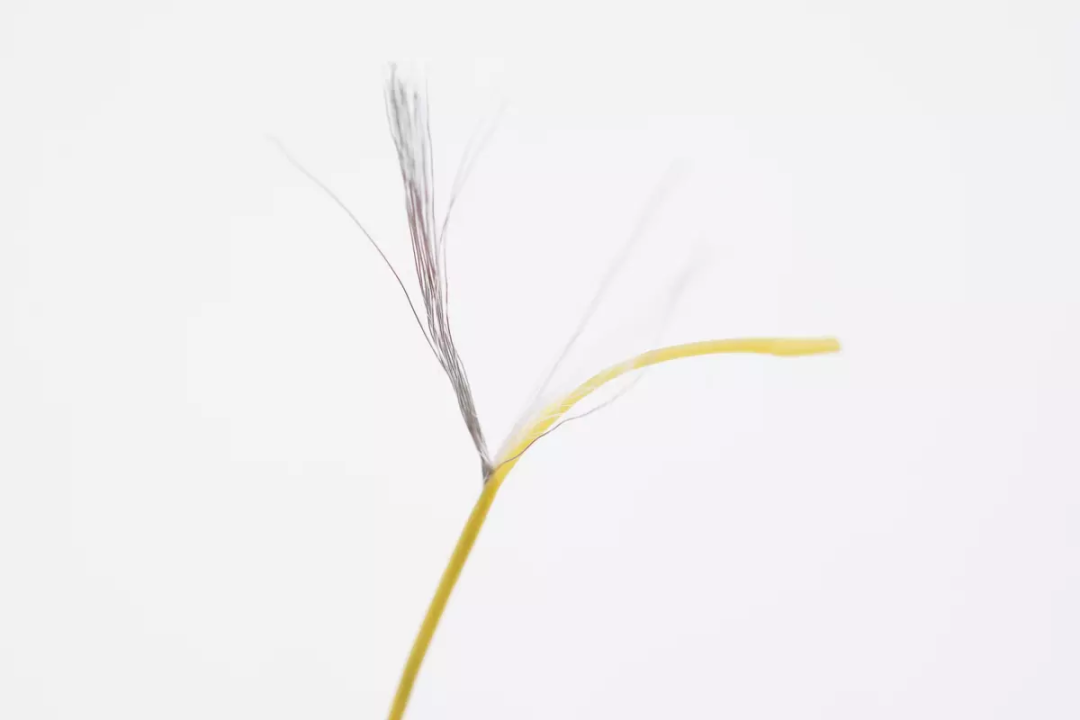

黄色SBU1线缆内部填充抗拉线。

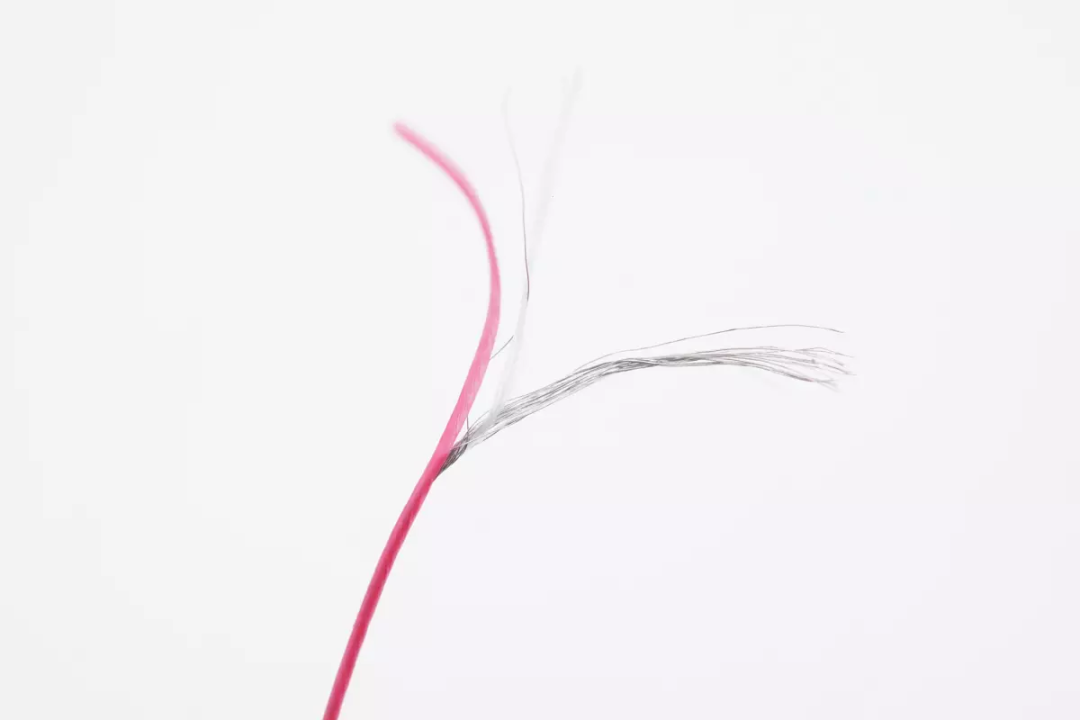

红色VCONN线缆内部填充抗拉线。

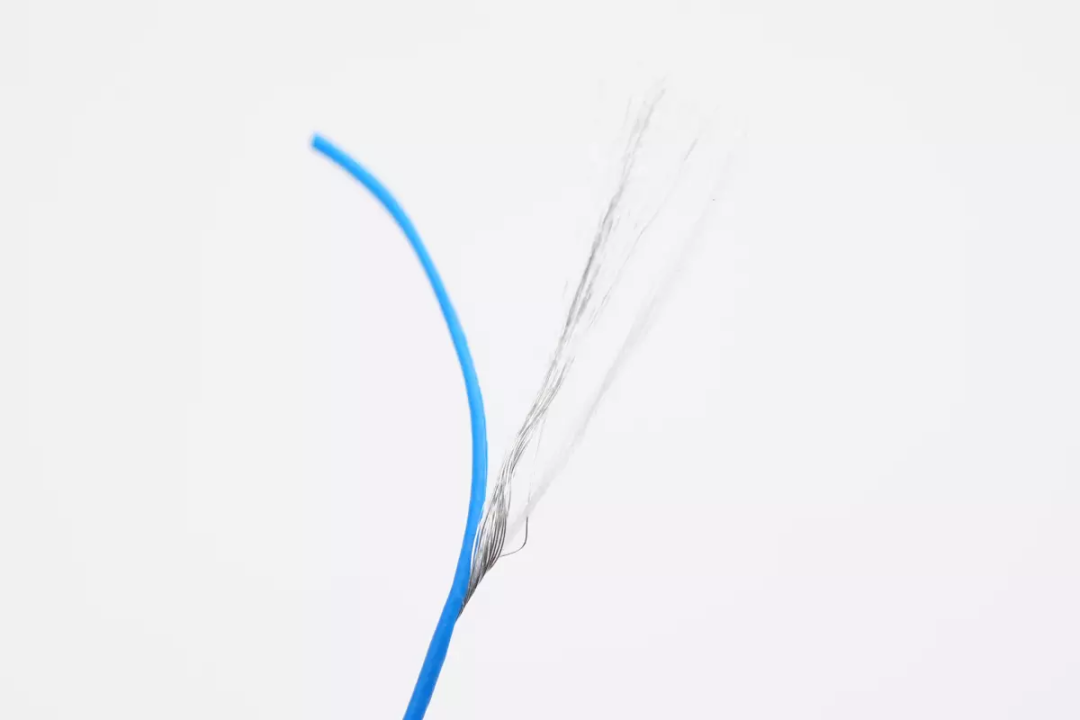

蓝色SBU2线缆内部填充抗拉线。

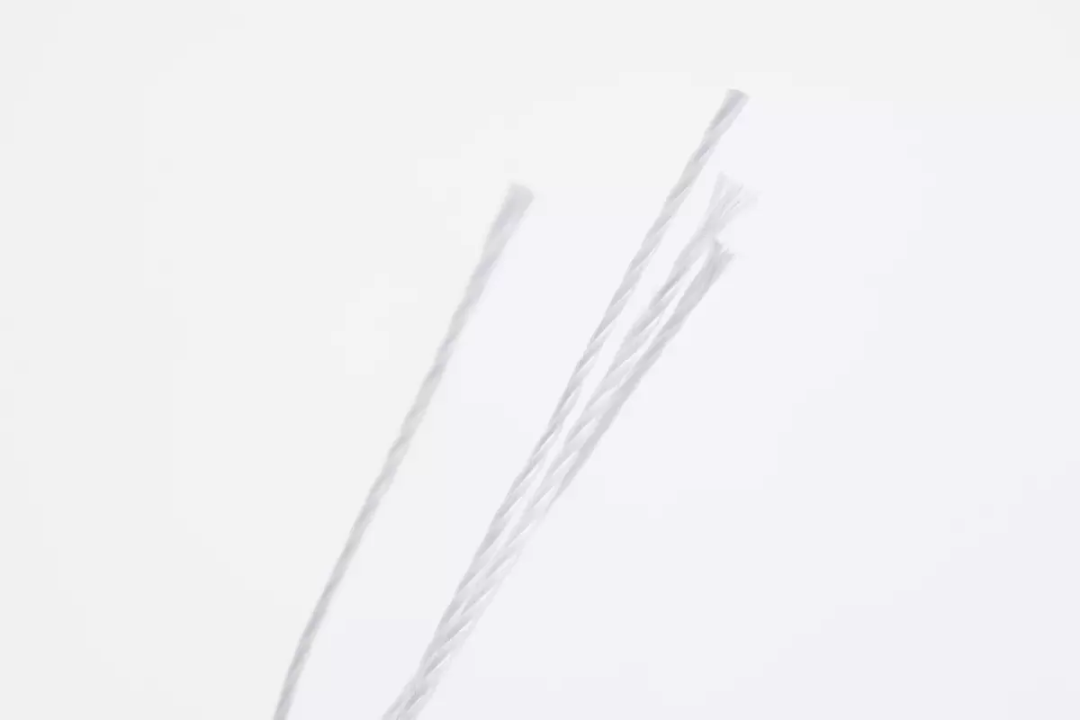

线缆中的抗拉线特写。

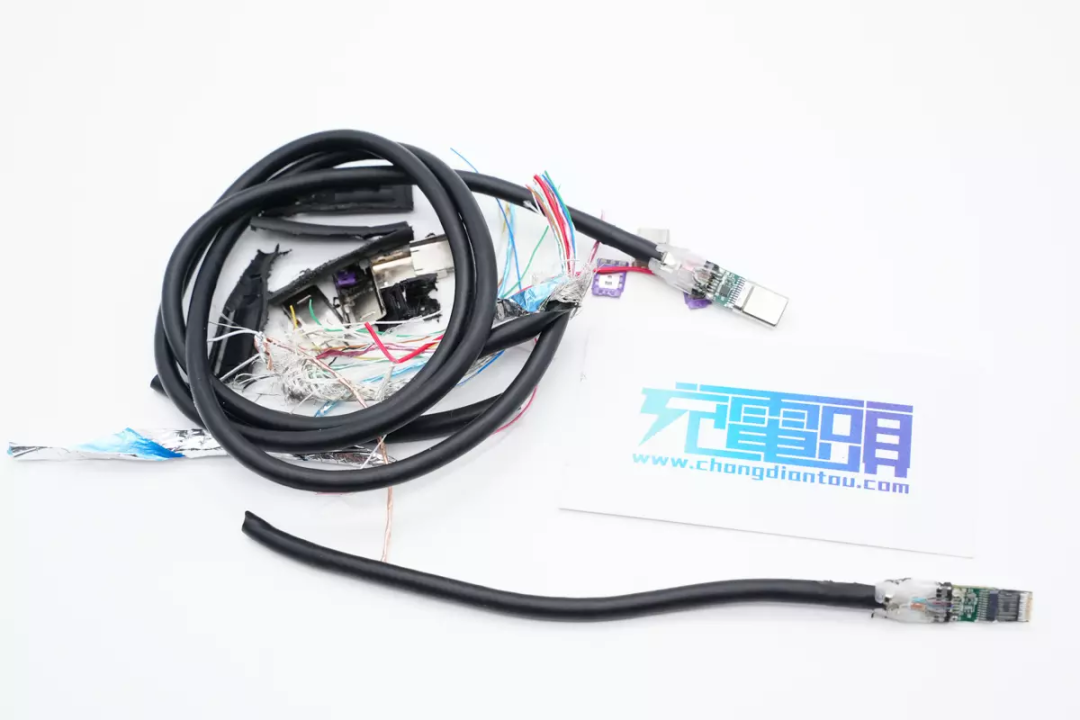

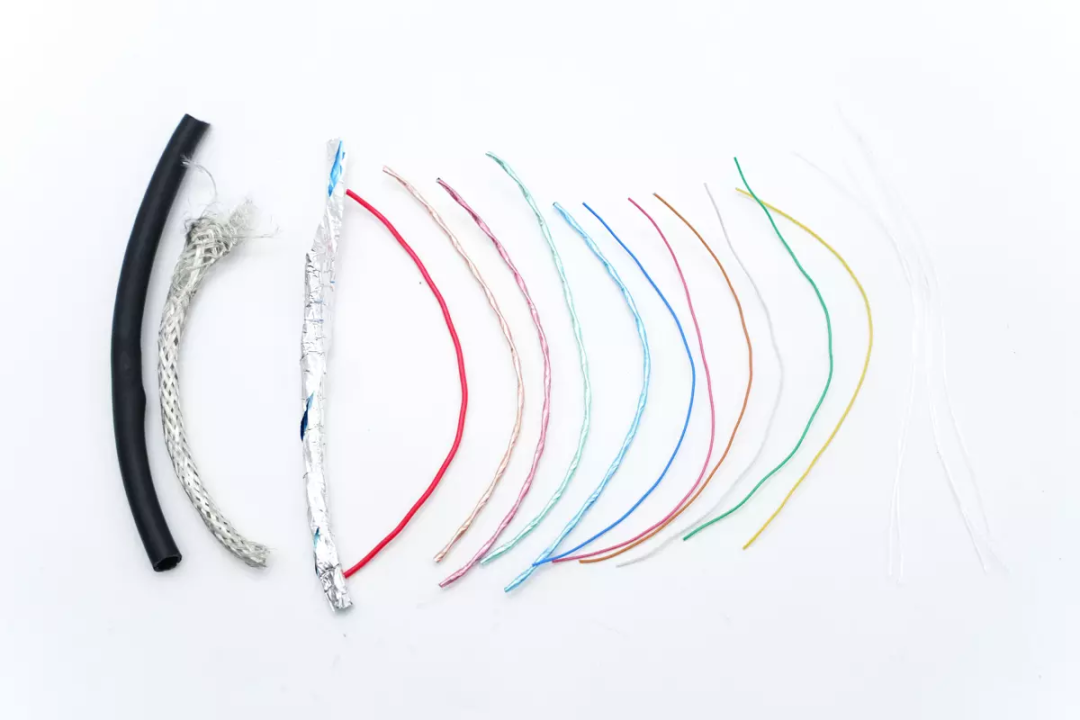

全部拆解一览，来张全家福。

充电头网拆解总结

松下这款100W数据线长度为1米，支持20V 5A 100W功率传输，并支持USB3.2传输速率，可满足笔记本电脑连接显示器，手机及平板电脑等充电和数据传输应用。线缆两头为注塑端子，并采用抗弯折处理，使用手感不错。

充电头网通过拆解了解到，松下这款数据线采用屏蔽网和屏蔽铝箔进行双层屏蔽，差分数据线使用铝箔屏蔽。端子采用硬塑注塑填充，并固定钢套保护，并且还使用慧能泰HUSB332 E-Marker芯片进行线缆传输能力标记，整体做工优秀，满足日常使用需求。
