VMware Ｗorkstation 的三种网络模式

VMware Workstation 我用的比较少，最近在配置网络模式时，又忘了这三种模式的区别。时间能抹平记忆，确实是好记性不如烂笔头，只能再梳理一遍，并记录下来，供以后参考。

使用VMware创建虚拟机，配置虚拟机网络时，有三个选项，分别是桥接模式、NAT模式、仅主机模式。虽然有后缀进行了简单描述，但是真没看懂是什么意思，也不知道这三种模式如何使用。那就先去官网查查看，找到产品文档，打开网络连接章节，结果看得更晕，虽然写的是中文，但是很难理解，讲的也不连贯，怀疑这些文档是直接谷歌翻译过来的。

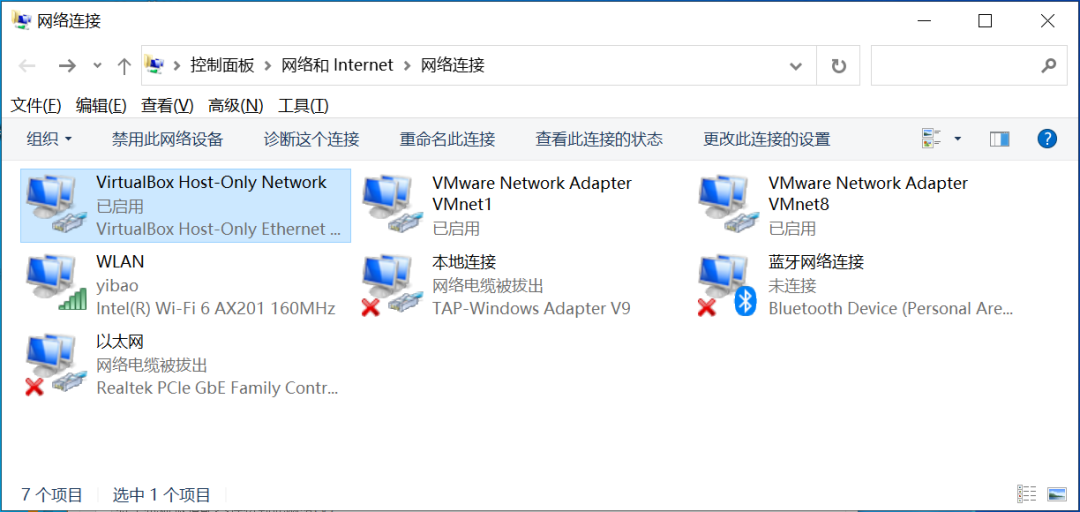

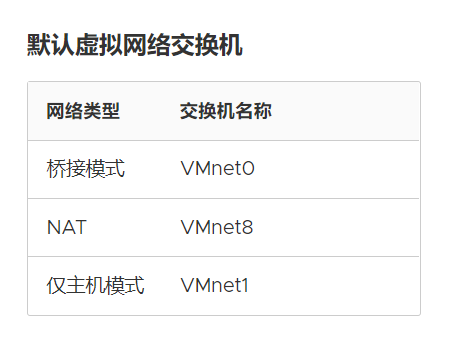

看来还是要自己动手，才能丰衣足食。VMware是通过虚拟网络，即虚拟交换机，来连接物理机和虚拟机，实现虚拟机的数据传输。安装完VMware后，我的电脑（也叫物理机、宿主机）多了三个虚拟网卡，查看路径：控制面板\网络和 Internet\网络连接，分别是VMnet0（即Host-Only）、VMnet1、VMnet8，对应的网络类型分别是桥接模式、主机模式、NAT模式，也就是三种不同的虚拟网络。当然，还可以在物理机上创建新的虚拟网卡，或修改现有虚拟网卡类型，进行灵活的配置。

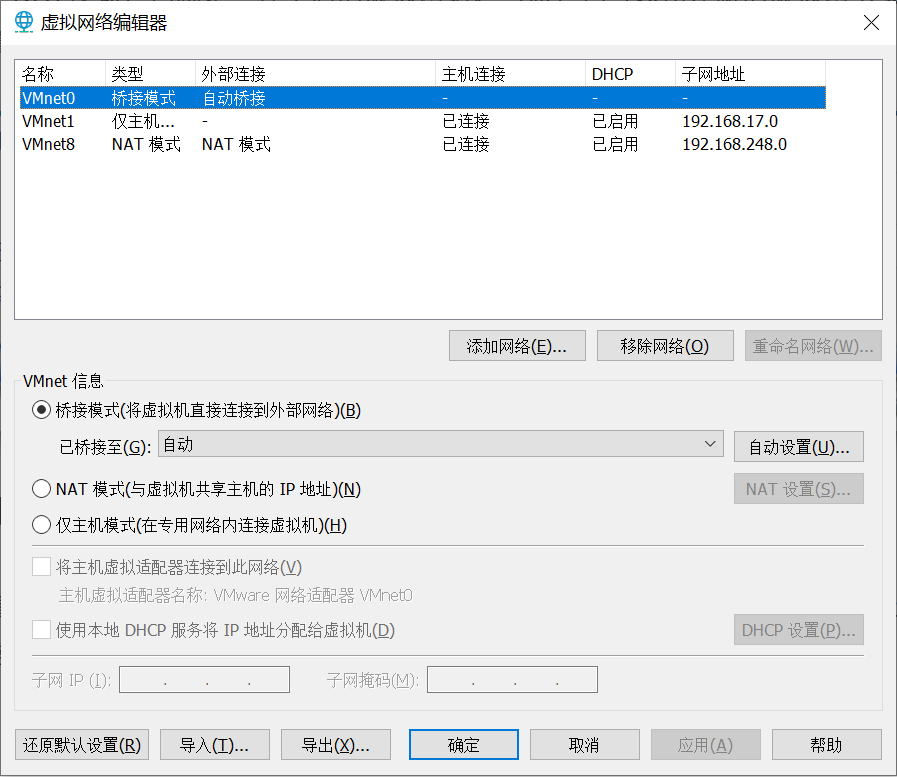

先来看看桥接模式，官方解释：将虚拟机直接连接到外部网络，再看看VMware上的网络配置，查看路径是：编辑---虚拟网络编辑器---更改设置，就能看桥接模式的详细配置。

桥接模式，使用VMnet0连接到物理机的网络上。点击“自动设置”按钮，勾选对应的物理机网卡。我电脑现在是使用的无线网卡（即物理网卡）上网，就选了桥接无线网卡。

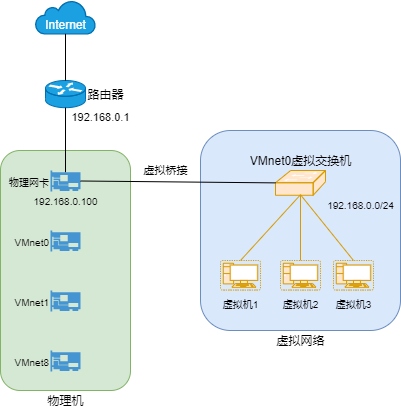

桥接模式的网络拓扑是这样的：

虚拟机连接VMnet0虚拟交换机，虚拟交换机和物理机的网卡桥接，共享物理网卡的网络，从而实现虚拟机访问外网。虚拟机和物理机在同一个网络内，虚拟机的IP地址也是由同一网段的DHCP服务器分配的。

VMnet0有什么用？

VMware0没啥用，桥接可以上网的物理网卡，虚拟机就可以直接上网。而VMnet0是为物理机创建的虚拟桥接网卡，桥接VMnet0，只能实现VMnet0虚拟网络内互通，无法访问外网，效果跟主机模式是一样的。

桥接模式下，复制物理网络连接状态是什么功能？

虚拟机选择桥接模式时，有一个可选项：复制物理网络连接状态。这个功能是在物理机网络切换时使用，比如物理网卡从有线网络切换到无线网络时，虚拟机能检测到网络变化，并进行重连接，切换到物理机的无线网络中。不开启这个功能，虚拟机是不会检测物理网卡状态变化的。

物理机ping不通虚拟机，虚拟机也ping不通物理机，是为什么？

网络配置正确的情况下，物理机或虚拟机的防火墙，默认是开启状态，会禁ping。关闭防火墙功能，即可互相ping通。

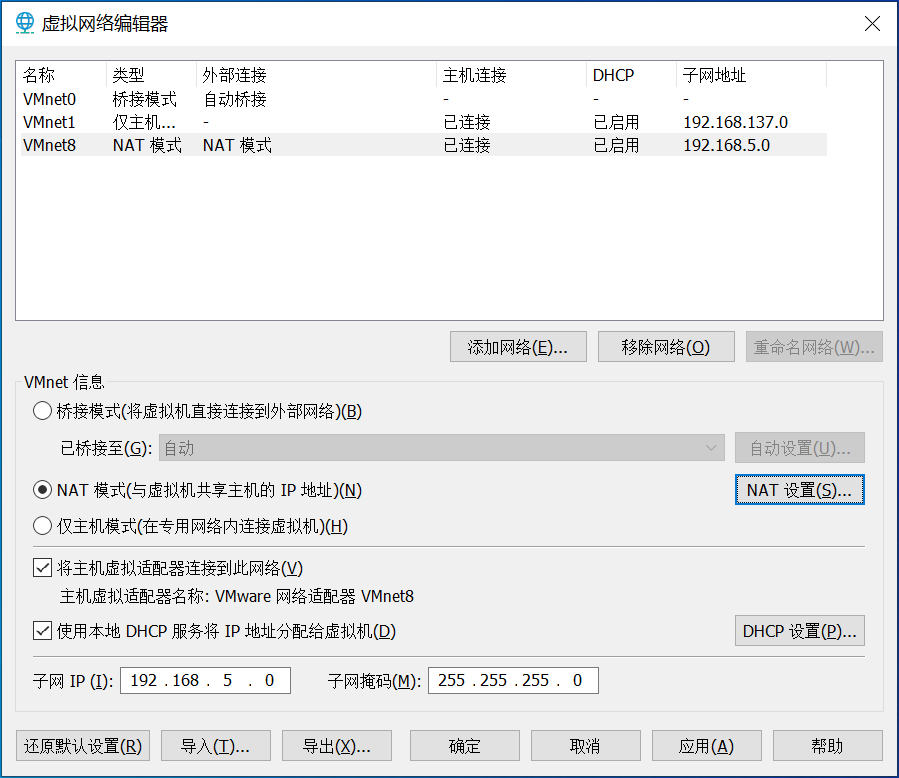

我们就先看看NAT模式，因为主机模式是缩减版的NAT模式。理解了NAT模式，也就理解了主机模式。NAT模式官方解释是：与虚拟机共享主机的IP地址。再看看NAT模式的详情配置，查看路径是：编辑---虚拟网络编辑器---更改设置。

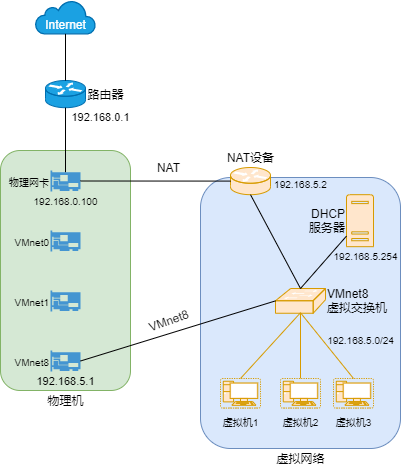

NAT模式下，可以配置多个参数，比如NAT配置和DHCP配置。要配置参数，首先要知道网络拓扑是什么样的：

首先是物理机的VMnet8网卡，连接到了VMnet8虚拟交换机，DHCP服务器自动给虚拟机分配192.168.5.0/24网段的IP地址，实现物理机和虚拟机、虚拟机之间的网络互联，但是还不能访问外网。然后查看另外一条链路，是物理网卡和NAT设备相连，实现NAT功能。通过默认配置，可以发现VMnet8网络的网关地址是192.168.5.2，也就是NAT设备。通过NAT链路，192.168.5.0/24网段就能转换成192.168.0.100访问外网。

与桥接模式对比，NAT模式把虚拟网络和物理机网络进行了隔离，安全性提升了；NAT模式使用自定义网段，不消耗物理网络的IP地址资源，扩展性增强了；NAT模式下，需要做NAT映射，才能访问虚拟机，配置变复杂，不利于管理和运维。

主机模式，官方解释是：在专用网络内连接虚拟机。这里的专用网络，指的是私有网络，也叫局域网。物理机通过VMnet1网卡和主机模式的虚拟网络连接起来，实现物理机和虚拟机的互联，但是无法访问外网。

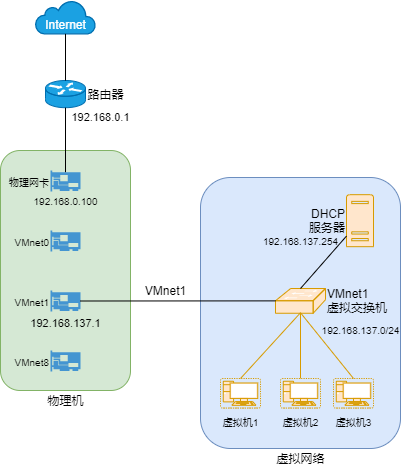

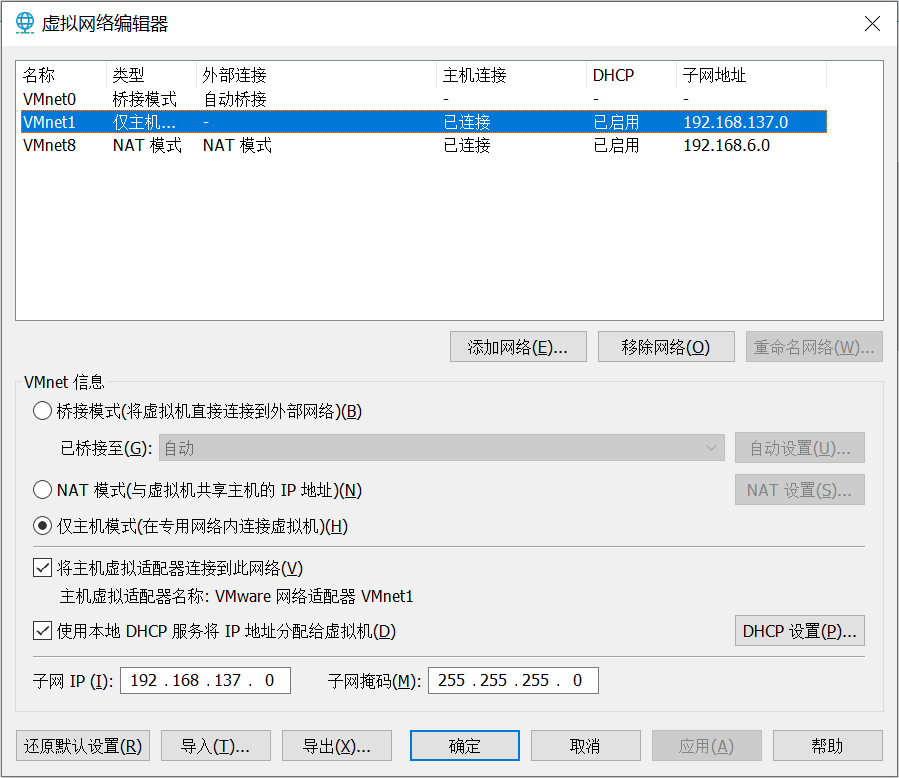

主机模式的网络拓扑很简单，就是NAT模式减少了NAT设备。配置页面也可以发现，对比NAT模式，只是少了NAT配置项。

物理机上各个网卡之间的网络是相互隔离的，要想跟对应的网卡或网络通信时，必须要配置成同网段的地址才能通信。DHCP的配置，也可以根据实际情况，进行地址池配置修改，还可以关闭DHCP功能，使用静态配置。

以上内容，是结合官网资料，以及网络实验验证的结论。实验部分，很容易，页面点两下，数字改一下就行，就不在这里赘述了。如有兴趣，可以自己手动验证一下。
