干货 | PCB板弯板翘的问题

来源:电子工程世界发布时间:2022-11-18948浏览

实际的工作中，PCB板上器件会有虚焊或空焊的情况，造成这种情况的原因有多种多样，这种问题及时排除并给出对策，影响不大。但如果不及时发现，有时候甚至在测试环节才发现问题，这就会影响产品生产周期。这里说说原因之一：PCB板弯板翘。
那什么原因会发生PCB板弯板翘呢？

发生板弯板翘的原因

①PCB板的生产过程中，是需要将铜箔、树脂、玻璃布等材料压合，因为各个材料物理和化学性能均不相同，压合过程中所产生的热应力残留，也会导致PCB板发生变形，发生板弯板翘的现象。
②特殊需求的产品或机构的限制，会有一些形状不是规整甚至是很奇怪的PCB板形，接口的器件却要放在狭窄处。在打件的工艺时，很容易造成PCB板弯板翘的现象。

③PCB板设计过程中，布局规划不合理，造成铜箔分布偏差比较大，而铜箔是PCB板很重要的吸热与散热点，分布偏差大，就会造成PCB板热胀时受力不均匀而发生变形，如果温升很高，都达到PCB板材料的Tg值，比如FR4材料的Tg值在150°，这时候，PCB板会软化，更容易形变。

既然会发生PCB板变弯曲的情况，那PCB板弯板翘的标准是什么？

板弯板翘标准

PCB板翘曲程度，可以通过计算相对于平面翘起的高度和PCB板长边的长度比值的百分比得出，公式如下：
关于电路板翘曲度，行业标准规范IPC-6012给出的标准：生产电路板的翘曲和扭曲范围为0.75%~1.5%。这个规范标准，一般的PCB板厂都能满足。针对表面贴装要求或BGA密度比较大的PCB板，很多PCB板厂对其管控的要求都在0.5%以下。有时候，为了满足更高精度和贴装的需求，有些甚至做到0.3%。

有的资料给出个别的计算公式，平面翘起的高度和PCB板对角的长度比值的百分比，只不过这个标准给出的是≤0.7%。
PCB板发生弯曲的原因和弯曲度的标准都知道了，那我们如何避免PCB板弯曲呢？

如何避免板弯板翘

①PCB板板形尽量方正，器件摆放符合规范

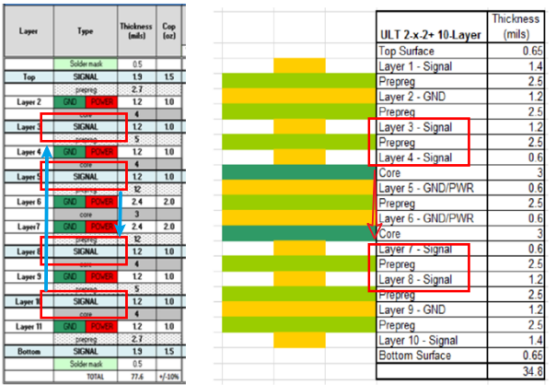

②PCB板叠层要对称，如下图：

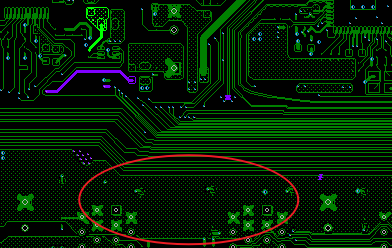

③铺设铜面尽量均匀，添加平衡铜

④生产前烘板，层压后除应力⑤PCB板材料选用同一等级或同一厂家，减少材料匹配问题

总结

PCB板发生板弯板翘的原因很多，避免的措施也很多。这里面有材料的吸水性、机械强度等因素，也有PCB板加工过程中烘烤、搬运等因素，甚至于一些人为因素，很多种情况都会造成PCB发生翘曲。这些都不重要，重要的是如何防范于未然。正如产品的质量，不是管控出来的，而是设计出来的。出问题不怕，就怕问题不知道在哪。
