【拆解】小米MIX Fold2是如何做到的轻薄的？

知名拆解机构eWiseTech日前对小米 MIX Fold2进行了拆解。

机身拆解

首先关机取出卡托，卡托上套有硅胶圈。热风枪分别加热后盖与外屏片刻，再利用吸盘和撬片打开后盖与外屏，外屏、后盖都是通过胶与内支撑固定，在外屏BTB接口上有金属盖板固定。

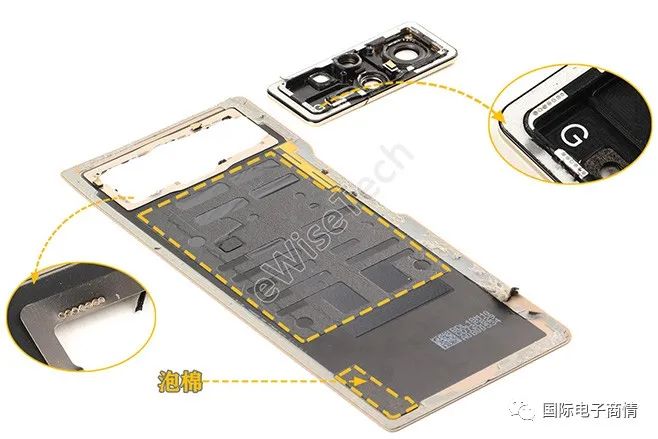

后盖上贴有大面积泡棉，泡棉下有石墨烯散热膜。后盖对应摄像头盖板位置贴有金属片，与摄像头盖板通过点焊固定并贴有泡棉胶固定。

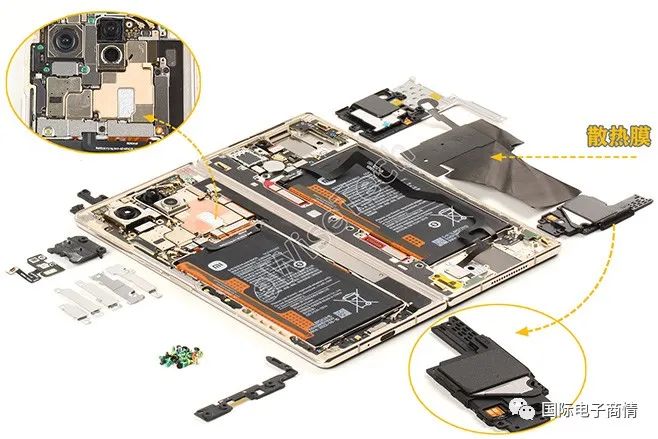

紧接着来看看主板，主板上的BTB接口都通过金属盖板固定，主板盖板被拆分成多个小盖板进行固定，这样可以使得机身更轻薄。NFC线圈上贴有大面积散热膜一直覆盖到电池位置。取下双扬声器时，也发现对比其他手机的扬声器，MIX Fold2底更薄。

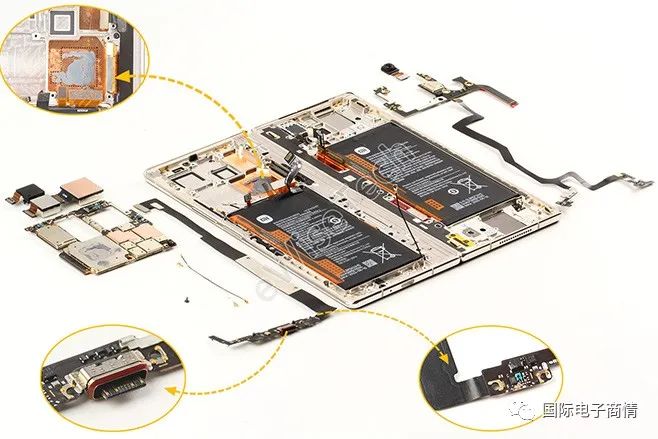

再依次取下主板1、主板2、副板和天线软板。内支撑对应主板处理器内存位置处涂有散热硅脂，散热硅脂下便是液冷管；副板为软硬结合板并且直接与主板连接；USB接口上套有硅胶圈，可以发现Type-C比常规C口做薄了一些。

取下电池和射频同轴线，电池通过双面胶固定，上面贴有提拉把手。

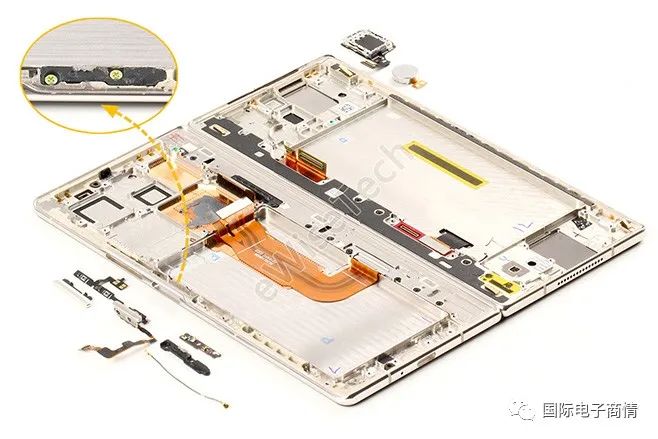

紧接着是取下按键、按键软板、指纹识别传感器、天线板、振动器和SIM卡板，其中天线板通过塑料盖板固定保护。

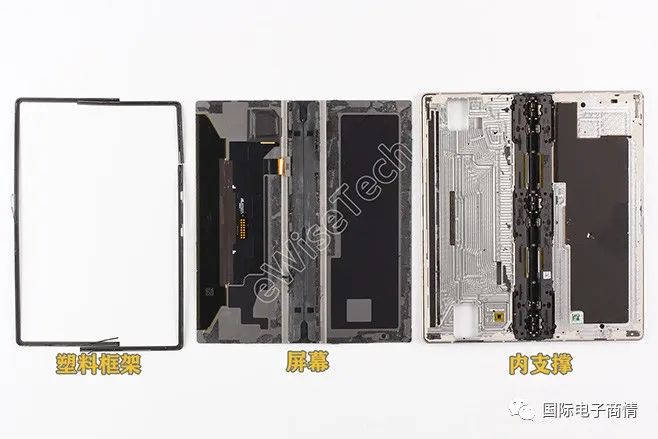

最后使用加热台加热屏幕，取下塑料框架，使屏幕与内支撑分离。塑料框架通过胶与内支撑固定，屏幕与内支撑通过大面积泡棉胶固定。

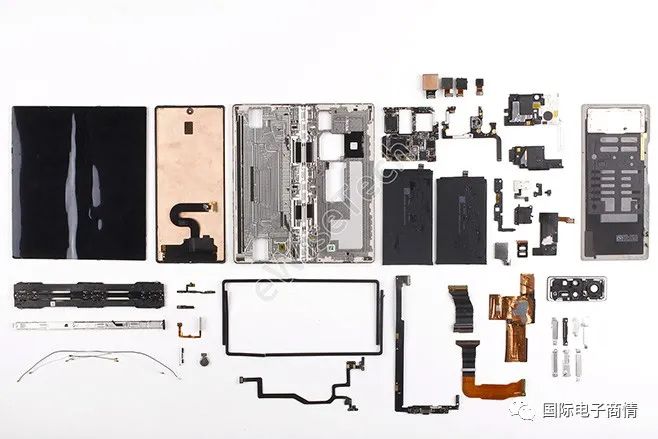

关于机身拆解：到这里算是将小米 MIX Fold2的器件拆解完成了。经过统计整机共采用52颗螺丝固定。拆解难度较大，可还原性较弱。SIM卡托、USB接口处套有硅胶圈起一定防水防尘作用。整机采用石墨片+石墨烯+导热硅脂+铜箔+液冷管的方式散热。

在拆解过程中我们也可以发现为了小米 MIX Fold2的机身更加轻薄，MIX Fold2对电池、主板盖、扬声器、USB接口以及铰链都进行了瘦身处理。

MIX Fold 2铰链

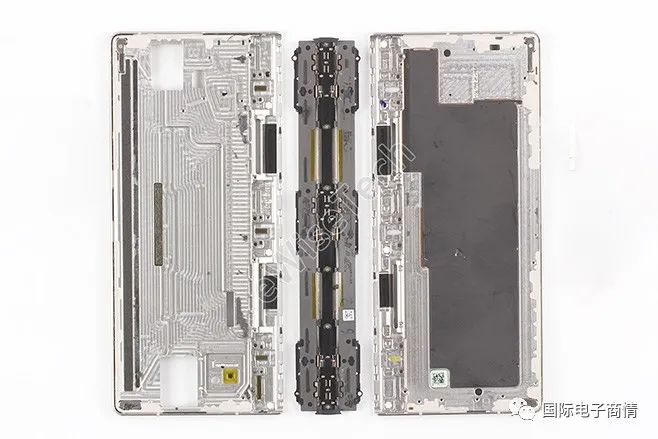

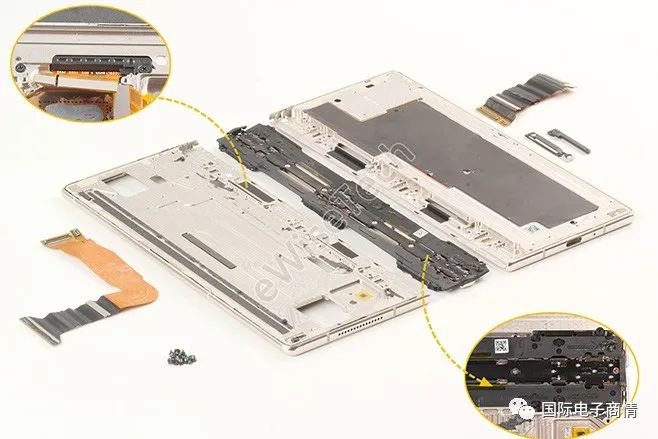

MIX Fold 2铰链主要是通过螺丝固定，软板穿过内支撑通过槽口，再加以盖板固定保护。右侧内支撑上贴有大面积散热膜，散热膜下方便是是散热液冷管。

都知道MIX Fold 2的铰链采用了小米自研的微水滴形态转轴，转轴厚度3mm，微水滴半径仅有2.2mm。这是第三代转轴技术，大幅度提高集成度，轴数量降低到了87个。

而在材料选择上，MIX Fold 2采用了超耐磨的MIM合金，加上定制的超小型化铰链机构、一体化精密制程使得整体减薄18%，碳纤维双翼浮板、下沉式中框、空间化立体折叠使得减轻35%。

关于主板IC

近些年在拆解旗舰配置的手机时，为高效利用内部空间，其主板大多都是采用堆叠结构。而在小米MIX Fold 2并没有采用堆叠结构。

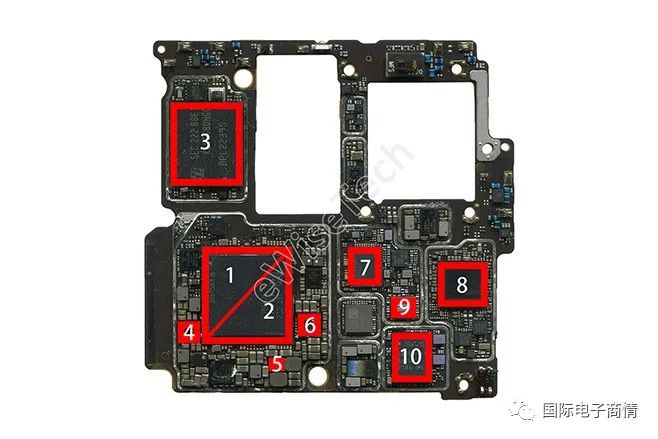

主板正面主要IC（下图）：

10：Skyworks-SKY58081-11-射频前端模块芯片

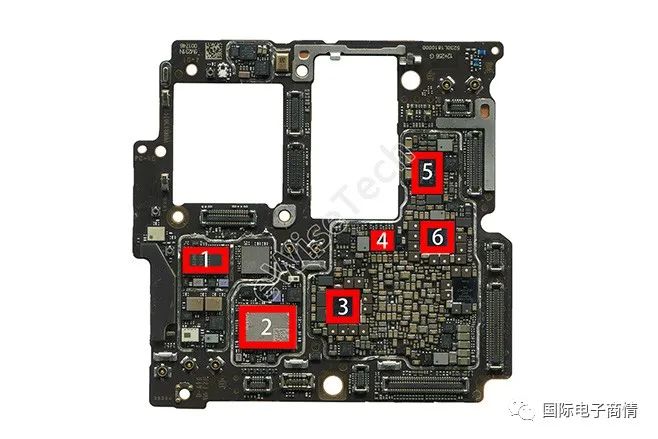

主板背面主要IC（下图）:

6：Qualcomm-PM8350C-电源管理芯片

关于模组

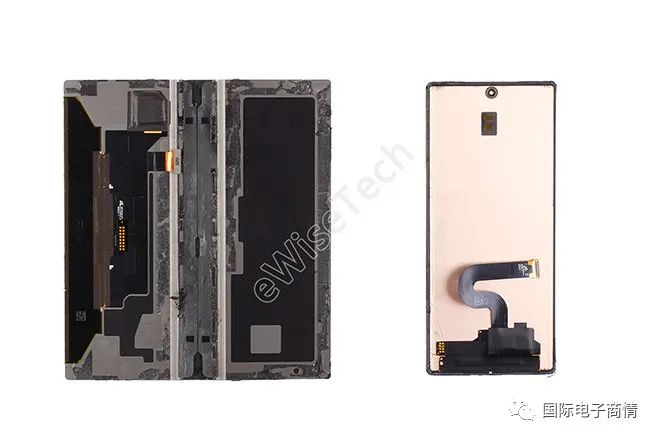

小米 MIX Fold 2内屏是8.02英寸OLED折叠屏，型号为Samsung AMF803ZV01。采用6.56英寸AMOLED柔性屏幕的外屏，同样来自于三星，型号为Samsung AMB656BE01。

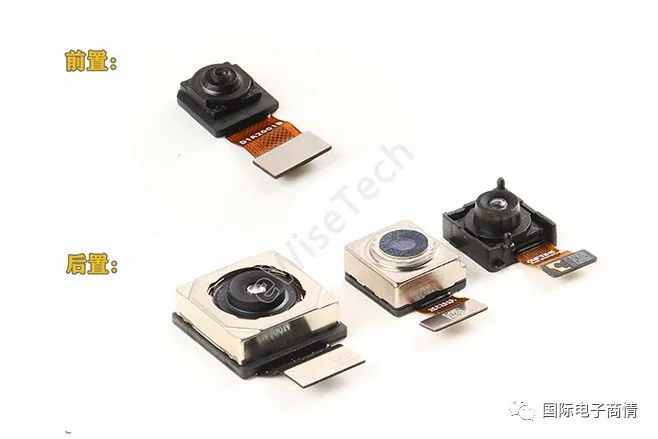

影像方面：前置2000万像素摄像头,型号为Sony IMX596；

后置5000万像素主摄像头（Sony IMX766 f/1.8）+800万像素长焦摄像头（Sony IMX663 f/2.6）+1300万像素超广角摄像头（Sony OV13B10 f/2.4）。
