PCB设计中的邮票孔如何制作—详细方法介绍

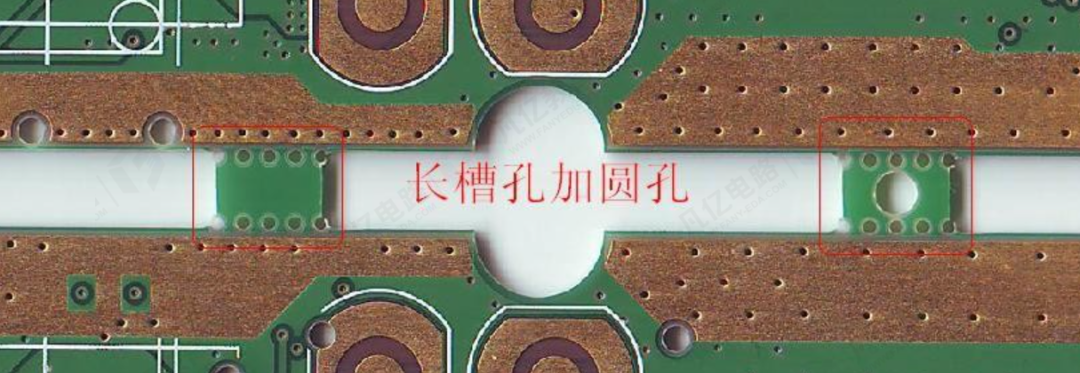

邮票孔，主板拼板里面，小板和小板之间需要筋连接，为了便于切割，筋上面会开一些小孔，类似于邮票边缘的那种孔。

形似邮票中分割的圆孔设计，其优点为强度比V-Cut好，可直接折断，但缺点是折断面不易控制精准，若距离线路过，容易出现线路损伤，反而造成报废。

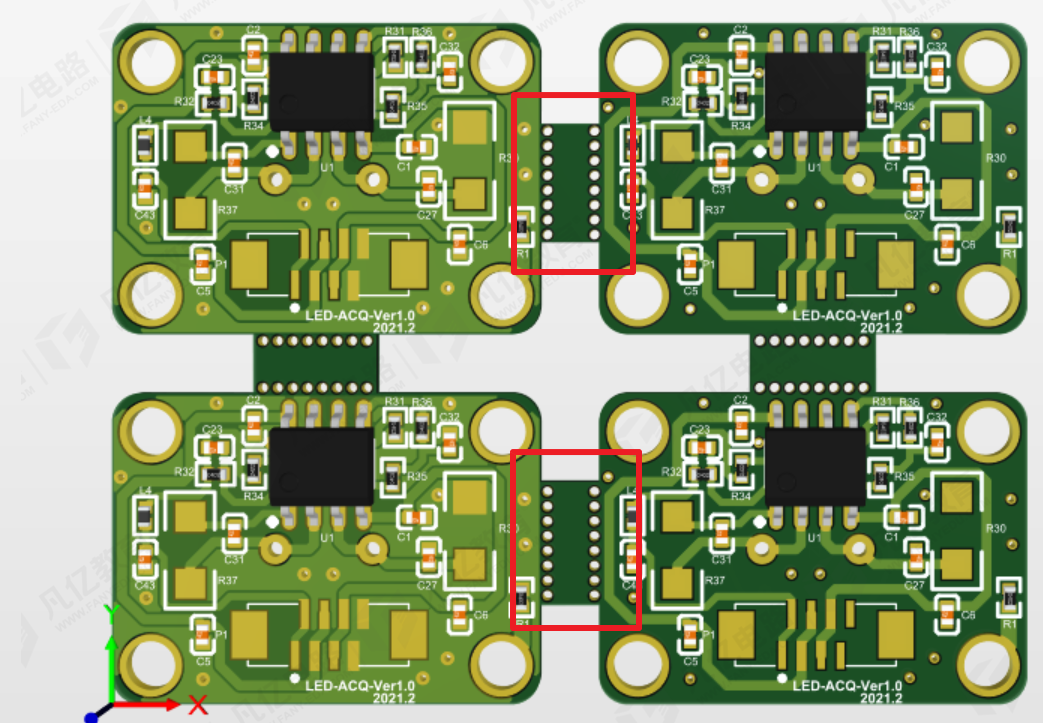

一般来说，PCB拼板可采用邮票孔技术或双面对刻V形槽的分割技术，在采用邮票孔时，应注意搭边应均匀分布在每块拼板的四周，以避免焊接时由于PCB板受力不均匀而导致变形。

添加邮票孔的注意事项：

1、拼板与板间距1.6mm至2mm 等。

2、邮票孔：8-10个0.5mm的孔，孔间距:0.2mm，孔中心距:1mm。

2、加两排，邮票孔伸到板内，如板边有线需避开 (延伸到板内: 掰开后留下的毛刺不影响外形尺寸. 我们常说的用负公差)。

4、加完邮票孔，孔两边的外形连起来，方便后工续锣带制。

邮票孔的制作步骤：

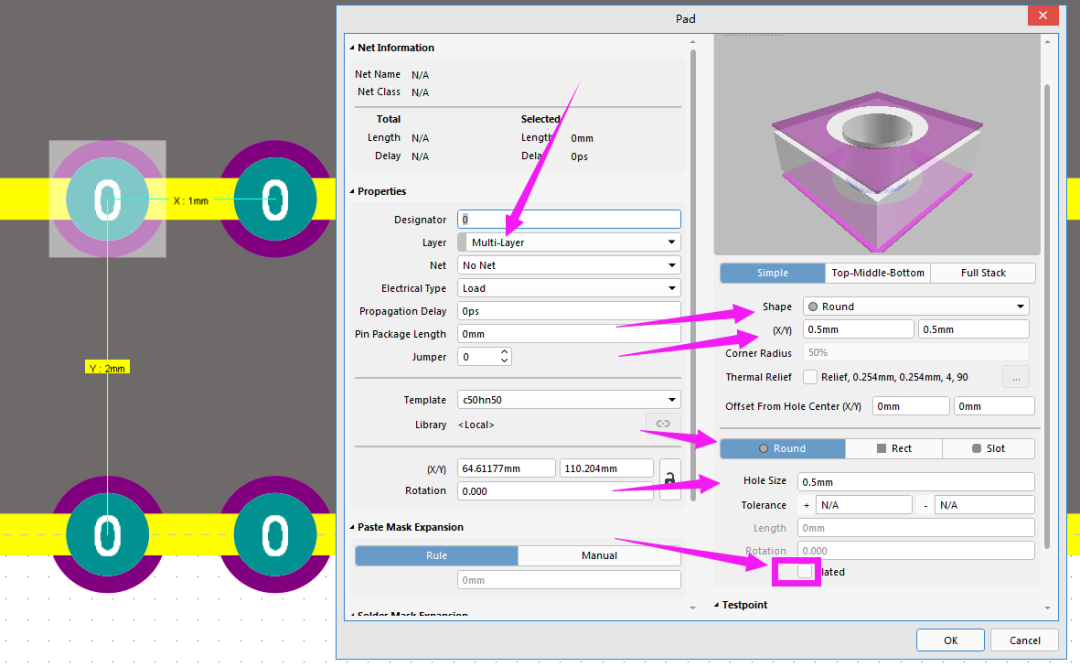

第一步，执行菜单命令“放置→焊盘”放置0.5mm的焊盘到板框线上，邮票孔是非金属化的无盘孔，所以孔跟盘的尺寸都是0.5mm，如图所示取消勾选“Plated”即是非金属化孔。

第二步，复制过孔，在原来的地方直接粘贴焊盘并接着使用快捷键“M→L”坐标移动如图所示，将X偏移量设置为1mm，如图所示，就会得如图的1mm间距的孔。

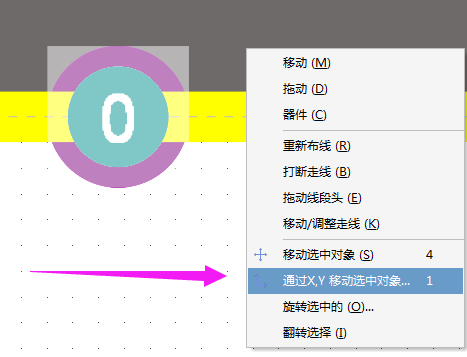

坐标移动

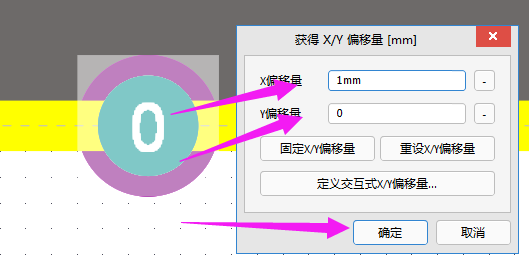

坐标偏移量的设置

坐标移动效果展示图

第三步，将坐标移动好的孔选中之后按“Ctrl+C”复制并点前一个孔的中心，如图所示。这一操作是参考坐标的选择，当我们按粘贴命令的时候，就会出现孔在鼠标指针处的右边1mm的地方，如图所示。这时候我们只需要点击第二个焊盘，即可快速粘贴间距1mm的过孔，就不需要再坐标移动，方便快捷。

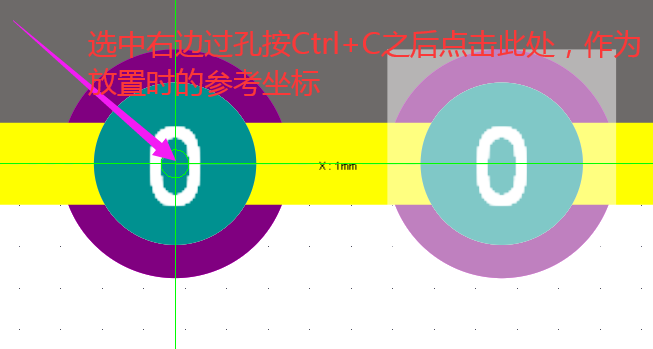

复制时的参考坐标选择

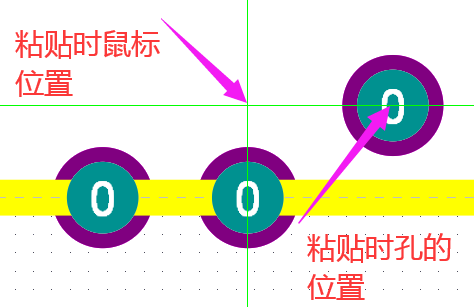

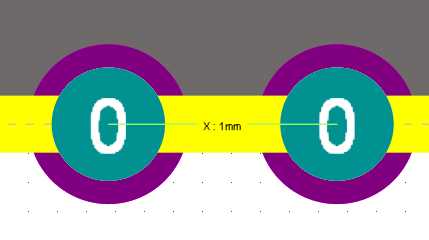

粘贴时位置展示

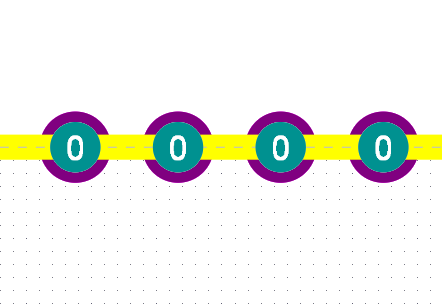

效果展示图

第四步，利用第二步的坐标移动方法，粘贴一个Y偏移量为2mm的过孔，如图所示，板边到板边的距离在注意事项中说过要在1.6mm到2mm，此处我们距2mm，再利用第三步的方法，复制右边3个过孔，快速粘贴到上面坐标移动的孔旁边，即可快速完成。

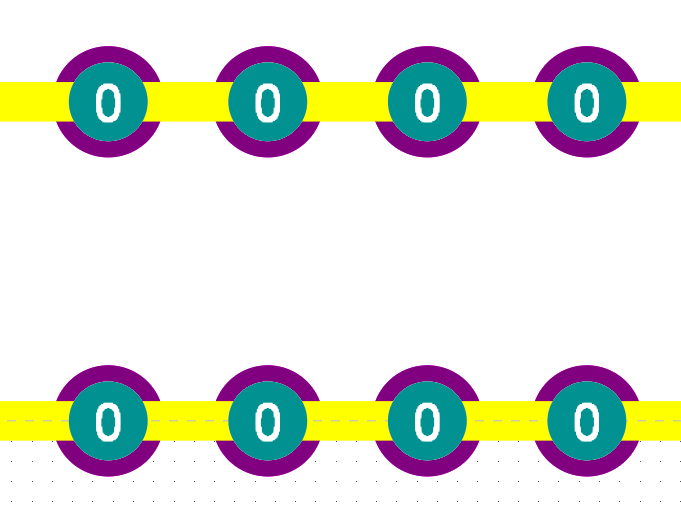

图效果完成图

第五步，执行菜单命令“放置→圆弧→圆弧（边沿）”也可执行Altium快捷键PAE快速放置圆弧，命令位置如图所示。并点击上下两个过孔将孔两边的外形连起来，至此我们的邮票孔制作完毕，效果完成图如图所示。

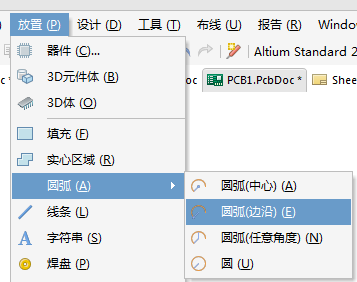

放置圆弧命令位置示意图

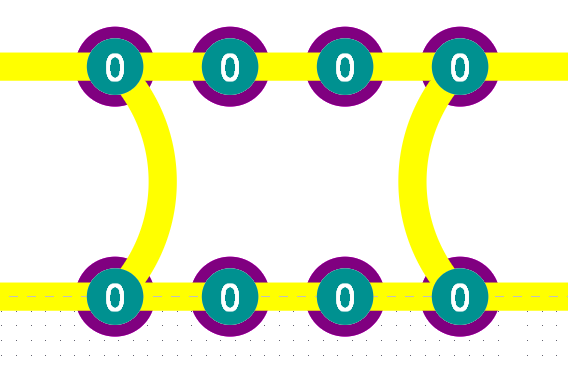

邮票孔完成图
