【解密】天水华天驱动中国先进封装市场增长；OPPO新专利获授权，折叠屏设备电池可拆卸；联创电子8M车载镜头拥有自主核心专利技术

1.【专利解密】天水华天驱动中国先进封装市场增长

2.OPPO新专利获授权，折叠屏设备电池可拆卸

3.联创电子：8M车载镜头拥有自主核心专利技术且全球领先

4.方铝壳成形装备可生产麒麟电池结构件，宁波精达已获相关订单

1、【专利解密】天水华天驱动中国先进封装市场增长

【爱集微点评】天水华天的IC封装专利，通过基岛边缘的溢胶台阶增加了基岛边缘的空间，使得来自基岛和芯片之间的溢出的粘片胶流到溢胶台阶上，从而可以避免粘片胶对基岛边缘以及基岛背面造成粘污，甚至影响产品的可靠性的问题。

集微网消息，近日无锡太湖召开CIPA和CSEAC峰会，天水华天发表主题演讲，在挑战和机遇面前，封装技术稳步向前。

集成电路封装产品中，传统的封装产品，大多引线框架基岛设计为单个基岛承载单个芯片或多个基岛承载多个芯片的结构，且当芯片尺寸较大时需要承载的引线框架基岛也随之增大，此时较大的芯片面积加上较大的基岛面积在使用粘片胶或DAF膜工艺粘片时就会出现空洞等，严重时会引起产品失效。因此现有的IC封装因大芯片必须使用更大的基岛来使用粘片胶固定或必须使用DAF膜来固定而导致的芯片底部与基岛脱层的问题。

为此，天水华天于2022年7月11日申请了一项名为“一种IC封装引线框架结构及其粘片方法”的发明专利（申请号: 202210811799.7），申请人为天水华天科技股份有限公司。

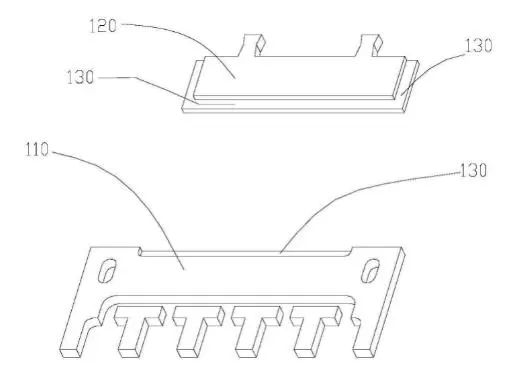

图1 IC封装引线框架结构示意图

图1为IC封装引线框架结构示意图，包括第一基岛110、第二基岛120，溢胶台阶130和芯片140。其中，第一基岛和第二基岛相对设置，在它们相对的两个边缘处分别设置有溢胶台阶。由于第一基岛和第二基岛同时设置一个芯片，因此，第一基岛朝向芯片设置方向也就是朝向第二基岛的方向，相应地，第二基岛朝向第一基岛的方向。即在第一基岛朝向第二基岛方向设置溢胶台阶，在第二基岛朝向第一基岛方向也设置有溢胶台阶。

在实际应用中，IC封装引线框架包含若干个框架结构单元，因此，第一IC封装引线框架结构对应的可以称为第一框架结构单元。当多个框架结构单元成排时，其可以组成单排式框架；当多个框架结构单元成排和成列时，可以组成多排矩阵式引线框架。

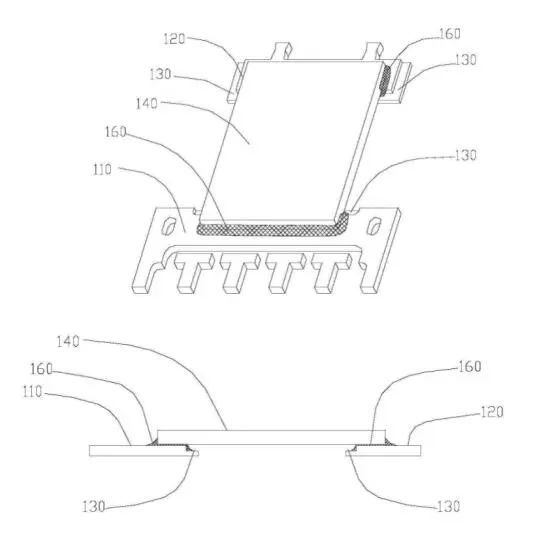

图2 引线框架结构安装芯片后的示意图

图2为引线框架结构安装芯片后的示意图以及截面图，当第一基岛和第二基岛上设置芯片之后，芯片和第一基岛、第二基岛之间的粘片胶160可以从芯片和第一基岛或者第二基岛相接触的四边流出，一部分粘片胶流在基岛的上表面，另一部分流到溢胶台阶上，避免了粘片胶从基岛表面流到基岛的边缘以及基岛的背面。在实际应用中，溢胶台阶的长度均大于基岛上所设置芯片的宽度。

本发明实施例提供的IC封装引线框架结构，还可以包括有框架结构单元和溢胶槽。具体地，框架结构单元能够设置基岛；溢胶槽位于基岛和所述框架结构单元之间，换句话说，溢胶槽位于基岛朝向设置芯片的周边方向，且靠近基岛的边缘，与溢胶台阶的作用一样，溢胶槽也可以设置从芯片和基岛之间溢出的粘片胶。

简而言之，天水华天的IC封装专利，通过基岛边缘的溢胶台阶增加了基岛边缘的空间，使得来自基岛和芯片之间的溢出的粘片胶流到溢胶台阶上，从而可以避免粘片胶对基岛边缘以及基岛背面造成粘污，甚至影响产品的可靠性的问题。

天水华天是我国西部地区最大的集成电路封装、测试基地和富有创新精神的现代化高新技术企业。公司将通过科技创新和持续不断地技术改造，使封装技术和封装质量达到国际先进水平。

关于爱集微知识产权

“爱集微知识产权”由曾在华为、富士康、中芯国际等世界500强企业工作多年的知识产权专家、律师、专利代理人、商标代理人以及资深专利审查员组成，熟悉中欧美知识产权法律理论和实务。依托爱集微在ICT领域的长期积累，围绕半导体及其智能应用领域，在高价值专利培育、投融资知识产权尽职调查、上市知识产权辅导、竞争对手情报策略、专利风险预警和防控、专利价值评估和资产盘点、贯标和专利大赛辅导等业务上具有突出实力。在全球知识产权申请、挖掘布局、专利分析、诉讼、许可谈判、交易、运营、一站式托管服务、专利标准化、专利池建设等方面拥有丰富的经验。我们的愿景是成为“ICT领域卓越的知识产权战略合作伙伴”。

2、OPPO新专利获授权，折叠屏设备电池可拆卸

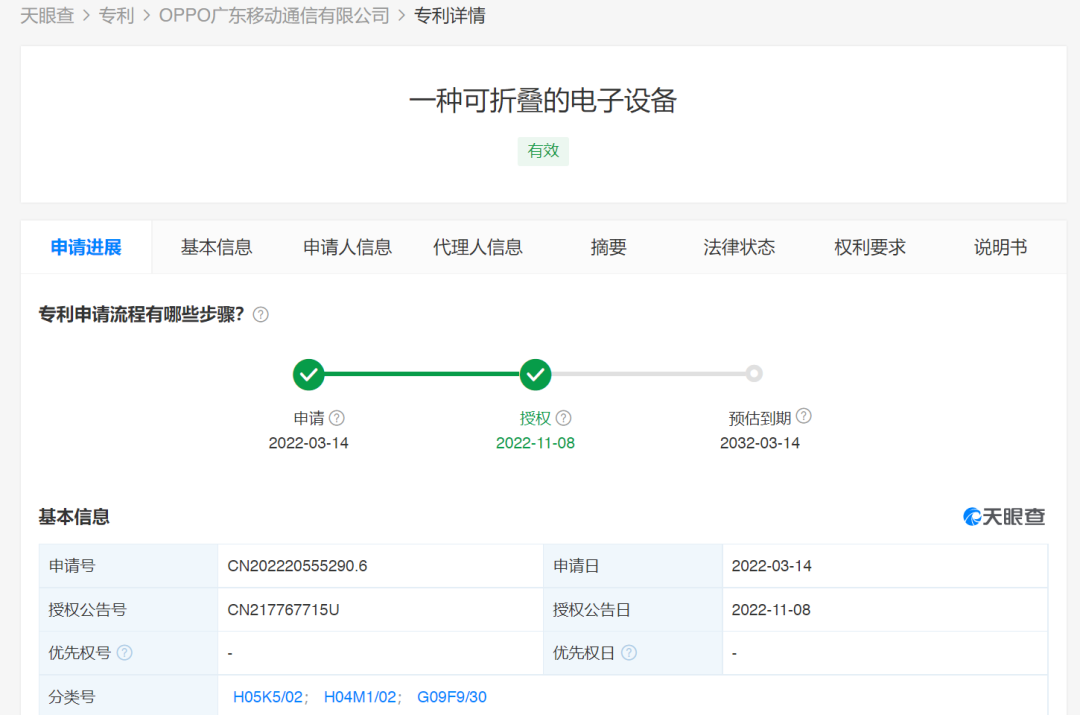

集微网消息（文/白雨轩）天眼查显示，11月8日，OPPO广东移动通信有限公司“一种可折叠的电子设备”专利获授权。

据摘要显示，本申请提供了一种可折叠的电子设备，该电子设备包括：壳体组件、柔性显示屏、控制电路板、可拆卸功能模组；壳体组件包括第一壳体、第二壳体以及转动组件；柔性显示屏跨设于转动组件上并与第一壳体以及第二壳体连接以随第一壳体和第二壳体在折叠状态和展开状态之间切换；控制电路板设于第一壳体或者第二壳体内，第一壳体表面设有连接端子；可拆卸功能模组可拆卸连接于第一壳体的外表面，并通过连接端子与控制电路板电连接。该电子设备将电池等功能模组通过可拆卸的方式连接于壳体的外侧，在不设置可拆卸功能模组的情况下不影响电子设备正常功能的使用，可以实现折叠屏电子设备折叠后厚度降低，达到减少折叠屏电子设备的整体厚度和重量的目的。

折叠手机从外观尺寸到系统交互，重新定义折叠屏手机体验新标杆，为折叠屏手机带来重大转折，推动折叠屏手机“从尝鲜，到常用”。OPPO作为智能手机品牌商之一，此前已推出第一款折叠手机产品OPPOFindN，OPPO刘作虎表示：“OPPO折叠屏手机FindX是中国市场有史以来销售速度最快的折叠屏手机。”

资料显示，OPPOFindN以5.49英寸18:9比例外屏，7.1英寸8.4:9比例内屏，定义黄金折叠比例，兼顾单手操控便捷性与大屏沉浸感。凭借自研精工拟椎式铰链，OPPOFindN实现了无缝隐痕的折叠效果和自由悬停的全新交互体验。

3、联创电子：8M车载镜头拥有自主核心专利技术且全球领先

集微网消息（文/杨艳柔）11月10日，联创电子在投资者互动平台表示，公司车载镜头业务发展势头良好，8M像素的ADAS车载镜头拥有自主核心专利技术且全球领先。

此前联创电子表示，公司2M、5M、8M ADAS镜头都有订单，预计2023年以后8M镜头的占比会有较大幅度提升。

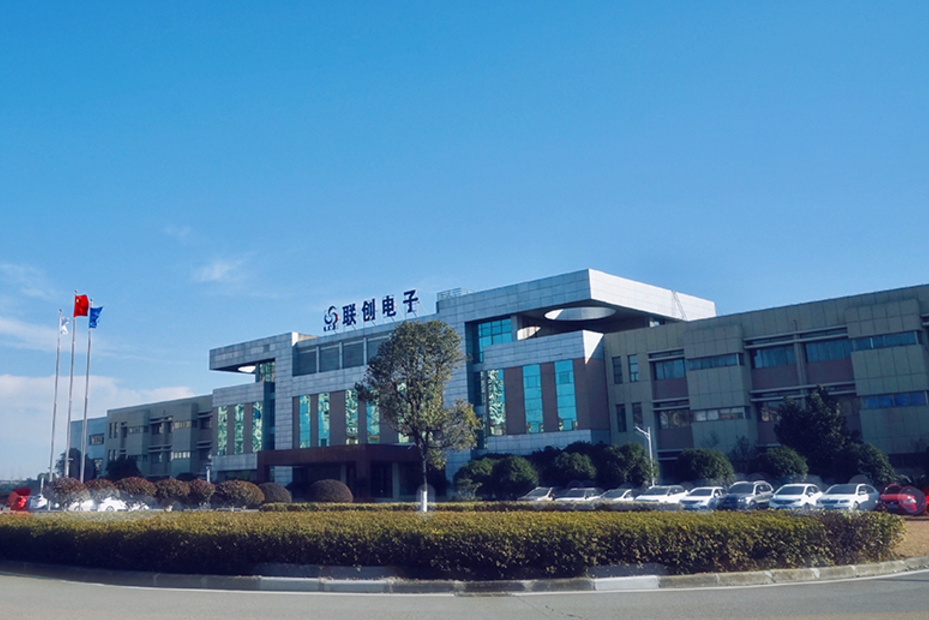

据悉，联创电子是一家专业从事研发、生产及销售为移动智能终端、智能驾驶、运动相机、智能家居、VR/AR等配套的光学镜头、摄像模组及触控显示一体化等关键光学、光电子产品及智能终端产品制造的高新技术企业，是江西省电子信息重点企业和南昌市重点企业。

联创电子一直以技术为发展先导，持续加大研发投入，通过自主研发和自主创新的方式，确立了在行业内领先的技术地位。2022年上半年，联创电子新增专利授权119项(含光学产业获得专利授权79件)，其中发明专利59项（含国外发明4件）。

4、方铝壳成形装备可生产麒麟电池结构件，宁波精达已获相关订单

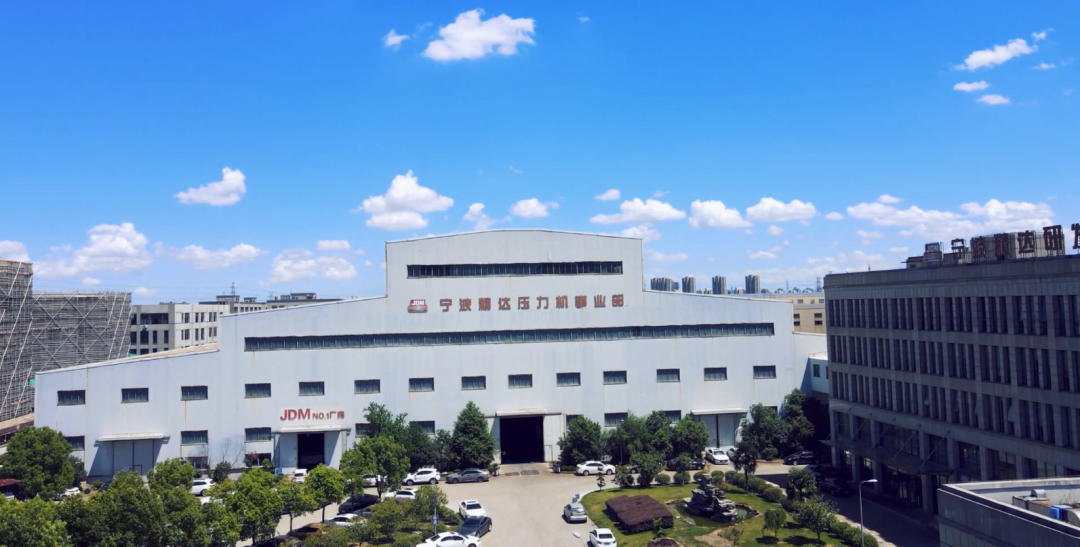

集微网消息（文/杨艳柔）11月10日，宁波精达在投资者互动平台表示，麒麟电池的结构件壳体无大的变化，公司方铝壳成形装备同时可用于麒麟电池结构件生产，公司已有相关订单。

资料显示，宁波精达主要业务为换热器装备和精密压力机的研发、生产与销售。换热器装备产品主要包括翅片高速精密压力机、胀管机、弯管机、微通道换热器装备和其他换热器装备。翅片高速精密压力机、胀管机、弯管机和其他换热器装备主要应用于家电行业中的空调换热器的生产；微通道换热器装备主要应用于汽车换热器的生产。

此外，宁波精达由生产通用设备逐步向技术含量高、利润率高的专用设备转移。公司将长期重视新品研发，及时推出一批新能源电动汽车零部件的关键生产装备，和换热器产品自动化新品，以确保未来订单的增长。

展望未来，基于各行业装备的制造工艺，设计团队的知识结构具有较大的共性，宁波精达将关注新兴产业生产装备的市场需求，为企业拓展新的市场。公司将紧密依托上市平台，积极利用资本渠道，努力探索外延式投资并购发展模式，丰富公司在优势产业的战略布局，拓宽利润来源，做强做大公司。
