光伏正式采用GaN!功率密度提升500%? 来源:第三代半导体风向 发布时间:2022-11-10 3249浏览
询问 AI在 光伏 领域,越来越多的应用案例证明, 氮化镓 也是该行业的“主力军”之一,它正以迅猛的势头打入该市场。 近日,一家光伏企业与 EPC 联手推出了世界上最小的GaN光伏逆变器, 且将 功率密度提高了5倍 。 Solarnative 联手 EPC
GaN光伏逆变器效率达96%
11月9日,美国光伏企业 Solarnative 宣布,旗下微型光伏逆变器Power Stick搭载了由EPC提供的GaN器件, 实现了业界内最佳 的功率效益 ——将功率密度提升了5倍。 据介绍,由于采用了GaN,可实现高达 2兆赫兹 的开关频率、缩少了电感元件尺寸。Power Stick在大幅度缩小尺寸的同时,保证了高效率—— 效率仍可达96% 。
Solarnative 表示,未来他们会将该GaN逆变器集成到 模块 框架中,届时可提供 330W~440W 之间的功率。 此外,该公司还透露,Power Stick逆变器可 内置在面板上 ,不需要安装在屋顶上,带来“简化安装、拆卸和更换”的优势。 宏光、英飞凌、INES等
抢先发力GaN光伏

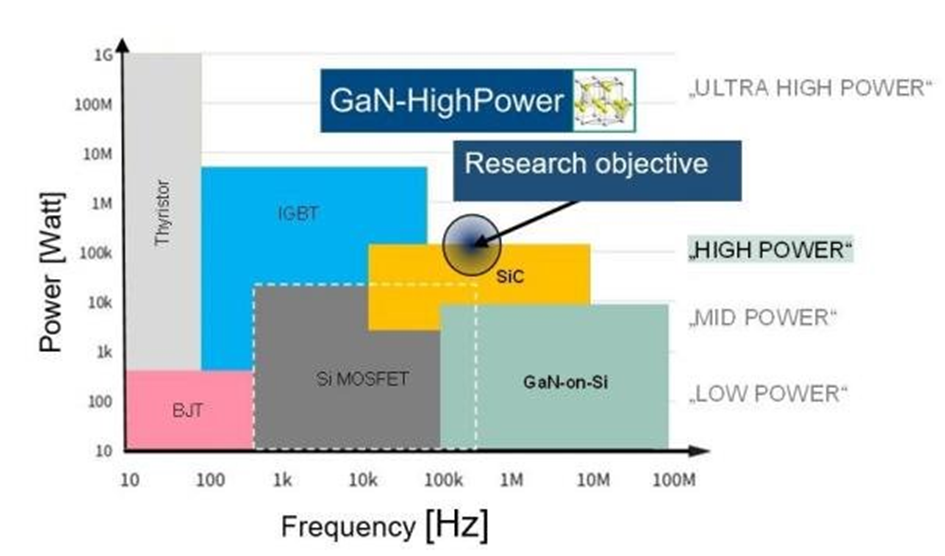

在更早之前, 英飞凌、法国INES 的氮化镓技术也已应用在光伏逆变器上;此外,国内的 宏光半导体 在该领域发力 ,“行家说三代半”带大家回顾一下: 英飞凌参与GaN-HighPower光伏逆变器项目 4月,由英飞凌、SMA Solar Technology等联合开展的 GaN-HighPower项目 宣布取得新进展——光伏逆变器氮化镓新技术正在开发和实际测试中,而英飞凌将负责这个光伏逆变器项目的氮化镓半导体技术研究。 英飞凌公司工业电源控制部副总裁 Peter Friedrichs 博士表示,此前GaN 技术的应用仅限于更小的功率范围,但目前他们已经证明 了GaN 半导体比碳化硅和传统的硅组件更能实现 更快、更高效的开关过程 。

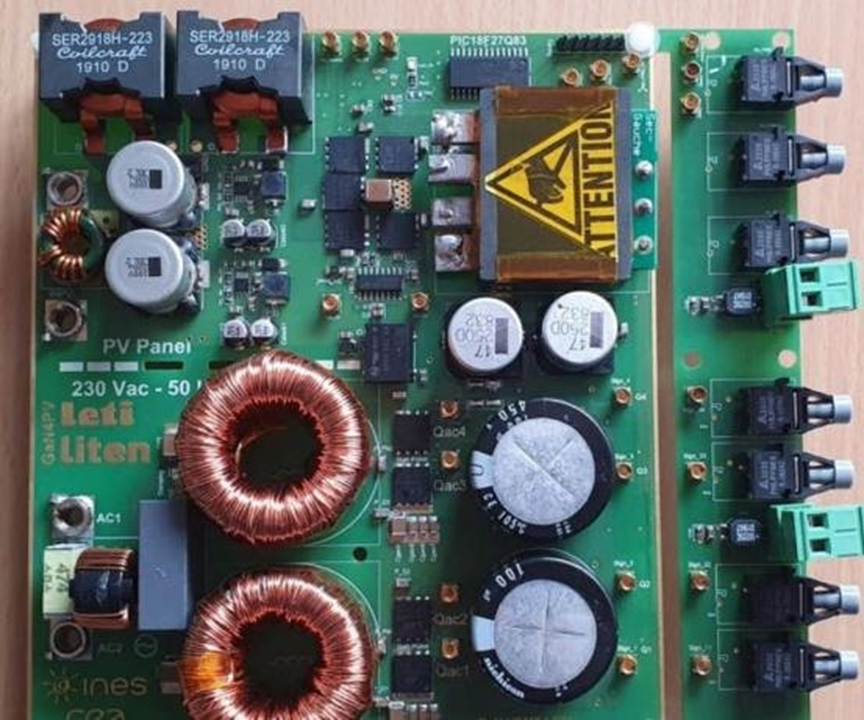

8月,法国国家太阳能研究所 (INES)的科学家研发出了他们第一个由GaN晶体管制成的 400W光伏微型逆变器 ,功率密度为1.1kW/L,效率为97%。该技术预计将在2025-2027年进入市场。 该微型逆变器采用了由CEA-Leti 开发的GaN器件。该微型逆变器技术由两个转换级组成——一个由 5个GaN 100V晶体管 组成的DC/DC级、由 4个GaN 650V 晶体管 组成的 DC/AC级。

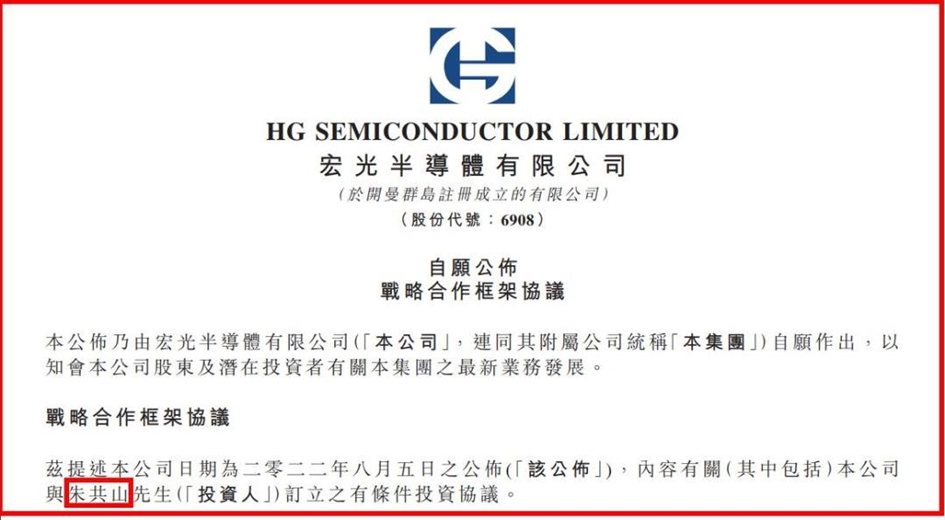

今年9月, 宏光半导体 与 协 鑫集团 正式签订了战略合作框架协议,协鑫集团朱共山同意认购6000万股认购股份及6000万份认股权证,认购完成后,朱共山将持有宏光半导体 16.82%的股份 。
据悉,双方为实现氮化镓在 风、光、储、配电 等领域的突破应用展开密切合作;协鑫集团的产业资源有望为宏光半导体带来巨大的应用商机,双方合作有望进一步加快氮化镓在“风光储换”领域的技术研发和应用步伐。
