由于铜长期与空气接触会使得铜氧化，所有我们在PCB表面需要做一些处理，这样才可以保证PCB板的可焊性和电性能。

目前常见的处理工艺有：喷锡（Hot Air Solder Leveling，HASL热风整平）、OSP（防氧化）、全板镀镍金、沉金、沉锡、沉银、化学镍钯金、电镀硬金等，下面我们就对这些处理工艺做一个详细的介绍。

喷锡（Hot Air Solder Leveling，HASL热风整平）

它是在PCB表面涂覆熔融锡铅焊料并用加热压缩空气整平（吹平）的工艺，使其形成一层既抗铜氧化又可提供良好的可焊性的涂覆层。热风整平时焊料和铜在结合处形成铜锡金属化合物，其厚度大约有1～2mil。PCB进行热风整平时要浸在熔融的焊料中，风刀在焊料凝固之前吹平液态焊料，并能够将铜面上焊料的弯月状最小化和阻止焊料桥接。热风整平分为垂直式和水平式两种，热风整平分为垂直式和水平式两种，一般水平式较好，其镀层比较均匀，便于实现自动化生产。

① HASL工艺的优点是：价格较低，焊接性能佳。

② HASL工艺的缺点是：不适合用来焊接细间隙的引脚及过小的元器件，因为喷锡板的表面平整度较差，且在后续组装过程中容易产生锡珠（Solder bead），对细间隙引脚（Fine pitch）元器件较易造成短路。

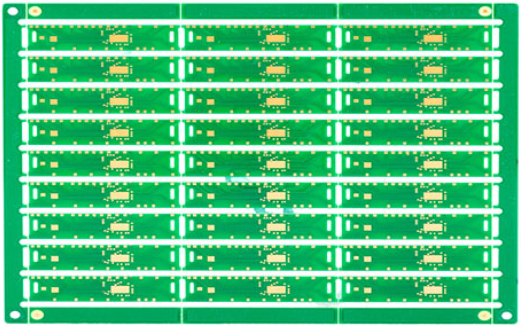

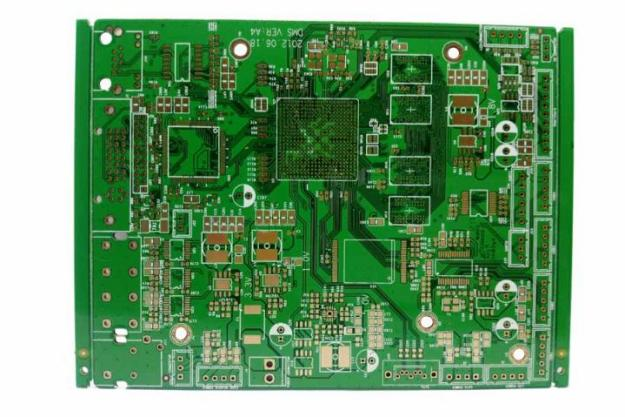

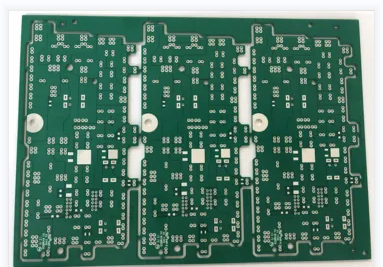

（有铅喷锡）

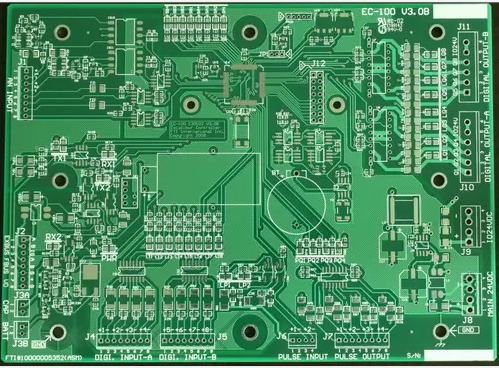

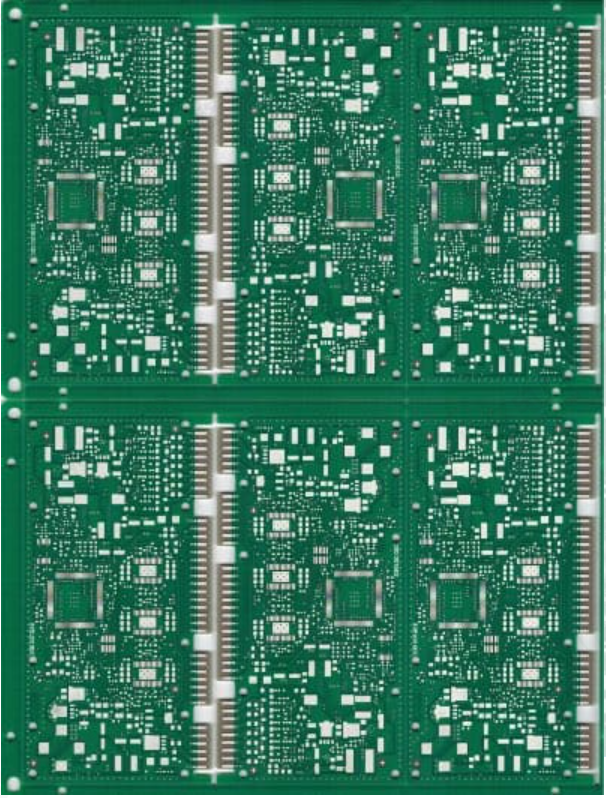

（无铅喷锡）

有机涂覆（OSP防氧化）

OSP不同于其它表面处理工艺之处为：它的作用是在铜和空气间充当阻隔层；简单地说，OSP就是在洁净的裸铜表面上，以化学的方法长出一层有机皮膜。这层膜具有防氧化，耐热冲击，耐湿性，用以保护铜表面于常态环境中不再继续生锈（氧化或硫化等）；同时又必须在后续的焊接高温中，能很容易被助焊剂所迅速清除，以便焊接。

有机涂覆工艺简单，成本低廉，使得其在业界被广泛使用。早期的有机涂覆分子是起防锈作用的咪唑和苯并三唑，最新的分子主要是苯并咪唑。为了保证可以进行多次回流焊，铜面上只有一层的有机涂覆层是不行的，必须有很多层，这就是为什么化学槽中通常需要添加铜液。在涂覆第一层之后，涂覆层吸附铜；接着第二层的有机涂覆分子与铜结合，直至二十甚至上百次的有机涂覆分子集结在铜面。

其一般流程为：脱脂-->微蚀-->酸洗-->纯水清洗-->有机涂覆-->清洗，过程控制相对其他表明处理工艺较为容易。

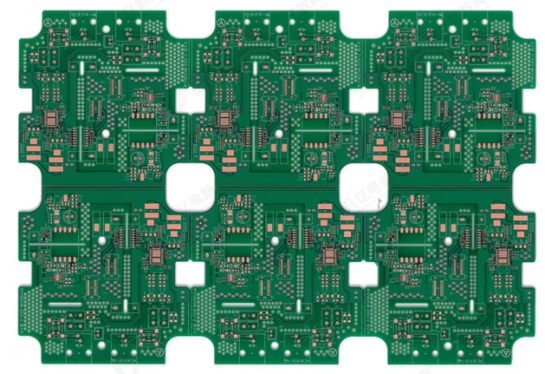

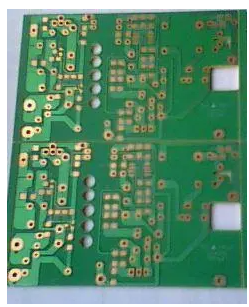

(OSP工艺)

化学镀镍/沉金

是在铜面上包裹一层厚厚的，电性能良好的镍金合金并可以长期保护PCB。不像OSP那样仅作为防锈阻隔层，其能够在PCB长期使用过程中有用并实现良好的电性能。另外它也具有其它表面处理工艺所不具备的对环境的忍耐性。

镀镍的原因是由于金和铜之间会相互扩散，而镍层可以阻止其之间的扩散，如果没有镍层的阻隔，金将会在数小时内扩散到铜中去。化学镀镍/沉金的另一个好处是镍的强度，仅仅5um厚度的镍就可以控制高温下Z方向的膨胀。此外化学镀镍/浸金也可以阻止铜的溶解，这将有益于无铅焊接。

其一般流程为：脱酸洗清洁-->微蚀-->预浸-->活化-->化学镀镍-->化学沉金；其过程中有6个化学槽，涉及到近百种化学品，过程比较复杂。

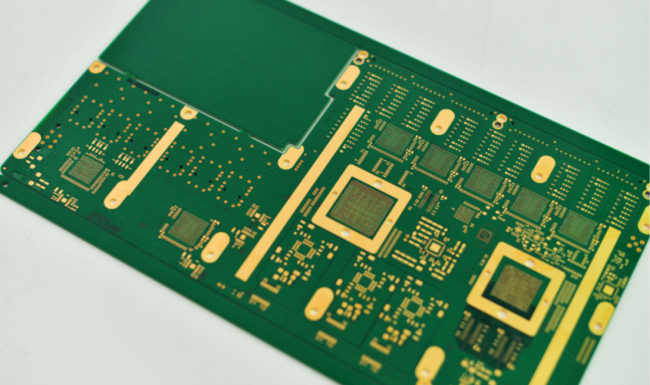

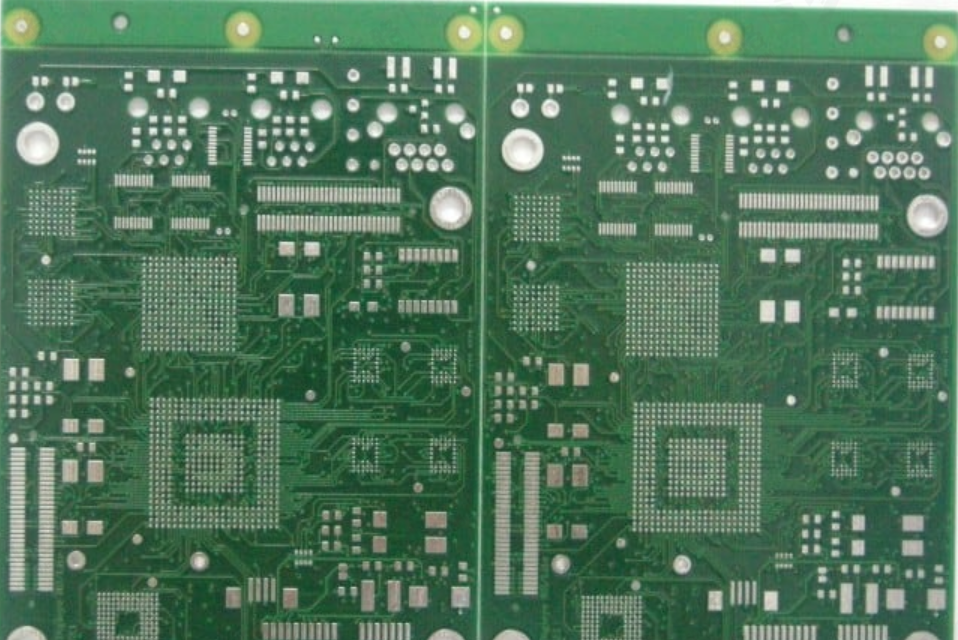

（高TG沉金PCB电路板）

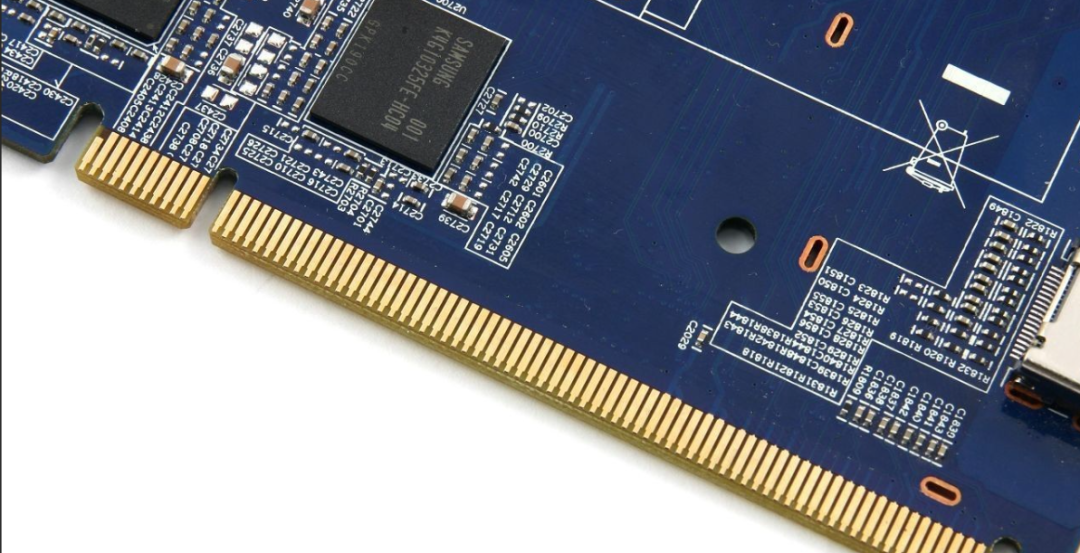

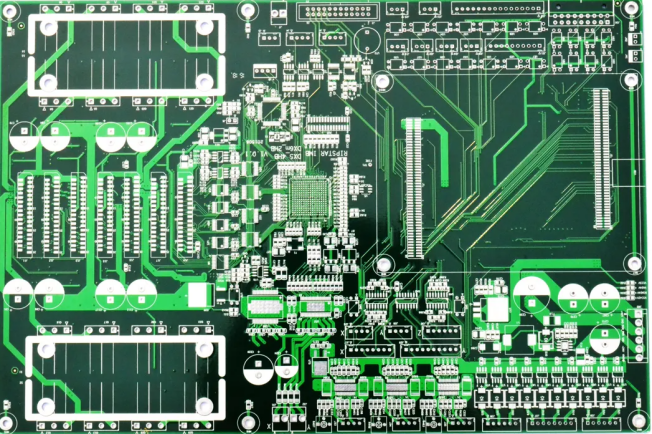

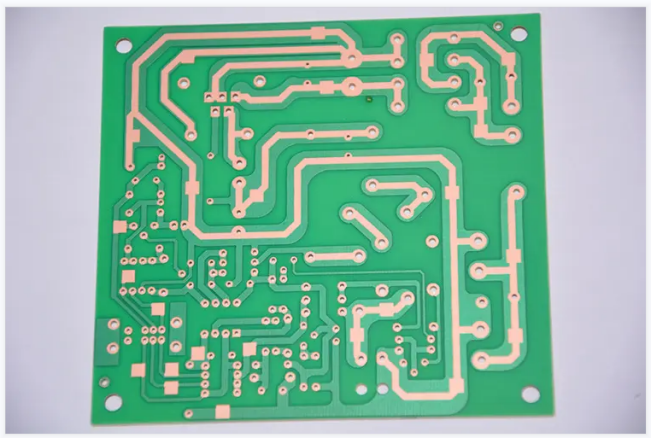

（镀镍工艺PCB）

沉银

沉银工艺介于OSP和化学镀镍/沉金之间，工艺较简单、快速。沉银不是给PCB穿上厚厚的盔甲，即使暴露在热、湿和污染的环境中，仍能提供很好的电性能和保持良好的可焊性，但会失去光泽。因为银层下面没有镍，所以沉银不具备化学镀镍/沉金所有的好的物理强度。

沉银是置换反应，它几乎是亚微米级的纯银涂覆。有时沉银过程中还包含一些有机物，主要是防止银腐蚀和消除银迁移问题，一般很难量测出来这一薄层的有机物，分析表明有机体的重量少于1%。

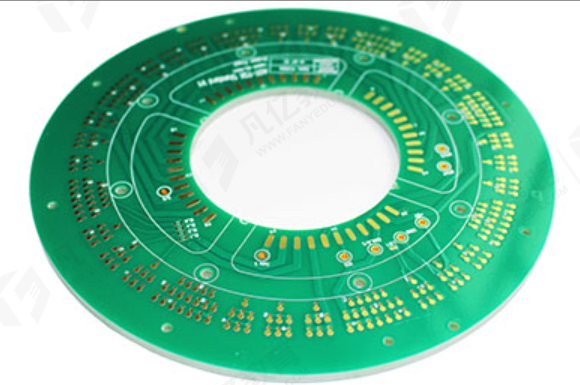

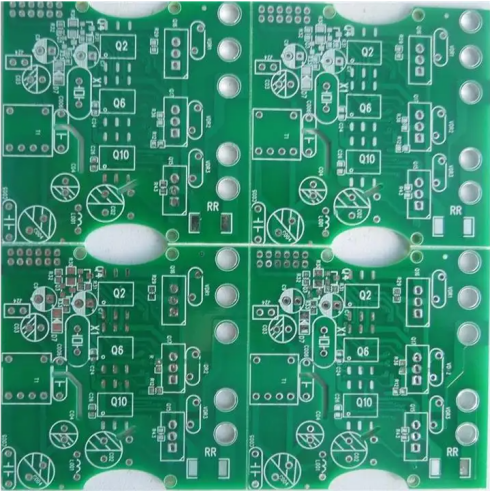

（沉银工艺PCB）

沉锡

由于所有焊料是以锡为基础的，所锡层能与任何类型的焊料相匹配，从这一点来看，沉锡工艺极具发展前景。但以前的PCB经沉锡工艺后易出现锡须，在焊接过程中锡须和锡迁移会带来可靠性问题，因此限制了沉锡工艺的采用。后在沉锡溶液中加入了有机添加剂，使锡层结构呈颗粒状结构，克服了之前的问题，而且还具有好的热稳定性和可焊性

沉锡工艺可以形成平坦的铜锡金属间化合物，这个特性使得沉锡具有和热风整平一样的好的可焊性而没有热风整平令人头疼的平坦性问题；也没有化学镀镍/沉金金属间的扩散问题；只是沉锡板不可以存储太久。
