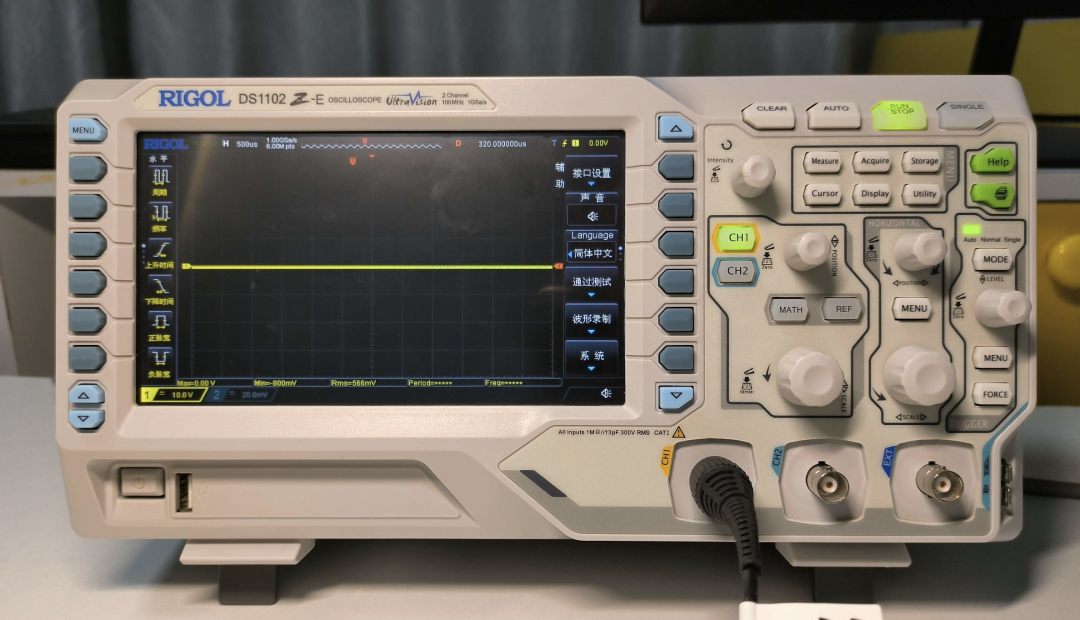

今天拆解一下我去年买的普源DS1102Z-E示波器，双通道，100Mhz带宽，1G采样率。
当时网上旗舰店买的时候价格是1600元，今天到旗舰店看了看，竟然要2000元了。
发个拆解帖，看有没有懂得朋友估一下这台示波器的成本大概是多少。

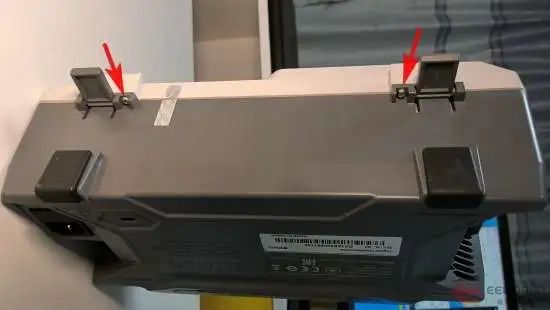

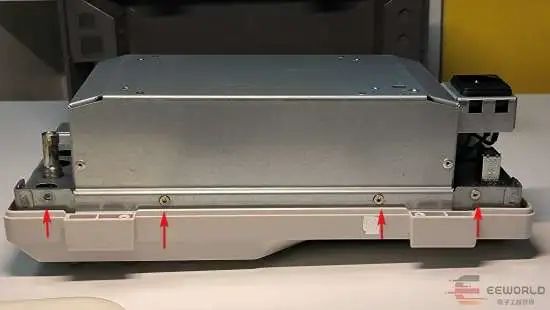

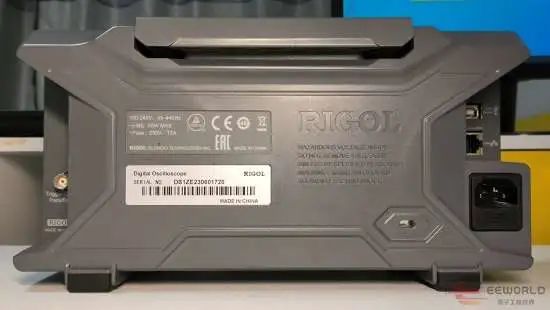

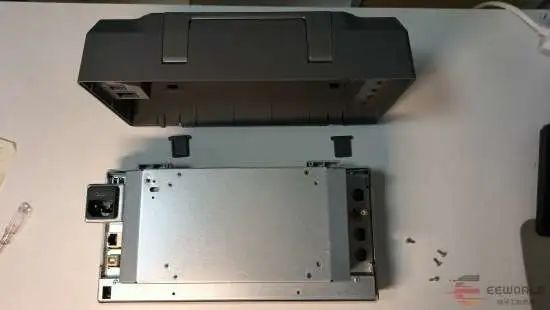

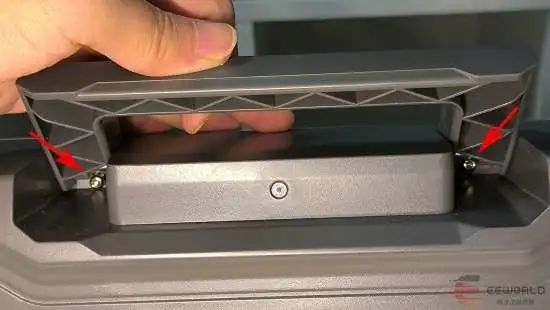

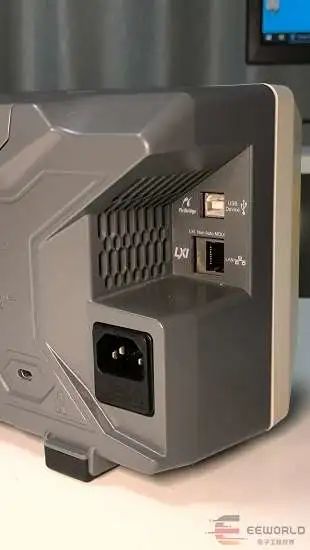

卸下外壳上藏起来的4颗螺丝，就可以拆下后壳。这里说一下，这台示波器上的螺丝都是要用梅花形螺丝刀卸的，我用的是T10梅花螺丝刀。

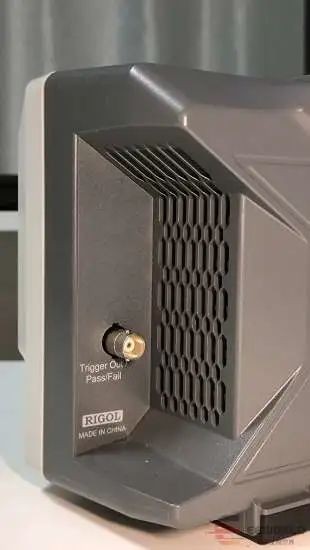

接着把金属壳周围一圈的螺丝卸下，并把Trigger Out接口的一个六角螺母，用扳手卸下，就可以把金属后盖拿起。

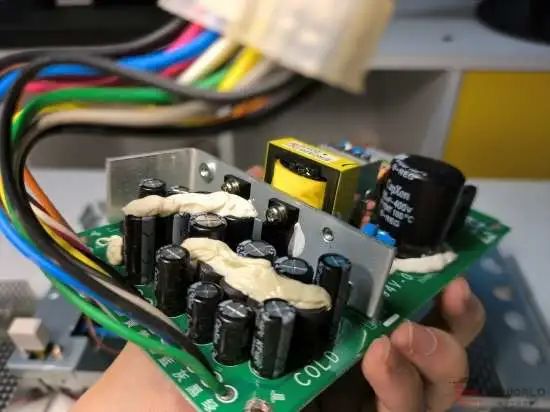

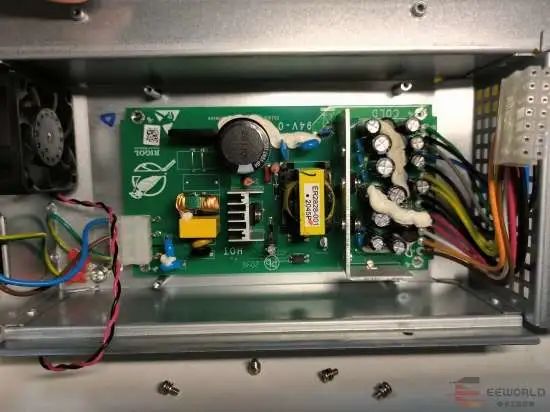

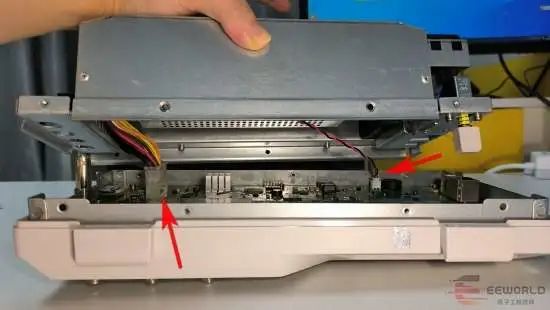

金属前盖和金属后盖卡得还是比较紧的，可以左边起一点，右边起一点，这样慢慢分离前后金属盖。分离时要小心，因为里面有两簇连线。把连线拔下来，前后金属盖就可以彻底分离了。后盖里有电源、风扇、开关，其他的部件就都在前盖上了。

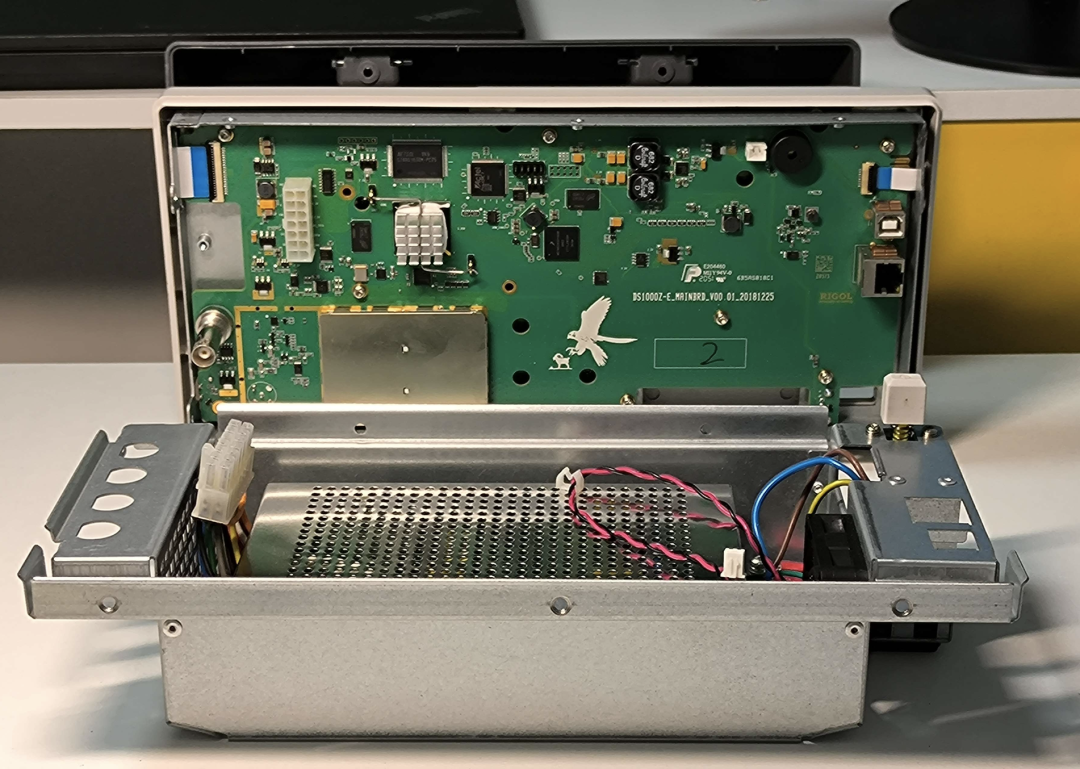

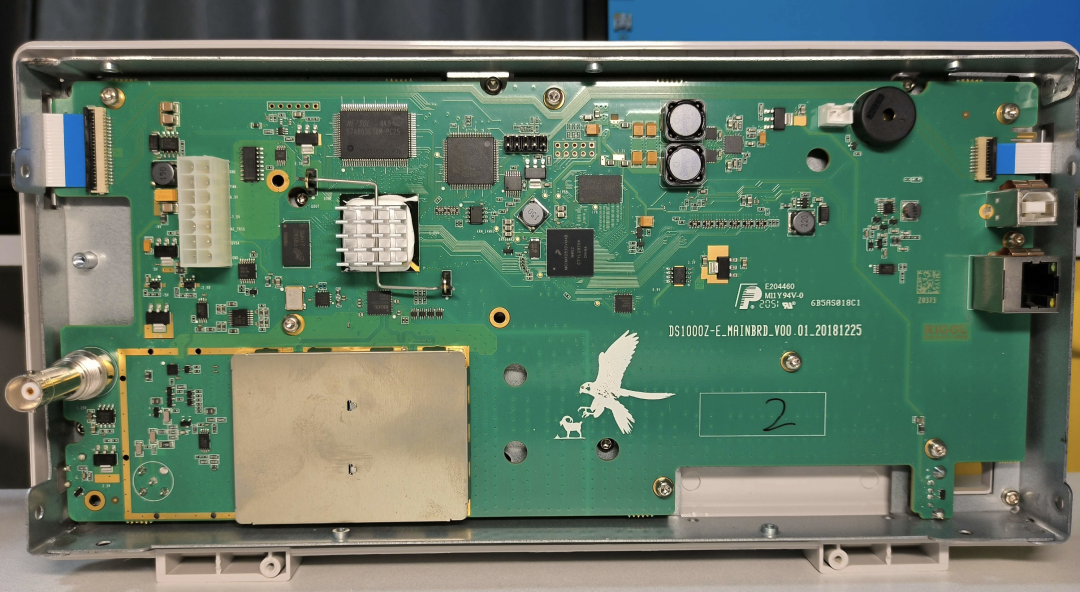

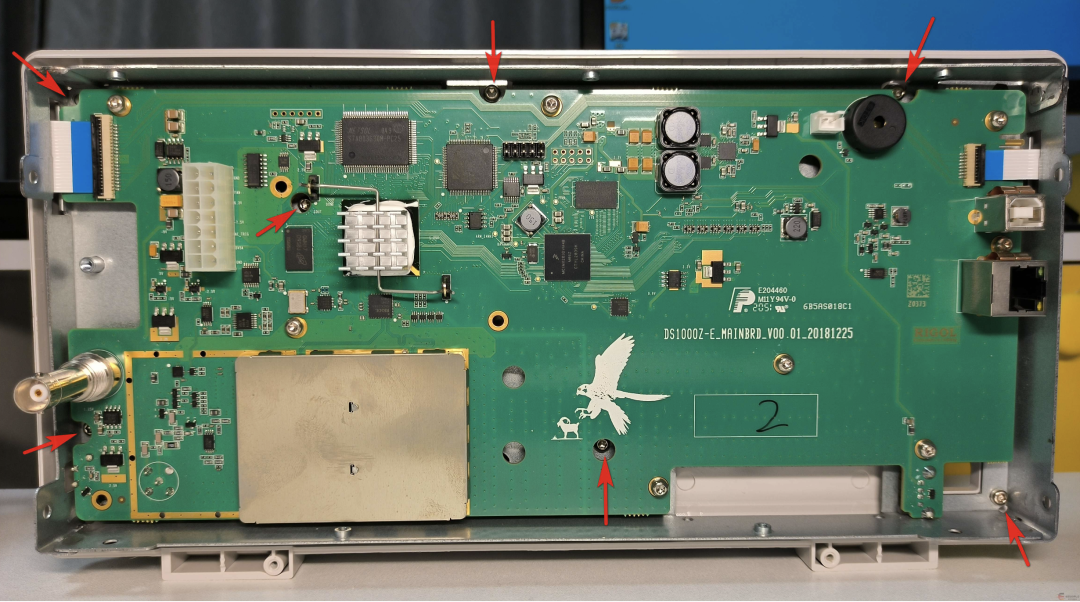

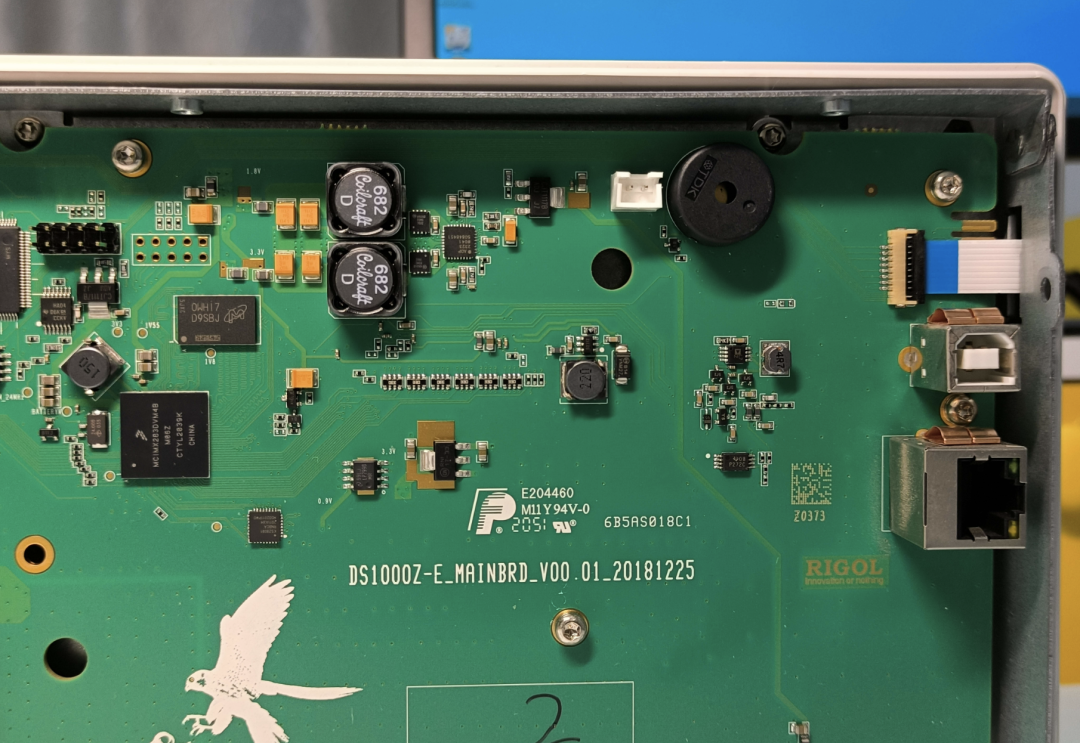

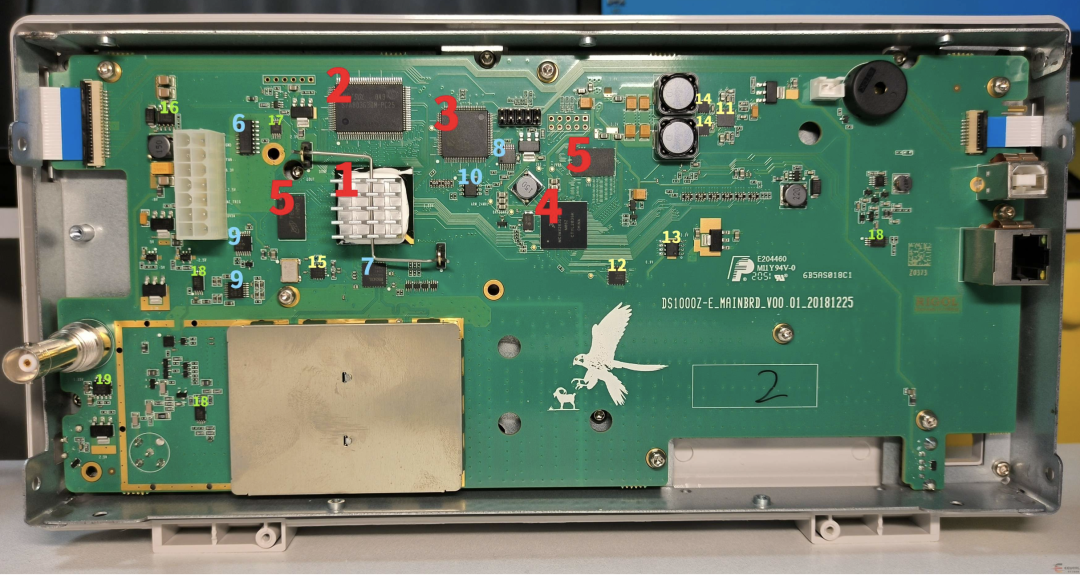

接下来仔细看看前PCB板的组成。板子左下方有个金属盖，这个我们等会看。我列了一下板子上比较明显的芯片的信息，丝印信息有些可能打错了，有些数字字母我看不太清。参考价是我从电商网站和采购网站随手搜来的，可能也不准确。欢迎大家纠正和补充。

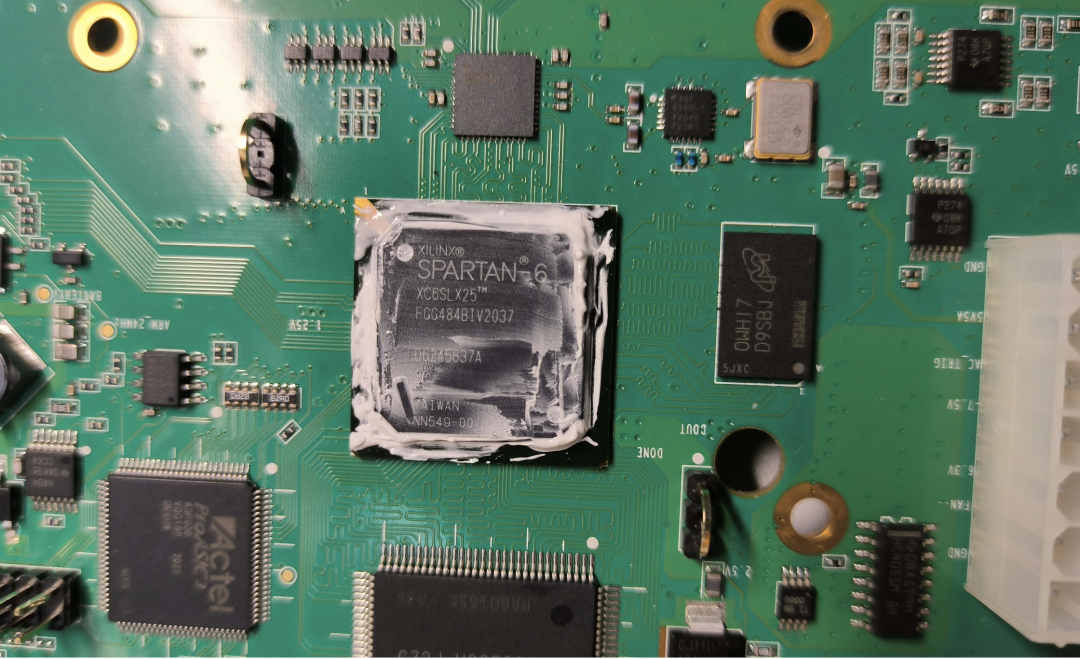

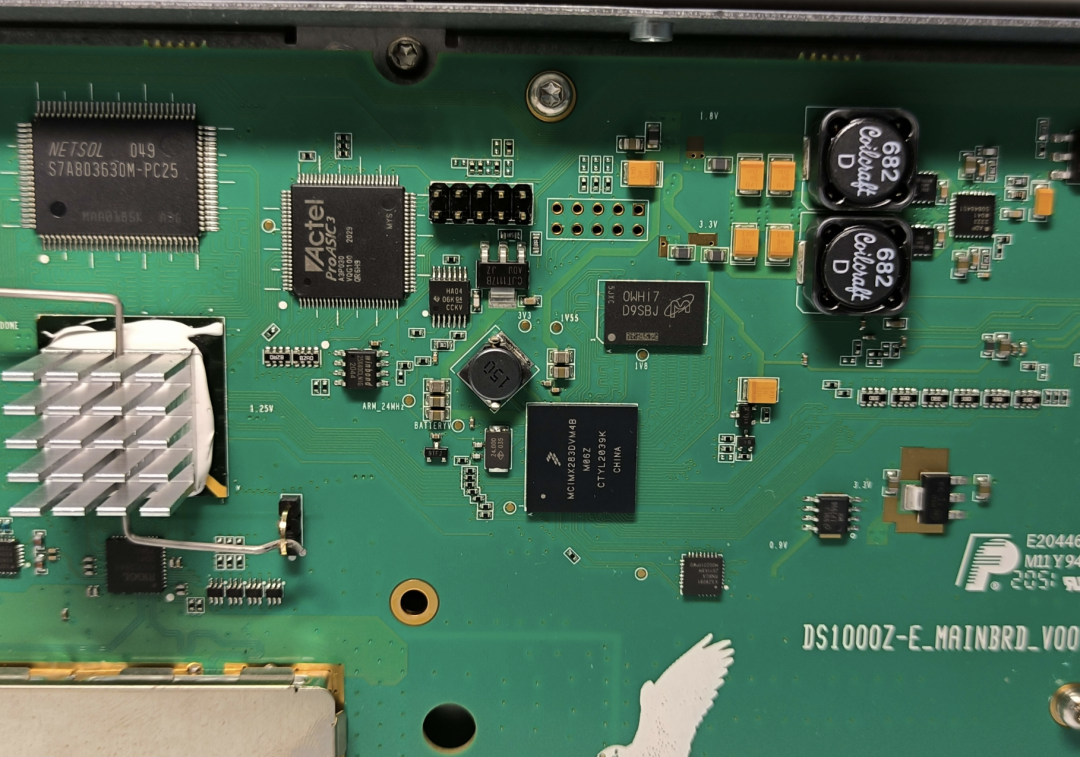

- XILINX SPARTAN-6 XC6SLX25 FGG484BIV2037，赛灵思（美）FPGA，参考价300元
- NETSOL 049 S7A803630M-PC25，奈特阳科技（韩）9MB SRAM，参考价20元
- Actel ProASIC3 A3P030 VQG100 2029 QR6H9，爱特（美）FPGA，参考价20元
- MCIMX283DVM4B M06Z CTYL2039K，恩智浦（荷兰）MCU，参考价50元
- 2个 0WH17 D9SBJ，镁光（美）512MB DDR2 SDRAM，参考价8元
- DBA5T9M HC4051M G4，德州仪器（美）模拟开关芯片，参考价1元
- RIGOL RAD02B4A 2041 7949，普源（中）
- HA04 06K G4 CCKV，德州仪器（美）变换器，参考价2元
- 2个P274 08K A7QP，德州仪器（美）运算放大器，参考价9元
- winbond 25X40CLNIG 2044，华邦电子（中国台湾）flash存储器，参考价1元
- ADP 2323 #041 50848451，亚德诺ADI（美）稳压器，参考价17元
- KSZ8081 RNBCA 2011A3M M002011PW0，美国微芯（美）以太网芯片，参考价3元
- 99LJ LP2998 MR，德州仪器（美）电源管理芯片，参考价3元
- 2个HAUAB FDMC 7692, 安森美ON（美）场效应管，参考价1元
- ADF 4360-7 12040 72361，亚德诺ADI（美）频率合成器，参考价0.1元
- 5430 TI 0A4 ZYN9G4，德州仪器（美）降压芯片，参考价3元
- TI 99 D860，德州仪器（美）
- 3个08 P272C，德州仪器（美）运算放大器，参考价1元
- 028H 3878 MRADJ，美国国家半导体

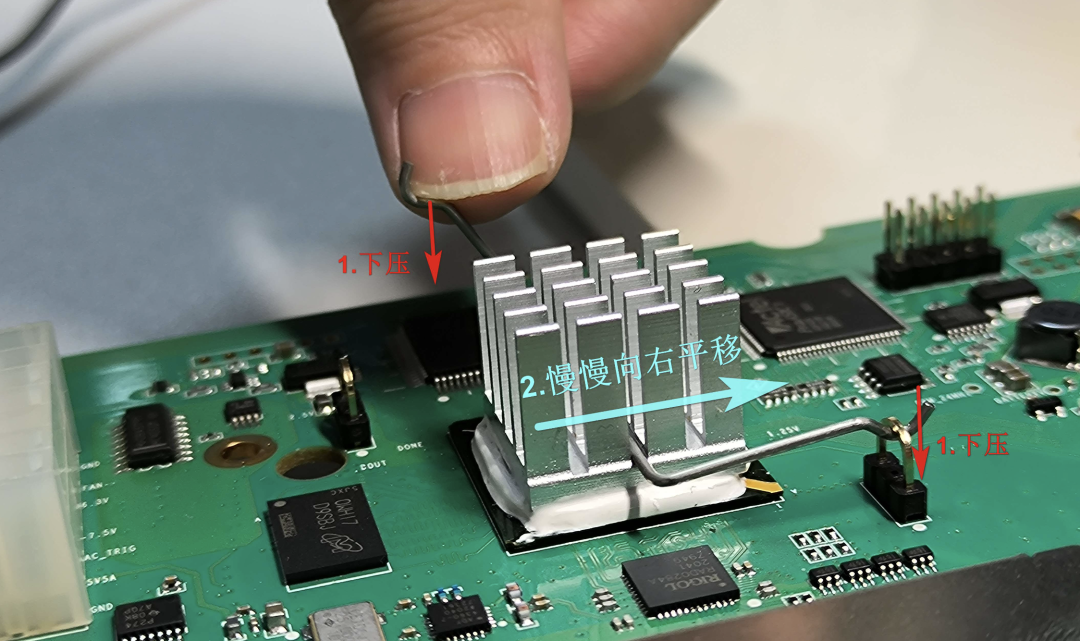

可能有朋友不知道怎么把赛灵思芯片上的散热器卸下来（我之前拆过一次，就卡在这了），这里分享一下方法。用手指把弹簧金属条的两边同时下压，压到低于拱形卡扣，用其他手指扶着点散热器，慢慢把散热器和弹簧金属条同时向一边移动，直到弹簧金属条的某一边即使松手也不会被拱形卡扣卡住就行了，这时就可以轻松将弹簧金属条拿下。散热器和芯片时间有软性白色硅脂，这种硅脂会让散热器和芯片之间有一种被口香糖黏在一起的感觉，分离散热器和芯片时朝一个方向慢慢旋转，这种吸力就会慢慢减小，就可以拿下了。

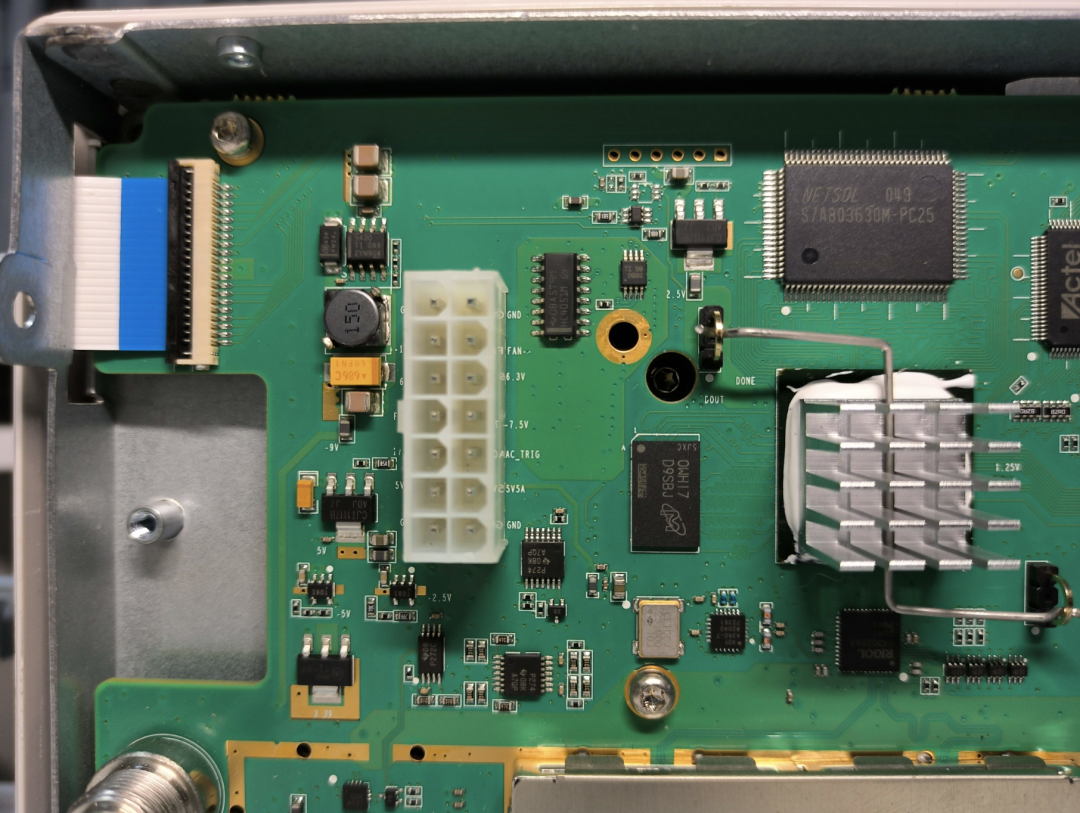

下面放几张这面板子的近距离图。

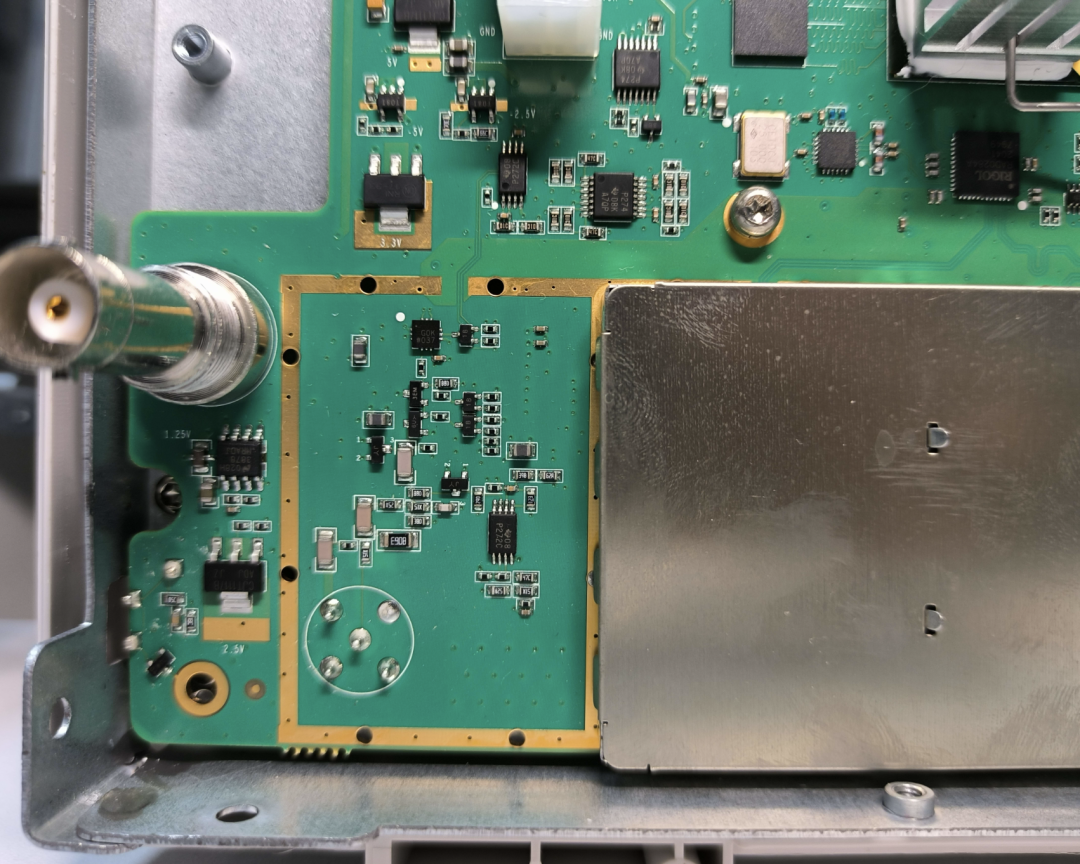

把金属盖中间两个小金属片扳直，就可卸下金属盖了。

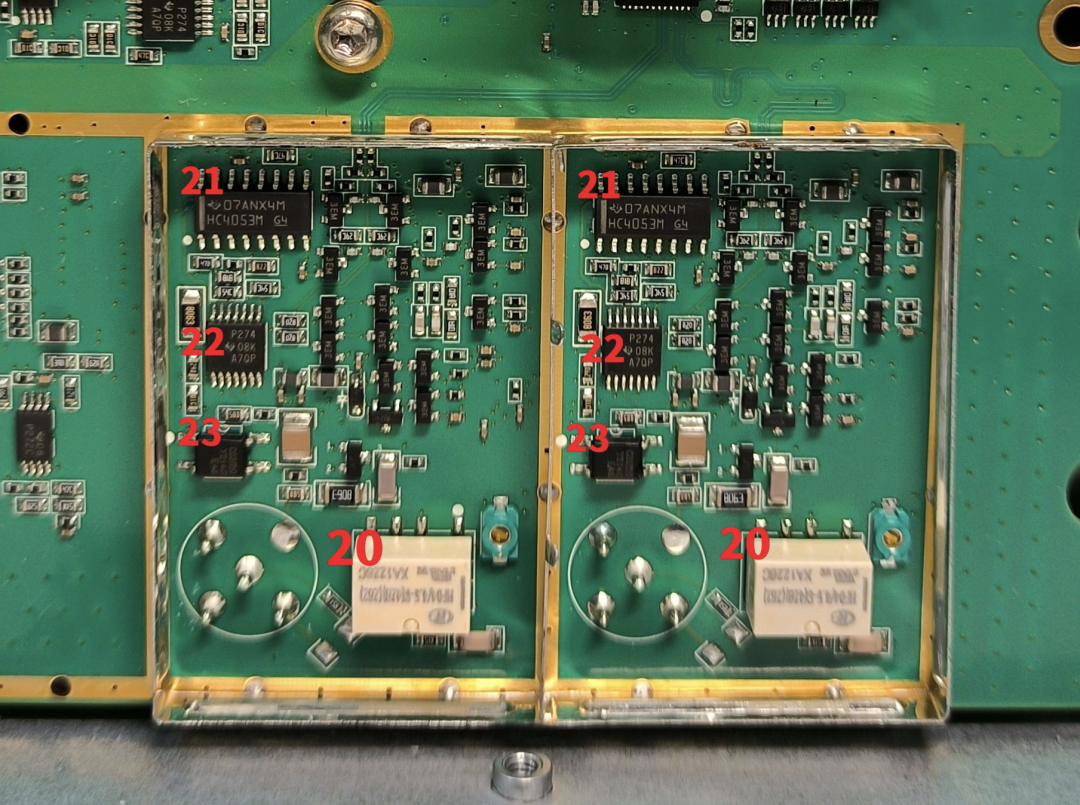

20. 看不清印的什么，宏发（中）继电器 21. 2个O7ANX4M HC4053M G4，德州仪器（美）模拟开关芯片，参考价1元 22. 2个P274 08K A7QP，德州仪器（美）运算放大器，参考价9元 23. COSMO Y214S EA6，冠西电子（中国台湾）光电三极管，参考价0.5元

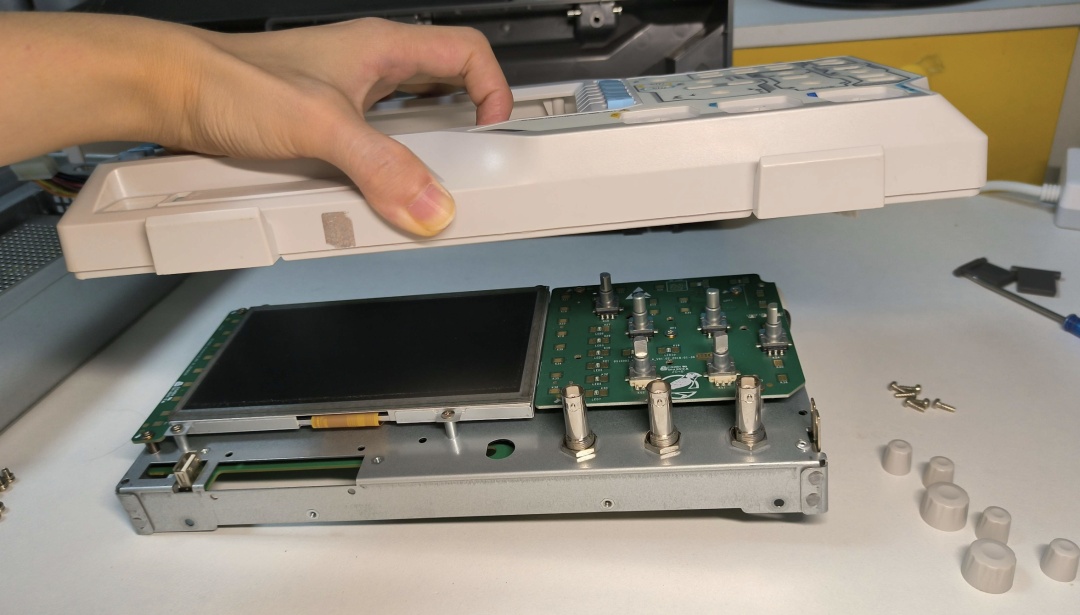

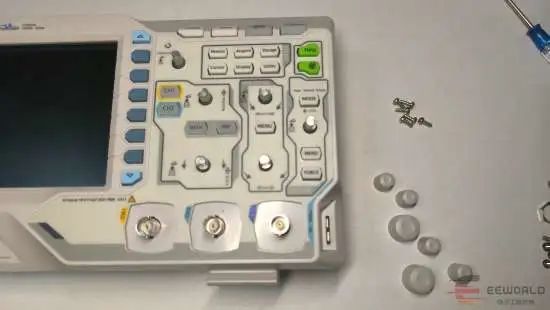

卸下固定前金属壳与塑料壳的螺丝，并把前塑料壳的旋钮钮帽拔下，就拿下塑料前盖了。

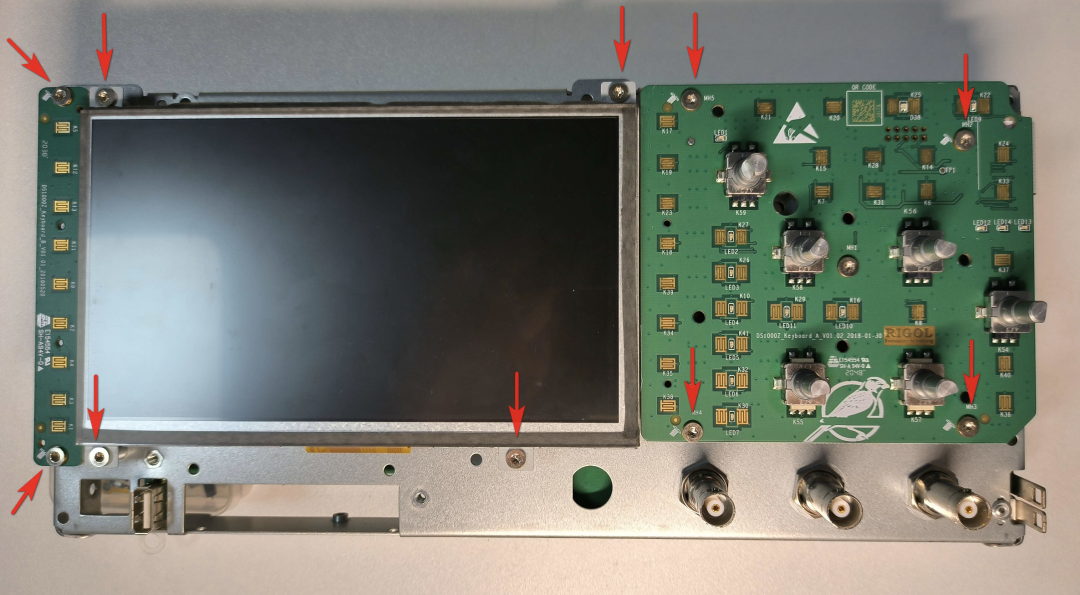

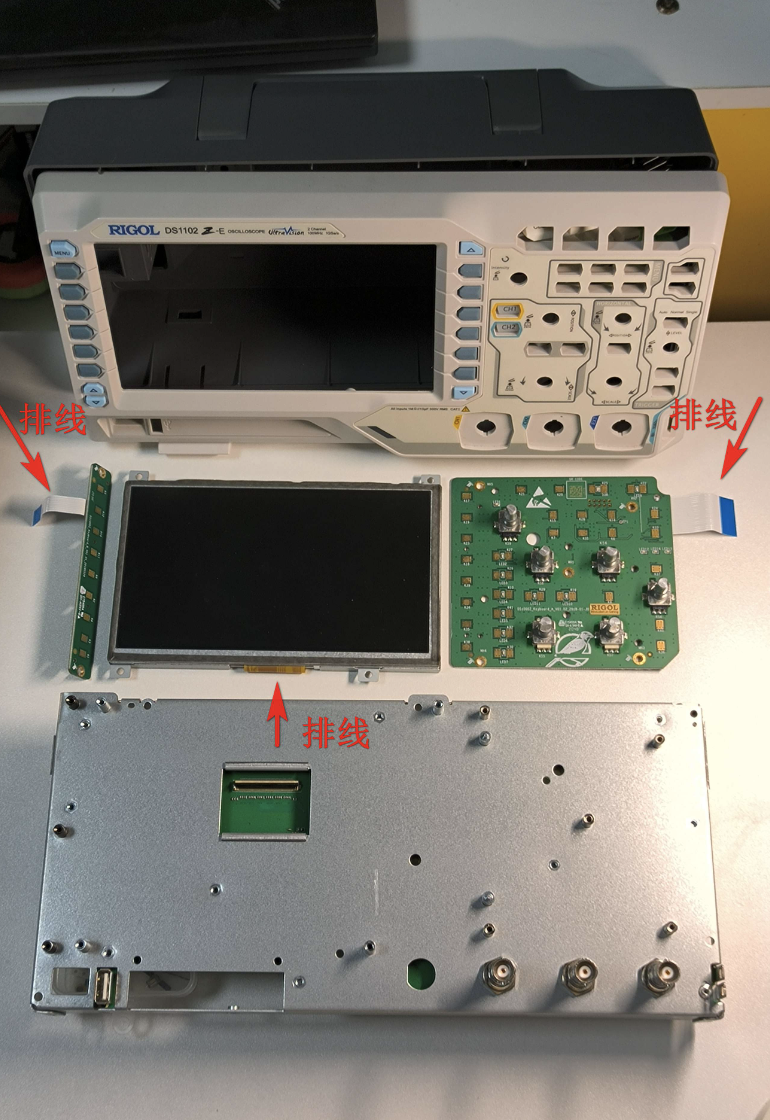

按钮PCB板和屏幕上的螺丝卸下来，小心拔下排线即可。

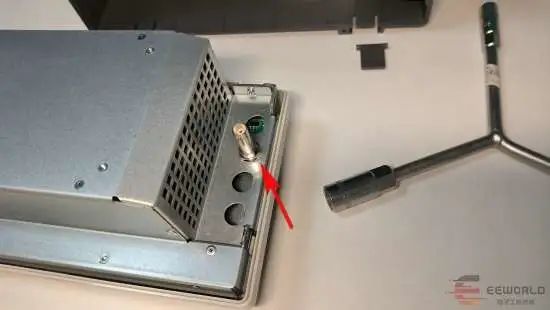

用扳手拆下金属壳前面3个圆柱形接口上的六角螺母，再卸下固定前PCB板与金属壳的螺丝，即可将两者分离。前PCB板的背面也有一些芯片，这里也列一下。

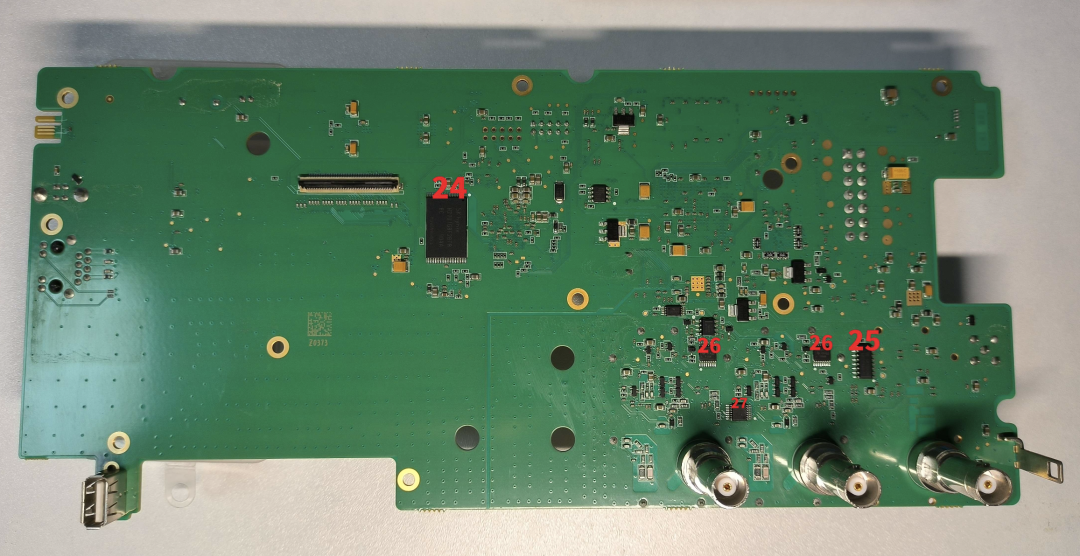

24. SK hynix H27U1G8F 2BTR BC 904A，海力士（韩）存储芯片，参考价8元 25. 99AJJVM HC4053M G4，德州仪器（美）逻辑芯片，参考价1元 26. 2个HA595 0AA63 PONU，德州仪器（美）计数器心片，参考价1元 27. AD5207 B1D #D44，亚德诺AD（美）数字电位器，参考价2元拆解到此完成，来按顺序装回去，插上电源，按下开关，正常开机，嘿嘿。
里面有好几个我找不到信息的芯片，欢迎大家补充或纠错。
