拆解报告：绿联25000mAh 145W笔记本充电宝
来源:充电头网发布时间:2022-11-052804浏览
询问 AI前言
大容量的充电宝能够提供长时间的续航，并且支持大功率输出，可以满足笔记本电脑的充电需求。并且支持大功率输出的充电宝，自身充电的速度也很快，虽然说价格相比18W快充的充电宝有所提升，但是使用场合也得到了大大的拓展，十分实用。
绿联推出了一款支持145W输出的充电宝，这款充电宝支持65W自充，支持100+45W双口同时输出，能够同时满足两台笔记本应急充电。充电宝内置25000mAh电池，能量为90Wh，能够满足乘坐飞机和火车的要求。下面充电头网就对绿联这款充电宝进行拆解，看看内部做工和用料如何。
此前充电头网还拆解过绿联20000mAh 45W双向快充移动电源、绿联10000mAh磁吸无线充移动电源、绿联MFi认证10000mAh双向快充移动电源等产品，欢迎查阅。

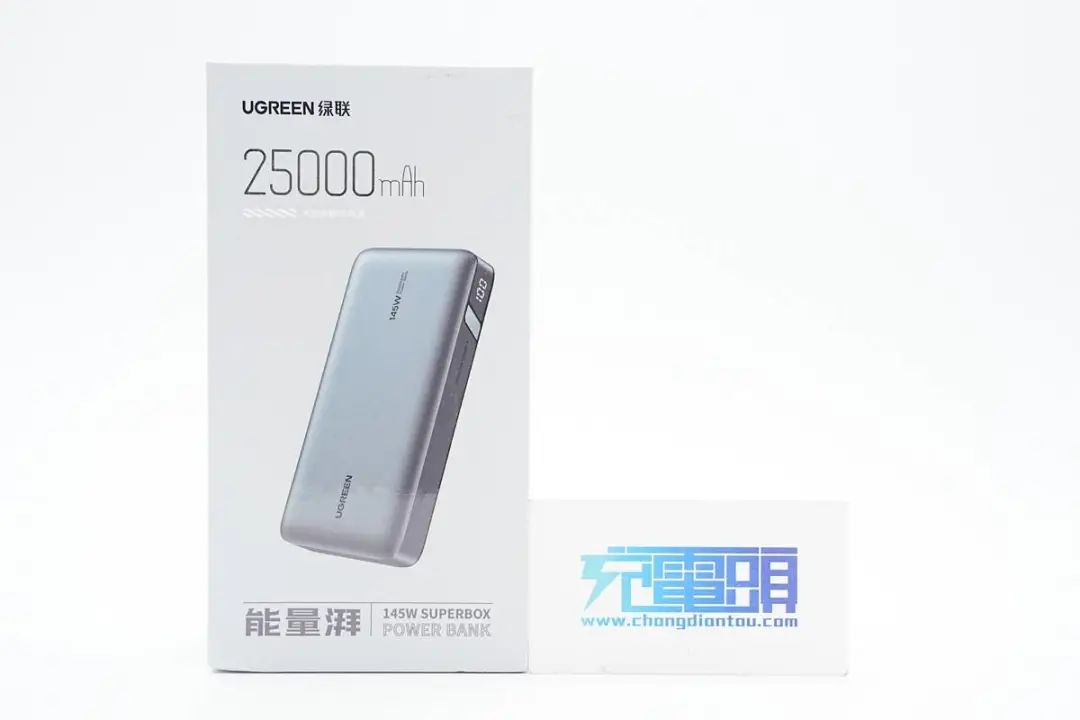

包装盒正面印有UGREEN绿联品牌、25000mAh、充电宝外观以及名称。
移动电源可适用笔记本、平板、手机、蓝牙耳机、Switch、运动相机、Mini 无人机等设备。

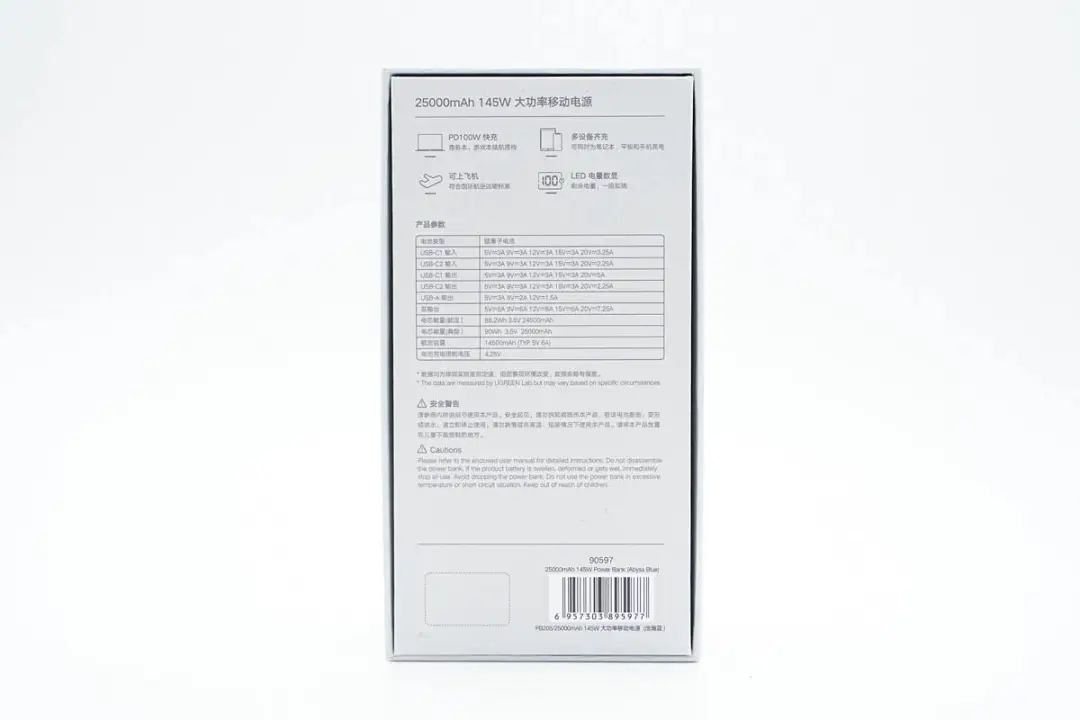

背面印有产品四大卖点以及参数，可携带上飞机，差旅十分方便。

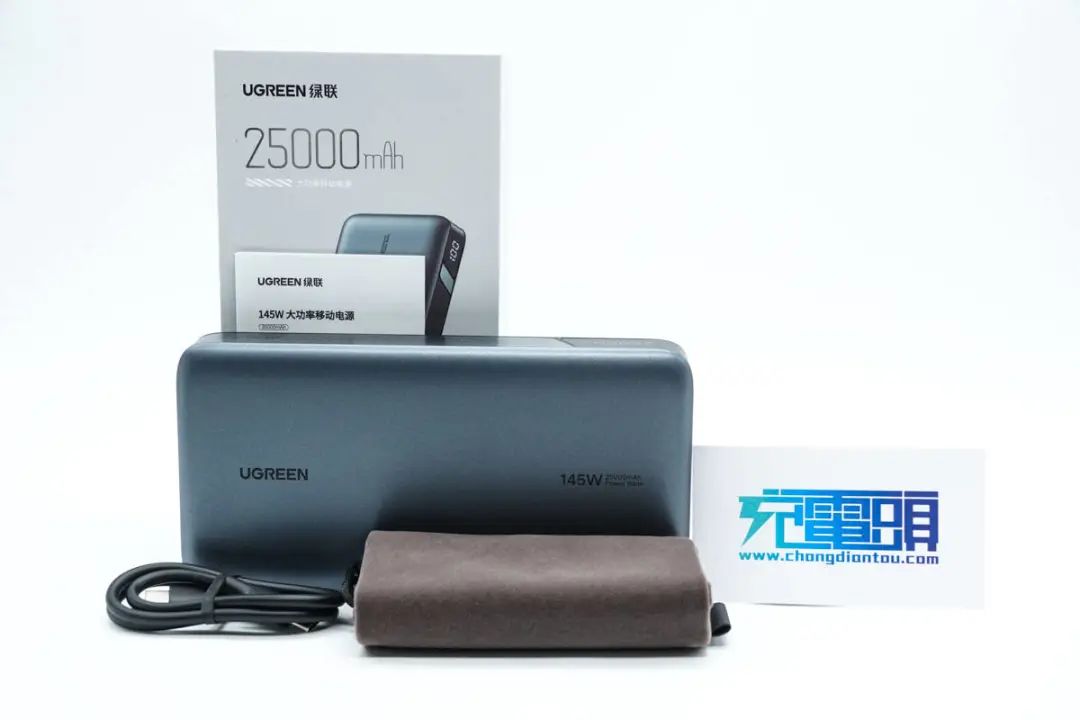

包装内含移动电源、数据线以及收纳袋，移动电源外部用防刮塑料膜保护。

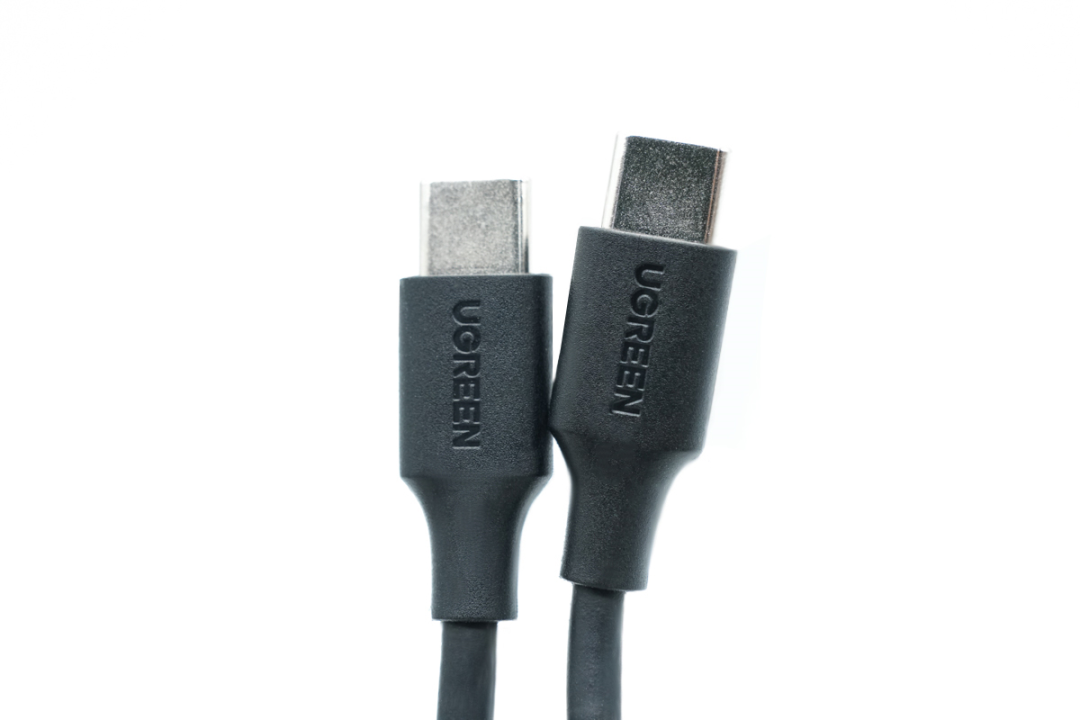

附带线缆是CC短线，方便日常携带和使用。

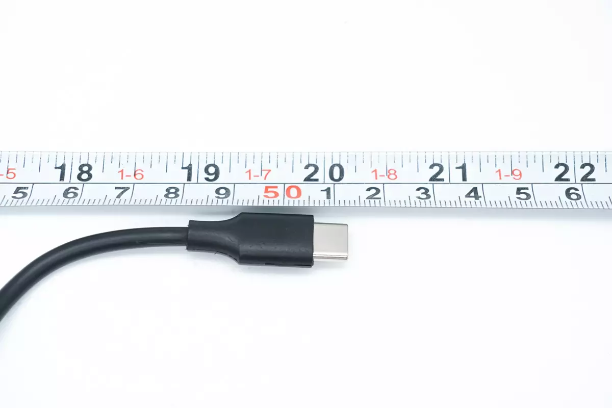

测得数据线长度约为0.5米。

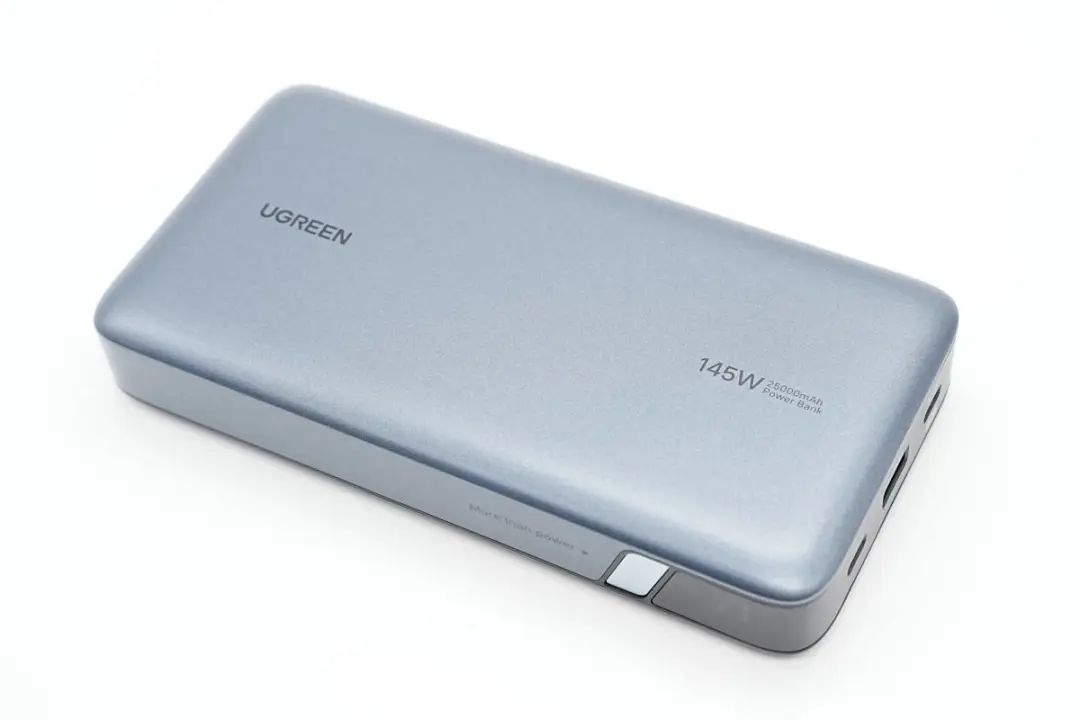

移动电源采用扁平长方体造型设计，外壳采用PC防火材质，顶面以及侧面喷刷银灰色涂料，增加产品颜值手感。

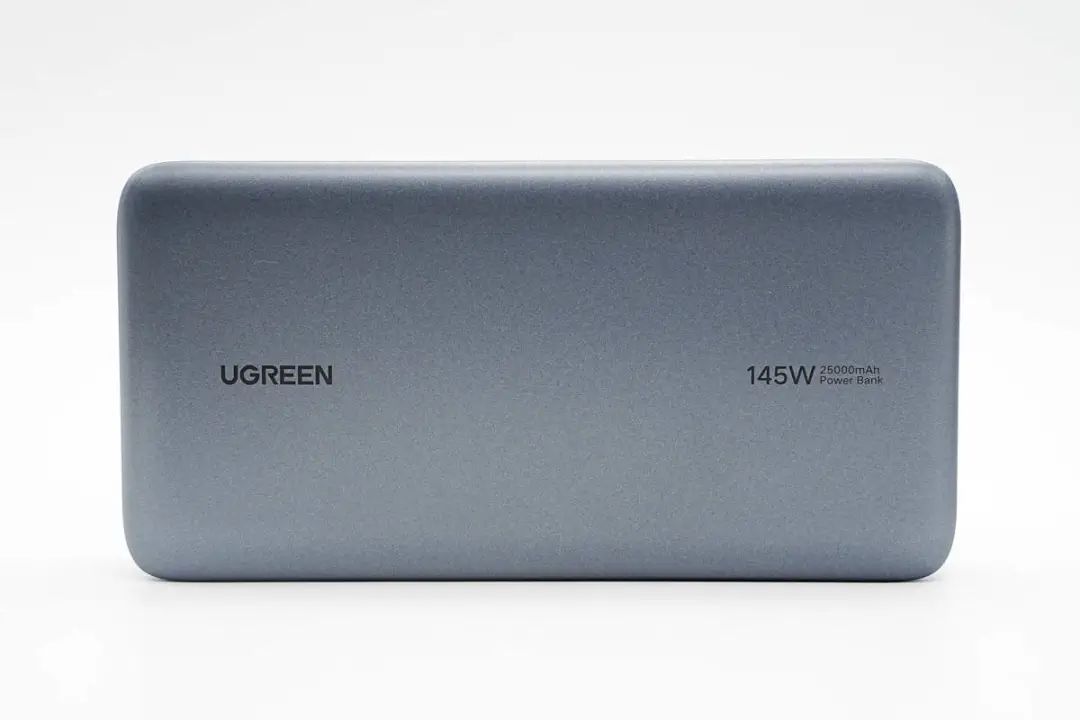

顶面印有UGREEN品牌以及145W 25000mAh Power Bank名称。

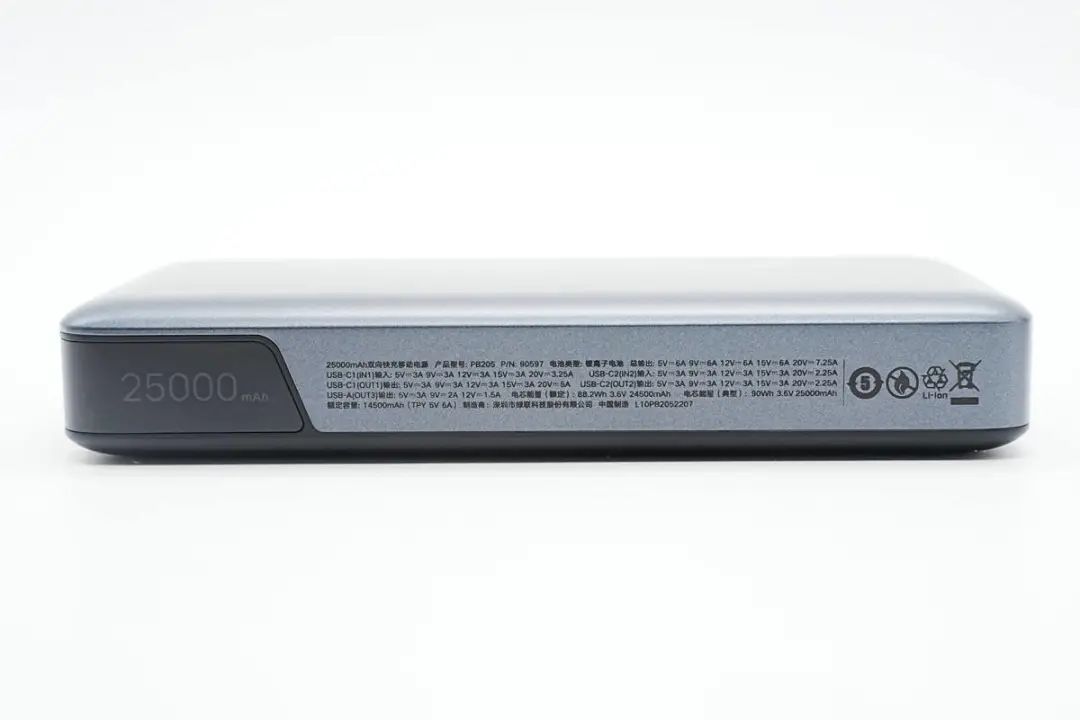

侧面印有产品参数。

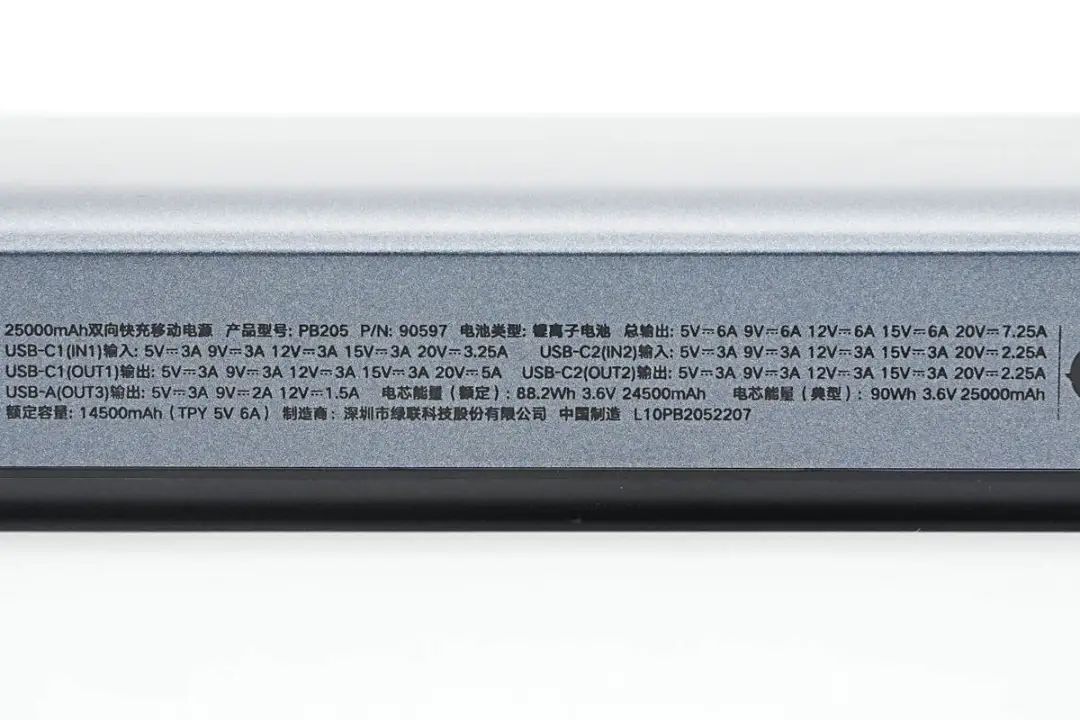

产品参数特写型号：PB205电池类型：锂离子电池总输出：5V6A、9V6A、12V6A、15V6A、20V7.25AUSB-C1输入：5V3A、9V3A、12V3A、15V3A、20V3.25AUSB-C1输出：5V3A、9V3A、12V3A、15V3A、20V5AUSB-C2输入/输出：5V3A、9V3A、12V3A、15V3A、20V2.25AUSB-A输出：5V3A、9V2A、12V1.5A电芯能量（额定）：88.2Wh 3.6V 24500mAh电芯能量（典型）：90Wh 3.6V 25000mAh额定容量：14500mAh（TPY 5V6A）制造商：深圳市绿联科技股份有限公司

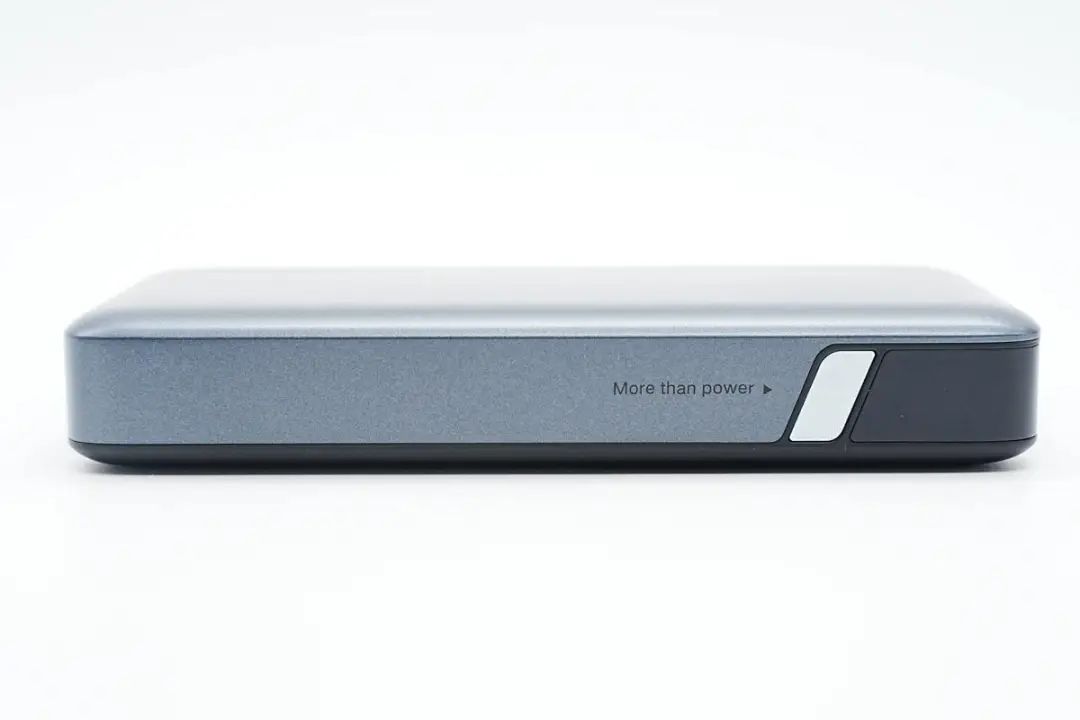

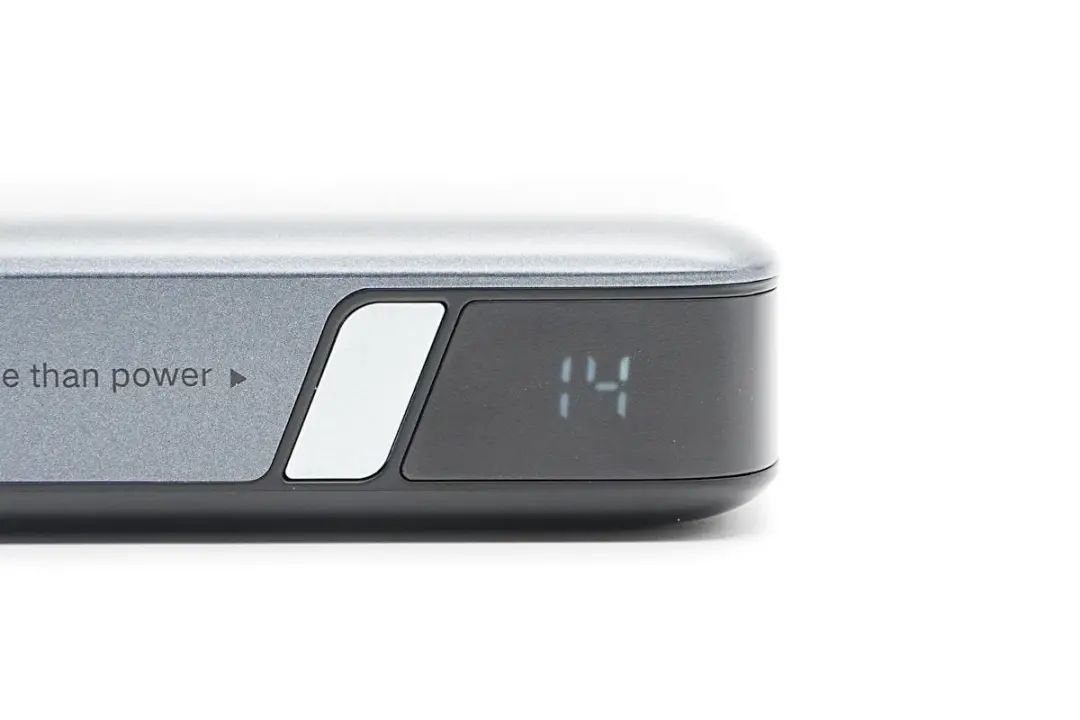

另一侧设有电源键以及数显屏。
按下电源键开启显示屏，可实时精确显示剩余电量。

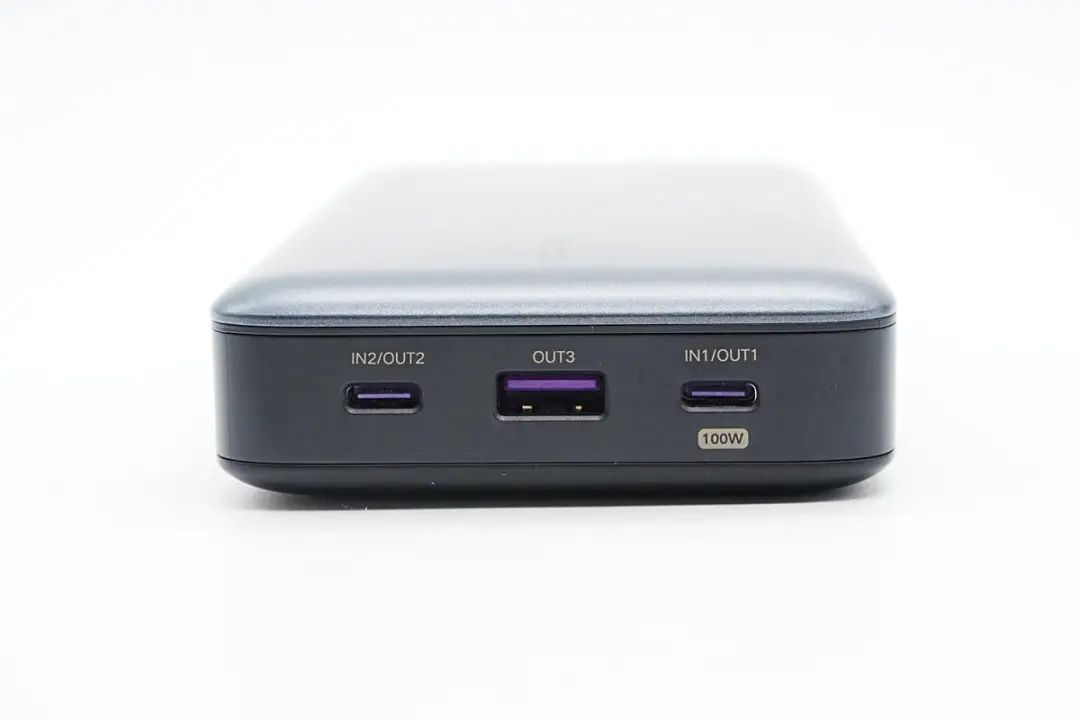

顶部配有2C1A三个USB接口，均为紫色胶芯。

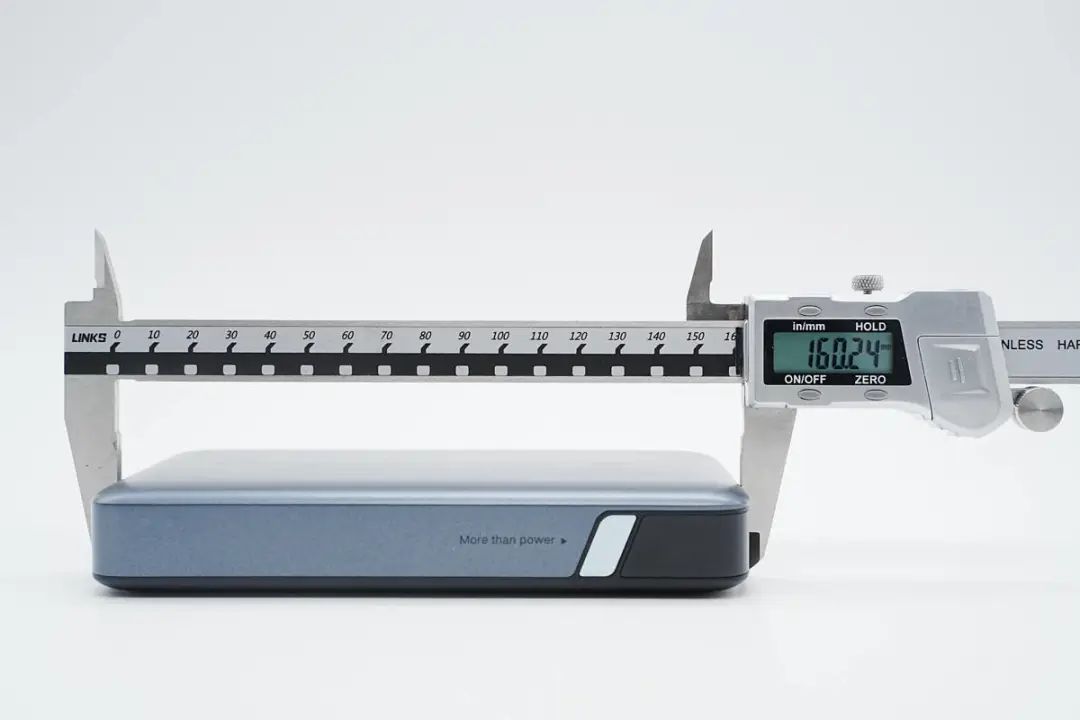

测得机身长度为160.24mm。

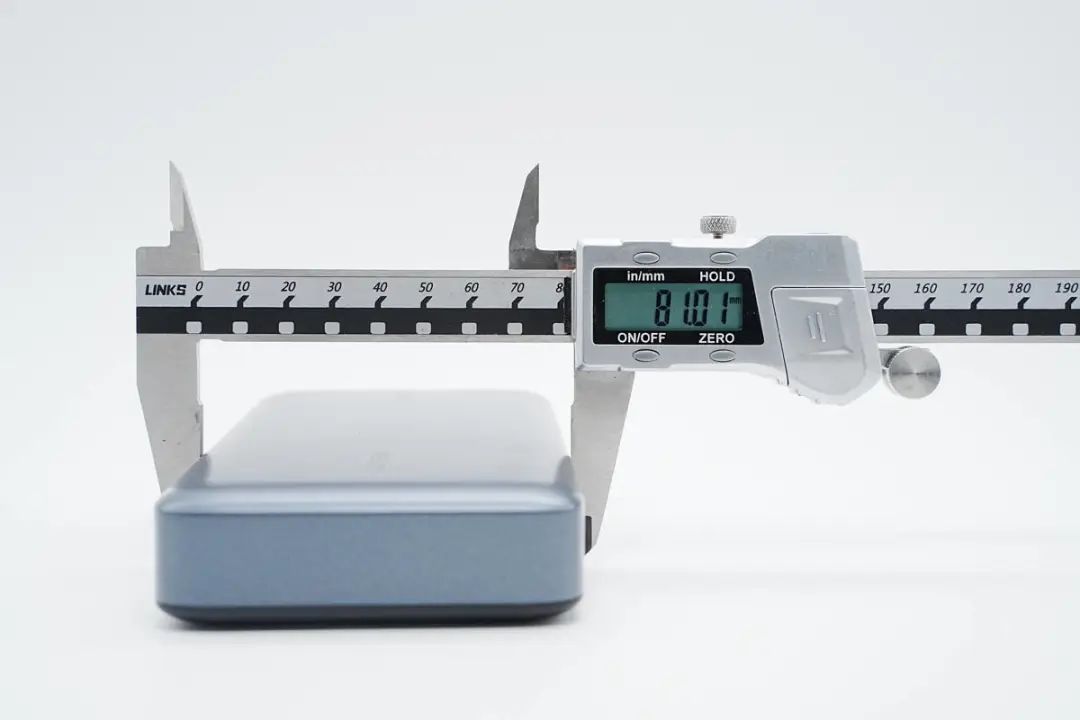

宽度为81.01mm。

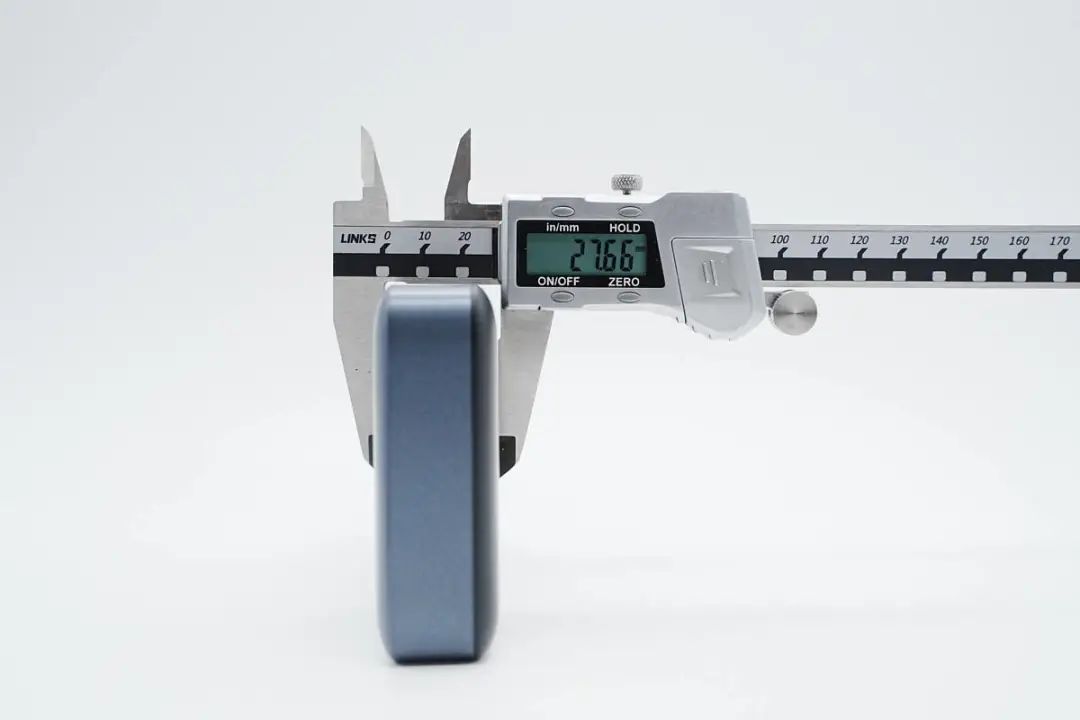

厚度为27.66mm。

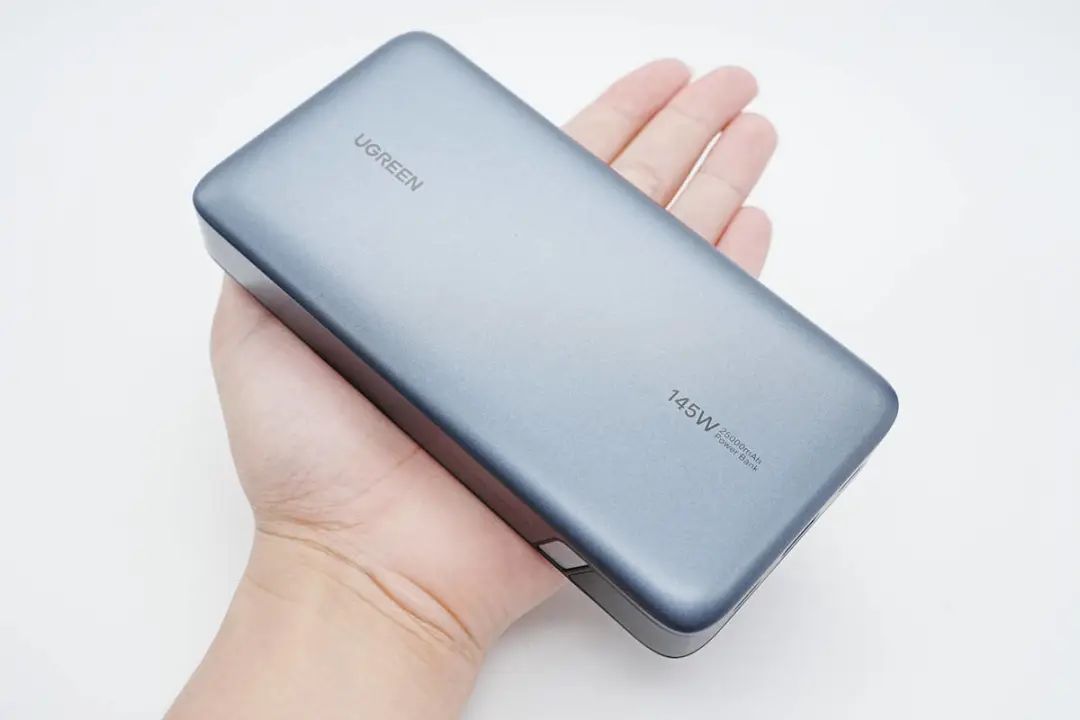

拿在手上的大小直观感受。

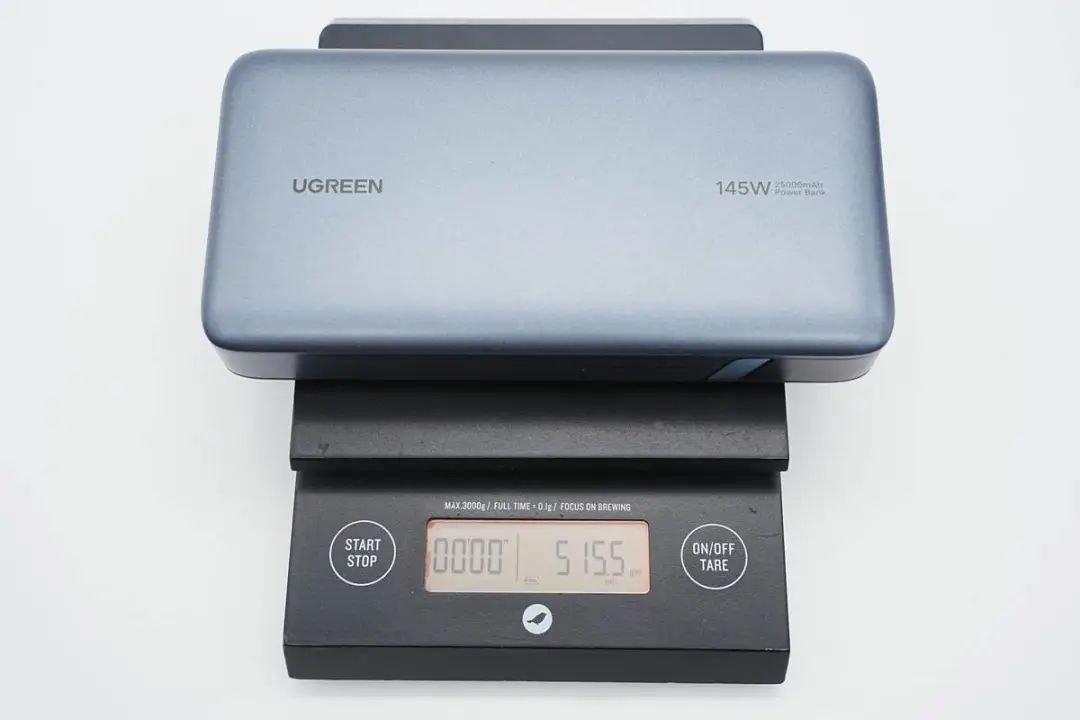

净重约为516g。

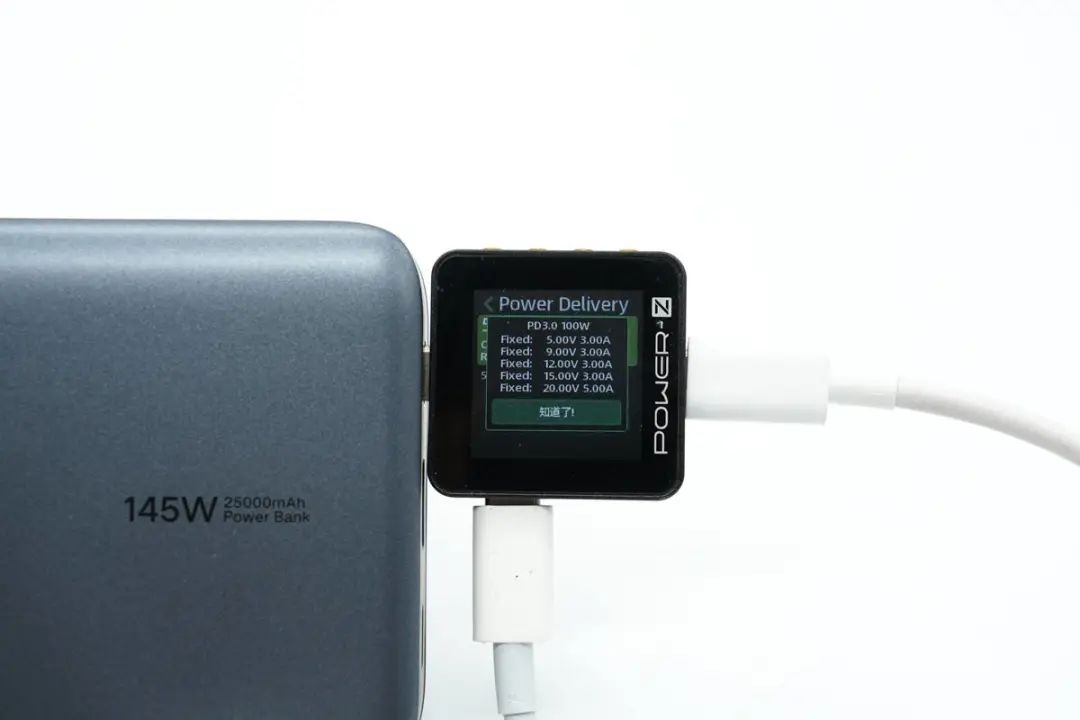

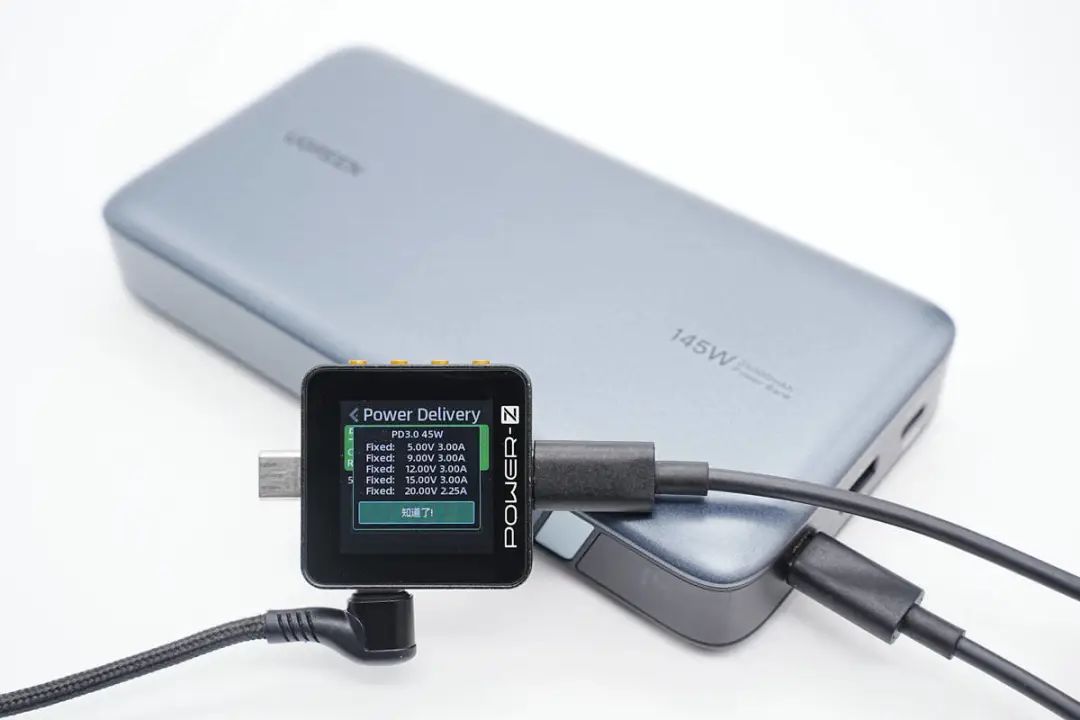

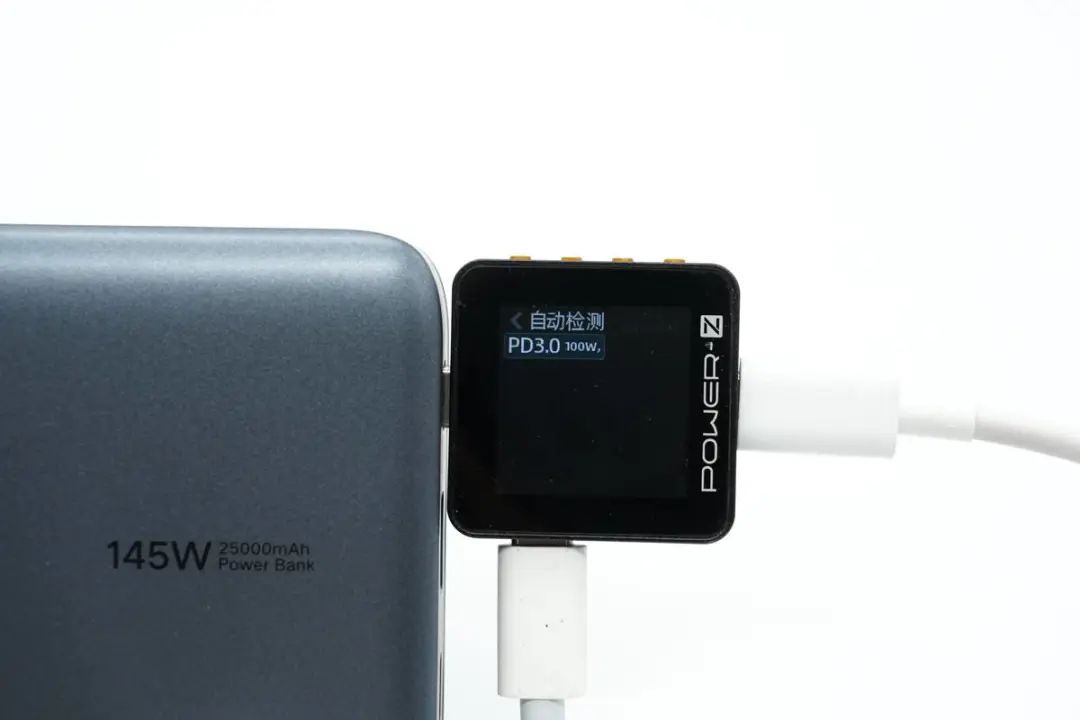

使用ChargerLAB POWER-Z KM002C测得USB-C1口支持PD3.0快充协议。
并且具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位。

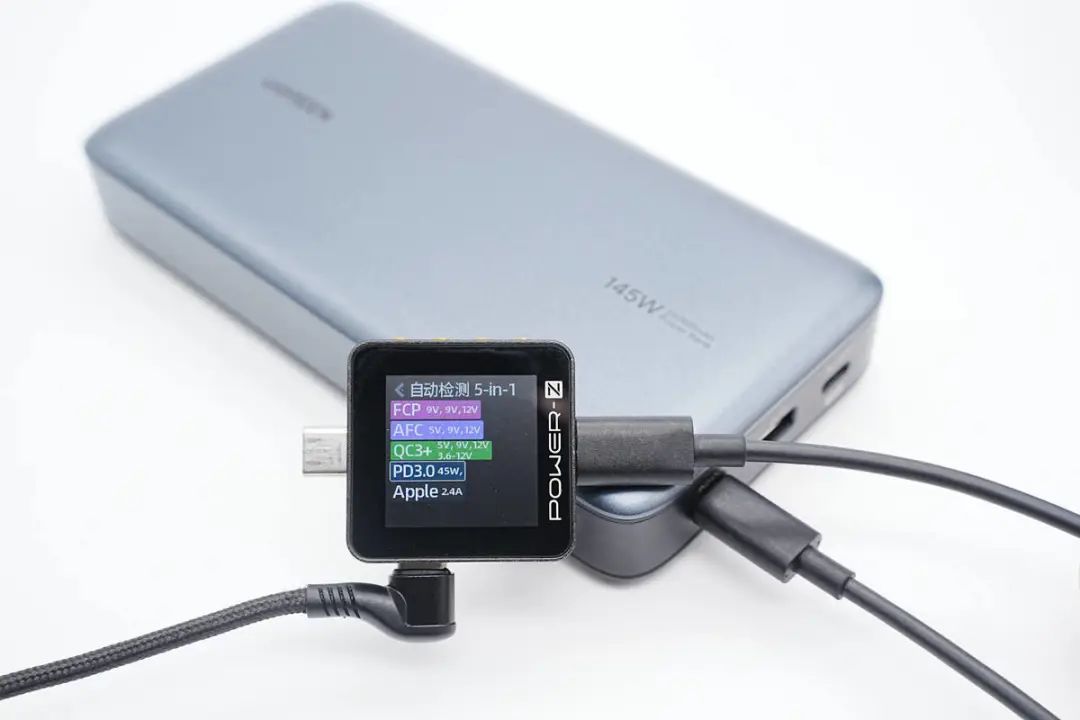

测得USB-C2口支持FCP、AFC、QC3+、PD3.0、Apple2.4A充电协议。
并且具备5V3A、9V3A、12V3A、15V3A、20V2.25A五组固定电压档位。

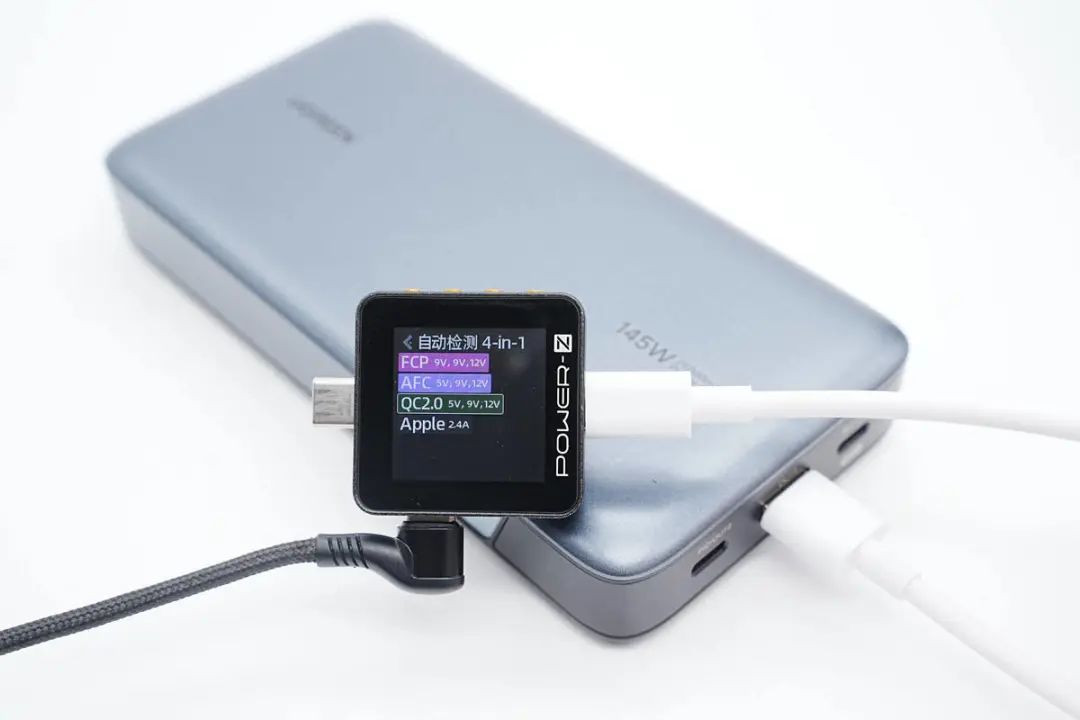

测得USB-A口支持FCP、AFC、QC2.0、Apple2.4A充电协议。

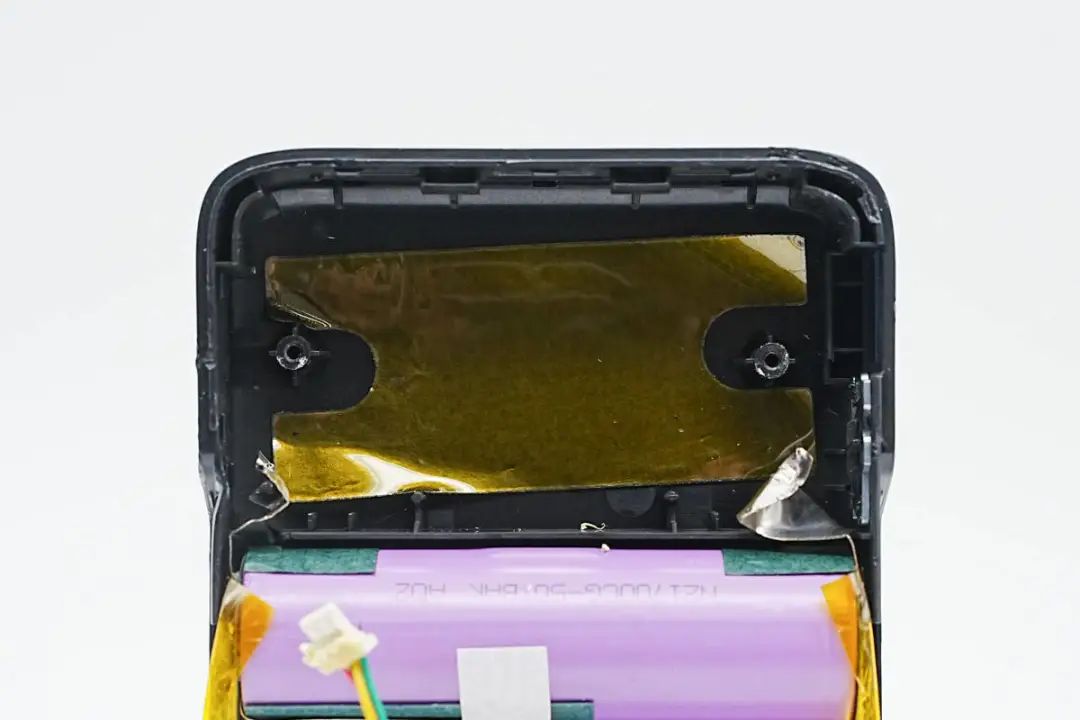

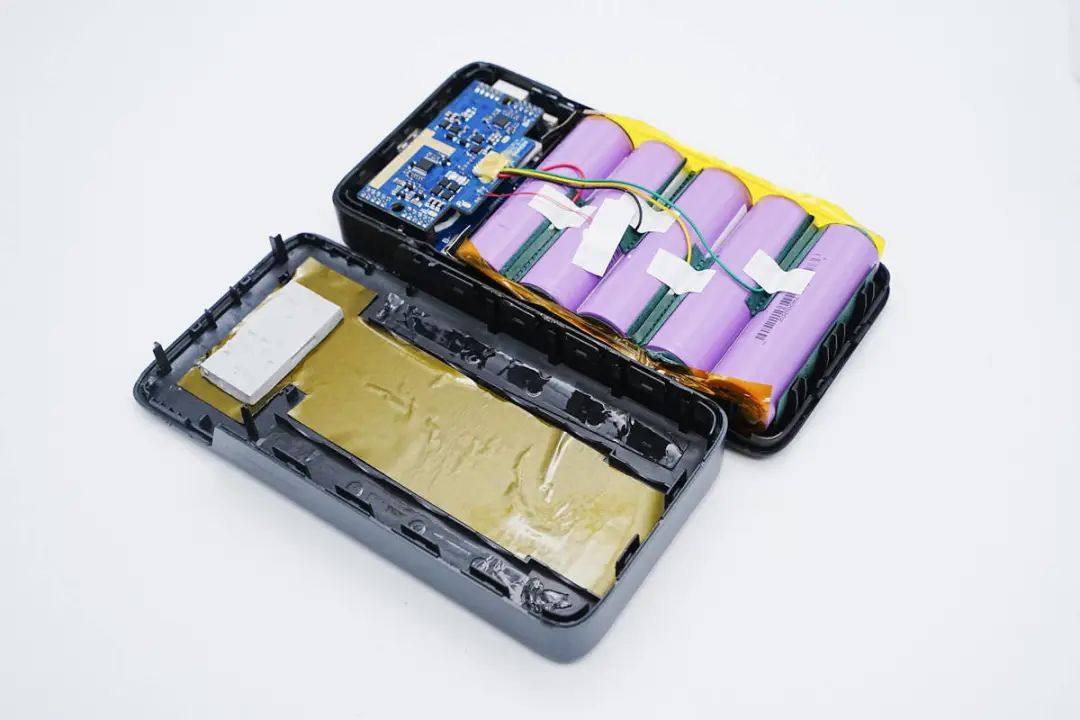

沿外壳接缝撬开外壳，移动电源内部为五串21700电池组，外壳内部对应PCBA模块的位置粘贴导热垫和石墨导热贴散热。

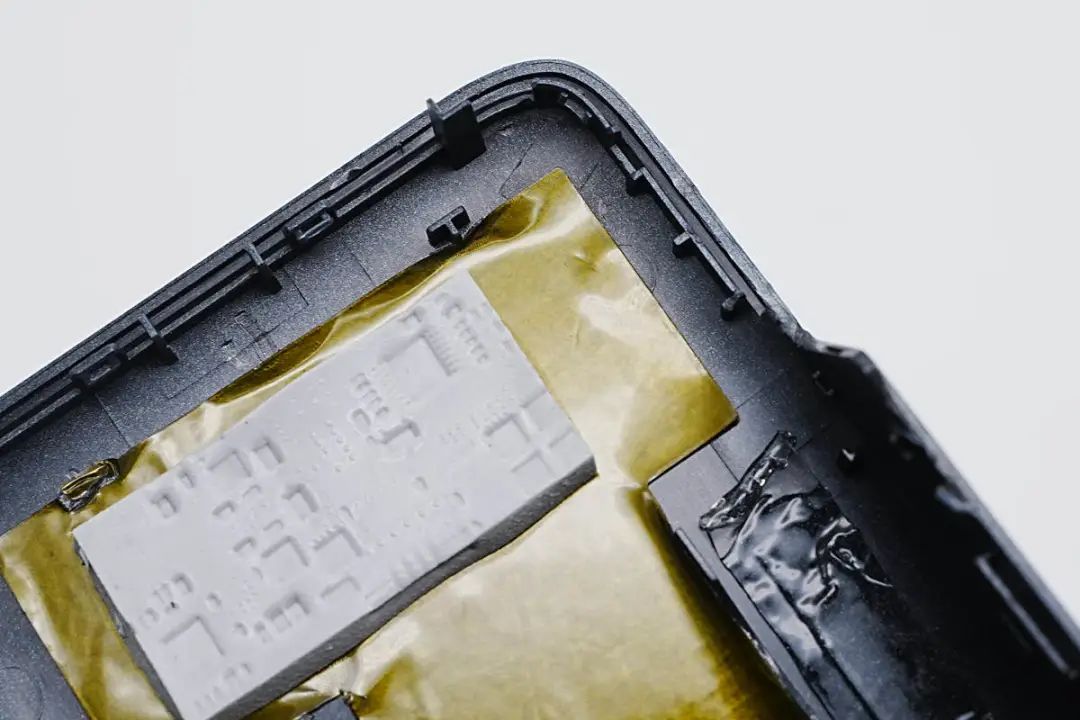

外壳内部的导热垫特写，接触PCBA导热。另一面连接到石墨导热贴上，增大散热面积。

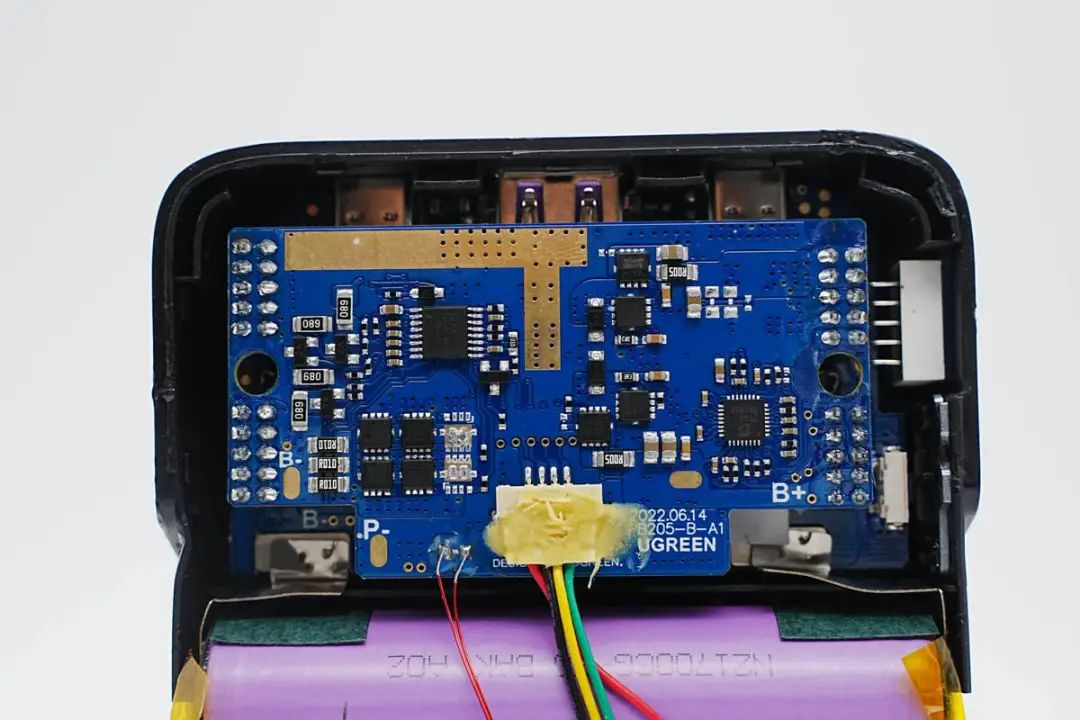

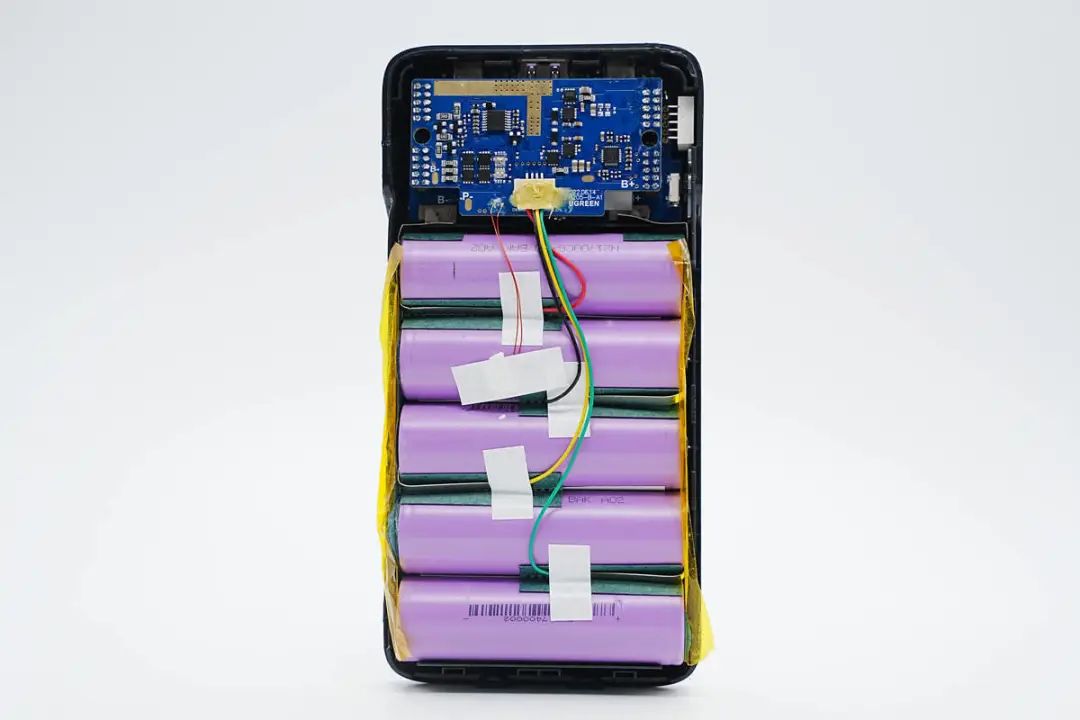

移动电源内部一览，顶部为PCBA模块，下方为五串的21700电池，电池分体电压采集线和热敏电阻连接到PCBA上。

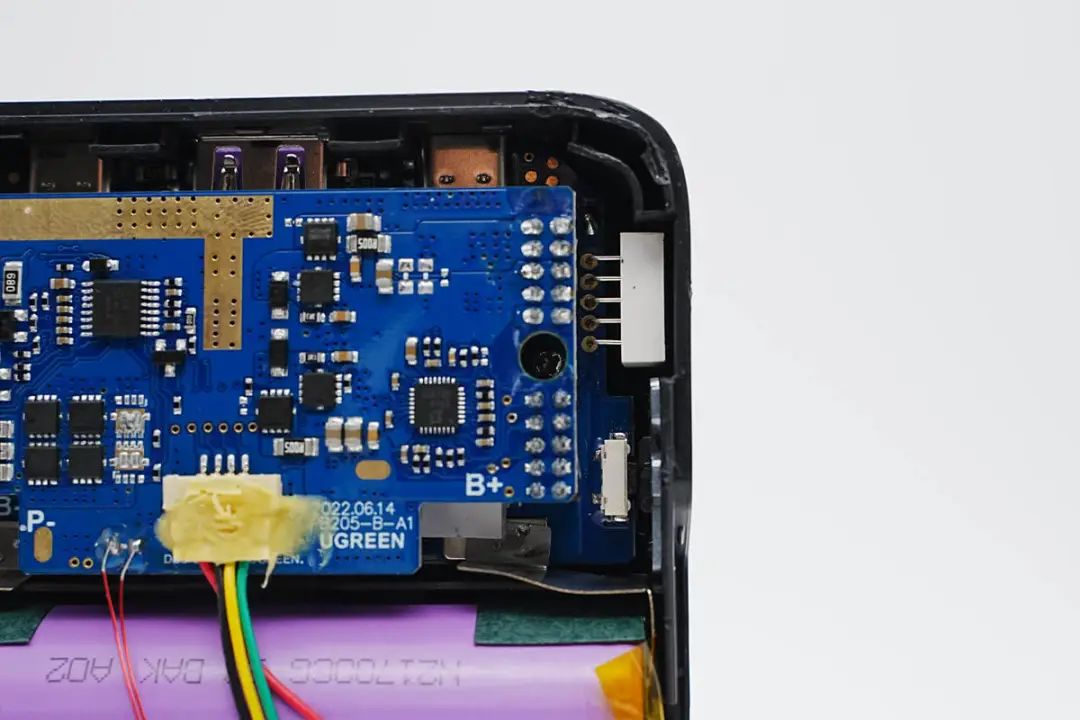

PCBA模块一览，焊接电池保护电路和一路升降压电压转换电路，电池分体电压采集线通过连接器连接，并打胶固定。
在上层PCBA模块两侧的开孔中是固定下层PCBA的螺丝。

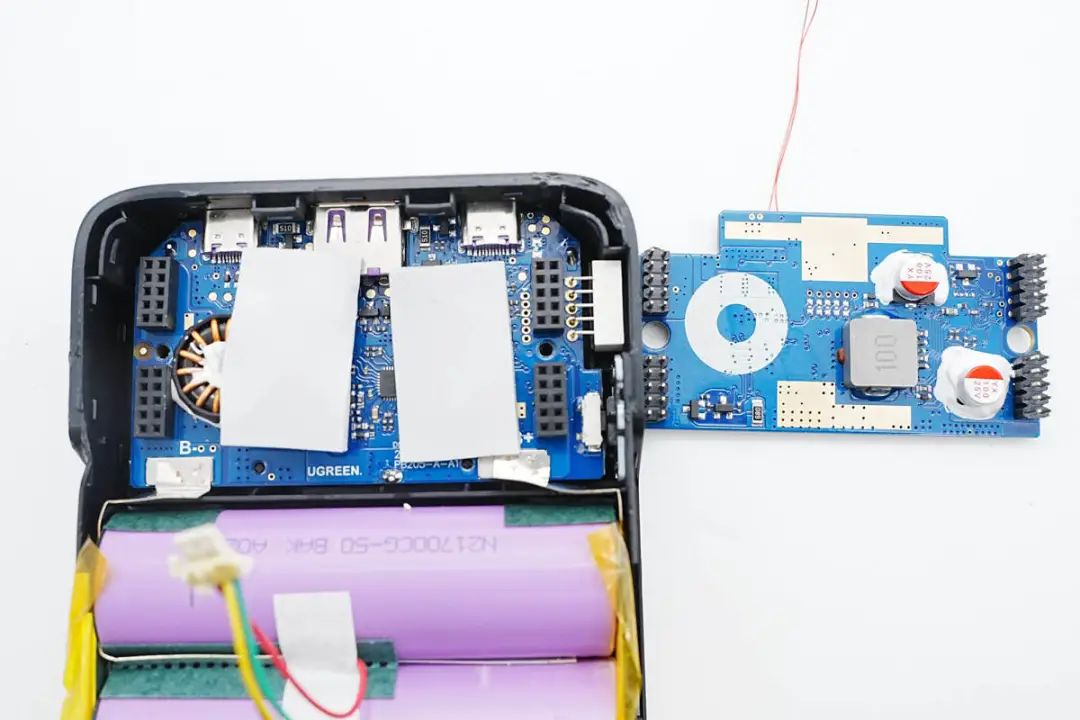

拆下上层PCBA，两块PCBA通过排针连接，在两块PCBA之间贴有导热垫用于均热。

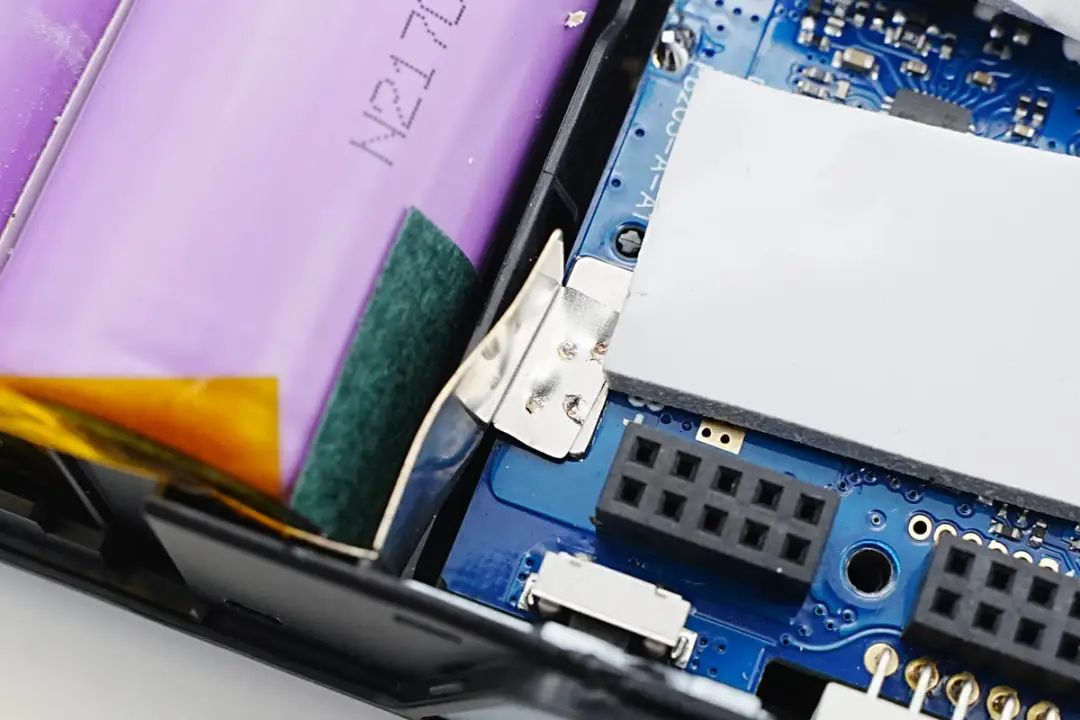

电池正极通过点焊连接到PCB上。

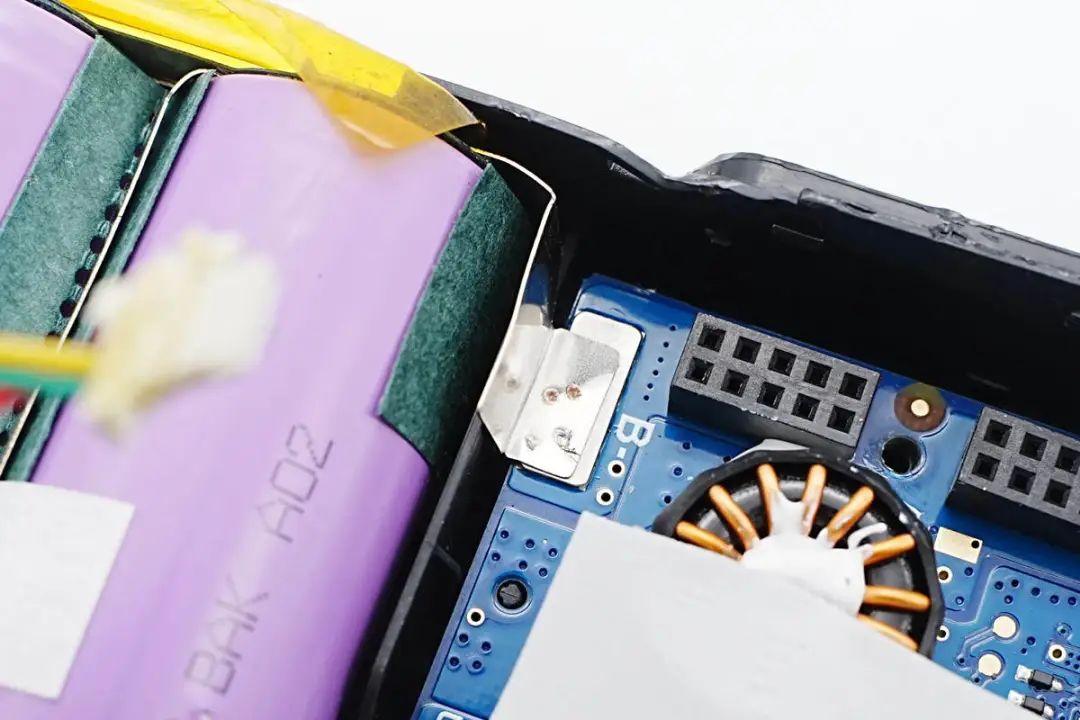

电池负极也是通过点焊连接到PCB上。
剪断镍带，拆出移动电源内部的PCBA模块。

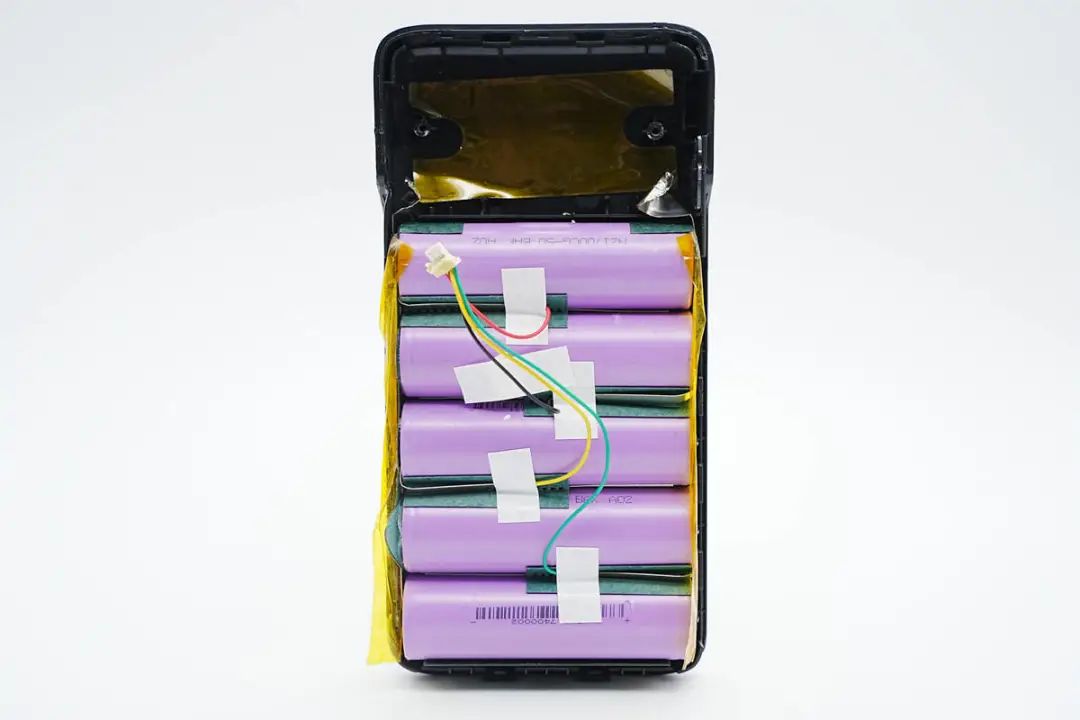

外壳内部对应PCBA模块的位置粘贴石墨导热贴散热。

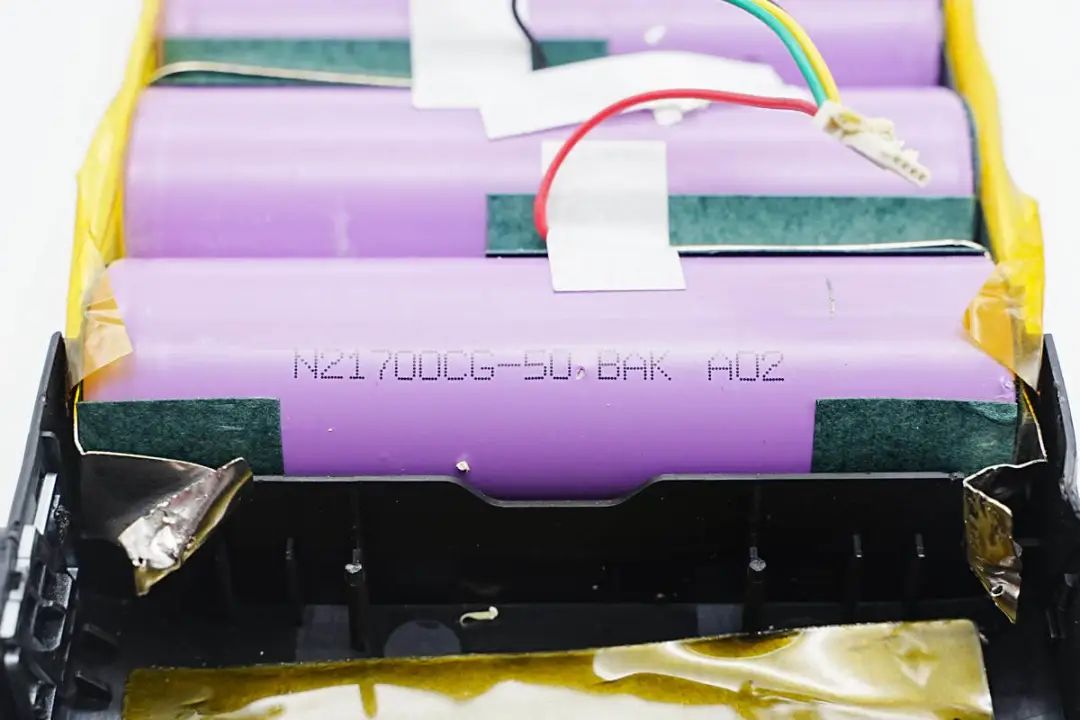

移动电源内部使用21700电芯，5000mAh，BAK表示来自比克，共使用五节串联组成25000mAh容量。21700电芯拥有800次循环寿命，是普通国标GB/T35590的2.6倍。

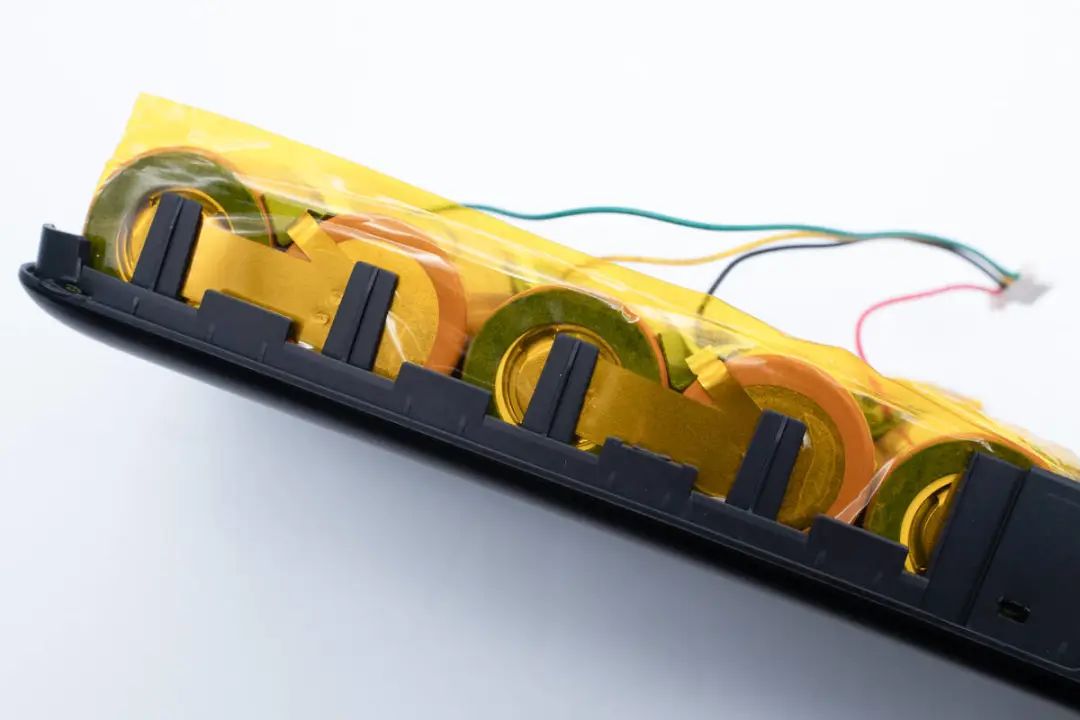

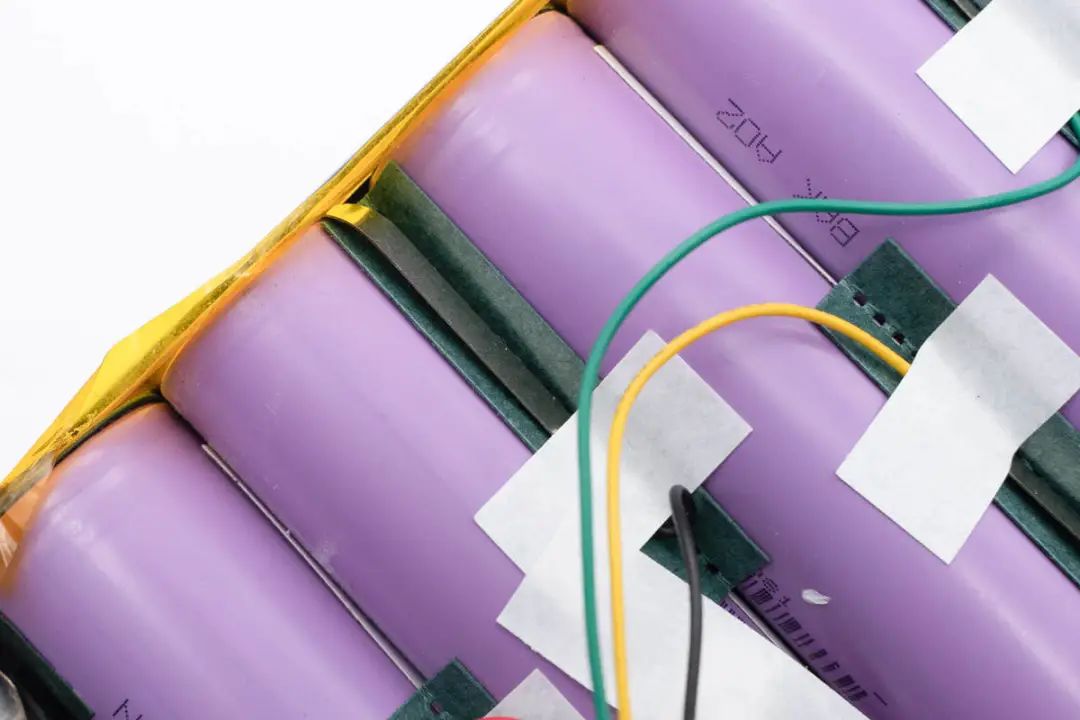

侧面看到电池正极正确粘贴青稞纸绝缘，串联镍带粘贴胶带绝缘。
电池分体电压采集镍带采用青稞纸绝缘，并粘贴贴纸固定。

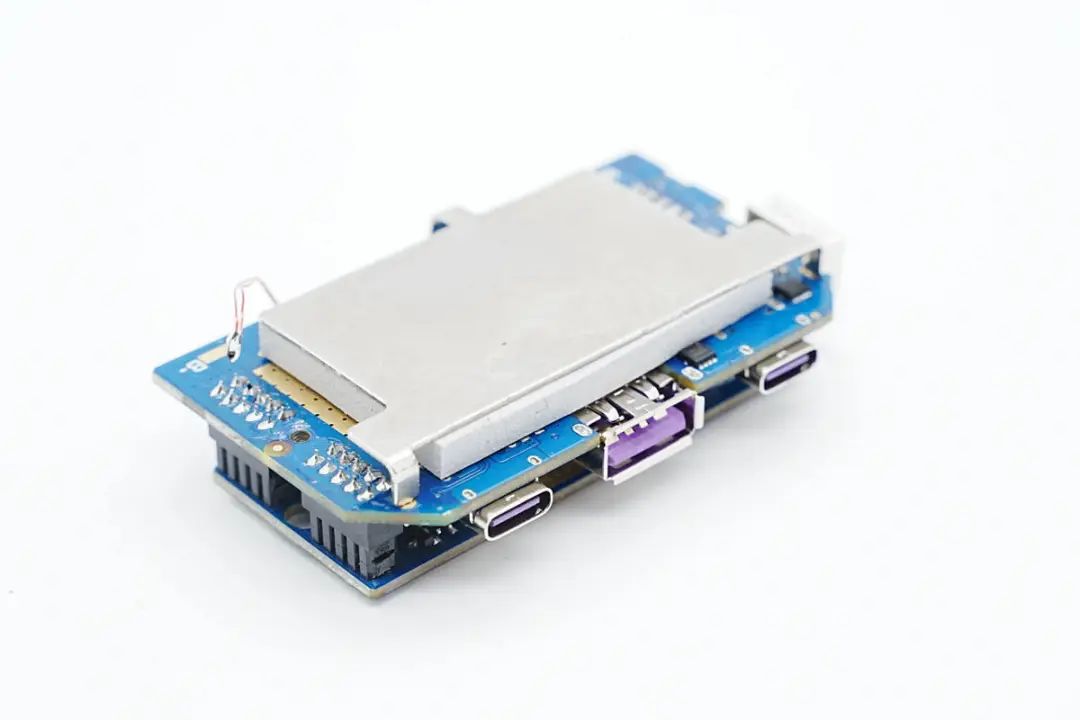

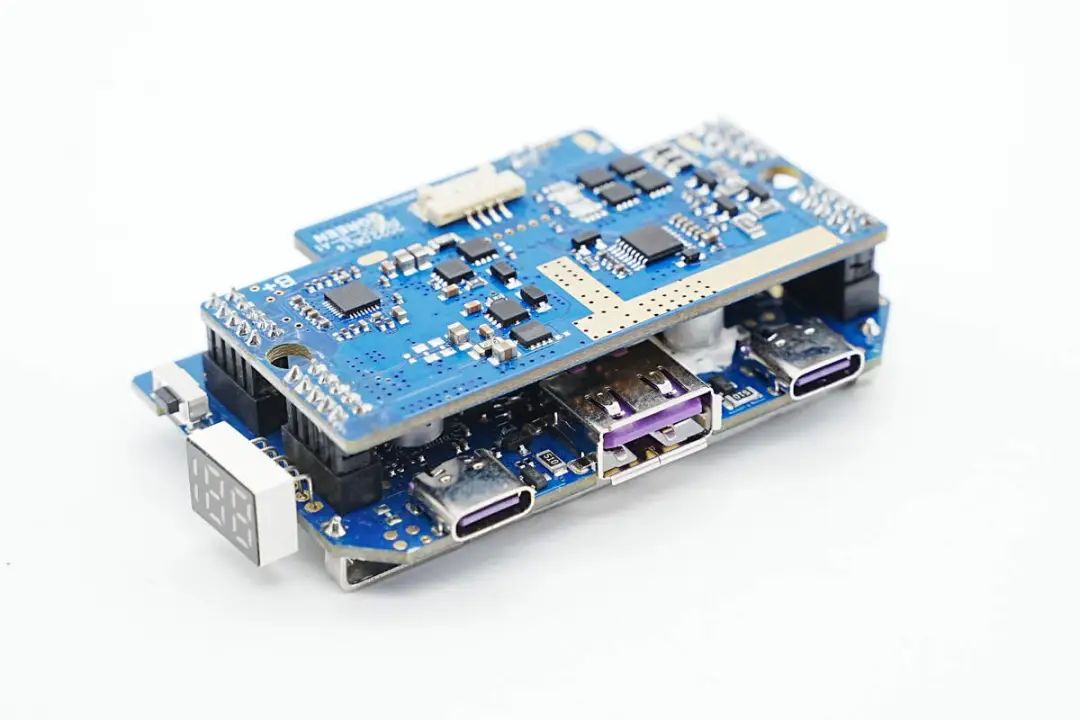

接下来开始观察PCBA模块，PCBA模块采用两块PCB组合，通过排针连接。
PCBA模块背面焊接固定一片散热片，通过导热垫为主板上的元件散热。

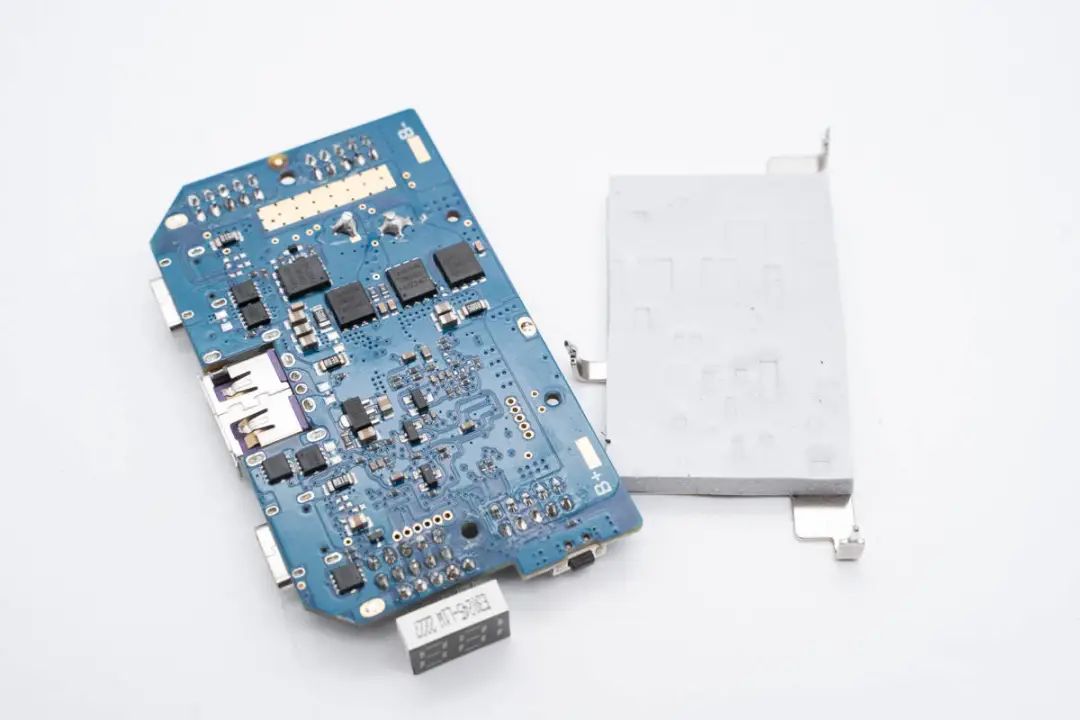

焊接拆下背面的散热片，开始观察PCBA表面元件。

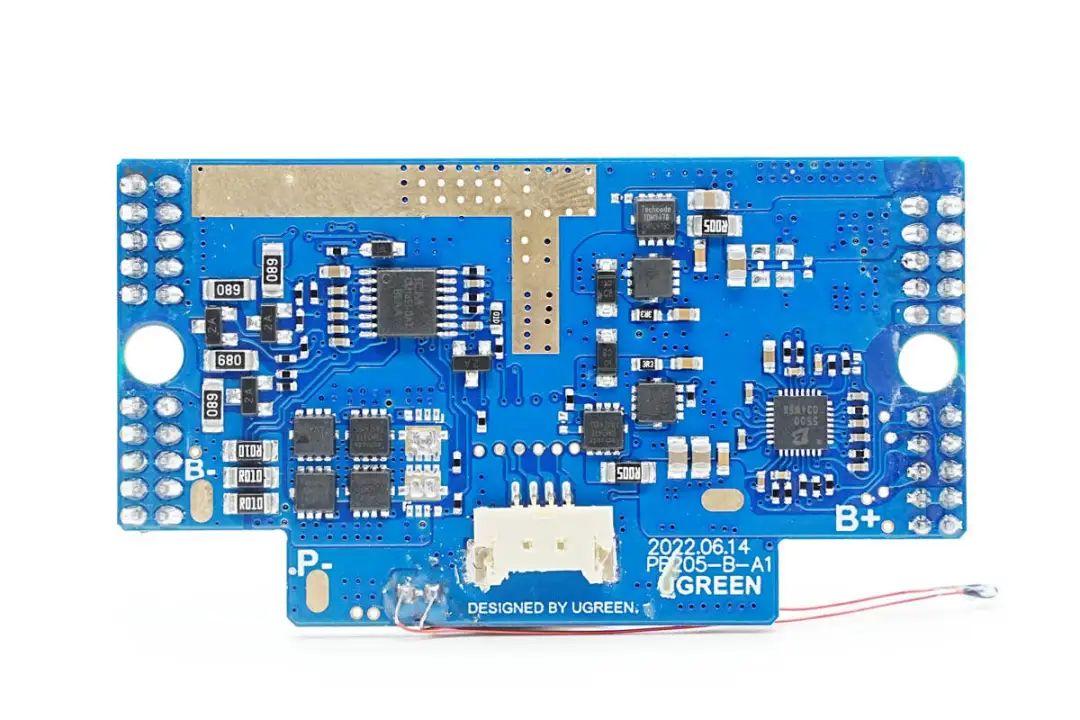

顶部PCBA焊接电池保护电路和一路升降压电路。
另外一面焊接滤波电容和升降压电感，与另一块PCBA通过两侧的排针连接。由于移动电源内部分为顶层和底层两层主板，顶部主板为电池保护电路，首先从顶层的PCB看起。

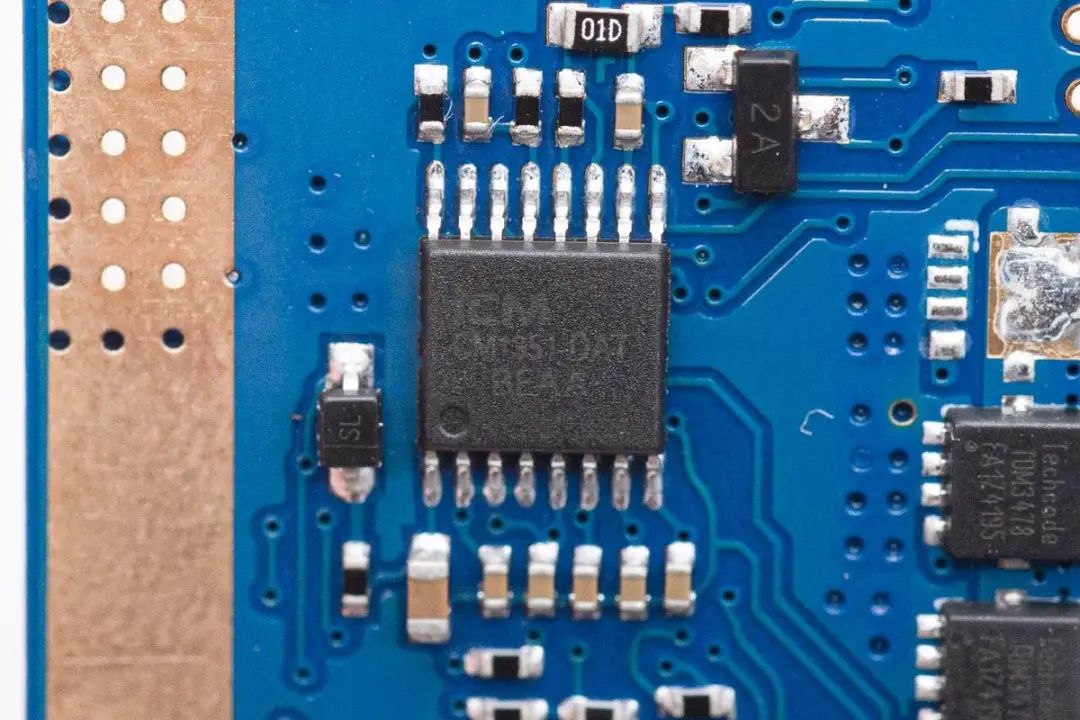

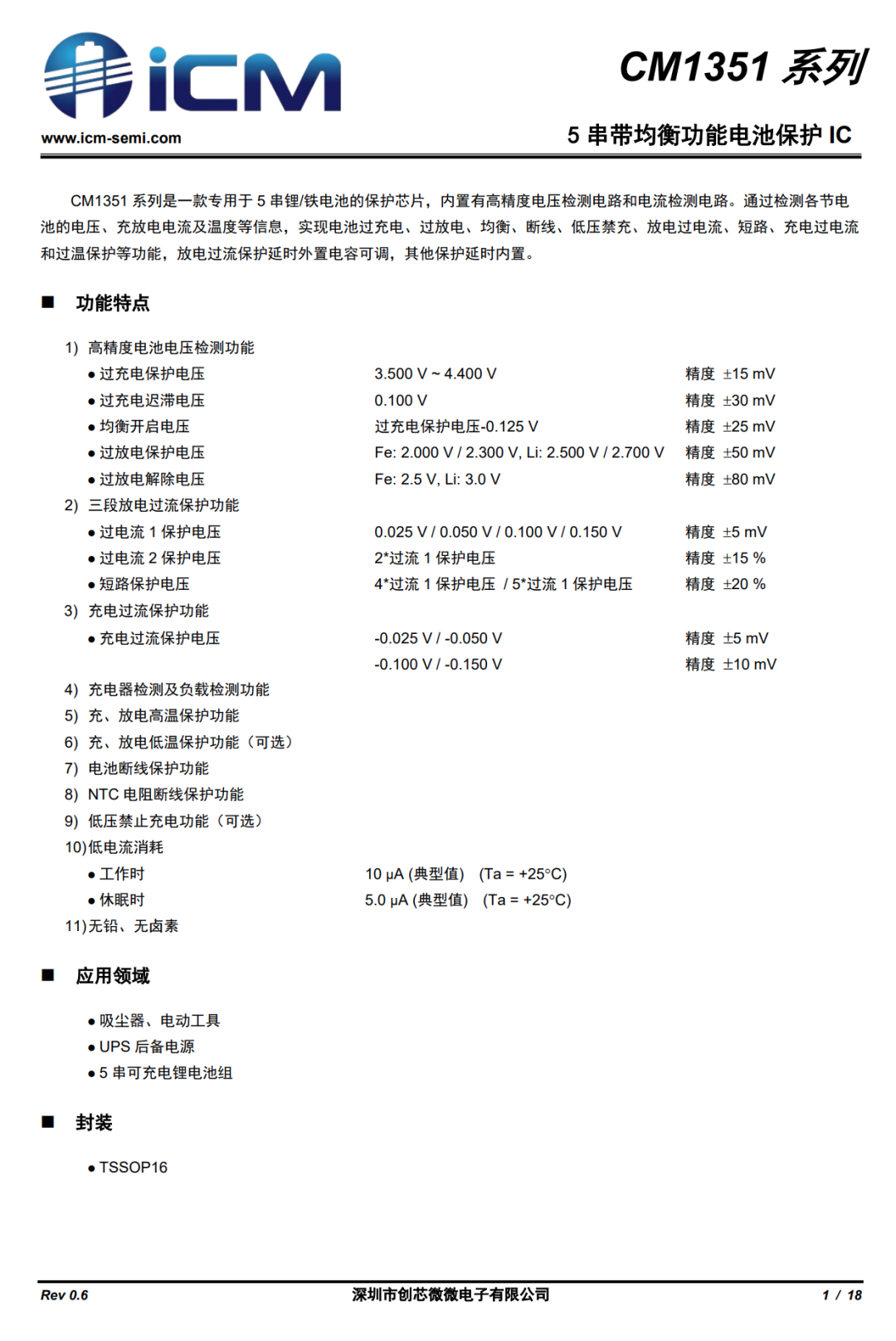

移动电源内部五串电池组保护芯片采用创芯微CM1351，CM1351系列是一款专用于5串锂离子/磷酸铁锂电池的保护芯片，内置有高精度电压检测电路和电流检测电路。通过检测各节电池的电压、充放电电流及温度等信息，实现电池过充电、过放电、均衡、断线、低压禁充、放电过电流、短路、充电过电流和过温保护等功能，放电过流保护延时外置电容可调，其他保护延时内置，芯片内置电池均衡功能。
创芯微CM1351具有15mV电池过充保护精度，支持三段放电过流保护，支持充电过流保护功能，支持电池单体接线断线保护和NTC热敏电阻断线保护功能，能够为多串锂电池组提供完善的保护功能。

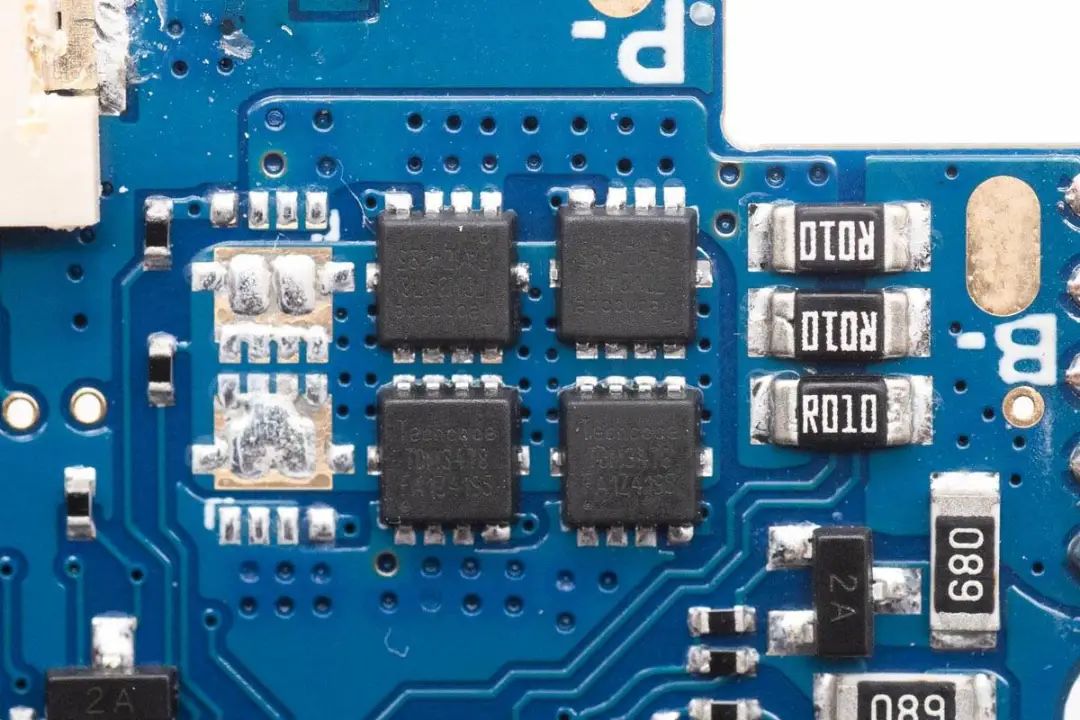

电池保护管来自TECHCODE泰德，型号为TDM3478，是一颗耐压30V的NMOS，导阻为5mΩ，两颗并联，对向串联用于电池保护。右侧三颗并联的R010电阻用于电池电流检测。

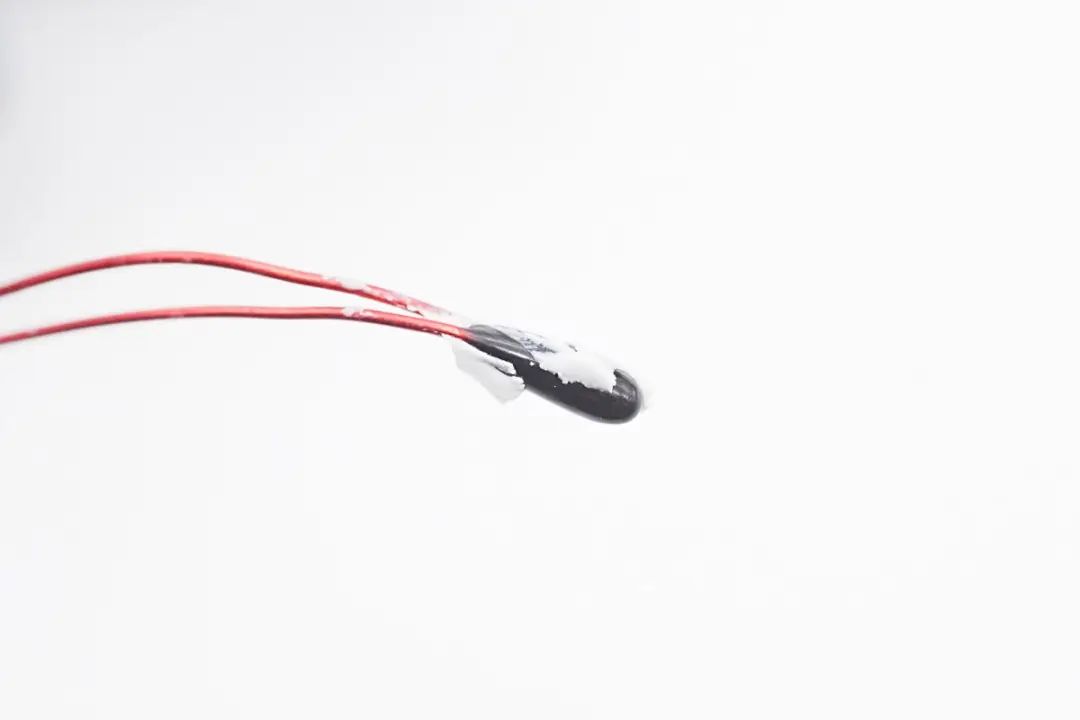

用于检测电池温度的热敏电阻，进行电池的过热保护功能。

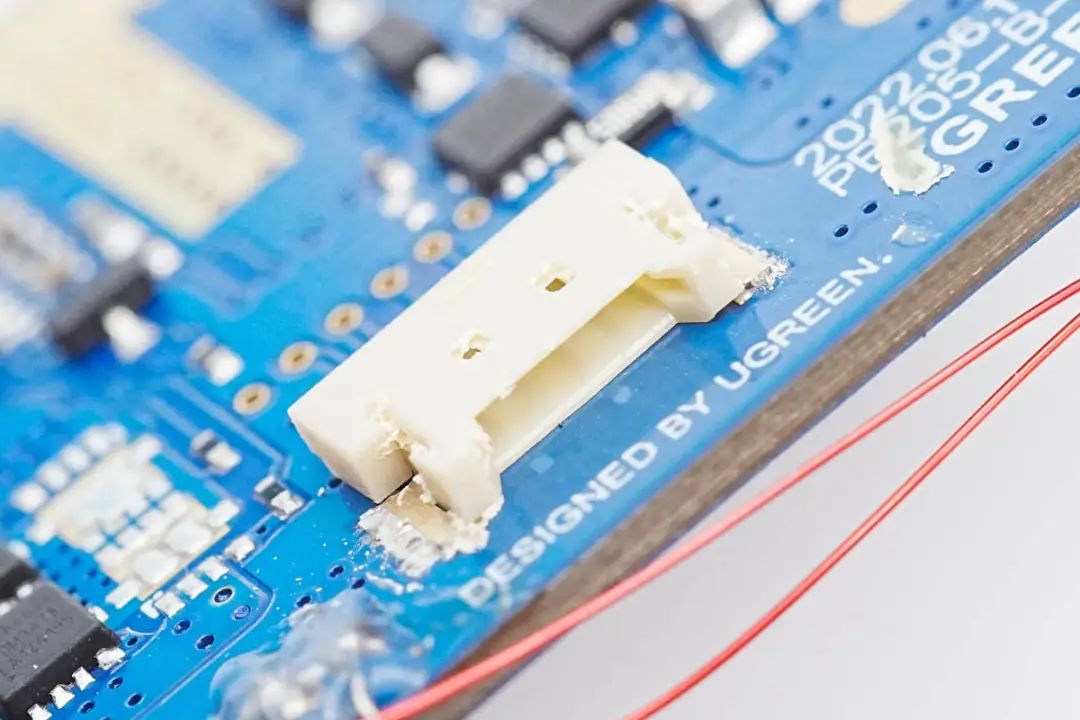

连接电池分体电压检测线的插座。

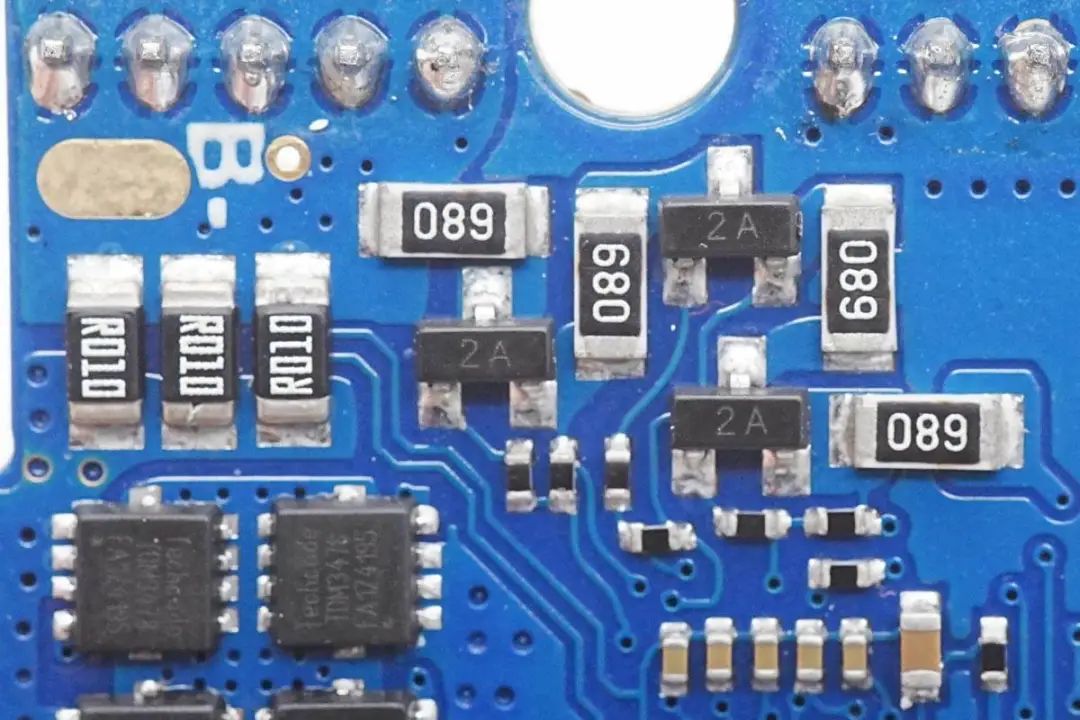

电池均衡电路由五颗三极管和放电电阻组成，正面焊接三颗三极管和四颗放电电阻。

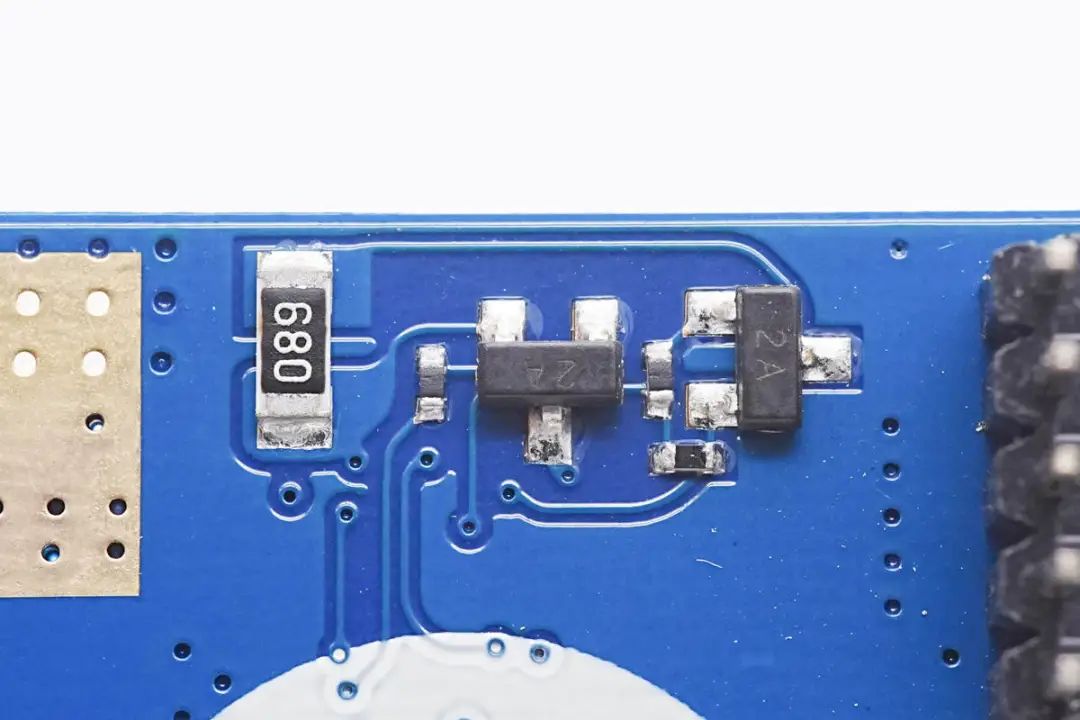

背面焊接两颗三极管和一颗放电电阻，用于五串电池的均衡功能。

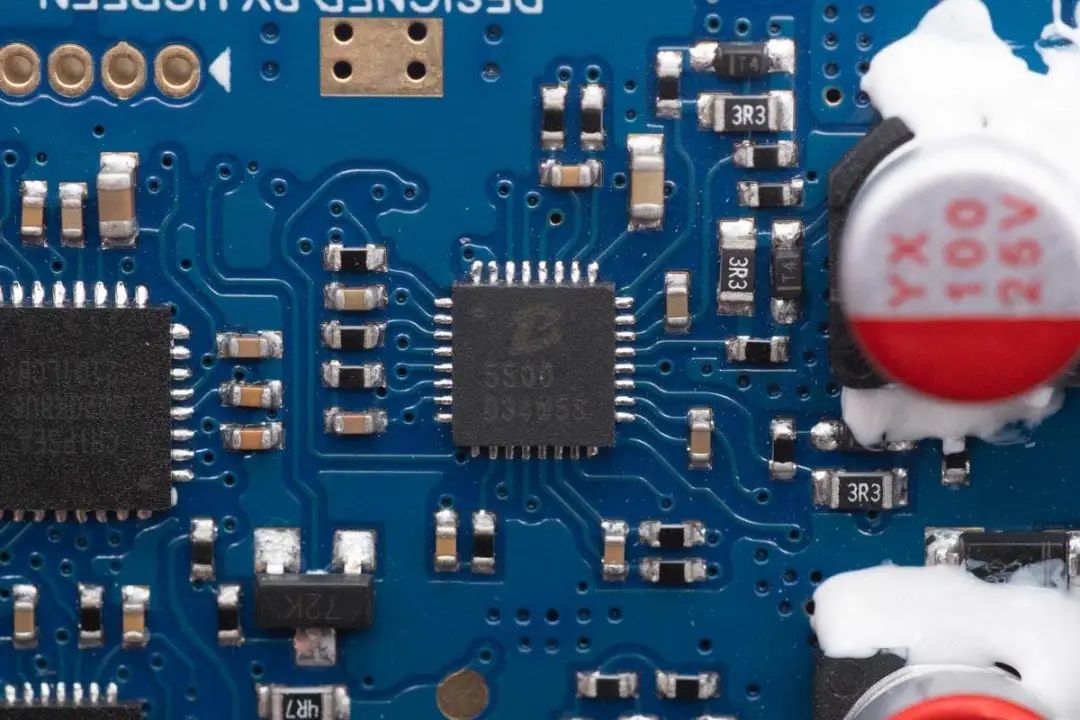

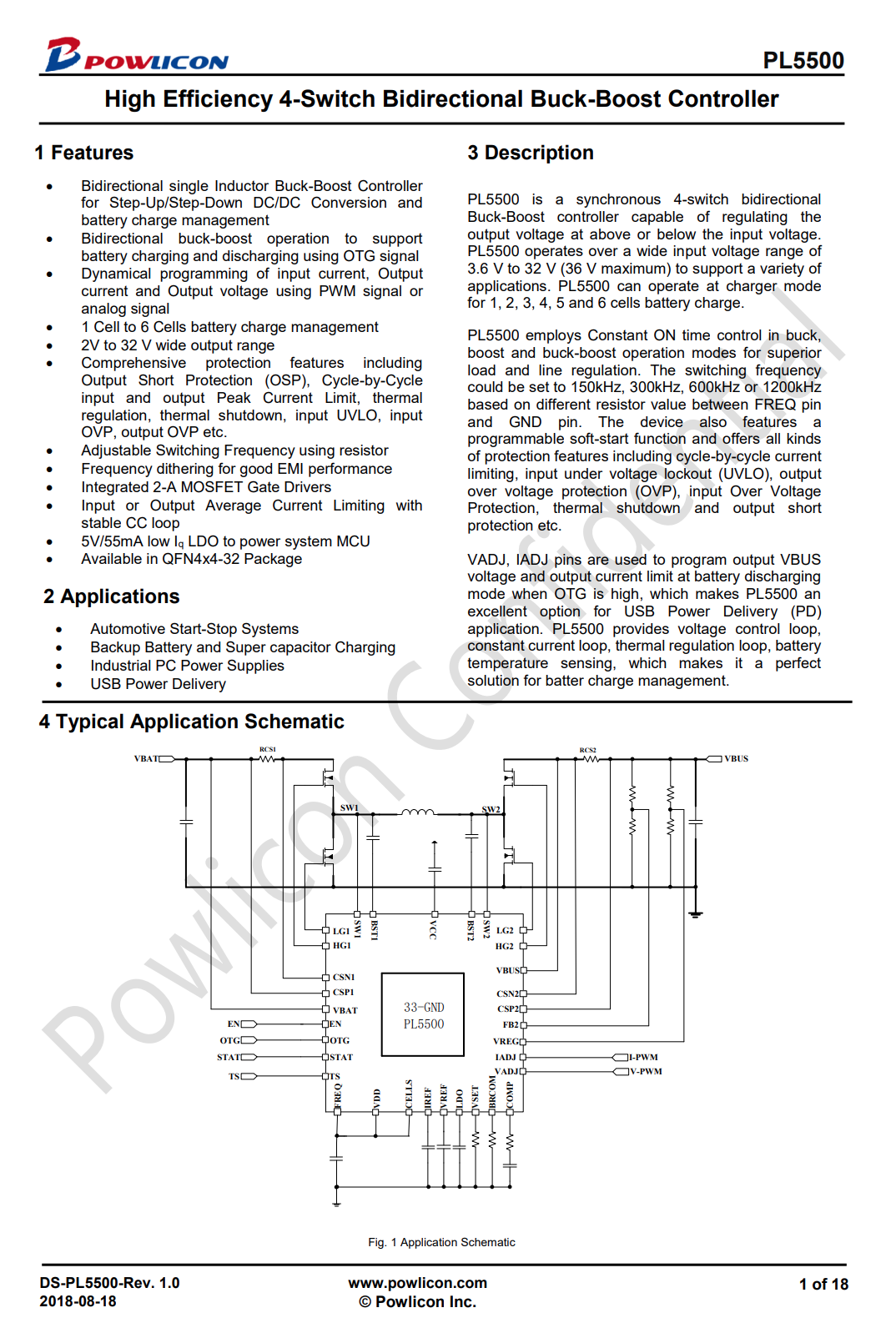

移动电源内置宝砾微PL5500双向同步升降压控制器，PL5500具有支持正向的充电和反向的放电管理；支持3.5-32V超宽输入电压范围，2-32V的超宽输出电压范围；支持1~6节锂电池充电管理。芯片内部集成5V/55mA LDO，支持为外置的MCU供电。具备可编程连续电流模式和轻载高效率模式；集成输入欠压、输出过压、输出短路、输入输出逐周期峰值电流限制、过温等多种保护功能。
宝砾微PL5500支持150kHz，300kHz，600kHz和1.2MHz开关频率，满足对空间要求高的应用。输入限流，输出限流和输出电压可通过PWM信号或模拟信号进行动态编程，使用灵活。
与宝砾微PL5500搭配使用的同步升降压开关管来自TECHCODE泰德，型号为TDM3478，与电池保护管为同一型号。
另外两颗也是同一型号，四颗开关管组成H桥。

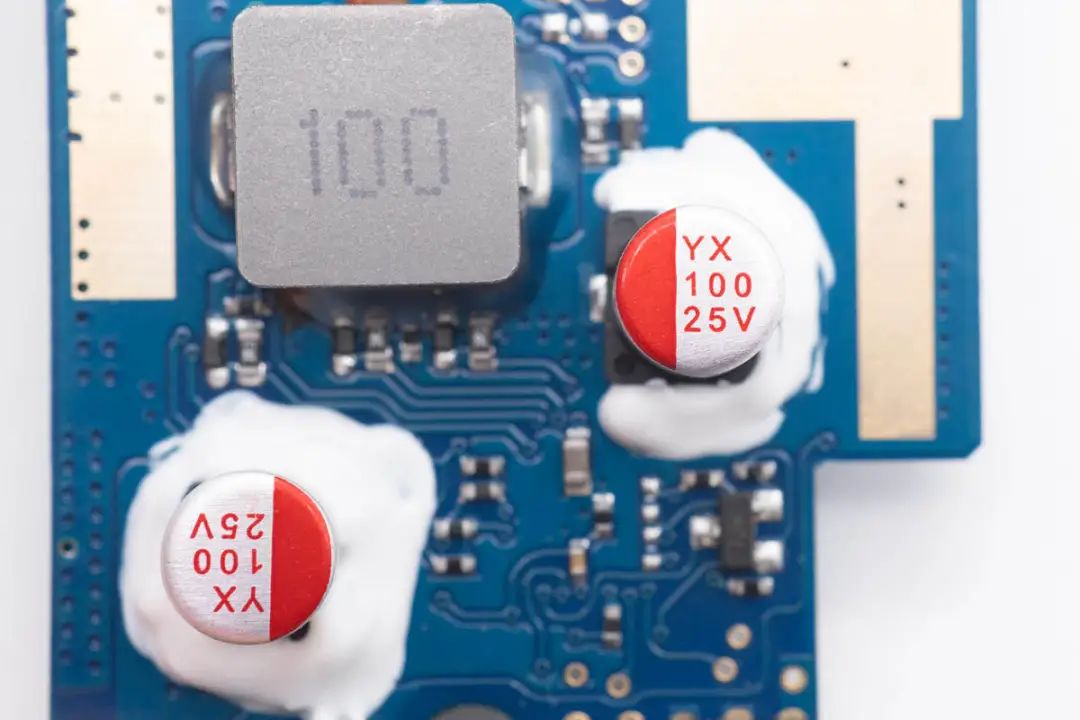

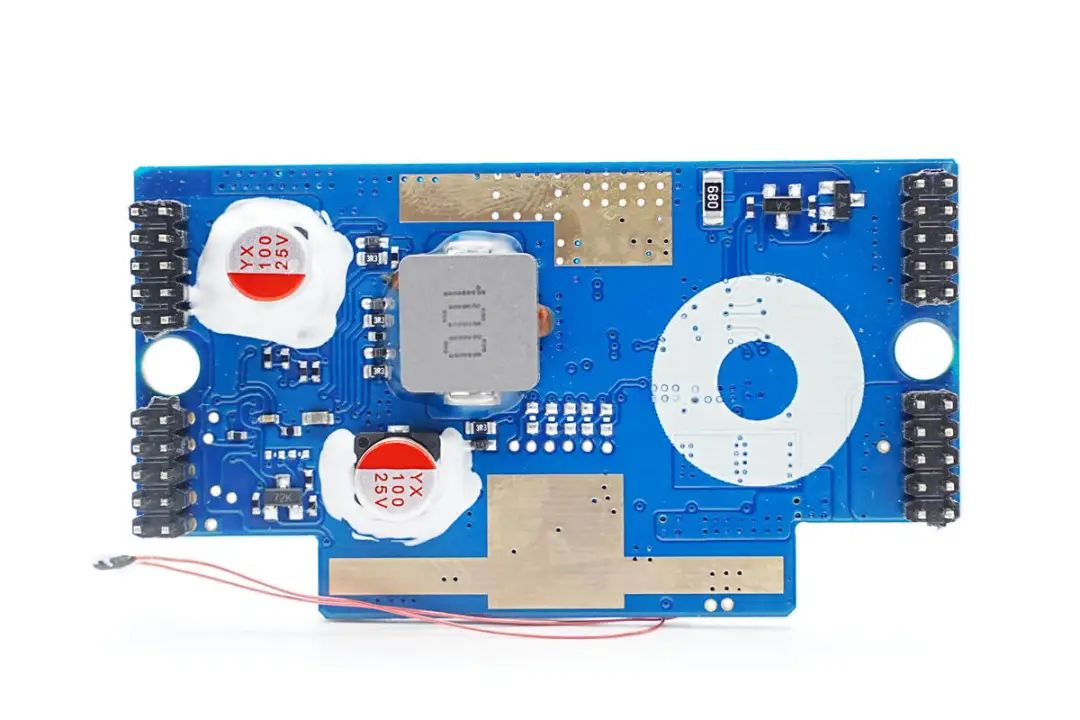

PCBA正面焊接升降压电感和输入输出滤波电容。

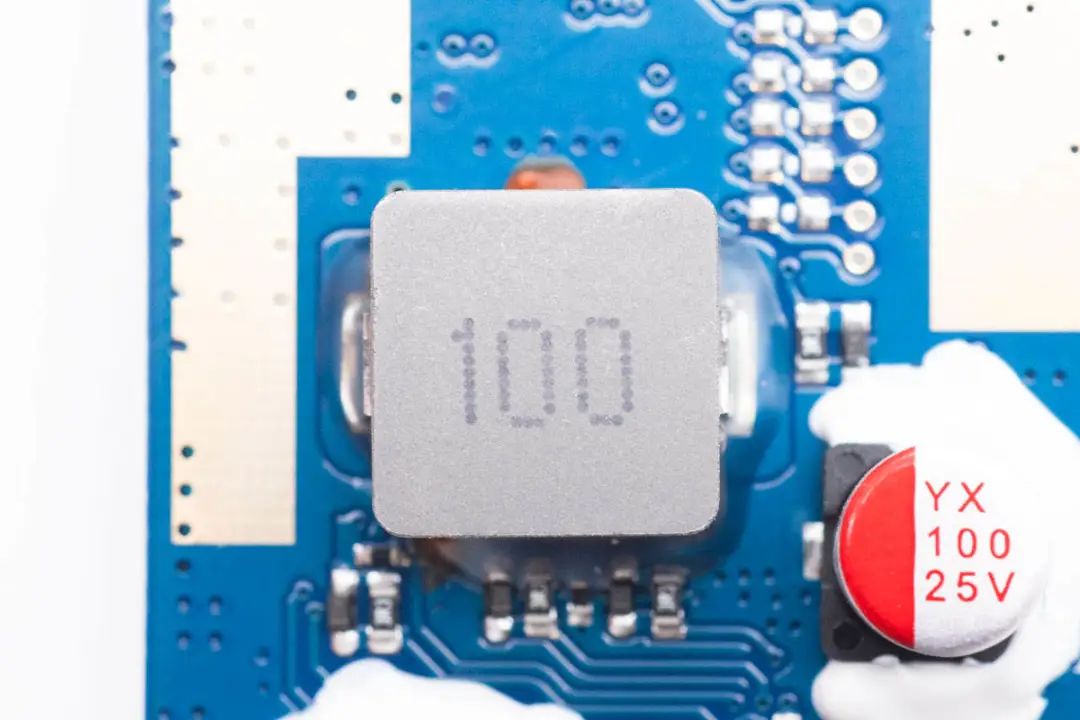

10μH合金电感特写，底部打胶加固。

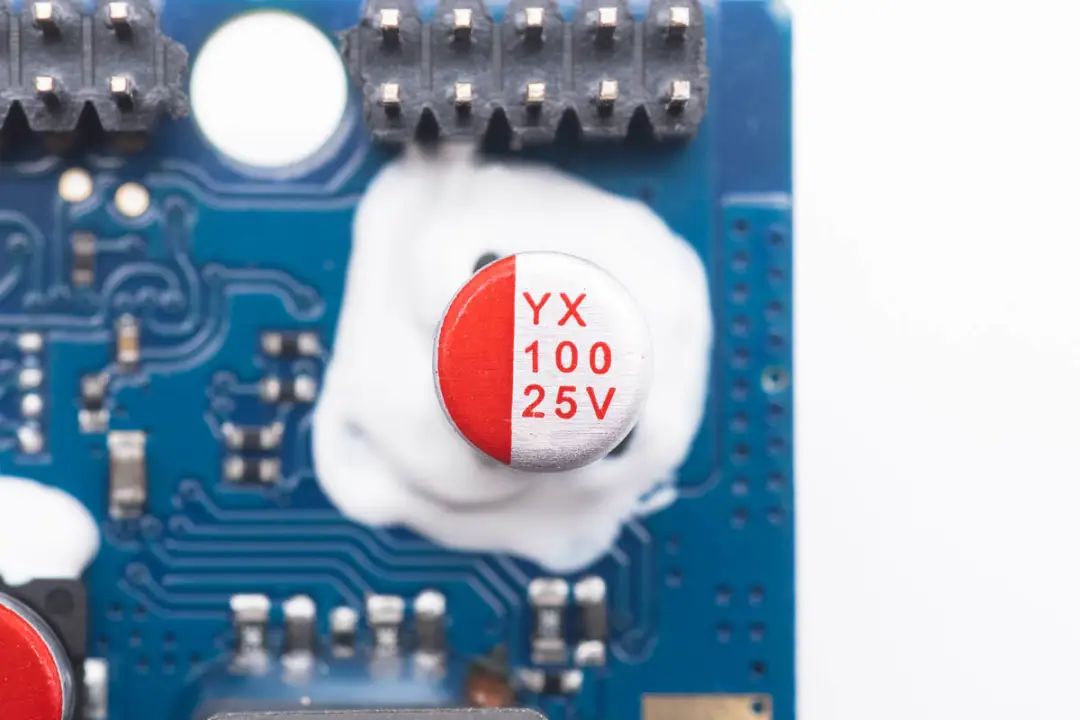

输入与输出两颗固态电容均来自YX云星，规格为100μF 25V，底部涂胶加固。
两片PCBA通过排针连接供电。

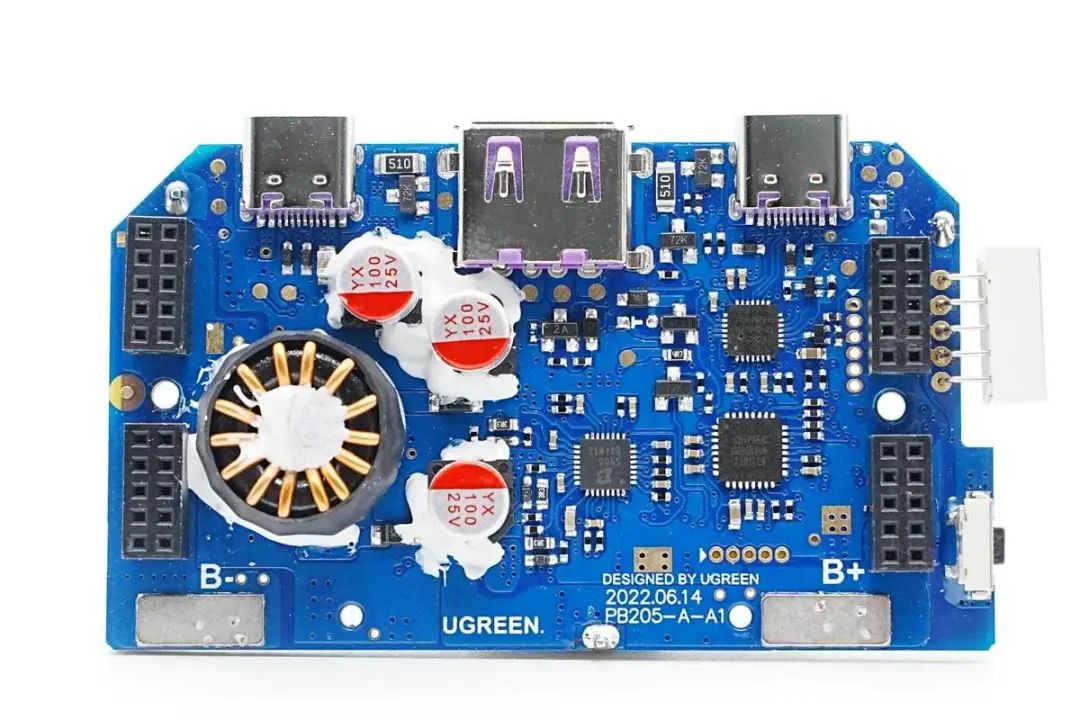

底部PCBA焊接升降压电感，升降压控制器，两颗协议芯片。

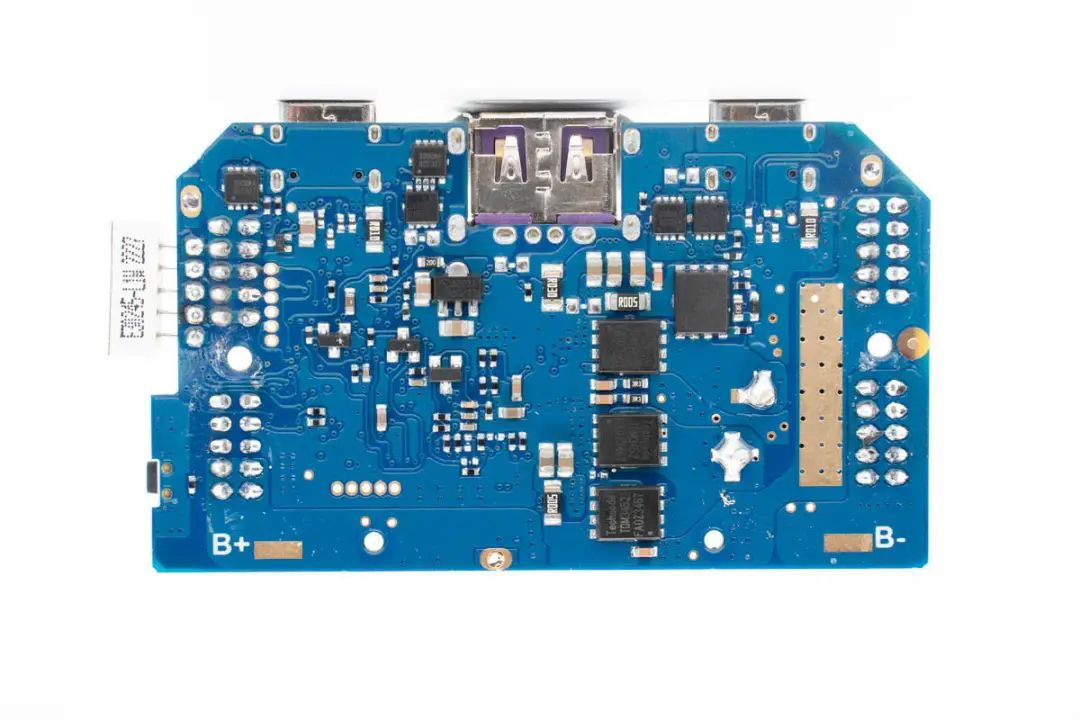

背面焊接四颗同步升降压开关管和VBUS开关管。

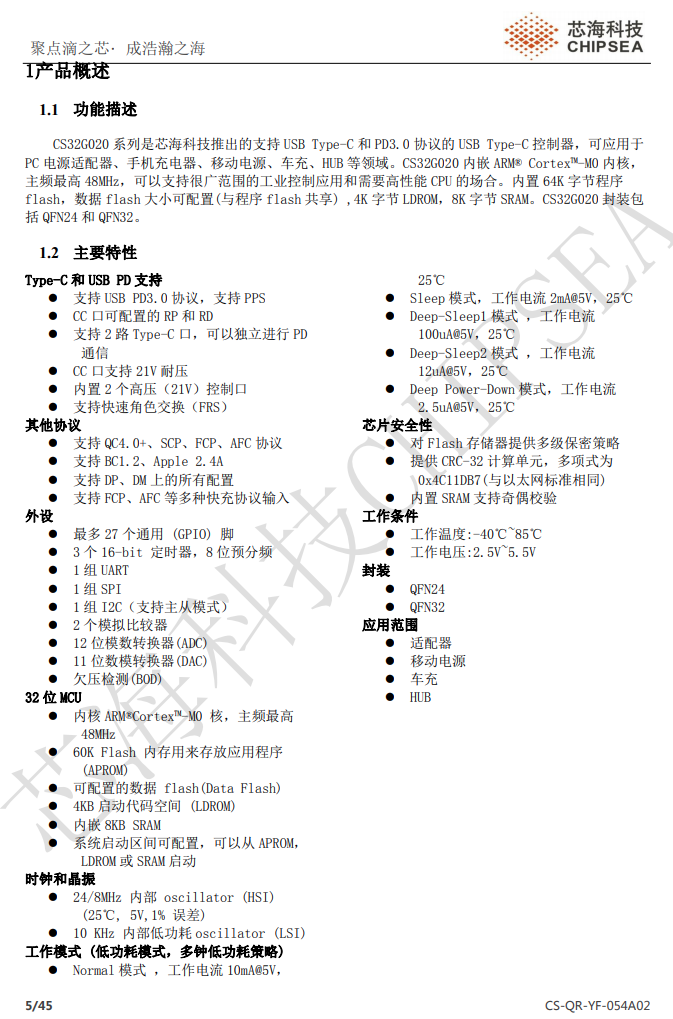

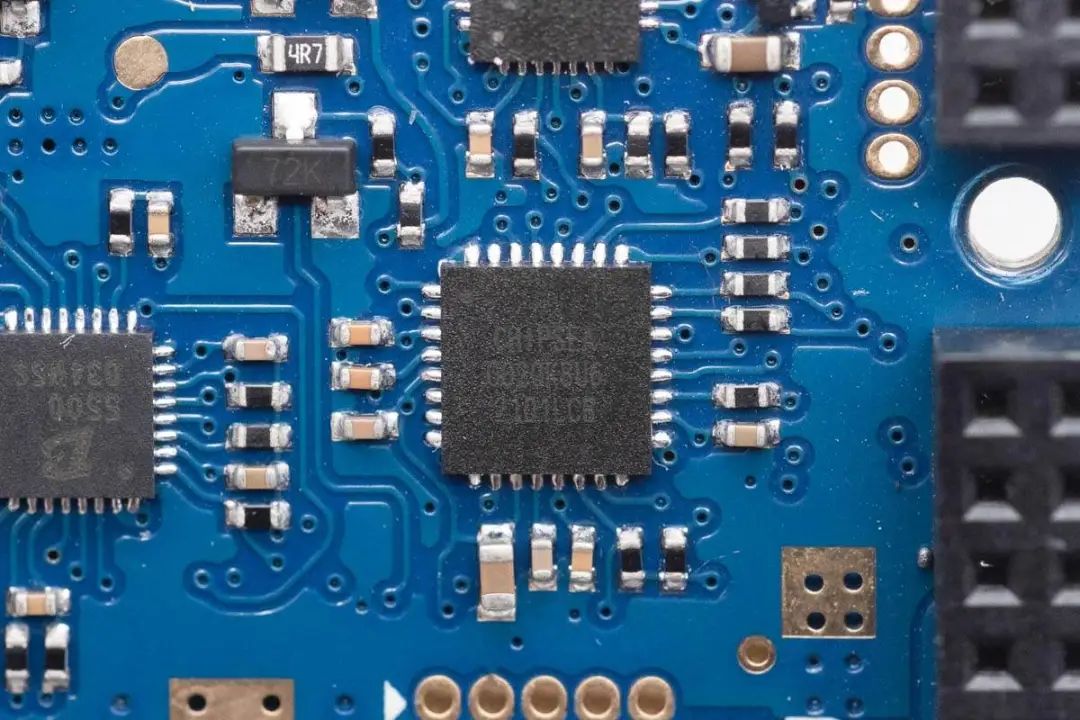

USB PD协议芯片来自芯海科技，型号CS32G020K8U6，是芯海科技推出的支持USB-C和PD3.0的USB-C控制器，该芯片适用于PC电源适配器、手机快充充电器、大功率移动电源、车充、USB HUB等领域。芯海CS32G020内置ARM M0内核，48MHz主频，内置64K程序存储器，4KB LDROM，8K SRAM，支持宽范围的工业控制应用和高性能处理场景，提供QFN24和QFN32封装。在红米这款显示器中用于USB PD协议功能，采用QFN32封装形式。
充电头网了解到，芯海科技的产品还被闪极100W超级移动电源、绿联MFi认证10000mAh双向快充移动电源、羽博300W便携式储能电源、征拓100W双向快充移动电源SuperTank Pro、RAVPOWER 20000mAh 60W PD快充移动电源、努比亚红魔45W USB PD氘锋移动电源20000mAh等数十款产品采用。

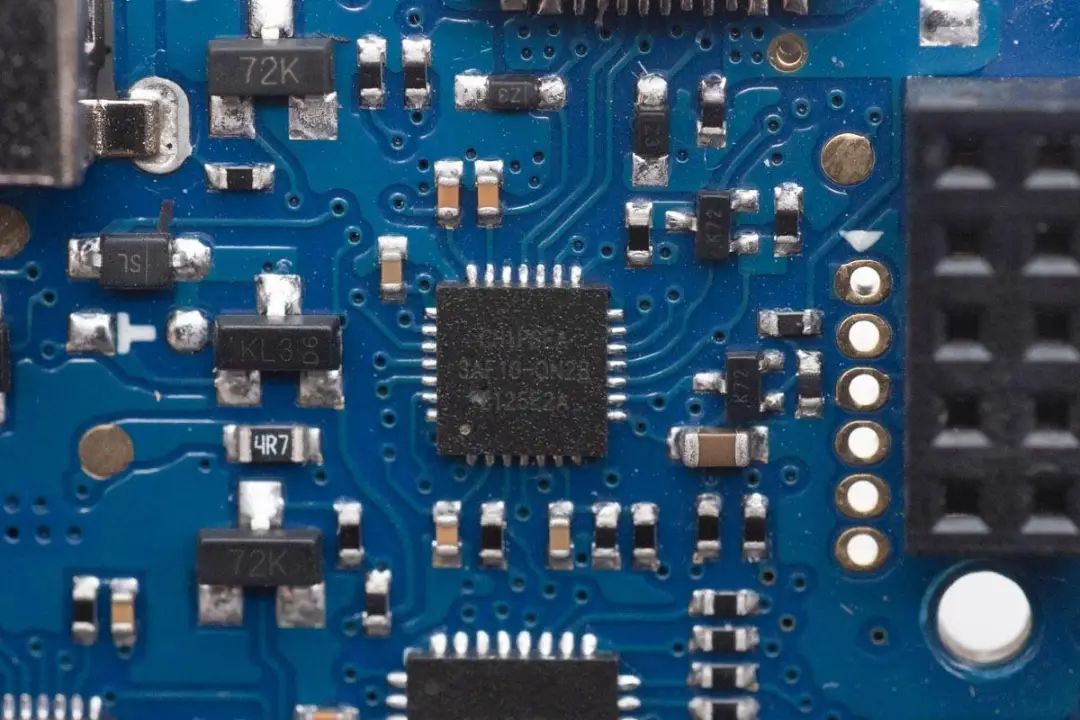

移动电源还内置一颗芯海科技 CSU3AF10协议芯片，是芯海科技推出的支持USB Type-C和PD3.0快充协议的USB-C控制器。CSU3AF10内置8位RISC内核，内置32K*16位 FLASH，内置2K SRAM，支持两路独立的Type-C口。支持QC4，支持华为SCP、FCP，三星AFC快充协议，并支持多种快充协议。CSU3AF10支持外接NTC过热检测，提供QFN28/QFN24封装，适用于快充电源，HUB和DOCK应用，并且新增了USB PD3.1、UFCS等快充协议。

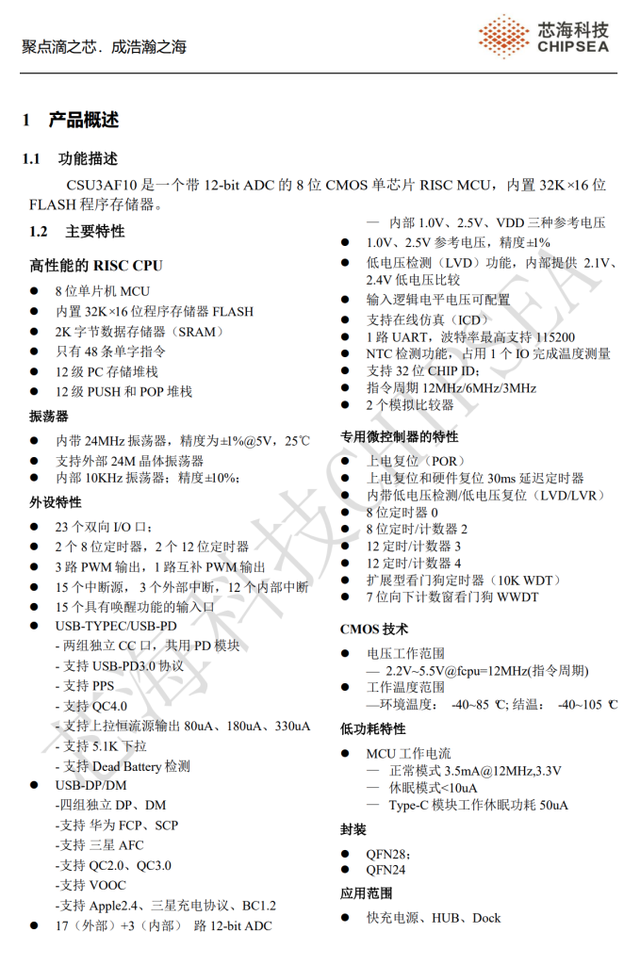

芯海科技 CSU3AF10 协议芯片 详细资料。

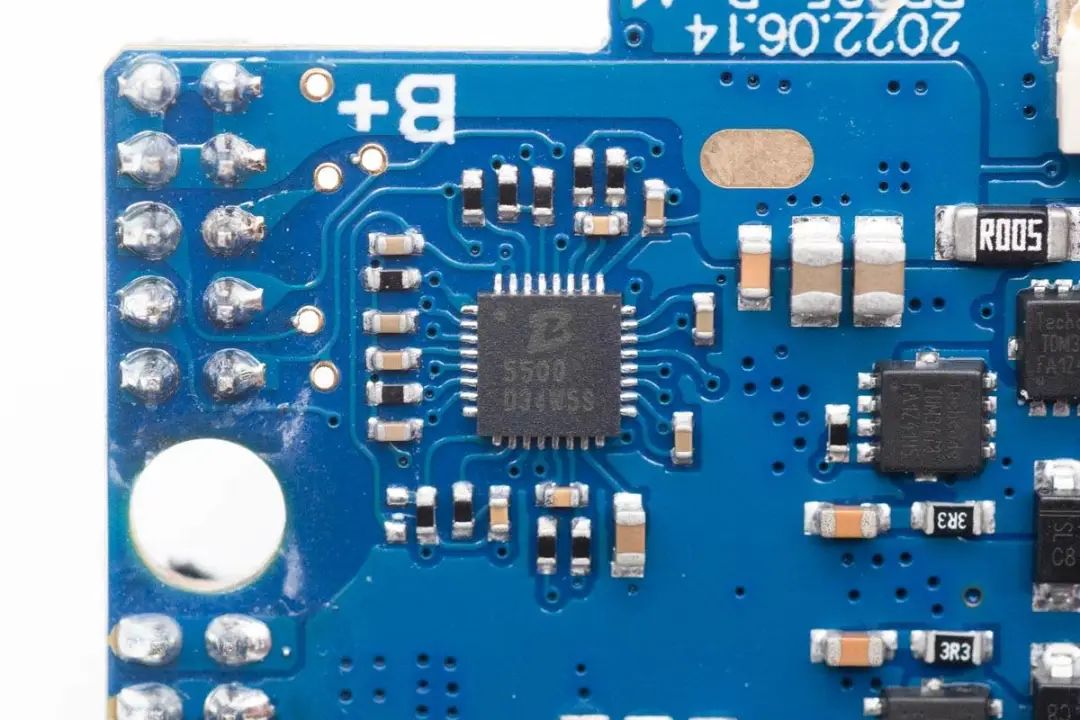

另一路升降压电路的控制芯片为宝砾微PL5500，两路升降压控制器相同。

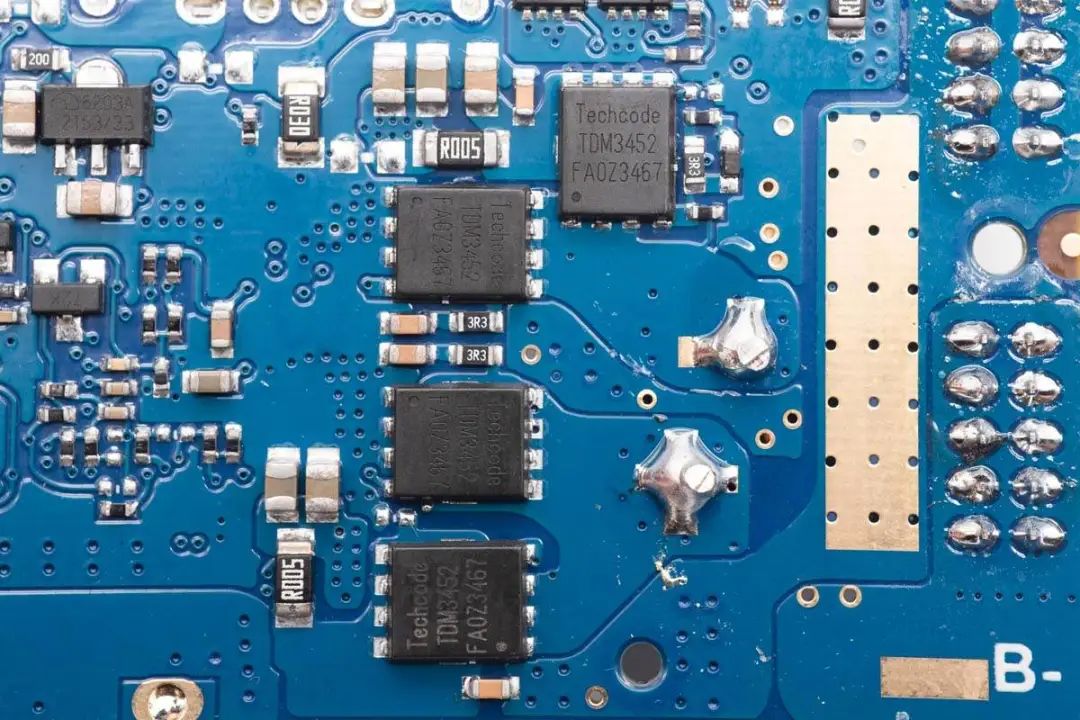

升降压电路使用的MOS管均来自TECHCODE泰德，型号为TDM3452，NMOS，耐压30V，导阻2.7mΩ，采用DFN5*6封装，四颗组成H桥用于升降压电压转换。

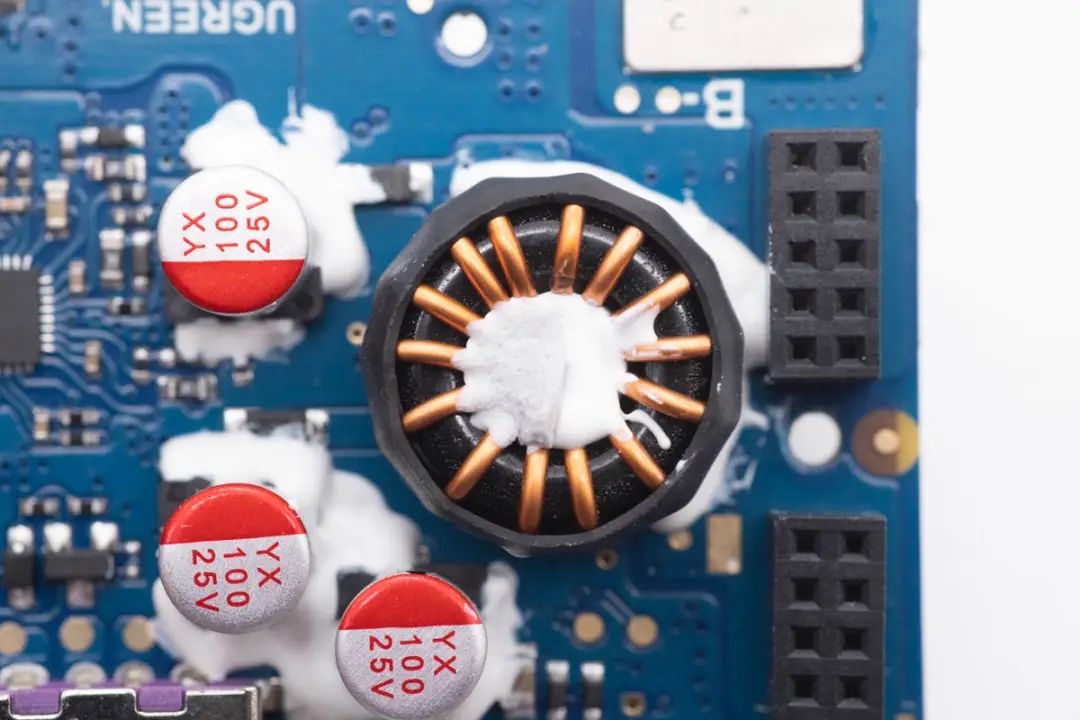

磁环电感特写，底部打胶固定。

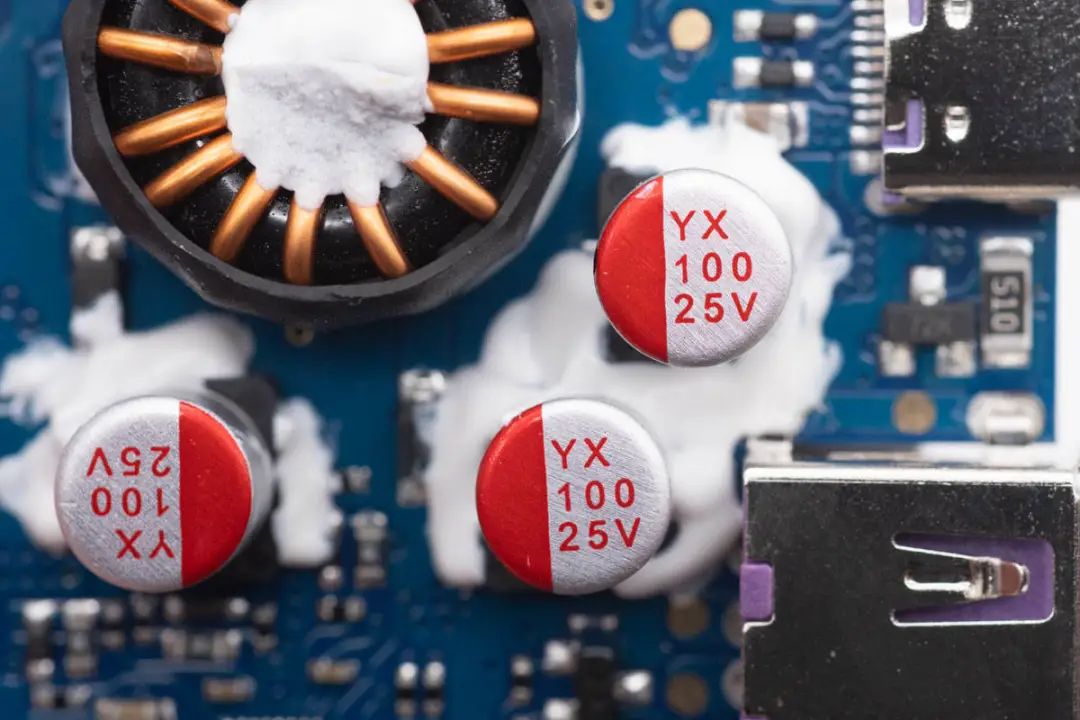

输入输出滤波的固态电容均来自云星，规格为100μF 25V，底部打胶固定。

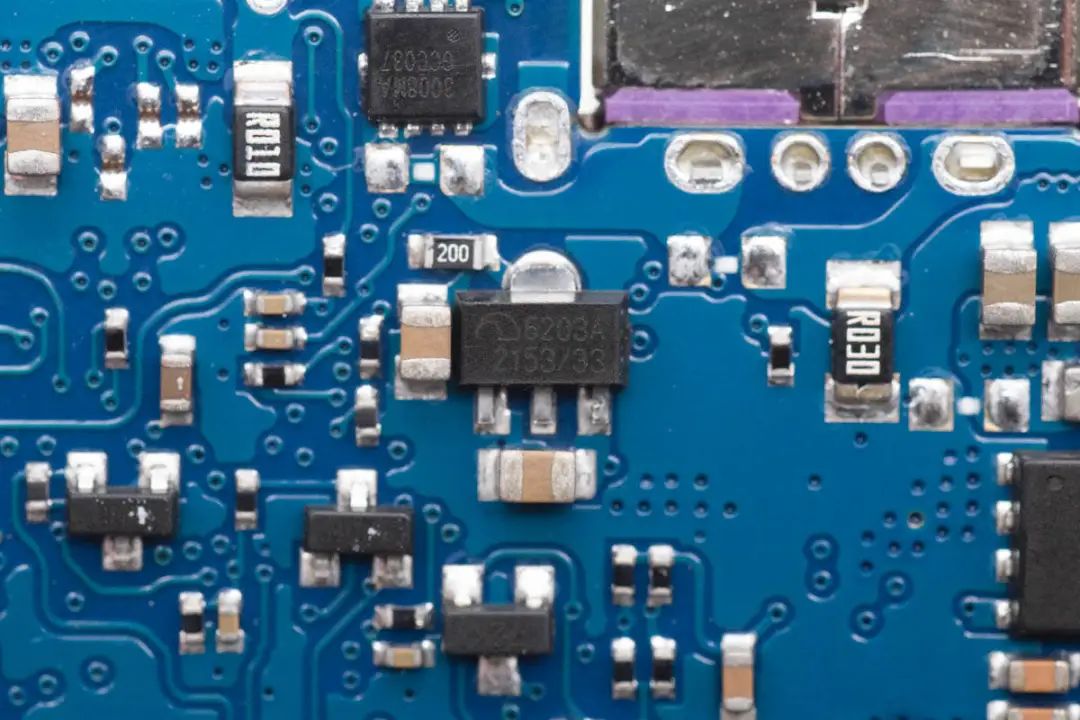

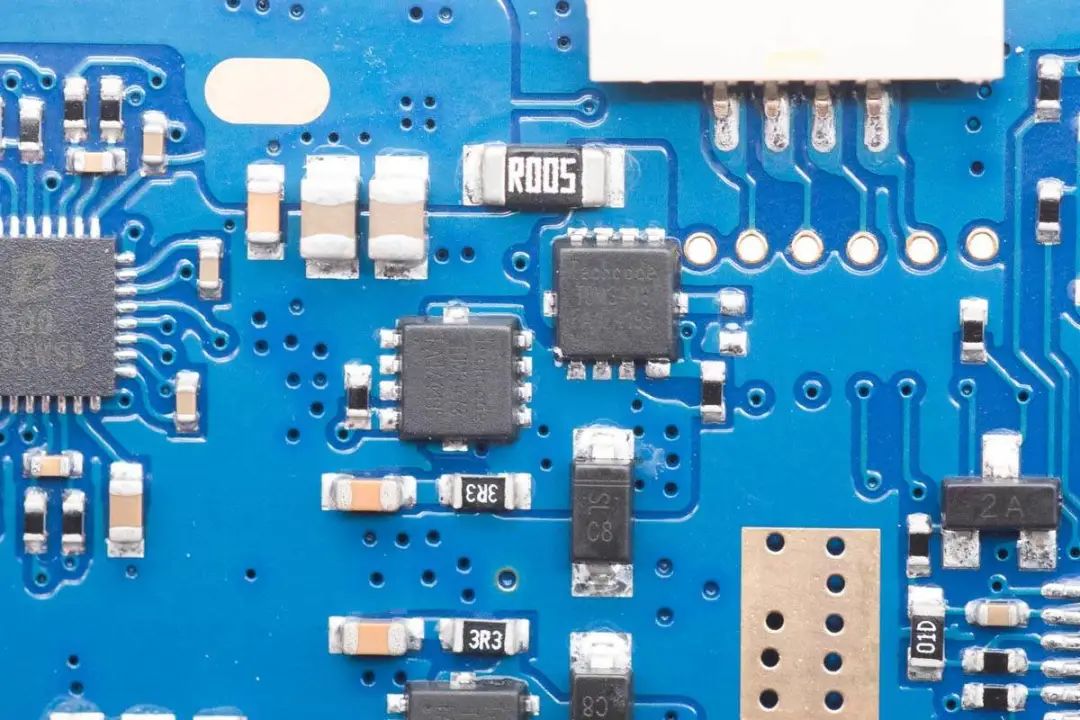

微盟ME6203A 3.3V稳压芯片用于为芯海协议芯片供电。

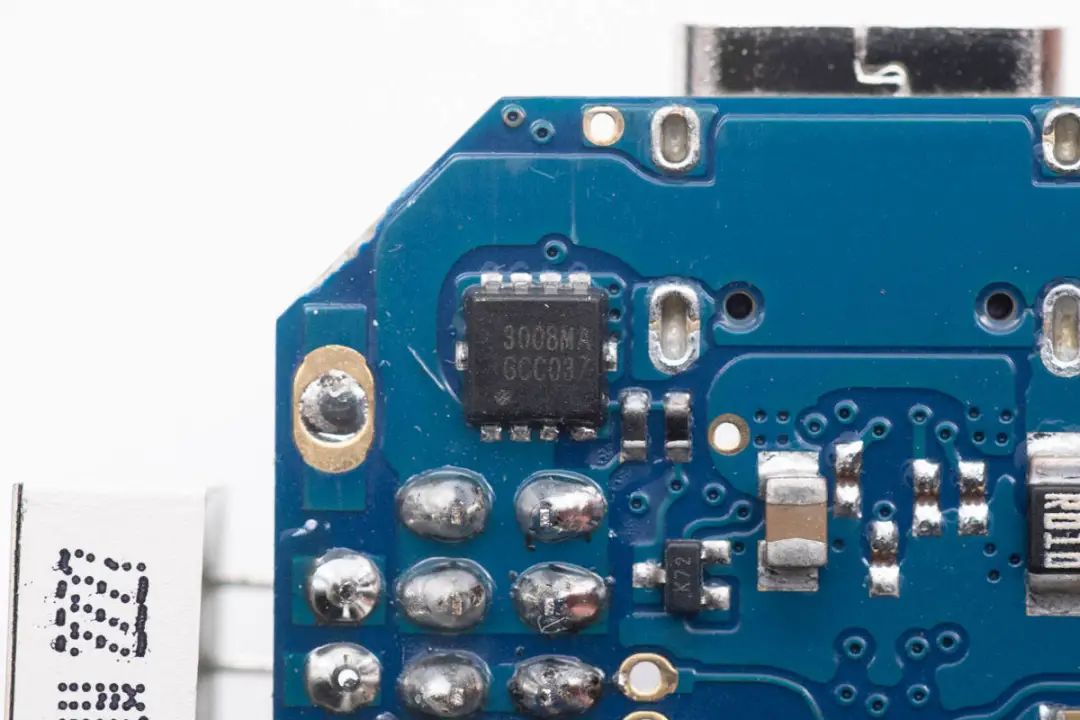

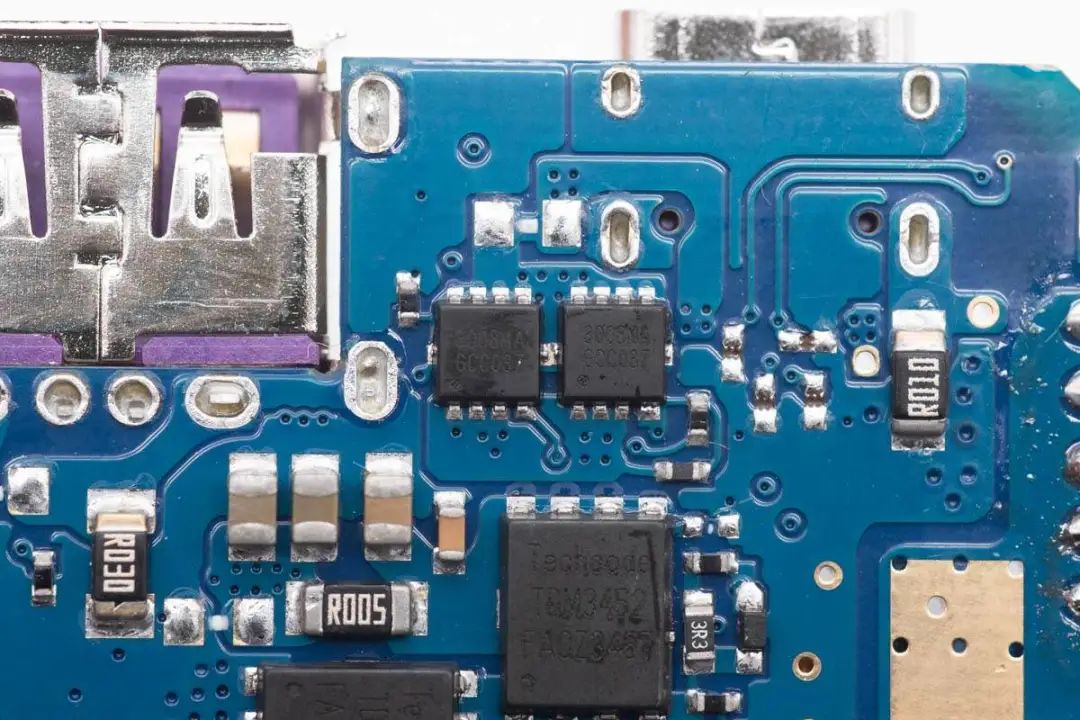

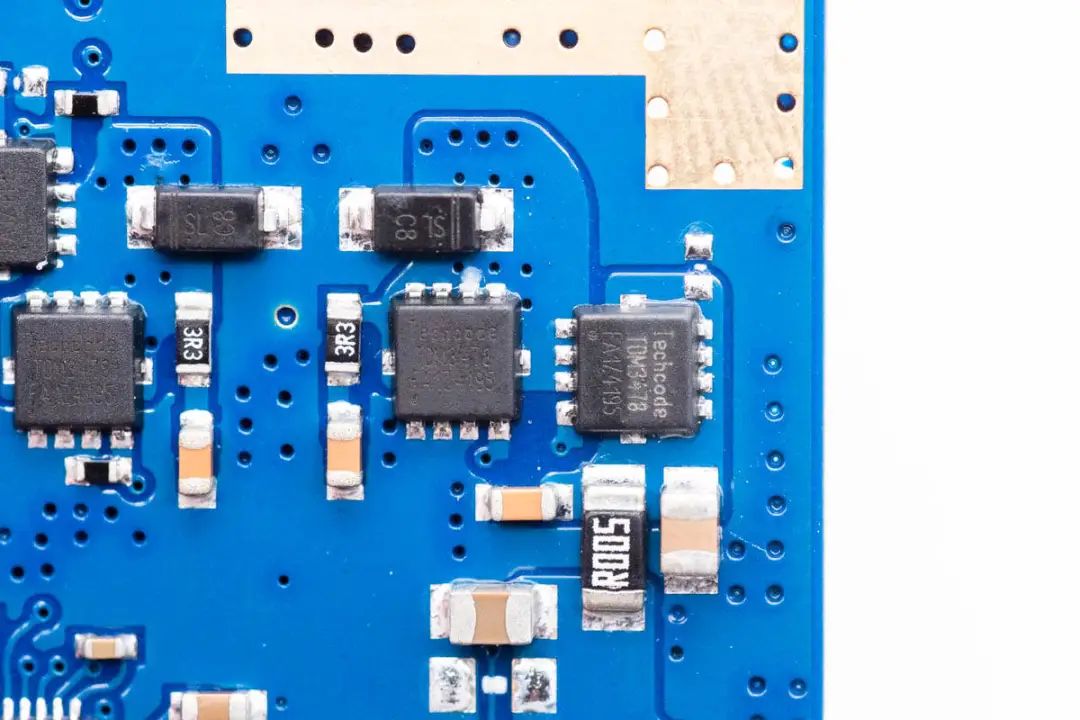

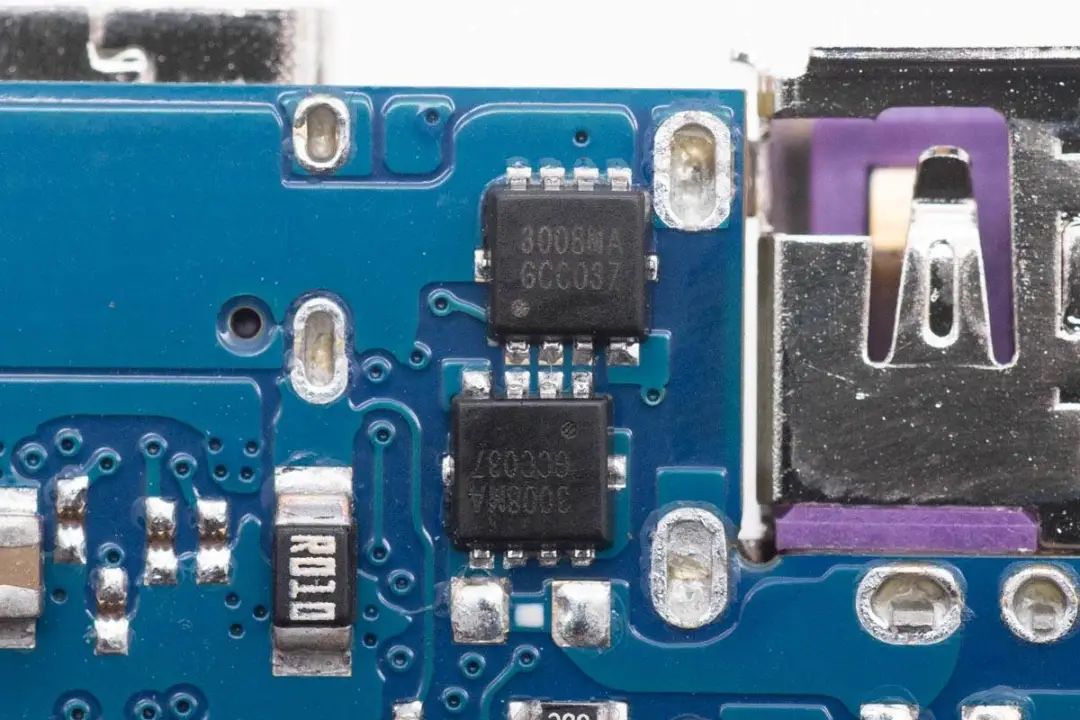

VBUS开关管来自芯电元，型号PED3008MA，是一颗耐压30V的PMOS，导阻8mΩ，采用PDFN3.3*3.3封装。USB-C1接口采用两颗并联。
USB-C2接口使用的VBUS开关管型号相同。
用于USB-A口的两颗VBUS开关管型号相同。

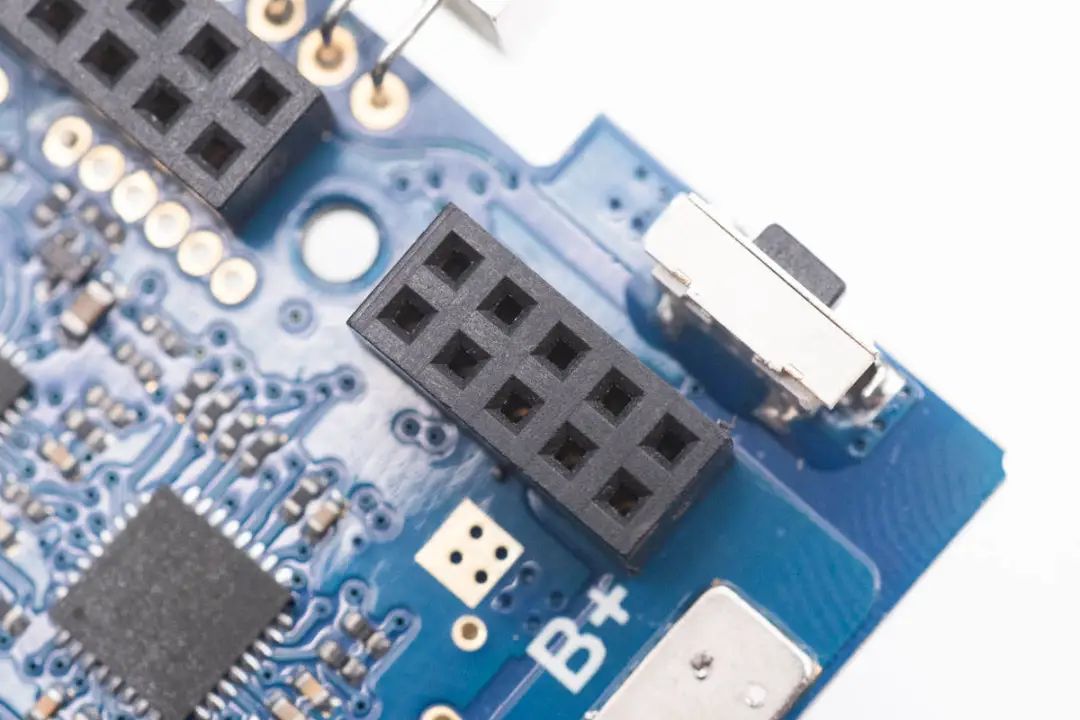

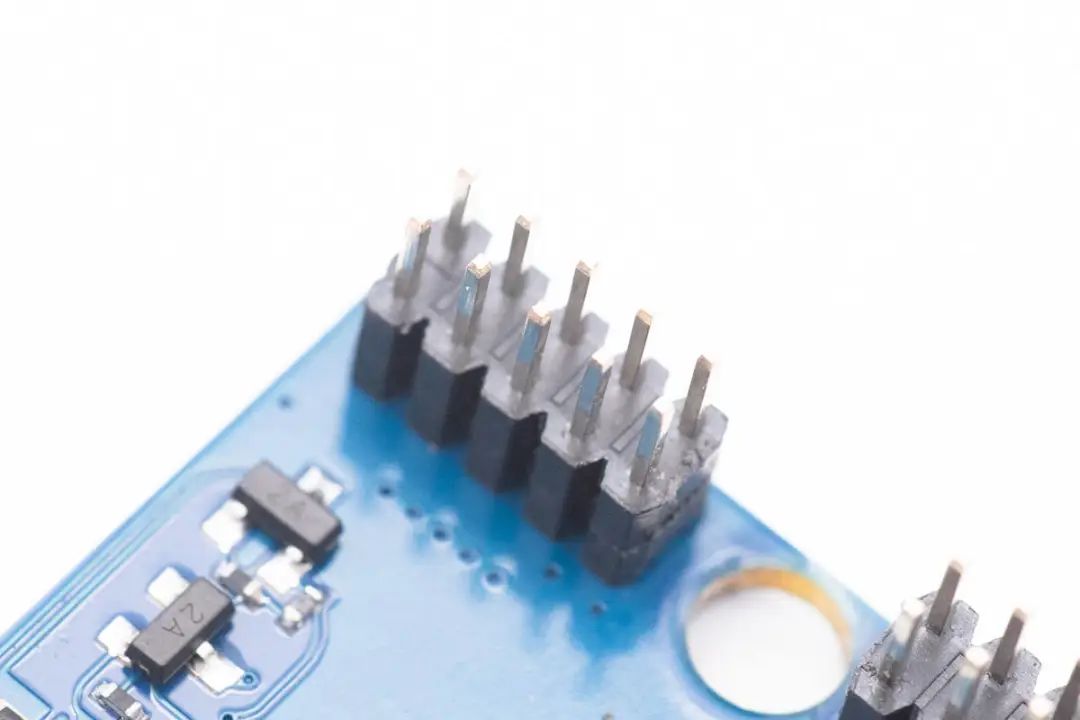

连接另一片PCB的排针插座。

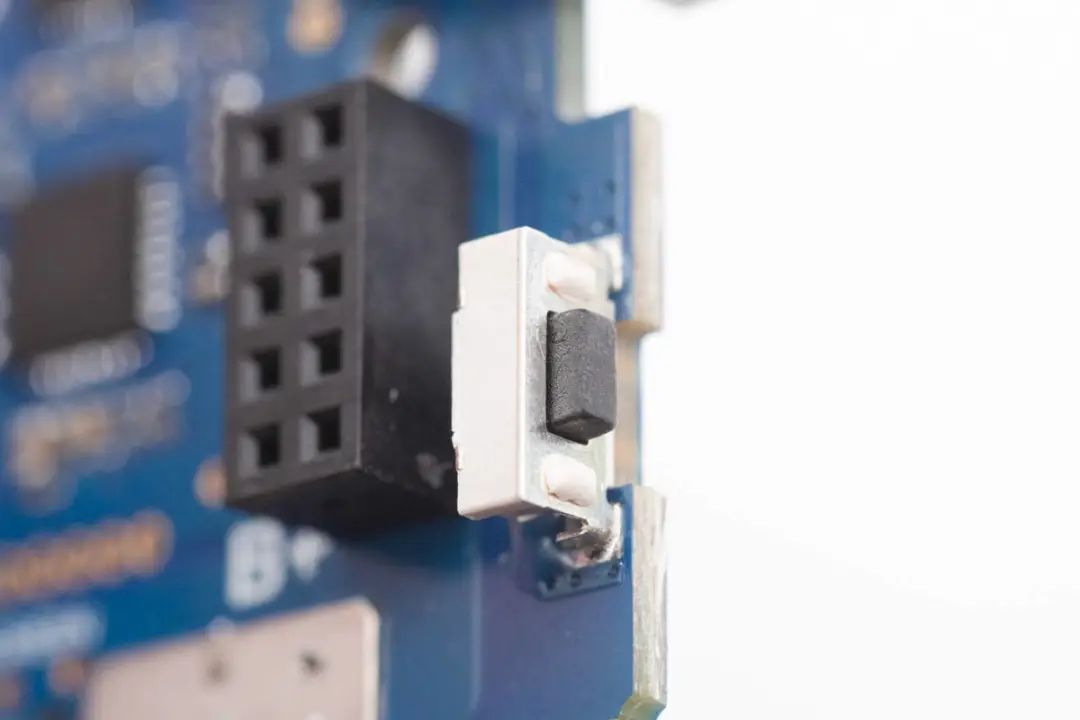

电量显示及激活按键特写，贴片焊接。

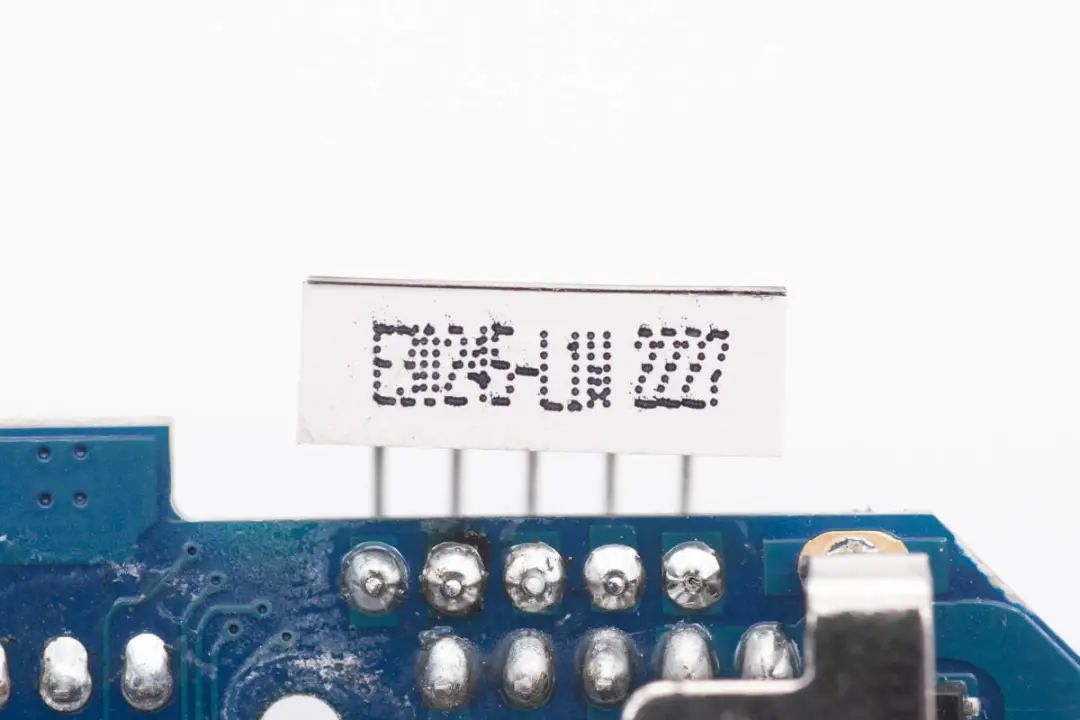

用于数字电量显示的LED屏幕。

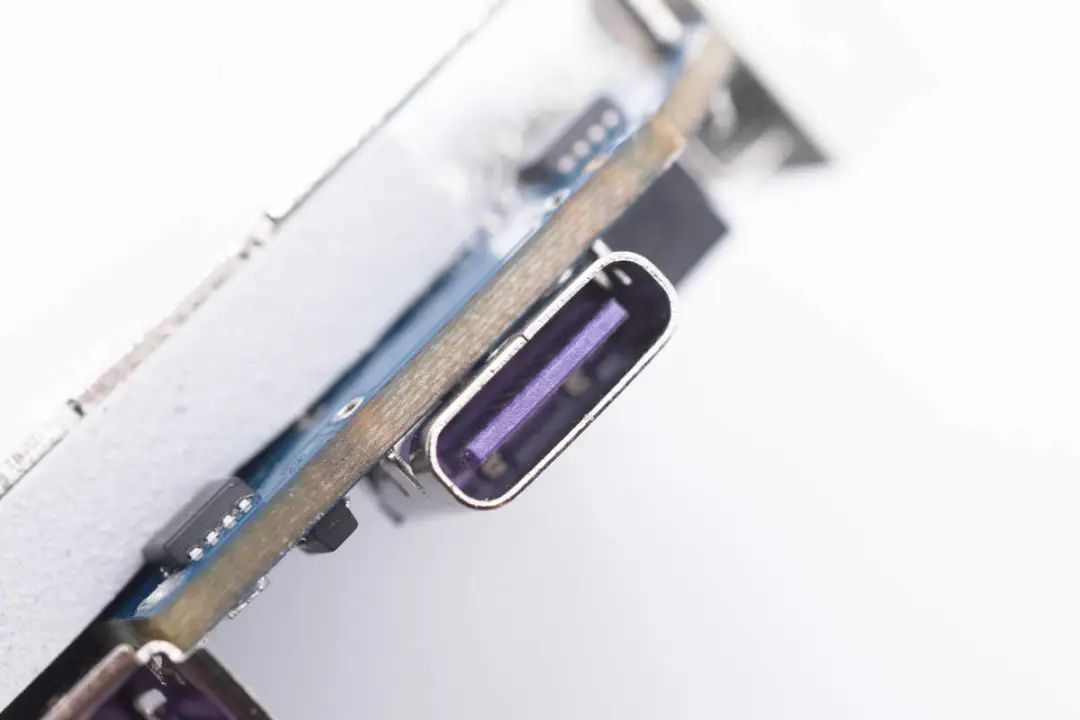

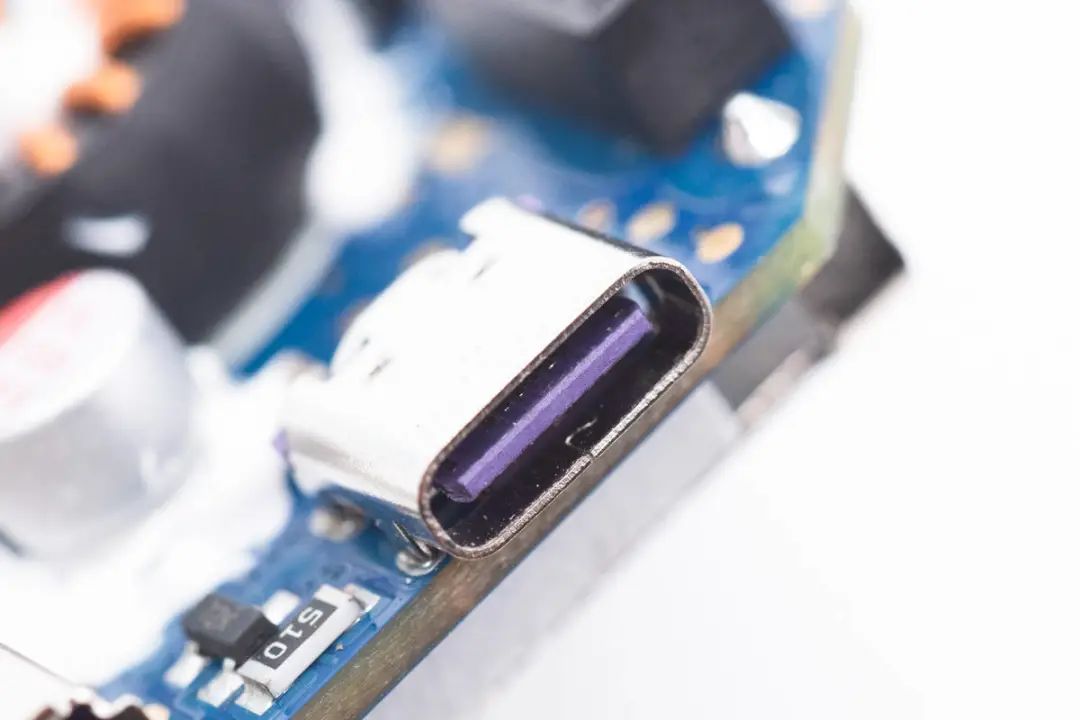

USB-C1接口特写，过孔焊接固定，紫色胶芯不露铜。

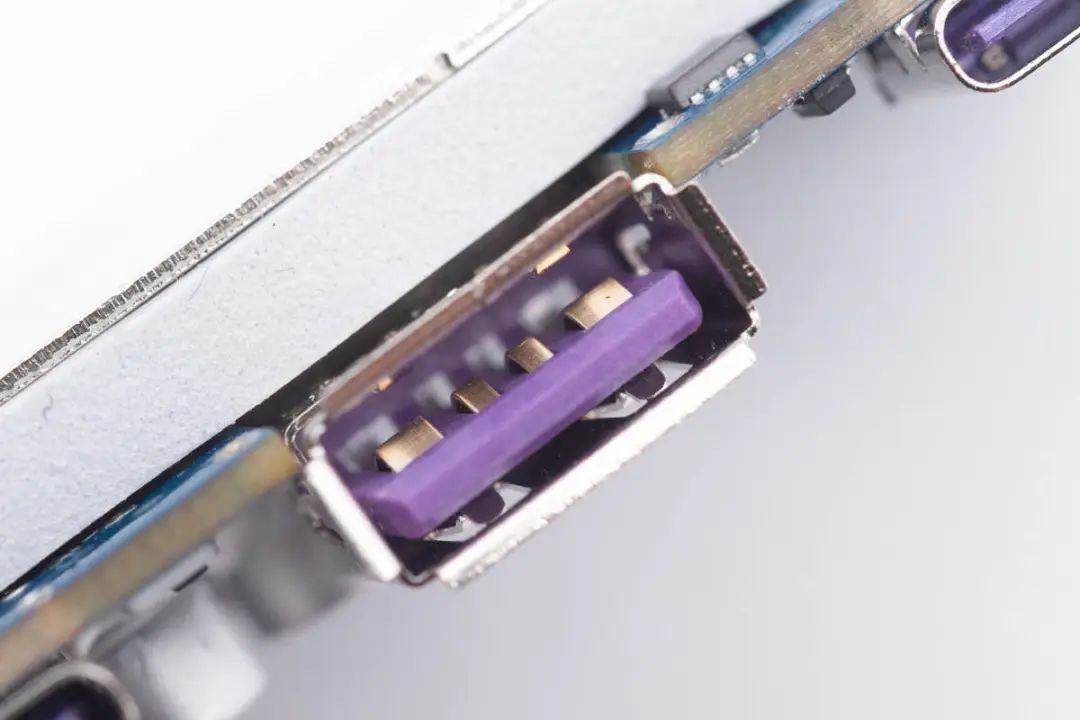

USB-A接口正负极加宽设计，用于大电流快充。
USB-C2接口采用过孔焊接固定，紫色胶芯。

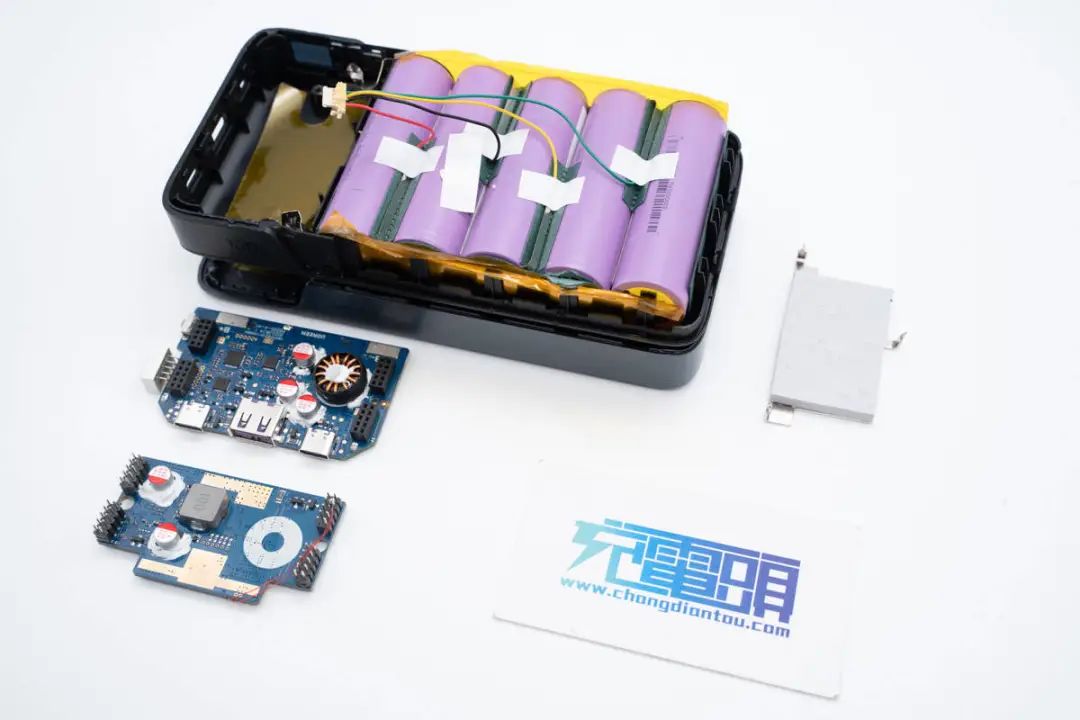

全部拆解一览，来张全家福。
充电头网拆解总结
绿联推出的这款移动电源，具备2C1A三接口，可供一台笔记本+两部手机同时快充，两个USB-C口同时输出时可达到100+45W功率，能够满足两台笔记本电脑临时紧急充电，USB-A接口支持快充，对传统设备也有很好的兼容性。移动电源具有65W自充能力，补电速度也很快，大大提升了实用性。
大容量的充电宝能够提供长时间的续航，并且支持大功率输出，可以满足笔记本电脑的充电需求。并且支持大功率输出的充电宝，自身充电的速度也很快，虽然说价格相比18W快充的充电宝有所提升，但是使用场合也得到了大大的拓展，十分实用。
绿联推出了一款支持145W输出的充电宝，这款充电宝支持65W自充，支持100+45W双口同时输出，能够同时满足两台笔记本应急充电。充电宝内置25000mAh电池，能量为90Wh，能够满足乘坐飞机和火车的要求。下面充电头网就对绿联这款充电宝进行拆解，看看内部做工和用料如何。
此前充电头网还拆解过绿联20000mAh 45W双向快充移动电源、绿联10000mAh磁吸无线充移动电源、绿联MFi认证10000mAh双向快充移动电源等产品，欢迎查阅。
绿联145W移动电源开箱
包装盒正面印有UGREEN绿联品牌、25000mAh、充电宝外观以及名称。移动电源可适用笔记本、平板、手机、蓝牙耳机、Switch、运动相机、Mini 无人机等设备。背面印有产品四大卖点以及参数，可携带上飞机，差旅十分方便。包装内含移动电源、数据线以及收纳袋，移动电源外部用防刮塑料膜保护。附带线缆是CC短线，方便日常携带和使用。测得数据线长度约为0.5米。移动电源采用扁平长方体造型设计，外壳采用PC防火材质，顶面以及侧面喷刷银灰色涂料，增加产品颜值手感。顶面印有UGREEN品牌以及145W 25000mAh Power Bank名称。侧面印有产品参数。产品参数特写型号：PB205电池类型：锂离子电池总输出：5V6A、9V6A、12V6A、15V6A、20V7.25AUSB-C1输入：5V3A、9V3A、12V3A、15V3A、20V3.25AUSB-C1输出：5V3A、9V3A、12V3A、15V3A、20V5AUSB-C2输入/输出：5V3A、9V3A、12V3A、15V3A、20V2.25AUSB-A输出：5V3A、9V2A、12V1.5A电芯能量（额定）：88.2Wh 3.6V 24500mAh电芯能量（典型）：90Wh 3.6V 25000mAh额定容量：14500mAh（TPY 5V6A）制造商：深圳市绿联科技股份有限公司另一侧设有电源键以及数显屏。按下电源键开启显示屏，可实时精确显示剩余电量。顶部配有2C1A三个USB接口，均为紫色胶芯。测得机身长度为160.24mm。宽度为81.01mm。厚度为27.66mm。拿在手上的大小直观感受。净重约为516g。使用ChargerLAB POWER-Z KM002C测得USB-C1口支持PD3.0快充协议。并且具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位。测得USB-C2口支持FCP、AFC、QC3+、PD3.0、Apple2.4A充电协议。并且具备5V3A、9V3A、12V3A、15V3A、20V2.25A五组固定电压档位。测得USB-A口支持FCP、AFC、QC2.0、Apple2.4A充电协议。绿联145W移动电源拆解
对绿联这款145W移动电源的外观性能等有了基本了解后，下面继续对其进行拆解，看看内部做工用料如何。沿外壳接缝撬开外壳，移动电源内部为五串21700电池组，外壳内部对应PCBA模块的位置粘贴导热垫和石墨导热贴散热。外壳内部的导热垫特写，接触PCBA导热。另一面连接到石墨导热贴上，增大散热面积。移动电源内部一览，顶部为PCBA模块，下方为五串的21700电池，电池分体电压采集线和热敏电阻连接到PCBA上。PCBA模块一览，焊接电池保护电路和一路升降压电压转换电路，电池分体电压采集线通过连接器连接，并打胶固定。在上层PCBA模块两侧的开孔中是固定下层PCBA的螺丝。拆下上层PCBA，两块PCBA通过排针连接，在两块PCBA之间贴有导热垫用于均热。电池正极通过点焊连接到PCB上。电池负极也是通过点焊连接到PCB上。剪断镍带，拆出移动电源内部的PCBA模块。外壳内部对应PCBA模块的位置粘贴石墨导热贴散热。移动电源内部使用21700电芯，5000mAh，BAK表示来自比克，共使用五节串联组成25000mAh容量。21700电芯拥有800次循环寿命，是普通国标GB/T35590的2.6倍。侧面看到电池正极正确粘贴青稞纸绝缘，串联镍带粘贴胶带绝缘。电池分体电压采集镍带采用青稞纸绝缘，并粘贴贴纸固定。接下来开始观察PCBA模块，PCBA模块采用两块PCB组合，通过排针连接。PCBA模块背面焊接固定一片散热片，通过导热垫为主板上的元件散热。焊接拆下背面的散热片，开始观察PCBA表面元件。顶部PCBA焊接电池保护电路和一路升降压电路。另外一面焊接滤波电容和升降压电感，与另一块PCBA通过两侧的排针连接。由于移动电源内部分为顶层和底层两层主板，顶部主板为电池保护电路，首先从顶层的PCB看起。移动电源内部五串电池组保护芯片采用创芯微CM1351，CM1351系列是一款专用于5串锂离子/磷酸铁锂电池的保护芯片，内置有高精度电压检测电路和电流检测电路。通过检测各节电池的电压、充放电电流及温度等信息，实现电池过充电、过放电、均衡、断线、低压禁充、放电过电流、短路、充电过电流和过温保护等功能，放电过流保护延时外置电容可调，其他保护延时内置，芯片内置电池均衡功能。创芯微CM1351具有15mV电池过充保护精度，支持三段放电过流保护，支持充电过流保护功能，支持电池单体接线断线保护和NTC热敏电阻断线保护功能，能够为多串锂电池组提供完善的保护功能。电池保护管来自TECHCODE泰德，型号为TDM3478，是一颗耐压30V的NMOS，导阻为5mΩ，两颗并联，对向串联用于电池保护。右侧三颗并联的R010电阻用于电池电流检测。用于检测电池温度的热敏电阻，进行电池的过热保护功能。连接电池分体电压检测线的插座。电池均衡电路由五颗三极管和放电电阻组成，正面焊接三颗三极管和四颗放电电阻。背面焊接两颗三极管和一颗放电电阻，用于五串电池的均衡功能。移动电源内置宝砾微PL5500双向同步升降压控制器，PL5500具有支持正向的充电和反向的放电管理；支持3.5-32V超宽输入电压范围，2-32V的超宽输出电压范围；支持1~6节锂电池充电管理。芯片内部集成5V/55mA LDO，支持为外置的MCU供电。具备可编程连续电流模式和轻载高效率模式；集成输入欠压、输出过压、输出短路、输入输出逐周期峰值电流限制、过温等多种保护功能。宝砾微PL5500支持150kHz，300kHz，600kHz和1.2MHz开关频率，满足对空间要求高的应用。输入限流，输出限流和输出电压可通过PWM信号或模拟信号进行动态编程，使用灵活。与宝砾微PL5500搭配使用的同步升降压开关管来自TECHCODE泰德，型号为TDM3478，与电池保护管为同一型号。另外两颗也是同一型号，四颗开关管组成H桥。PCBA正面焊接升降压电感和输入输出滤波电容。10μH合金电感特写，底部打胶加固。输入与输出两颗固态电容均来自YX云星，规格为100μF 25V，底部涂胶加固。两片PCBA通过排针连接供电。底部PCBA焊接升降压电感，升降压控制器，两颗协议芯片。背面焊接四颗同步升降压开关管和VBUS开关管。USB PD协议芯片来自芯海科技，型号CS32G020K8U6，是芯海科技推出的支持USB-C和PD3.0的USB-C控制器，该芯片适用于PC电源适配器、手机快充充电器、大功率移动电源、车充、USB HUB等领域。芯海CS32G020内置ARM M0内核，48MHz主频，内置64K程序存储器，4KB LDROM，8K SRAM，支持宽范围的工业控制应用和高性能处理场景，提供QFN24和QFN32封装。在红米这款显示器中用于USB PD协议功能，采用QFN32封装形式。充电头网了解到，芯海科技的产品还被闪极100W超级移动电源、绿联MFi认证10000mAh双向快充移动电源、羽博300W便携式储能电源、征拓100W双向快充移动电源SuperTank Pro、RAVPOWER 20000mAh 60W PD快充移动电源、努比亚红魔45W USB PD氘锋移动电源20000mAh等数十款产品采用。移动电源还内置一颗芯海科技 CSU3AF10协议芯片，是芯海科技推出的支持USB Type-C和PD3.0快充协议的USB-C控制器。CSU3AF10内置8位RISC内核，内置32K*16位 FLASH，内置2K SRAM，支持两路独立的Type-C口。支持QC4，支持华为SCP、FCP，三星AFC快充协议，并支持多种快充协议。CSU3AF10支持外接NTC过热检测，提供QFN28/QFN24封装，适用于快充电源，HUB和DOCK应用，并且新增了USB PD3.1、UFCS等快充协议。芯海科技 CSU3AF10 协议芯片 详细资料。另一路升降压电路的控制芯片为宝砾微PL5500，两路升降压控制器相同。升降压电路使用的MOS管均来自TECHCODE泰德，型号为TDM3452，NMOS，耐压30V，导阻2.7mΩ，采用DFN5*6封装，四颗组成H桥用于升降压电压转换。磁环电感特写，底部打胶固定。输入输出滤波的固态电容均来自云星，规格为100μF 25V，底部打胶固定。微盟ME6203A 3.3V稳压芯片用于为芯海协议芯片供电。VBUS开关管来自芯电元，型号PED3008MA，是一颗耐压30V的PMOS，导阻8mΩ，采用PDFN3.3*3.3封装。USB-C1接口采用两颗并联。USB-C2接口使用的VBUS开关管型号相同。用于USB-A口的两颗VBUS开关管型号相同。连接另一片PCB的排针插座。电量显示及激活按键特写，贴片焊接。用于数字电量显示的LED屏幕。USB-C1接口特写，过孔焊接固定，紫色胶芯不露铜。USB-A接口正负极加宽设计，用于大电流快充。USB-C2接口采用过孔焊接固定，紫色胶芯。全部拆解一览，来张全家福。充电头网拆解总结
绿联推出的这款移动电源，具备2C1A三接口，可供一台笔记本+两部手机同时快充，两个USB-C口同时输出时可达到100+45W功率，能够满足两台笔记本电脑临时紧急充电，USB-A接口支持快充，对传统设备也有很好的兼容性。移动电源具有65W自充能力，补电速度也很快，大大提升了实用性。充电头网通过拆解了解到，移动电源内置创芯微CM1351电池保护芯片，外置均衡电路，用于电池的保护和均衡功能。两路升降压电路均采用宝砾微PL5500双向同步升降压控制器控制。内置协议芯片采用芯海CS32G020和CSU3AF10，分别对应两路升降压，实现三个接口的输出控制。
移动电源采用两片PCB组合，内部采用硅胶导热垫填充，加强散热能力，PCBA模块采用导热垫连接到外壳的石墨导热贴散热，降低温升。电池采用青稞纸和胶带绝缘，移动电源安全性和可靠性都有保证，大功率充放电更加安心。
