干货 | 实用一键开关机电路，你真的懂了吗？

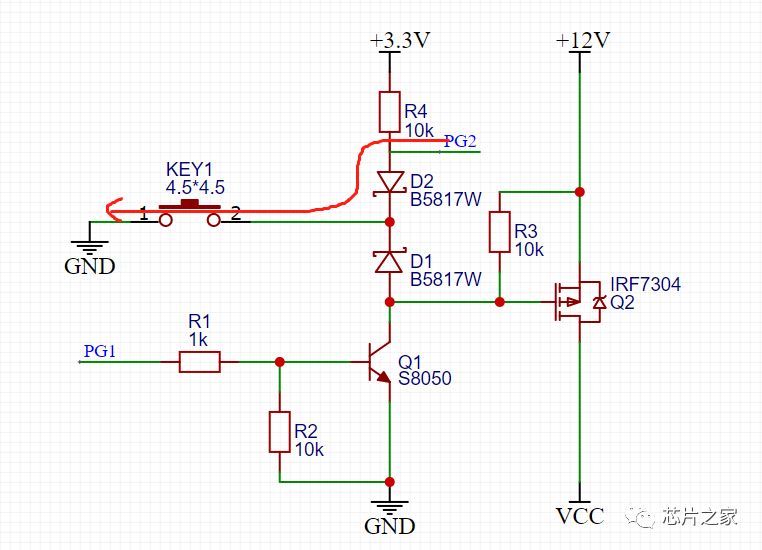

原理其实很简单，就是通过控制PMOS Q2的通断来实现的，当按键KEY1按下的时候，PMOS Q2导通，之后控制Q1导通，就可以实现PMOS一直导通，实现开机，开机之后，可以检测PG2的电平来判断按键的短按，双击，长按等操作。

开机过程

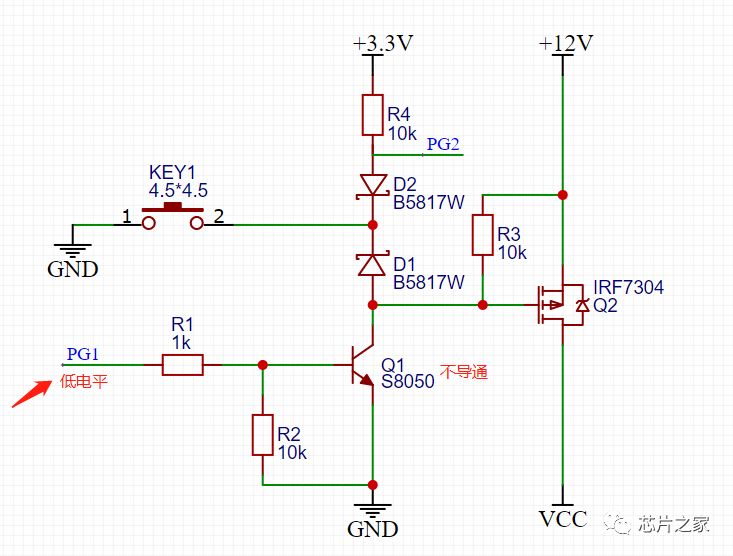

按键没按下之前，PMOS GS两端电压一样，不导通，当按键按下之后，看上图红色回路，G极通过二极管D1接地，PMOS导通，12V电压通过PMOS到VCC，给后级供电。

这时候有老铁就要问了：难道我要一直按着嘛？按键松开的话，MOS不就关断了？

别急，重点来了！大家有没有注意到一个细节，我们长按手机的时候，什么时候会松开按键，当屏幕点亮的时候才会松开吧。其实从按下到屏幕点亮，系统已经运行起来一部分了，系统刚运行起来的时候，会立刻将PG1拉高，三极管Q1导通。

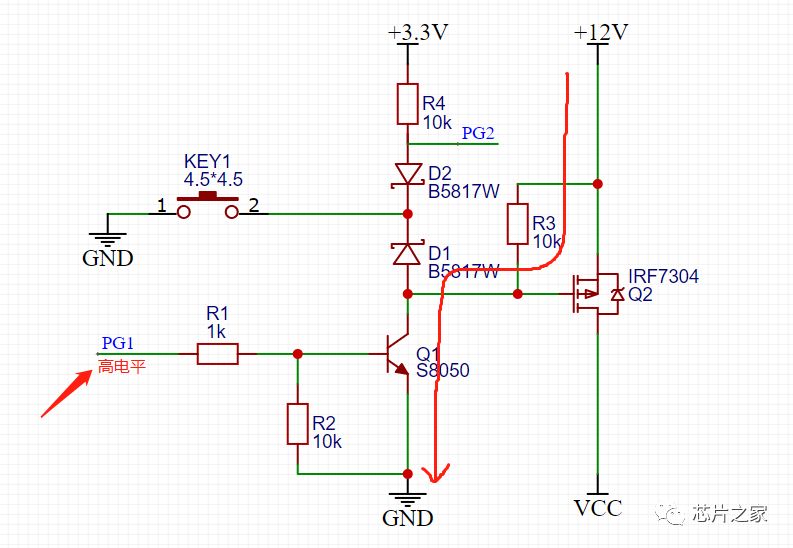

此时，如上图所示，MOS管的G极被拉低，即使松开按键了，PMOS依然导通，由此实现长按开机功能。

按键过程

关机过程

这里的关机其实是“软关机”，当检测到到KEY1长按时，系统先进行必要的关机处理，之后将PG1拉低，Q1关断，松开按键后，实现关机。
