前言

创维，就是做电视机那个创维，推出了一系列显示器产品，从全高清到4K都有涉及，产品线相当全面，能够满足高清影视，日常办公到高刷电竞的显示器需求。充电头网拿到了创维一款型号为F27B40Q的商务办公显示器，这款显示器采用27寸IPS面板，支持2K分辨率，并具备75Hz刷新率。
这款显示器最大的卖点是支持一线通，可以通过USB-C接口连接笔记本或者手机，同时传输视频信号和数据，并可为笔记本电脑等设备进行充电，在显示器上连接键盘鼠标等设备，简化使用。下面充电头网就对这款显示器进行拆解，看看内部的用料和设计。

创维液晶显示器开箱

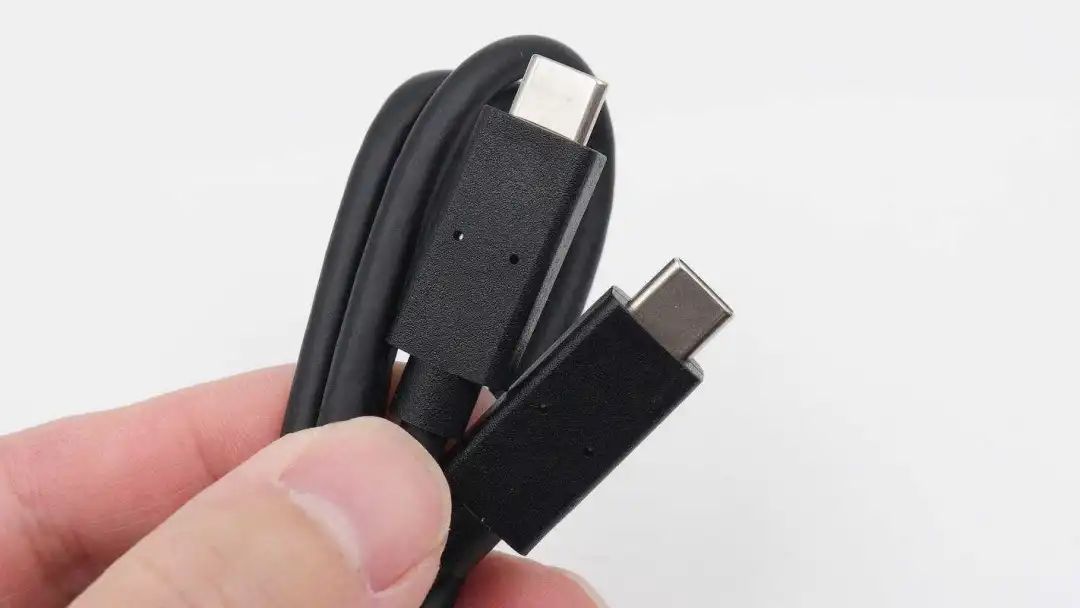

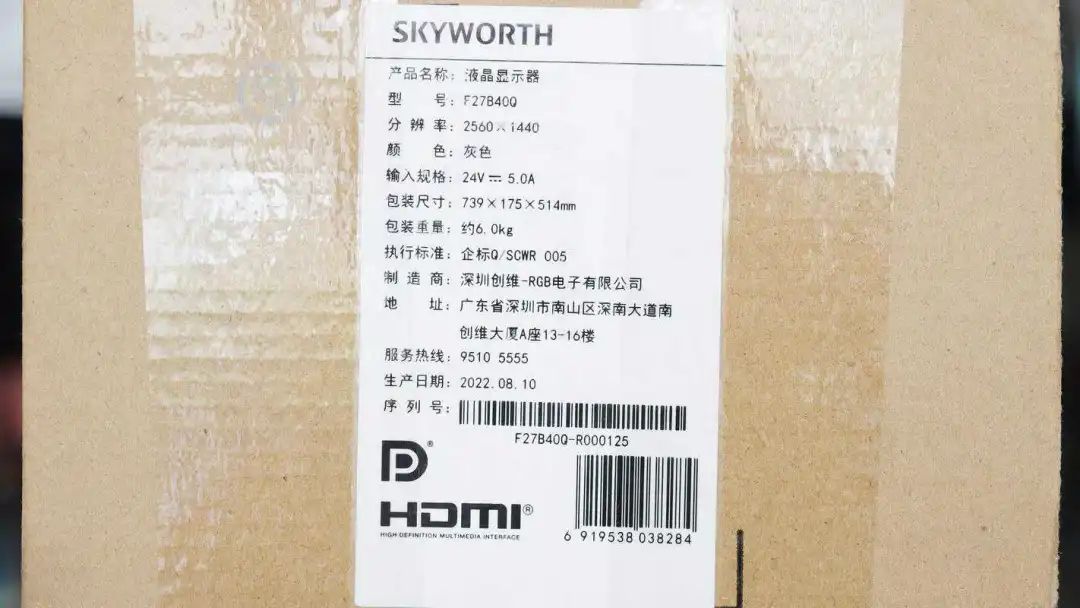

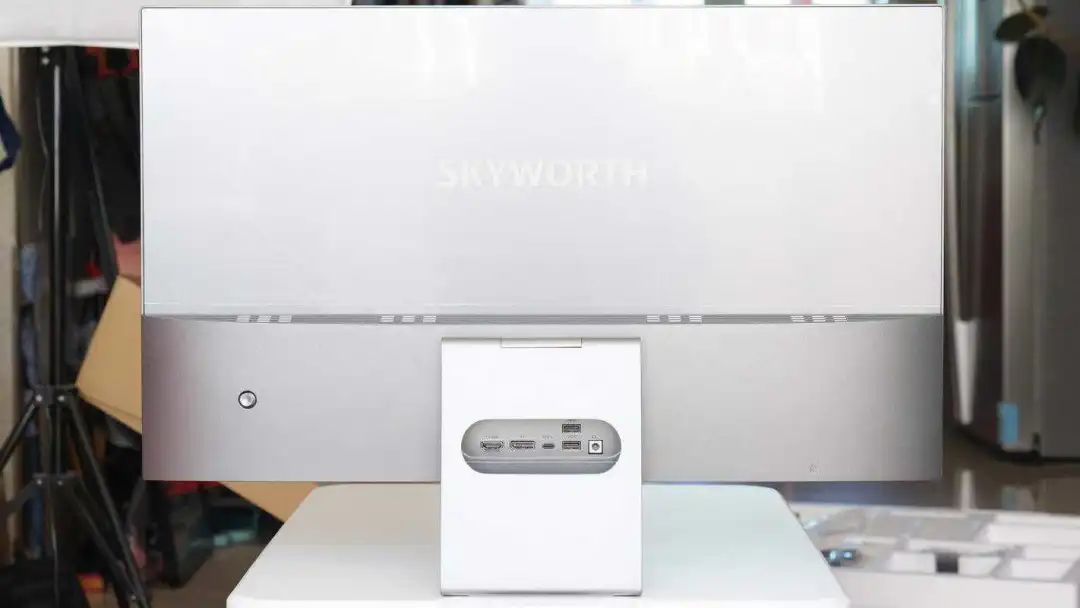

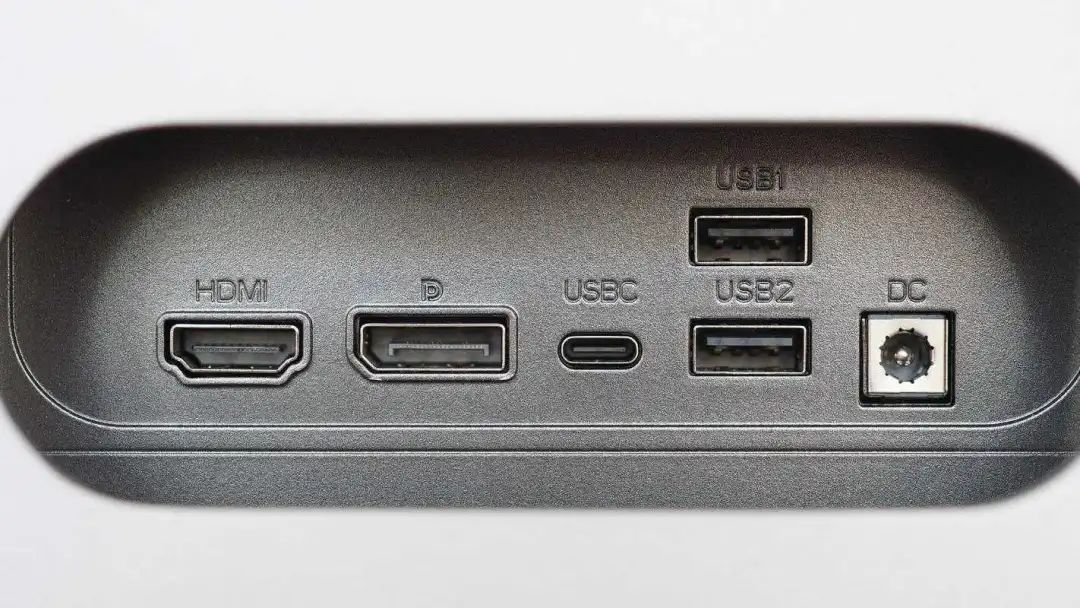

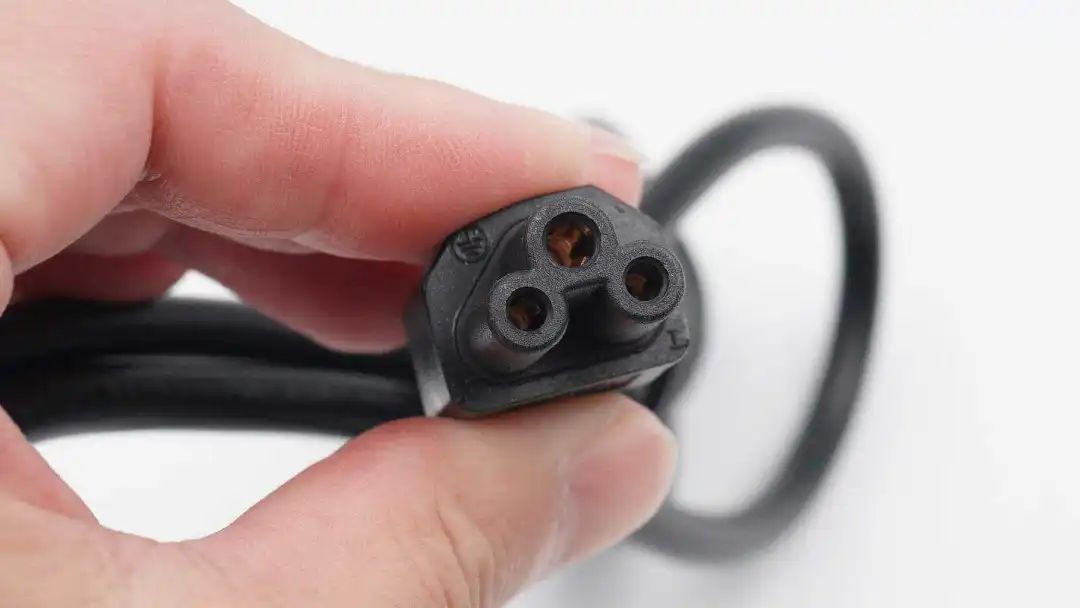

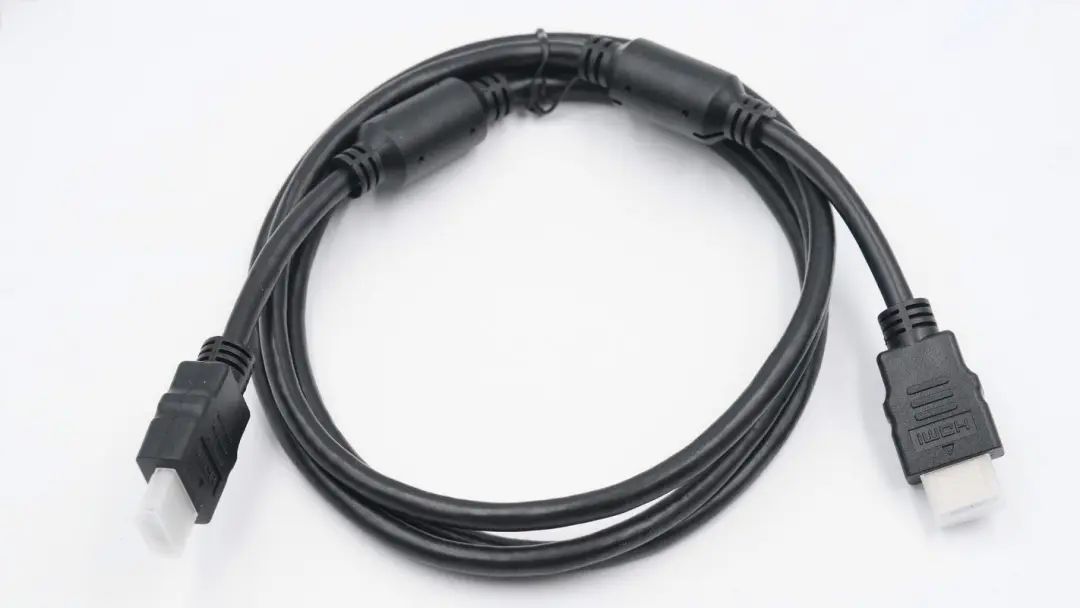

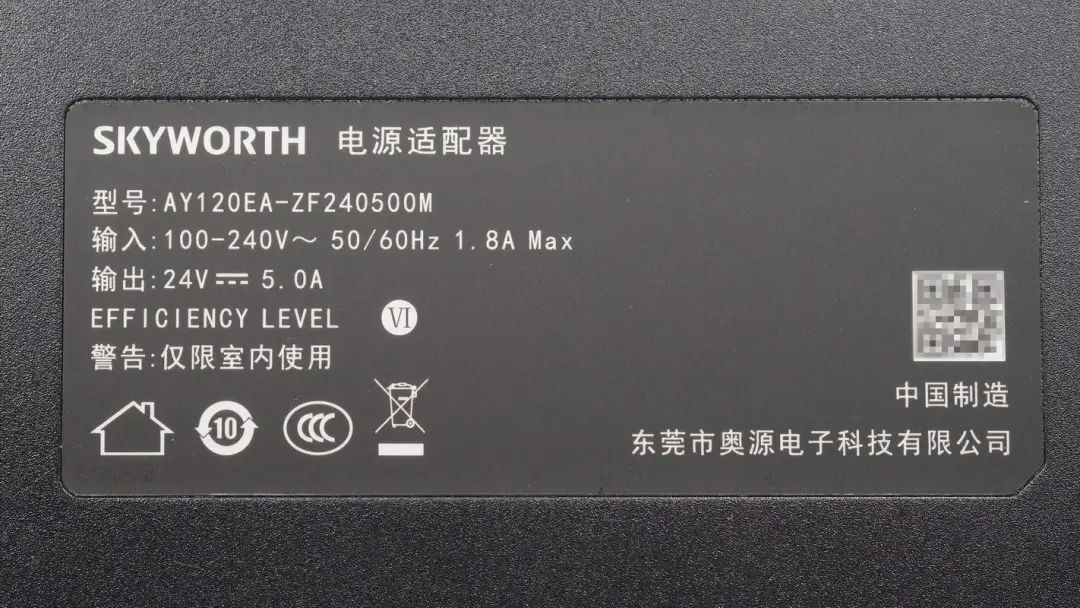

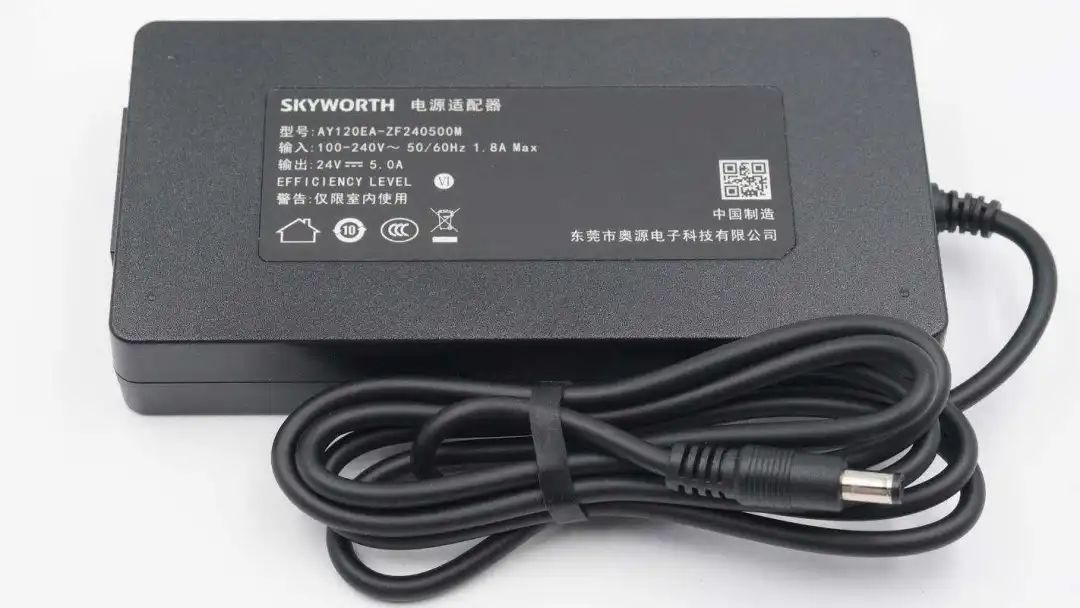

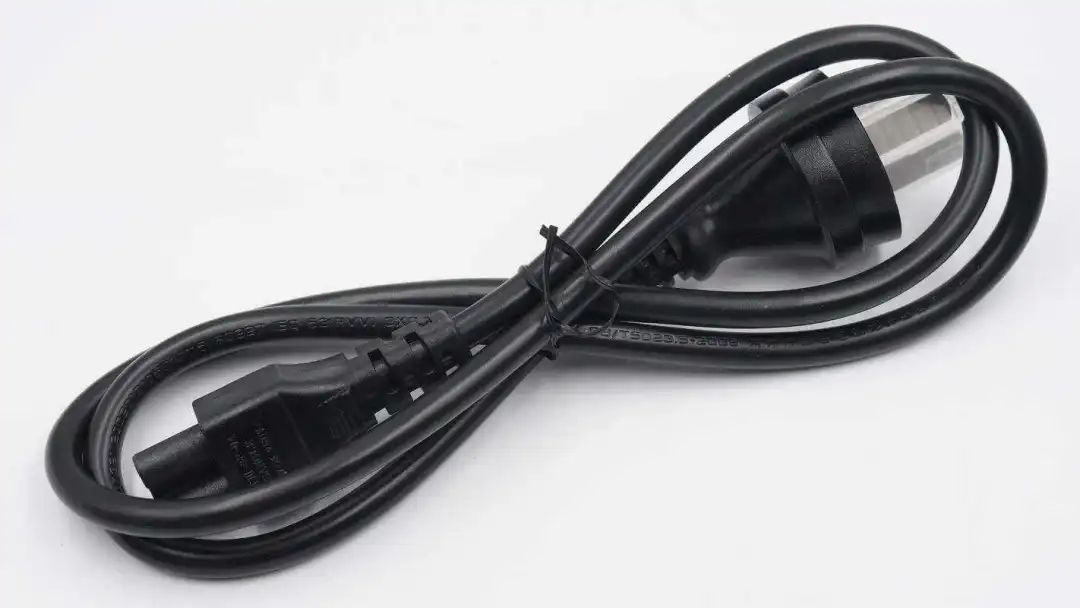

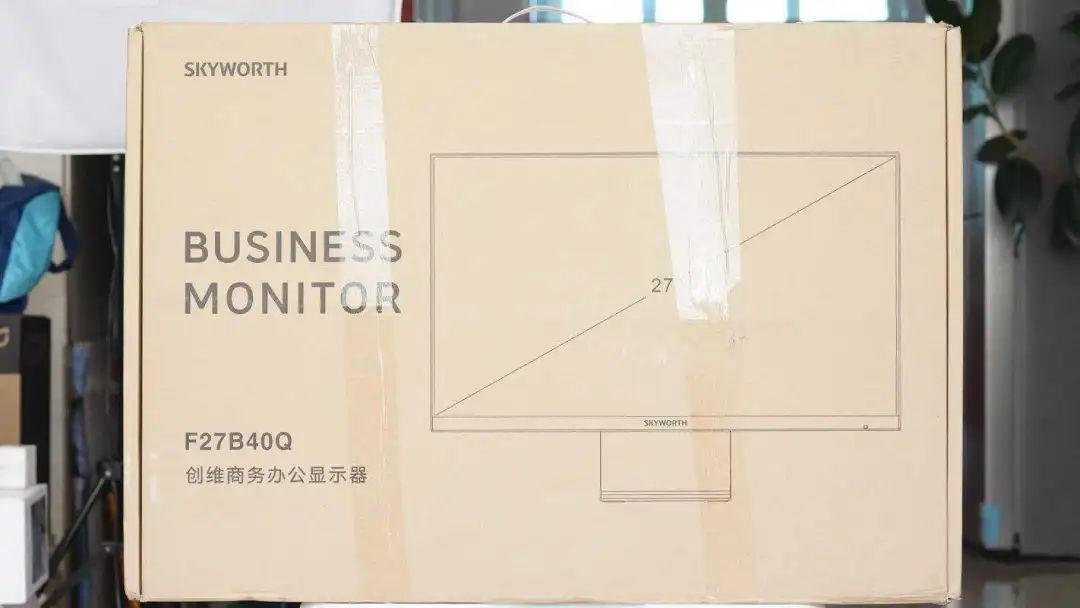

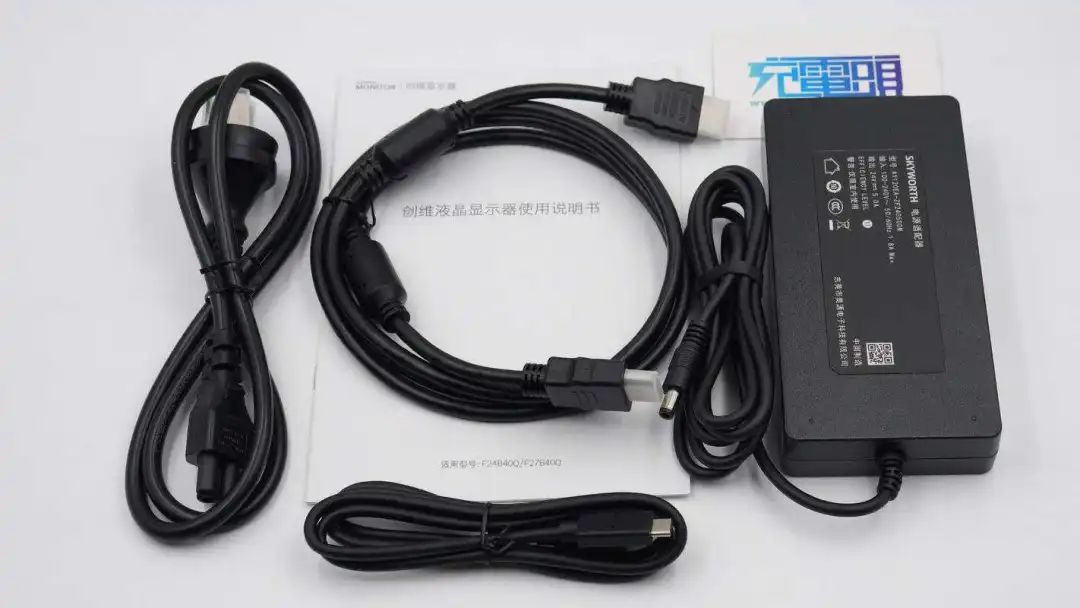

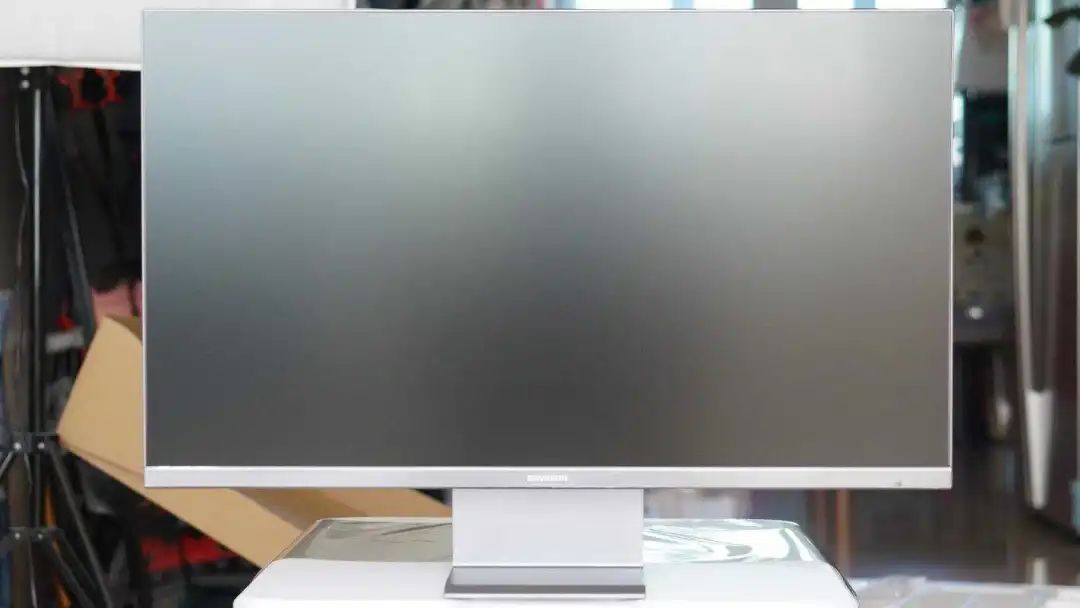

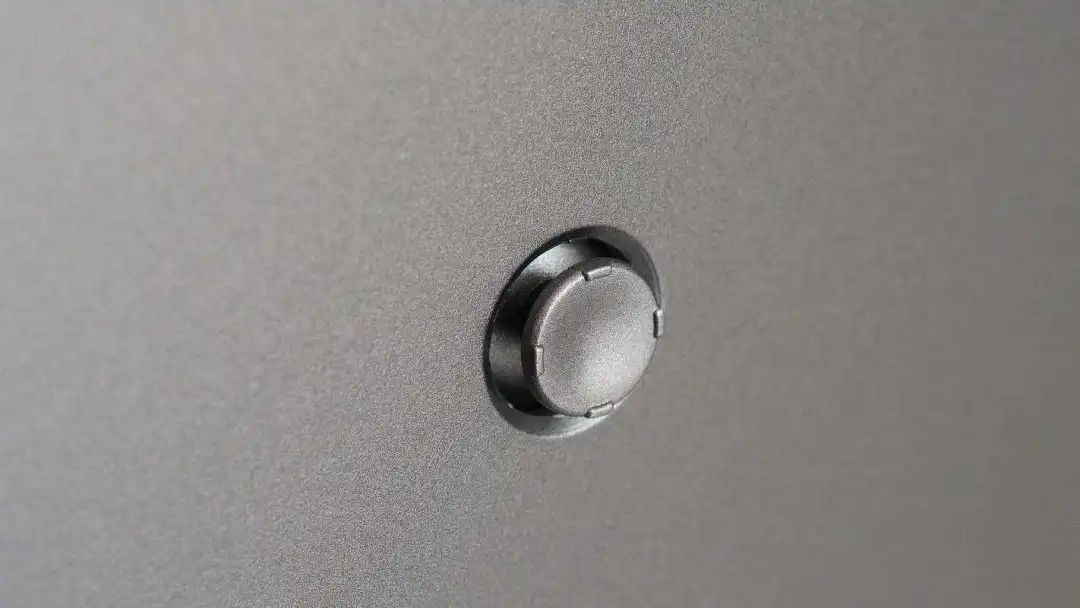

显示器采用牛皮纸盒包装，并缠绕胶带进一步加固，正面印有SKYWORTH品牌、显示器简图以及名称。包装盒上贴有中国能效标识贴纸，显示器通过了国家1级能效要求。此外还贴有显示器参数贴纸产品型号：F27B40Q分辨率：2560*1440颜色：灰色输入规格：24V5A包装尺寸：739*175*514mm包装重量：约6.0kg制造商：深圳创维-RGB电子有限公司显示器通过了HDMI认证。包装内配件一览，分别是电源线、电源适配器、HDMI线以及CC线，还有产品使用说明书。电源线输入端是三脚插头，插脚套有塑料保护壳。另一端是梅花插头，接地好评。电源适配器自带DC圆头输出线缆，机身是经典扁平长方体造型，外壳磨砂处理。适配器铭牌特写，型号为AY120EA-ZF240500M，支持100-240V~50/60Hz 1.8A输入，以及24V5A输出，制造商为东莞市奥源电子科技有限公司，通过了CCC认证。CC线头外壳磨砂方便插拔，此外设有两个圆孔。HDMI线公头套有塑料保护壳，线头外壳设有凸齿方便插拔，线身上设有铁氧体磁珠抗干扰。创维这款显示器正面将环境光传感器与指示灯模块融合在一起，配合两侧以及上方1.85mm三面极窄边框，让屏占比高达93.2%。侧身采用航空级铝材一体中框，精选阳极氧化处理，结合先进面板贴合工艺，打造9mm超薄高品质机身。背面采用超高硬度玻璃背板，太空漫步灰配色彰显艺术感，此外还有透光LOGO设计，开机即亮自带氛围感。显示器配备HDMI1.4、DP1.2、Type-C（65W）、USB-A2.0*2、DC丰富功能接口，接口大满贯，从容应对办公需求。背面还有一个五向摇杆键，用于功能控制。

创维液晶显示器拆解

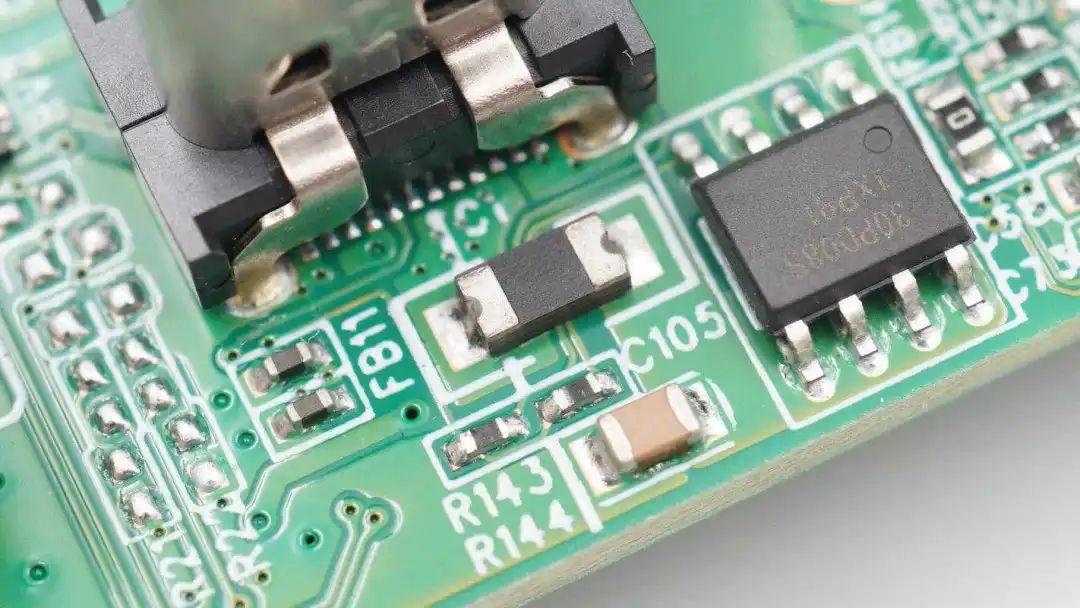

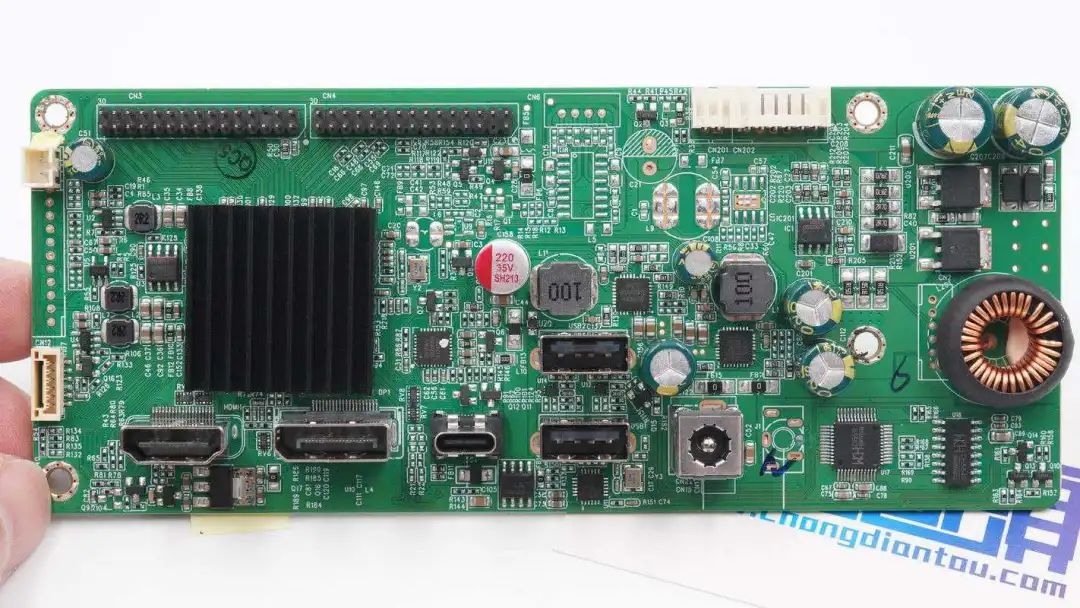

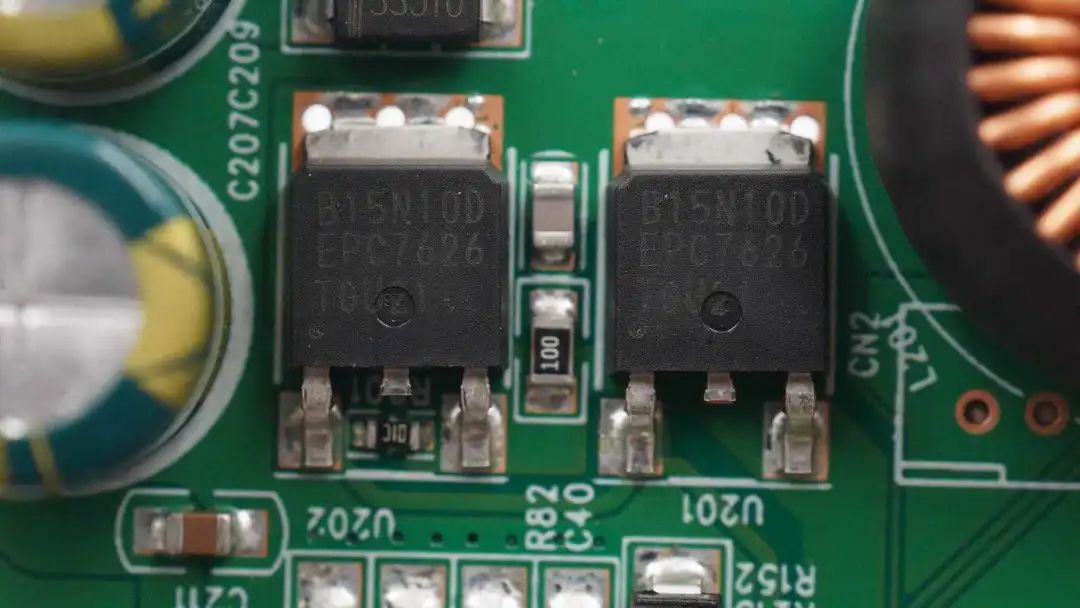

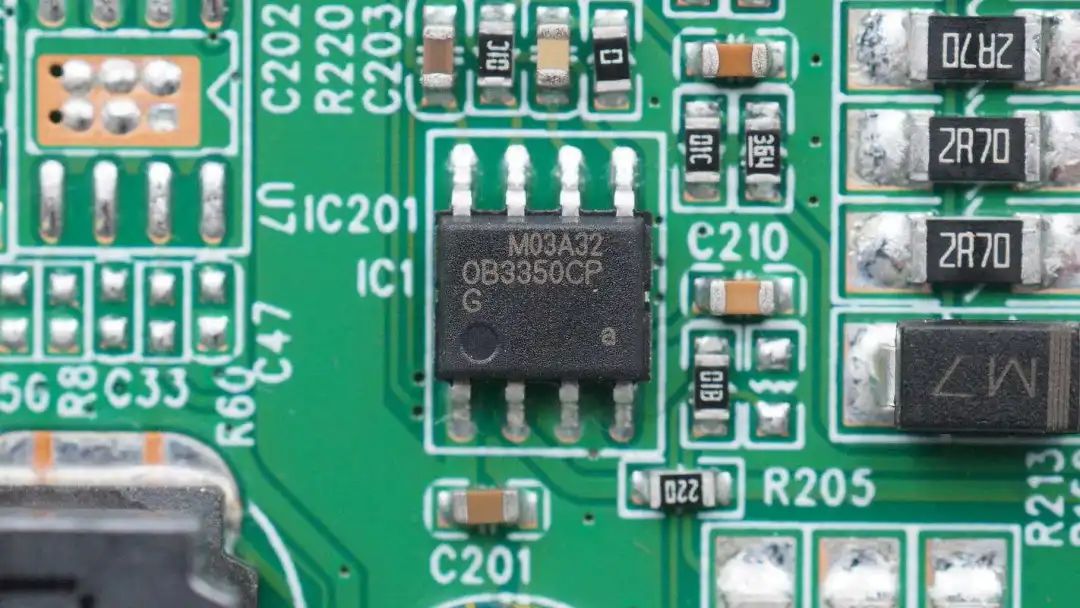

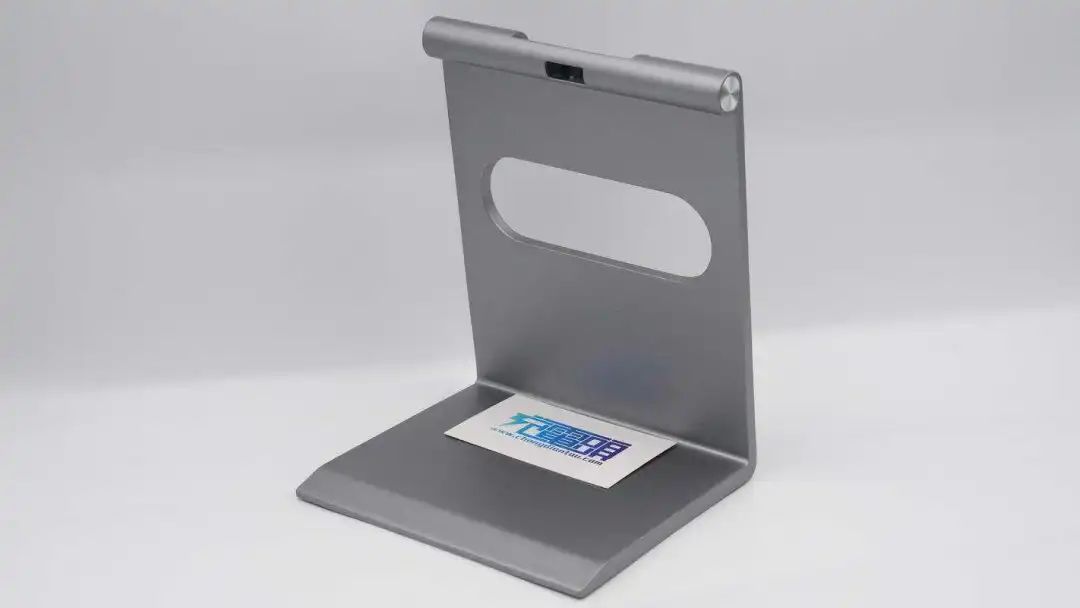

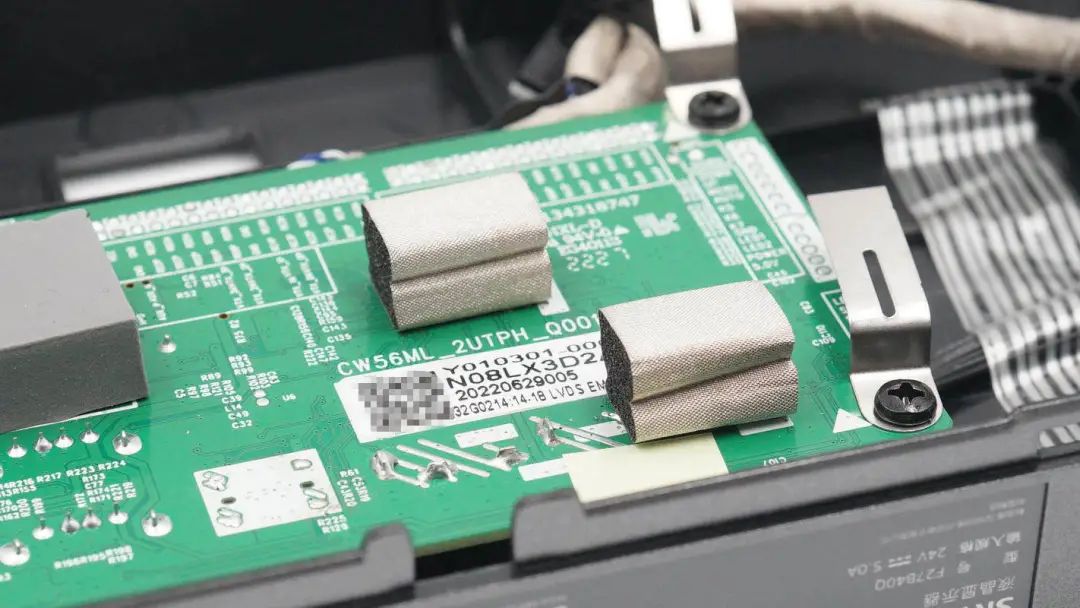

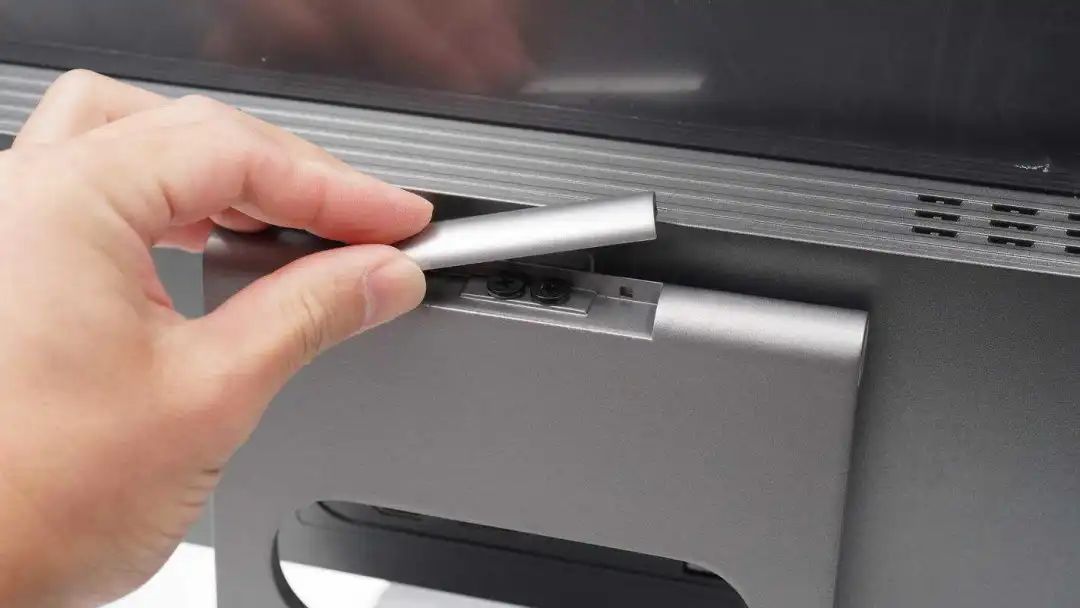

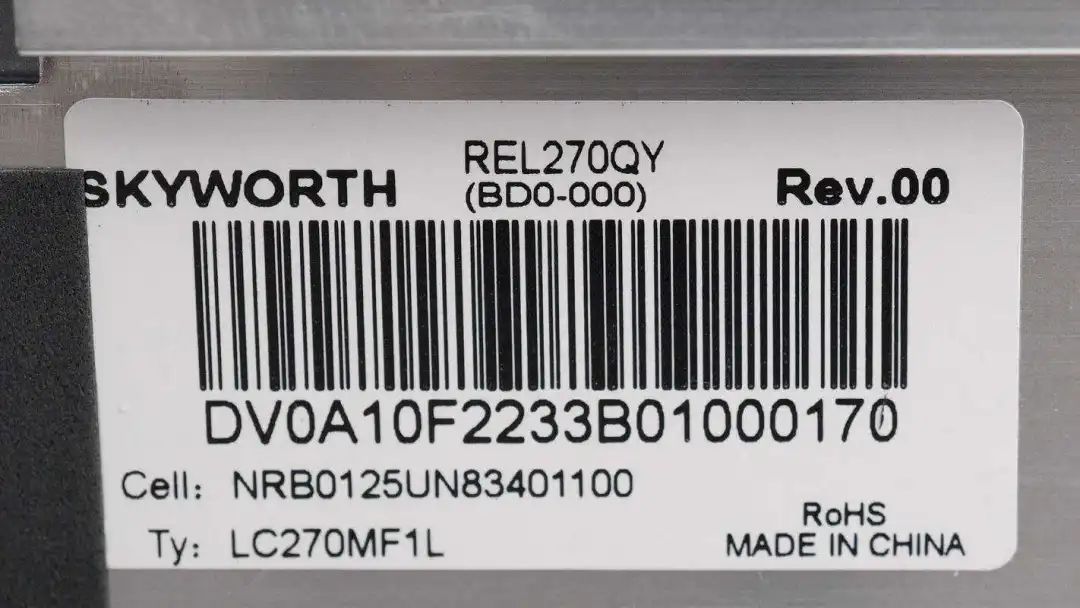

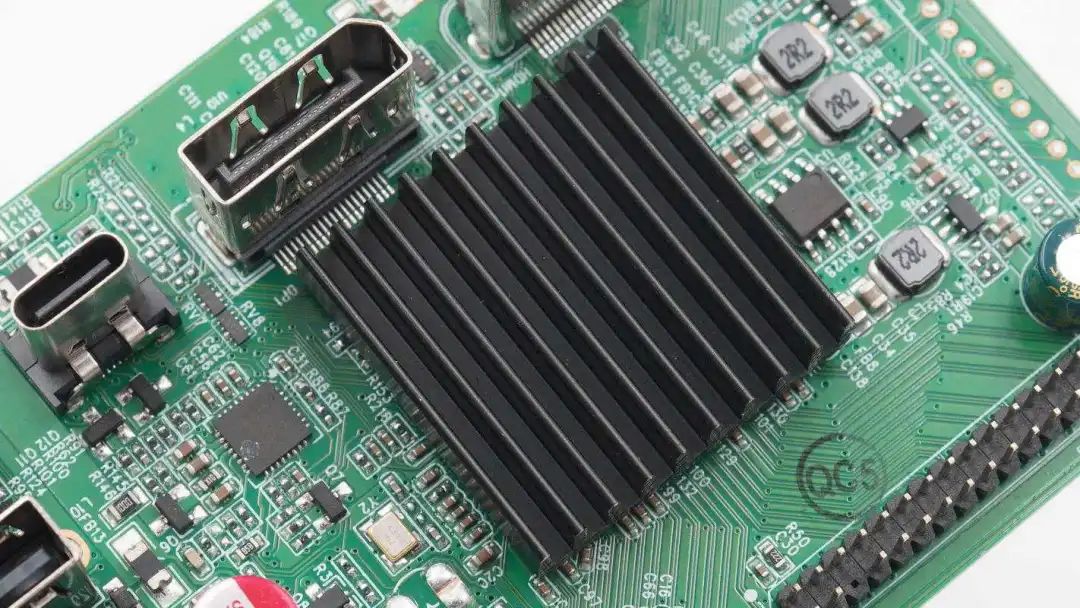

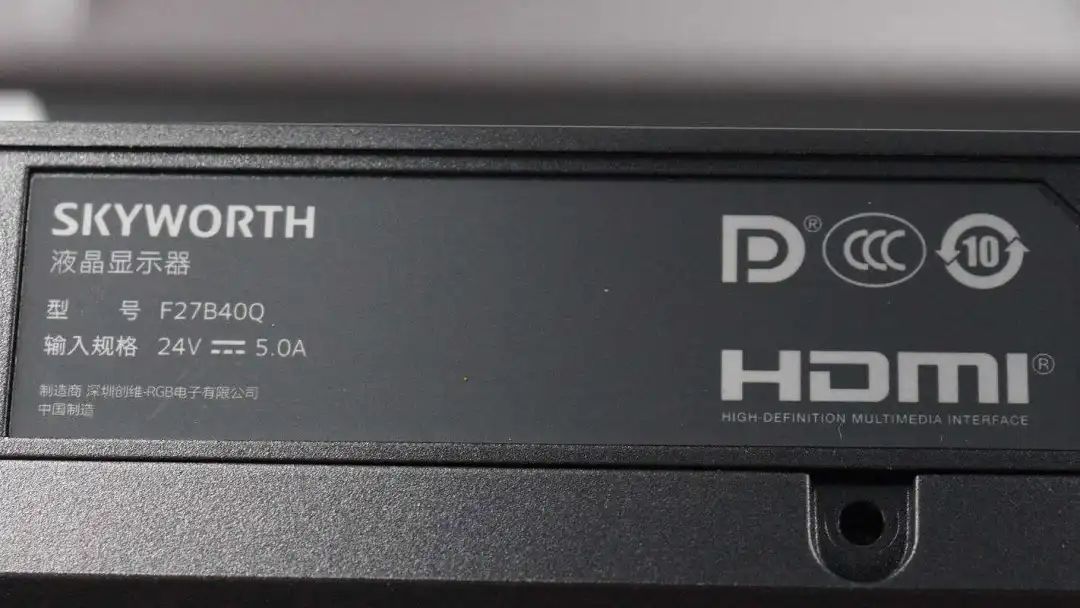

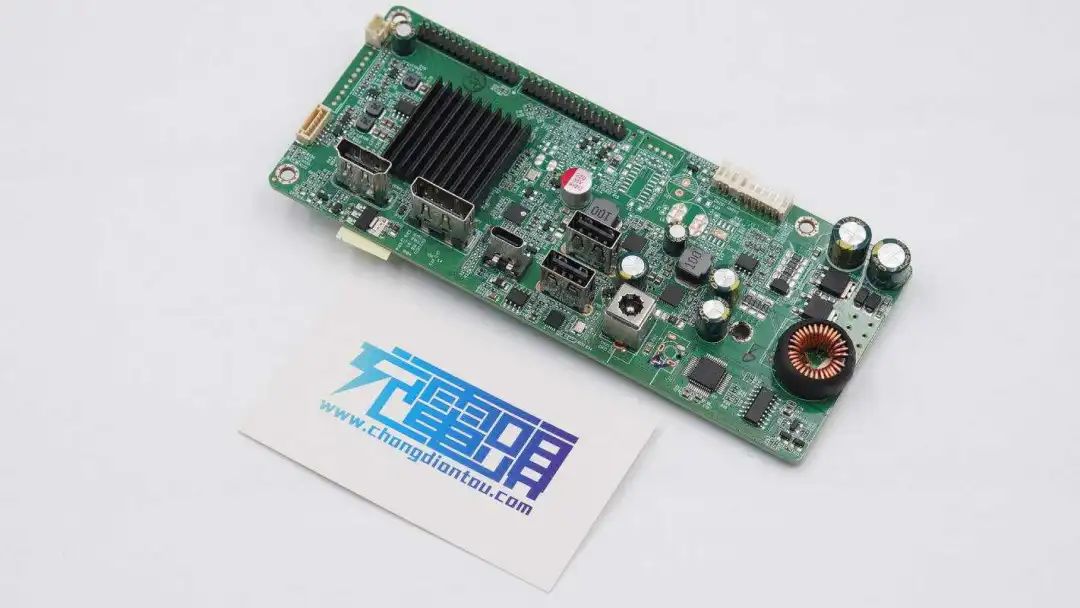

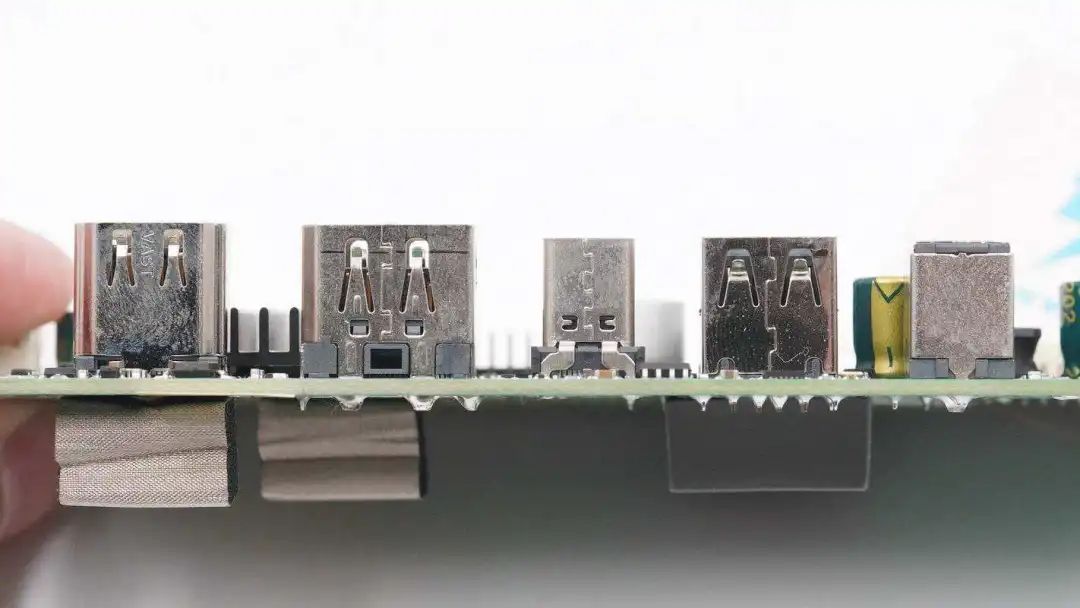

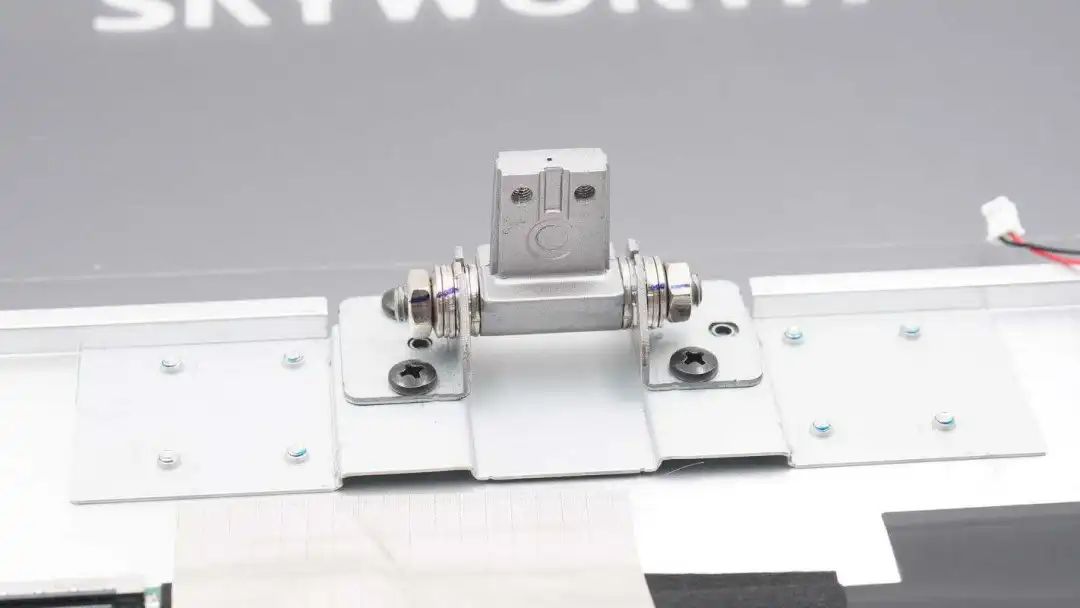

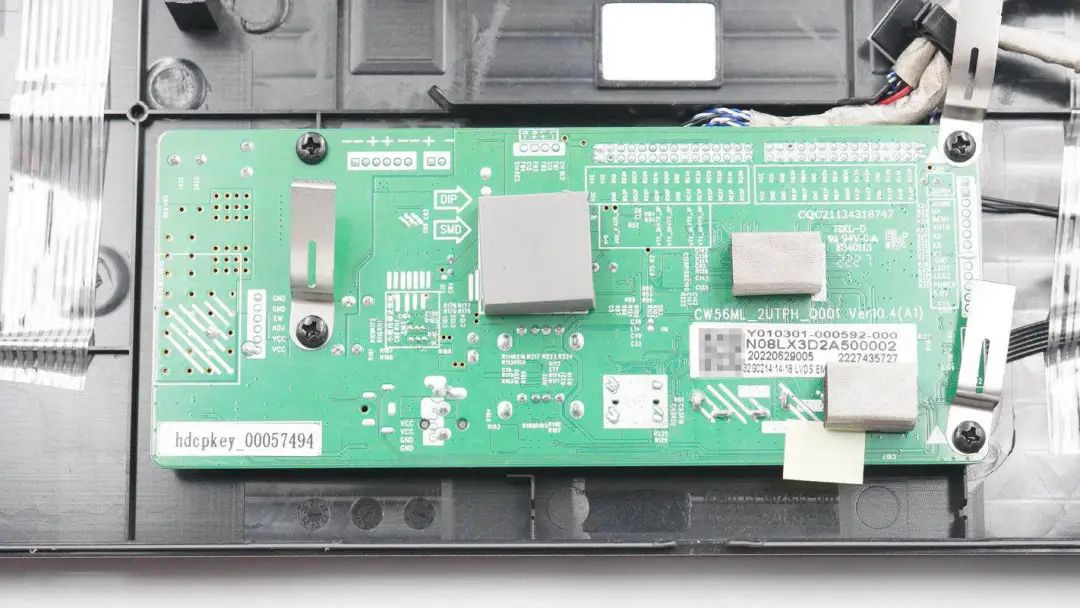

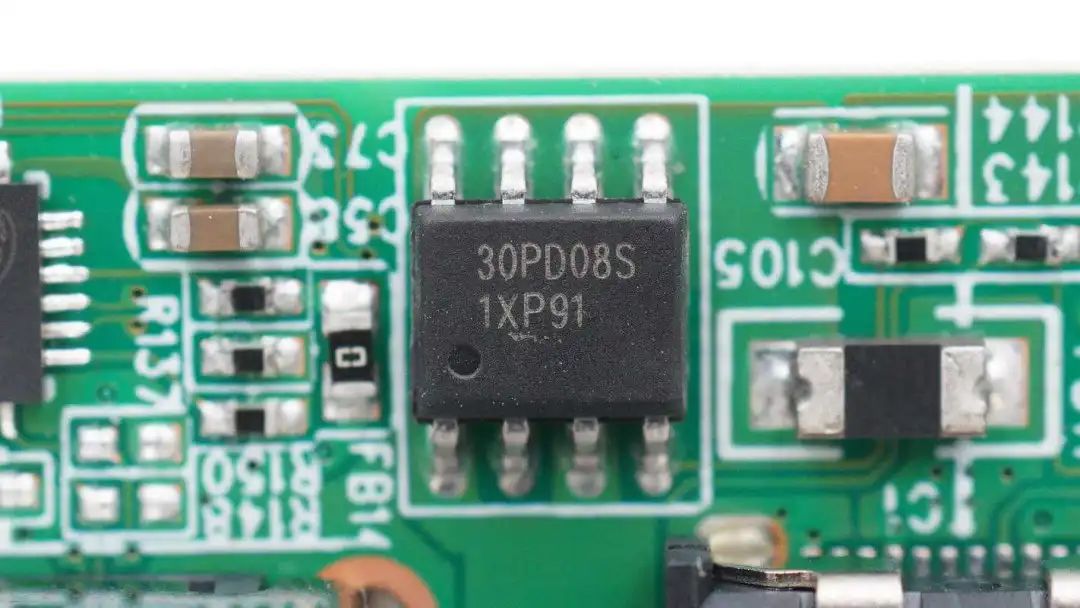

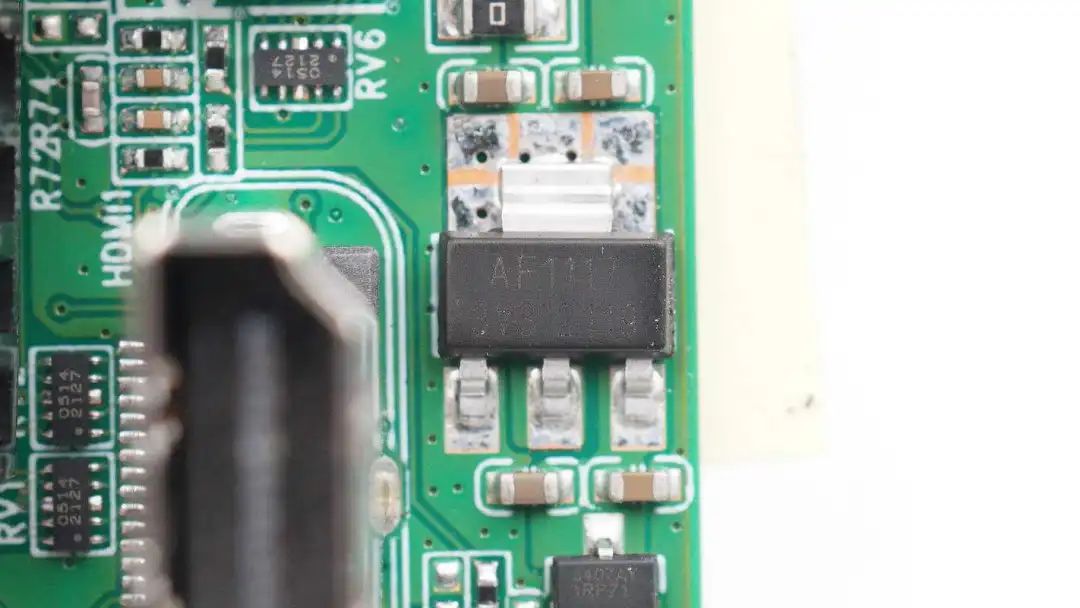

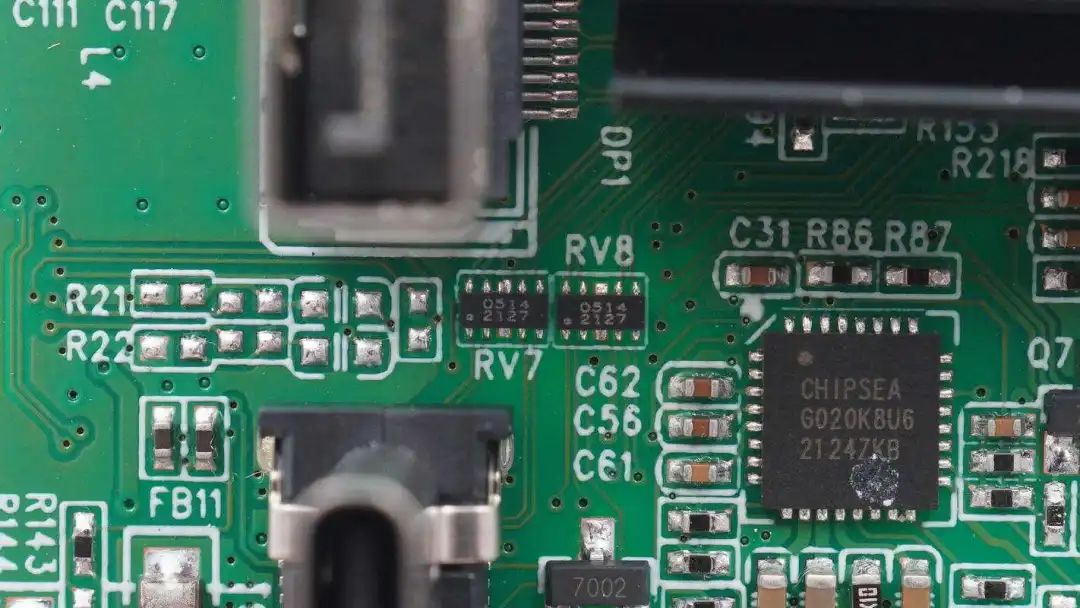

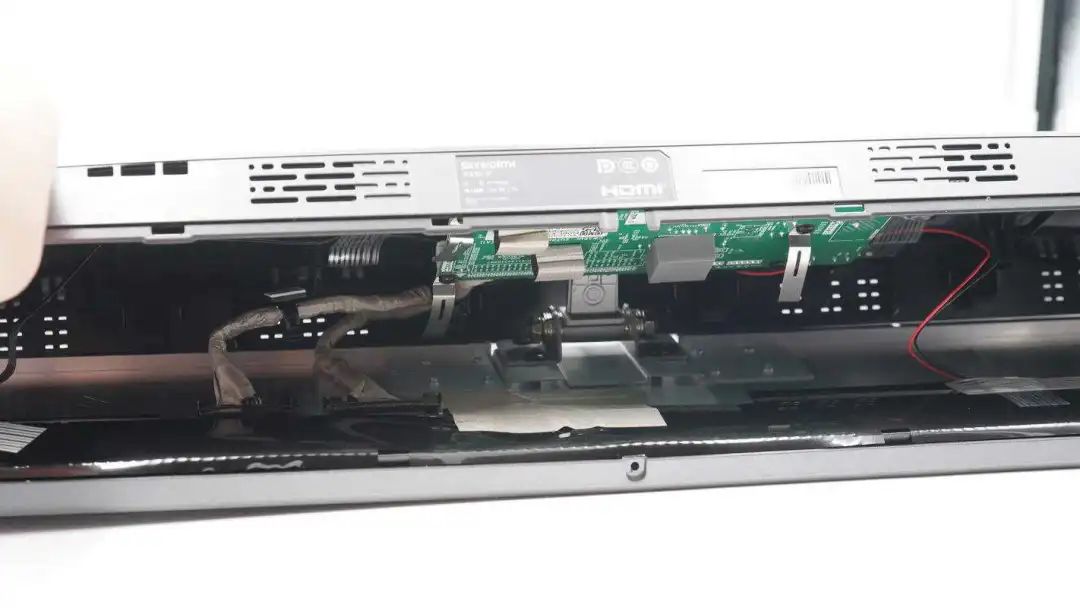

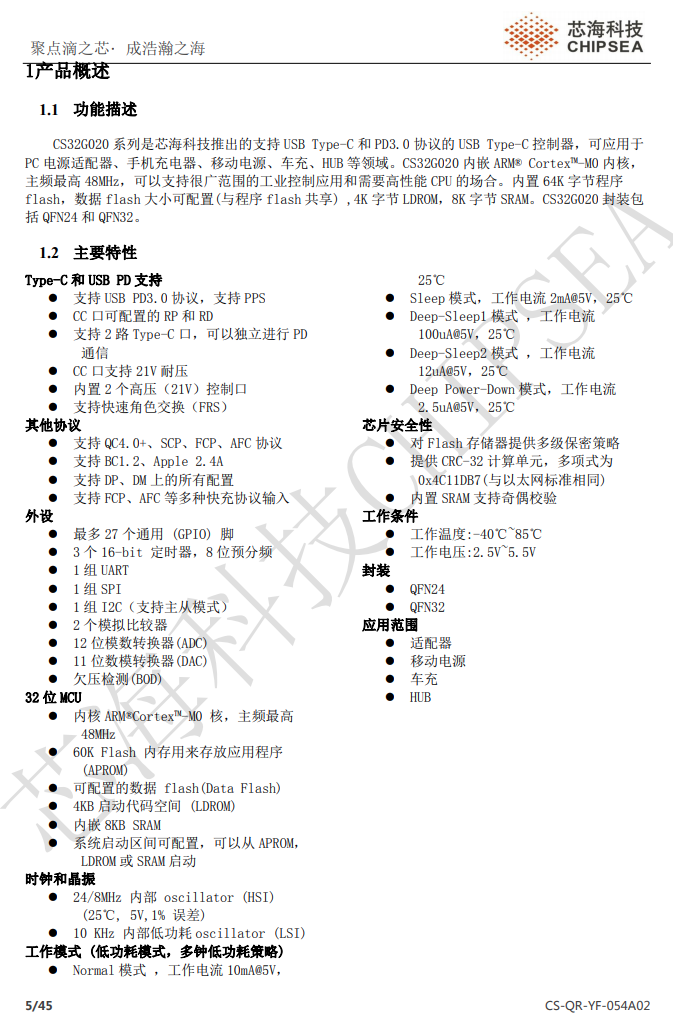

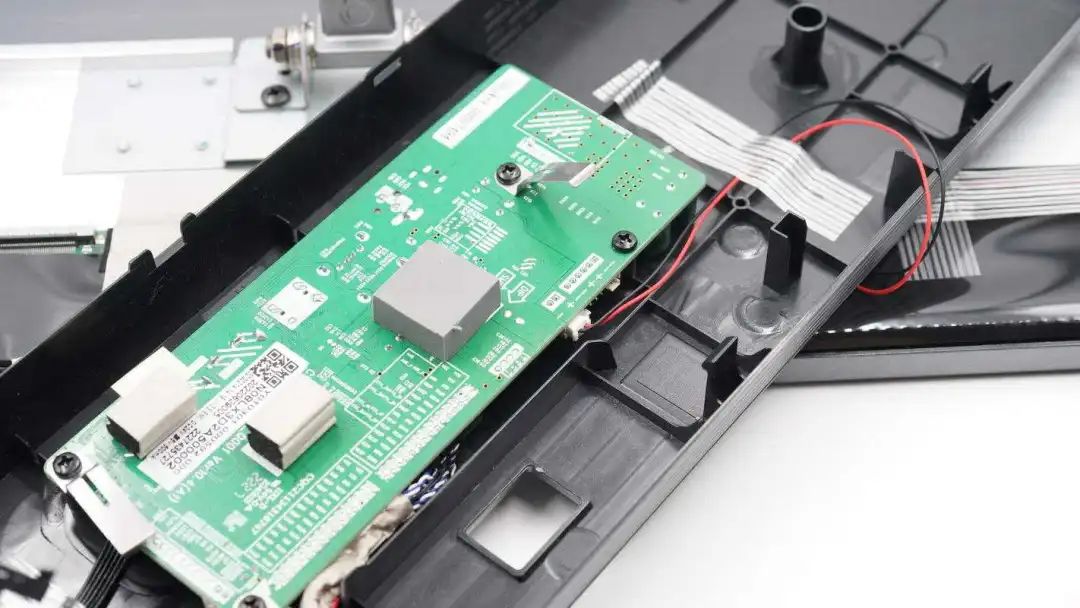

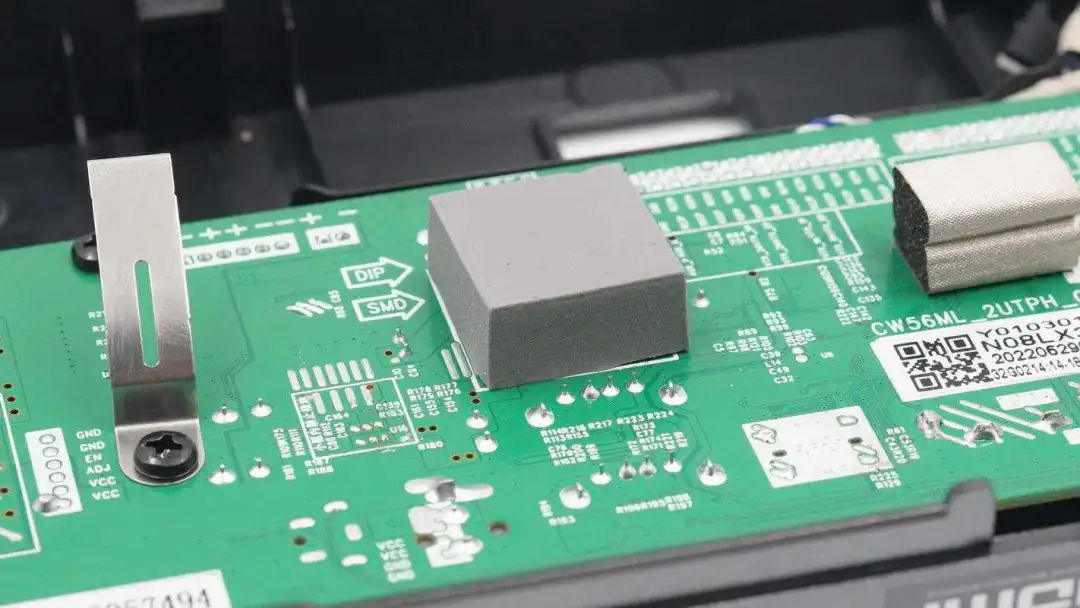

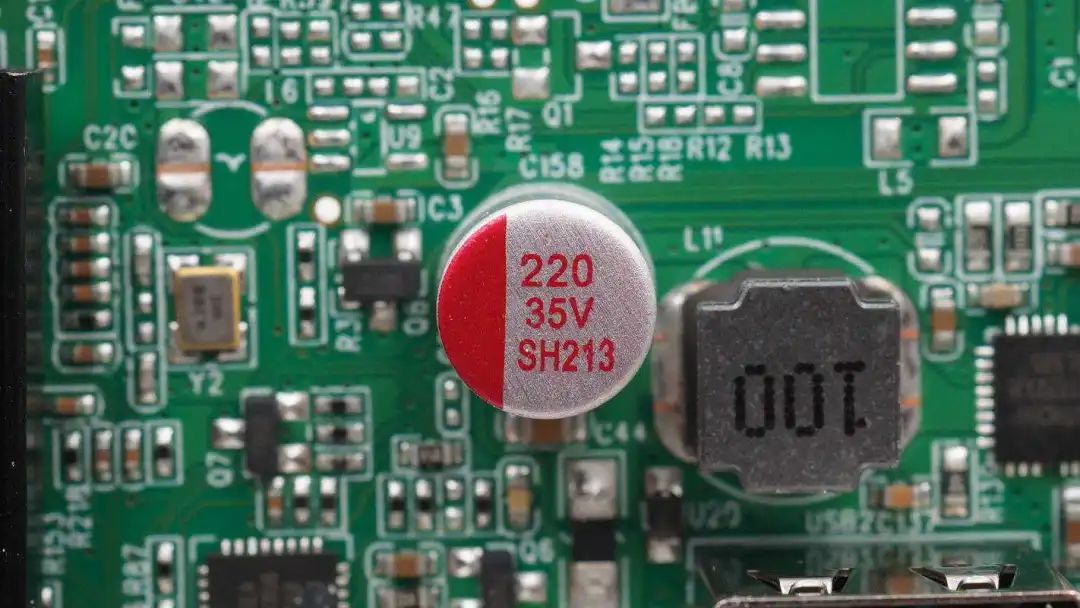

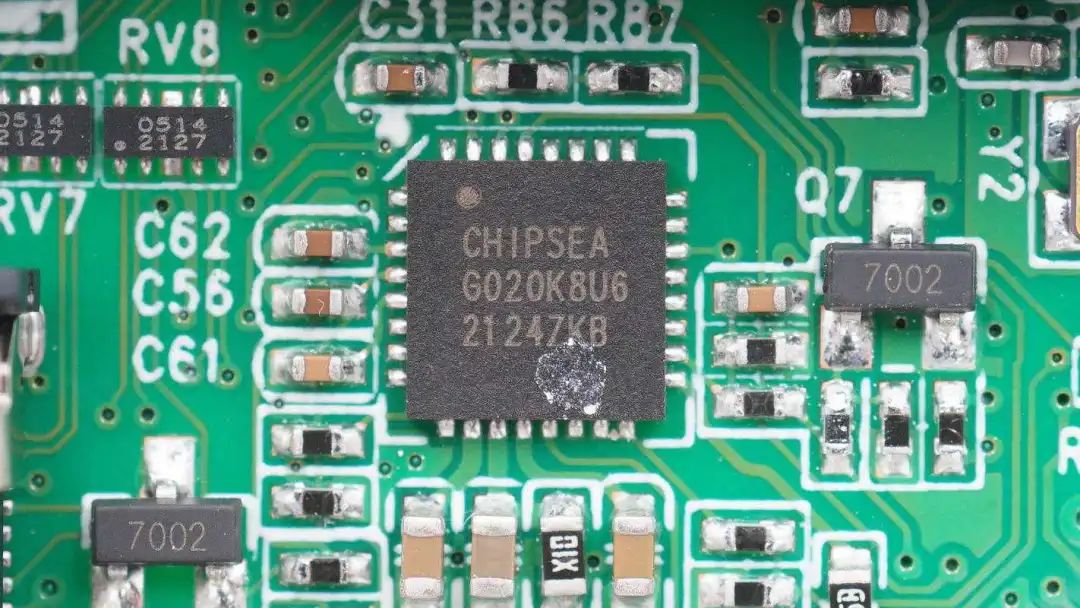

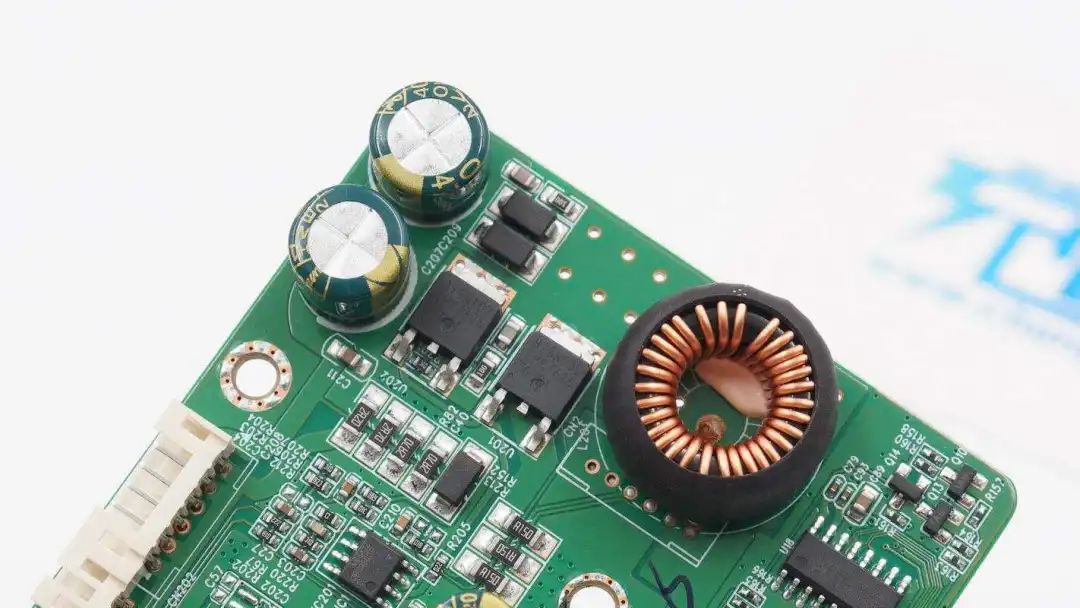

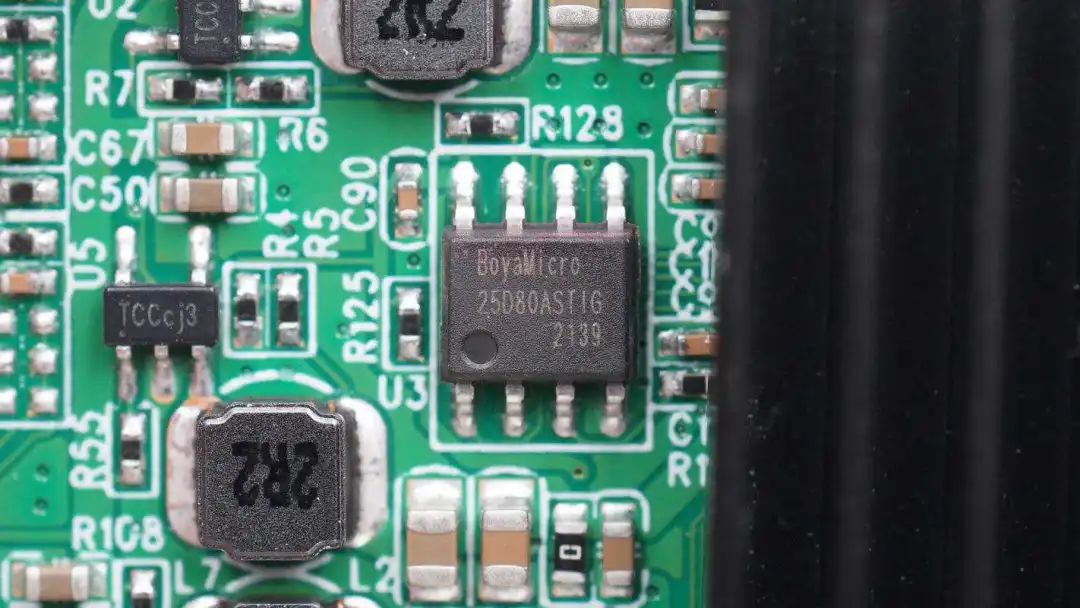

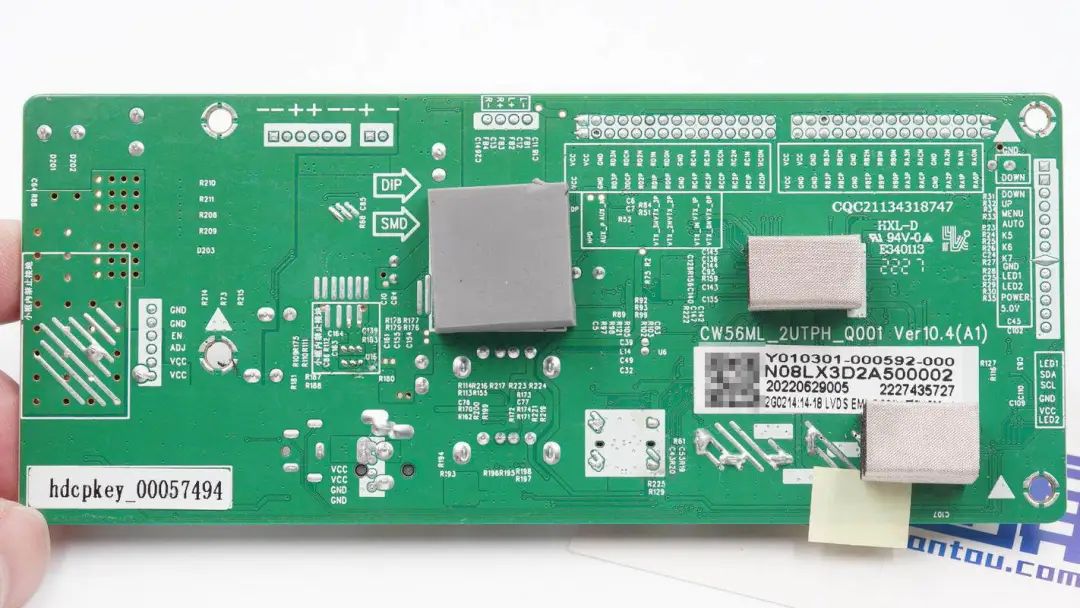

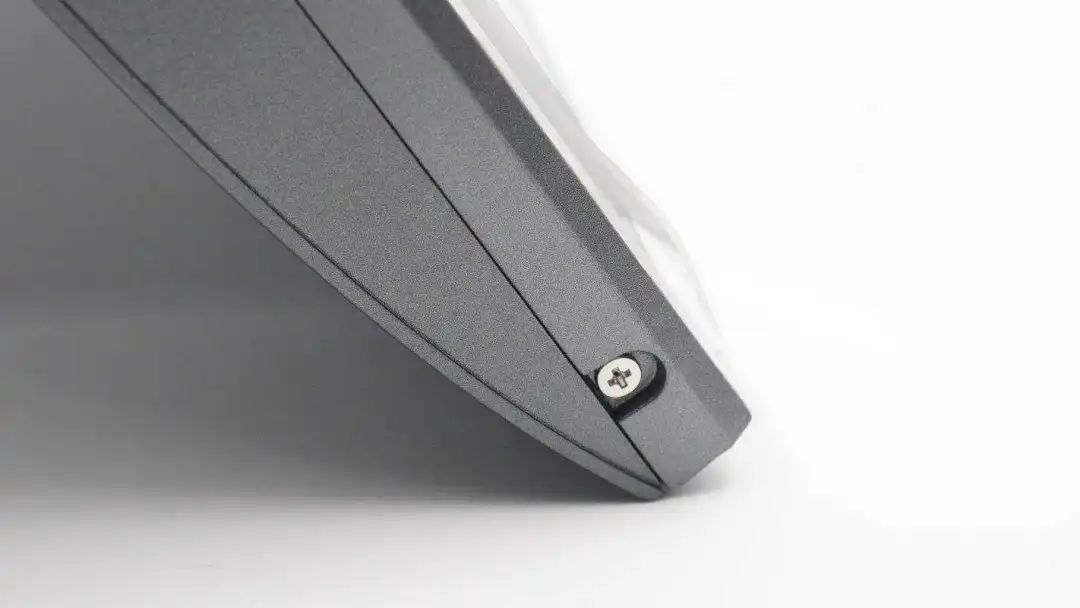

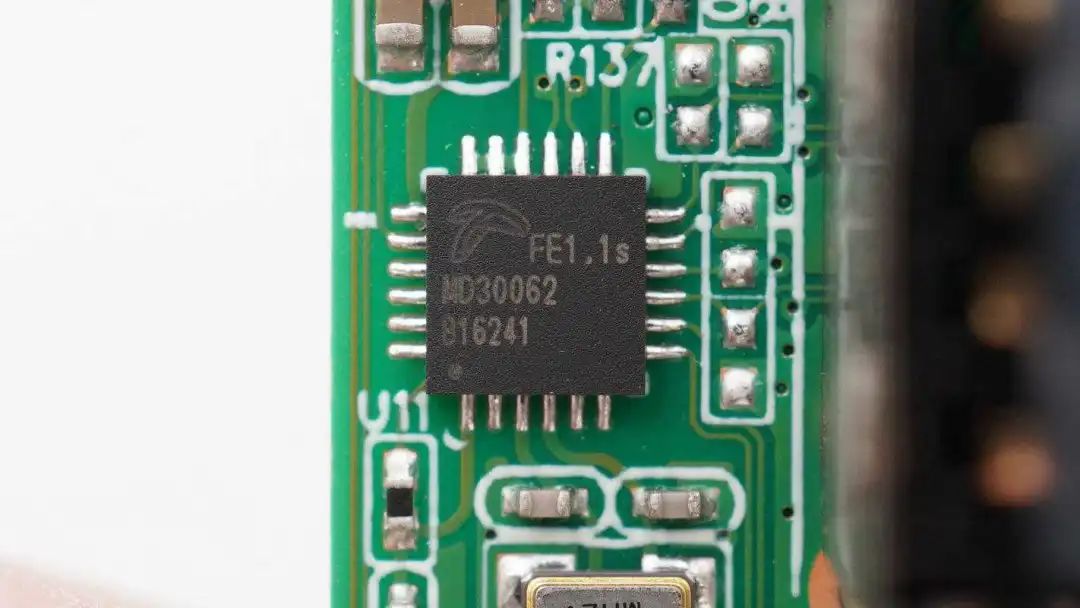

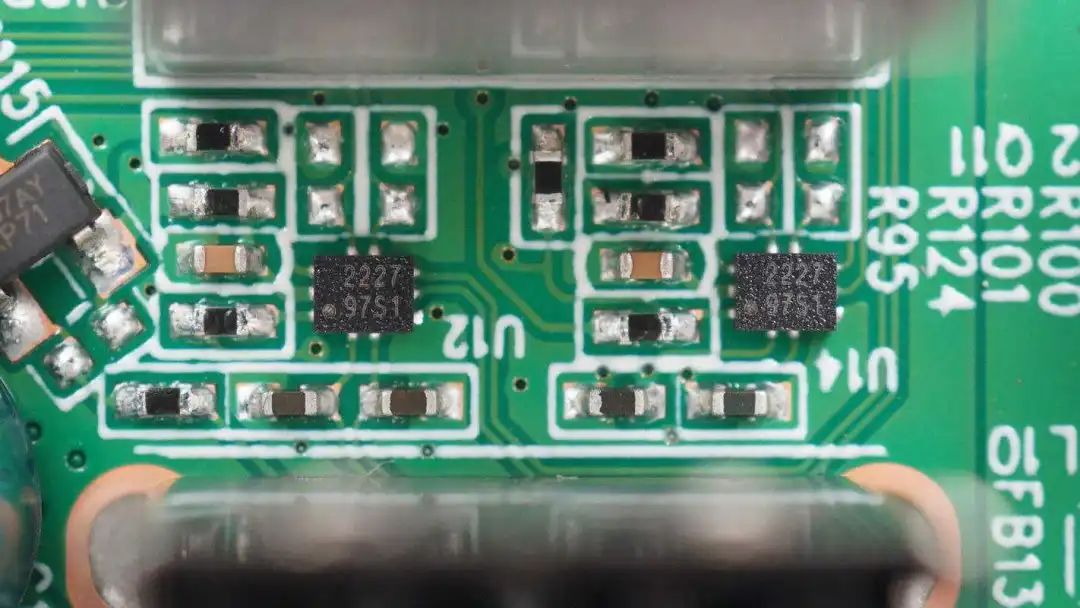

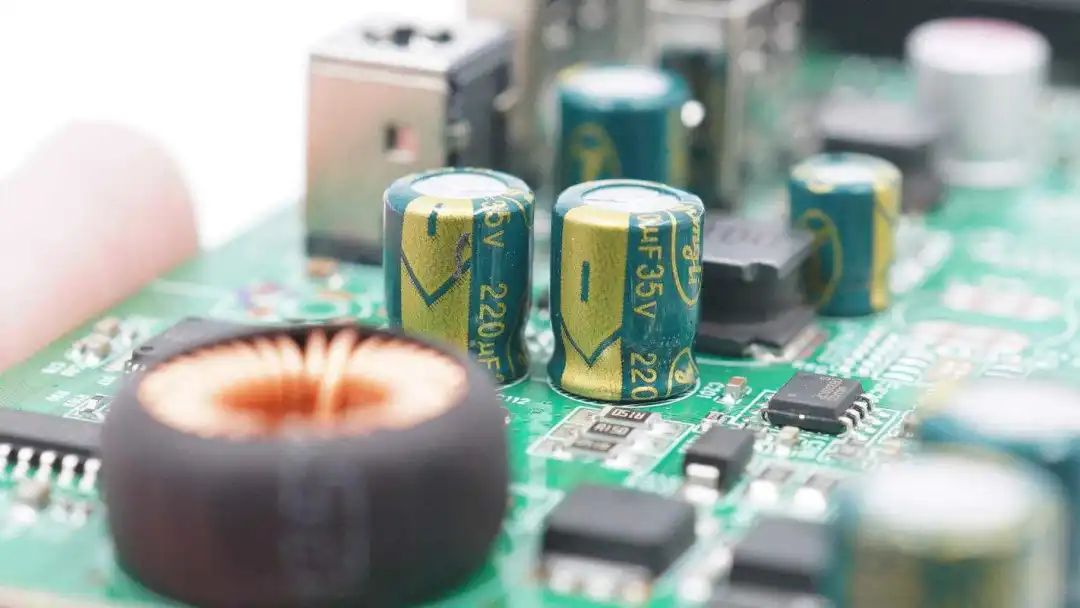

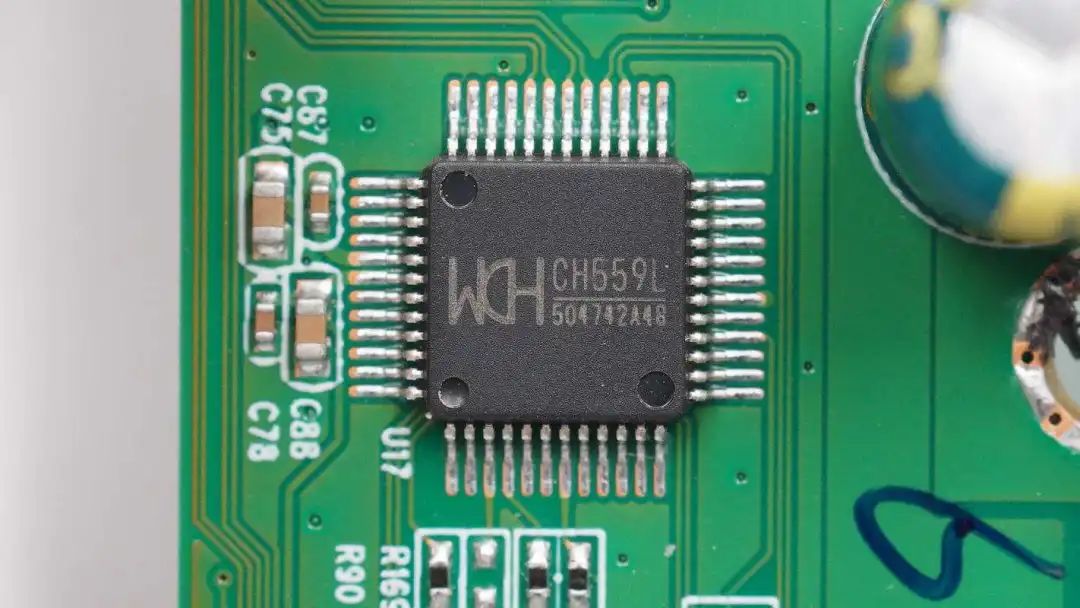

拆下底座固定螺丝的装饰盖，拧开固定螺丝，取下底座。一体式金属底座特写。显示器底部固定螺丝特写。显示器底部标签标注型号和输入规格，DP，HDMI和3C标识。沿外壳接缝拆下显示器底部外壳，外壳内部固定一小块驱动板。小板背面粘贴导电布和导热垫，并通过螺丝固定金属弹片接地。显示器支架通过螺丝固定，支持角度调节。显示器屏幕由创维提供，型号LC270MF1L，中国制造。显示器驱动板通过螺丝固定在外壳内部。对应降压芯片背面粘贴一块导热垫利用屏幕背面铁板散热。驱动芯片背面和HDMI接口背面粘贴两块导电布接地。拔下屏幕排线和按键排线，取出显示器驱动板。驱动板正面散热片下方为驱动芯片，中间位置为降压电路，用于为USB-C接口供电，右侧降压电路为USB-A接口供电，最右侧为背光驱动电路，底部从左到右依次为HDMI接口，DP接口，USB-C接口，USB-A接口和电源接口。驱动板背面对应发热元件露铜加锡处理，增强散热。导热垫用于为USB-C接口的降压电路散热。驱动板侧面一览，插座均为过孔焊接固定。显示驱动芯片粘贴一块黑色铝合金散热片。驱动芯片外置的一颗存储器来自博雅科技，型号BY25D80，是一颗8Mb容量的SPI存储器，用于存储显示器固件及设置信息。两颗输入滤波电容规格为220μF35V。输出滤波固态电容规格为220μF 35V。USB-C接口协议芯片来自芯海科技，型号CS32G020K8U6，是芯海科技推出的支持USB-C和PD3.0的USB-C控制器，该芯片适用于Device或电源应用的USB Type-C和USB PD控制器。集成了两路独立的Type-C CC 和USB PD功能，Load Switch Driver，USB BC1.2。同时还集成了多种手机的快充协议，以增强终端设备的充电兼容性。可应用于适配器、移动电源、车载充电、HUB、显示器等领域。可轻松一颗芯片实现双Type-C口解决方案。芯海CS32G020内置ARM M0内核，48MHz主频，内置64K程序存储器，4KB LDROM，8K SRAM，支持宽范围的工业控制应用和高性能处理场景，提供QFN24和QFN32封装。在红米这款显示器中用于USB PD协议功能，采用QFN32封装形式。充电头网了解到，红米27寸4K液晶显示器也采用了芯海科技快充协议芯片，此外芯海科技旗下产品还广泛应用于充电器、移动电源、户外电源、快充插座、电动牙刷等领域，并被华为智选 力博得智能声波牙刷2Pro、小猴USB-C充气宝、Soyealink 华为P50 Pro 5G通信壳、闪极100W 3C1A氮化镓充电器、紫米20号200W PD快充移动电源、iQOO 44W闪充移动电源、绿联MFi认证10000mAh双向快充移动电源、羽博300W便携式储能电源等知名品牌的几十款产品采用。用于USB-C接口输出控制的VBUS开关管，来自新洁能，型号NCE30PD08S，是一颗耐压30V的PMOS，导阻16mΩ，采用SOP-8封装。用于USB-C接口输出过流保护的贴片保险丝。用于USB-C口数据线过电压保护的TVS阵列。两颗切换开关用于USB-A接口的数据和显示器控制切换。显示器内置汤铭 FE1.1S USB HUB芯片，用于USB-C接口连接外设。沁恒 CH559L MCU用于解析键盘与鼠标操作信息，在显示器打开设置菜单时，向显示器报告键盘与鼠标操作，实现对显示器菜单的控制。一颗1117 3.3V稳压芯片用于芯片供电。显示器背光驱动电路一览，焊接升压开关管，升压电感，整流二极管和滤波电容。两颗升压开关管来自硕颉，型号B15N10D，是一颗耐压100V的NMOS，导阻105mΩ，采用TO252封装。背光驱动芯片来自昂宝，型号OB3350，是一颗LED背光驱动芯片，采用电流模式控制，支持过压保护，过电流保护和欠压闭锁以及过热关断保护。全部拆解完毕，来张全家福。

充电头网拆解总结

创维这款27寸2K显示器采用三面微边框设计，外观简洁大方。显示器支持HDMI，DP和USB-C视频输出和60W充电输出，可作为传统显示器使用，也可用于一线通的笔记本电脑使用。显示器还配备了两个USB-A接口，连接键盘鼠标，配合笔记本电脑更加轻松。
充电头网通过拆解了解到，这款显示器内部由屏幕和驱动板组成，采用外置电源供电。值得注意的是该显示器已经采用了最新的Type-C接口进行视频信号和电源的传输，采用的是芯海CS32G020K8U6协议芯片实现。
芯海科技的PD协议芯片在充电宝和充电器应用非常广泛，现在扩展到显示器应用，率先代表国产厂商进入显示领域，凭借多年的技术积累，为市场提供丰富的快充产品，满足个性化，多样性的产品设计。
