Cadence Allegro DXF结构图的导入详细教程

很多消费类板卡的结构都是异形的，由专业的CAD结构工程师对其进行精准的设计，PCB布线工程师可以根据结构工程师提供的2D图（DWG或DXF格式）进行精准的导入操作，在PCB中定义板型结构。

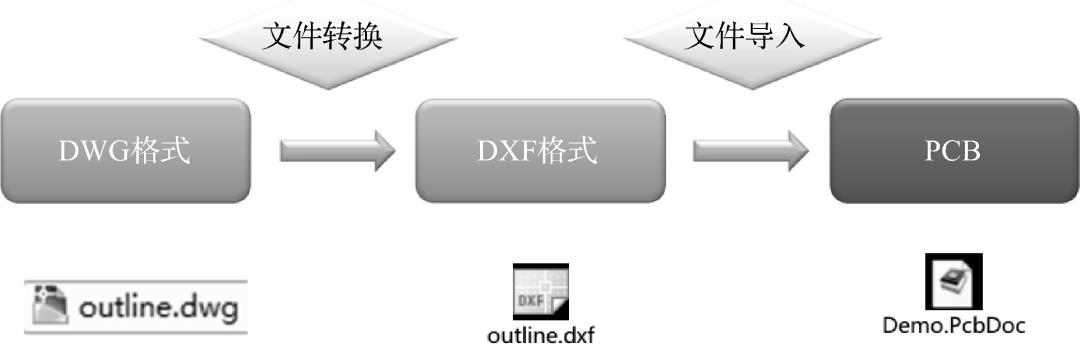

同时，对于一些工控板或者开发板，往往板框都是一个规则的圆形或者矩形，这种类型的板框，可以通过手工进行绘制并定义。板框结构图的导入如图1所示。

图1板框结构图的导入

1、DXF结构图的导入

我们在进行PCB设计之前，除了将原理图的网表导入，将元器件放置在PCB板上，还需要做的就是将结构文件导入到PCB中，进行结构器件的定位。这里呢，我们详细讲解一下结构文件如何导入到PCB中，具体操作如下：

1）需要结构工程师结构结构文件，结构文件一般都是Autocad绘制的2D的文件，可能后缀是DWG的文件，DWG文件是直接导不进PCB文件的，我们需要使用Autocad打开，另存为DXF文件；

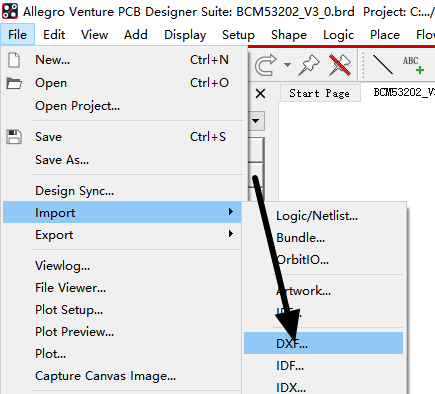

2）我们执行菜单命令File-Import，在下拉菜单中选择DXF选项，对结构文件进行导入，如图2所示；

图2导入DXF文件示意图

3）执行上述命令后，会弹出如图3所示的面板，进行参数选择：

• DXF file：DXF文件导入路径，选择需要导入的dxf文件；

• DXF units：DXF文件单位，这个只是跟DXF文件的单位有关，如DXF文件的单位是MM，则这里就选择MM，跟当前PCB设计的单位无关；

• Use default text table：勾选这个选项，是指导入文件后，DXF文件包含的文本类型，使用默认的文本字号；

• Incremental addition：勾选这个选项，是指以添加的形式将DXF文件导入到PCB中，不勾选则是新建一个PCB进行导入；

• Fill Shape：将导入的shape类型的文件进行填充，一般不用勾选；

图3导入DXF文件选项面板示意图

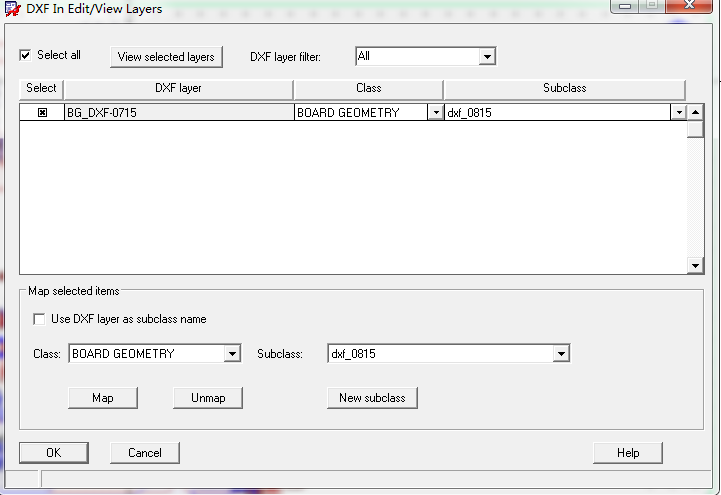

4）上述的参数设置完成之后，点击Edit/View layers，进行导入层叠信息的设置，如图4所示；

图4DXF层叠信息设置示意图

5）点击左上角的Select all，可以选择DXF文件中的所有图层，进行导入，也可以单击每一个复选框进行选择，所需要导入的图层；

6）Map selected items选项栏下侧，在Class下拉列表中选需要导入DXF的层，一般是选择BOARD GEOMETRY层，在右侧的subclass下拉列表中选需要导入DXF的小层，一般我们新建层，方便查找，点击New subclass新建即可，一般命令的方式是DXF_0815,简明释义，是八月十五日导入的DXF文件；

7）点击Map按钮，将已经选择好的class/subclass映射到所选择的DXF图层中；

8）点击OK按钮，回到如图3所示的界面，点击Import按钮，即将所选择的DXF文件导入到PCB中。
