拆解报告：睿能宝35W双USB-C氮化镓充电器

前言

伴随着苹果掀起的双USB-C充电器风潮，知名跨境电商品牌RAVPOWER睿能宝推出了一款35W双USB-C充电器。这款充电器采用白色外壳，配合折叠插脚，体积小巧，携带方便。外壳采用平直切面设计，贴合度更好。并加入指示灯，能够时刻了解充电状态。下面充电头网就带来这款充电器的拆解，看看内部的方案与设计。
此前充电头网还拆解过RAVPOWER 65W 2A2C快充充电器、RAVPOWER 18W 1A1C双口快充充电器、RAVPOWER 90W双USB-C口PD快充充电器、RAVPOWER 65W 1A1C氮化镓快充充电器、RAVPower 61W氮化镓USB PD充电器等产品，欢迎查阅。

睿能宝35W充电器开箱

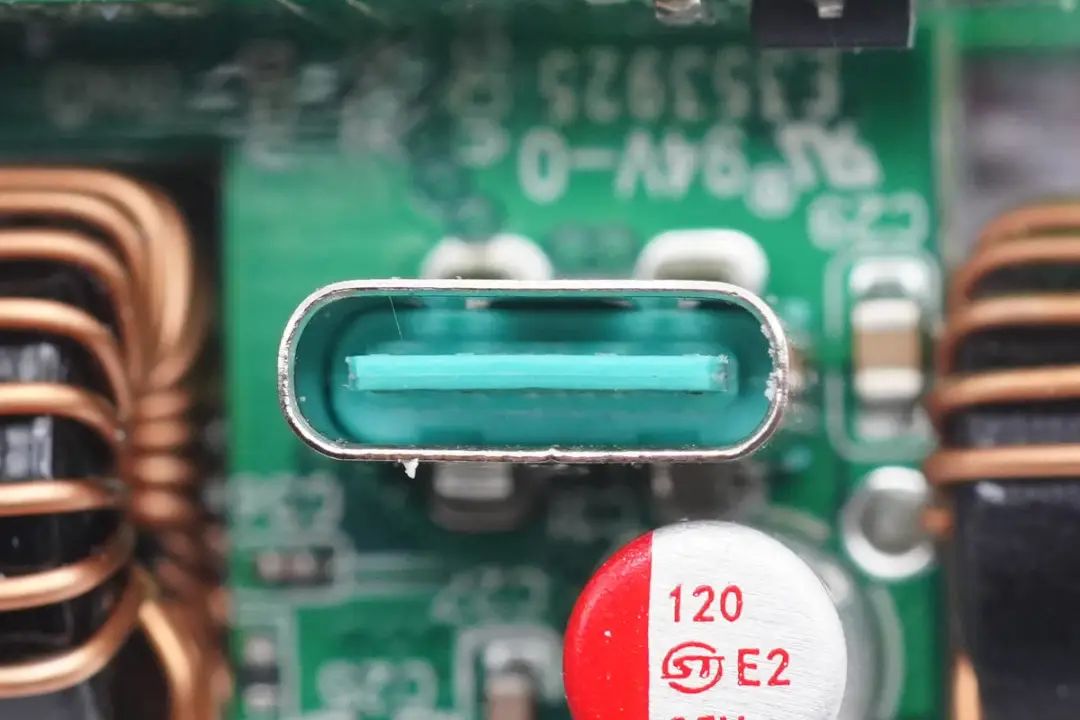

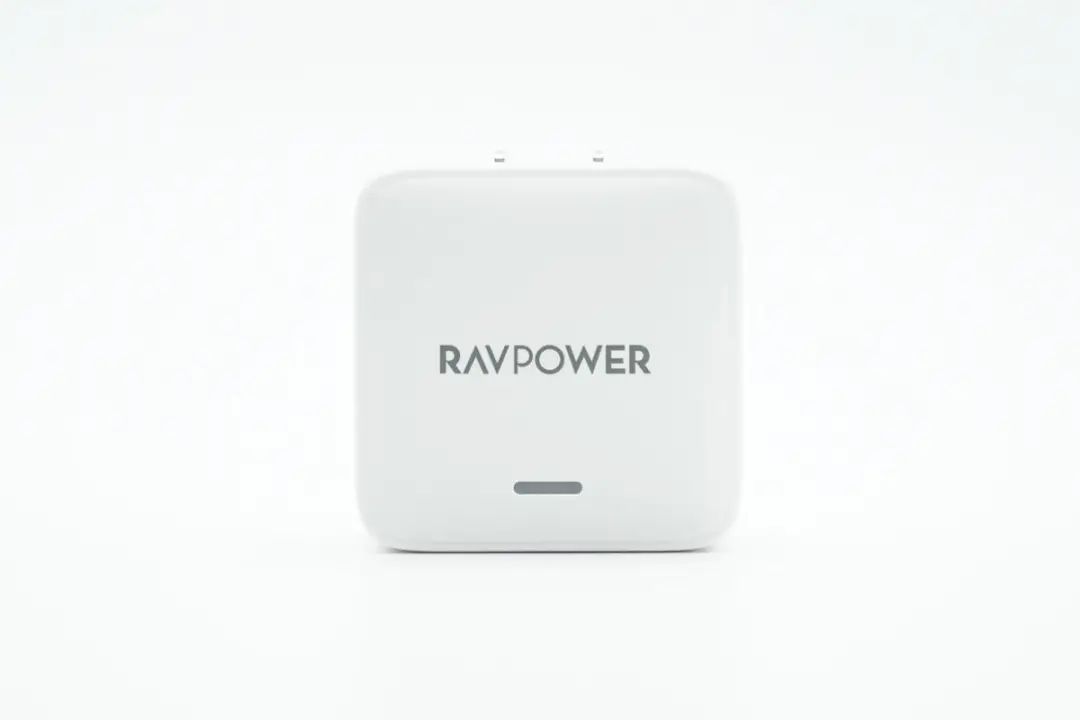

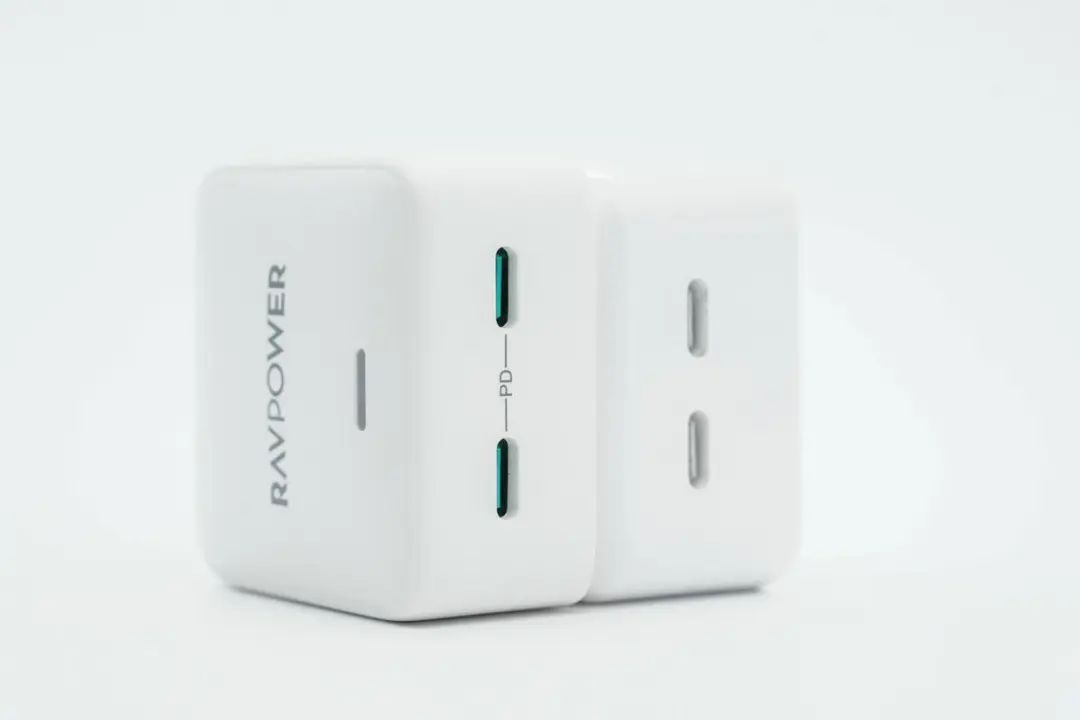

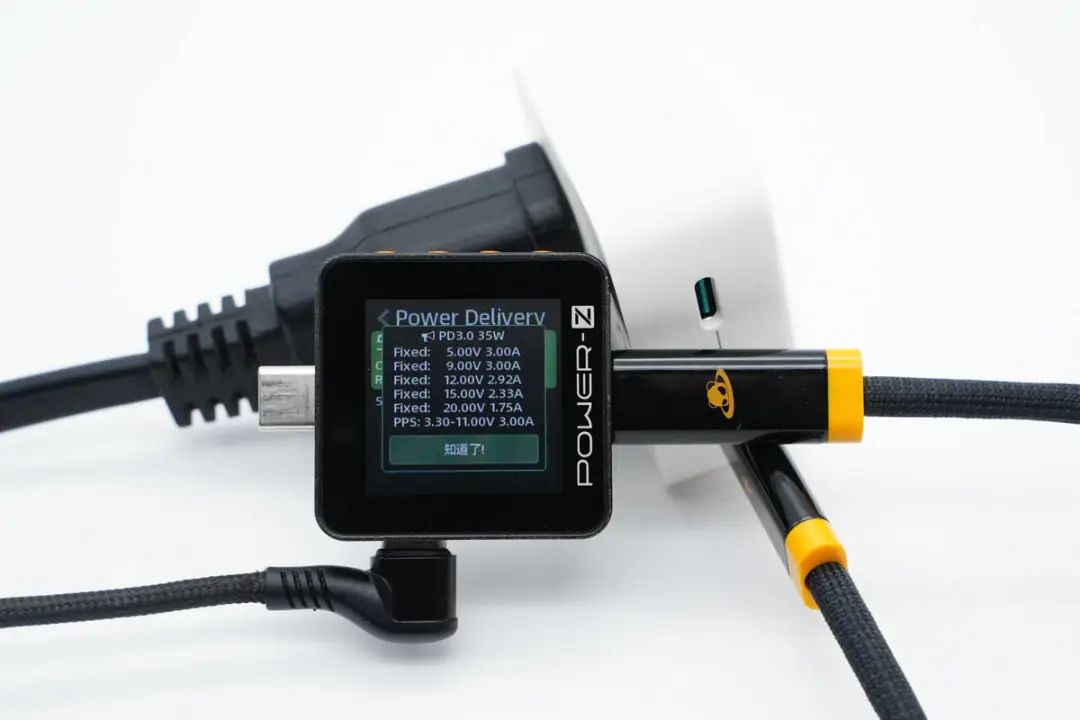

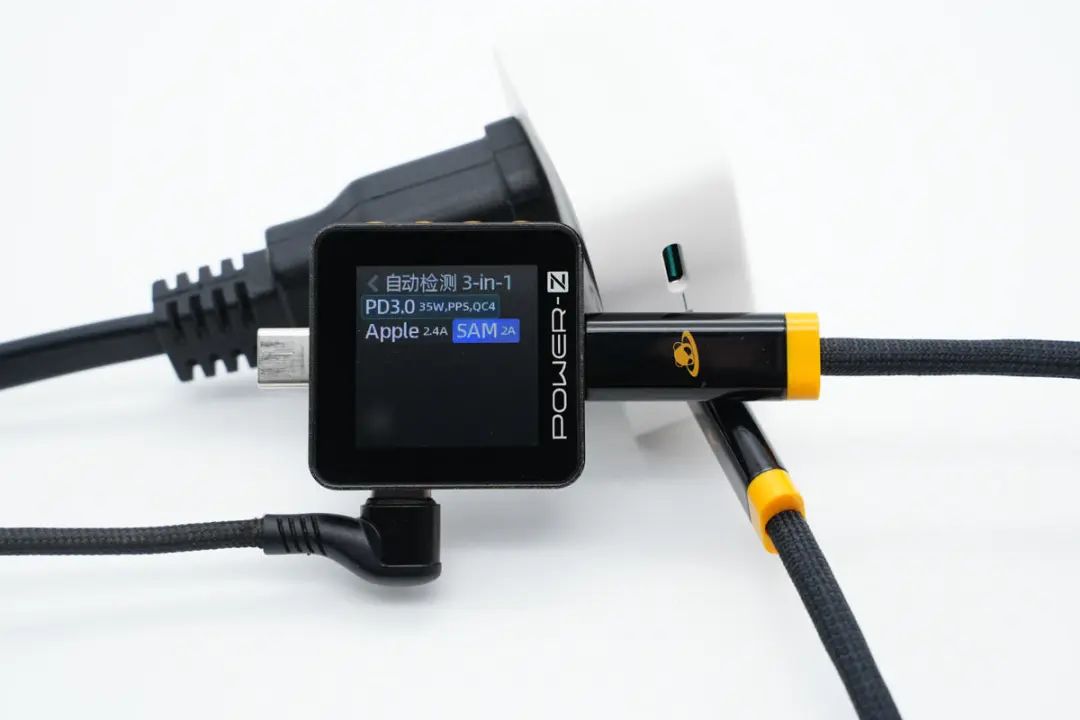

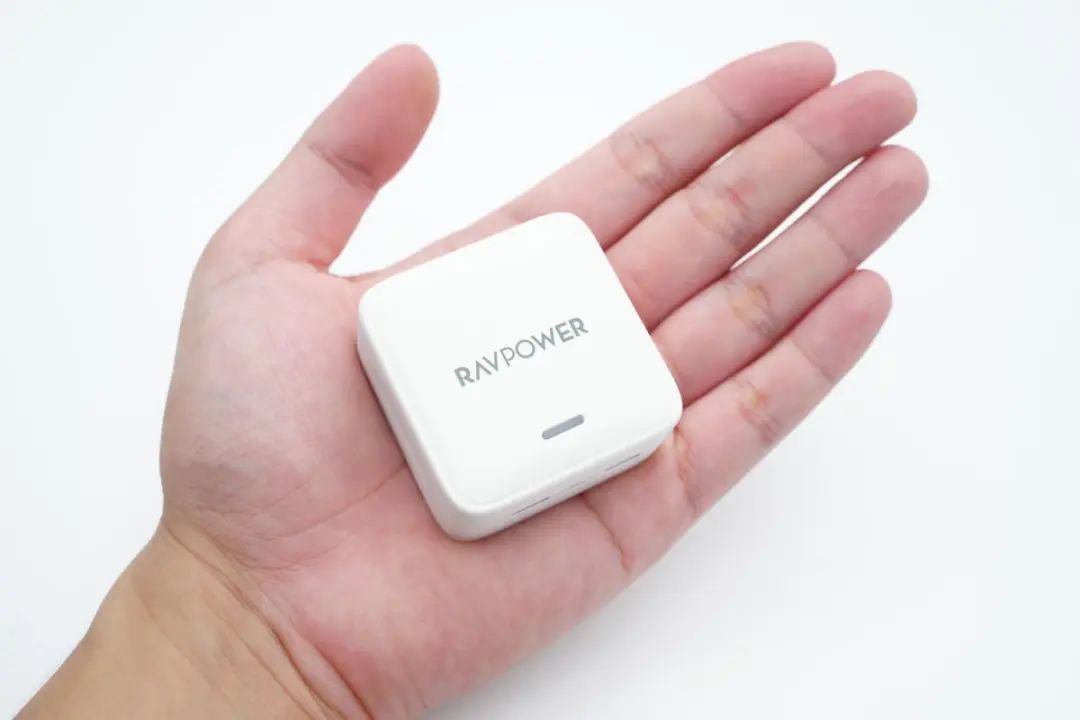

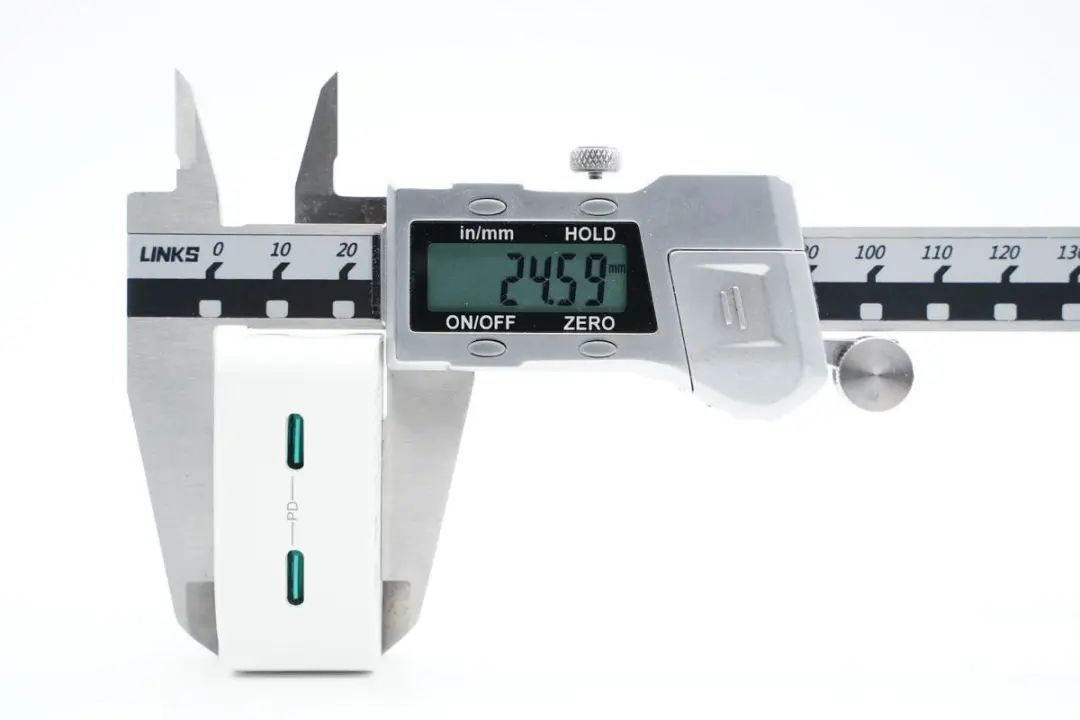

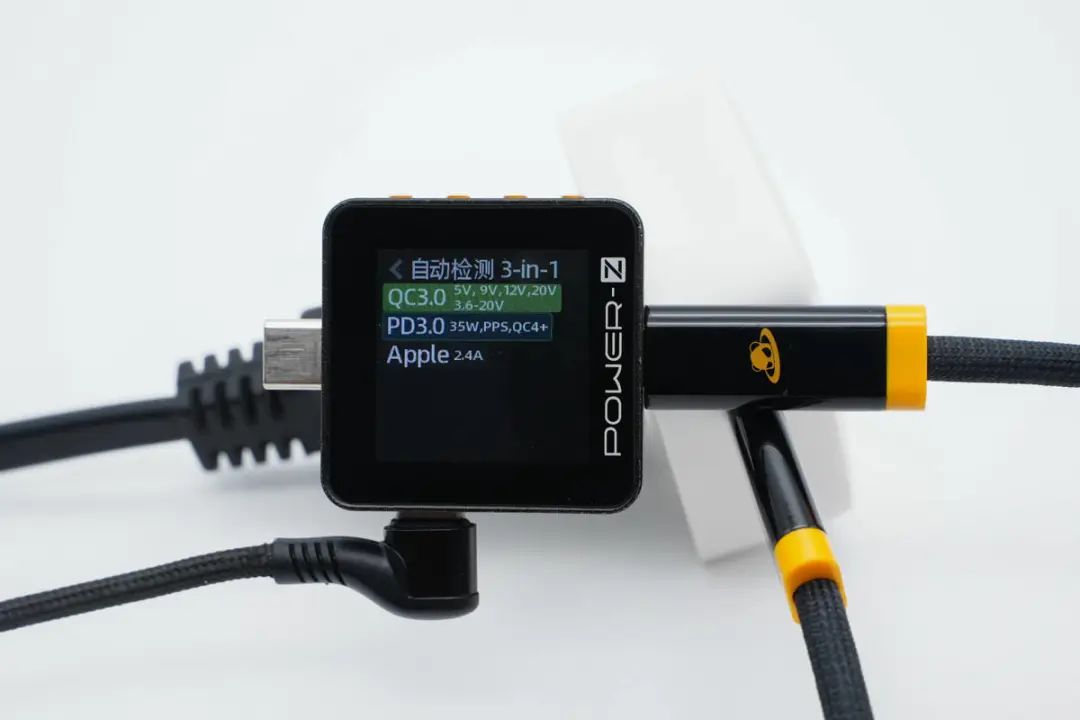

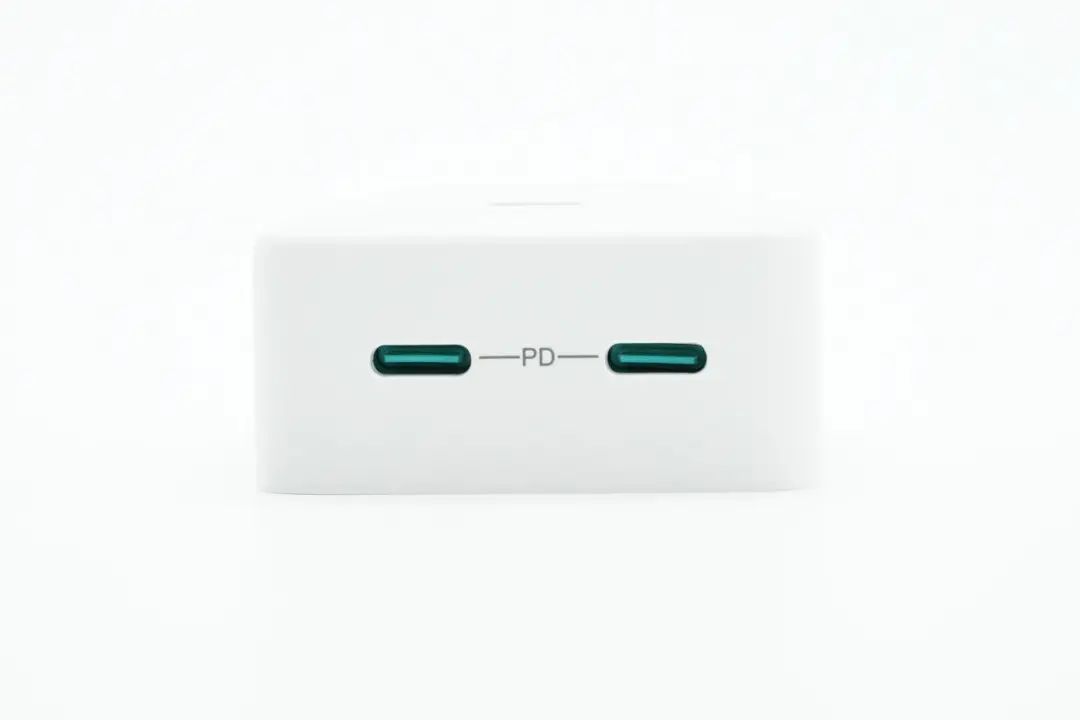

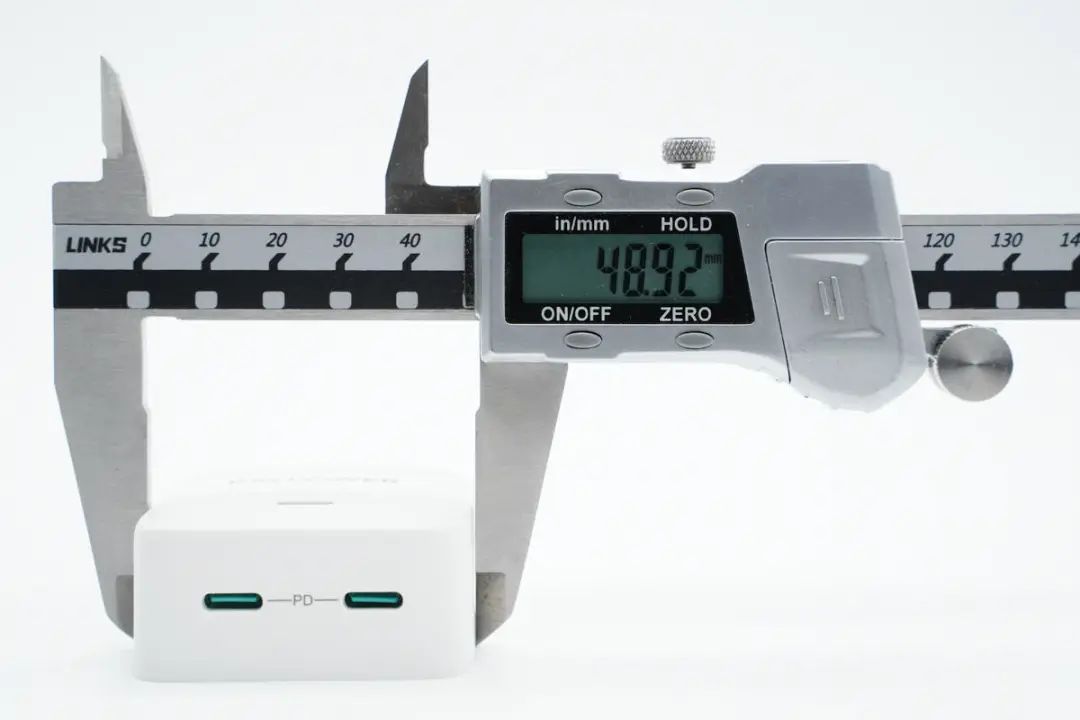

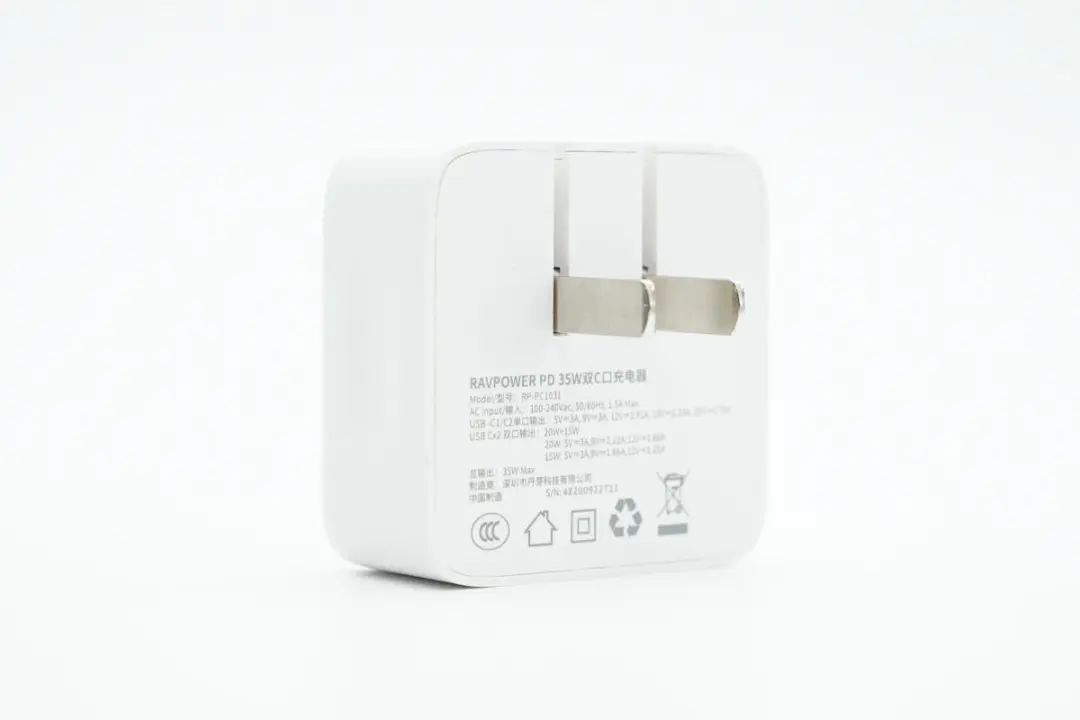

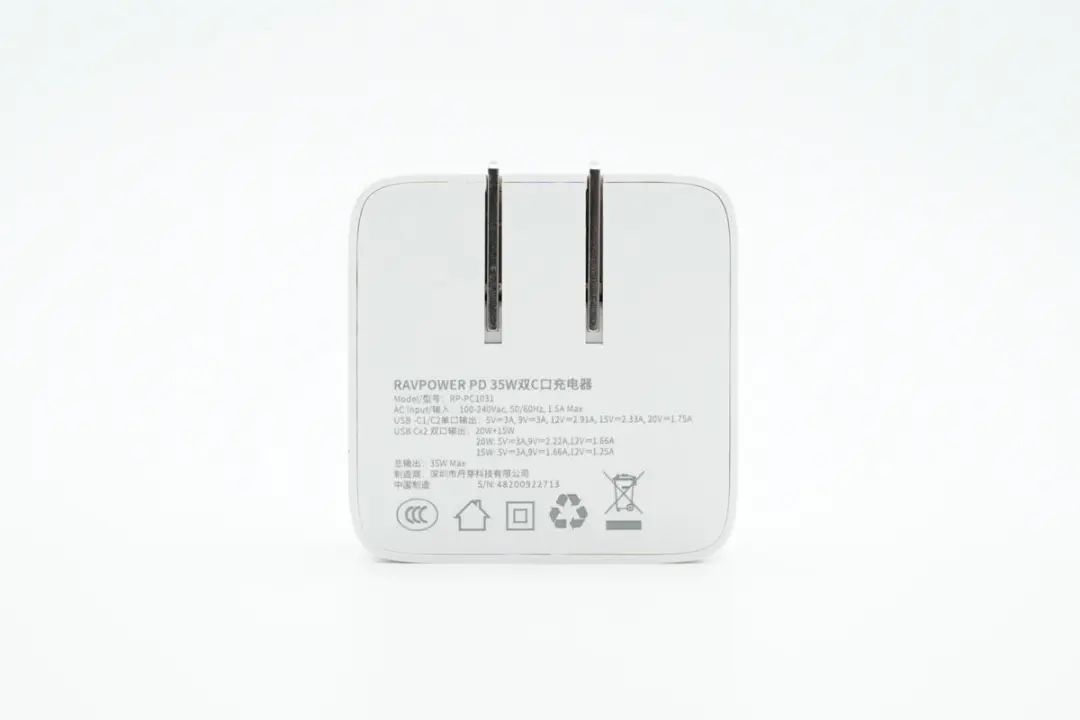

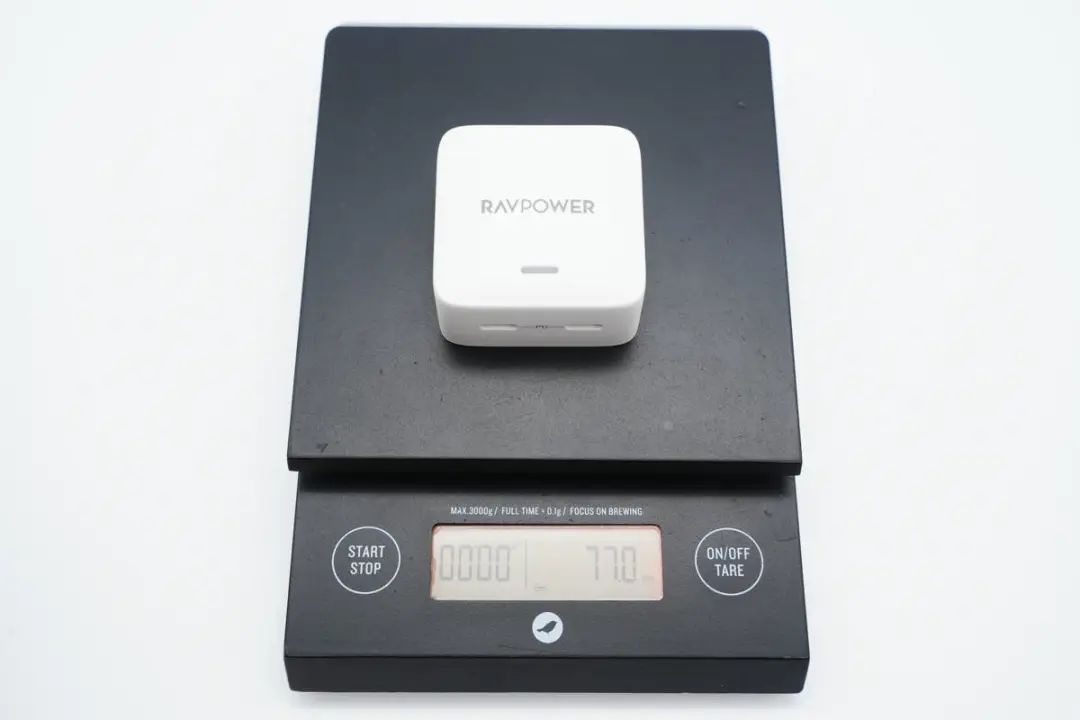

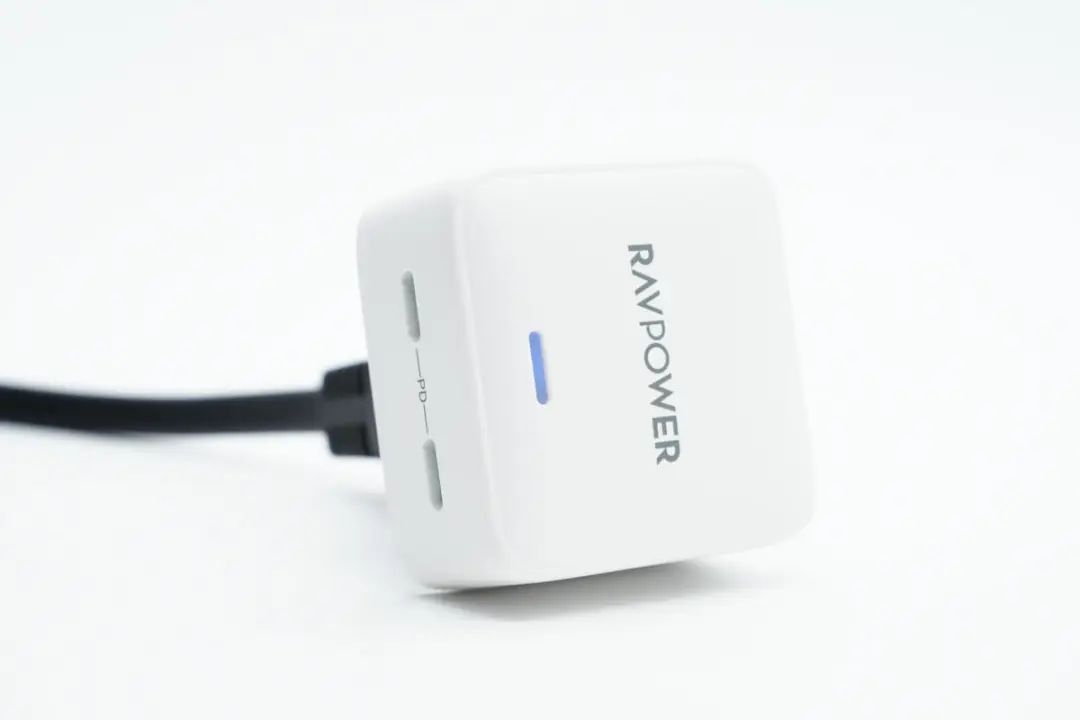

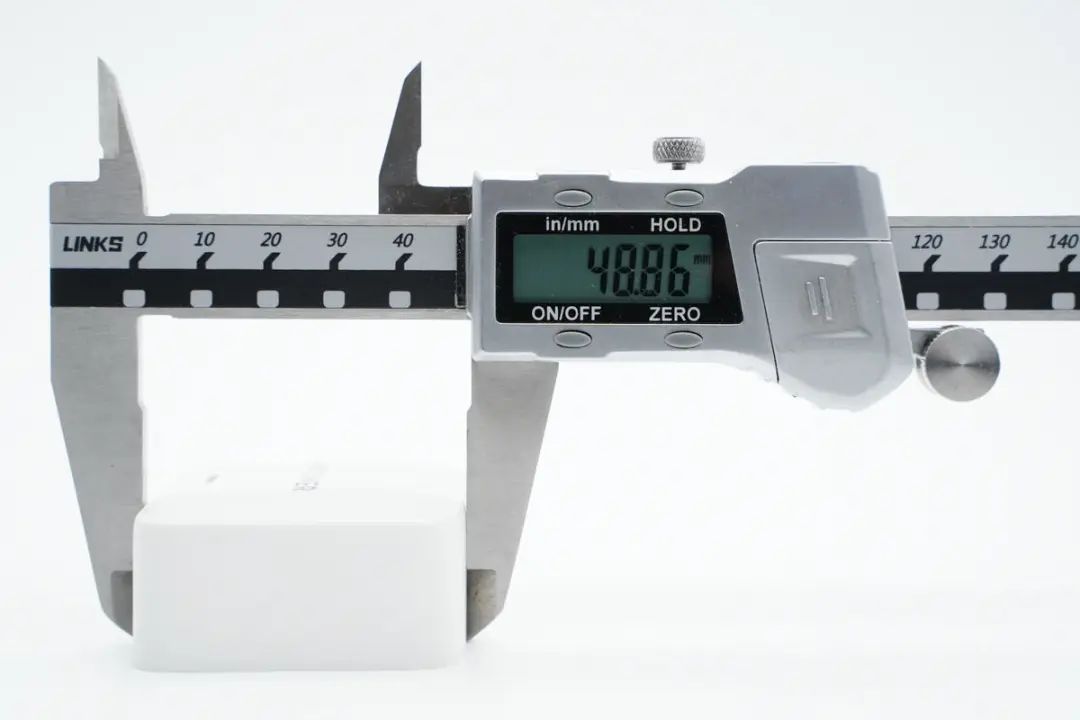

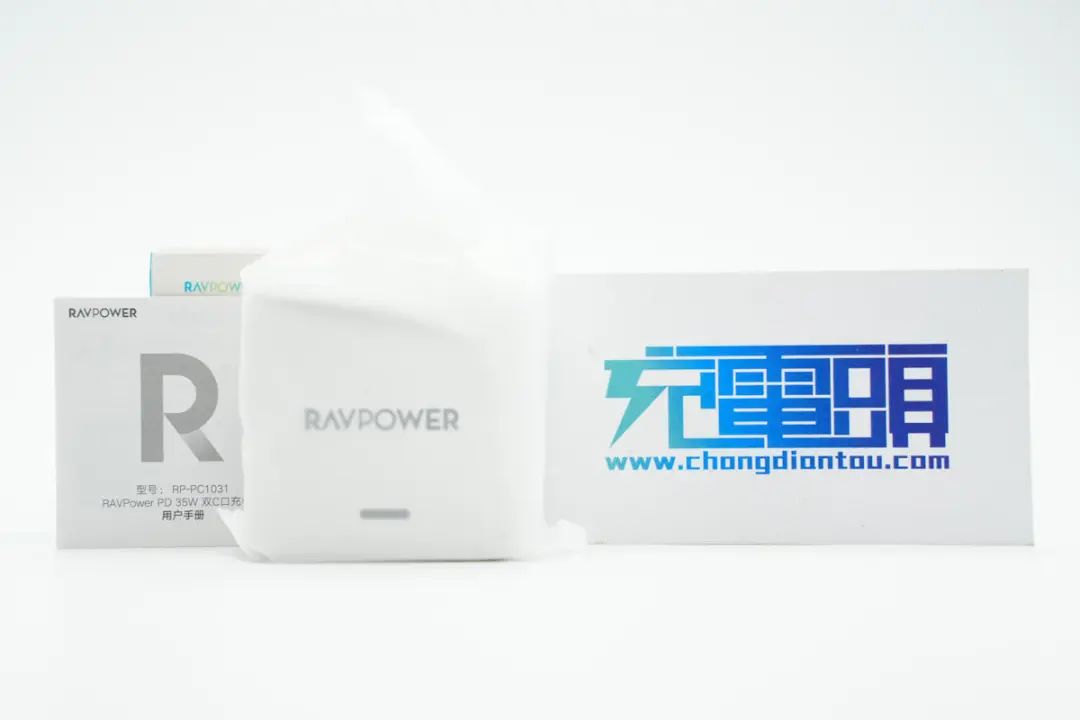

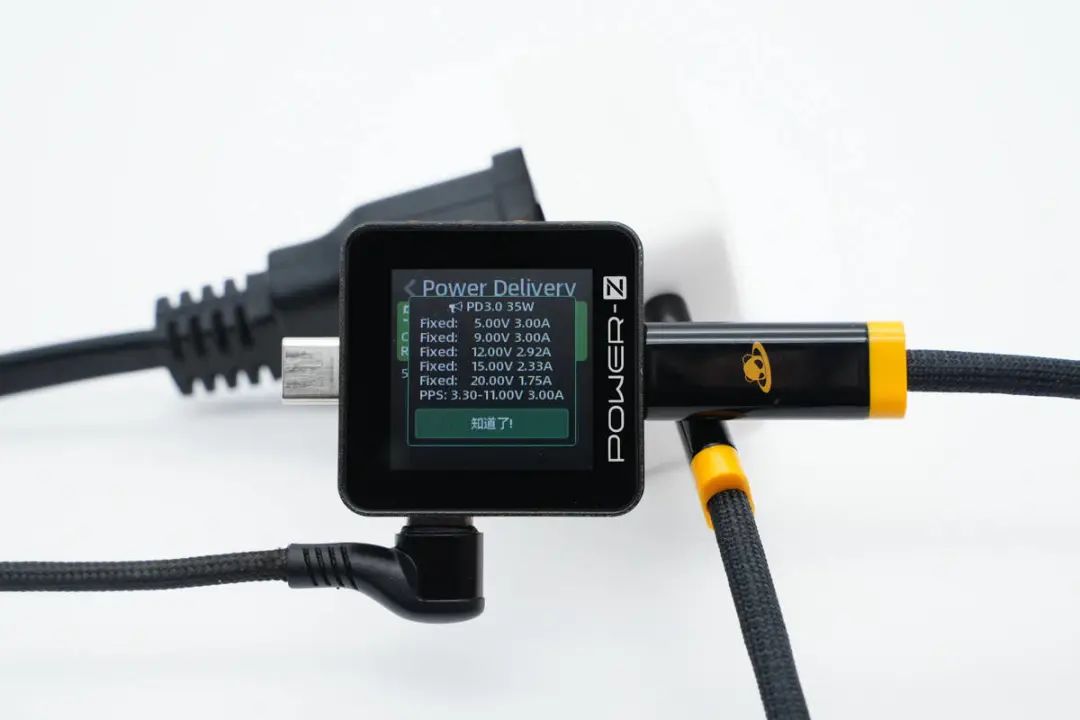

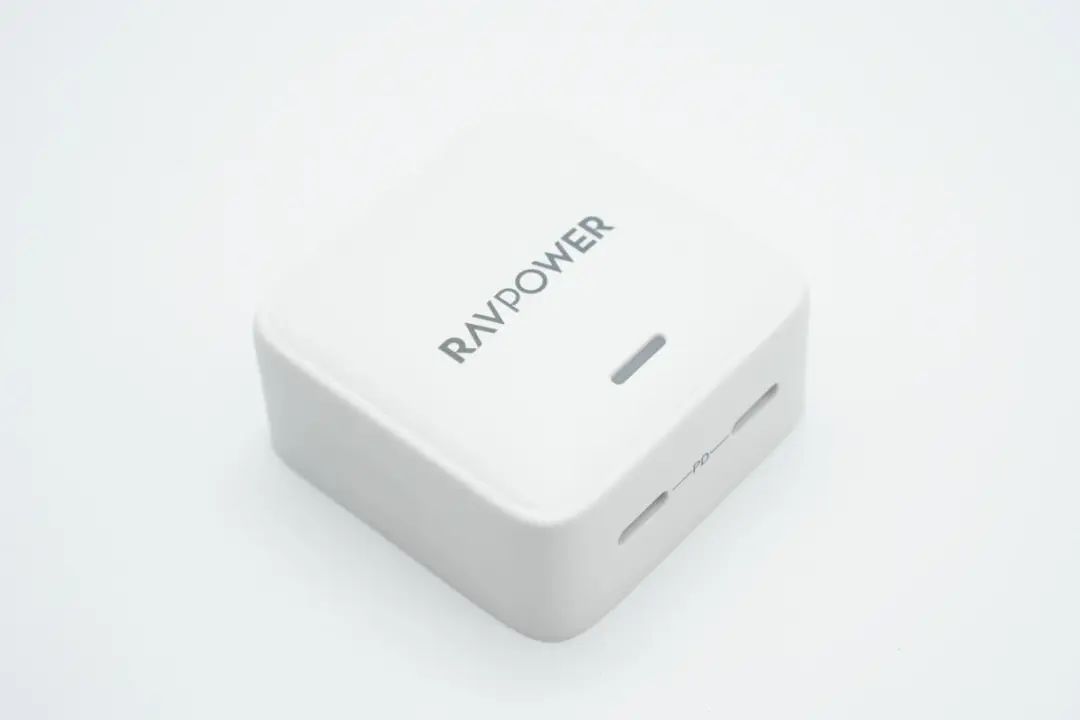

包装盒正面印有RAVPOWER品牌、R字母标识以及产品名称。背面是充电器名称、型号、制造商等信息。包装内含充电器和用户手册，充电器外套防尘塑料袋。充电器采用PC阻燃材质白色外壳，方块扁平造型，顶部微凸，机身表面磨砂抗指纹。顶面中心印有RAVPOWER品牌，靠近边缘处设有指示灯。机身两侧内凹设计，方便用户插拔。底部外壳印有充电器参数型号：RP-PC1031输入：100-240V~50/60Hz 1.5AUSB-C1/C2单口输出：5V3A、9V3A、12V2.91A、15V2.33A、20V1.75AUSB-C x2 双口输出：20W+15W20W：5V3A、9V2.22A、12V1.66A15W：5V3A、9V1.66A、12V1.25A总输出：35W Max制造商：深圳市丹芽科技有限公司充电器已经通过了CCC认证。充电器配备可折叠国标插脚，携带方便且不会刮伤包里其它设备。输出端配备双USB-C接口，绿色胶芯。测得充电器机身长度为48.86mm。宽度为48.92mm。厚度为24.59mm。和苹果35W充电器对比，显得更“薄”一点。拿在手上的大小直观感受。另外测得充电器净重约为77g。接通电源指示灯亮蓝光。使用ChargerLAB POWER-Z KM002C测得其中一个USB-C口支持QC3.0、PD3.0、PPS、QC4+、Apple 2.4A充电协议。此外PDO报文显示C口还具备5V3A、9V3A、12V2.92A、15V2.33A、20V1.75A五组固定电压档位，以及3.3-11V3A一组PPS电压档位。测得另一个C口支持PD3.0、PPS、QC4、Apple 2.4A、Samsung 5V2A充电协议。PDO报文和另一个C口的相同。

睿能宝35W充电器拆解

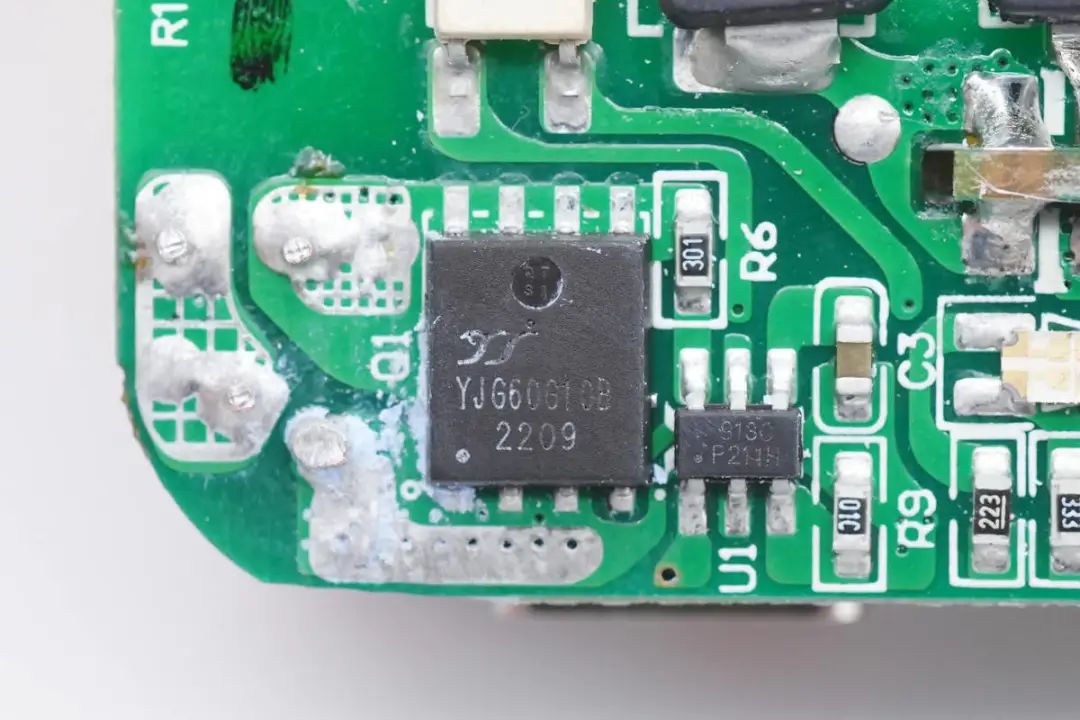

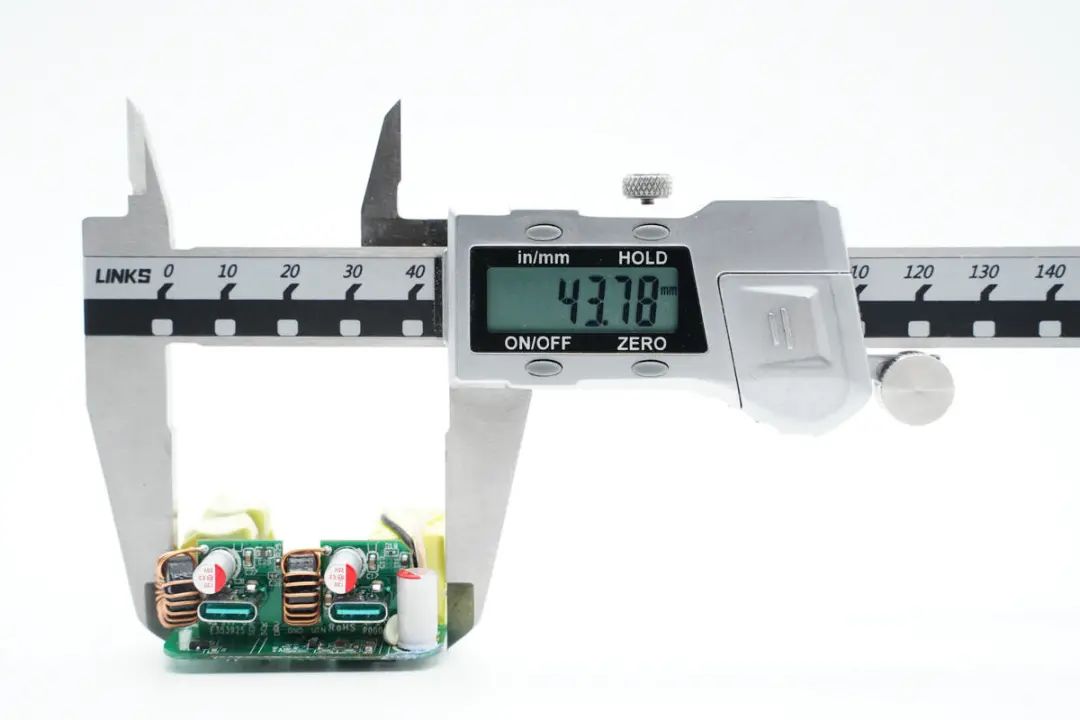

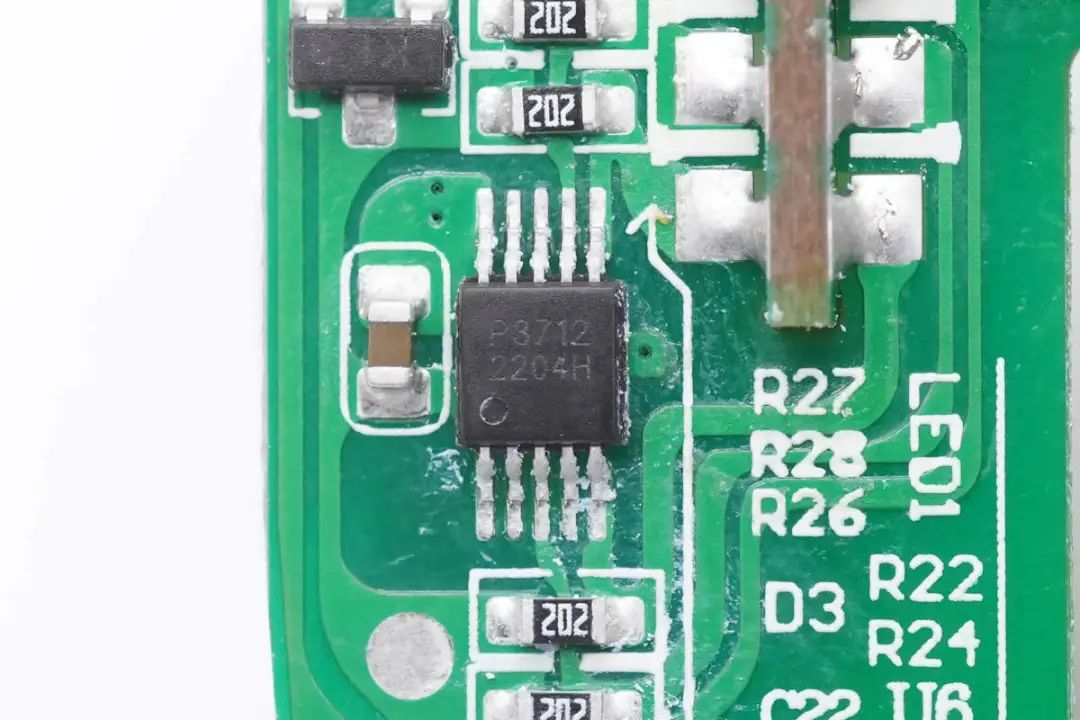

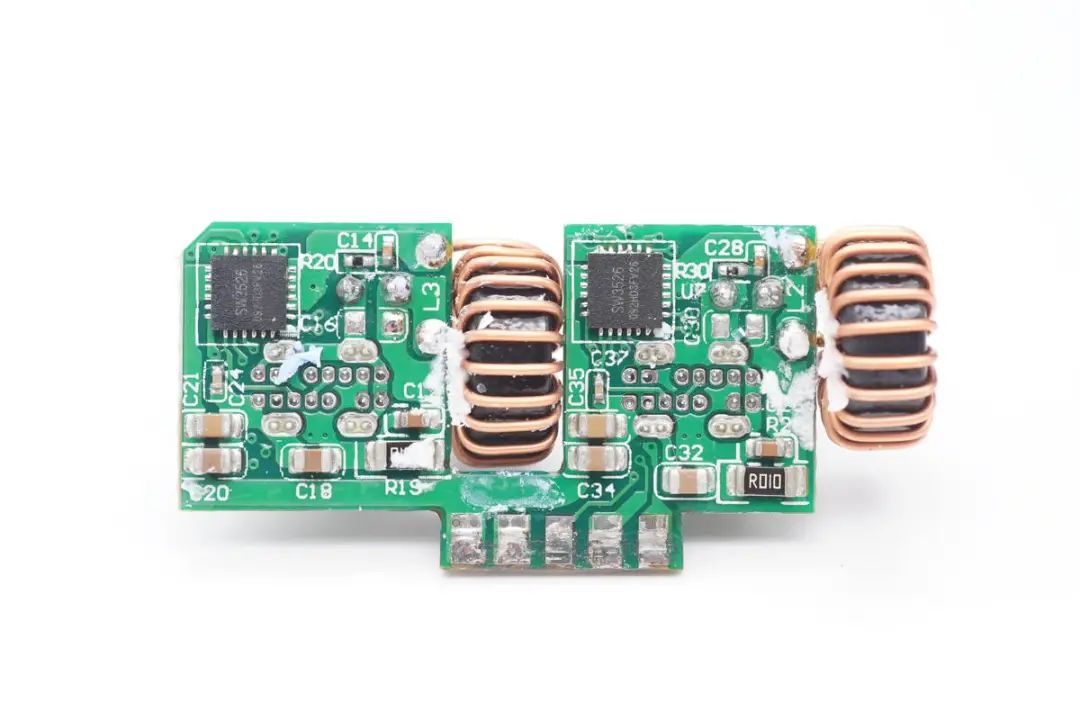

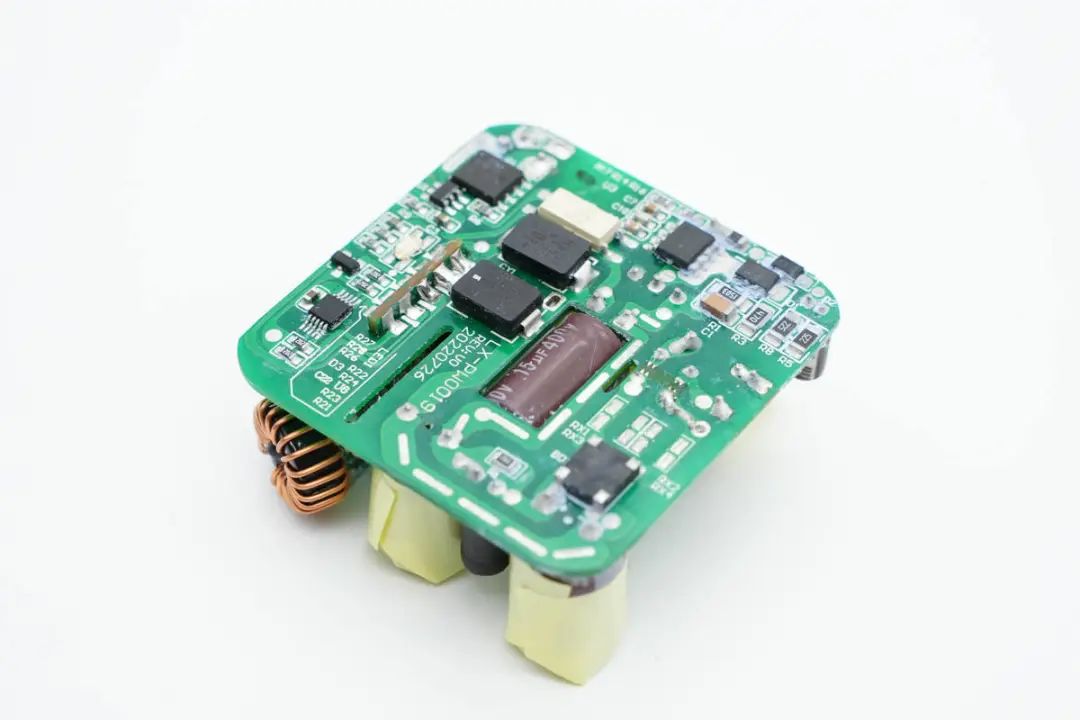

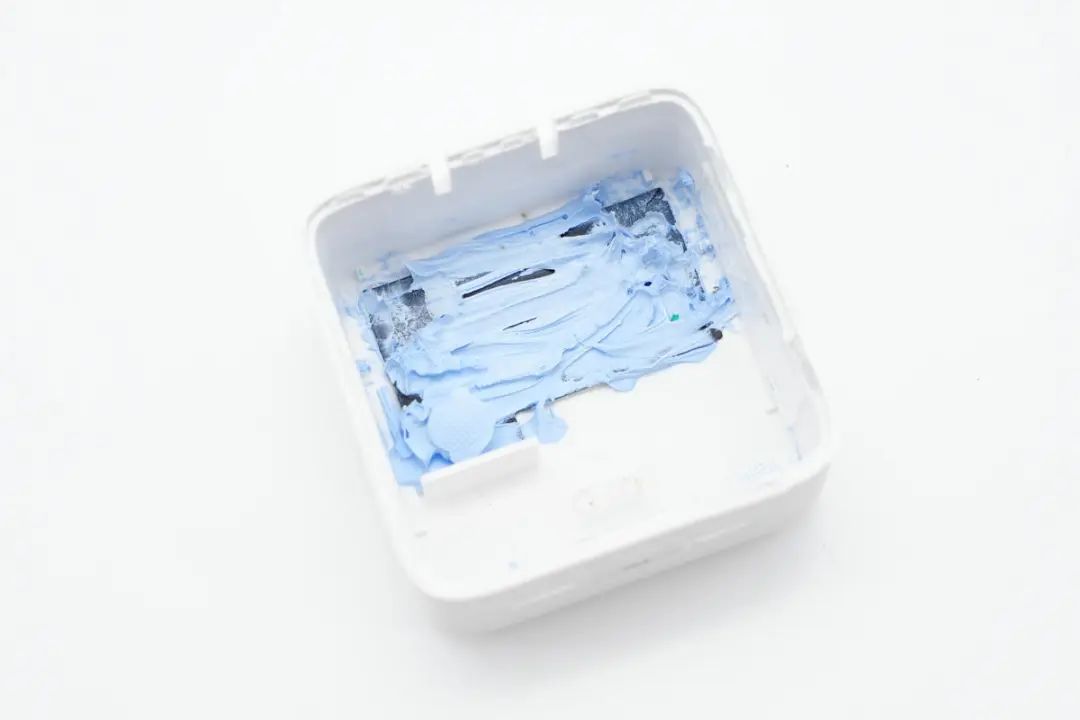

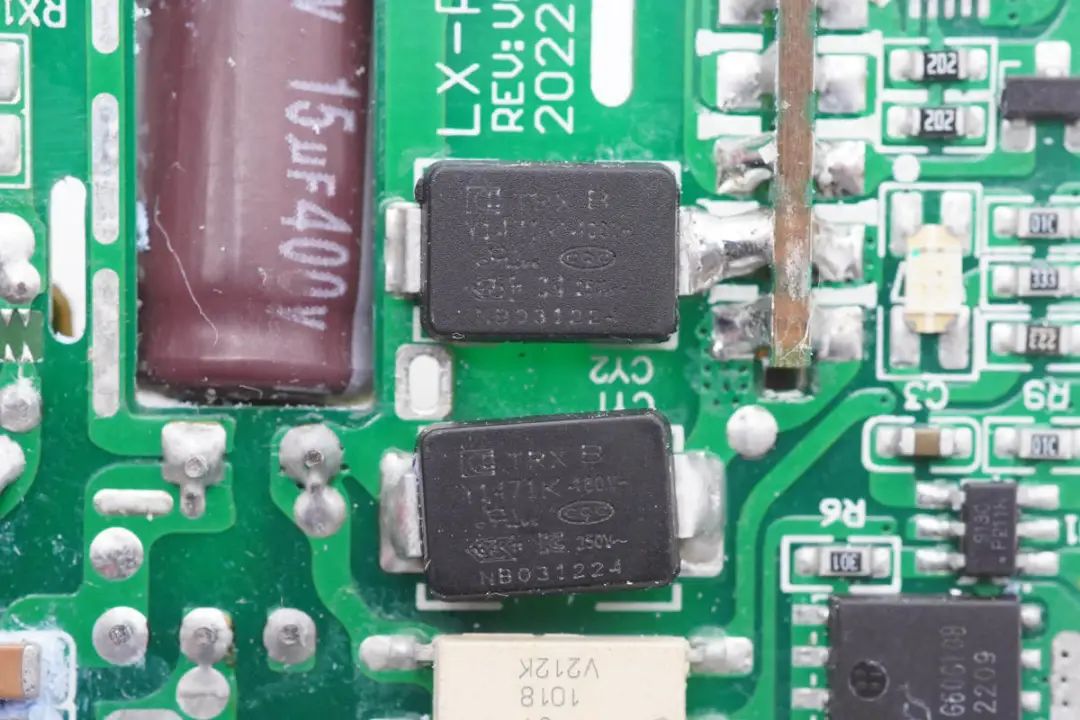

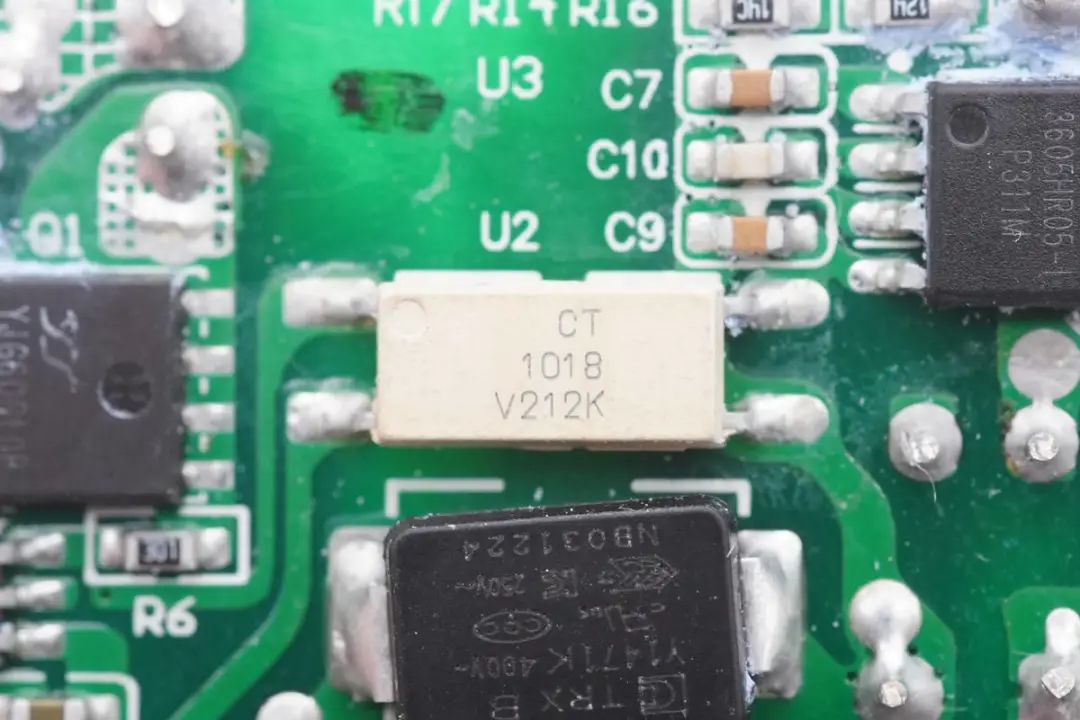

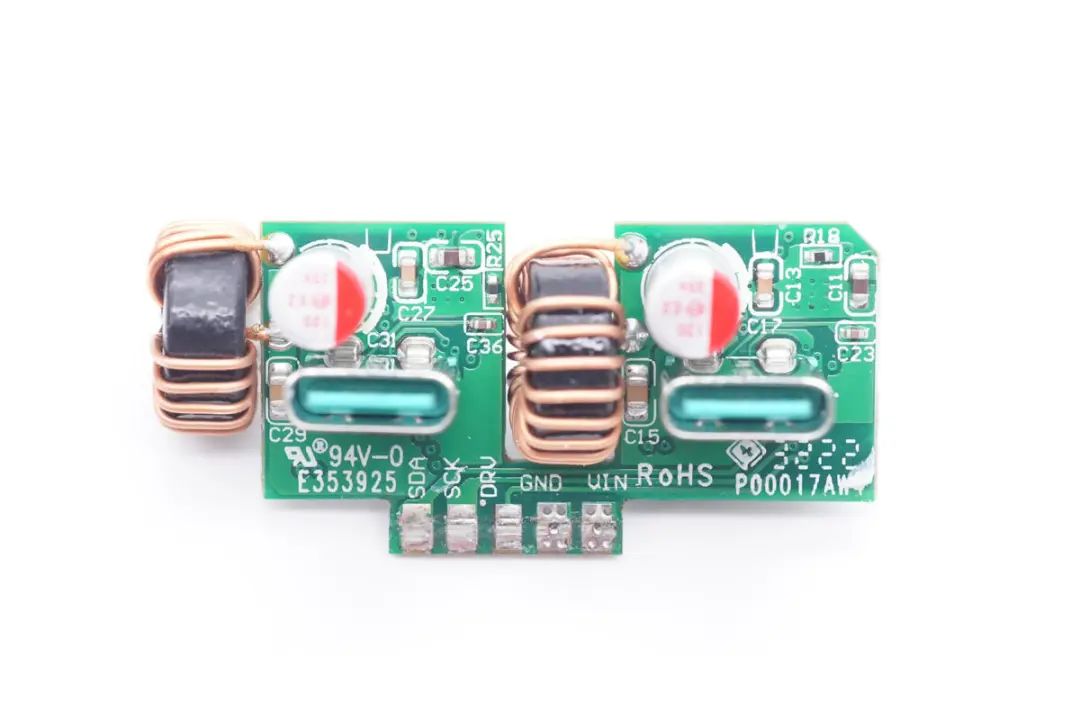

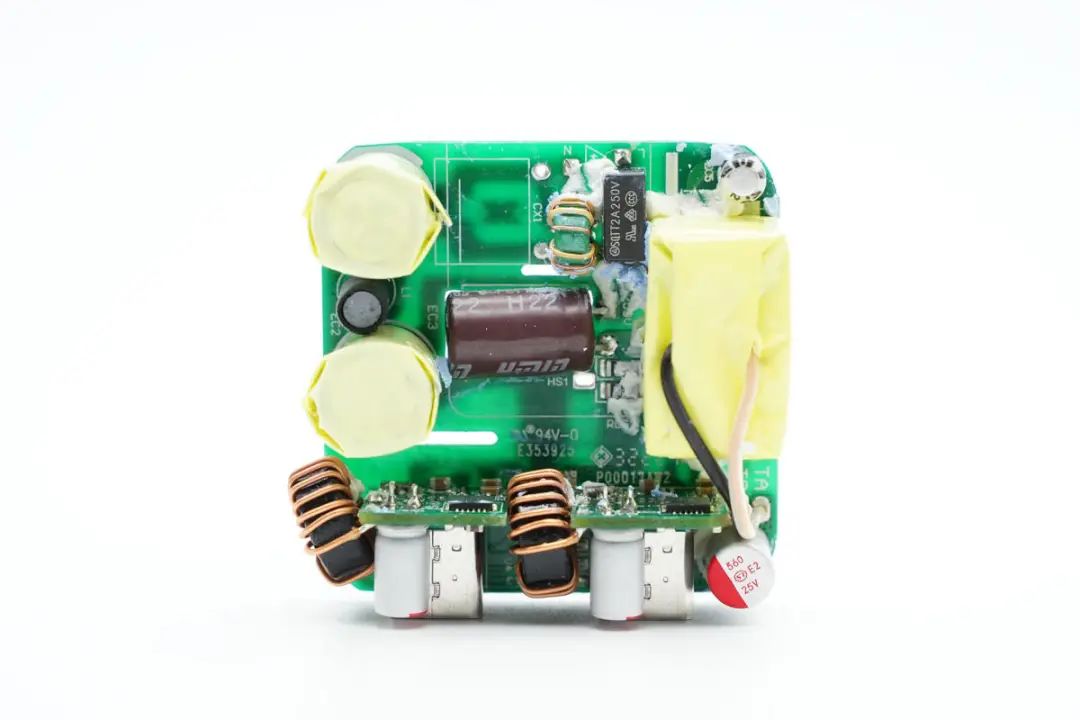

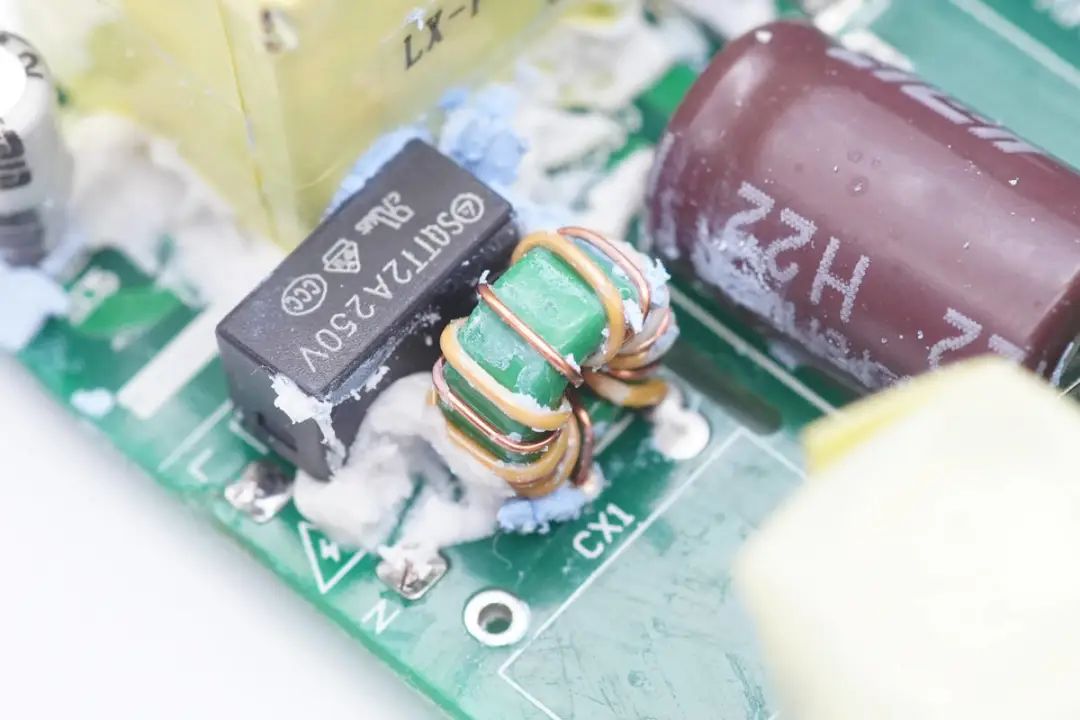

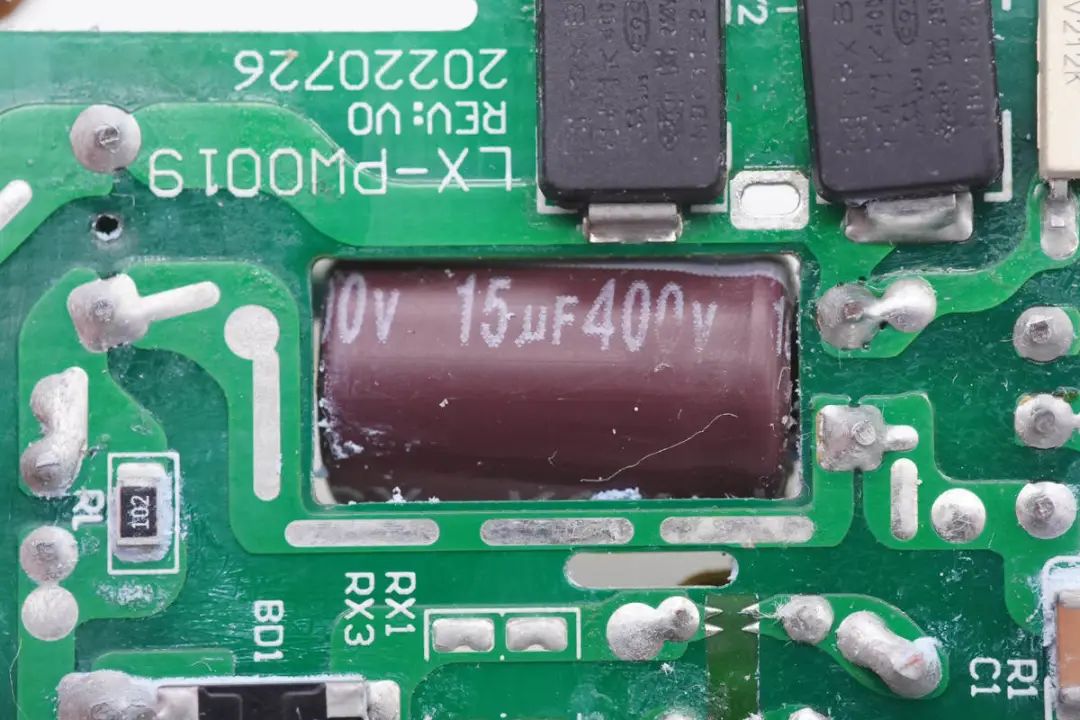

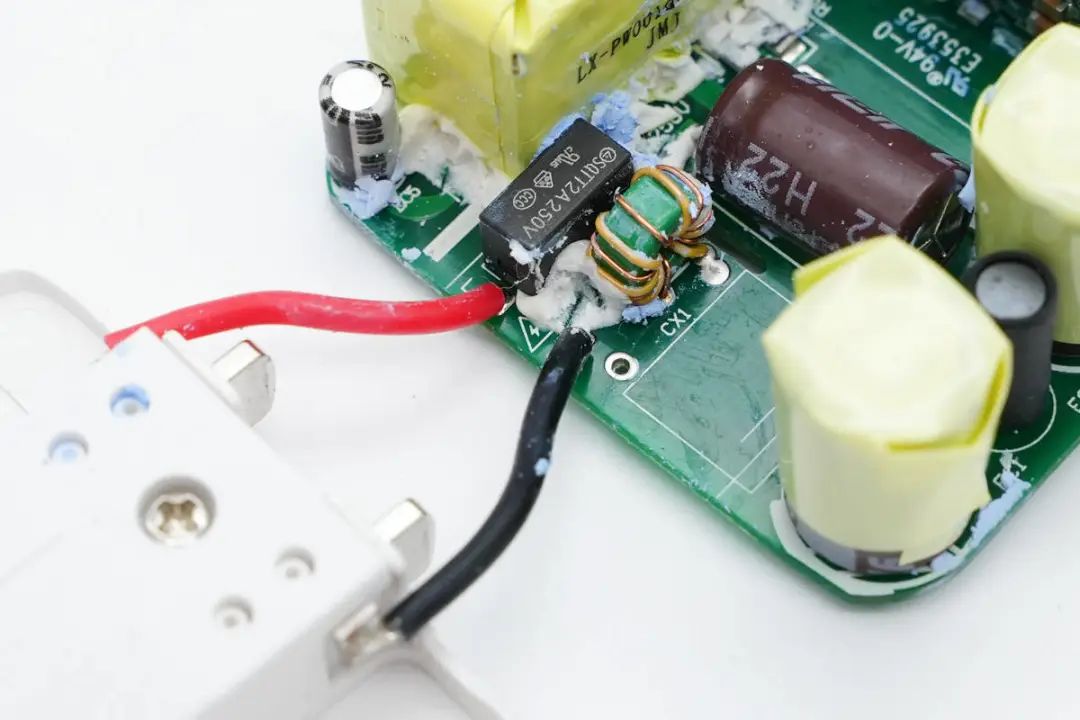

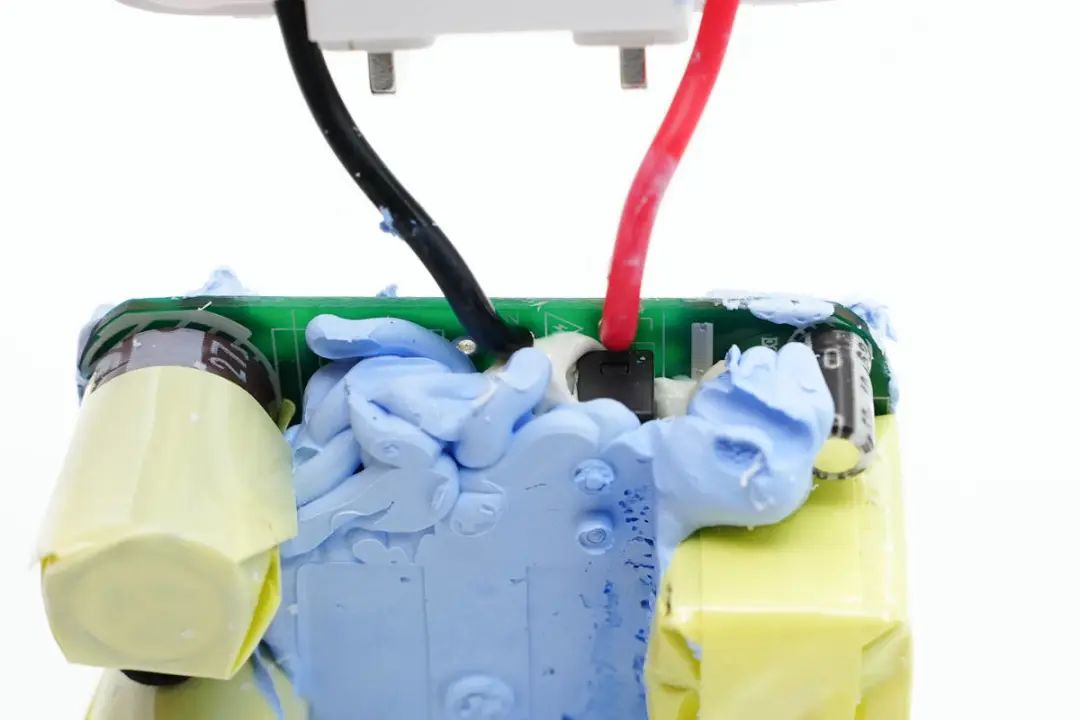

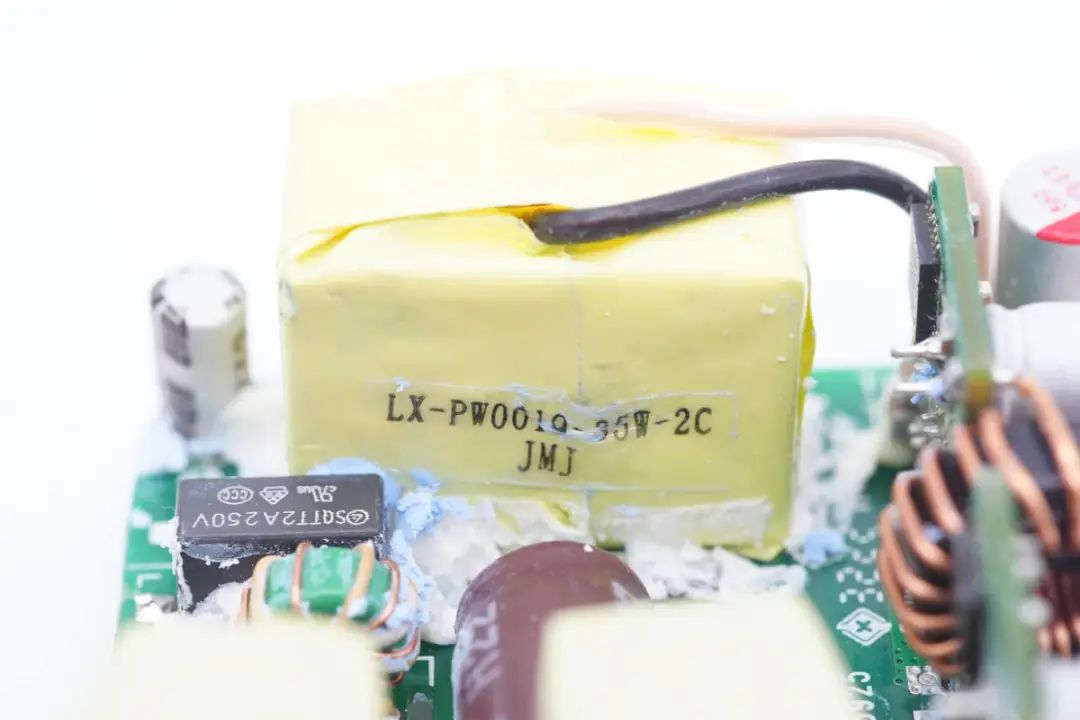

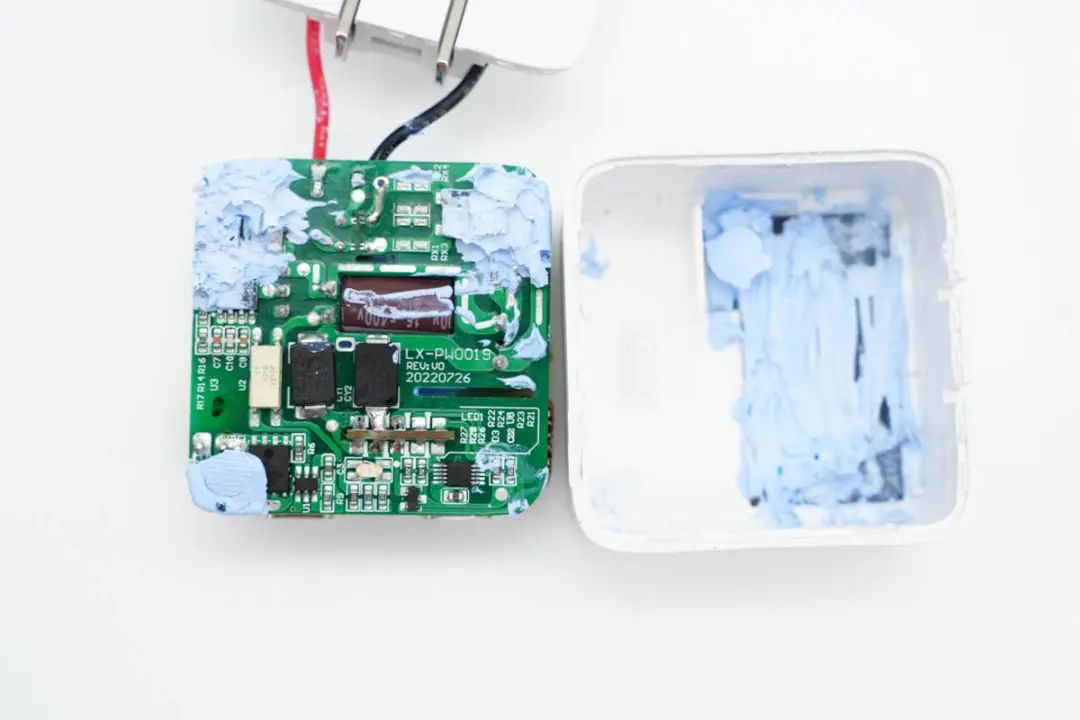

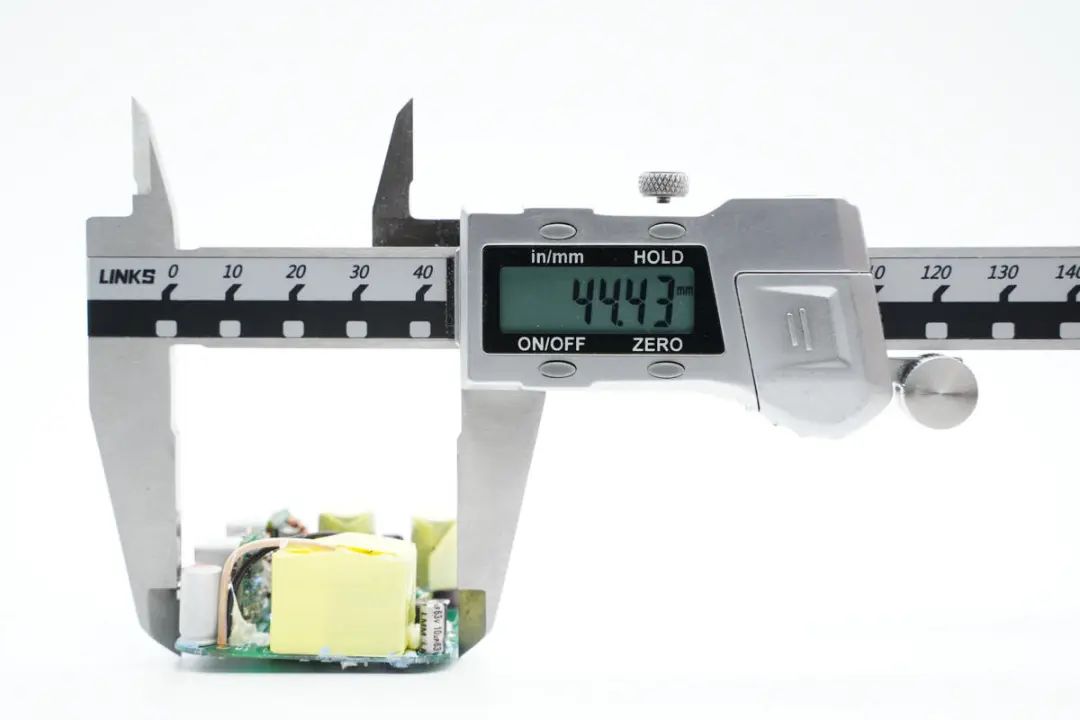

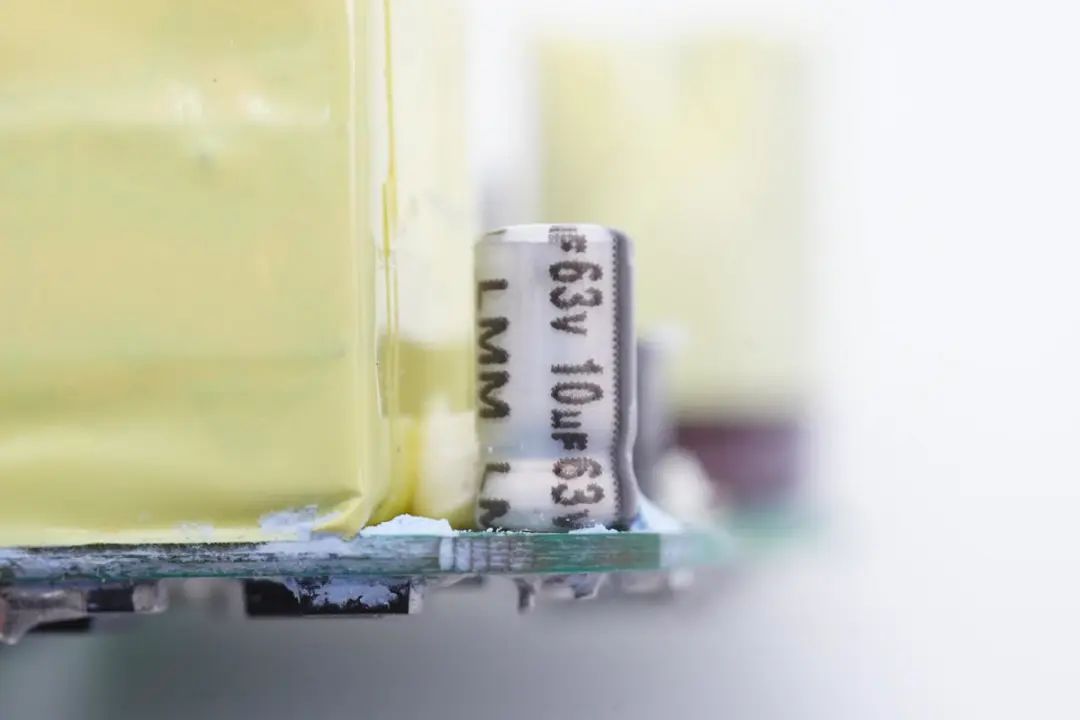

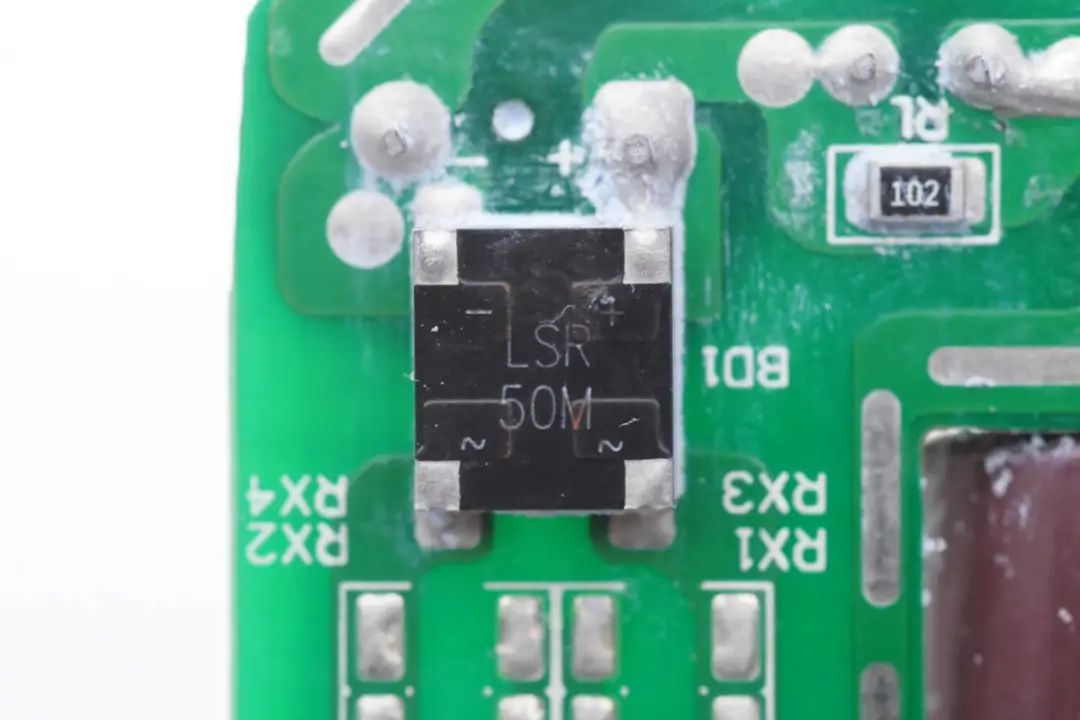

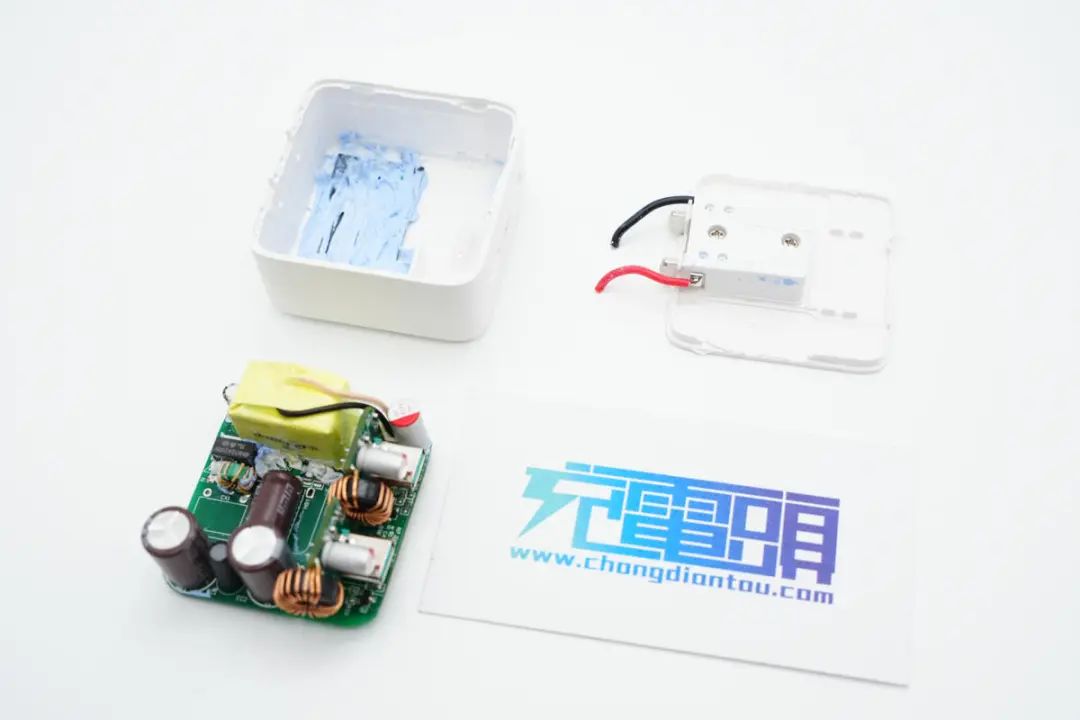

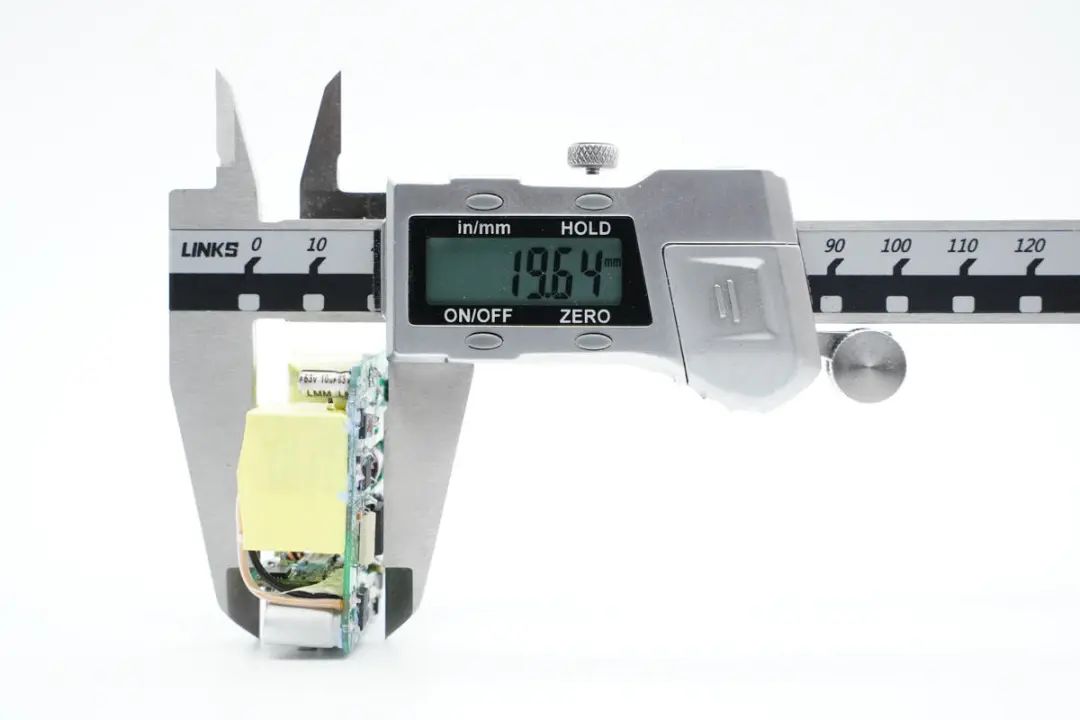

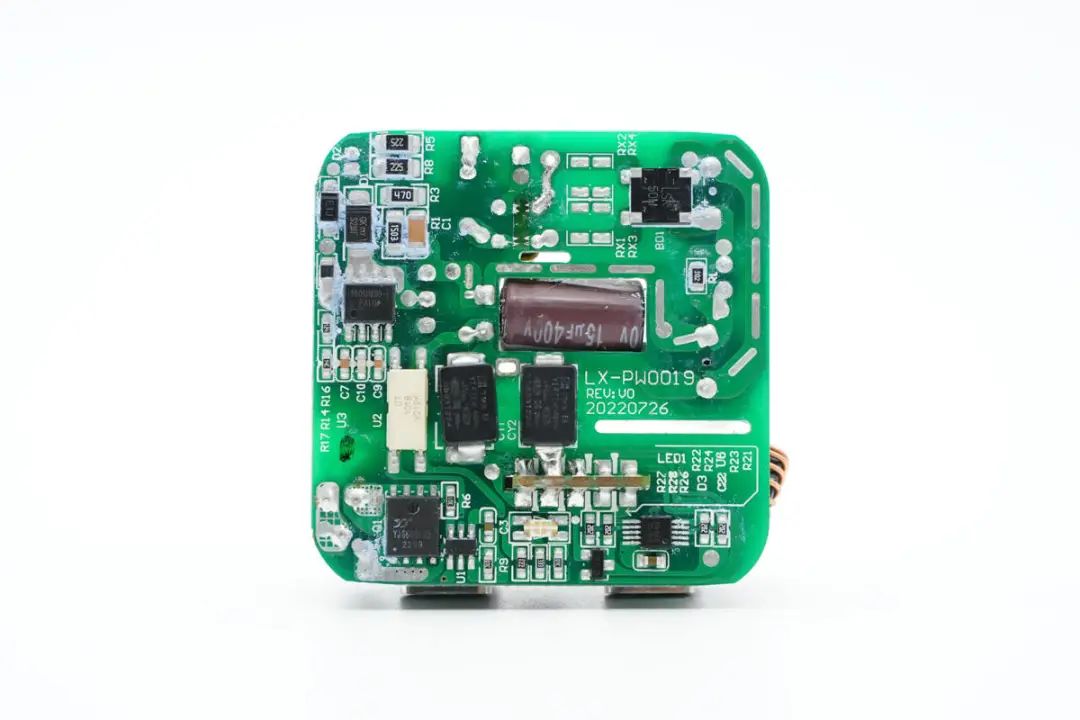

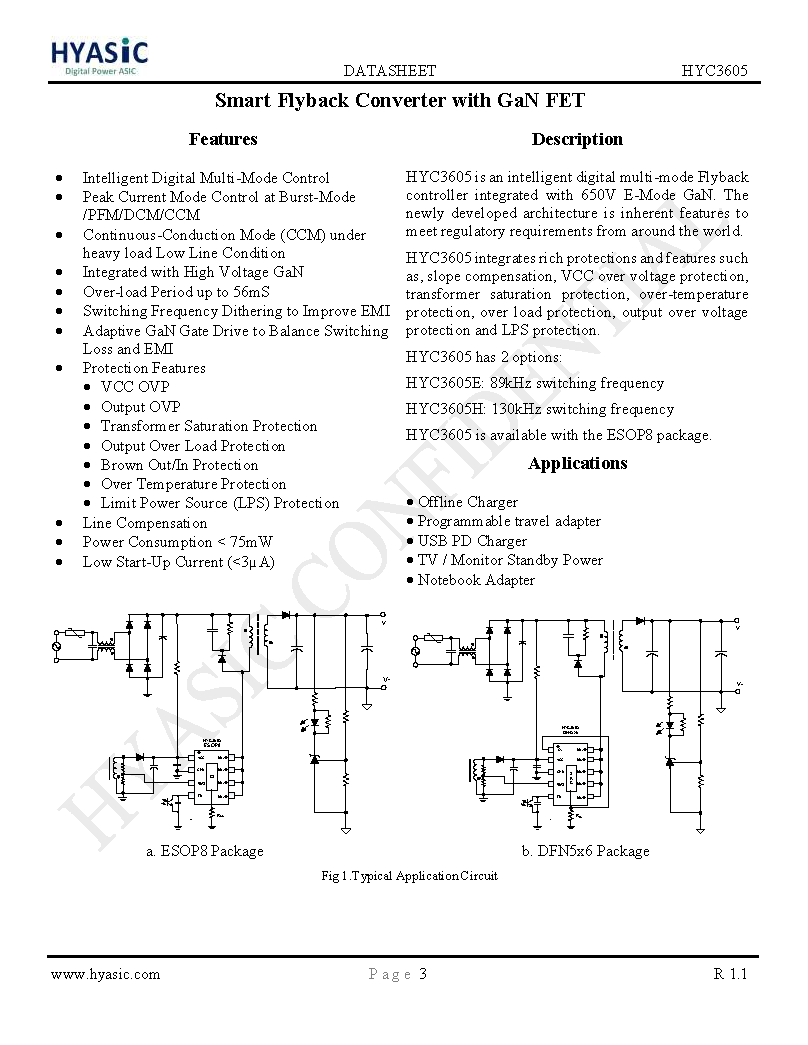

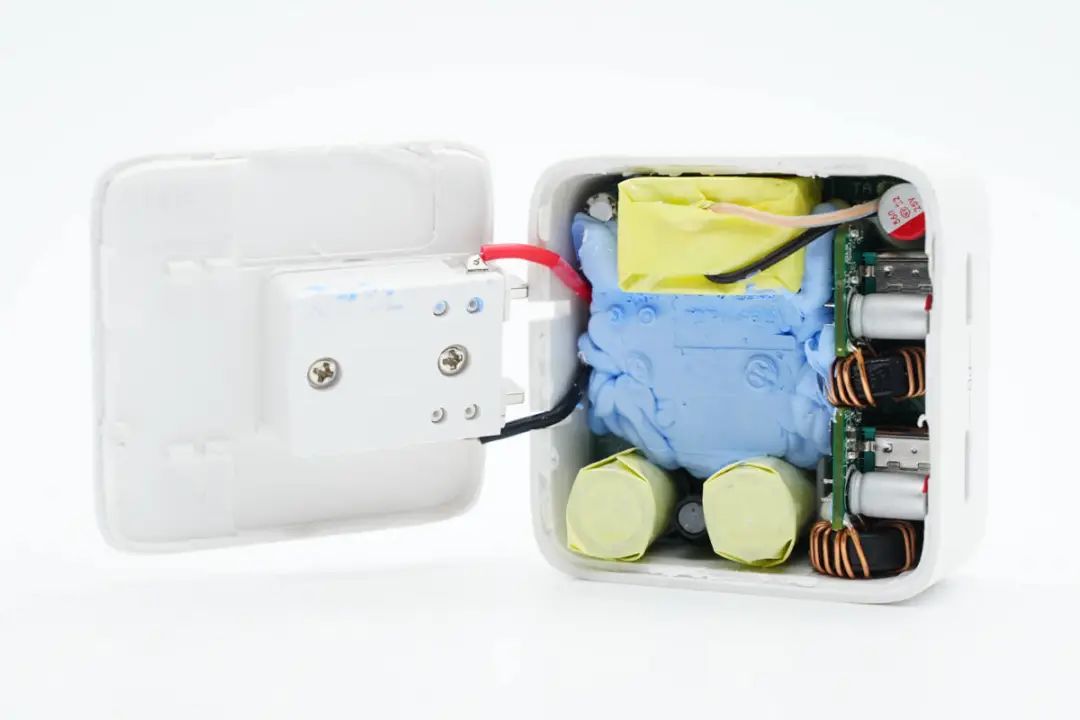

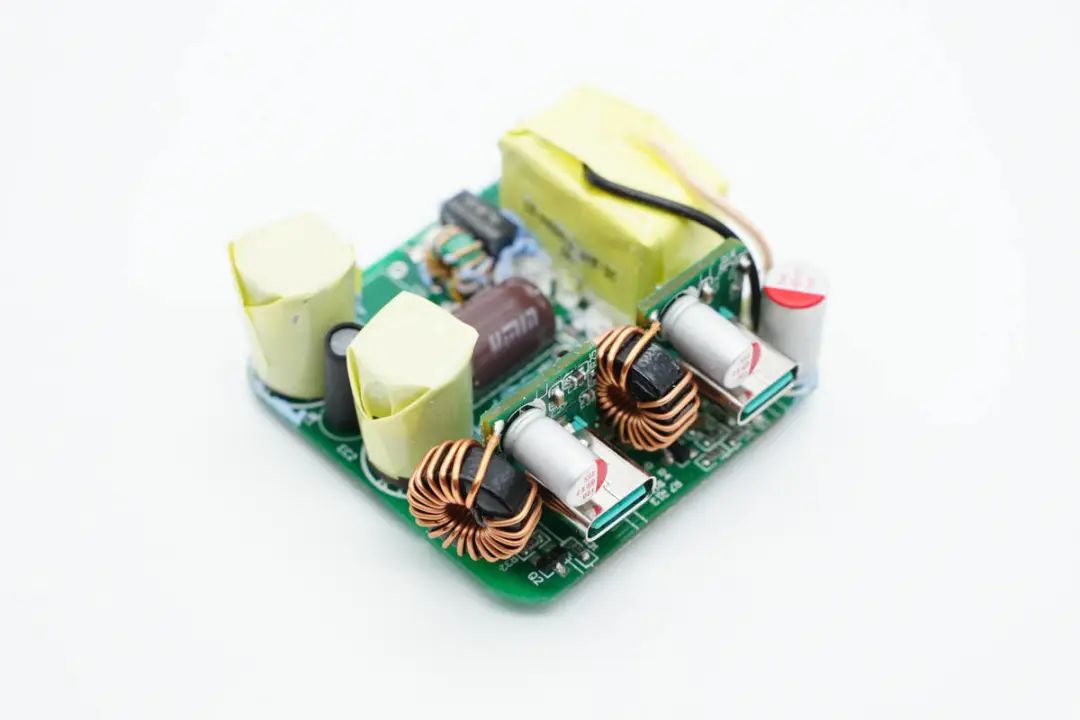

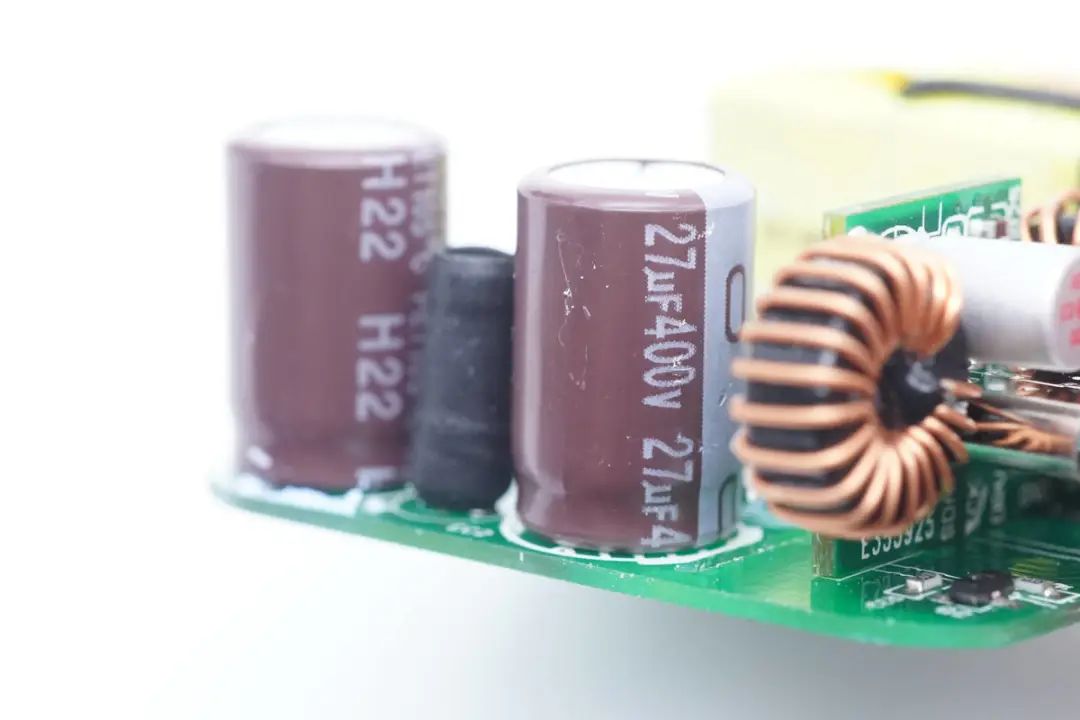

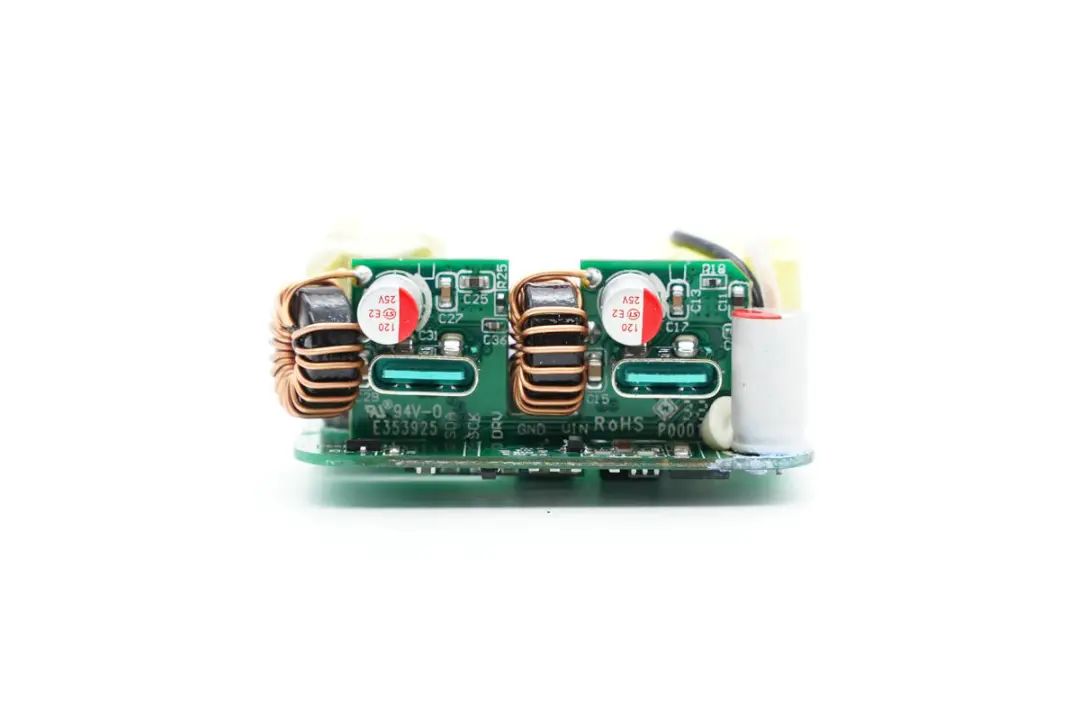

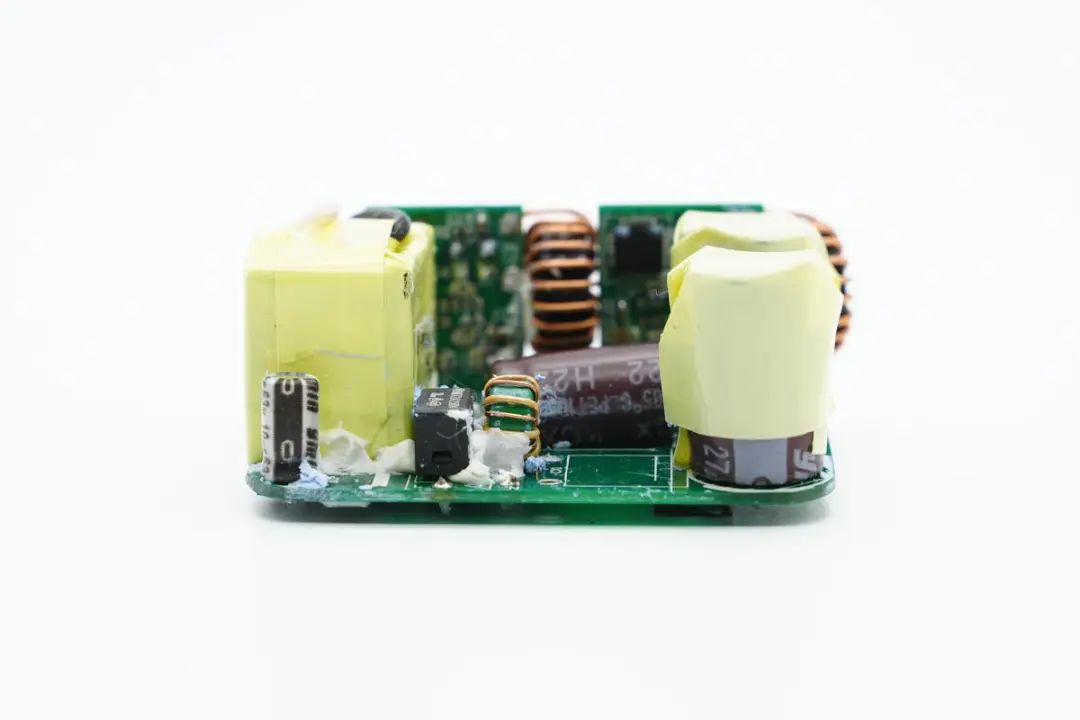

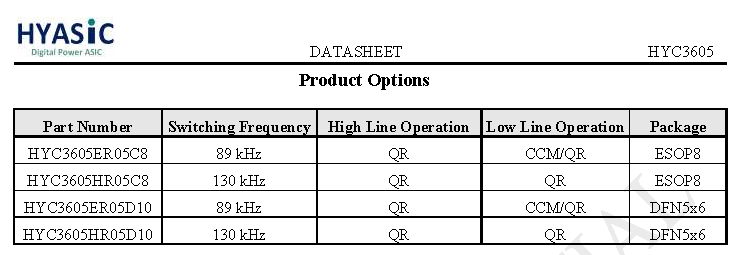

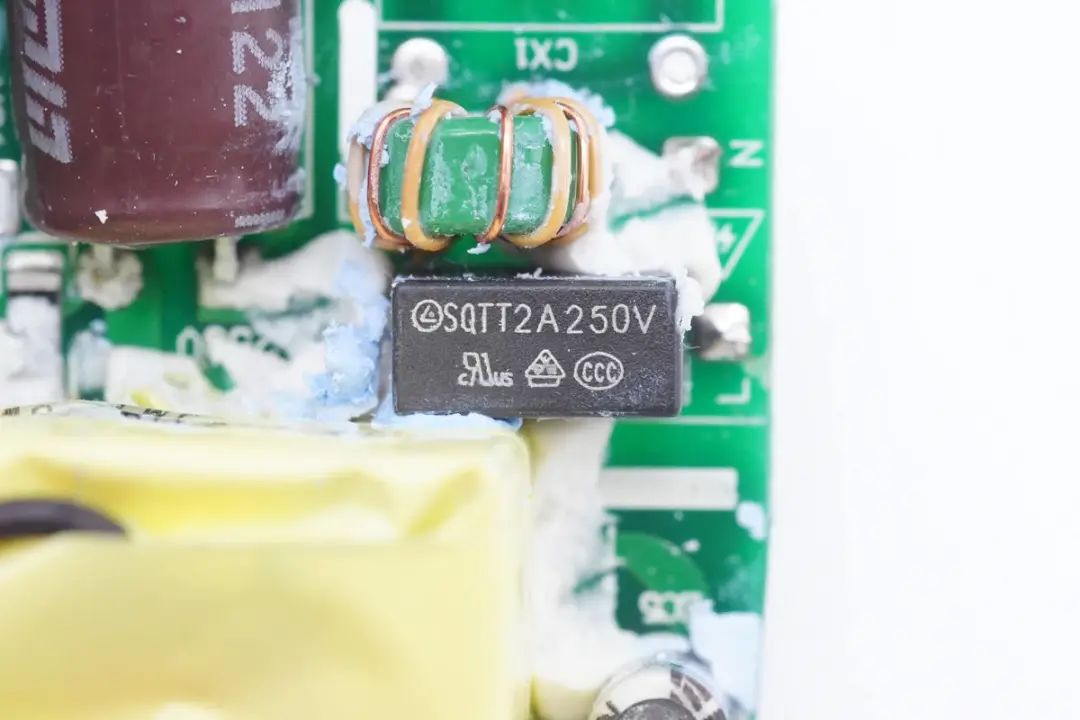

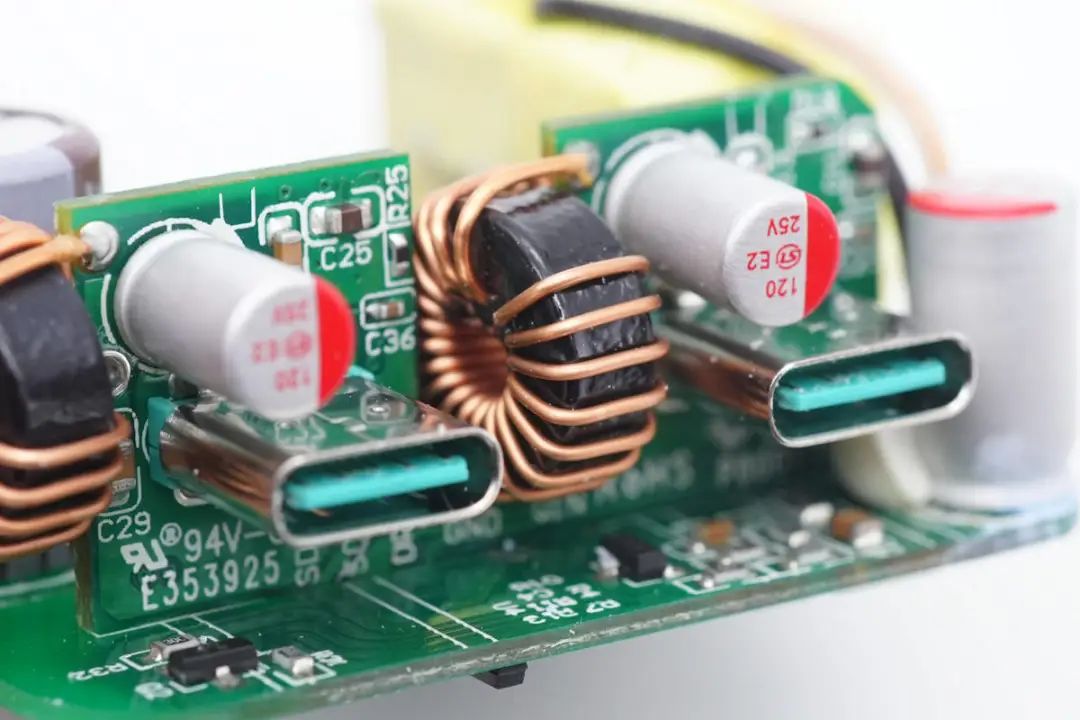

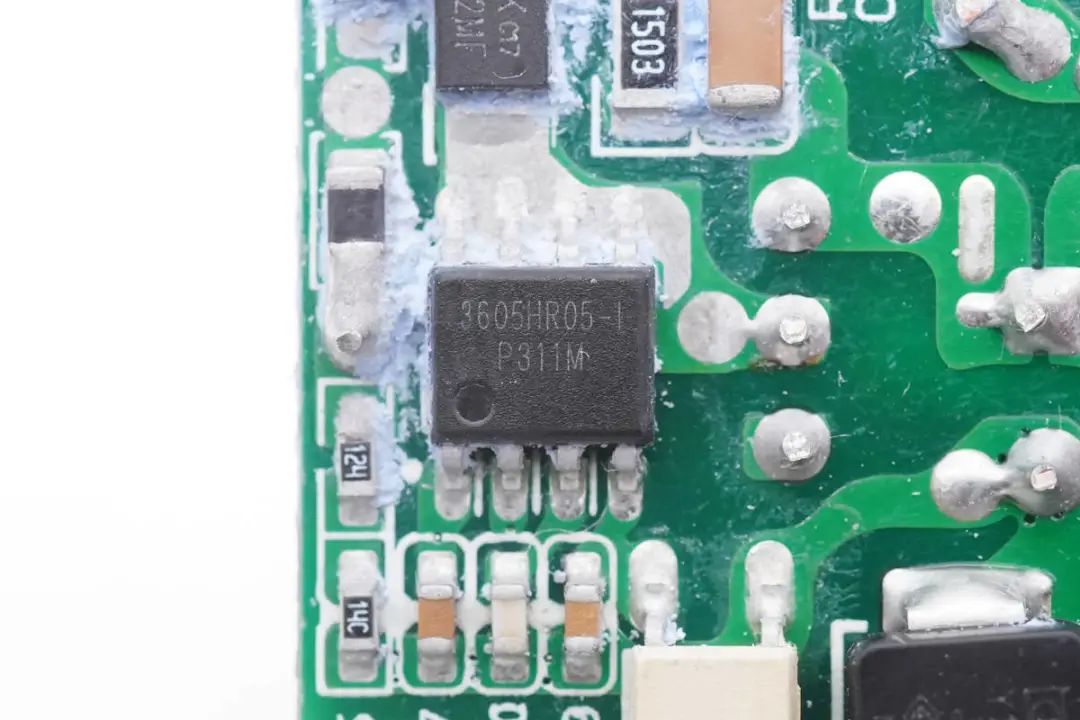

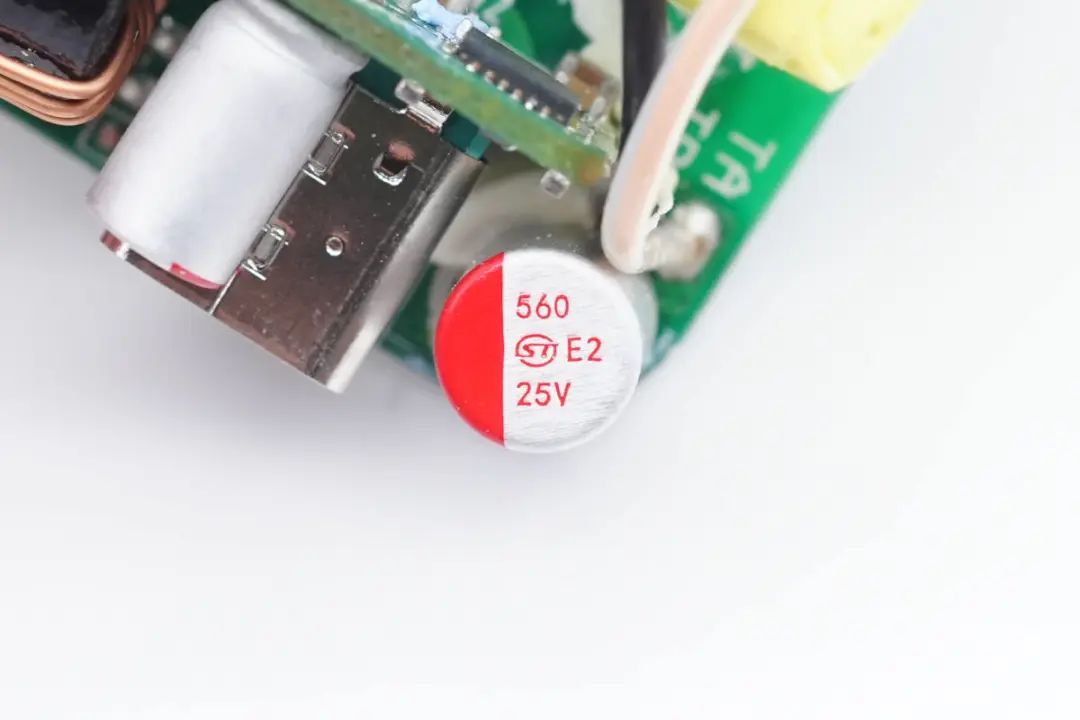

对睿能宝这款35W双口充电器有了基本了解后，下面继续进行拆解，一起看看内部方案和用料如何。首先从充电器插脚侧外壳接缝拆开充电器，内部电路板为倒装，折叠插脚错开电解电容和变压器位置，充分利用空间降低整体厚度。取出内部PCBA模块，涂有蓝色导热胶与外壳接触散热。外壳内部粘贴麦拉片绝缘。电源输入导线为焊接连接。清理掉导热胶和胶水，输入端焊接保险丝和共模电感。使用游标卡尺测得PCBA模块长度约为44.43mm。PCBA模块宽度约为43.78mm。PCBA模块高度约为19.64mm。充电器内部PCBA模块由两块电路板焊接组成，充分利用空间。背面镂空焊接一颗电解电容，降低整体厚度。PCBA模块正面一览，左侧焊接两颗高压滤波电容，缠绕胶带绝缘，右侧焊接变压器。在顶部为延时保险丝和共模电感，共模电感下方为一颗高压滤波电容，底部小板为二次降压电路，焊接电感和滤波电容等。PCBA模块背面焊接合封氮化镓芯片，整流桥，光耦，贴片Y电容，同步整流管和同步整流控制器以及一颗单片机，用于输出功率自动分配控制。通过观察发现，这款充电器采用反激开关电源设计，采用合封氮化镓芯片配合同步整流，固定电压输出。输出电压通过两路独立的降压芯片，根据负载需求，调节输出电压。下面我们就从输入端开始了解各个元器件的信息。变压器和电容之间凹陷处为保险丝和共模电感，与折叠插脚穿插设计，降低厚度。输入端延时保险丝规格为2A 250V。共模电感采用漆包线和绝缘线绕制。整流桥为贴片封装，丝印LSR 50M。三颗高压滤波电容均来自永铭，其中两颗规格为27μF400V。另外一颗规格为15μF400V，总容量为69μF。充电器内置氮化镓合封芯片来自华源智信，型号为HYC3605H，是一颗智能多模式反激控制器，内部集成650V耐压，365mΩ导阻的增强型氮化镓开关管，数字多模式反激控制器，通过合封的方式消除寄生参数对高频开关造成的干扰，并减小外部元件数量，为氮化镓快充提供精简高效的电源方案。HYC3605H内置自适应氮化镓栅极驱动器，可平衡开关损耗和EMI，抖频功能可改善EMI性能。芯片采用副边反馈，满足快充所需的宽电压范围输出。内置有丰富的保护功能，包括LPS, VCC供电过压保护、变压器磁饱和保护、过热保护、过载保护，输出过电压保护等。HYC3605H待机功耗小于75mW，具有低启动电流。并支持频率反向控制技术，能够提升高压输入的转换效率。可用于充电器、USB PD快充，电视机及显示器待机电源、笔记本适配器等应用，支持30-40W应用范围，提高能效并降低成本。华源智信 HYC3605H 详细资料。为主控芯片供电的滤波电容来自永铭，规格为10μF63V。变压器磁芯采用胶带严密缠绕绝缘，侧面粘贴信息标签。两颗贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号均为TMY1471K。特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。CT1018光耦用于输出电压反馈。同步整流控制器来自华源智信，型号HY913，是一颗数字自适应多模式同步整流控制器，适用于DCM/QR/CCM运行模式。芯片内置电荷泵，可以在低输入电压时将驱动电压升高，确保同步整流管完全导通，输出效率更高。并支持开机下拉功能，支持预关断功能，加快关断速度，具有10ns关断延迟，支持CCM工作模式。HY913在轻载时关闭驱动，进入绿色模式，降低待机功耗。HY913内置积分功能，可以防止同步整流误开通，芯片支持3~25V供电范围，满足PPS供电范围，芯片内置初级和次级MOSFET同时导通保护，漏极检测引脚耐压高达150V，并支持内部供电电压钳位，无需外置绕组，外围元件精简，并具有更强的抗干扰能力。华源智信 HY913 详细资料。同步整流管来自扬杰，型号YJG60G10B，代理商为宇昊。这是一颗耐压100V，导阻7.5mΩ的NMOS，采用PDFN5060封装。充电器输出侧一览，输出小板垂直焊接，小板上还焊接降压电感和滤波电容，两路电路对称。输出滤波电容来自湖南盛通，规格为560μF 25V。输出小板正面焊接两颗降压电感，输出滤波电容和USB-C母座。小板背面焊接降压主控芯片和输出电流取样电阻。智融 SW3526是一颗内置协议功能的同步降压转换器。芯片内部集成3.5A高效率同步整流降压转换器，支持PPS、PD、QC、AFC、FCP、SCP、PE、SFCP、低压直充等充电协议，支持CC/CV模式，外部仅需少量器件，即可组成完整的高性能多快充协议充电解决方案。这款充电器内部使用的两颗SW3526，代理商也是宇昊，用于双USB-C接口输出，得益于芯片的高集成度，将传统降压方案中协议芯片，同步降压控制器和降压MOS管全部集成在一个封装内部，极大的简化了多口快充的电路设计。智融 SW3526 详细规格资料。充电头网拆解了解到，智融SW3526已被航嘉100W氮化镓双认证安全快充、华科生230W 4C1A氮化镓桌面充、倍思30W超级硅Pro充电器、HYPER JUICE 100W氮化镓快充等多款产品采用，此外智融的快充芯片还可用于USB PD快充移动电源、快充车充等领域。另一个USB-C口的降压芯片也是智融SW3526。磁环降压电感特写，焊接在PCB镂空中，节省空间。输出滤波电容来自湖南盛通，规格为120μF 25V。输出USB-C母座采用过孔焊接固定，绿色胶芯不露铜。一颗P3712单片机用于输出功率分配和指示灯灯光控制，代理商同样为宇昊。全部拆解一览，来张全家福。

充电头网拆解总结

RAVPOWER睿能宝35W双口充电器采用折叠插脚，体积小巧便携。充电器为白色外壳，美观大方，并内置电源指示灯。其中双USB-C口均支持35W输出，双口同时使用时支持功率自动分配，双口均支持快充。PPS快充的加持，对手机快充的兼容性更好，一个充电器满足笔记本和手机的充电需求。

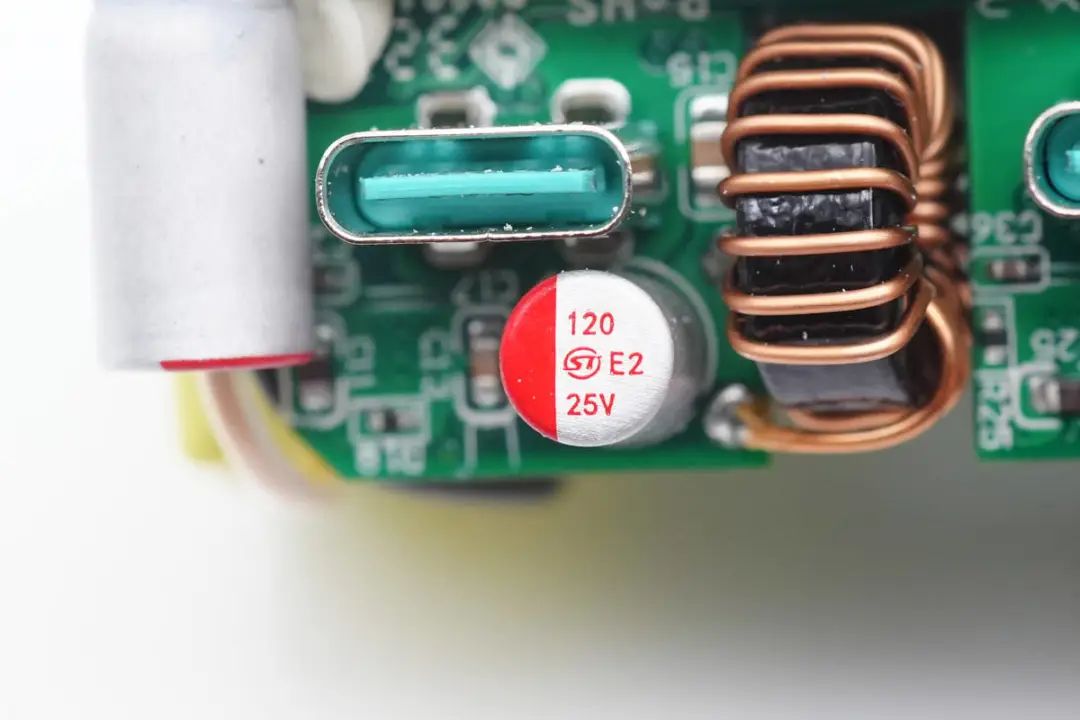

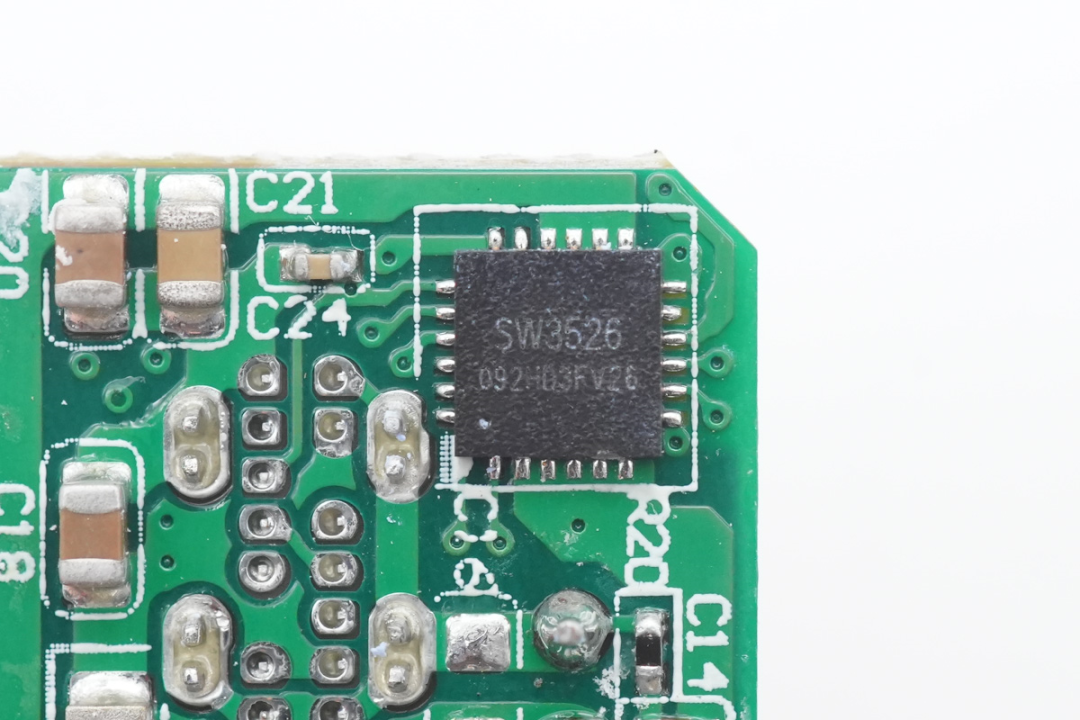

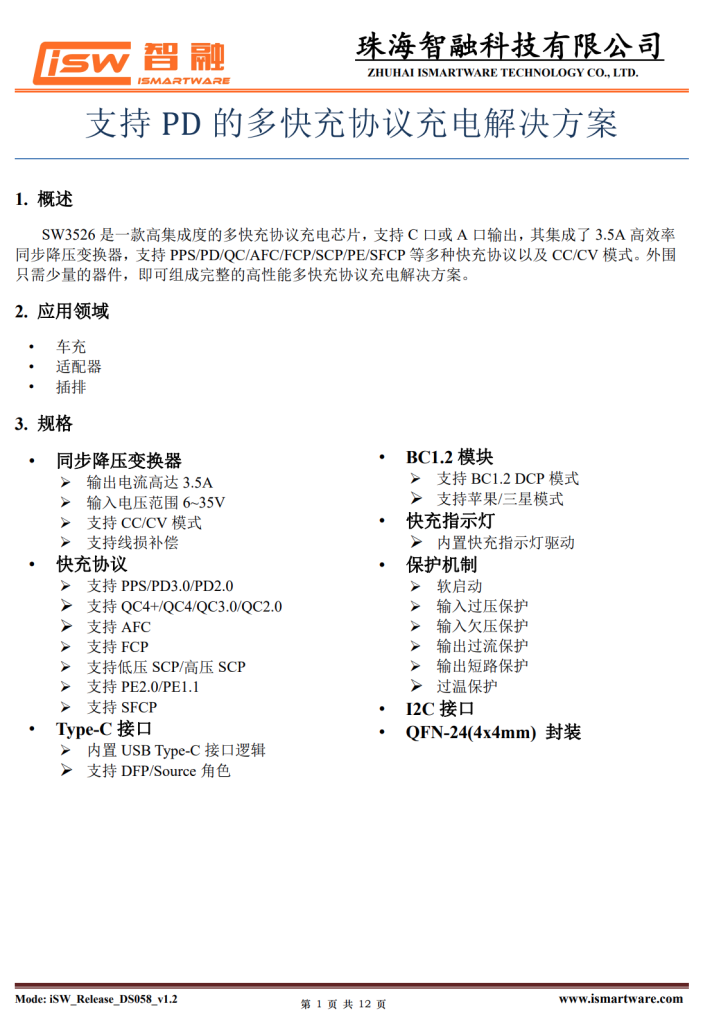

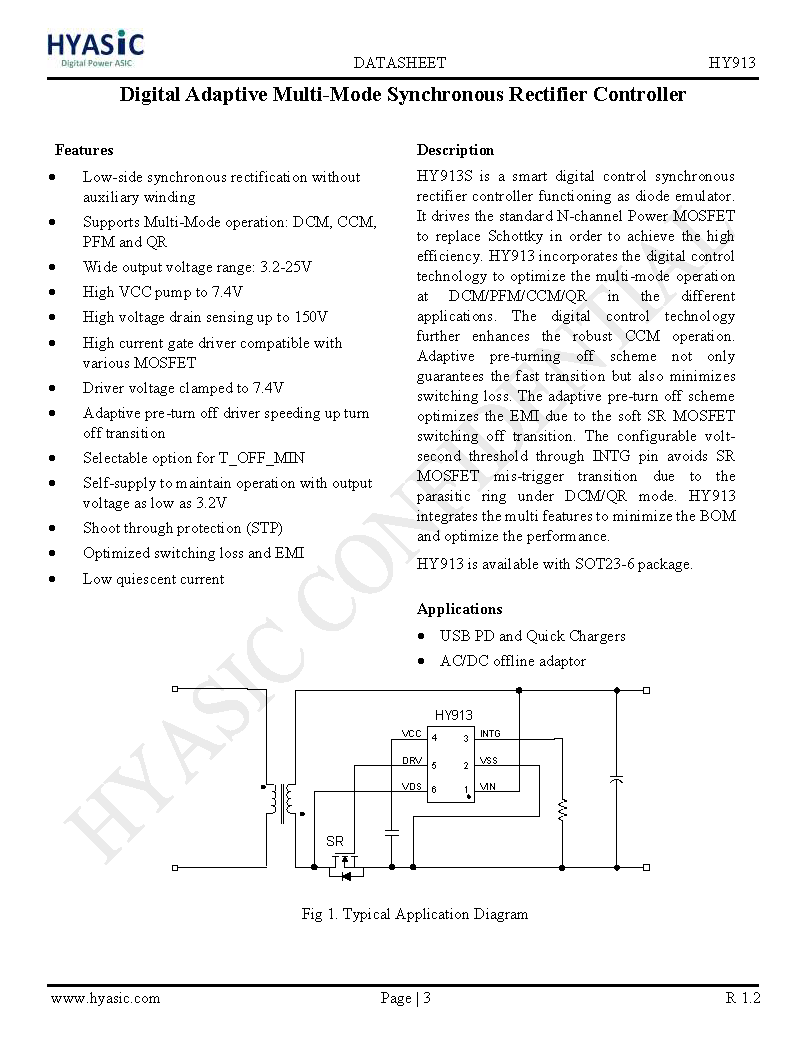

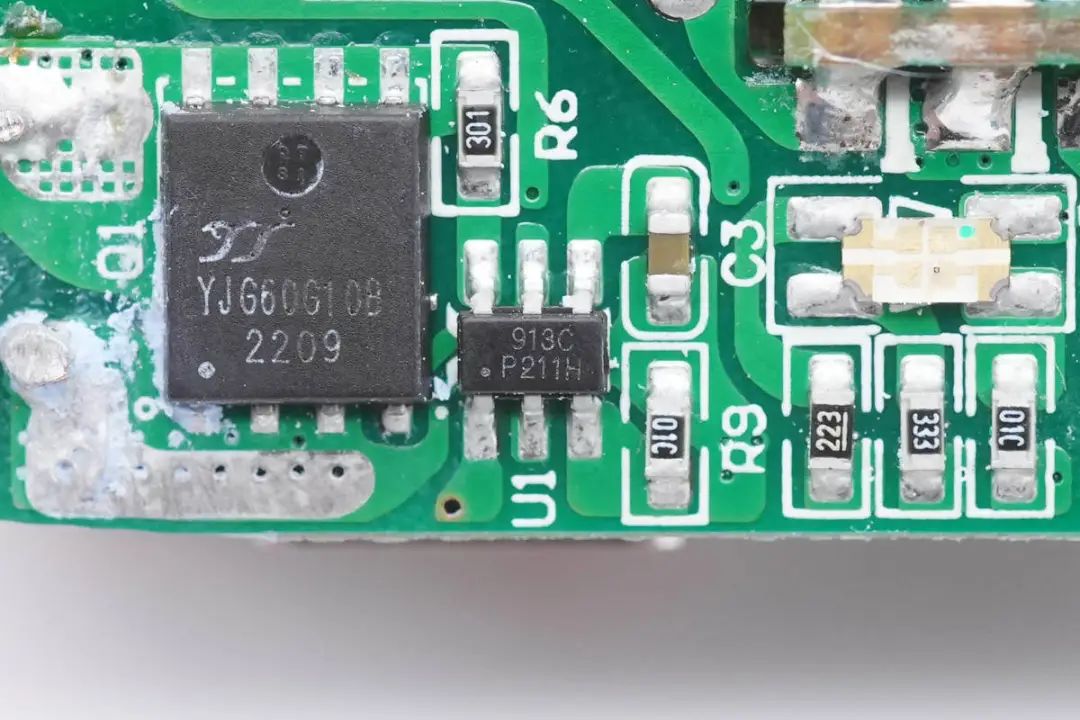

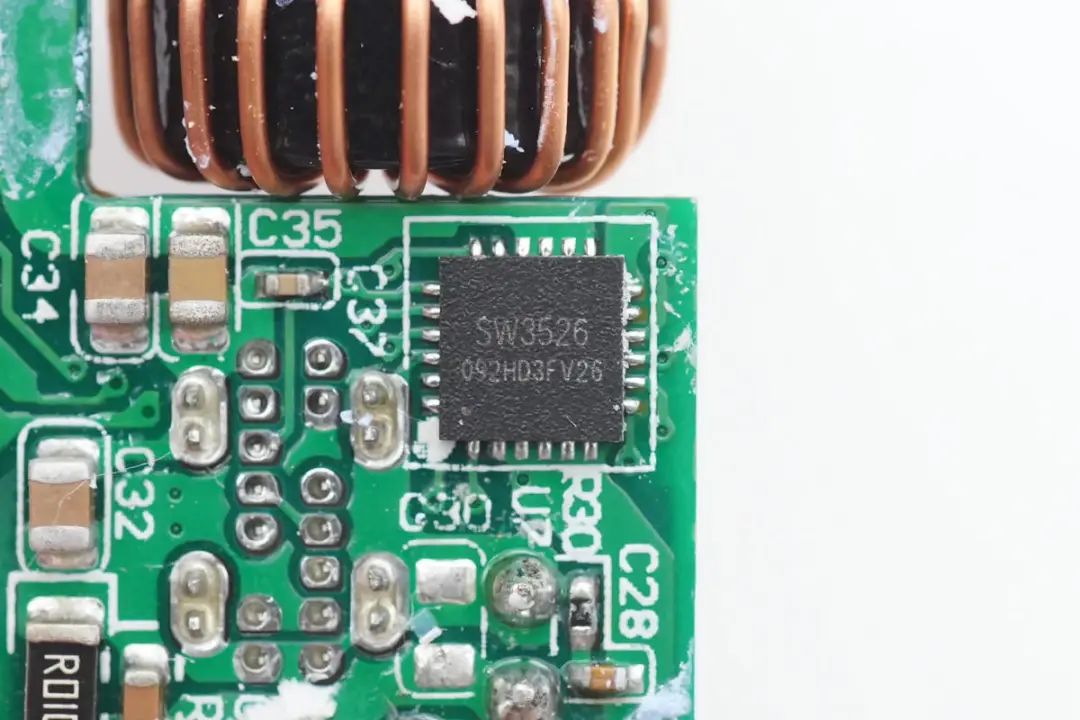

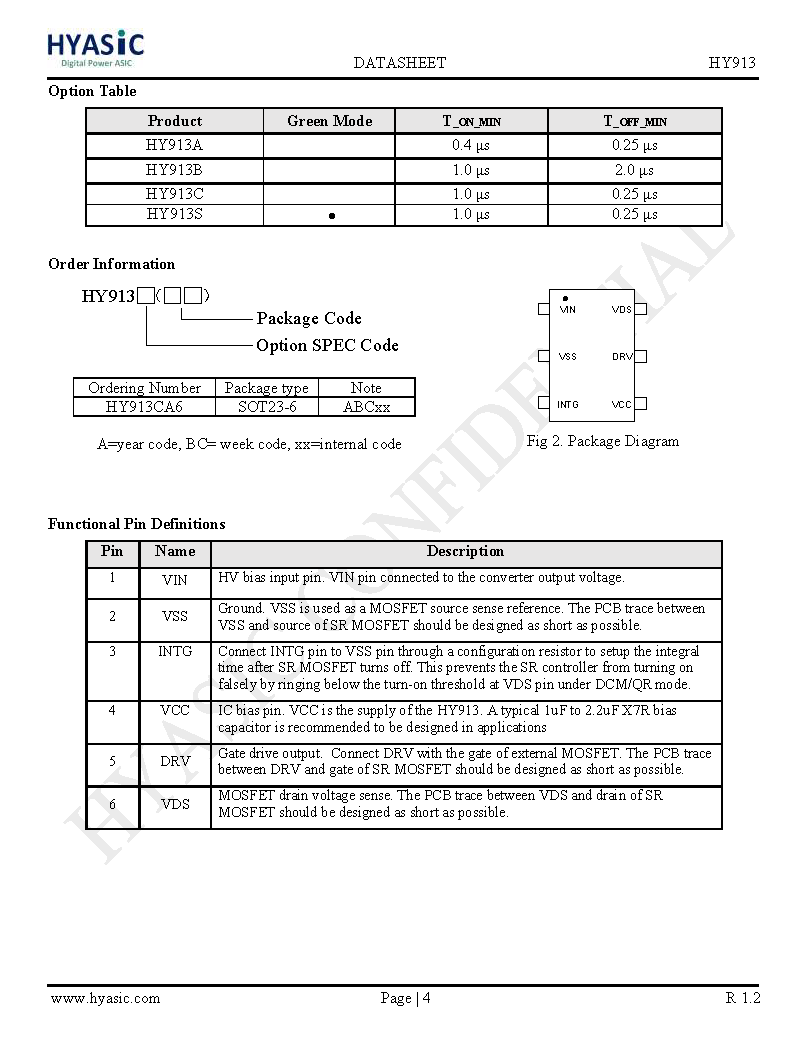

充电头网通过拆解了解到，这款充电器内部采用两块PCB焊接组成，开关电源方案采用华源HYC3605H合封氮化镓芯片和HY913同步整流控制器，固定电压输出。输出使用两路智融SW3526进行降压输出，做工用料扎实。
