前言

自从各家的USB PD3.1快充电源陆续上市，在通讯协议、输出电压、功率、安全保护机制等各项指标要求标准虽更加严格，但总体来说不尽相同，因此专业的测试设备也成为体现产品性能重要的测试步骤之一。
充电头网目前正在使用的测试仪中就包括昂盛达、贝奇等等测试仪，而最近新到的测试仪是来自贝奇的快充自动测试仪，体型方面更加小巧，而且功能方面并无阉割；下面来看看实际搭载的测试功能有哪些吧！

产品介绍

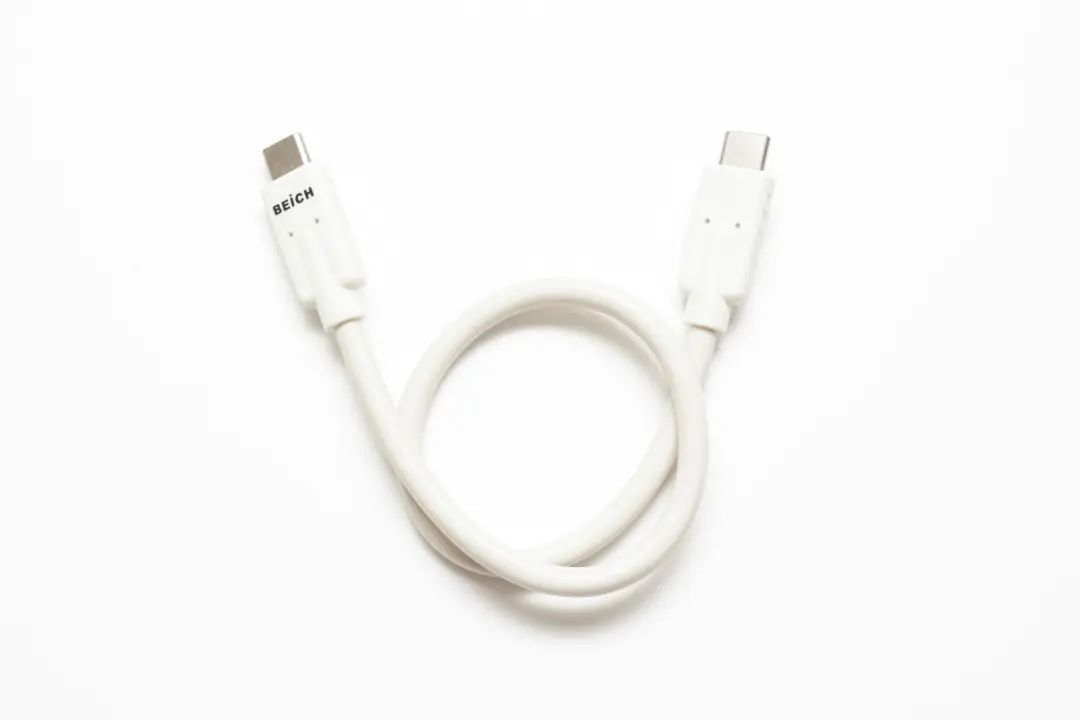

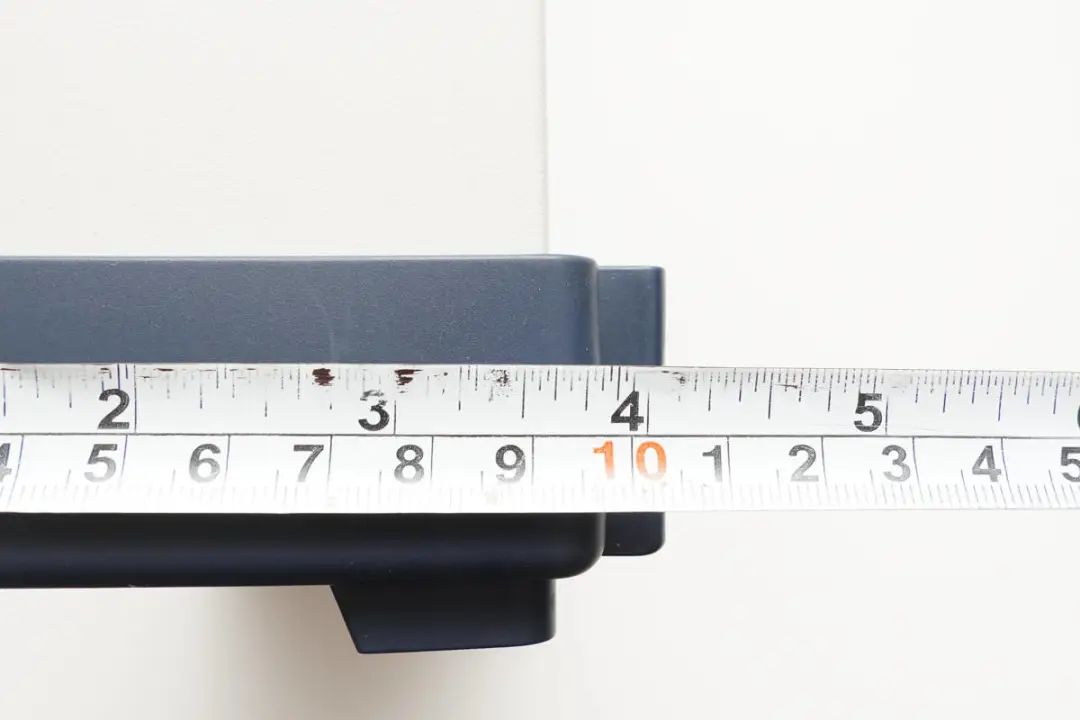

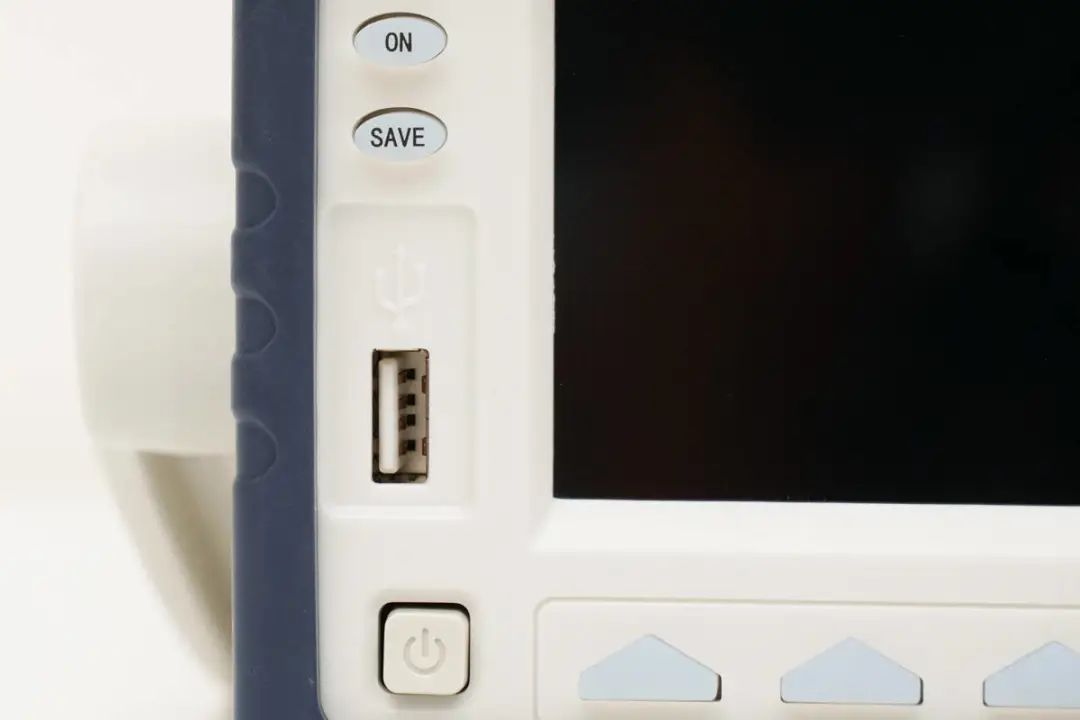

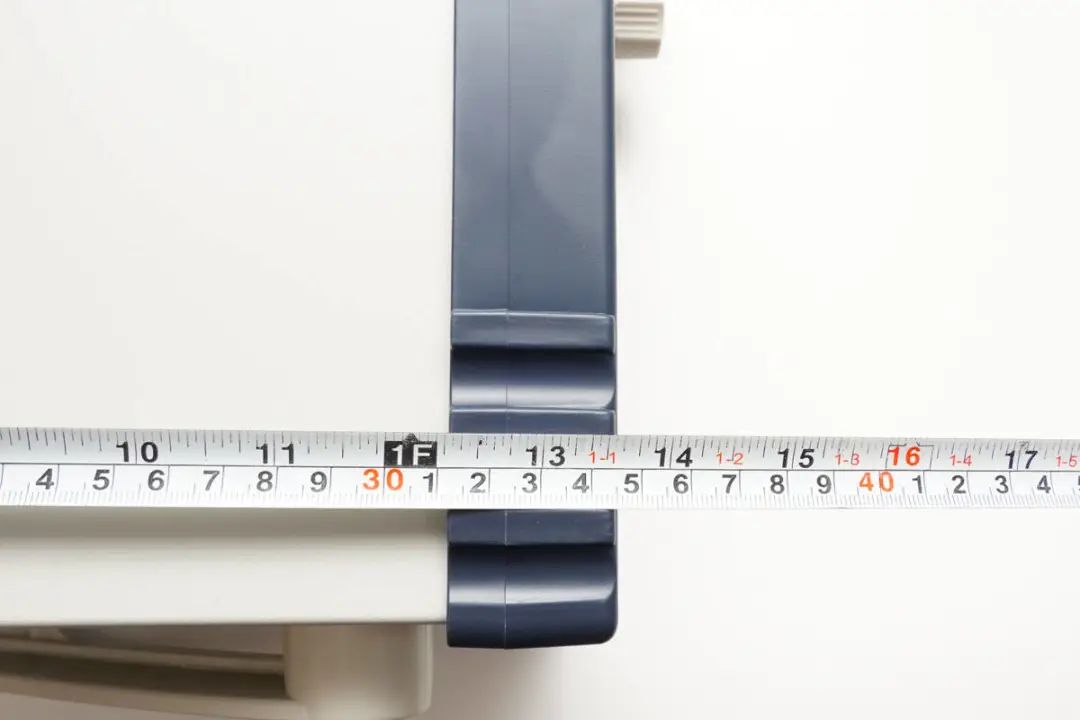

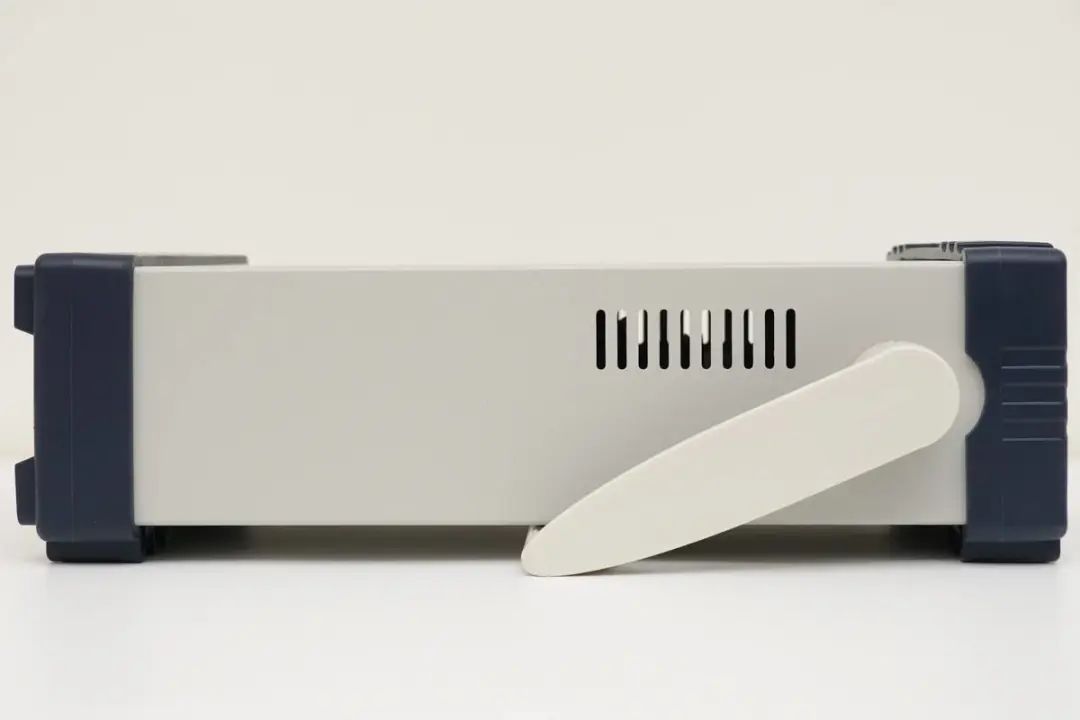

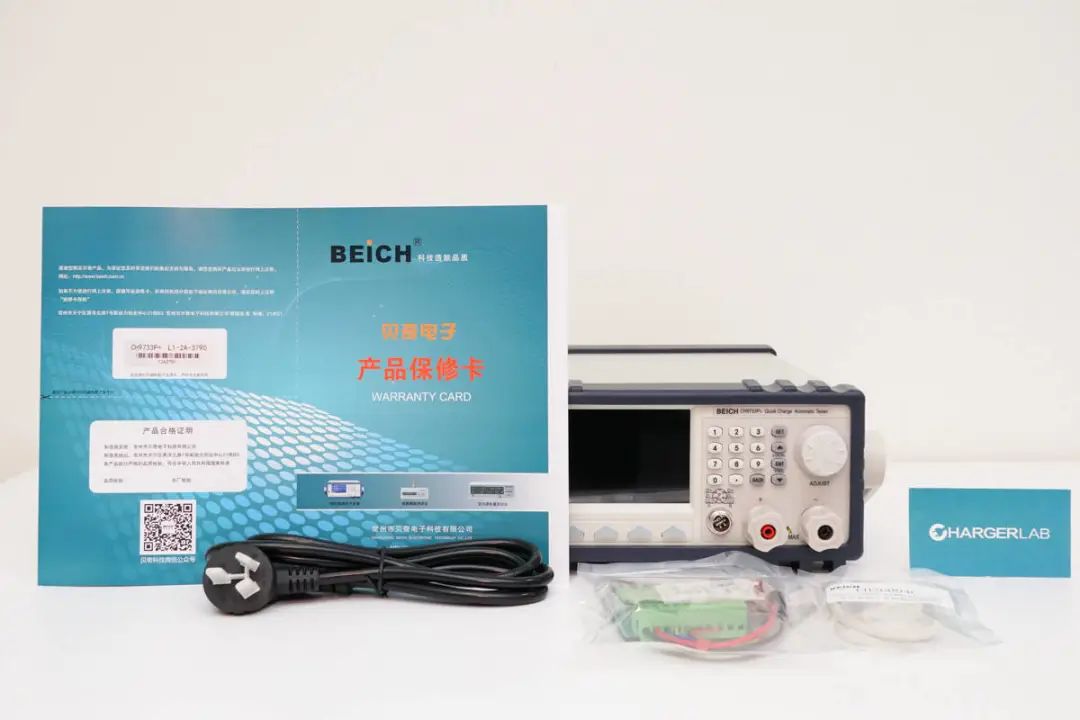

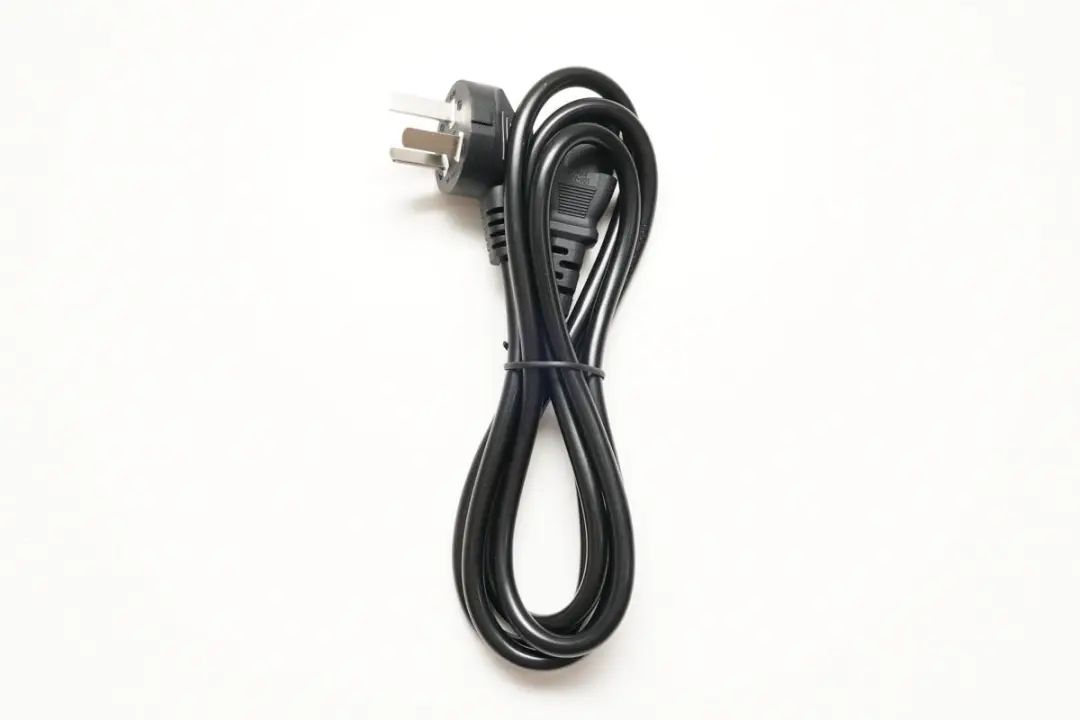

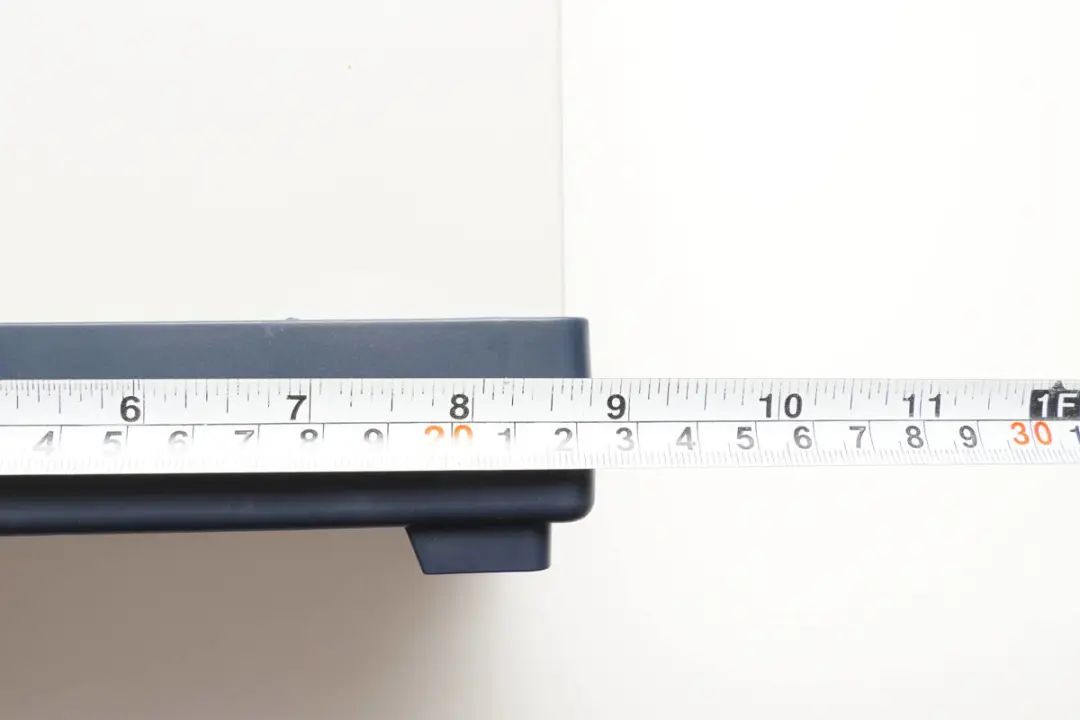

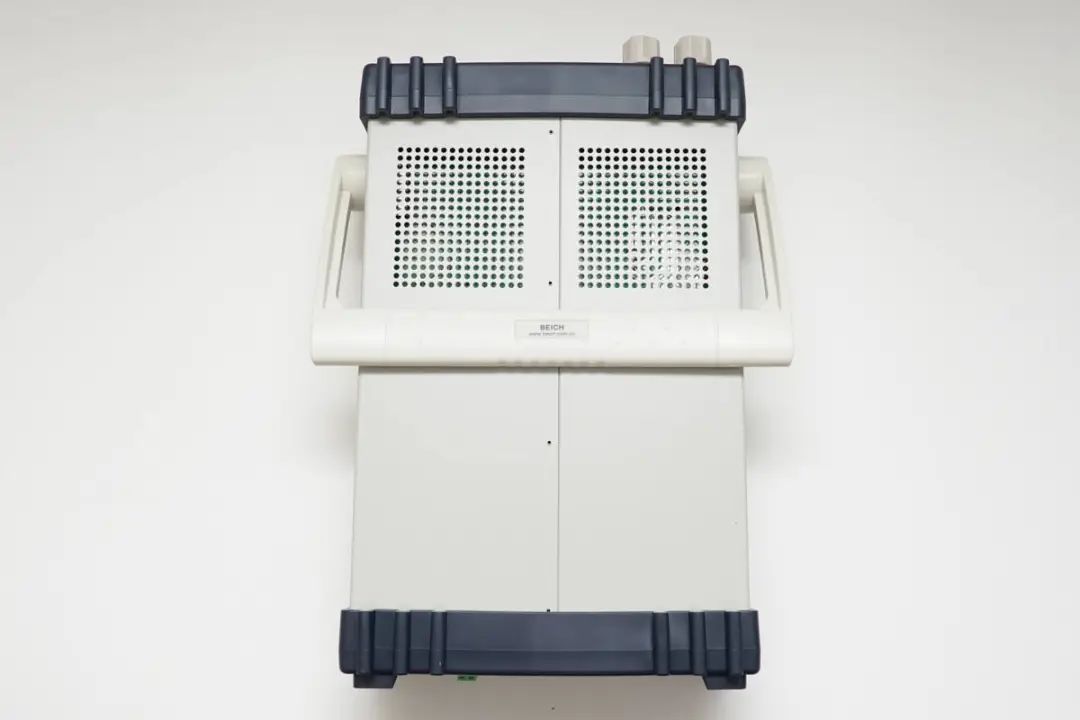

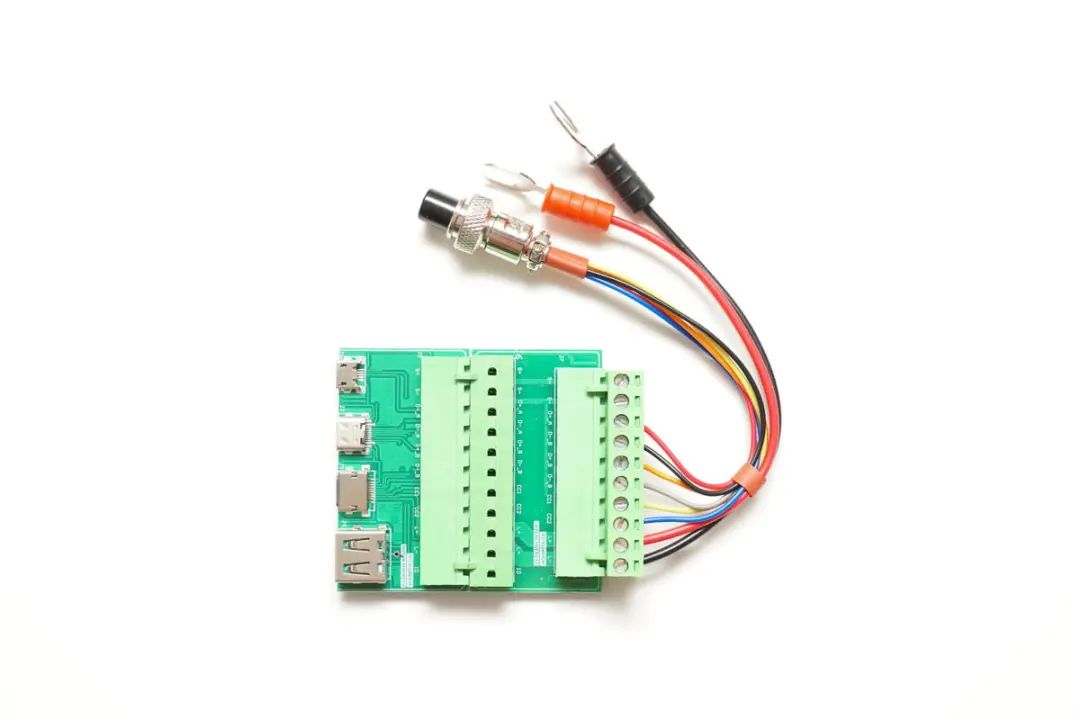

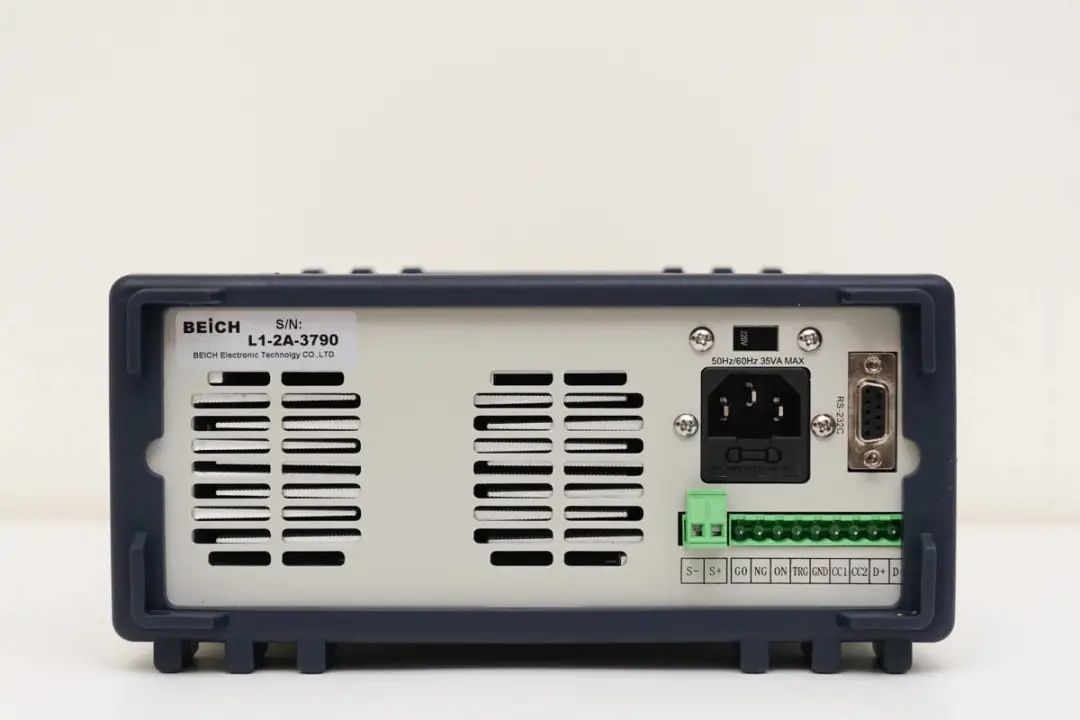

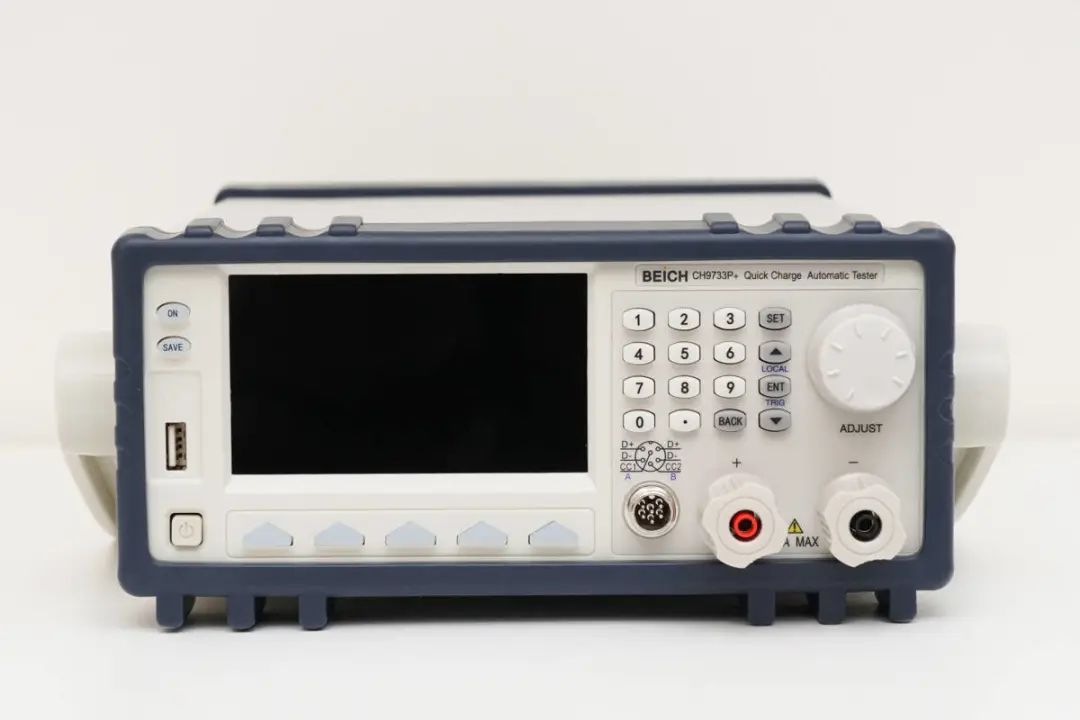

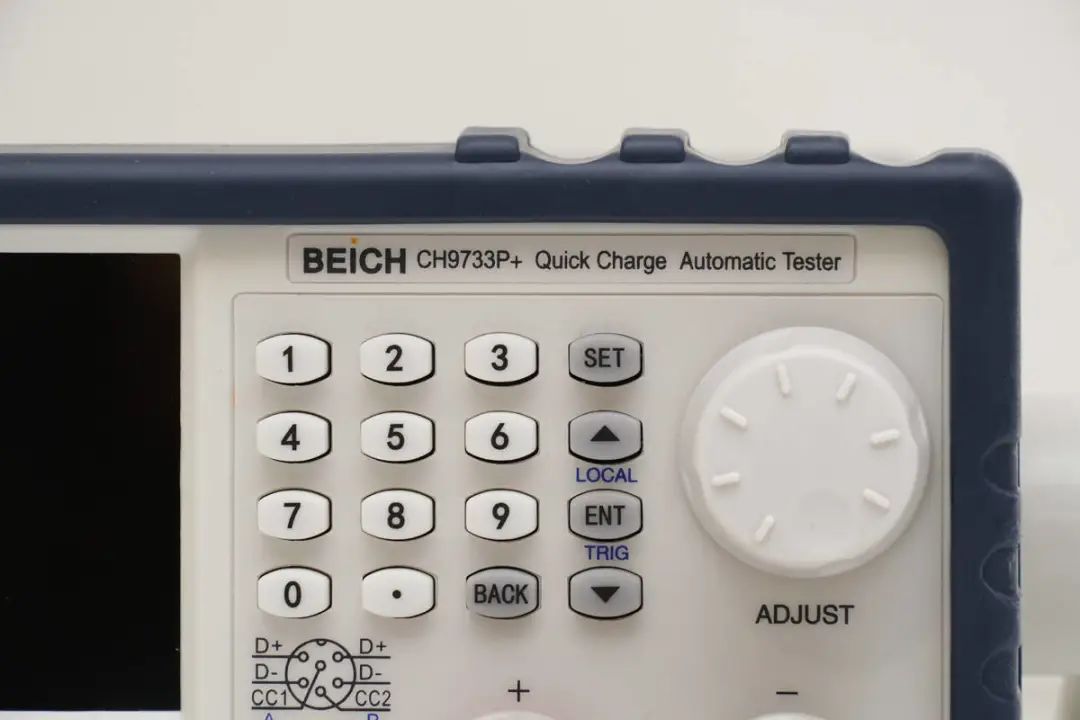

思路清晰，先看本体。整体包装内除测试仪外，另有测试端接口转接板、交流电输入线、C to C连接线以及产品保修卡、合格证书等。贝奇测试仪整体采用蓝色橡胶套壳+米白色外壳设计，正面拥有一块4.3寸TFT彩屏，可支持中英文界面，配合正面按键实现更为丰富全面的负载测试功能。贝奇测试仪左侧依次为ON键、SAVE键、USB HOST端口、电源开关键以及5个乳白色功能软键；其功能分别为启动负载测试、启动U盘数据保存、连接USB闪存盘（固件升级、记录数据）、开关机以及功能按键（随页面变化，功能显示于按键上方）。贝奇测试仪右侧为数字输入键、旋钮以及测试端口；其功能分别为输入数值数据、设置数据及左右方向调整、连接转接板（D+/D-为电压控制，L+/L-为负载正负输入端，CC1/CC2 为 PD 充电器信号线）。背面左侧为矩形网格栅装散热开孔，孔位处均叠放金属块增加散热；右侧依次为电压转换开关、AC电源接口、9针RS232C串行接口以及接线端；可通过RS232C接口与电脑进行通讯；可拨动电压转换开关用于110V/220V电压切换。负载测试仪底部上方为圆孔矩形散热开孔；并且测试仪配备支撑架以调整合适操作高度。测试仪侧面均拥有条形网格栅状散热孔。主机电源线为国标大功率三脚插头电源线，使用PVC外包的钢丝线圈收纳固定。上图绿色PCB板为测试端口转接板，正确连接测试端口后，可通过转接板的端口连接不同端口的设备，包含micro-USB、USB-C、Lightning以及USB-A端口。另附赠白色PVC材质的C to C充电线材，并子端外壳上印有“BEiCH”品牌字样。贝奇测试仪长度约为35cm。贝奇测试仪宽度约为22cm。贝奇测试仪高度约为10cm。

开机体验

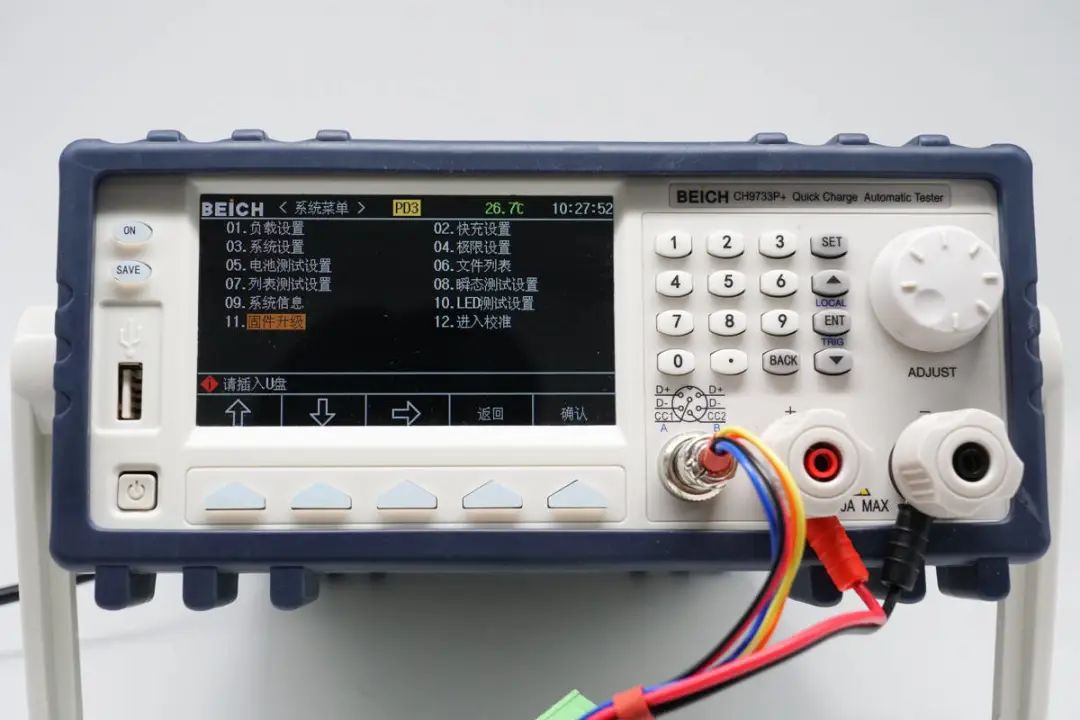

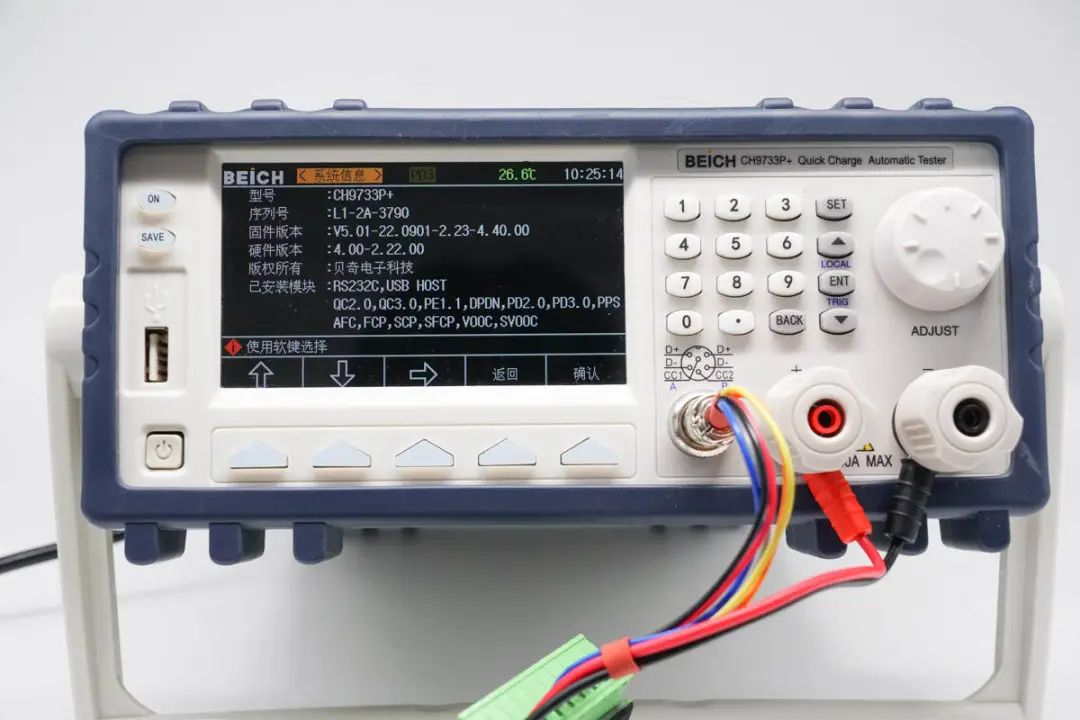

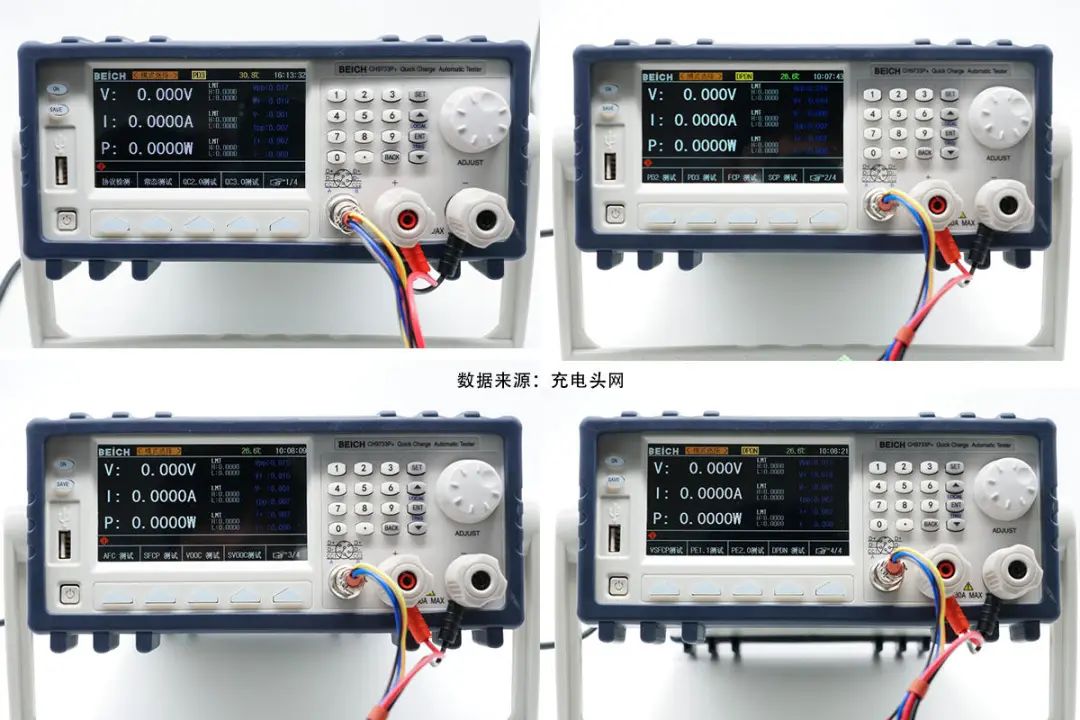

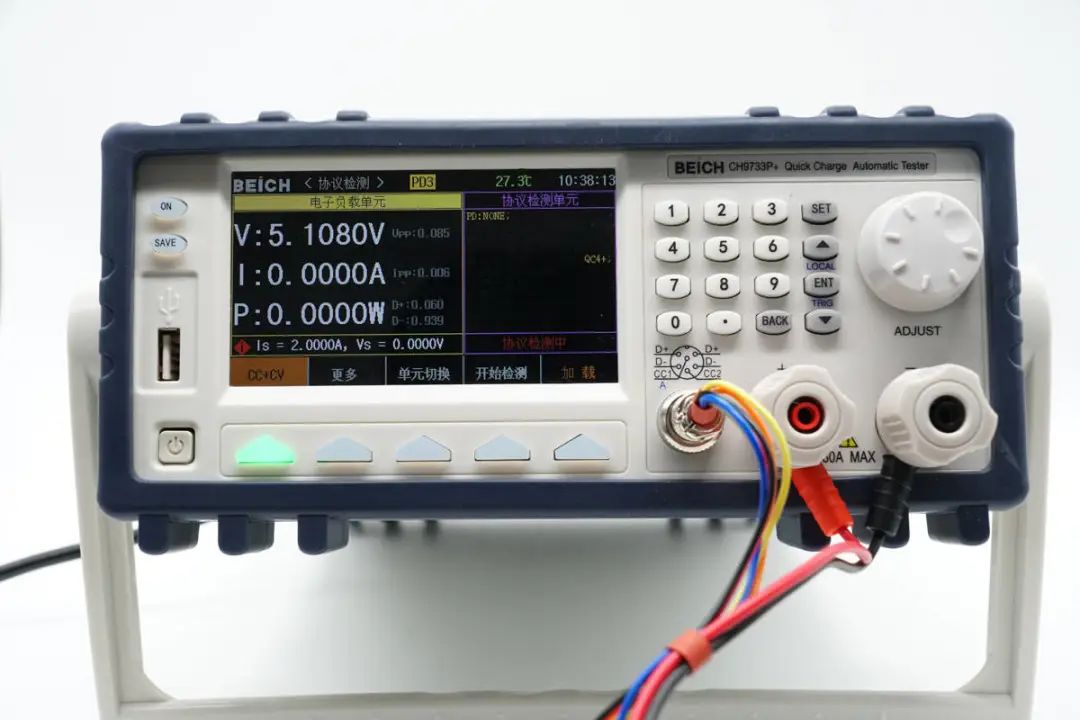

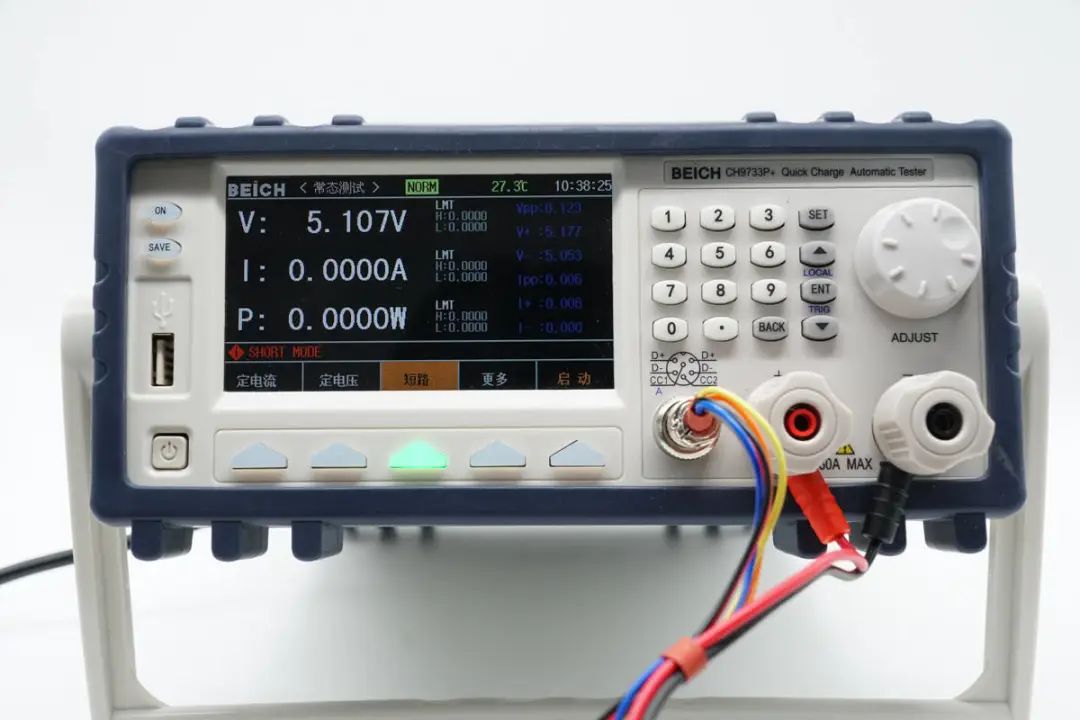

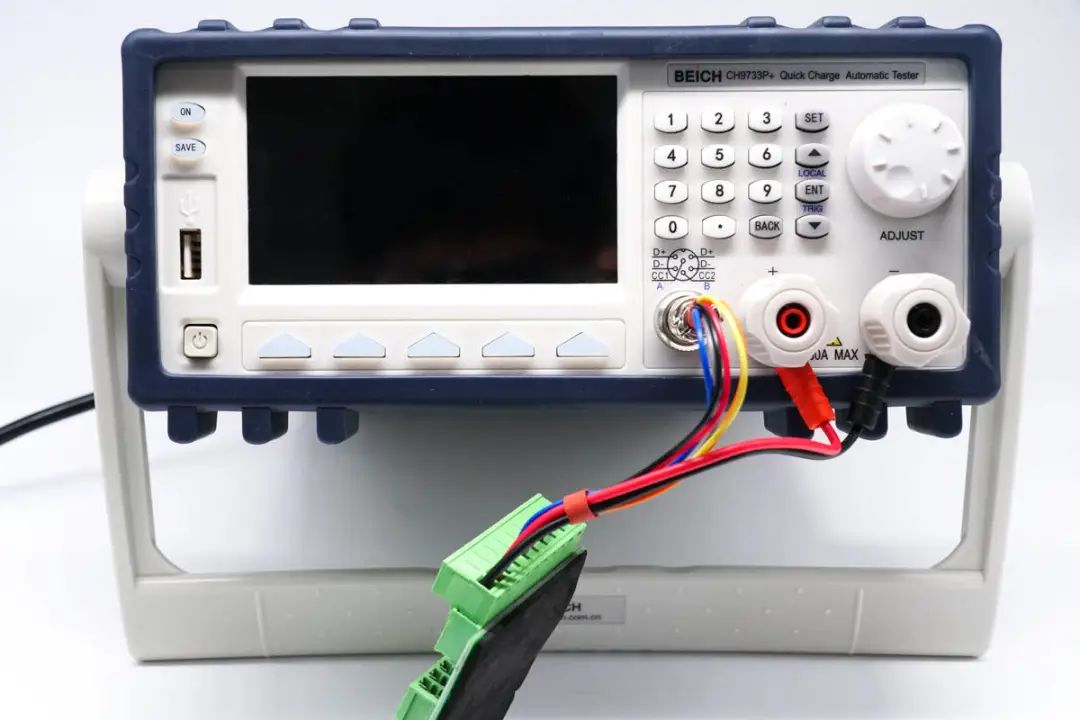

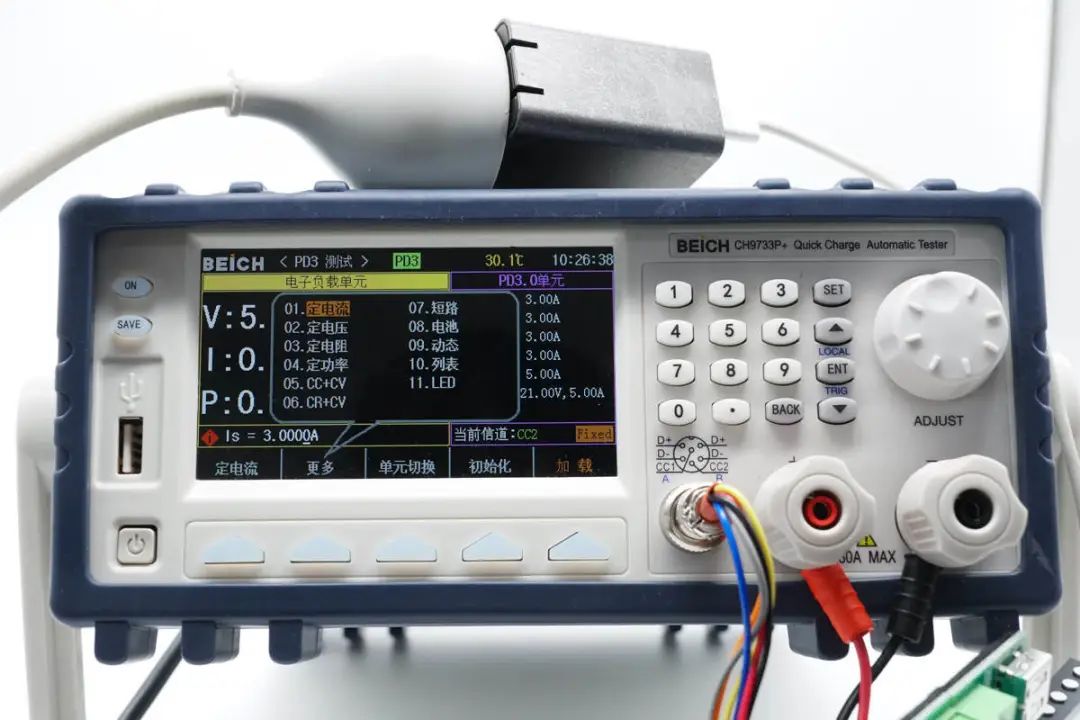

好了，测试仪的外观已经介绍的差不多了，下面通电开机来看一下。首先还是上面介绍的这张图，测试仪在正确连接转接板后如上图所示。在开机状态下，LCD液晶显示屏画面如上图所示，拥有4页测试选项，支持最新PD3.1（兼容PD3.0、PD2.0）、QC、FCP、SCP（兼容SSCP）、SFCP、AFC、VOOC、SVOOC、VSFCP、MTK_PE等快充协议的测试；对于测试人员来说这个画面可以说非常清晰；底部按钮对应画面功能，每个按钮单独控制，操作简易。进入到设备的协议检测中，可看到显示屏画面右侧显示设备的快充协议信息。在负载页面（常态测试）下，底部按键对应定电流、定电压、定电阻等多项测试选项，通过数字按键输入需要设定的固定值，即设定不管输入电压/电流等是否改变的情况下，电子负载消耗一个恒定的电流/电压等，输入后按【ENT】确定，按启动键或【ON】键启动负载测量。除此之外测试仪还支持固件更新，是的没错，购买这款测试仪并不是买断不保，可以随着后续的固件升级获得更多新功能。进入系统信息内可以看到，型号：CH9733P+，序列号、固件版本、硬件版本、已安装的测试模块清晰明了列出，无需手动翻页查证。

负载测试

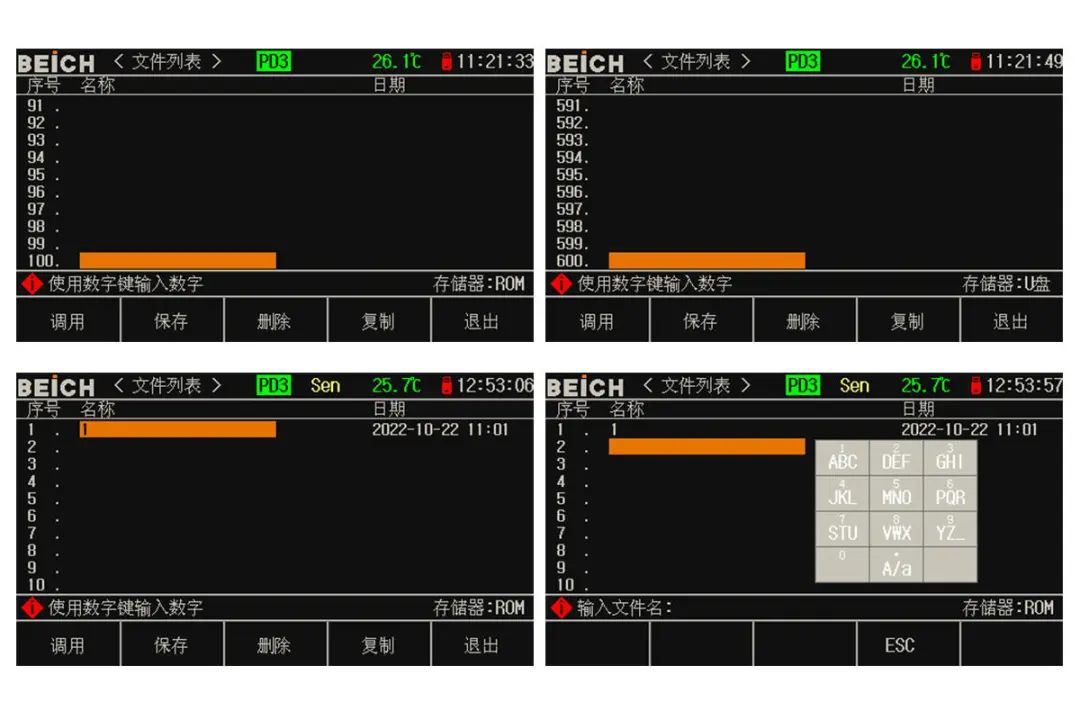

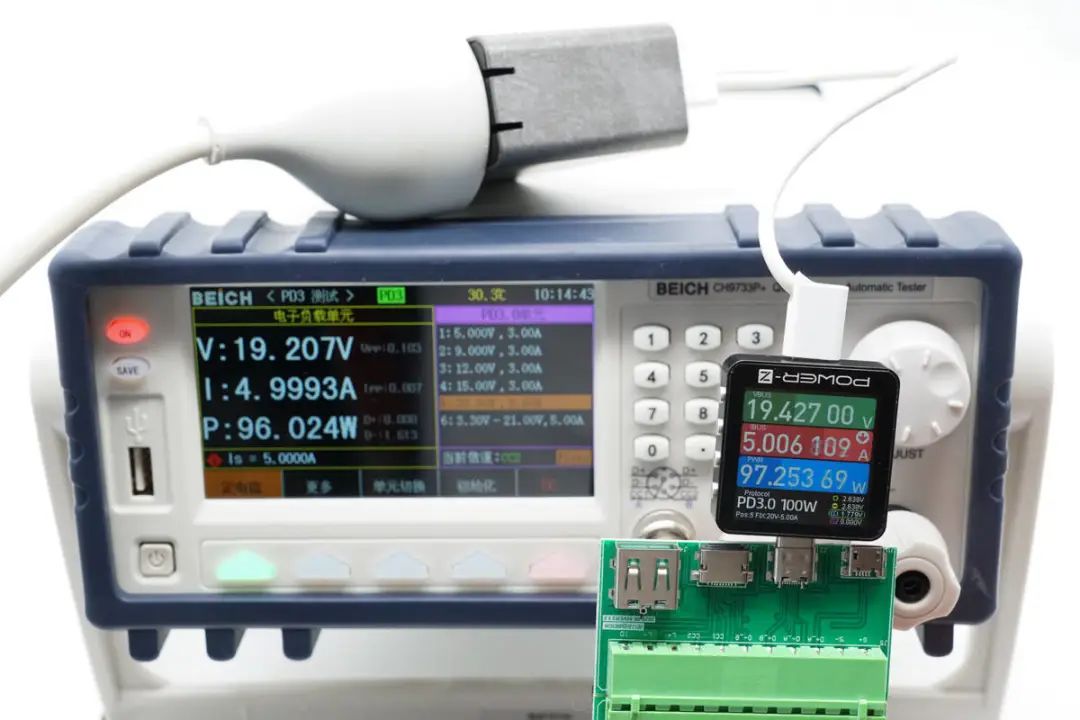

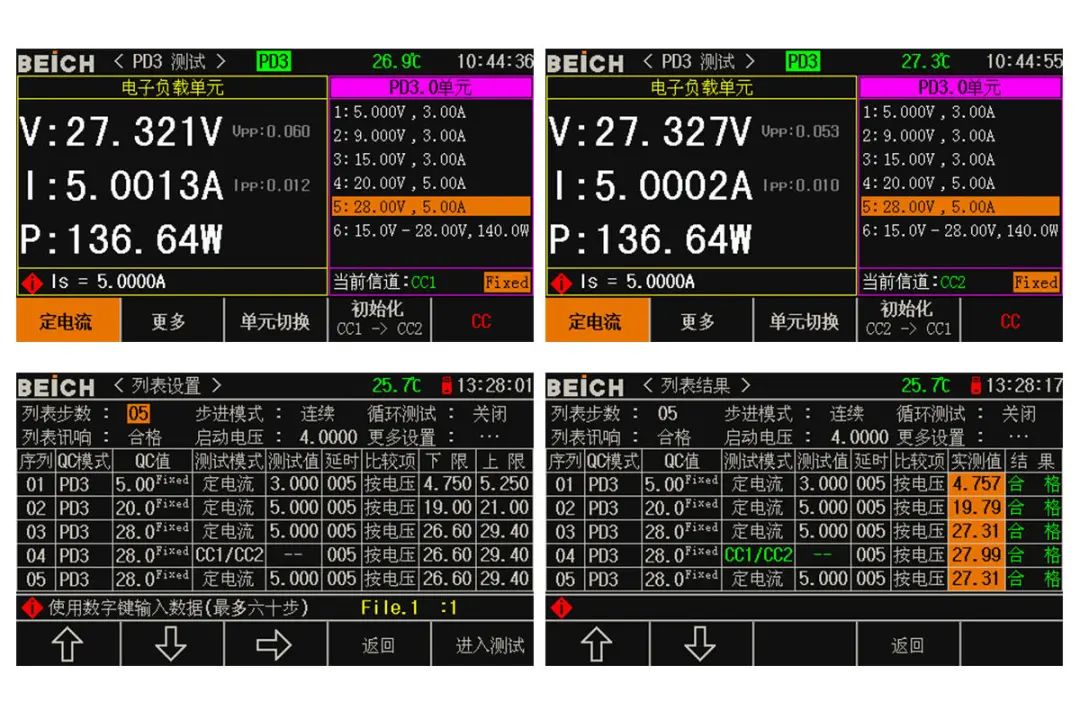

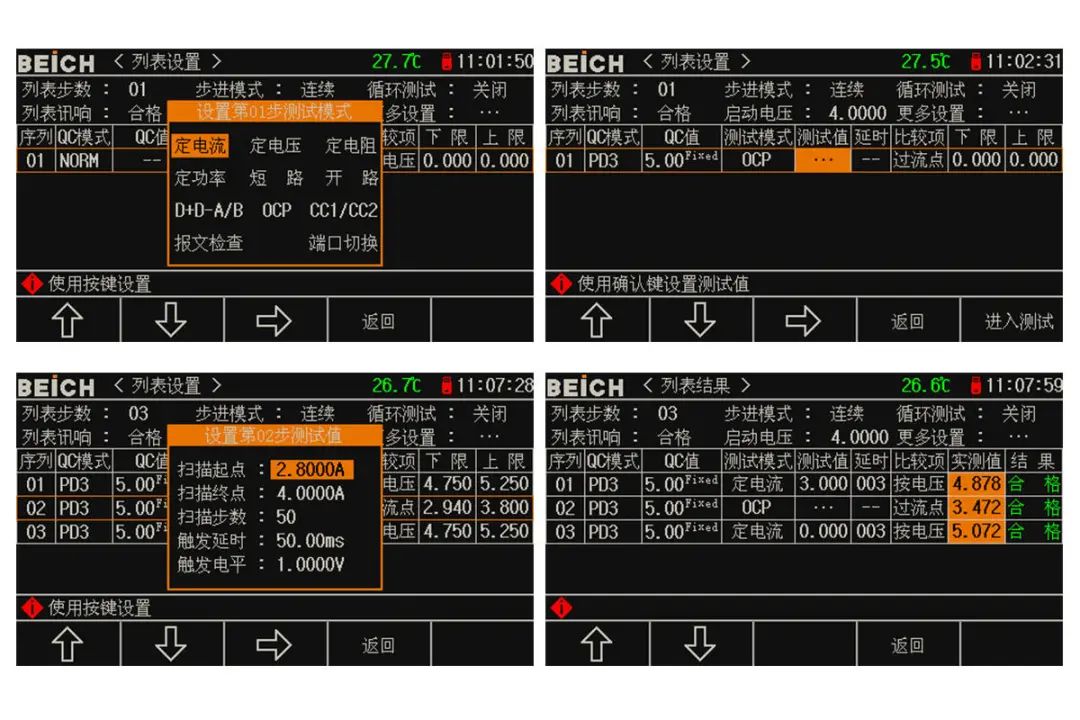

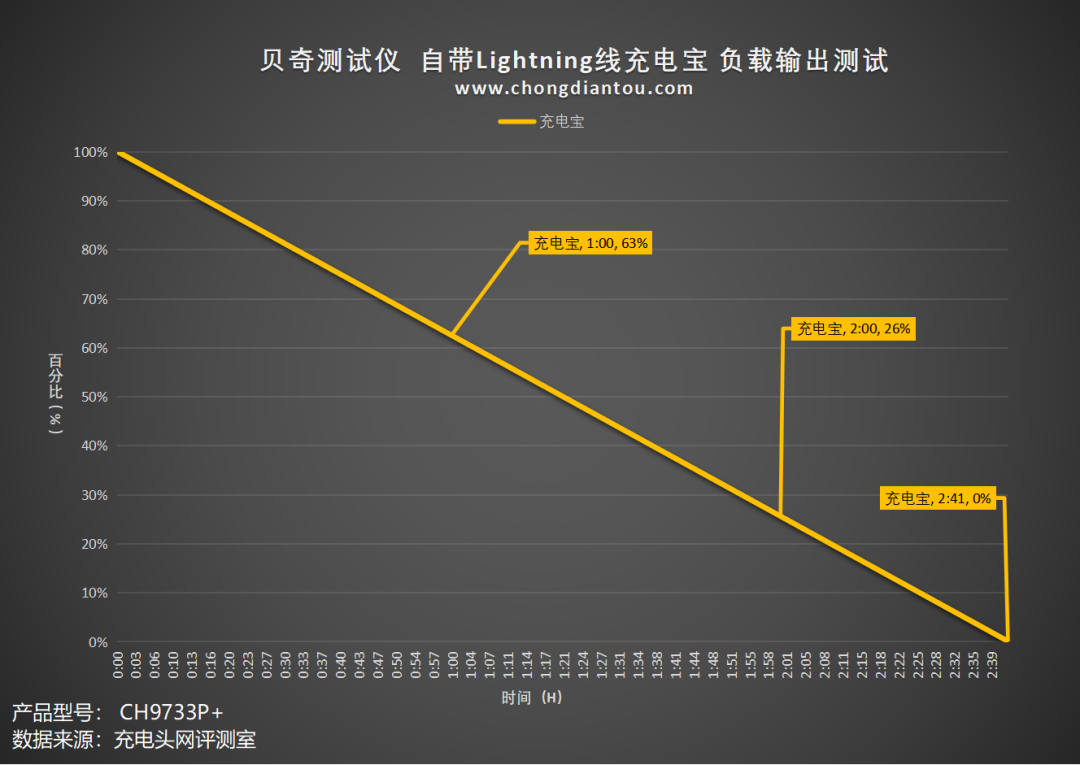

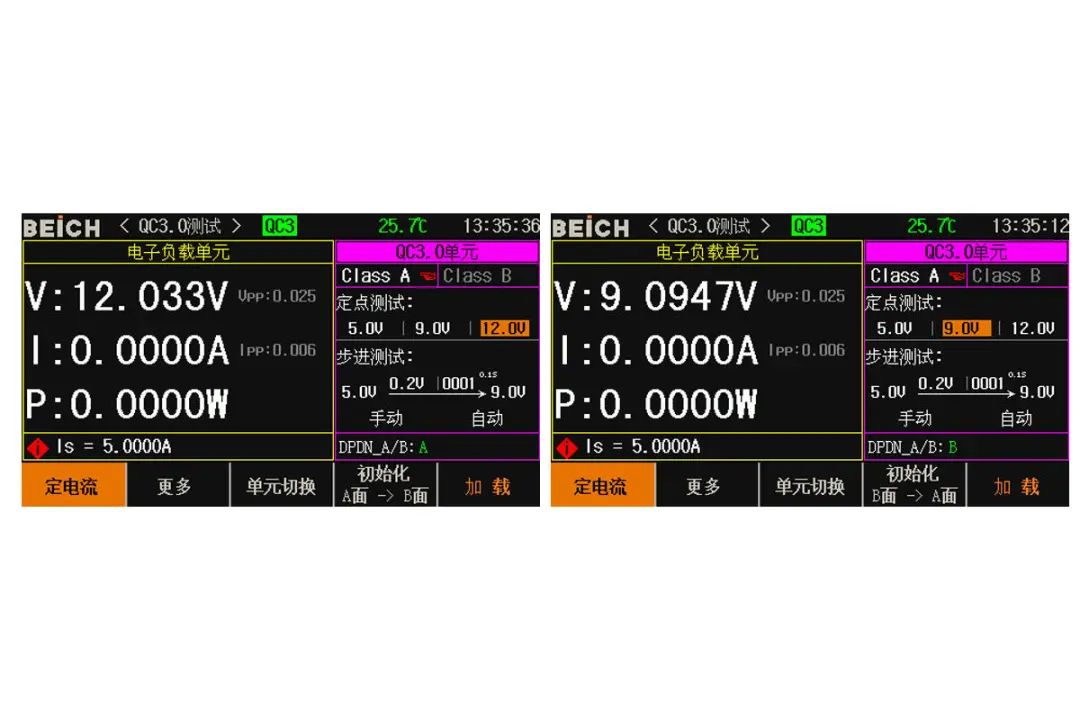

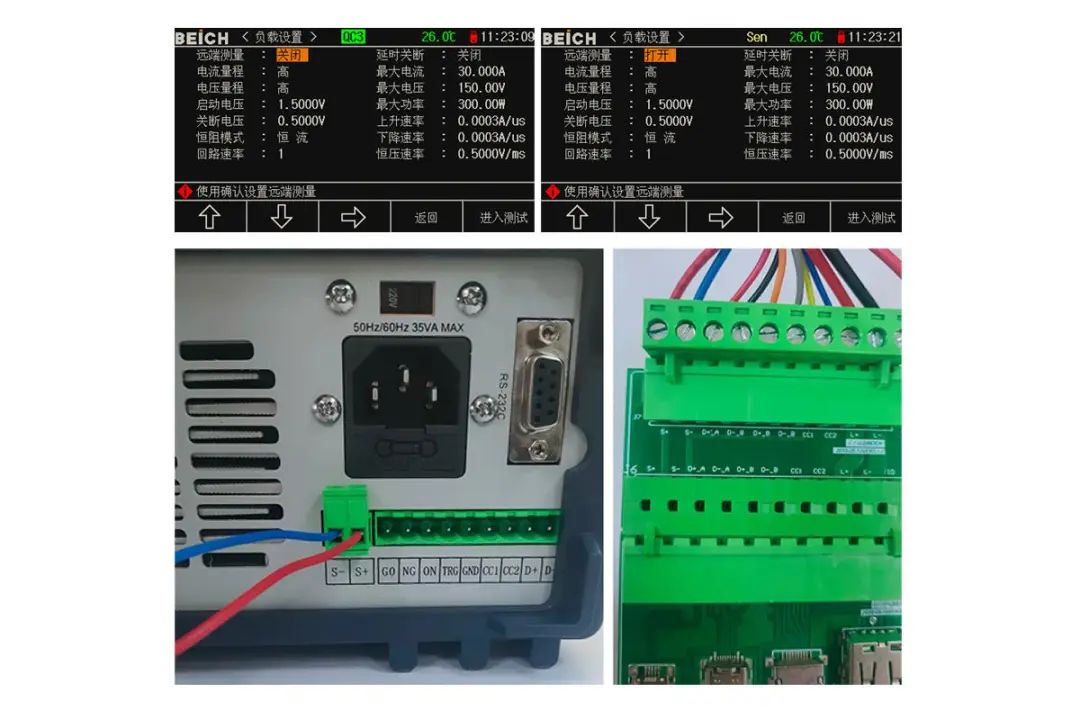

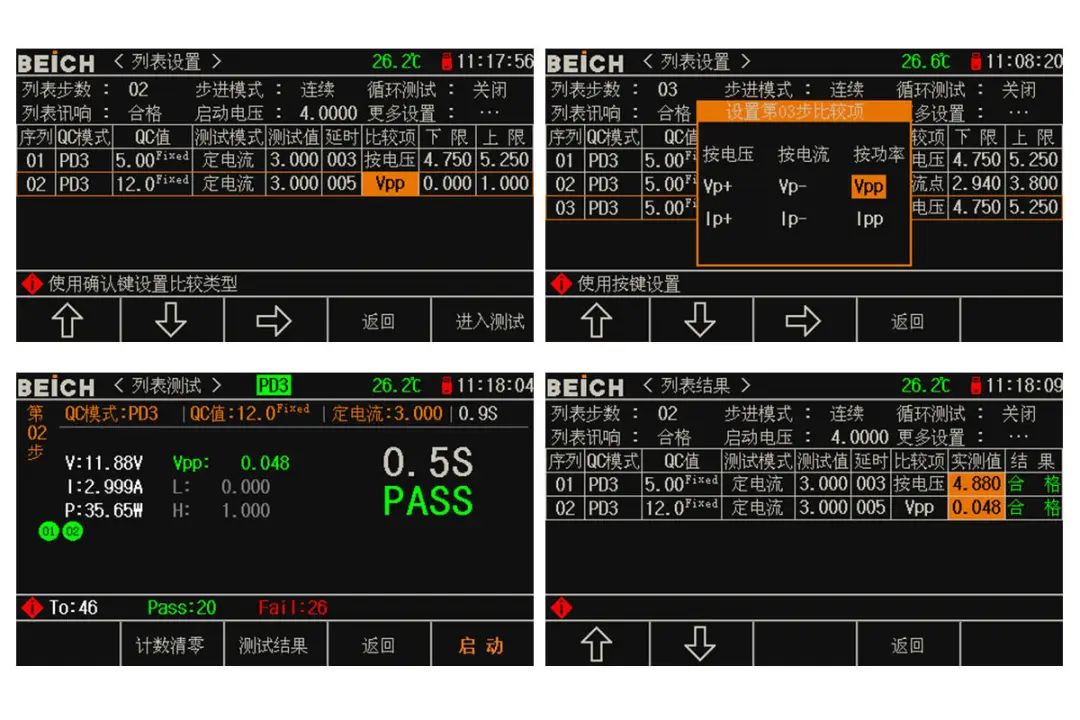

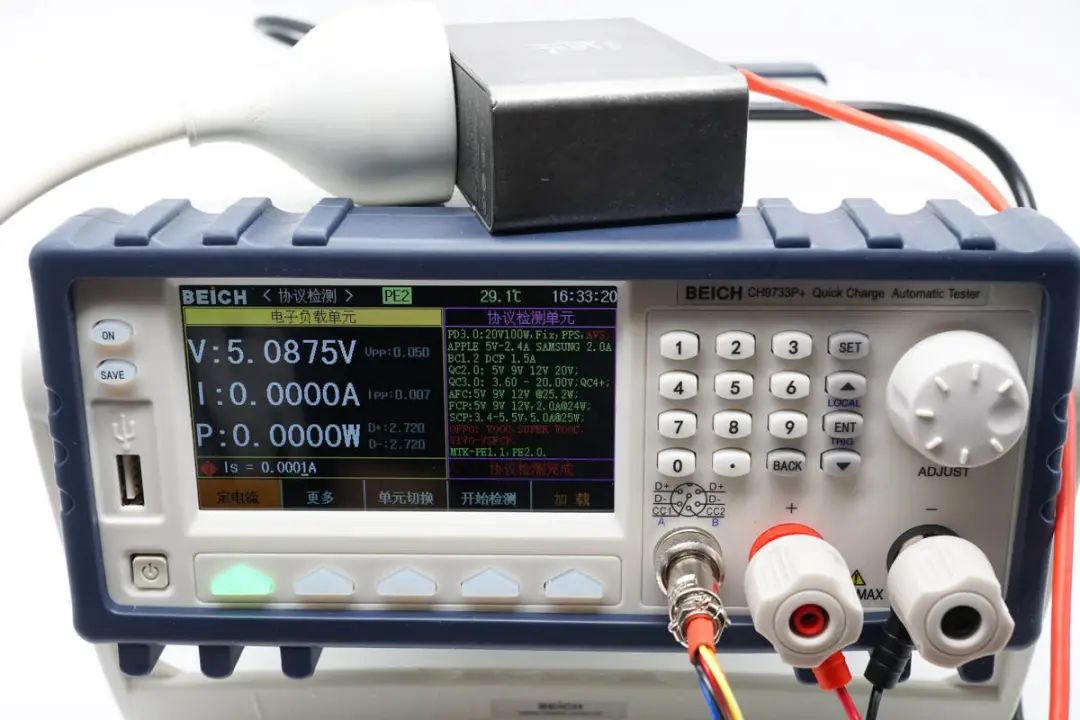

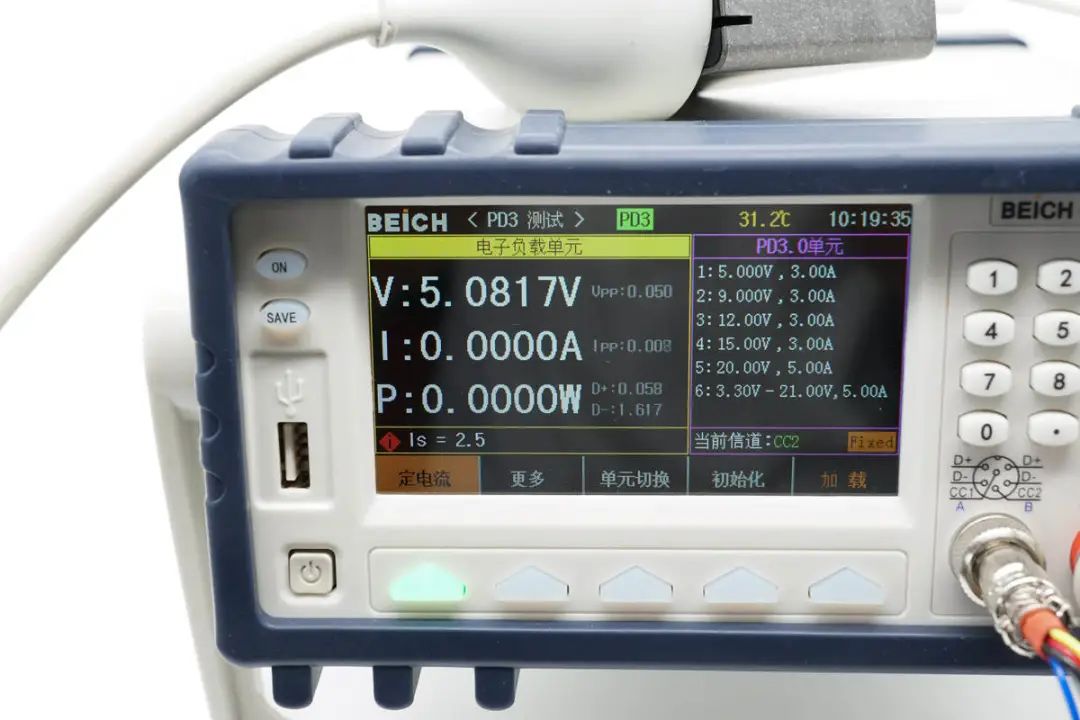

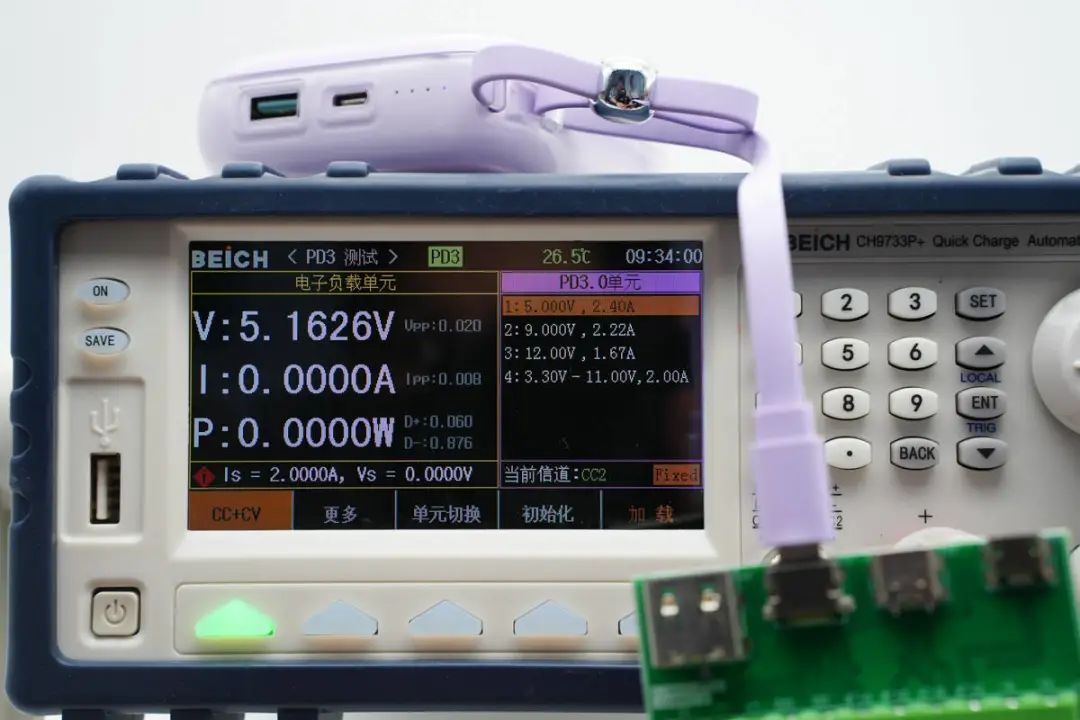

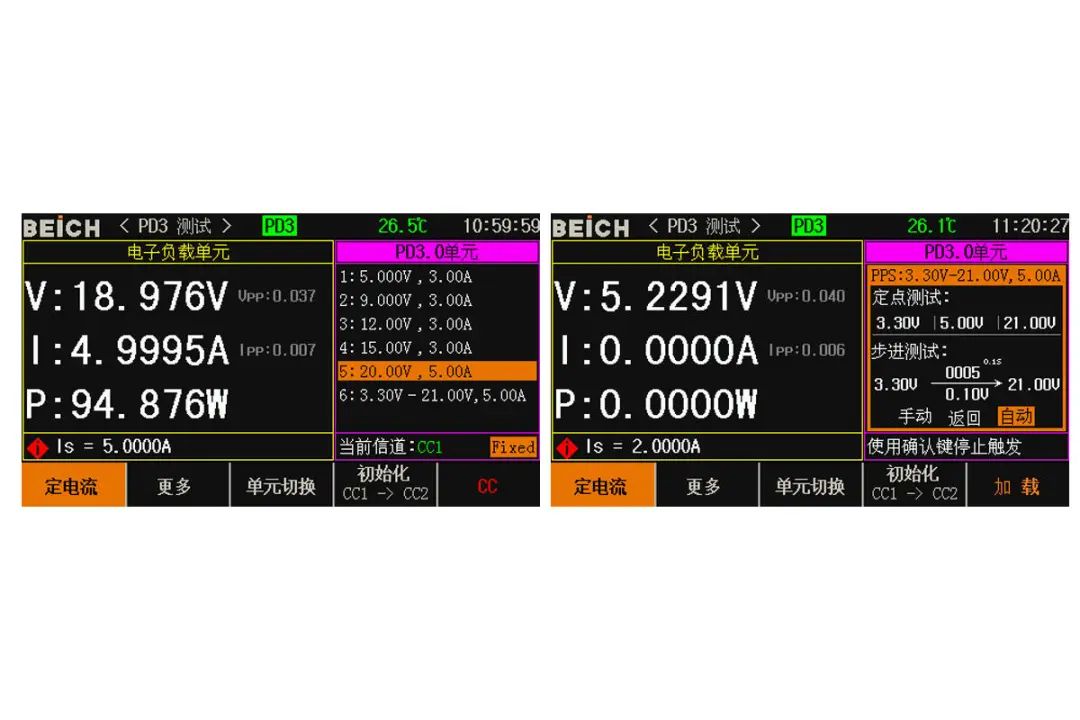

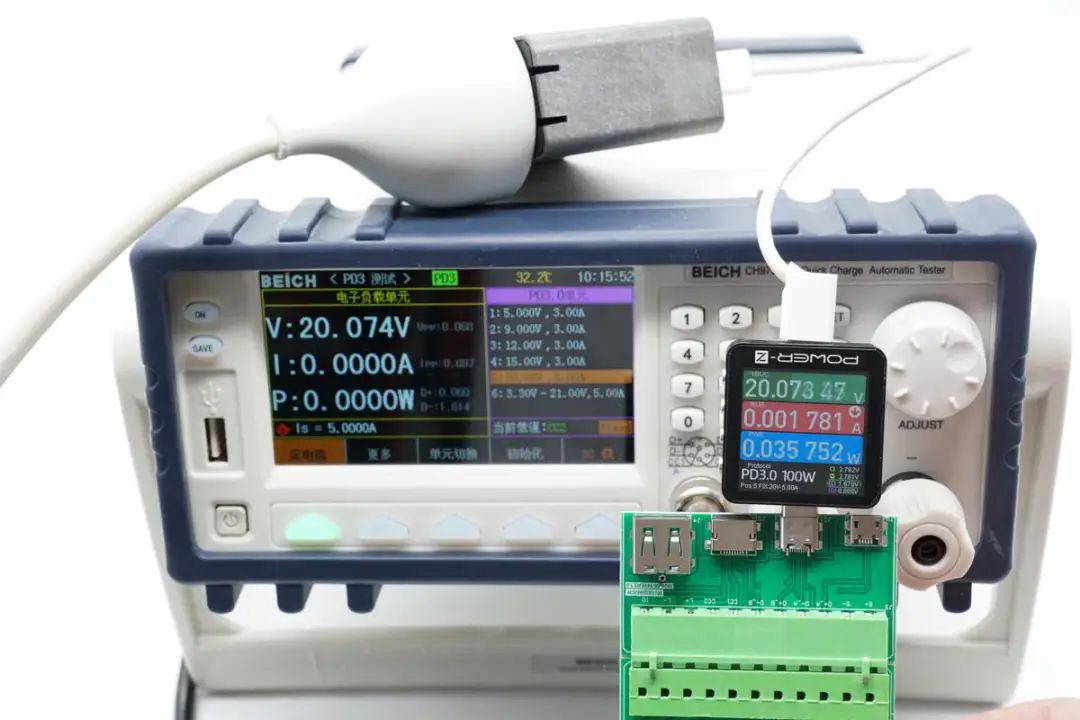

既然可以进行负载，那肯定要搭配供电设备来用了，此次就让充电器也加入测试；将充电器插在插座上，使用C2C线材引出。在协议测试一项中，对努比亚120W充电器进行快充协议读取，右侧框内显示快充协议与POWER-Z读取信息一致。在PD负载测试中手动调节电流电压，并且诱骗出PD输出档位。将档位调整至定电流3A或是5A，以及20V电压档位输出，此时充电器已经处于20V输出待命的状态了。最后点击ON或启动按键，此时测试仪就相当于一个功耗为100W的用电设备，并连接POWER-Z测试仪读取输入，实测负载仪设置电压电流档位与努比亚充电器在转换板输入信息一致。上面介绍的是常见的定电流快充输出，除此之外，测试仪实测还支持定电压、定功率、短路等等测试项。此外，转接板配置的端口中拥有Lightning闪电接口，内置解码芯片，可以对自带Lightning线的充电宝或是充电线进行PDO信息读取，依靠USB接口存储信息，进行充电全程测试等等。使用10000mAh容量的自带Lightning线充电宝的负载输出测试，并通过插入U盘导出数据；调节贝奇 CH9733P+ 快充自动测试仪参数设置，规定 5V2.4A 固定电压档位接入Lightning线进行负载测试，可以看到，输出测试曲线平滑，充电宝电量从100%放电至0%耗时2小时41分钟。支持PD3.1 140W CC线的正反转测试，在PD3界面获取报文，移动光标触发28V快充电压，切换到电子负载单元设定电流5A，点击启动键带载，点击初始化切换CC1或CC2，重新获取报文，也可通过列表测试切换CC1CC2。QC3.0界面DPDN-A/B切换。检测充电器纹波，可修改比较项，Vpp为电压峰峰值，Ipp为电流峰峰值，都可以在列表进行测试。检测OCP过流点，选择测试模式为OCP，点开测试值，设定电流扫描的起点和终点，扫描步数越多过流点越精确，触发延时可设定长一点，防止误判，一般可设定50ms，或者100ms，触发电平表示电压跌落至低于多少时的电流点为过流保护点。在负载设置界面可以选择打开或者关闭远端测量，打开时屏幕上方显示Sen，此时仪器通过后端S+S-采样电压，远端线接线如图，快充转接板S+接仪器后端两芯座S+，S-接两芯座S-，远端补偿功能可减少转接板电压损耗。CH9733P+电流量程0-30A、电压量程0-150V、功率0-300W，满足PD3.1测试需求。文件保存功能：机器本身存储100组，U盘存储最大500组，合计600组，使用数字键可快速选择文档，在空白序列点击保存，填写文件名，按ENT键保存。在PD3界面，连接带PPS的产品时，显示PPS报文，如图显示为3.3V-21V，5A，移动光标并按ENT键进入PPS界面，图中表示该产品PPS可选3.3V-21V任意电压定点，可带载5A。多协议混合列表编程，可设置60步不同类型或大小的负载，自动触发电压，多端口测试可切换。

充电头网总结

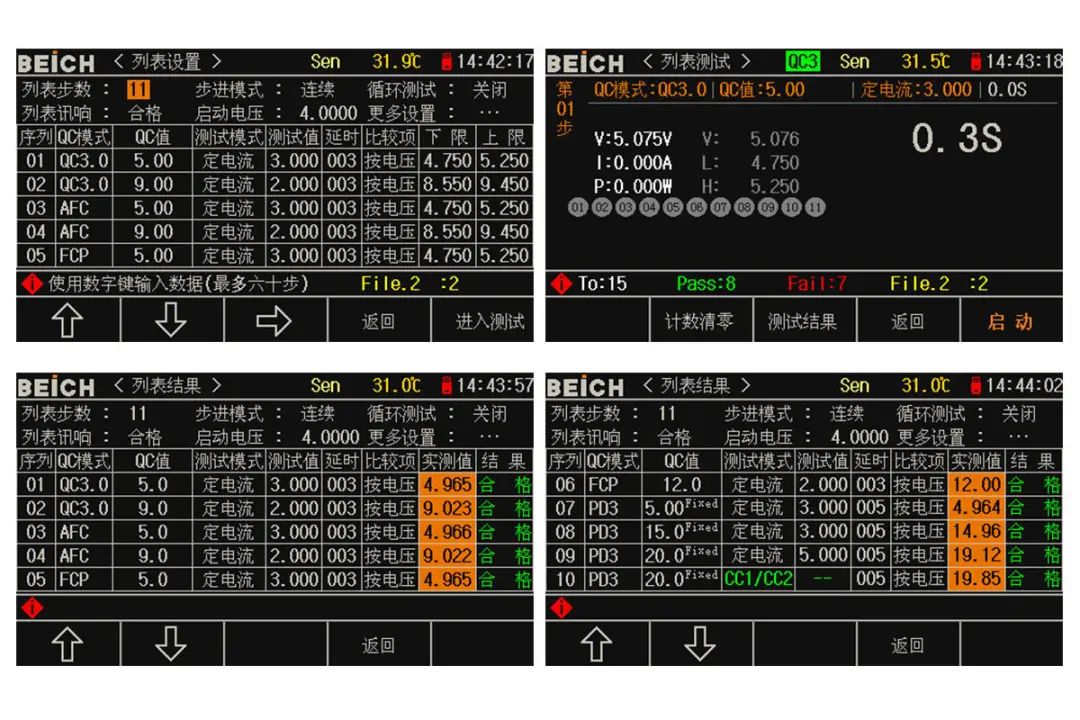

贝奇 CH9733P+ 快充自动测试仪主要用于移动电源、适配器等外接电源 PCBA 和成品的负载功能测试及性能评估；支持PD3快充协议，负载及快充电压同时触发、可单元切换设置带载，支持5A模式下CC1、CC2正反面；内置各种快充协议检测，自动协议检测；支持OPPO、VIVO协议、展讯协议；多协议混合列表编程，可设置60步不同类型或大小的负载，自动触发电压，多端口测试可切换。
同时支持导入或导出文件，将测试结果以文档形式直接导出到U盘等存储设备；支持手动及自动测试，既适用于研发调试和性能评估，亦便于生产线批量检测使用。
贝奇 CH9733P+ 快充自动测试仪目前在充电头网的实验室处于天天都在测试充电器、充电宝以及Lightning线材的环境下，涉及到的测试项目主要有协议、负载以及全程测试等等；其次可以让产品持续的以设定功率稳定输出，从而达到可达到温度测试的目的。
