一、TCP

TCP首部
流量控制
拥塞控制
三次握手，四次挥手
tcp 怎样保证数据正确性？

流量控制是为了让接收方能来得及接收，而拥塞控制是为了降低整个网络的拥塞程度

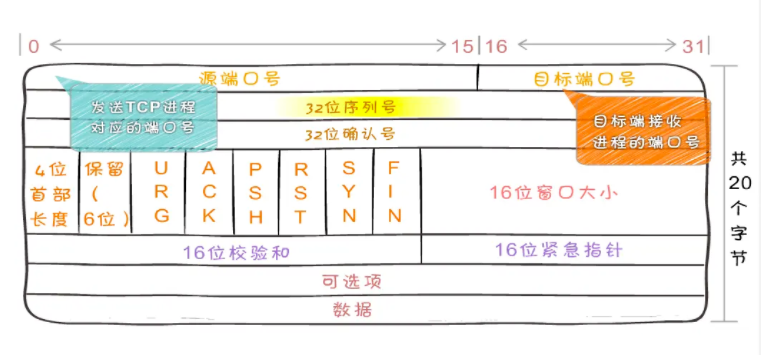

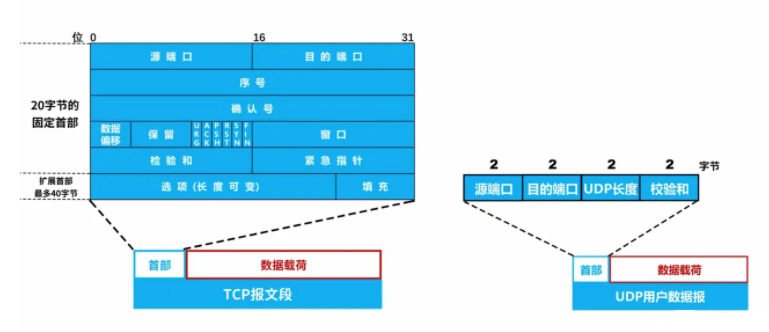

1、TCP首部

源端口号
目标端口号
32位序列号
32位确认号
首部长度（单位为4字节，默认为5，即20字节）
保留位（6位）
6个控制位（SYN、ACK、FIN、PUSH、URG、RST） SYN：同步序号位，TCP建立连接时要将这个值设为1 ACK：为1表示确认号 FIN：发送端完成位，提出断开连接的一方把FIN置为1表示要断开连接 PUSH：急迫位，缓存区将满，立刻传输速度 RST：重置位，连接断了重新连接 URG：紧急信号
16位窗口大小：接收窗口大小，流量控制使用，如果窗口大小为0，可以发送窗口探测
16位校验和：校验和用来做差错控制，TCP校验和的计算包括TCP首部、数据和其它填充字节。在发送TCP数据段时，由发送端计算校验和，当到达目的地时又进行一次检验和计算。如果两次校验和一致，说明数据是正确的，否则将认为数据被破坏，接收端将丢弃该数据
16位紧急指针：仅在URG控制位为 1 时有效。表示紧急数据的末尾在 TCP 数据部分中的位置。通常在暂时中断通信时使用（比如输入 Ctrl + C）

2、流量控制

流量控制，就是让发送方的发送速率不要太快，要让接收方来得及接收

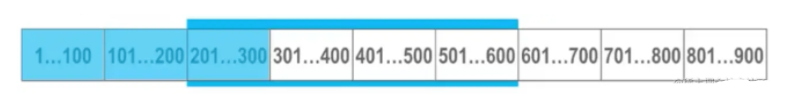

利用滑动窗口机制可以很方便地在tcp连接上实现对发送方的流量控制

TCP接收方利用自己的接收窗口的大小来限制发送方发送窗口的大小

重传计时器
TCP发送方收到接收方的零窗口通知后，应启动持续计时器。持续计时器超时后，向接收方发送零窗口探测报文
即使接收窗口为0，接收方也会接收：零窗口探测报文段、确认报文段、携带紧急数据的报文段

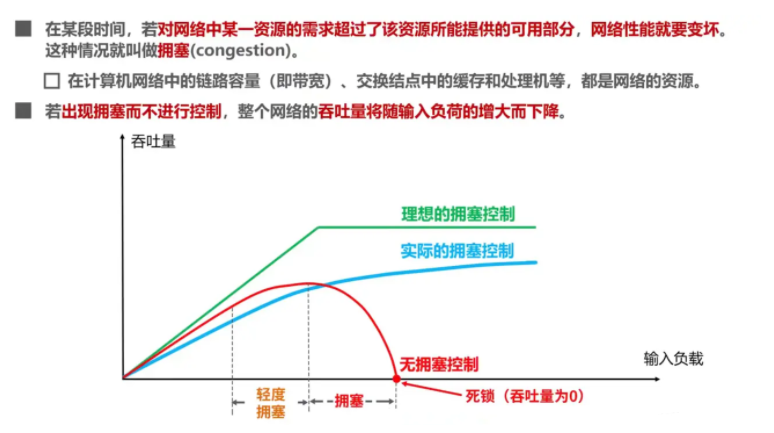

TCP发送方的发送窗口大小 = Math.min(自身拥塞窗口大小, TCP接收方的接收窗口大小)3、拥塞控制什么是拥塞

假定条件

数据是单方向发送，而另一方向只传送确认接收方总是有足够大的缓存空间，因而发送方发送窗口的大小由网络的拥塞程度来决定以最大报文段MSS的个数为讨论问题的单位，而不是以字节为单位

慢开始 + 拥塞避免算法

MSS：TCP最大报文段 ssthresh：慢开始门限 cwnd：拥塞窗口 swnd：发送窗口 rtt：每次往返时间

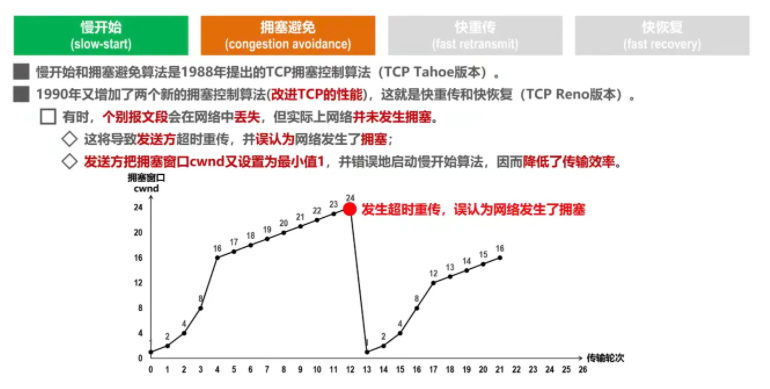

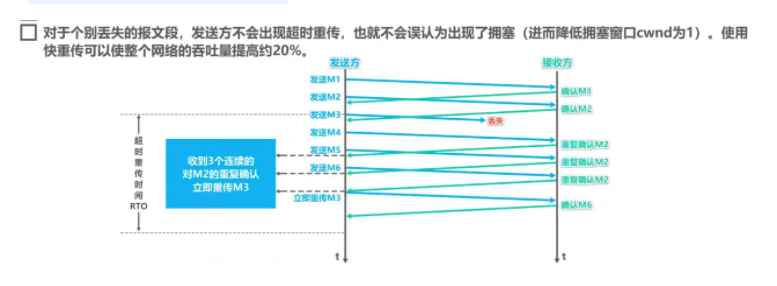

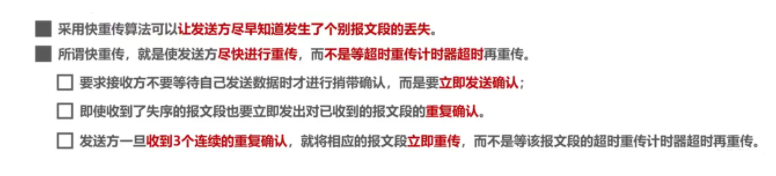

快重传

慢开始 + 拥塞避免算法中，发送方把拥塞窗口cwnd又设置为1，并错误地启动慢开始算法，降低了传输效率

收到3个重复确认

接收方收到失序的报文段，立即发出重复确认
发送方收到3个连续的重复确认，立即重传

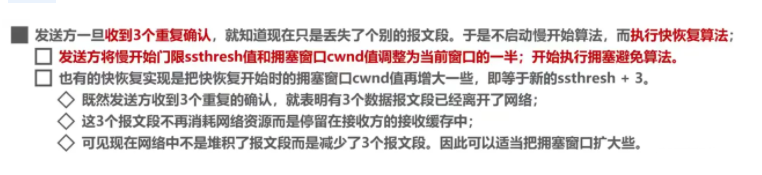

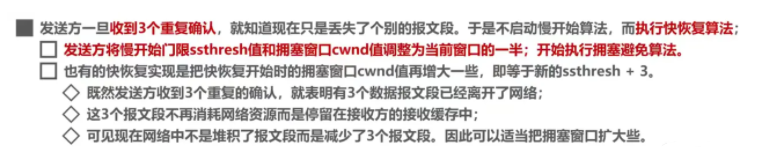

快恢复

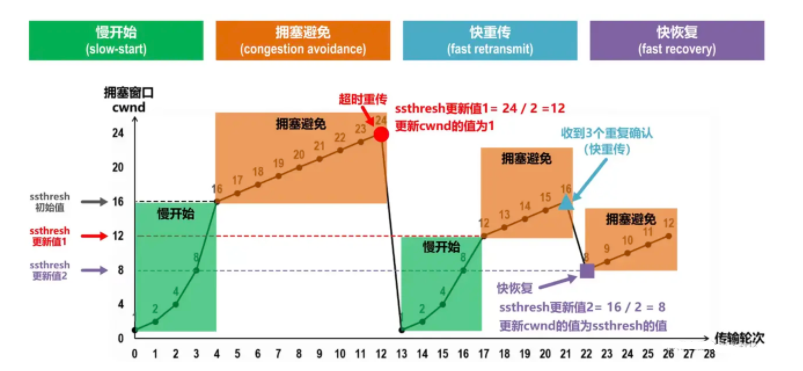

慢开始 + 拥塞避免+快重传 + 快恢复结合

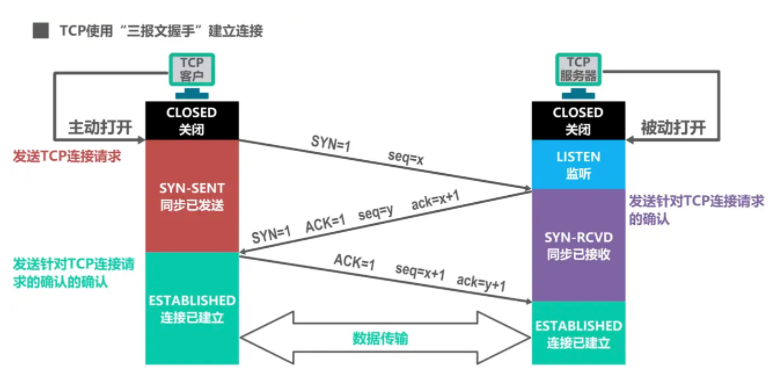

4、三次握手，四次挥手4.1 三次握手

发送端：SYN=1、seq=x
接收端：ACK=1、ack=x+1、SYN=1、seq=y
发送端：ACK=1、ack=y+1、seq=x+1

TCP规定：SYN被设置为1的报文段不能携带数据，但要消耗掉一个序号
TCP规定：普通的确认报文段如果不携带数据，则不消耗序号

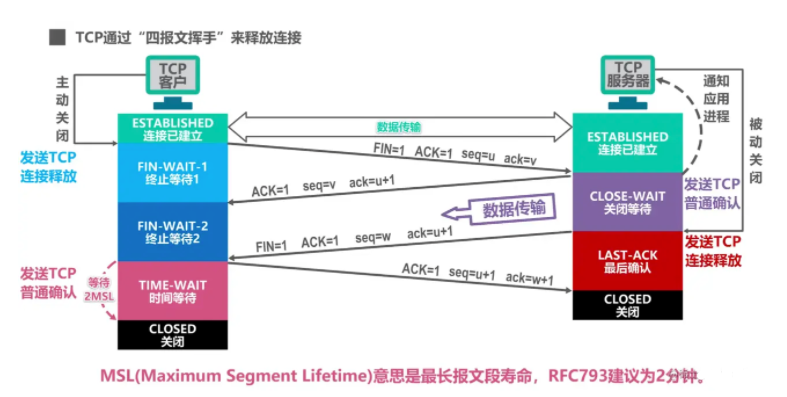

4.2 四次挥手

发送端：FIN=1，ACK=1，seq=u，ack=v（u等于发送端已传送过的数据的最后一个字节序号+1，v等于发送端之前已收到的数据的最后一字节序号+1）
接收端：ACK=1，ack=u+1，seq=v
接收端：FIN=1，ACK=1，ack=u+1，seq=w（w：半关闭情况下，可能收到了数据）
发送端：ACK=1，ack=w+1，seq=u+1

TCP规定：终止位FIN等于1的报文段，即使不携带数据，也要一个消耗掉一个序号
MSL：最长报文段寿命，建议为2分钟

为什么要等待2MSL？
如果接收端发送FIN连接释放，发送端接收后发送ACK，如果丢失，会导致接收端超时重传，而无法进入CLOSED状态

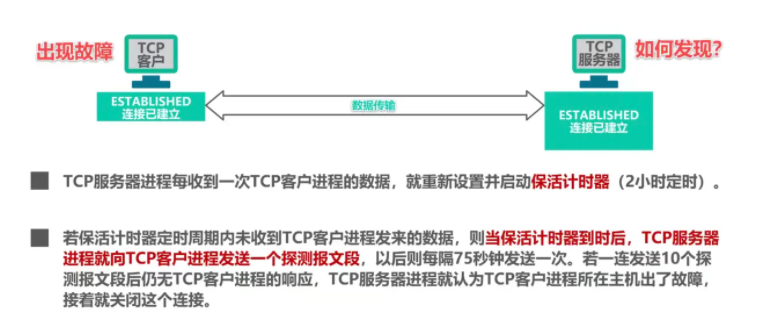

4.3 保活计时器

4.4 半连接队列

服务器第一次收到客户端的 SYN 之后，就会处于 SYN_RCVD 状态，此时双方还没有完全建立其连接，服务器会把此种状态下请求连接放在一个队列里，我们把这种队列称之为半连接队列。

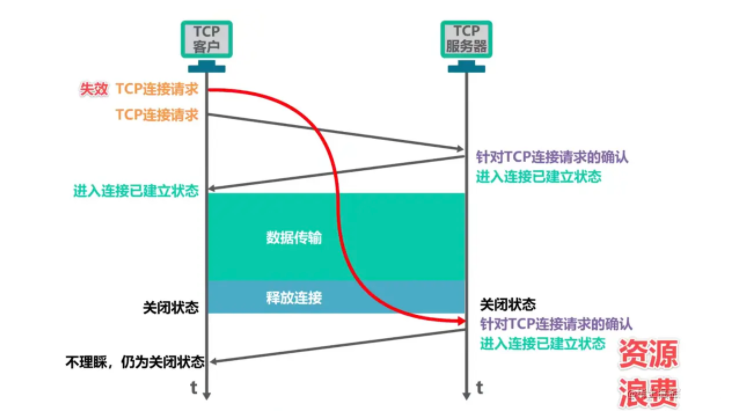

4.5 三次握手能不能改成两次握手？

不能
TCP发送连接请求，但长时间没到达，然后触发了超时重传
又发送了一次，后建立连接，数据传输，并断开了连接
但此时之前没达到的请求报文段突然又到了接收端服务器，接收端服务器变成了ESTABLISHED状态
接收端一直在等发送端发送数据，白白浪费了主机很多资源，导致了错误

4.6 四次挥手能不能改成三次挥手？

不能
接收端可能还有数据没有发送
需要等待一段时间，发送完数据，才会发送FIN

4.7 SYN攻击

服务器端的资源分配是在二次握手时分配的，而客户端的资源是在完成三次握手时分配的，所以服务器容易受到SYN洪泛攻击。SYN攻击就是Client在短时间内伪造大量不存在的IP地址，并向Server不断地发送SYN包，Server则回复确认包，并等待Client确认，由于源地址不存在，因此Server需要不断重发直至超时，这些伪造的SYN包将长时间占用未连接队列，导致正常的SYN请求因为队列满而被丢弃，从而引起网络拥塞甚至系统瘫痪。SYN 攻击是一种典型的 DoS/DDoS 攻击。

5、tcp 怎样保证数据正确性？

差错控制发送的数据包的二进制相加然后取反，检测数据在传输过程中的任何变化，如果收到段的检验和有差错，TCP 将丢弃这个报文段和不确认收到此报文段。编号 + 排序 TCP 给发送的每一个包进行编号，接收方对数据包进行排序，把有序数据传送给应用层确认 + 超时重传的机制当 TCP 发出一个段后，它启动一个定时器，等待目的端确认收到这个报文段。如果不能及时收到一个确认，将重发这个报文段。流量控制
TCP 连接的每一方都有固定大小的缓冲空间，TCP 的接收端只允许发送端发送接收端缓存区能接纳的数据。当接收方来不及处理发送方的数据，能提示发送方降低发送的速率，防止包丢失。TCP 使用的流量控制协议是可变大小的滑动窗口协议。
拥塞控制
当网络拥塞时，减少数据的发送。发送方有拥塞窗口，发送数据前比对接收方发过来的接收窗口，取两者的最小值---慢启动、拥塞避免、拥塞发送、快速恢复

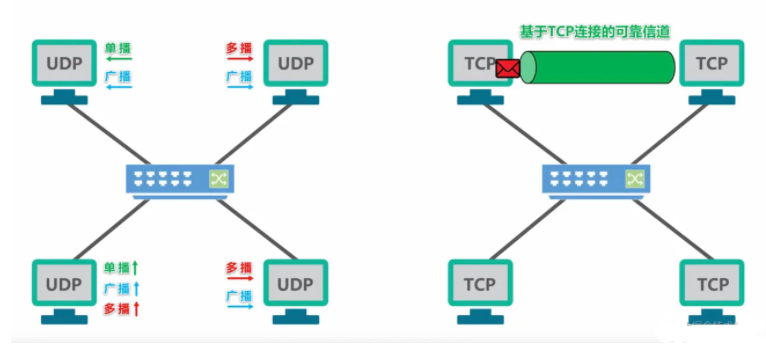

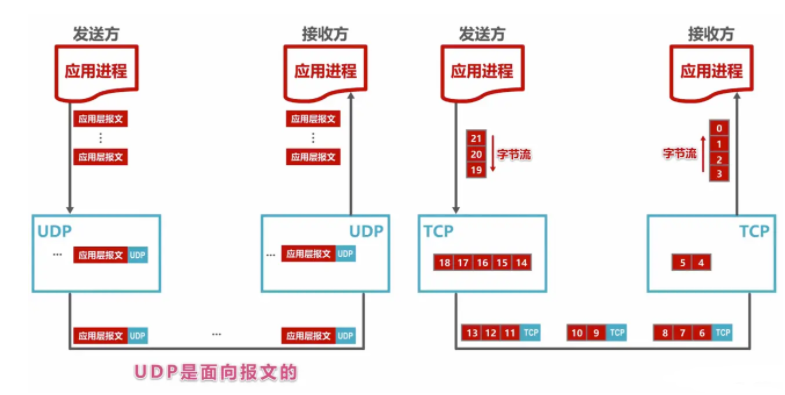

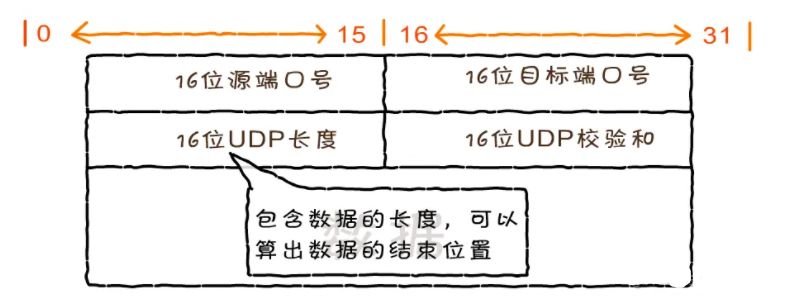

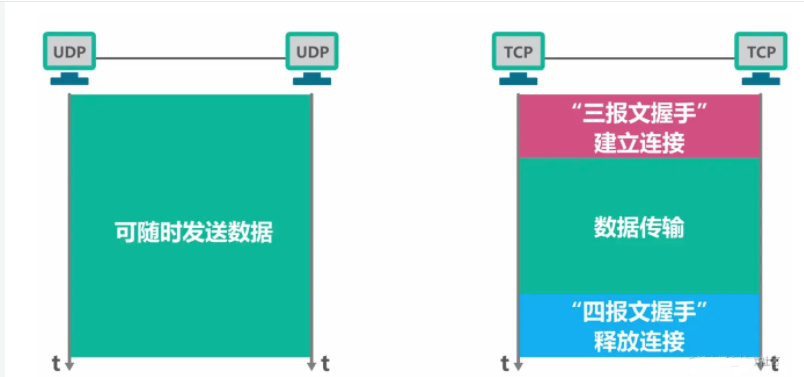

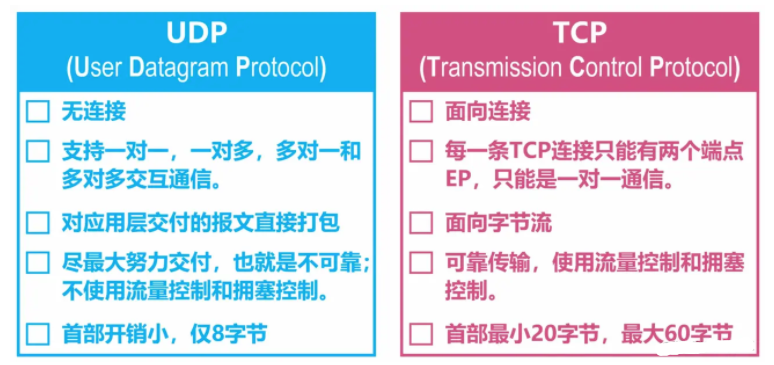

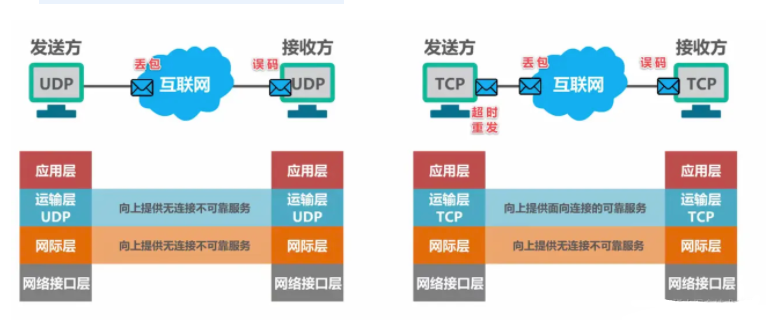

二、UDP
