大家好，我是杂烩君。

上一篇笔记我们分享了嵌入式Linux单板连接飞燕物联网平台，这篇我们分享一下配网。

在这之前，建议阅读往期相关笔记：

smartconfig一件配网：嵌入式大杂烩周记第 5 期 : SmartLink
嵌入式Linux设备开启无线AP/无线接入点：废旧板子再利用：搭建无线调试环境！

下面我们来简单分享基于阿里生活物联网平台的AP配网实例。

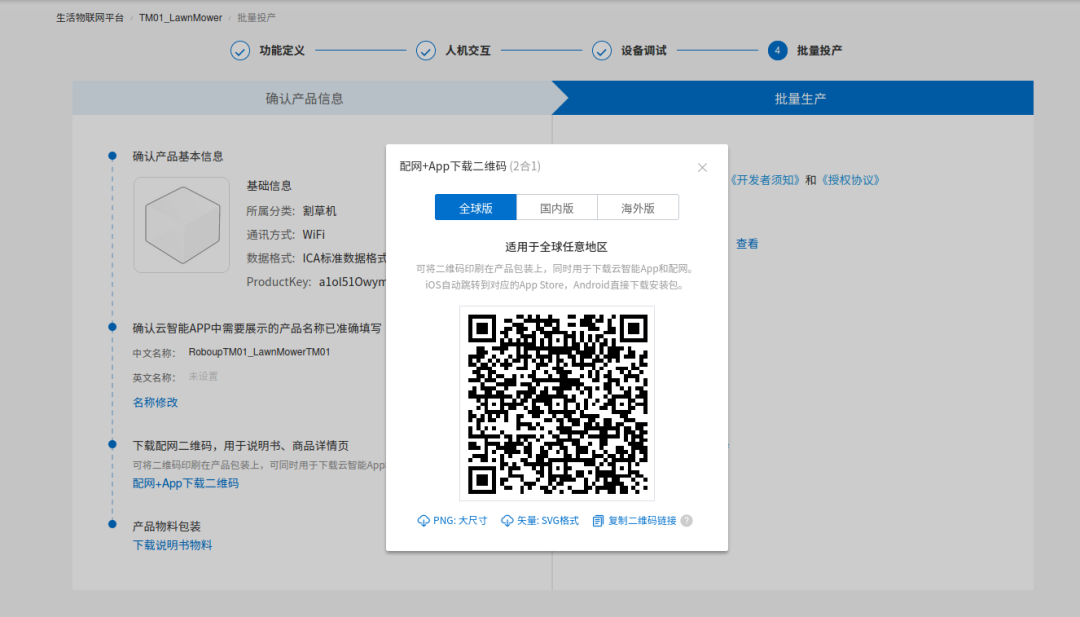

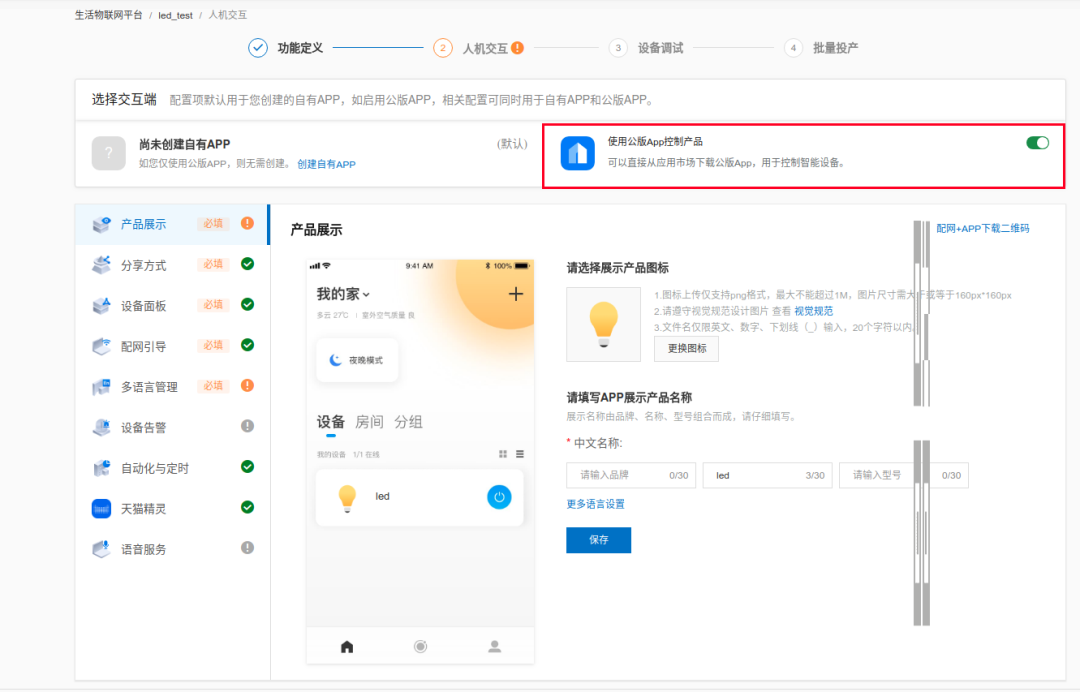

我们使用公版的手机APP进行配网，再云平台上简单配置之后，可以扫码安装：

无论使用什么云平台，平台给我们提供的设备SDK中，都不会是完整的AP配网功能，比如板子如何进入AP模式，这个SDK是不管的，需要我们去适配。

嵌入式Linux设备，要开启无线接入点需要准备如下四个文件：

hostapd：一个用户态用于AP和认证服务器的守护进程。
hostapd.conf：hostapd配置文件，包含无线AP的名称、密码等信息。
udhcpd：dhcp拨号的服务器端。
udhcpd.conf：udhcpd配置文件，配置网关地址及IP地址的范围。

具体的方法可以查看往期笔记：废旧板子再利用：搭建无线调试环境！

配网功能阿里有给我们留出接口，我们需要适配这些配网接口。比如我这里使用设备AP配网，需要适配的接口如：

打开AP

intHAL_Awss_Open_Ap(constchar*ssid,constchar*passwd,intbeacon_interval,inthide)
{
constchar*ap_ssid=ssid;/*"linkkit-ap";*/
charshell_cmd[SHELL_CMD_MAX_LEN]={0};
charip_buf[64]={0};

if(1==g_ap_conf_net_flag)
{
g_ap_conf_net_flag=0;
printf("HAL_Awss_Open_Ap\n");
printf("ap_ssid=%s\n",ap_ssid);
printf("ap_ssid+4=%s\n",ap_ssid+4);
//开启热点
system(SHELL_CMD_KILL_NET_PROCESS);//杀掉网卡操作相关的进程
system(SHELL_CMD_NETCARD_DOWN);//禁用网卡
system(SHELL_CMD_NETCARD_UP);//启用网卡
system(SHELL_CMD_SET_NETCARD_IP);//设置网卡IP（作为无线AP的网关IP）
system(SHELL_CMD_START_UDHCPD);//启动UDHCPD服务
system(SHELL_CMD_RM_HOSTAPD_CONF_FILE);
system(SHELL_CMD_RESET_HOSTAPD_CONF_FILE);
snprintf(shell_cmd,sizeof(shell_cmd),SHELL_CMD_MODIFY_AP_SSID,ap_ssid+4);
system(shell_cmd);//修改AP名称
system(SHELL_CMD_START_HOSTAPD);//启动HOSTAPD服务

if(strlen(ap_ssid)<sizeof(g_opened_ap)){
memcpy(g_opened_ap,ap_ssid,strlen(ap_ssid));
}
}
else
{
printf("HAL_Awss_Open_Ap,g_ap_conf_net_flag=FALSE\n");
}

return0;
}

关闭AP

intHAL_Awss_Close_Ap()
{
/*usenmclicommandstoclosethepreviousopenAp*/
printf("HAL_Awss_Close_Ap\n");
system(SHELL_CMD_KILL_NET_PROCESS);
system(SHELL_CMD_WLAN0_DOWN);
return0;
}

连接AP

intHAL_Awss_Connect_Ap(
_IN_uint32_tconnection_timeout_ms,
_IN_charssid[HAL_MAX_SSID_LEN],
_IN_charpasswd[HAL_MAX_PASSWD_LEN],
_IN_OPT_enumAWSS_AUTH_TYPEauth,
_IN_OPT_enumAWSS_ENC_TYPEencry,
_IN_OPT_uint8_tbssid[ETH_ALEN],
_IN_OPT_uint8_tchannel)
{
charip_buf[64]={0};
charshell_cmd[SHELL_CMD_MAX_LEN]={0};

printf("HAL_Awss_Connect_Ap\n");
printf("ssid=%s,passwd=%s\n",ssid,passwd);
//重置WiFi配置文件
system(SHELL_CMD_RM_WIFI_CONF_FILE);
system(SHELL_CMD_RESET_WIFI_CONF_FILE);

//修改WiFi名称及密码
sprintf(shell_cmd,SHELL_CMD_MODIFY_WIFI_SSID,ssid);
printf("setssid:%s\n",shell_cmd);
system(shell_cmd);
memset(shell_cmd,0,sizeof(shell_cmd));
sprintf(shell_cmd,SHELL_CMD_MODIFY_WIFI_PSW,passwd);
printf("setpasswd:%s\n",shell_cmd);
system(shell_cmd);

system(SHELL_CMD_WLAN0_UP);
system(SHELL_CMD_RUN_WPA_SUPPLICANT);
system(SHELL_CMD_RUN_UDHCPC);

if(get_local_ip(g_ifname,(char*)ip_buf)>0)
{
printf("robotip=%s\n",ip_buf);
return0;
}

return-1;
}

进入设备AP配网模式的接口：

//UsercancallthisfunctiontostartdeviceAPofAWSS
voidliving_platform_do_awss_dev_ap(void)
{
printf("living_platform_do_awss_dev_ap\n");
void*stop_smartconfig_awss_thread=NULL;
void*dev_ap_open_thread=NULL;
hal_os_thread_param_thal_os_thread_param;

memset(hal_os_thread_param,0,sizeof(hal_os_thread_param_t));
hal_os_thread_param.stack_size=4096;
hal_os_thread_param.name="smartconfig_awss_stop";
HAL_ThreadCreate(stop_smartconfig_awss_thread,stop_smartconfig_awss,NULL,hal_os_thread_param,NULL);
memset(hal_os_thread_param,0,sizeof(hal_os_thread_param_t));
hal_os_thread_param.stack_size=4096;
hal_os_thread_param.name="dev_ap_open";
HAL_ThreadCreate(dev_ap_open_thread,awss_open_dev_ap,NULL,hal_os_thread_param,NULL);
}

为了方便测试，使用命令行输入的字符触发配网模式：

voidcheck_input_cmd(void)
{
if(kbhit())
{
intch=0;
ch=getchar();
switch(ch)
{
case'1':
printf("==========111111living_platform_do_awss_dev_ap\r\n");
living_platform_do_awss_dev_ap();
break;

default:
break;
}
}
}
