反馈概念

反馈是控制论的基本概念，指将系统的输出返回到输入端并以某种方式改变输入，进而影响系统功能的过程。

根据反馈对输出产生影响的性质，可区分为正反馈和负反馈。前者增强系统的输出；后者减弱系统的输出。

举例分析

介绍几个电路来理解下三极管的反馈(静态分析)图 1 原理性电路，实际中基本不去应用。

图 1 固定偏置共射放大电路其静态工作点如下：
Ic=β*IbVce=VCC-Ic*Rc=VCC-βIb*Rc，β值离散性大且无反馈，实际电路很难应用。1、变形电路 1 电流负反馈放大电路。

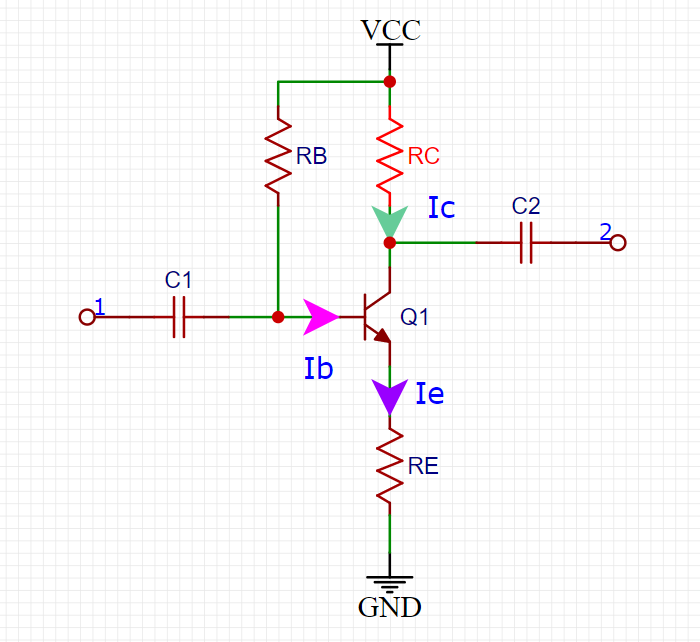

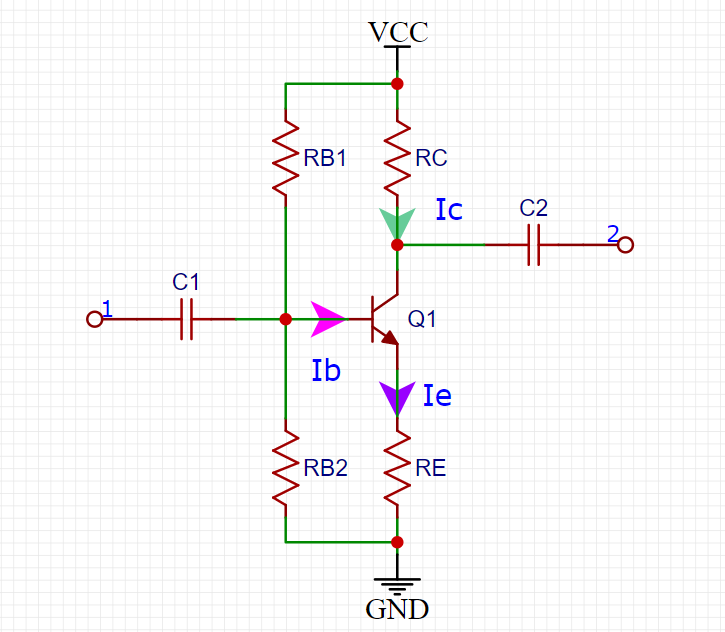

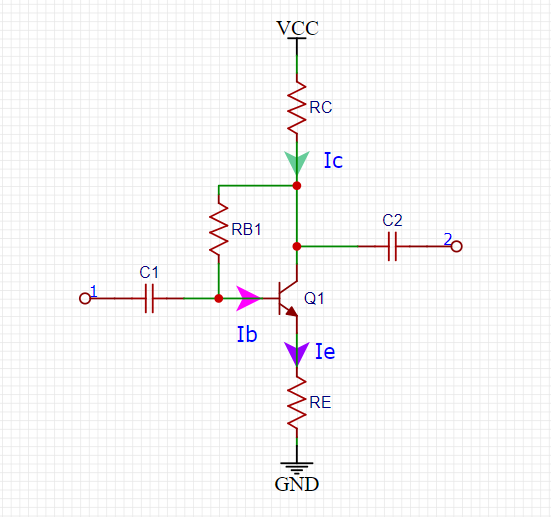

图 2变形电路 1图 2 与图 1 相比增加了一个射级电阻，该电阻是一只负反馈电阻。其负反馈调节过程如下：首先假设温度升高导致三极管β 值增大—>导致集电极电流 Ic 增大，Ic 增大导致射级电流 Ie 升高(Ib 很小，Ic≈Ie)，Ie=Ue/Re，Ie升高，必然导致Ue升高，Ue升高会导致基极电位升高，又因为 Rb 两端电压等于电源电压 VCC 与基极电位之差，因此 Rb 两端的压降减小。Rb 两端压降减小，导致 Ib 减小，Ib 减小最后又导致 Ic 减小，从而最终的结果是温度升高，Ic 增大，进而电路反馈调节，最终 Ic 减小的一个过程。2、变形电路 2 稳定静态工作点效果更好。
