问：延时继电器触发差异

延时继电器将在“通电”时开始其计时周期，或通过使用单独的输入线路开始计时周期，这有时称为输入电压、信号，或在数据手册时序图中的启动。每个数据手册中的时序图都必须找出来，因为它们在不同型号和不同设备设置之间会有所不同。

查看此输入波形至关重要，它将帮助你确定是否需要重新触发设备，以及输入是否可以保持打开，或者是脉冲，抑或是能够在计时功能激活或完成之前关闭。更多信息可能要从延时继电器的电路获得，例如频率或开关功能的(N.O./N.C.) 常开/常闭。

请看下面的延迟示例，两者都不可重新触发：

• H3CR-A/-AS/-AP*/-A-301（11针版本）

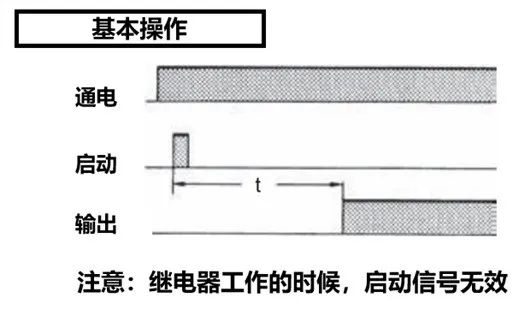

该模型只需要一个启动脉冲来启动开启延迟，计时器从第一个向上脉冲开始，直到计时周期完成才可重新触发：

• H3CR-A8/-A8S/-A8-301（基本相同，但为8针版本）

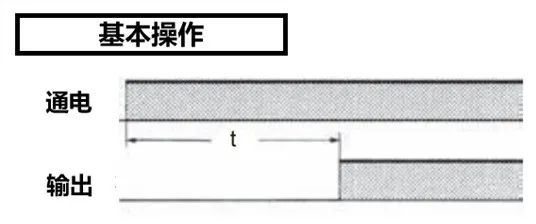

该模型需要一个连续的电压来启动开启延迟，当施加电压时计时器开始工作，直到电压消除：

有关本系列继电器产品的完整时序图和可再触发图，请参阅产品规格书第13-15/61页的内容。
