四种模拟输入信号的保护电路实现方法

本文仅仅是起到抛砖引玉的作用，一方面希望大家提出宝贵的意见，另外也希望大家自行详细计算有关参数，因为文中的器件参数有可能不合适。

近由于工作的需要，涉及到了模拟输入信号的保护电路问题。结合以往的工作实践以及网络文献资料的查找。现在就保护电路作一简单的说明。

一、电源钳位保护

上述电路存在可靠性的问题。如果输入电压过高，比如超过了运放的工作电压。那么就有可能造成运放的损坏。所以将上述的电路需要改进。

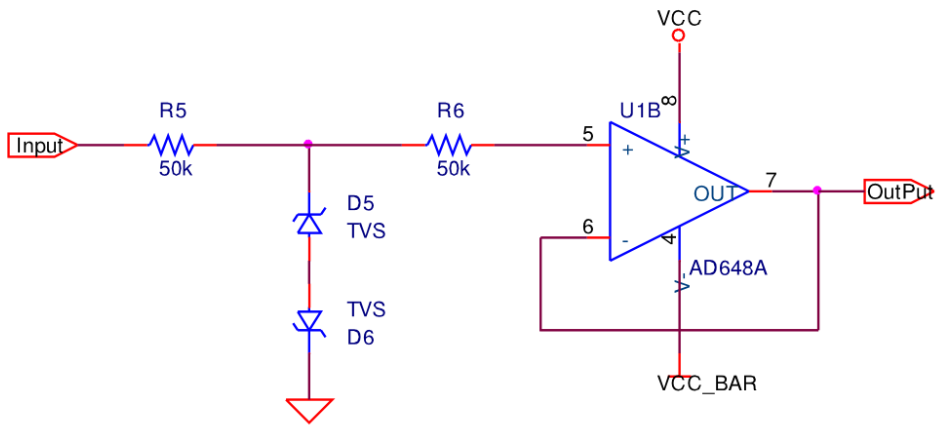

二、TVS 管保护方法

这个电路有效的改变了输入电压过高的情况下，也不会损坏运放。从而提高了硬件电路的可靠性。

但是上面的两个电路都存在漏电流很大的问题。这对于输入阻抗很高的比如1M 甚至100M 的信号来讲是完全不允许的。

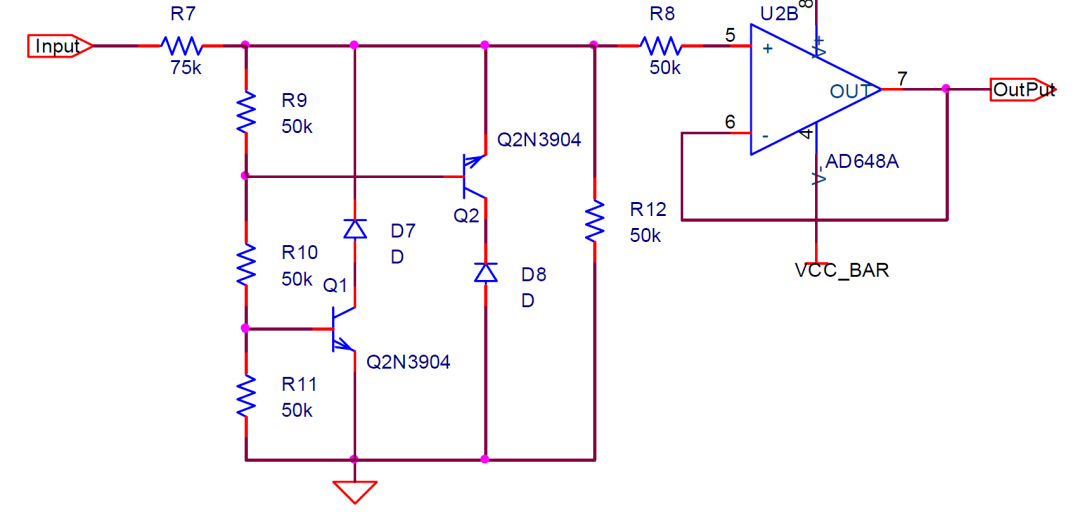

三、三极管保护方法

该电路也没有很好的解决漏电流的问题。但是提供了一种解决问题的思路。

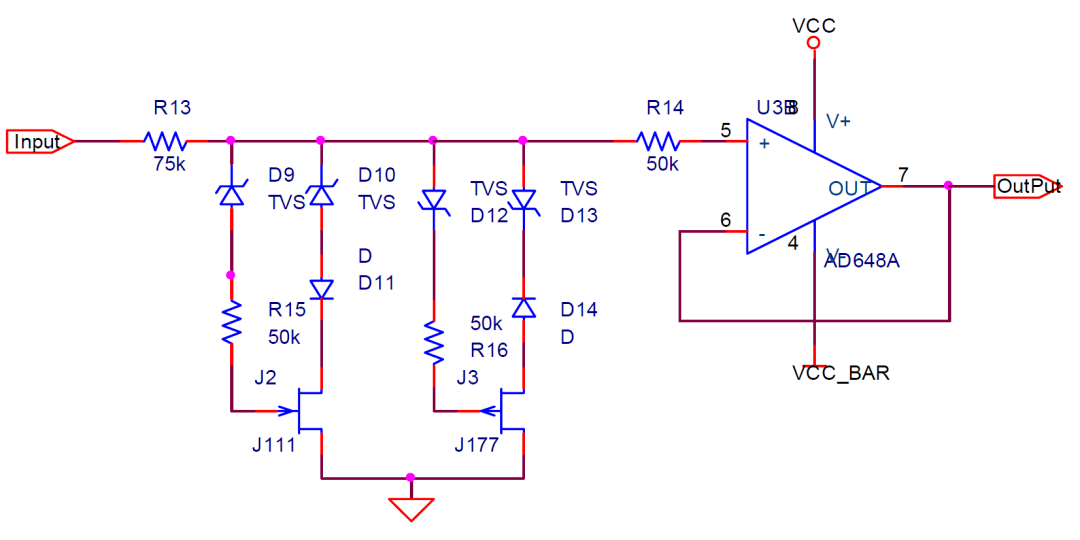

四、JFET 保护方法

上面的电路能够很好的解决漏电流问题，从而提高调理电路的输入阻抗。同时还能够有效地保护运放，不被损坏。
该电路能够满足输入阻抗达到 500M 欧姆;
该电路能够满足输入电压达到 220VAC 不损坏电路。
