最近充电头网拿到了欧陆通两款65W USB-C电源适配器，此前已经拆解分享了其中的经典款式，本期继续拆解另一款，适配器机身“纤细修长”，可以说一改人们对笔电适配器的固有印象，下面一起来看看其内部是怎么设计的。
欧陆通这款适配器自带很长的USB-C输出线缆，与一般的65W适配器相比，这款的“纤细修长”机身让其更具辨识度。
机身采用PC阻燃材质黑色外壳，通体磨砂抗指纹，腰身各面过渡圆润。
侧面印有适配器参数型号：ADT-65RIC-D3输入：100-240V~50/60Hz 2A输出：5V3A、9V3A、15V3A、20V3.25A制造商：深圳欧陆通电子股份有限公司适配器通过了VI级能效认证。
输入端电源线可拆卸设计，方便更换使用。采用梅花插口，接地可以让用户有效避免触电感觉。

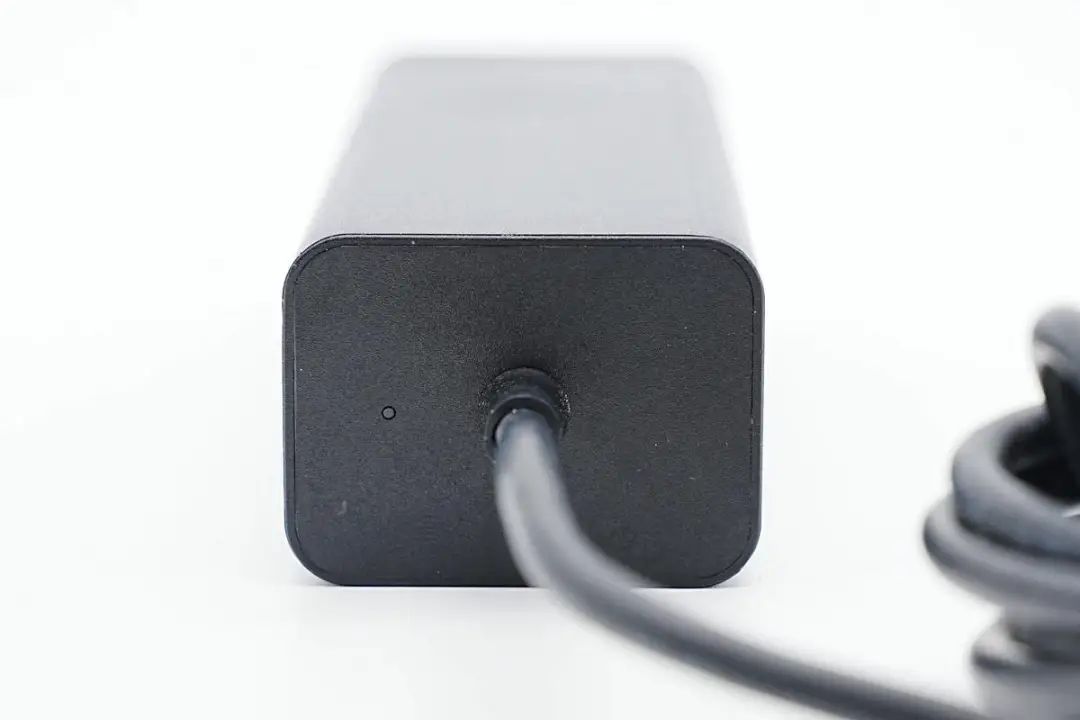

输出端设有LED指示灯。

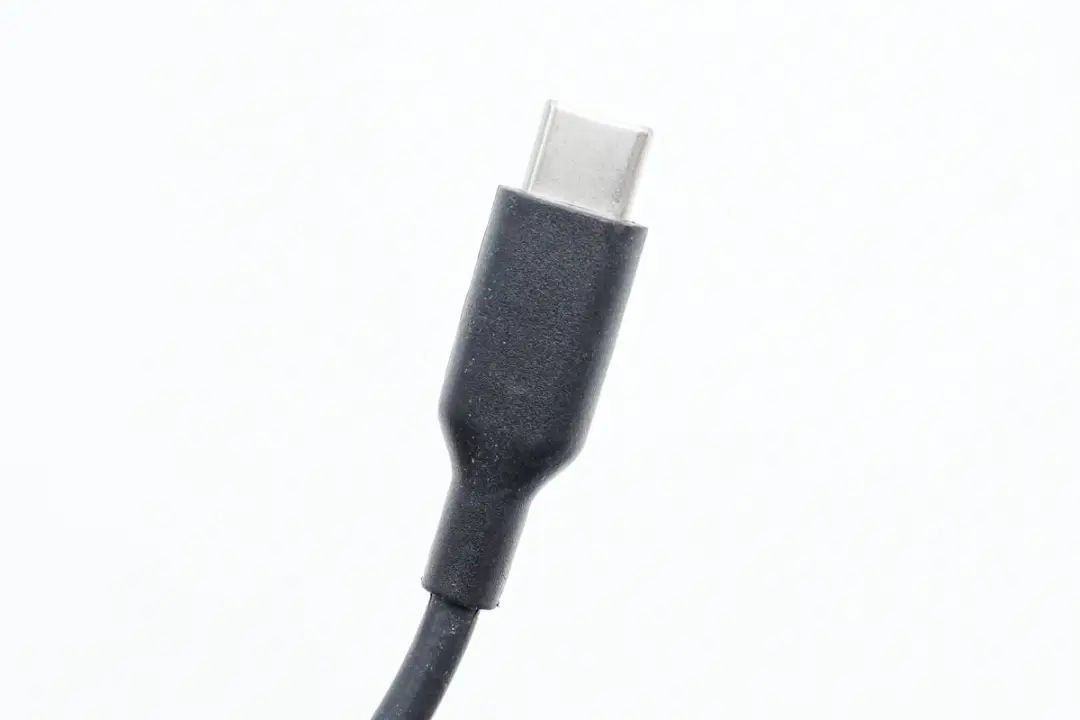

USB-C线头外壳外壳磨砂，方便用户插拔使用。

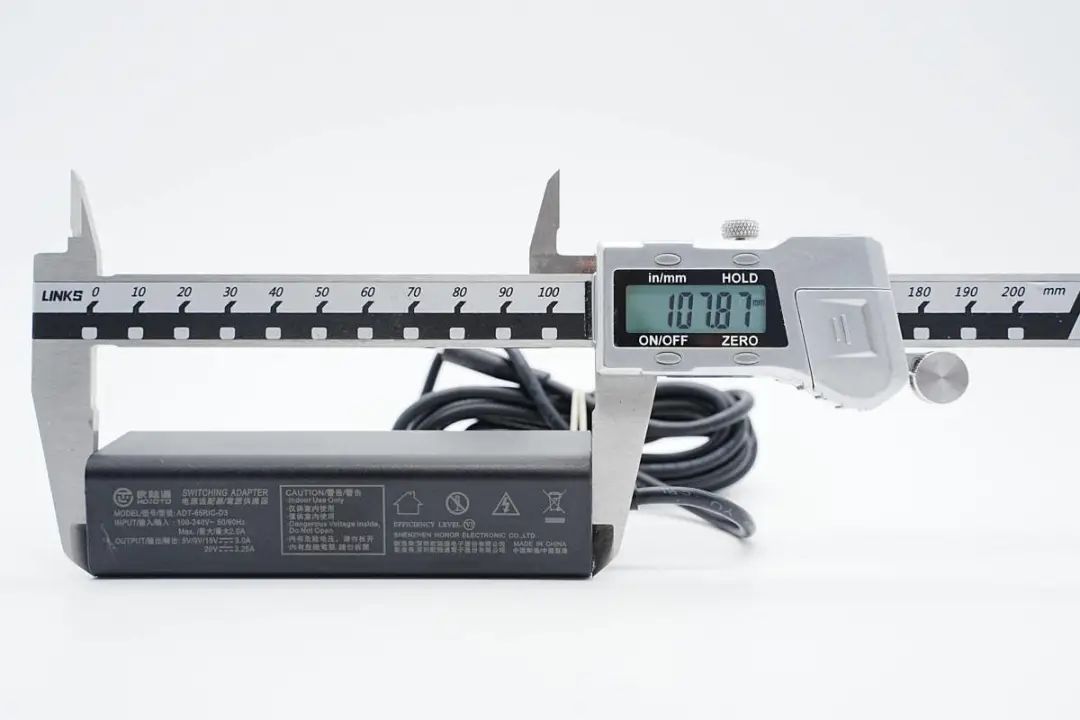

测得适配器机身长度为107.87mm。

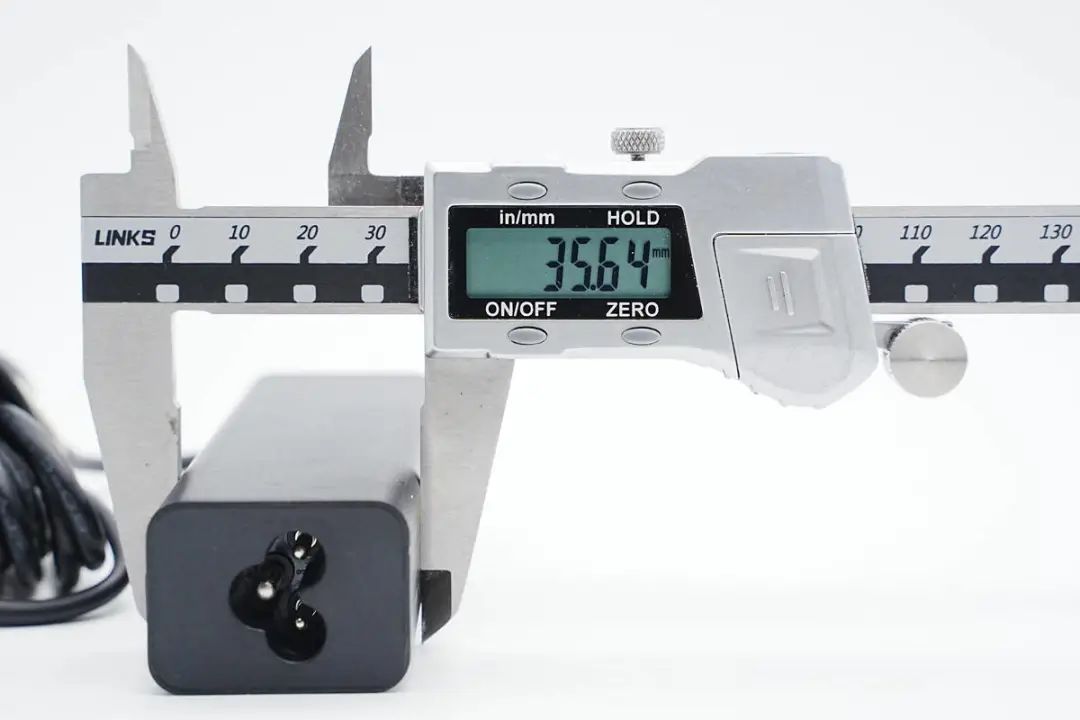

宽度为35.64mm。

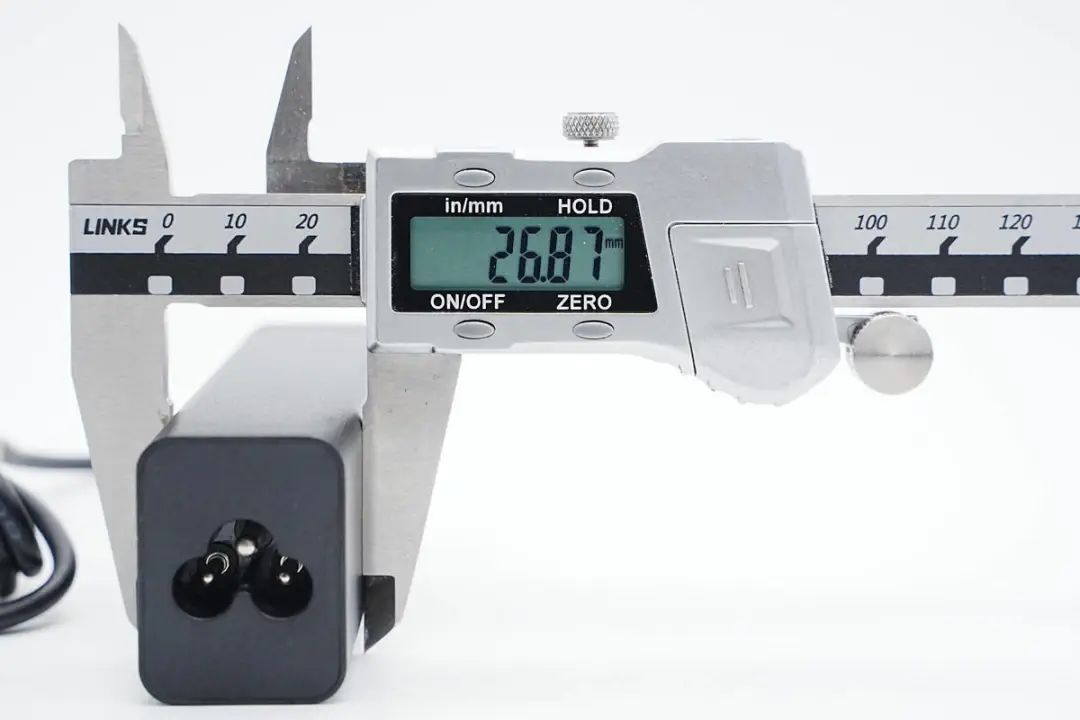

厚度为26.87mm。

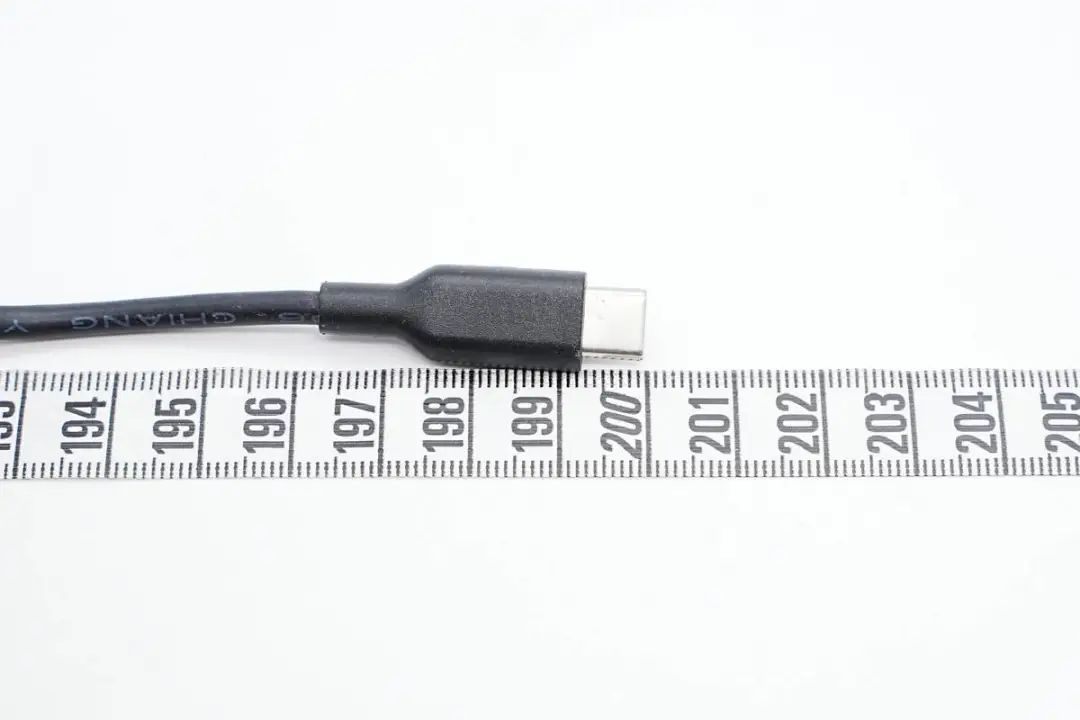

USB-C线缆长度达2米。

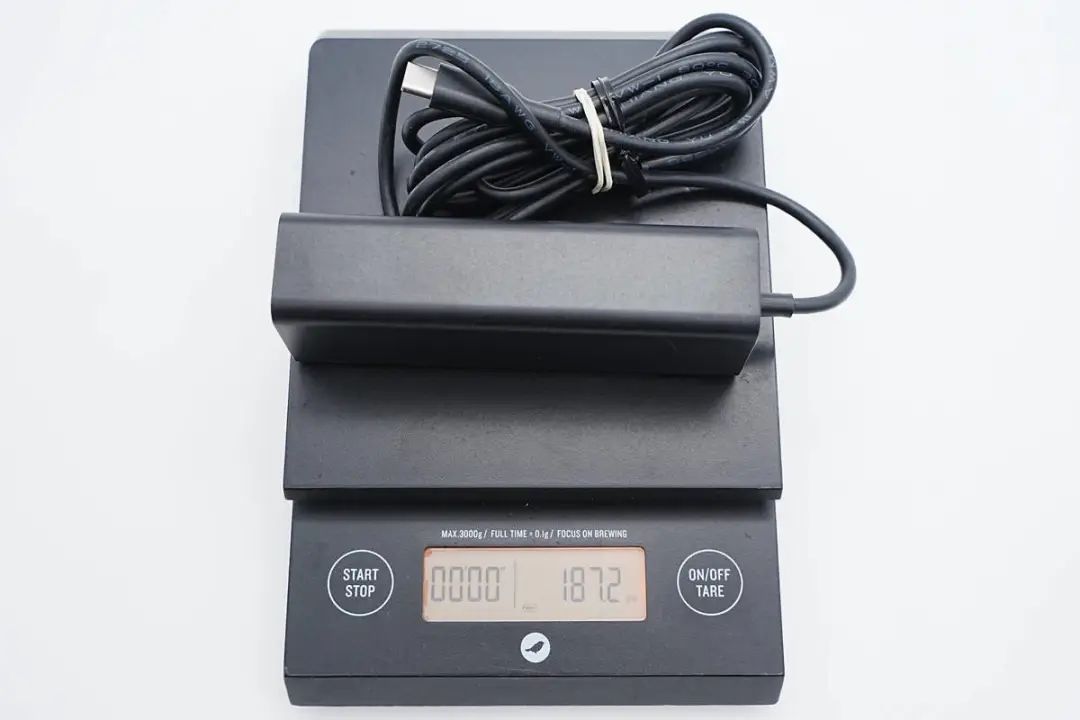

适配器带线总重量约为187g。

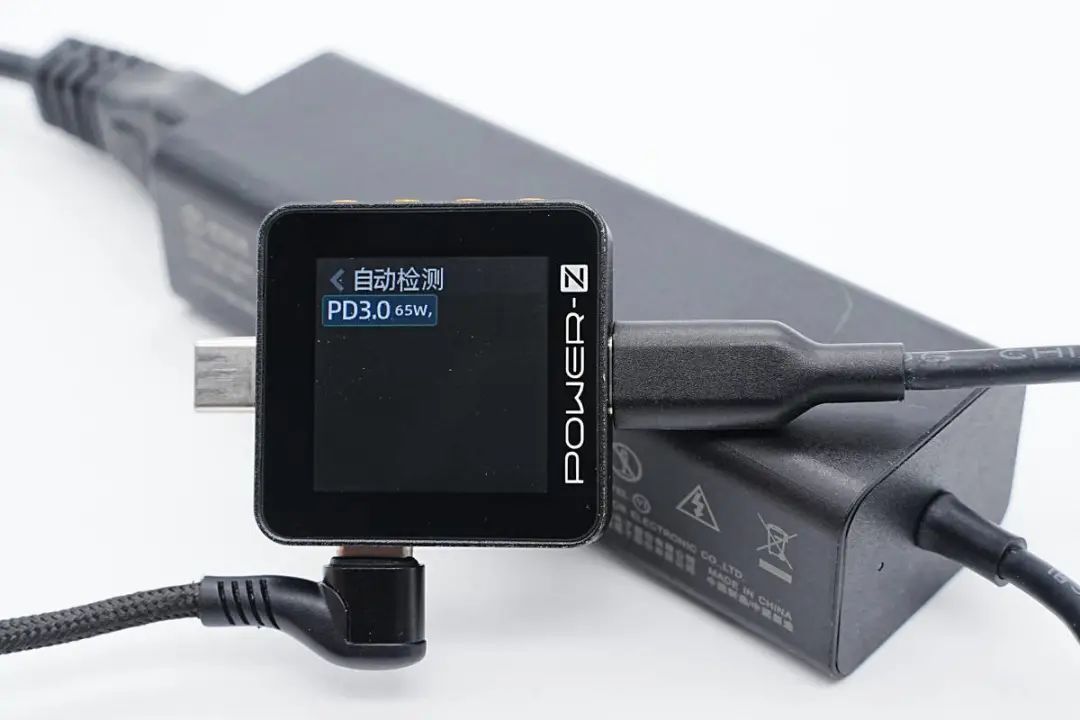

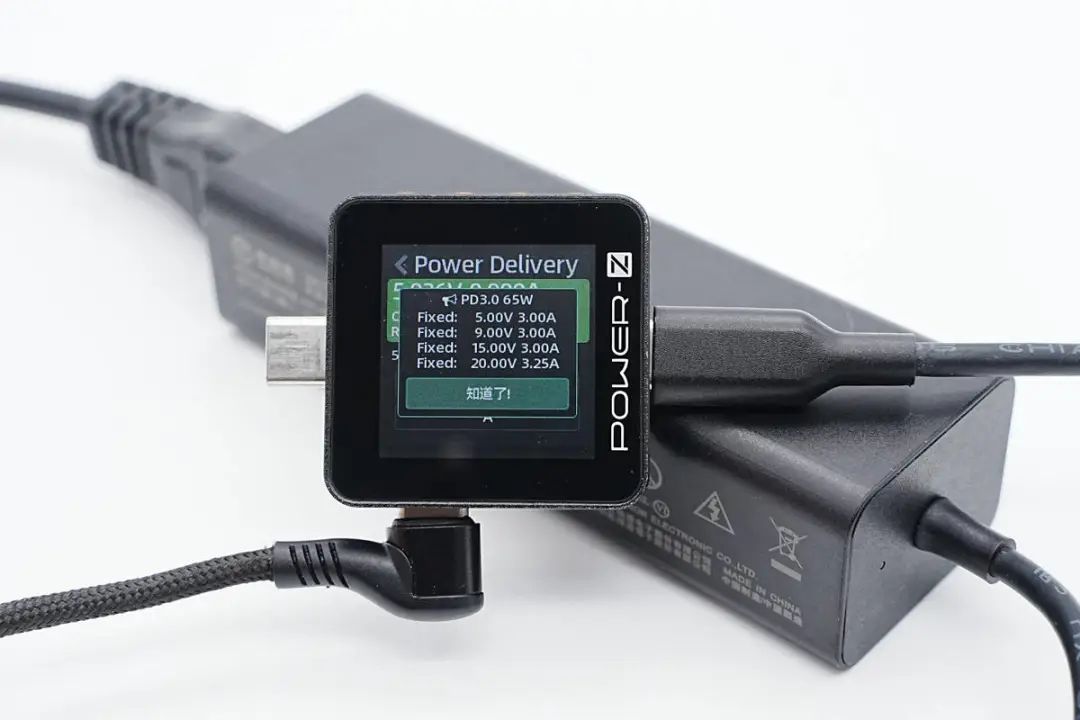

使用ChargerLAB POWER-Z KM002C测得适配器支持PD3.0快充协议。
并且具备5V3A、9V3A、15V3A、20V3.25A四组固定电压档位。
首先沿输入端拆下两面盖板，抽出内部PCBA模块。模块采用铝片包裹散热，并缠绕胶带固定。

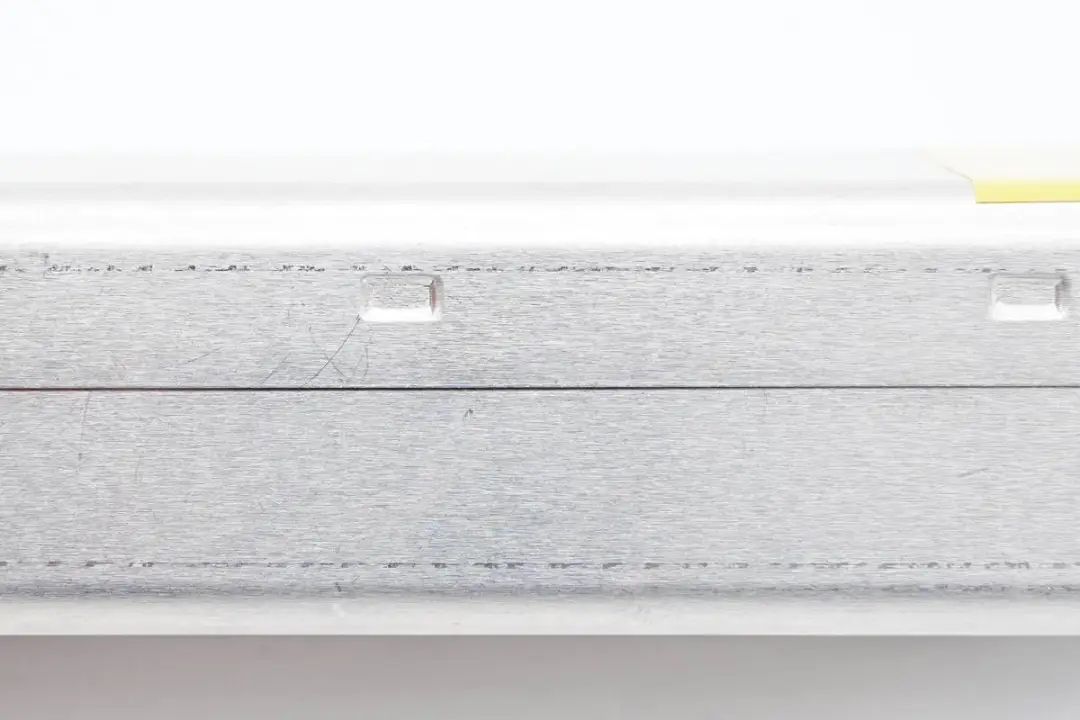

散热片边缘通过卡扣固定。

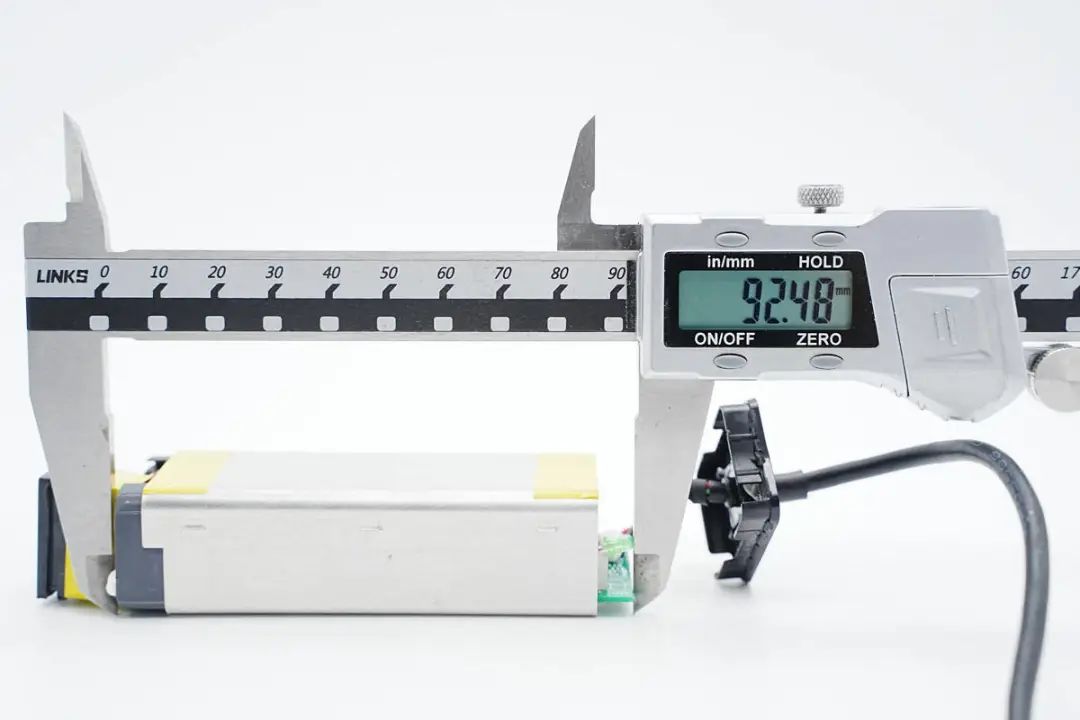

使用游标卡尺测得PCBA模块长度约为92.48mm。

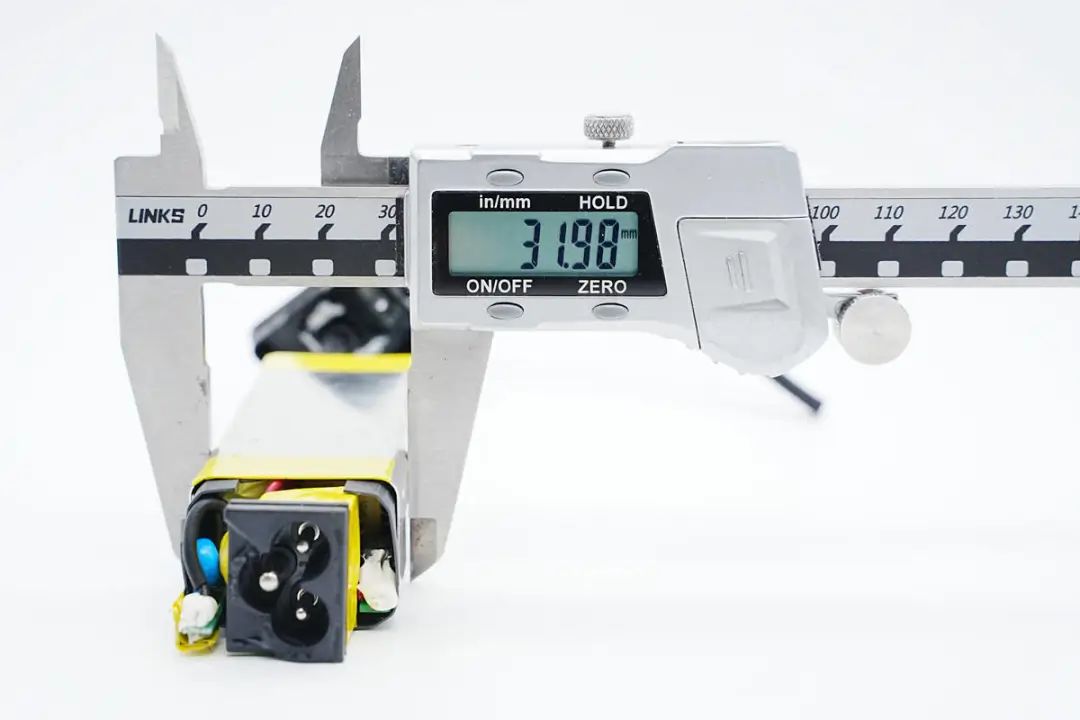

PCBA模块宽度约为31.98mm。

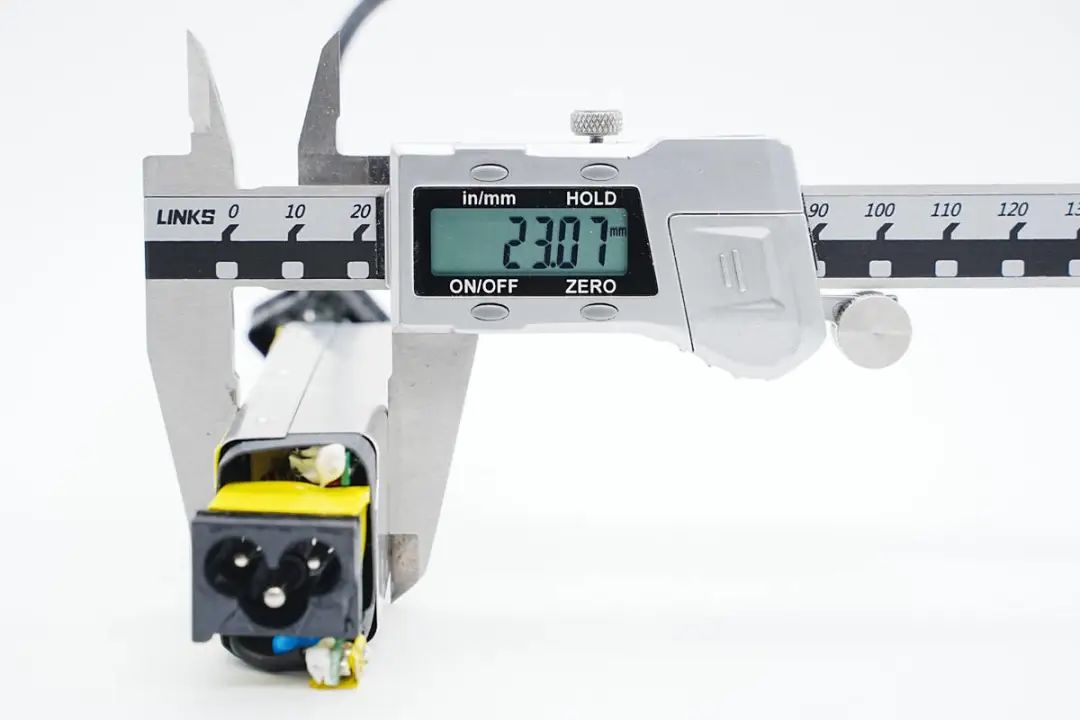

PCBA模块高度约为23.07mm。

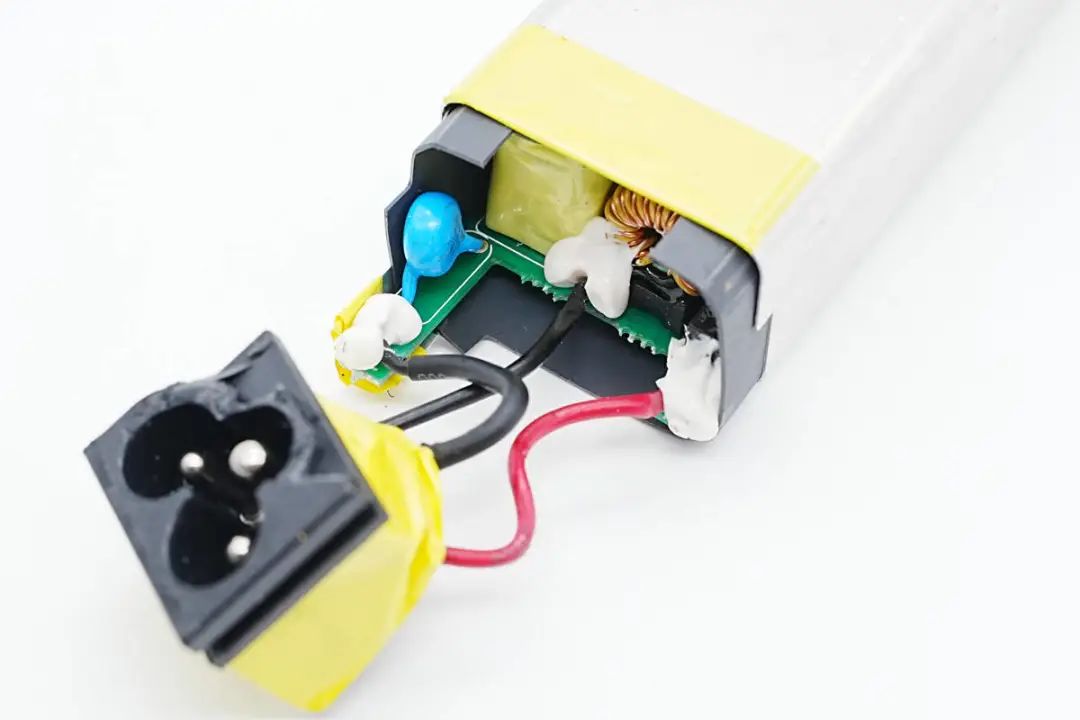

输入端导线采用焊接连接，导线连接处打胶加固，插座焊接处缠绕胶带绝缘。

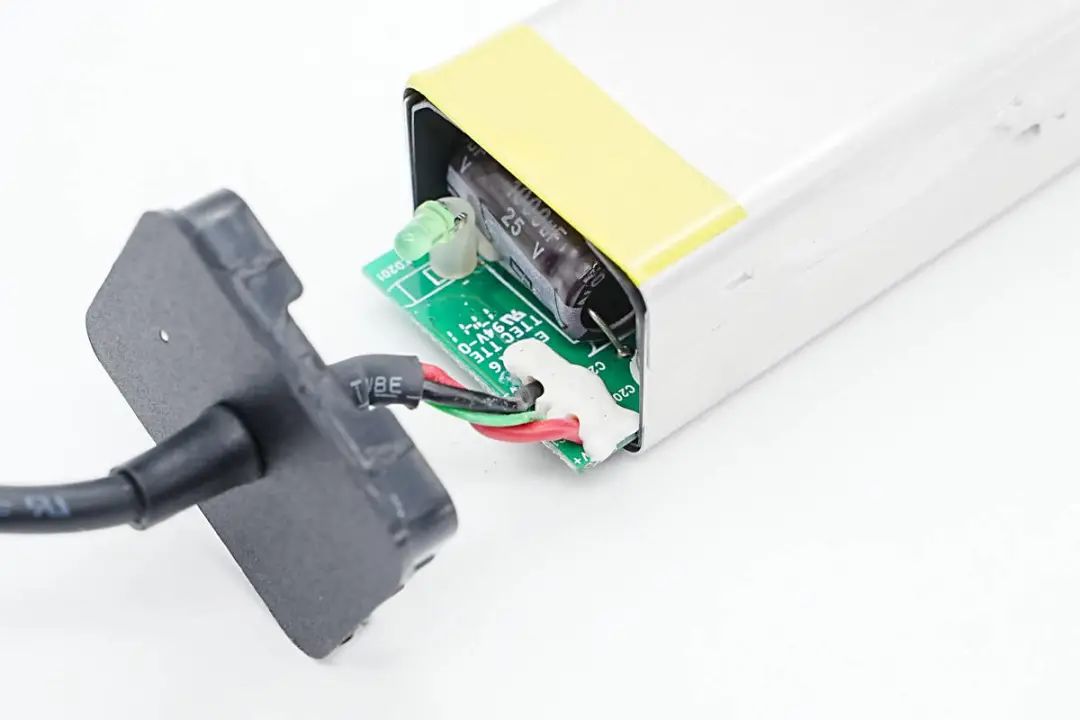

输出侧导线焊接处也采用打胶加固。

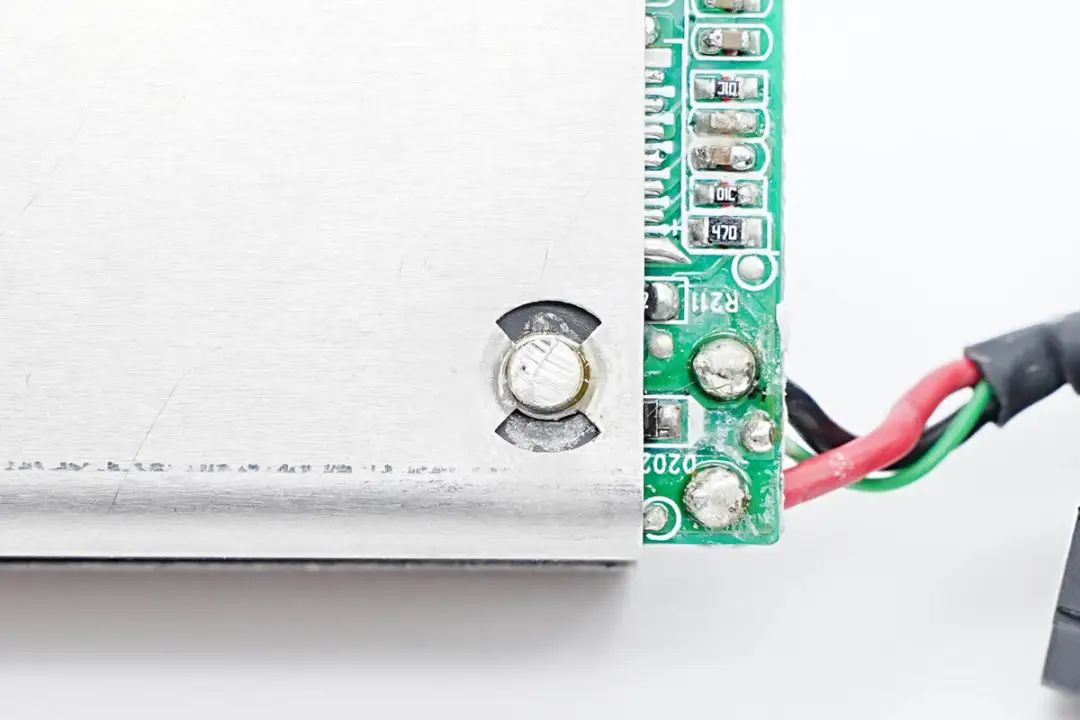

散热片采用焊接的方式固定。
铝制散热片内部为充电器PCBA模块，与散热片之间通过导热胶填充散热。

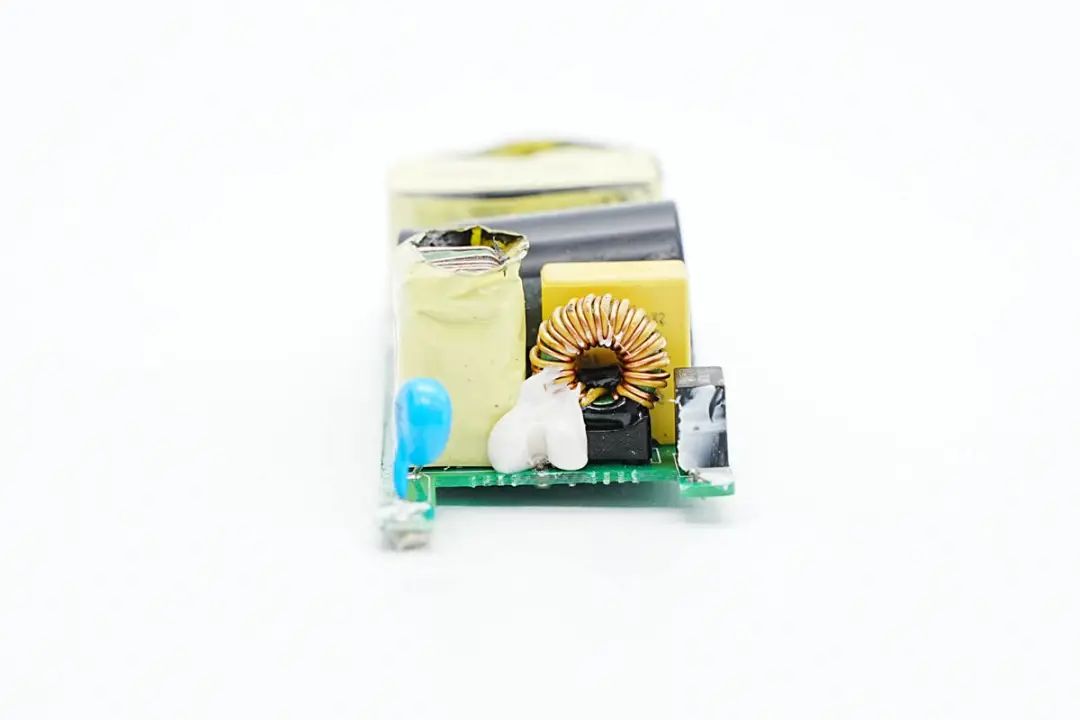

电源适配器输入端一览，焊接保险丝，EMI器件。

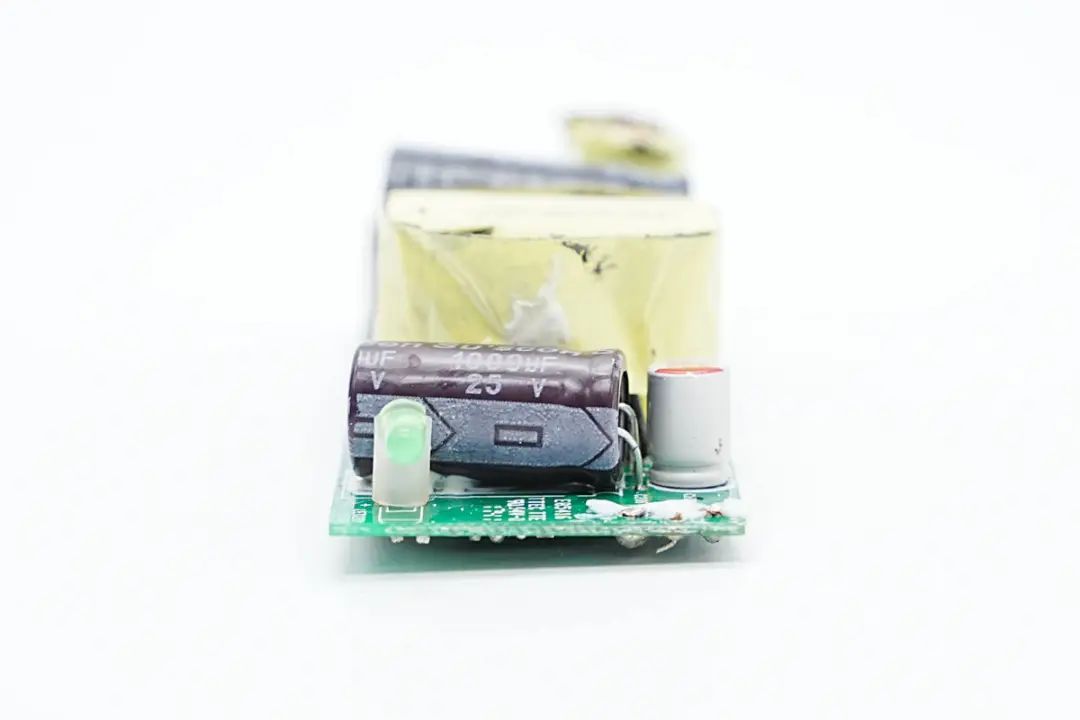

输出端焊接滤波电容和LED指示灯。

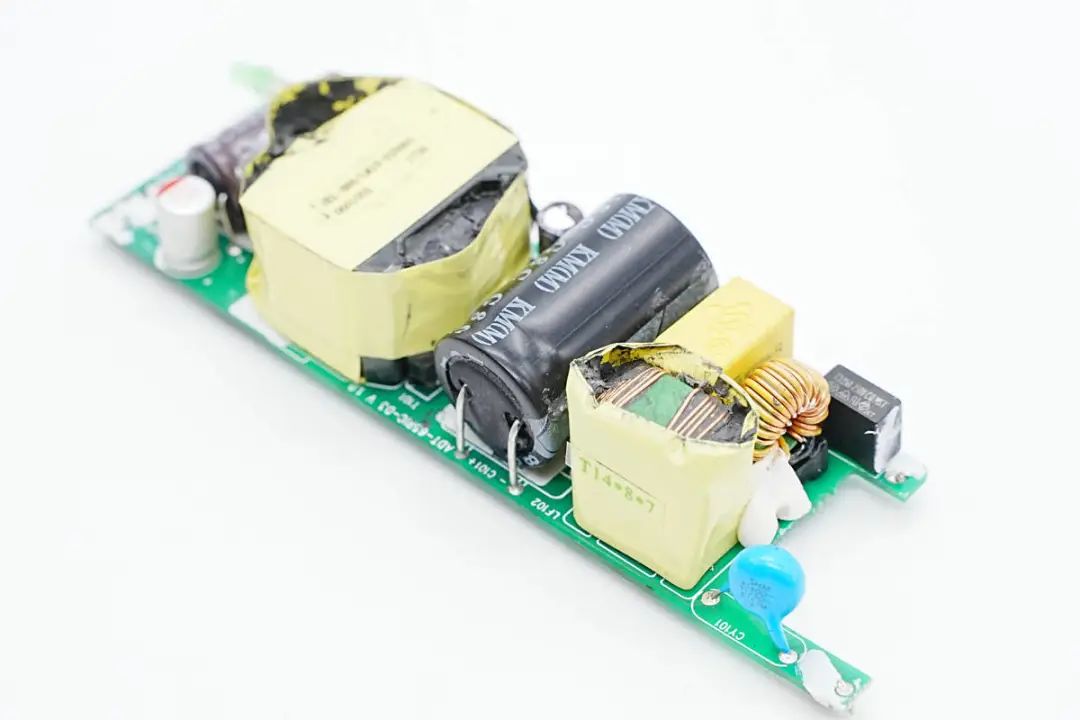

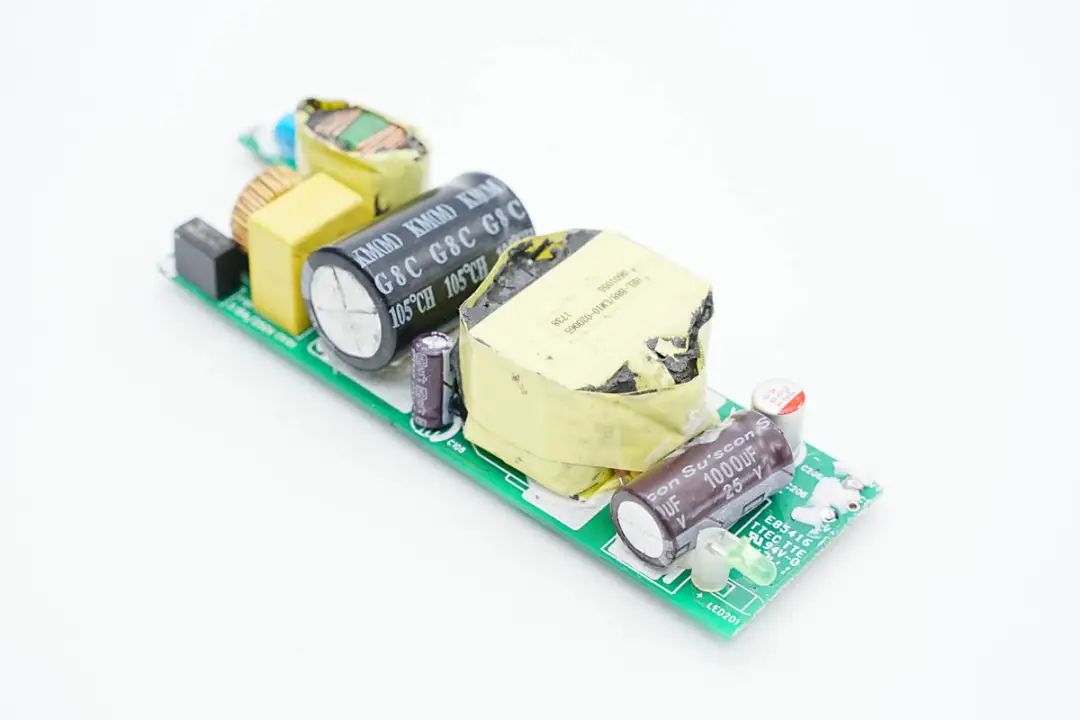

PCBA模块正面一览，左侧焊接保险丝，两级共模电感和安规X2电容，初级高压滤波电容，变压器和输出滤波电容等。

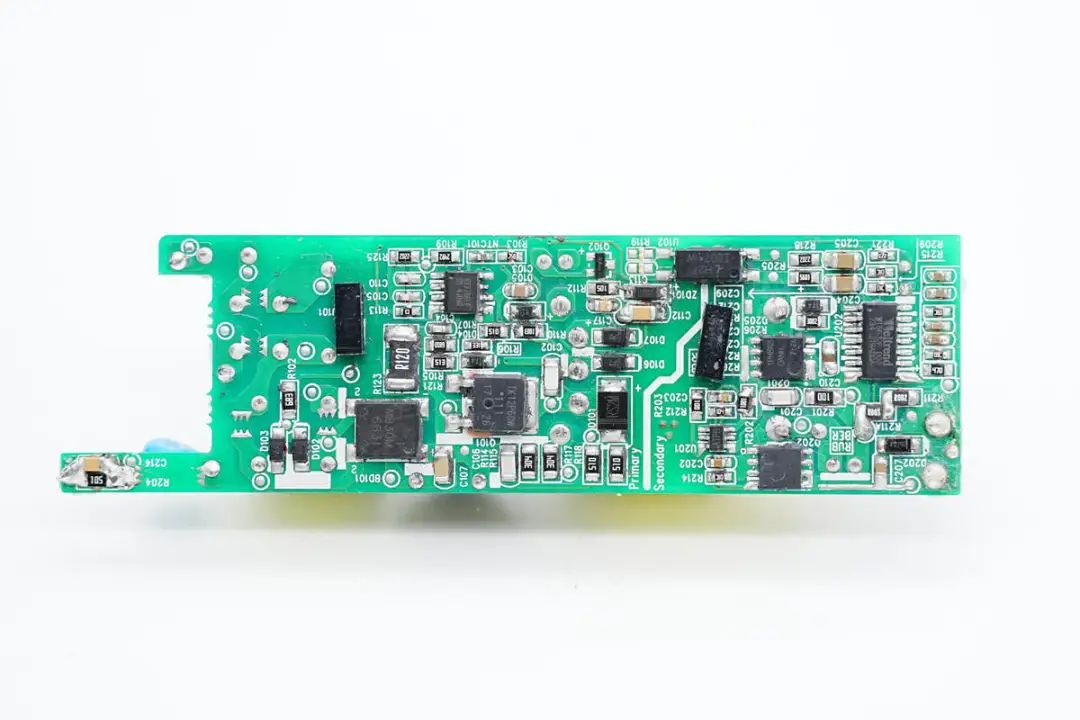

PCBA模块背面焊接整流桥，初级主控芯片，开关管，反馈光耦，同步整流控制器，同步整流管和协议芯片，输出电压通过光耦反馈。通过对PCBA模块的观察，欧陆通这款65W电源适配器采用QR反激开关电源架构，配合同步整流，输出电压通过协议芯片控制，进行宽电压范围输出。下面我们就从输入端开始了解各个器件的信息。

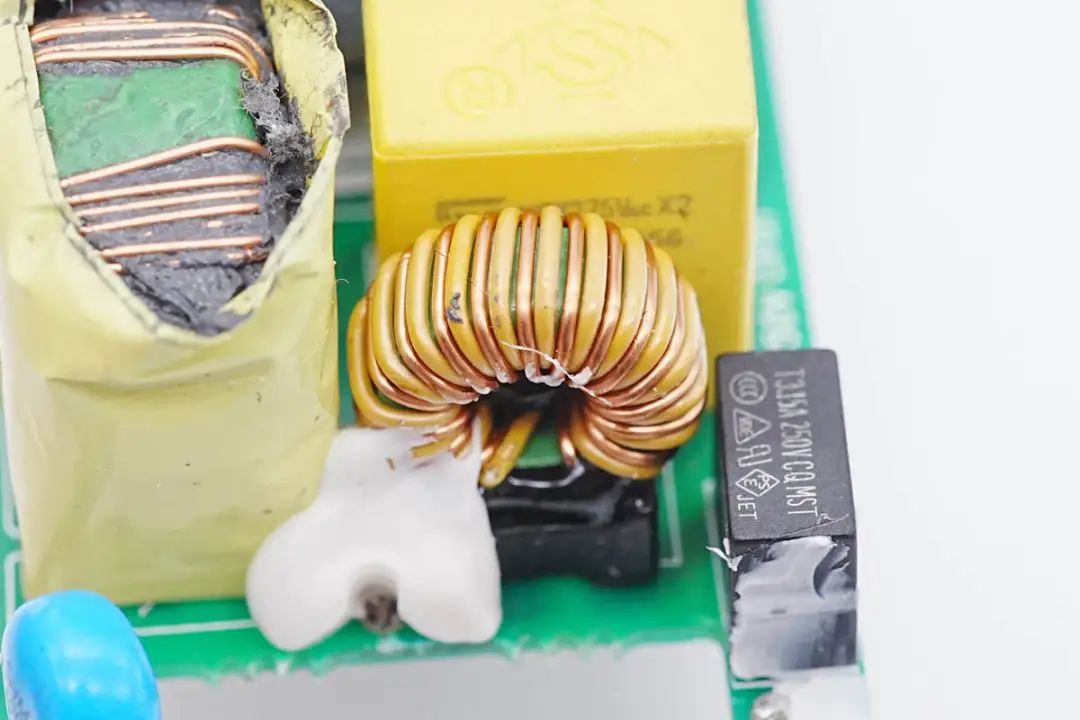

电源PCBA模块输入端一览，焊接保险丝，共模电感，安规X2电容等元件。

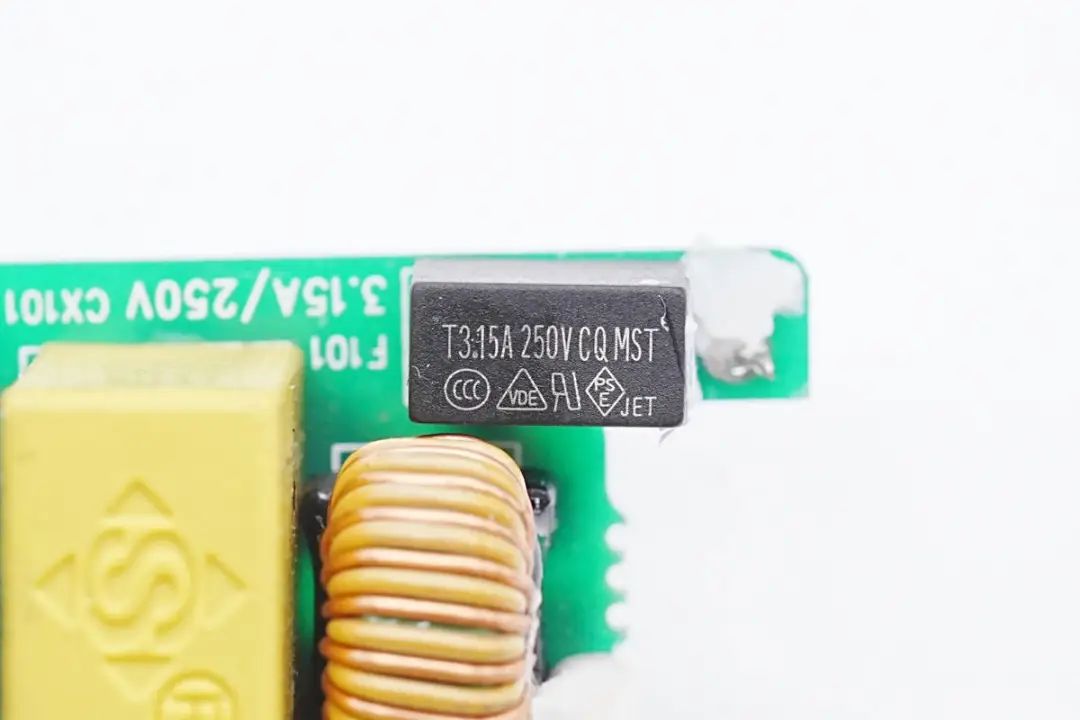

输入端保险丝来自CONQUER功德，MST系列超小型延时保险丝，规格为3.15A 250V，用于输入过流保护。
第一级共模电感采用绝缘线和漆包线绕制，底部焊接绝缘支架。
安规X2电容来自STE松田电子。
第二级共模电感采用胶带缠绕绝缘。

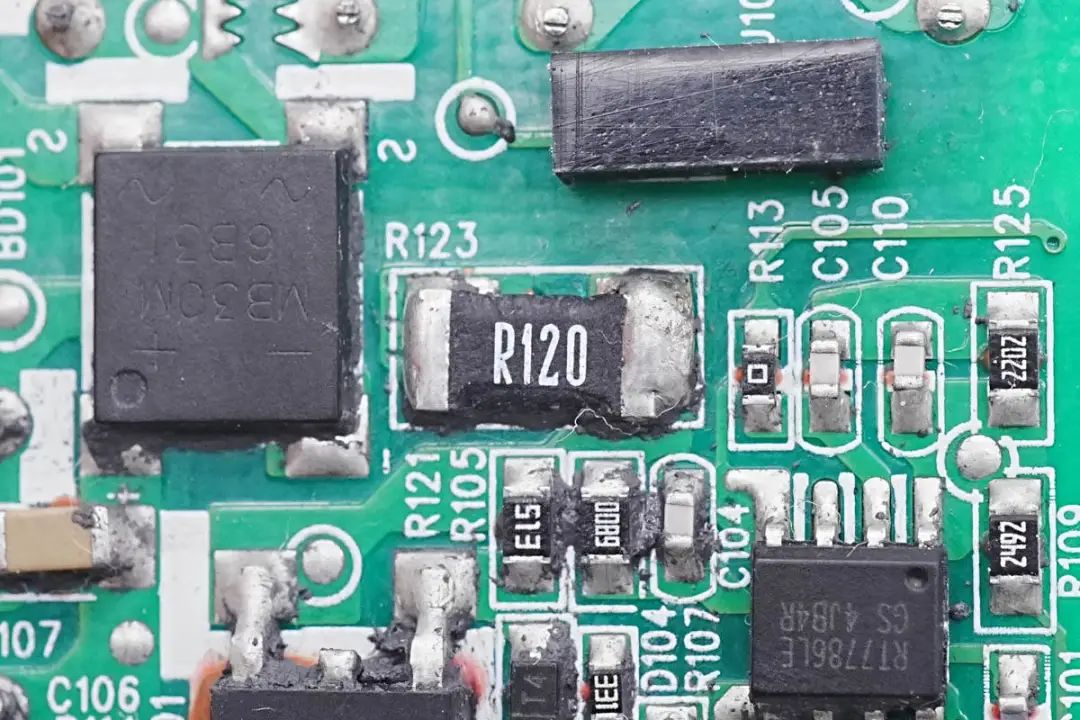

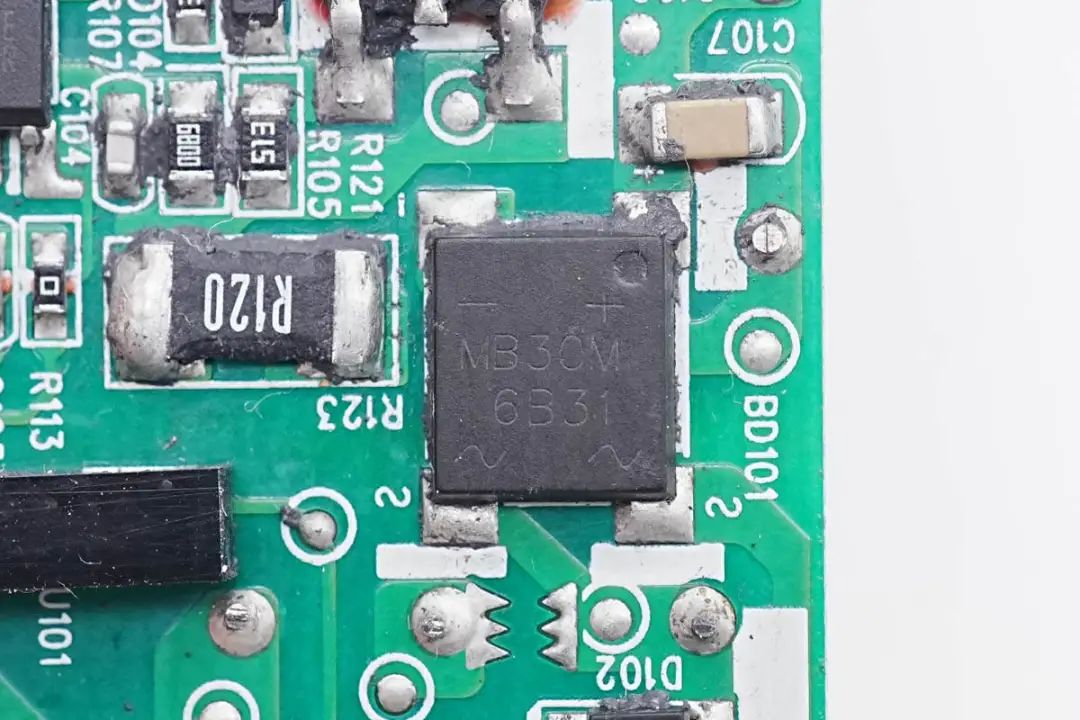

整流桥焊接在PCB背面，并涂胶加强散热。整流桥型号MB30M，规格为3A 1000V。

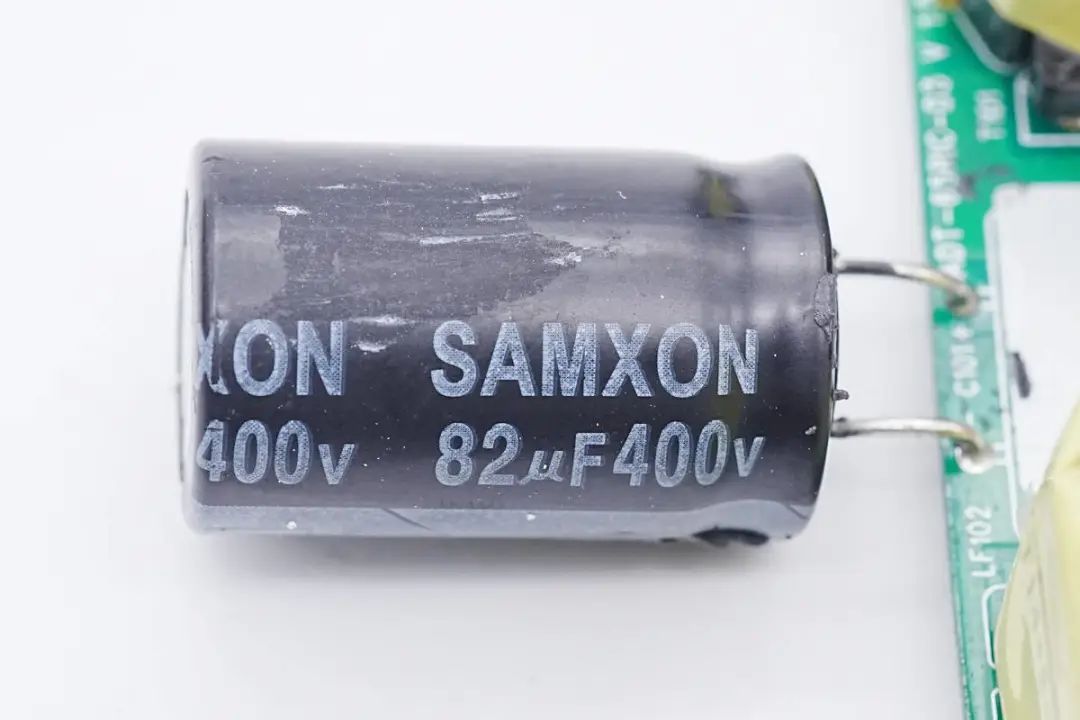

高压滤波电容来自SAMXON三信，规格为82μF400V。

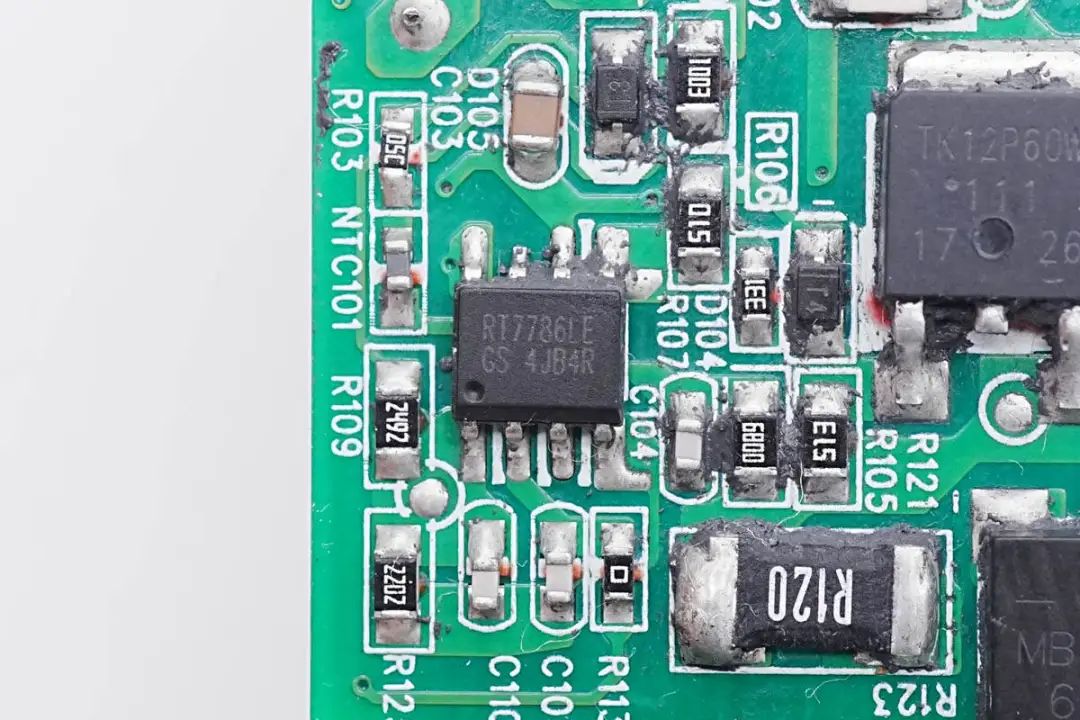

初级主控芯片来自RICHTEK立锜科技，型号为RT7786，是一颗适用于USB PD快充电源的主控芯片，具有低于30mW的待机功耗，支持外置热敏电阻进行温度保护，具备次级整流管短路保护。

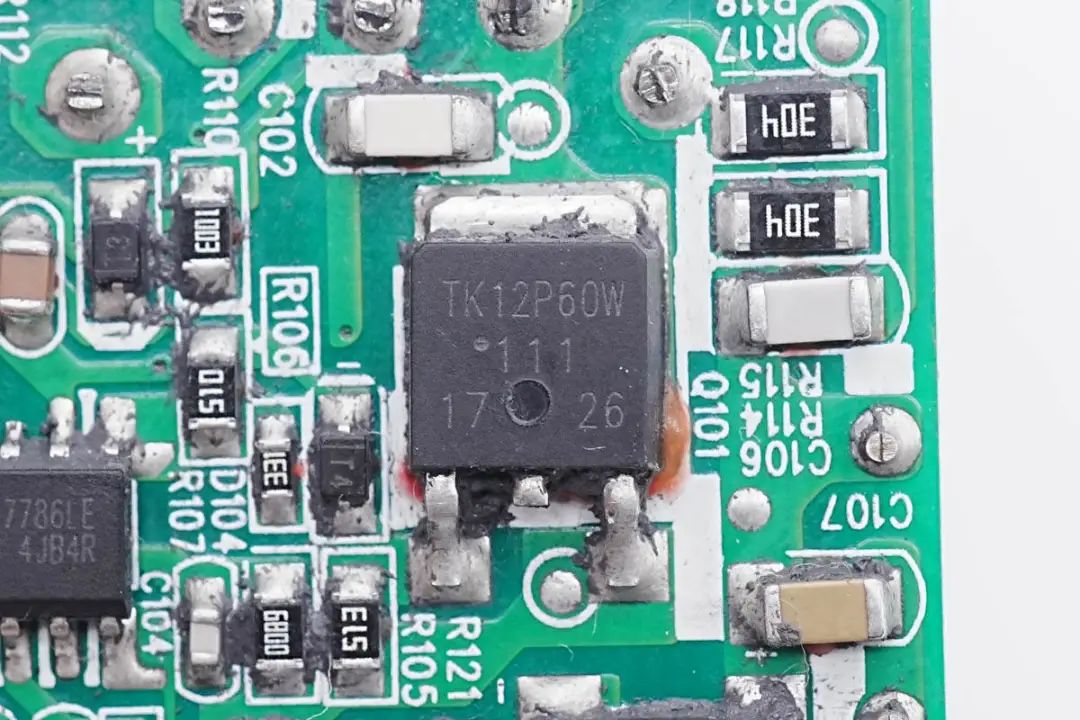

开关管来自东芝，型号TK12P60W，是一颗耐压600V，导阻265mΩ的NMOS，采用DPAK封装。
120mΩ电阻用于初级电流检测。

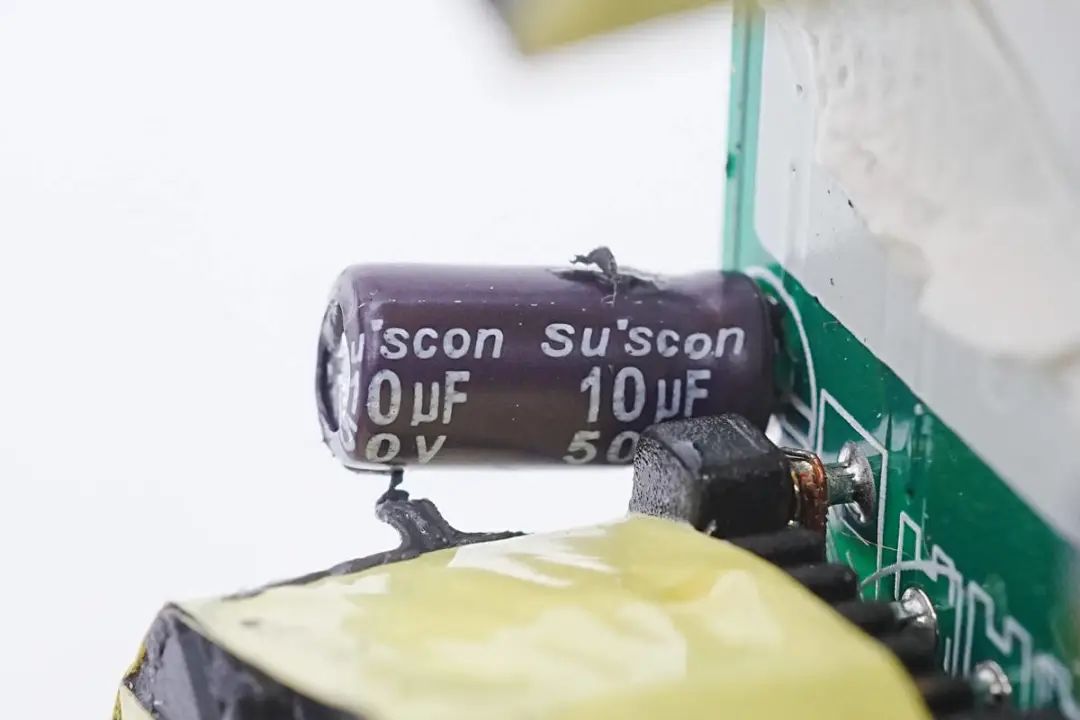

为主控芯片供电的滤波电容来自SUSCON冠坤，规格为10μF 50V。

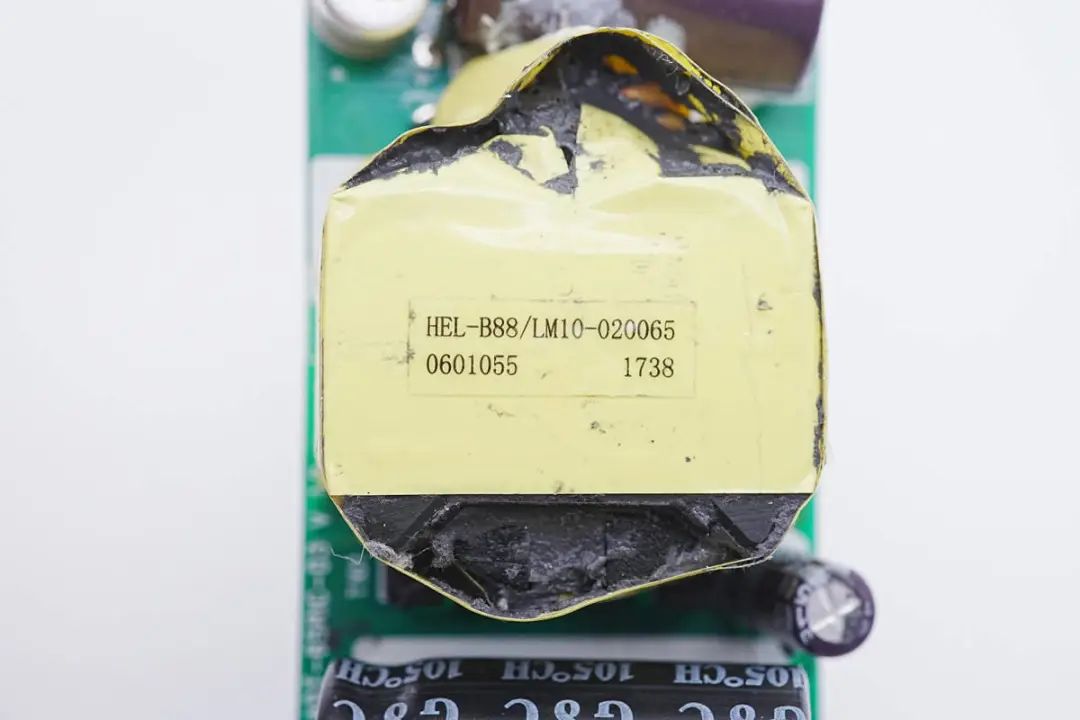

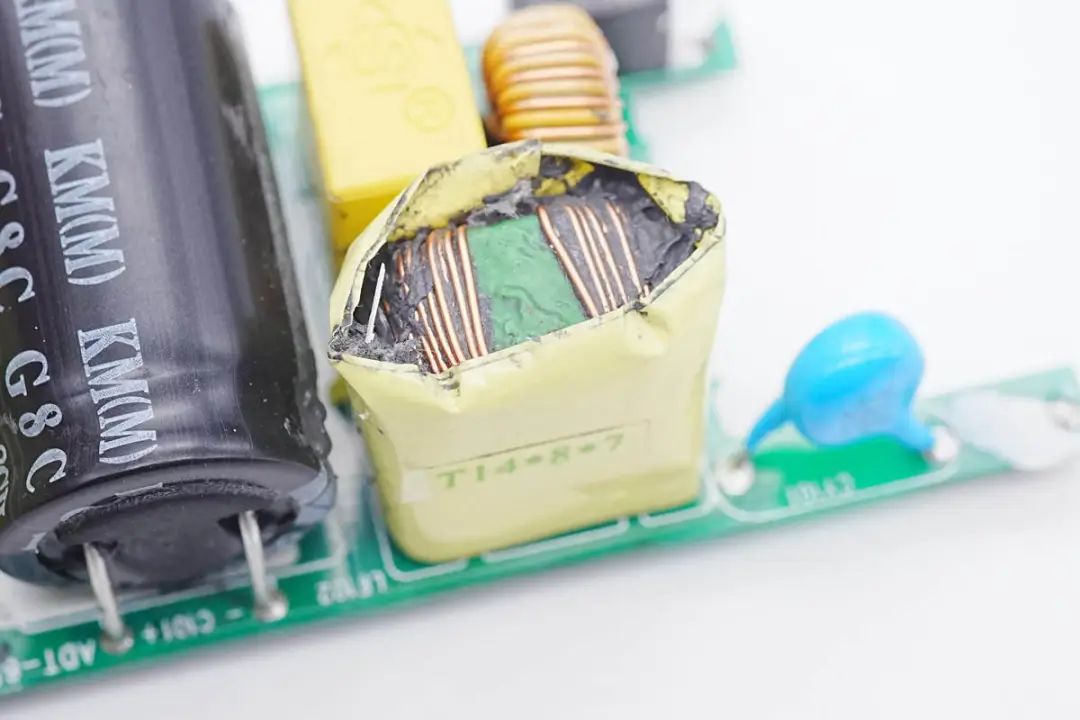

变压器采用胶带严密缠绕绝缘，顶部贴有信息标签。

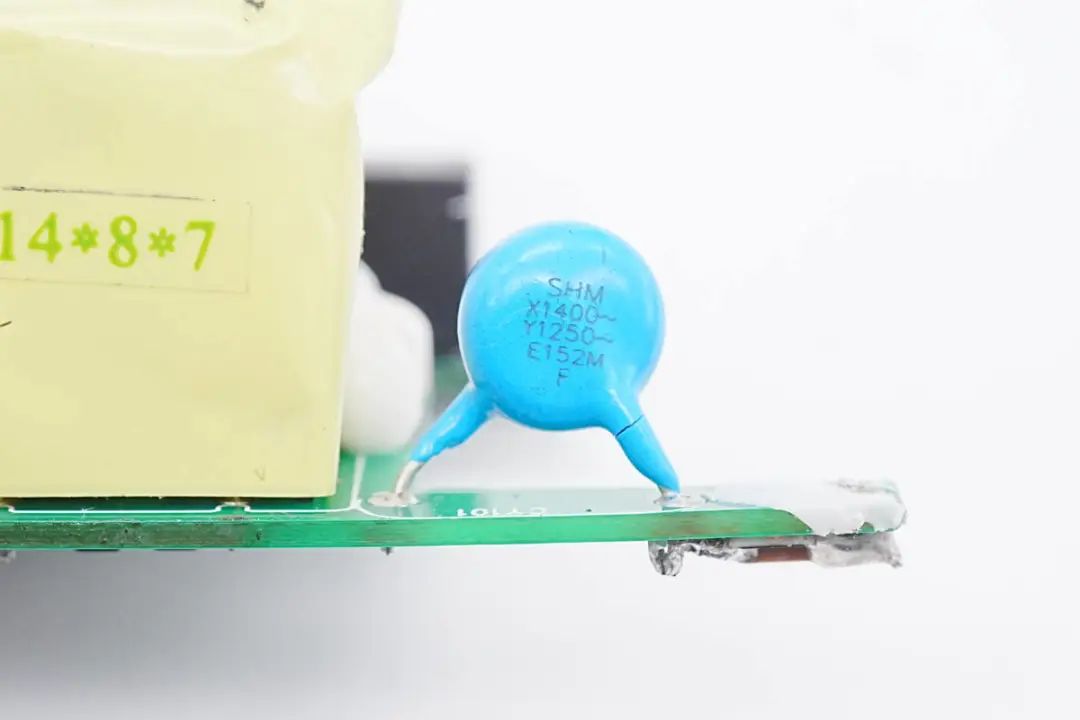

蓝色Y电容来自SHM宏明。

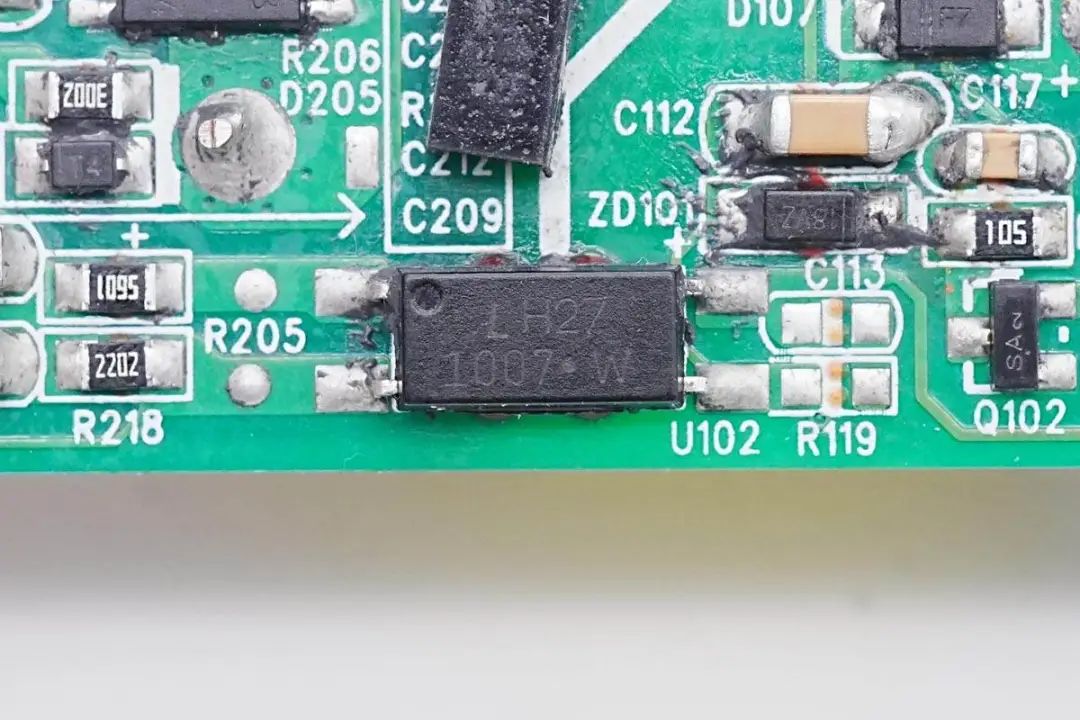

1007光耦用于输出电压反馈调节。

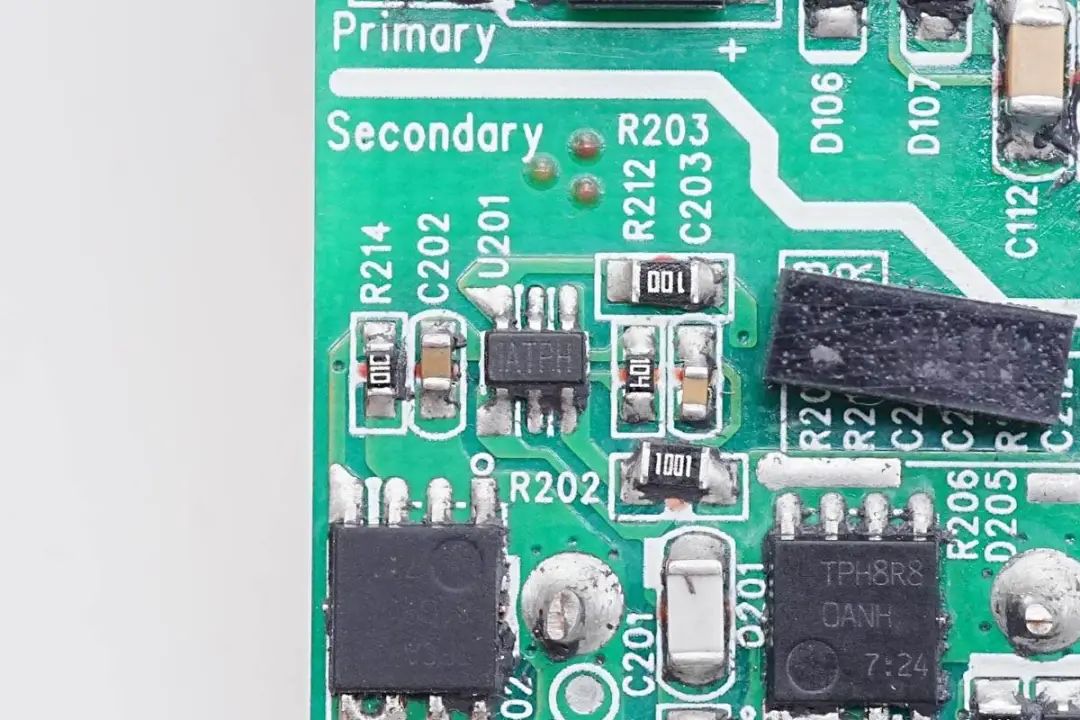

同步整流控制器来自MPS芯源半导体，型号MP6907，是一颗支持宽范围电压输出，支持DCM，CCM，QR多种工作模式的同步整流控制器，支持高侧和低侧应用，支持标准电压和逻辑电压驱动的同步整流管，采用SOT23-6封装。

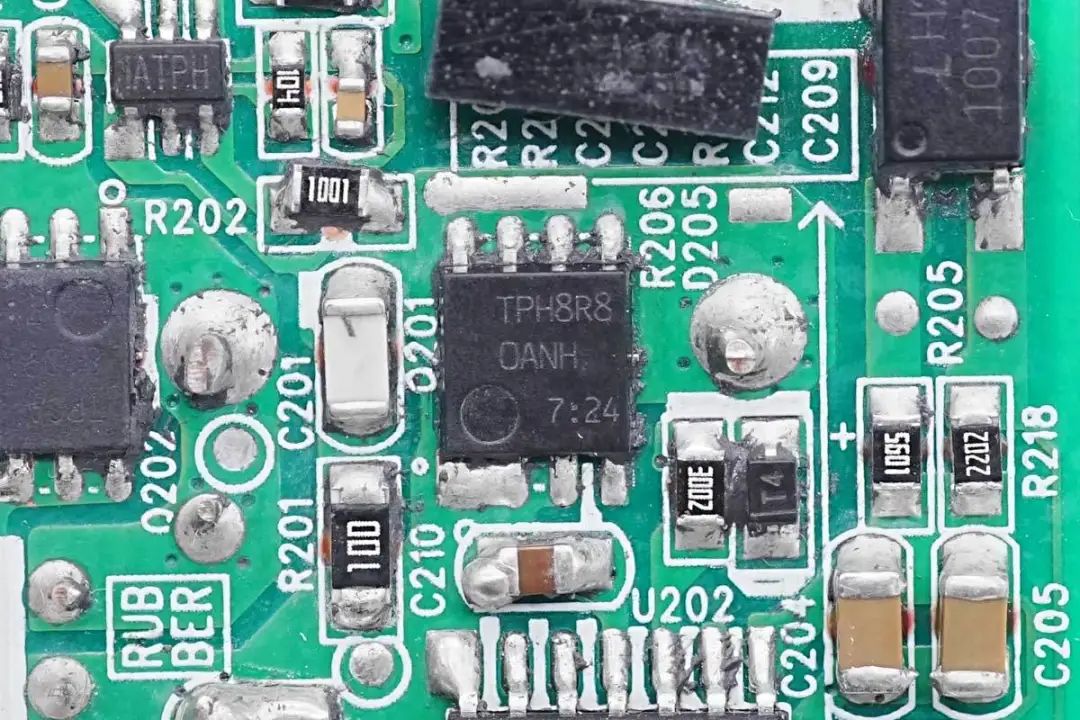

同步整流管来自东芝，型号TPH8R80ANH，是一颗耐压100V，导阻7.4mΩ的NMOS。

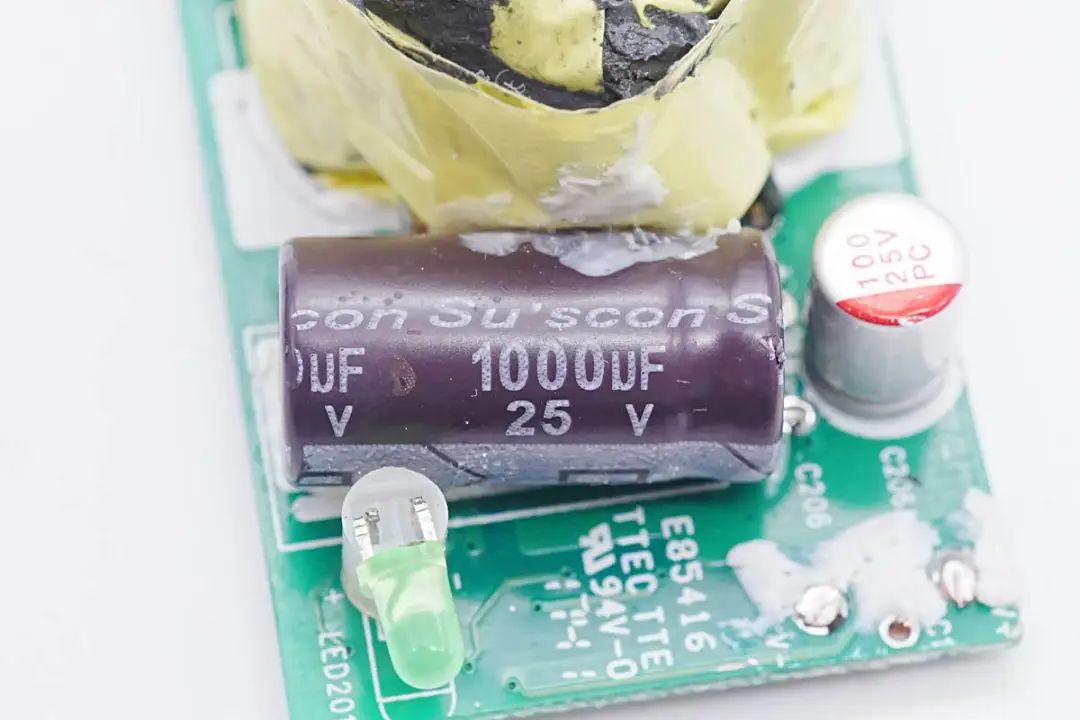

电源输出侧一览，焊接一颗滤波电解电容，固态电容和电源指示灯。
输出滤波电解电容来自SUSCON冠坤。规格为1000μF 25V。

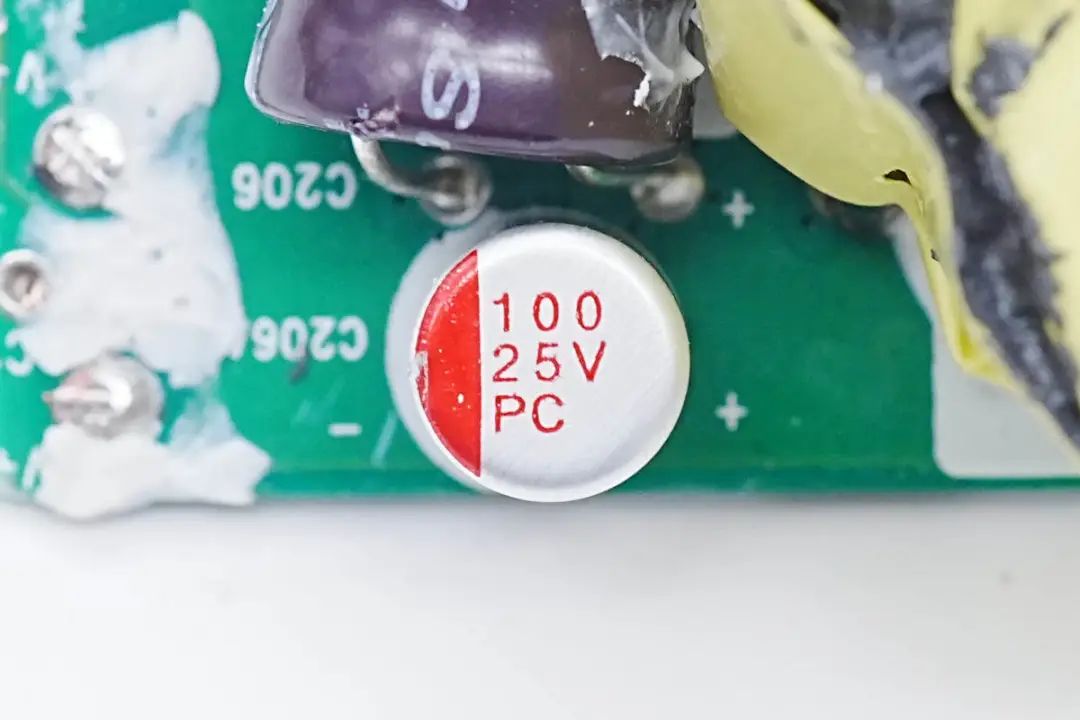

一侧并联的固态电容规格为100μF 25V。
输出协议芯片来自Weltrend伟诠，型号WT6632F，这款芯片已经通过了USB PD3.0认证。作为一款高度集成的USB PD控制器，它支持USB PD3.0 规范，支持宽操作电压范围从3V到30V，为充电器，移动电源等输出设备设计。

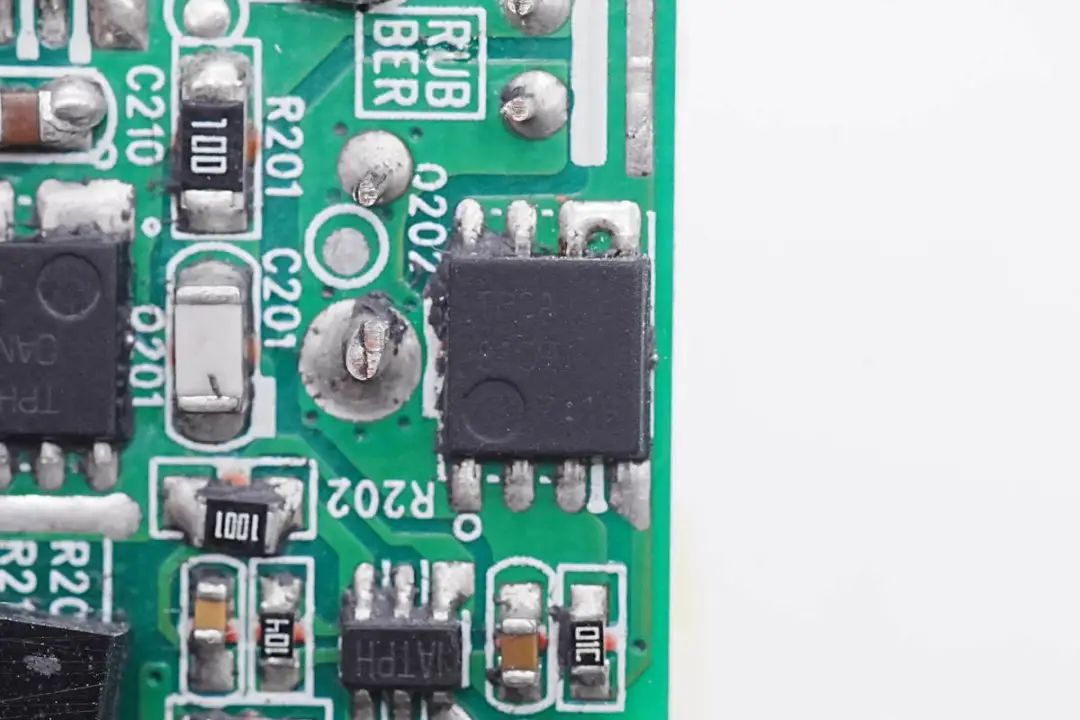

输出VBUS开关管来自东芝，型号TPCA8109，是一颗耐压30V的PMOS，导阻为7mΩ。

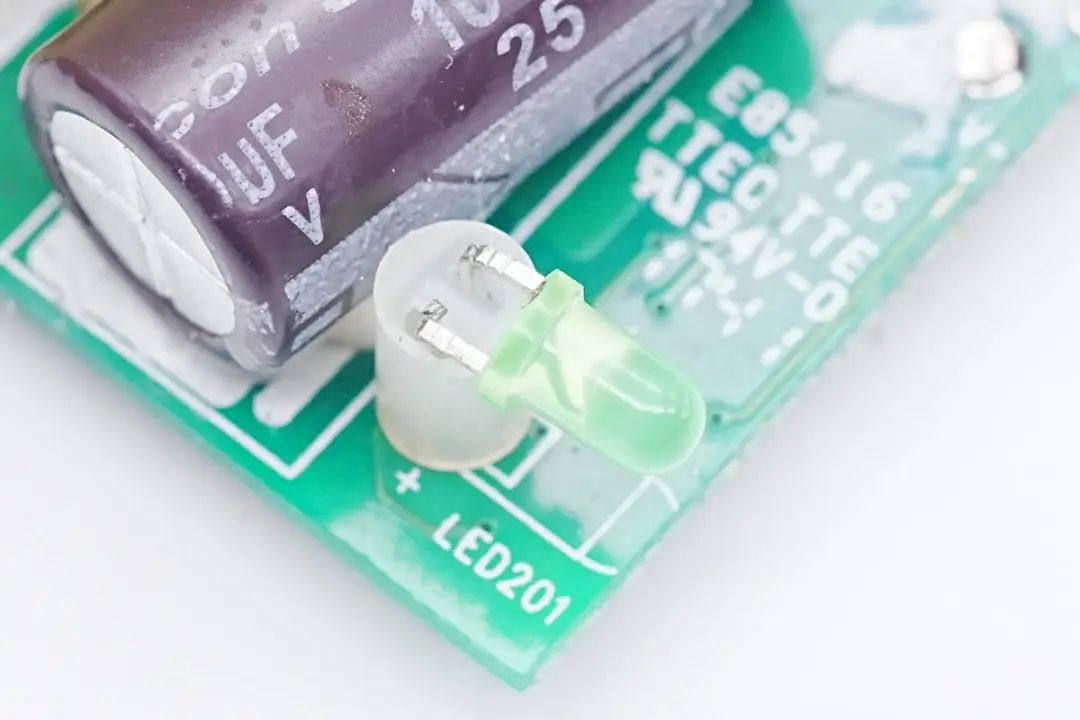

输出LED指示灯特写，用于电源输出指示。

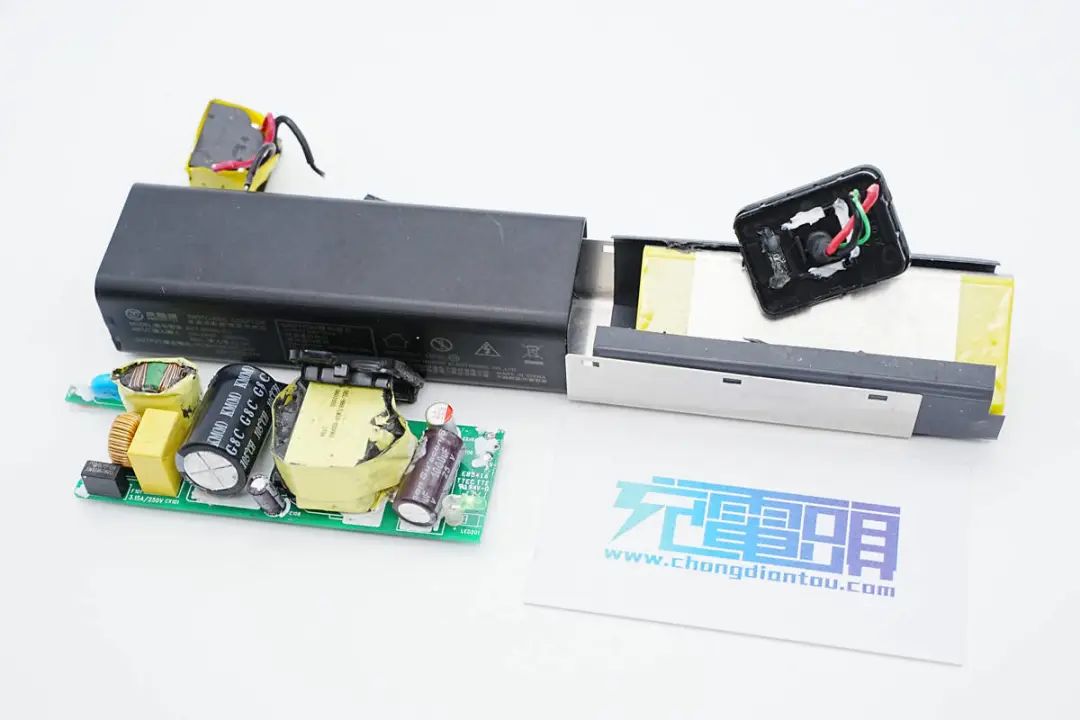

全部拆解一览，来张全家福。
最近充电头网拿到了欧陆通两款65W USB-C电源适配器，此前已经拆解分享了其中的经典款式，本期继续拆解另一款，适配器机身“纤细修长”，可以说一改人们对笔电适配器的固有印象，下面一起来看看其内部是怎么设计的。
欧陆通65W电源适配器外观
欧陆通这款适配器自带很长的USB-C输出线缆，与一般的65W适配器相比，这款的“纤细修长”机身让其更具辨识度。机身采用PC阻燃材质黑色外壳，通体磨砂抗指纹，腰身各面过渡圆润。侧面印有适配器参数型号：ADT-65RIC-D3输入：100-240V~50/60Hz 2A输出：5V3A、9V3A、15V3A、20V3.25A制造商：深圳欧陆通电子股份有限公司适配器通过了VI级能效认证。输入端电源线可拆卸设计，方便更换使用。采用梅花插口，接地可以让用户有效避免触电感觉。输出端设有LED指示灯。USB-C线头外壳外壳磨砂，方便用户插拔使用。测得适配器机身长度为107.87mm。宽度为35.64mm。厚度为26.87mm。USB-C线缆长度达2米。适配器带线总重量约为187g。使用ChargerLAB POWER-Z KM002C测得适配器支持PD3.0快充协议。并且具备5V3A、9V3A、15V3A、20V3.25A四组固定电压档位。欧陆通65W电源适配器拆解
对这款长条形状的电源适配器有了基本的了解后，下面继续对其进行拆解，看看内部的设计和用料如何。首先沿输入端拆下两面盖板，抽出内部PCBA模块。模块采用铝片包裹散热，并缠绕胶带固定。散热片边缘通过卡扣固定。使用游标卡尺测得PCBA模块长度约为92.48mm。PCBA模块宽度约为31.98mm。PCBA模块高度约为23.07mm。输入端导线采用焊接连接，导线连接处打胶加固，插座焊接处缠绕胶带绝缘。输出侧导线焊接处也采用打胶加固。散热片采用焊接的方式固定。铝制散热片内部为充电器PCBA模块，与散热片之间通过导热胶填充散热。电源适配器输入端一览，焊接保险丝，EMI器件。输出端焊接滤波电容和LED指示灯。PCBA模块正面一览，左侧焊接保险丝，两级共模电感和安规X2电容，初级高压滤波电容，变压器和输出滤波电容等。PCBA模块背面焊接整流桥，初级主控芯片，开关管，反馈光耦，同步整流控制器，同步整流管和协议芯片，输出电压通过光耦反馈。通过对PCBA模块的观察，欧陆通这款65W电源适配器采用QR反激开关电源架构，配合同步整流，输出电压通过协议芯片控制，进行宽电压范围输出。下面我们就从输入端开始了解各个器件的信息。电源PCBA模块输入端一览，焊接保险丝，共模电感，安规X2电容等元件。输入端保险丝来自CONQUER功德，MST系列超小型延时保险丝，规格为3.15A 250V，用于输入过流保护。第一级共模电感采用绝缘线和漆包线绕制，底部焊接绝缘支架。安规X2电容来自STE松田电子。第二级共模电感采用胶带缠绕绝缘。整流桥焊接在PCB背面，并涂胶加强散热。整流桥型号MB30M，规格为3A 1000V。高压滤波电容来自SAMXON三信，规格为82μF400V。初级主控芯片来自RICHTEK立锜科技，型号为RT7786，是一颗适用于USB PD快充电源的主控芯片，具有低于30mW的待机功耗，支持外置热敏电阻进行温度保护，具备次级整流管短路保护。开关管来自东芝，型号TK12P60W，是一颗耐压600V，导阻265mΩ的NMOS，采用DPAK封装。120mΩ电阻用于初级电流检测。为主控芯片供电的滤波电容来自SUSCON冠坤，规格为10μF 50V。变压器采用胶带严密缠绕绝缘，顶部贴有信息标签。蓝色Y电容来自SHM宏明。1007光耦用于输出电压反馈调节。同步整流控制器来自MPS芯源半导体，型号MP6907，是一颗支持宽范围电压输出，支持DCM，CCM，QR多种工作模式的同步整流控制器，支持高侧和低侧应用，支持标准电压和逻辑电压驱动的同步整流管，采用SOT23-6封装。同步整流管来自东芝，型号TPH8R80ANH，是一颗耐压100V，导阻7.4mΩ的NMOS。电源输出侧一览，焊接一颗滤波电解电容，固态电容和电源指示灯。输出滤波电解电容来自SUSCON冠坤。规格为1000μF 25V。一侧并联的固态电容规格为100μF 25V。输出协议芯片来自Weltrend伟诠，型号WT6632F，这款芯片已经通过了USB PD3.0认证。作为一款高度集成的USB PD控制器，它支持USB PD3.0 规范，支持宽操作电压范围从3V到30V，为充电器，移动电源等输出设备设计。输出VBUS开关管来自东芝，型号TPCA8109，是一颗耐压30V的PMOS，导阻为7mΩ。输出LED指示灯特写，用于电源输出指示。全部拆解一览，来张全家福。充电头网拆解总结
欧陆通这款电源适配器外观为长条形设计，自带2米长输出线缆，支持三插电源输入，便于携带和收纳。适配器具备20V输出电压档位，能够满足笔记本电脑供电应用。并配有指示灯指示电源状态。充电头网通过拆解了解到，这款电源采用反激架构，初级芯片采用立锜RT7786，次级同步整流控制器采用MP6907，协议芯片采用伟诠WT6632。初级开关管，同步整流管和VBUS开关管均来自东芝。发热元件涂胶使用散热片散热，有效降低长时间运行温升。
