-----充电头网拆解报告 第2311篇-----
前言
对于同时使用苹果手机，耳机和手表全家桶的朋友来说，使用一款三合一的无线充电器，是非常方便的。虽然说苹果官方没有推出过三合一的无线充电器，但是广大配件厂商早早就推出了支持三线圈无线充电的全家桶充电器。充电头网拿到了一款HardCider Labs推出的30W三合一无线充电板，支持手机，手表和耳机同时无线充电，下面就带来这款无线充电板的拆解，看看内部的方案和用料。HardCider Labs无线充电器开箱
包装盒正面印有产品品牌、名称以及使用场景图，可以给苹果全家桶同时进行无线充电。
背面印有产品可适配设备、尺寸、重量以及包装清单。

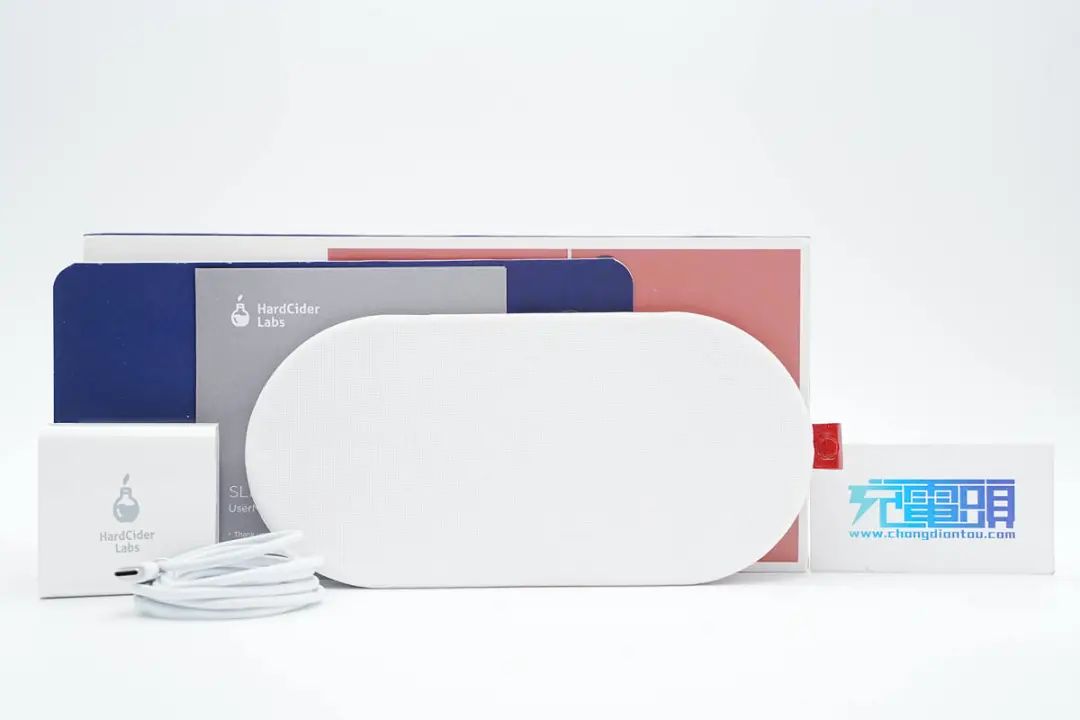

包装内含无线充电器、充电器套装以及使用说明书。

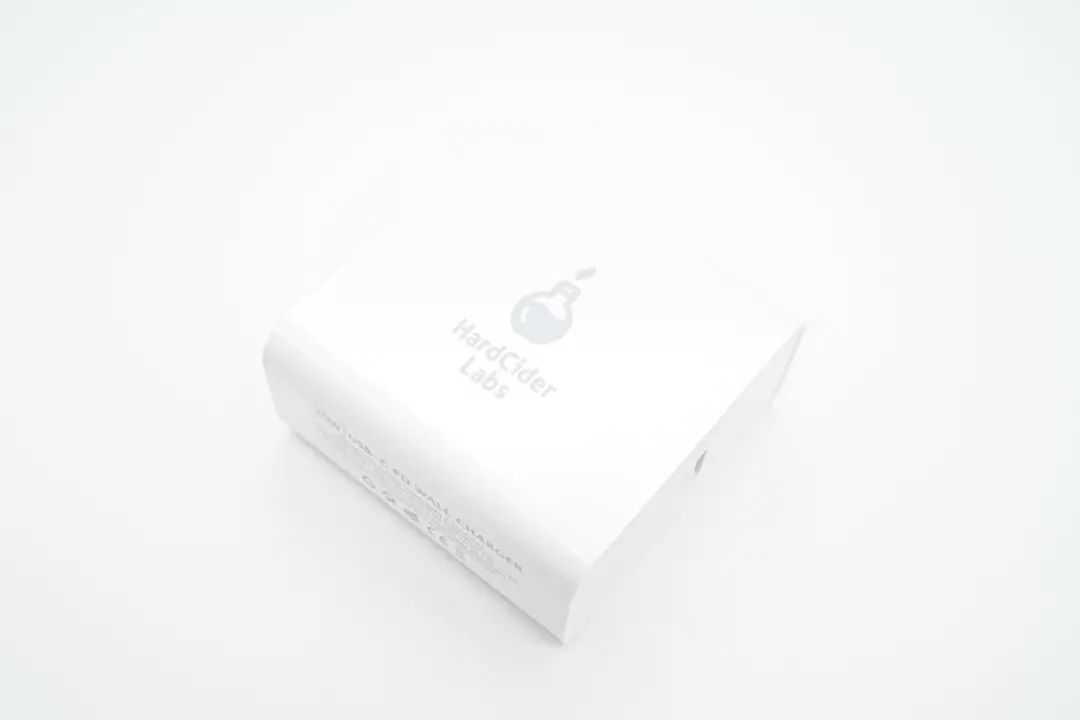

充电器采用PC材质白色外壳，腰身亮面处理，正面印有品牌logo，此外配备折叠插脚以及单USB-C输出接口。

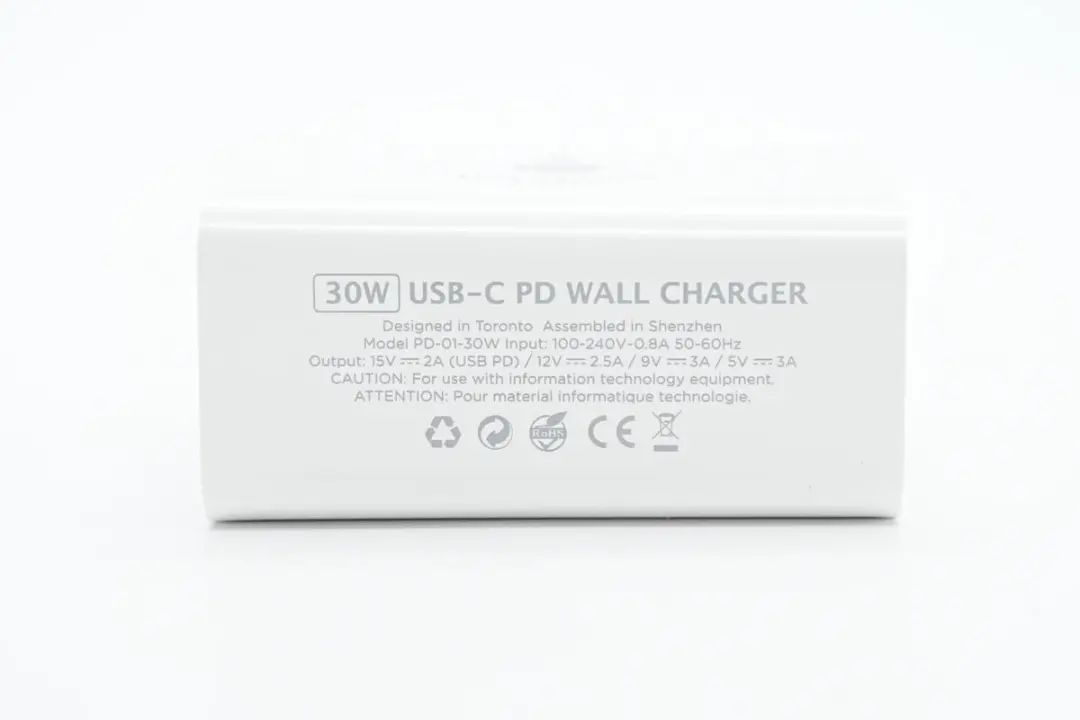

机身一侧印有充电器参数型号：PD-01-30W输入：100-240V~50/60HZ 0.8A输出：5V3A、9V3A、12V2.5A、15V3A、20V2A充电器已经通过了CE认证。

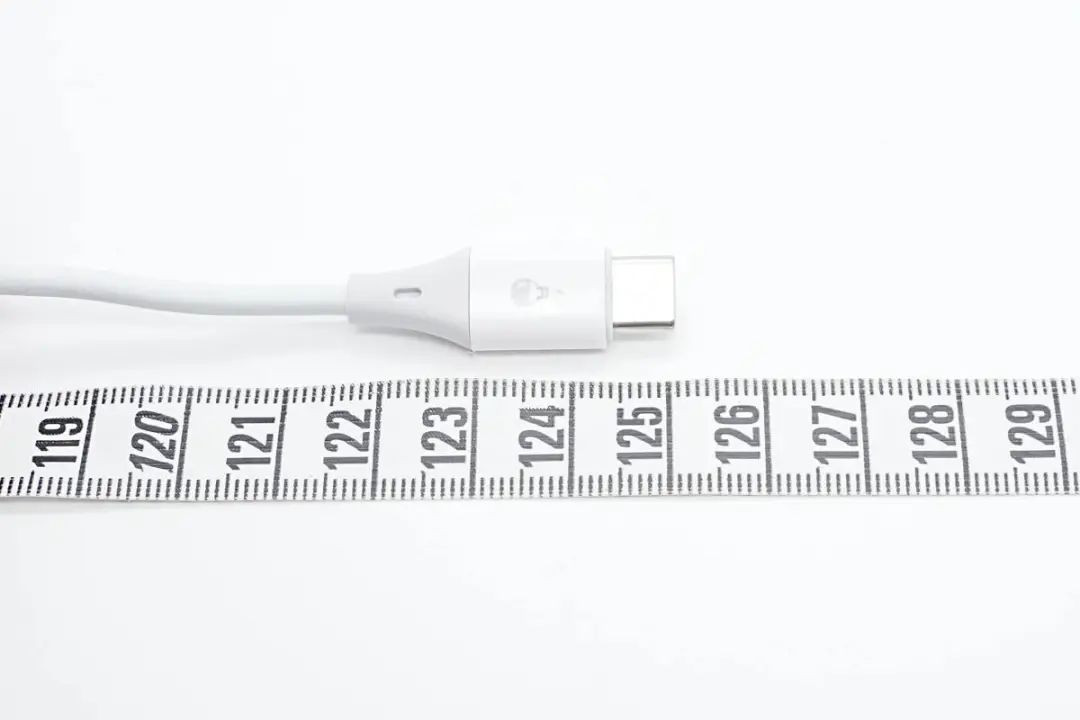

附带CC数据线，测得其长度约为125cm。

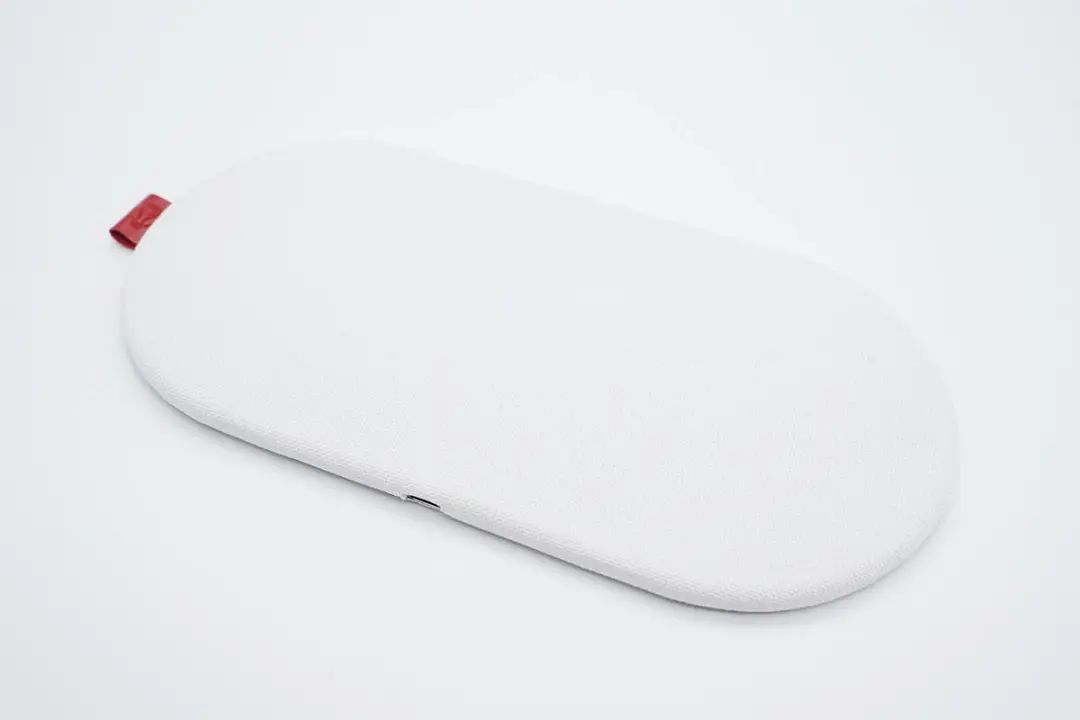

无线充电器为“跑道”造型设计，机身十分扁平，采用塑料加金属材质外壳。

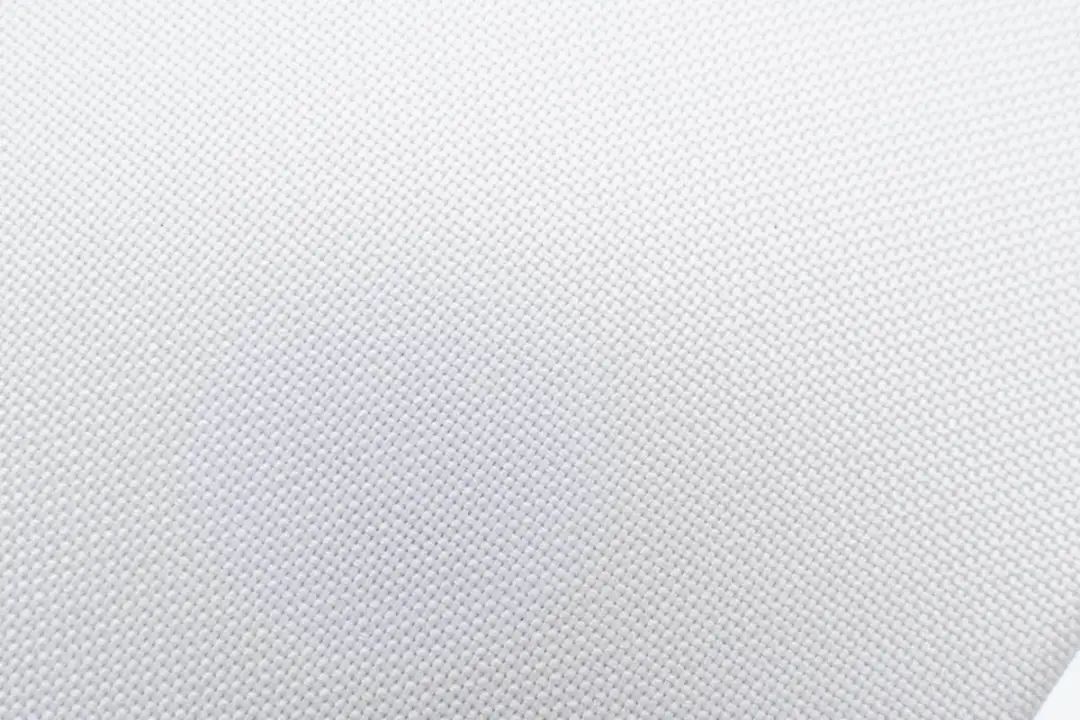

顶面塑料壳贴有布艺材质，可以增大摩擦提升充电稳定性，同时也能避免磨损设备。

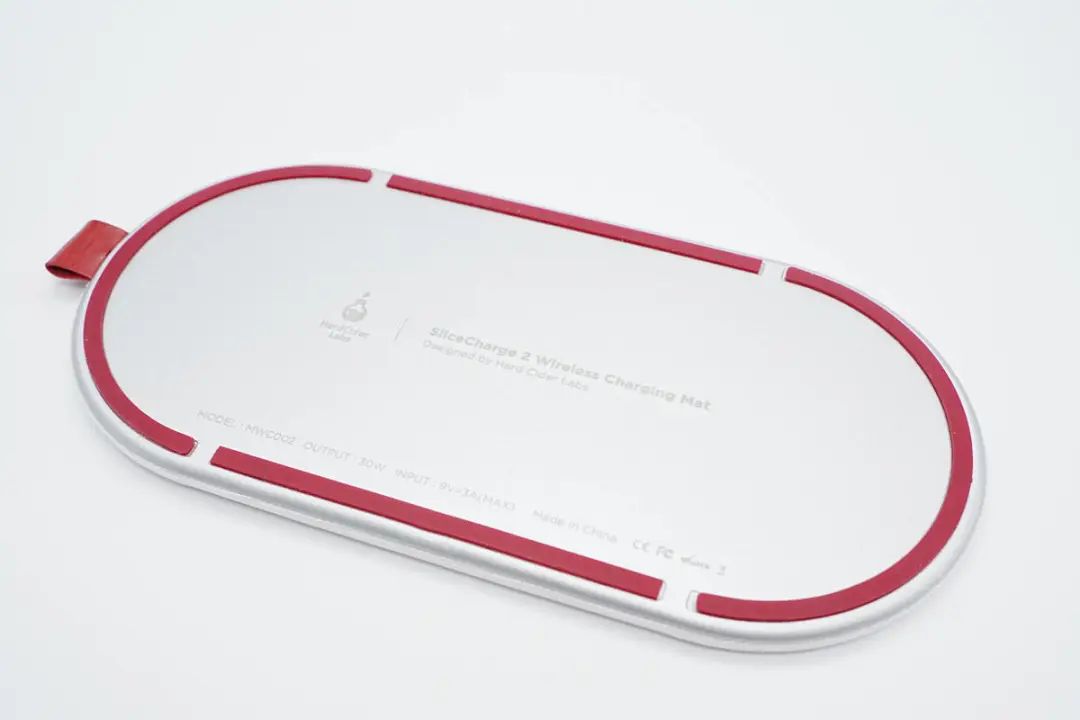

底部边缘贴有深红色防滑胶垫，金属壳是镭雕品牌、产品名称以及输入输出参数。

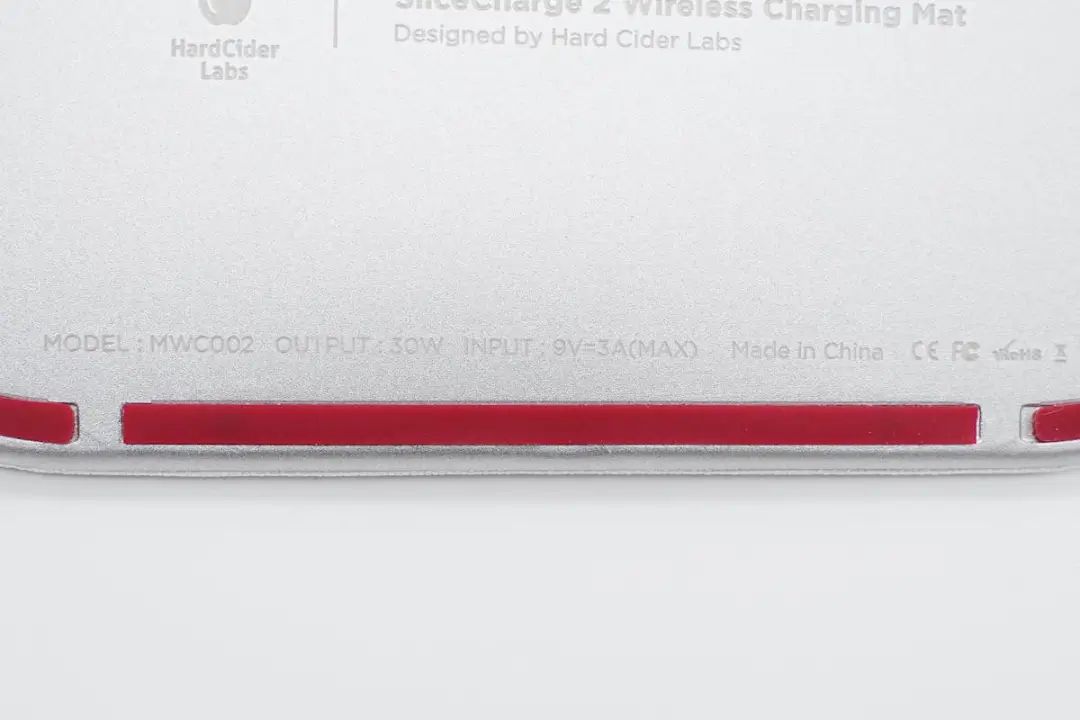

产品型号为MWC002，支持9V3A（MAX）输入，以及30W输出，中国制造，通过了CE、FCC认证。

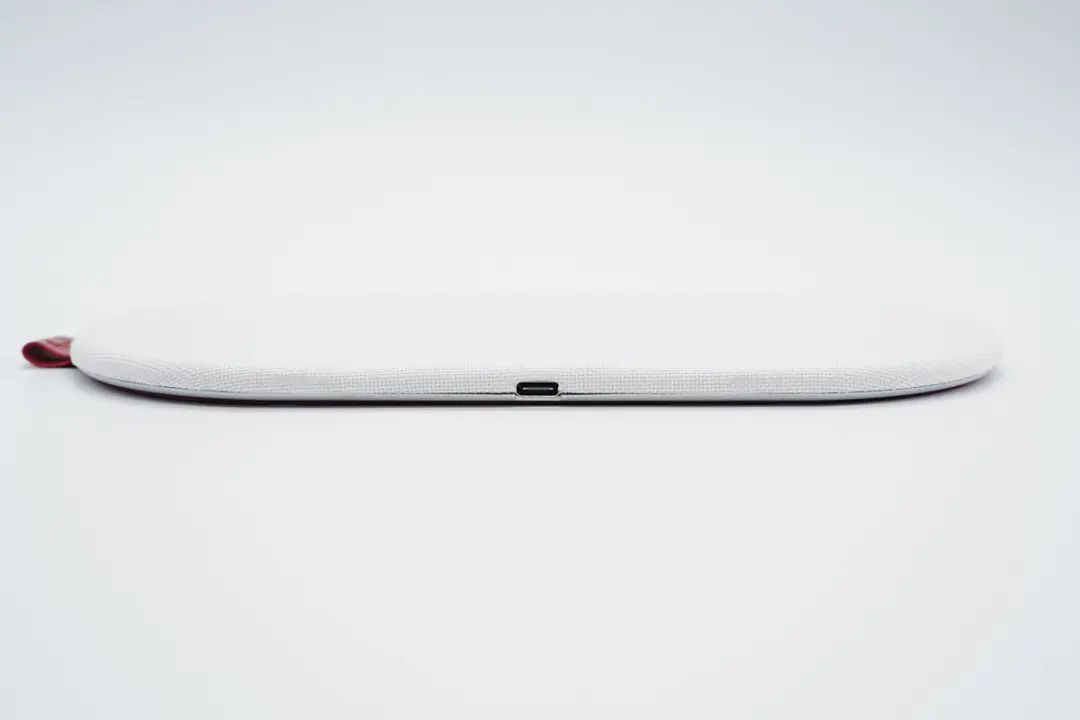

机身侧面居中设有USB-C接口。

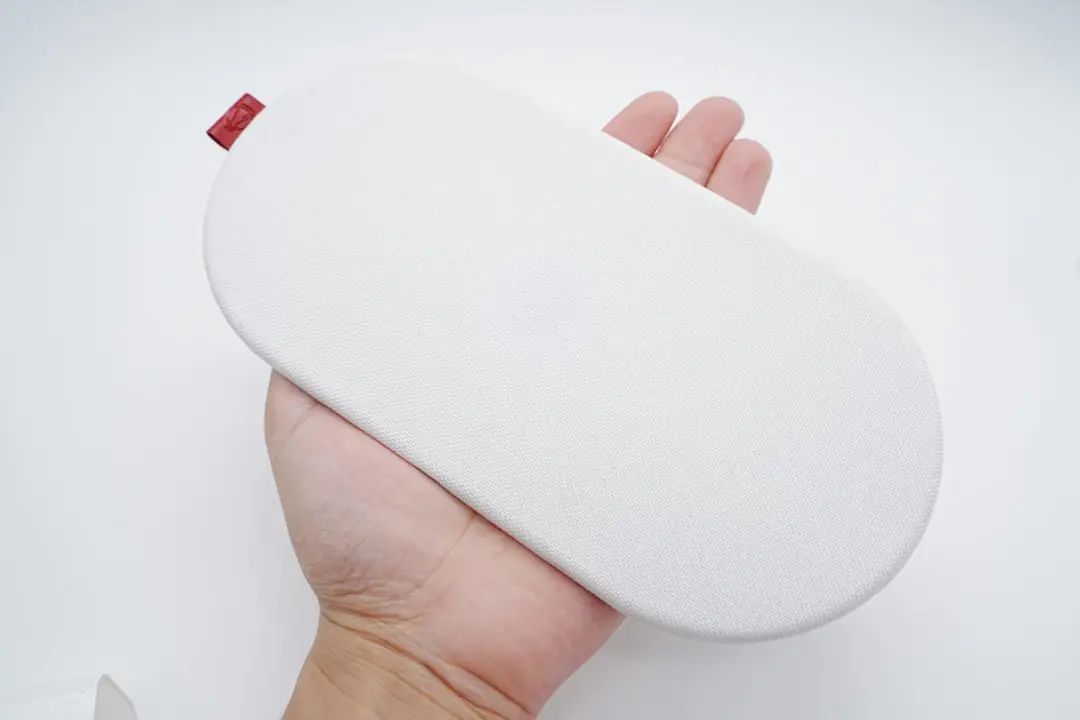

无线充电器拿在手上的大小直观感受。

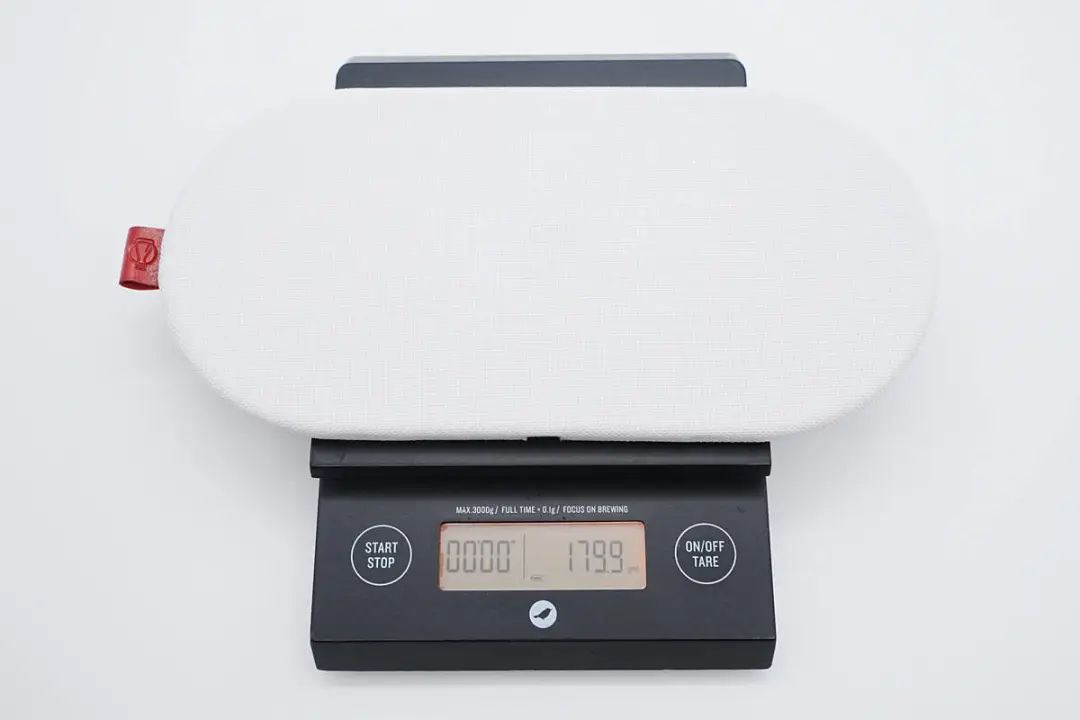

产品净重约为180g。

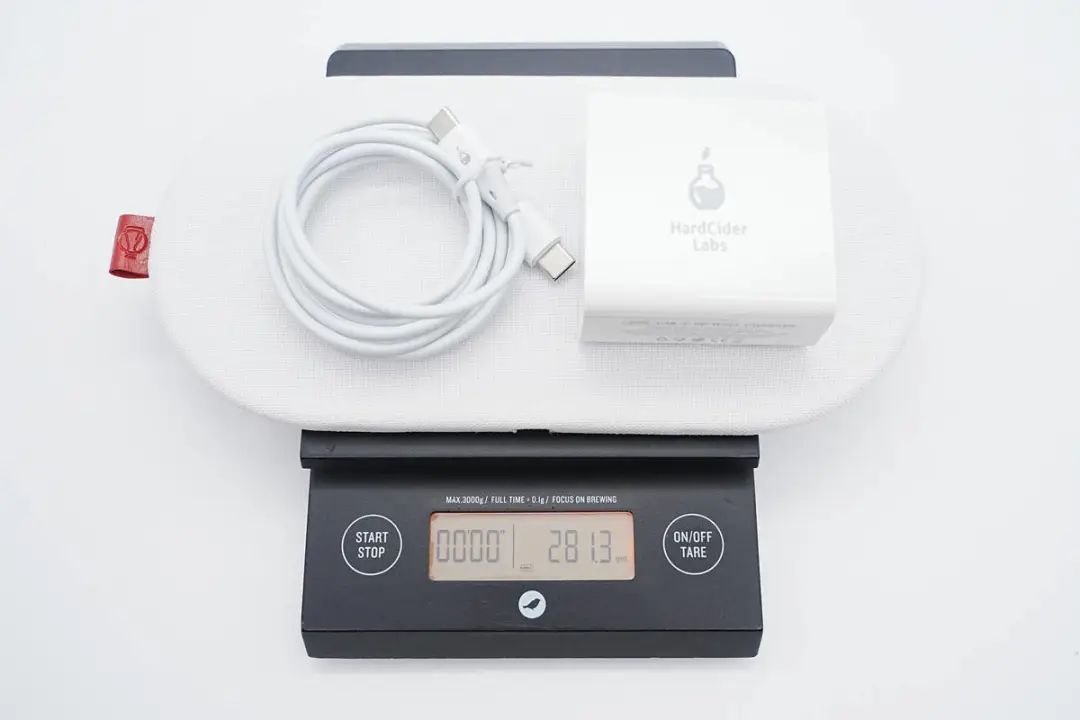

套装总重量约为281g。
HardCider Labs无线充电器拆解
在对HardCider Labs这款三合一无线充电器有了基本了解后，下面就进行拆解，看看内部的方案和用料。

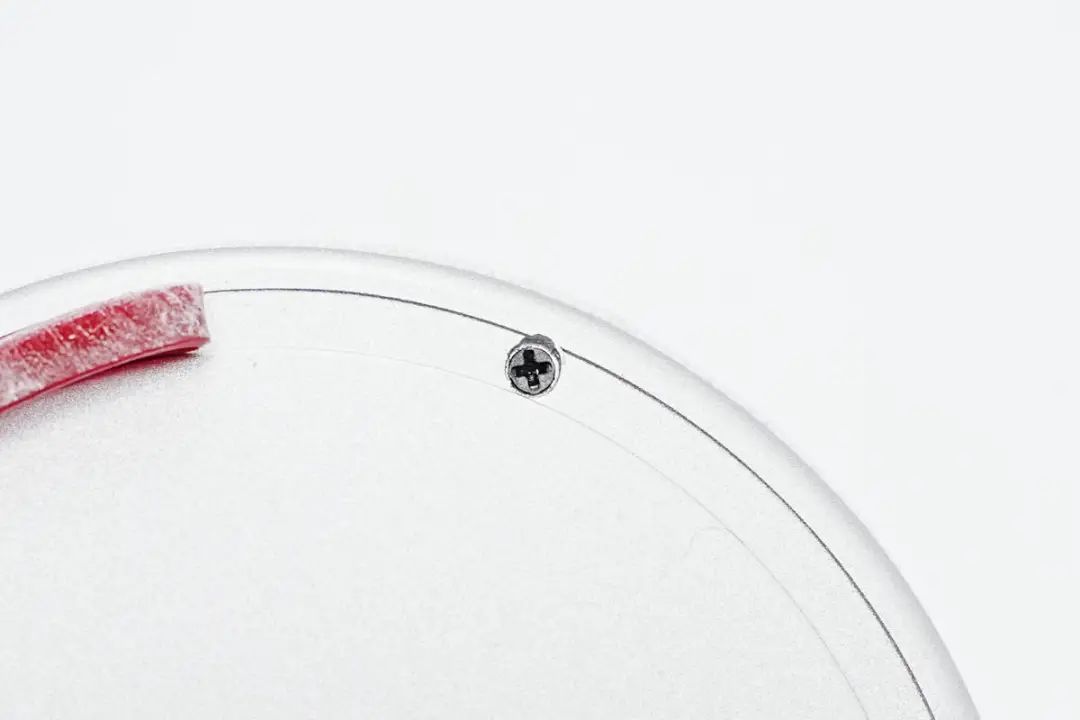

固定螺丝隐藏在红色胶垫下面，撕开胶垫露出螺丝。

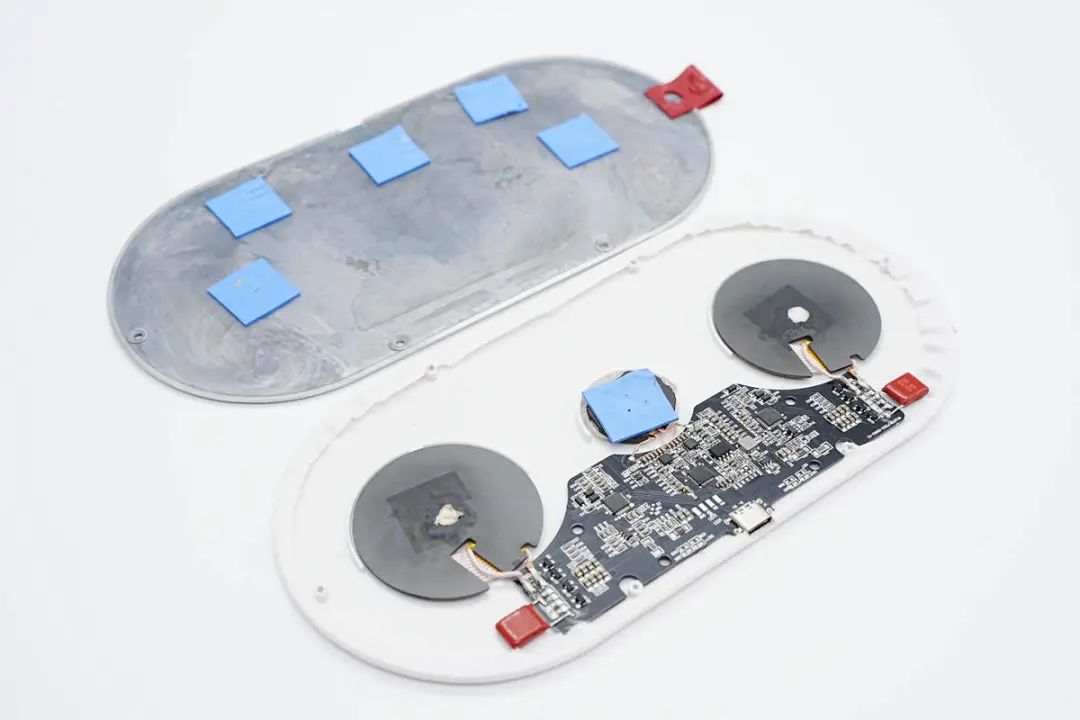

拧下螺丝拆下后盖，对应无线充电线圈和无线充电主控的位置粘贴导热垫，利用铝合金后盖散热。

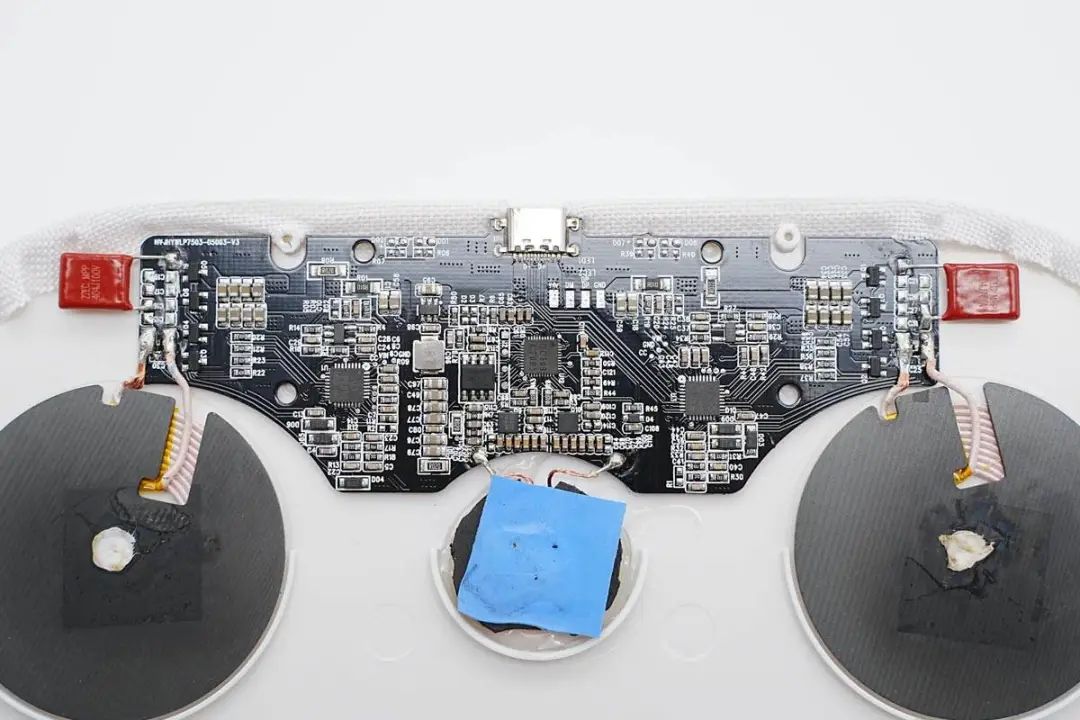

无线充内部为一块PCBA，分别连接三个无线充电线圈。
PCBA模块采用胶水固定在外壳内部。

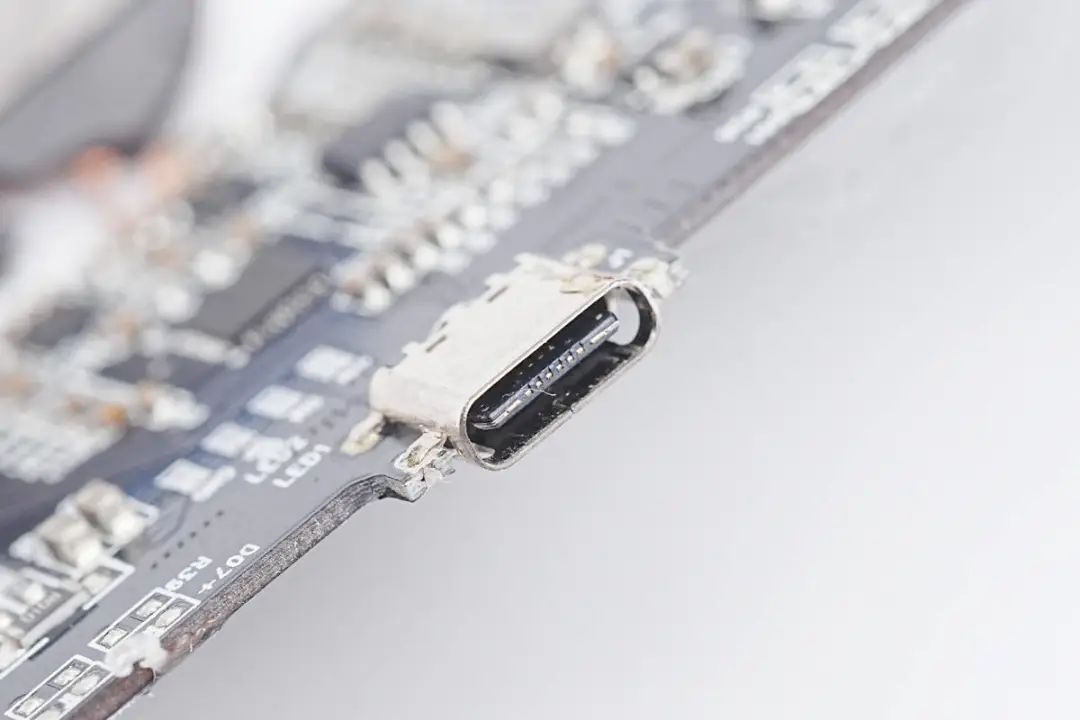

输入端USB-C母座采用沉板焊接固定。

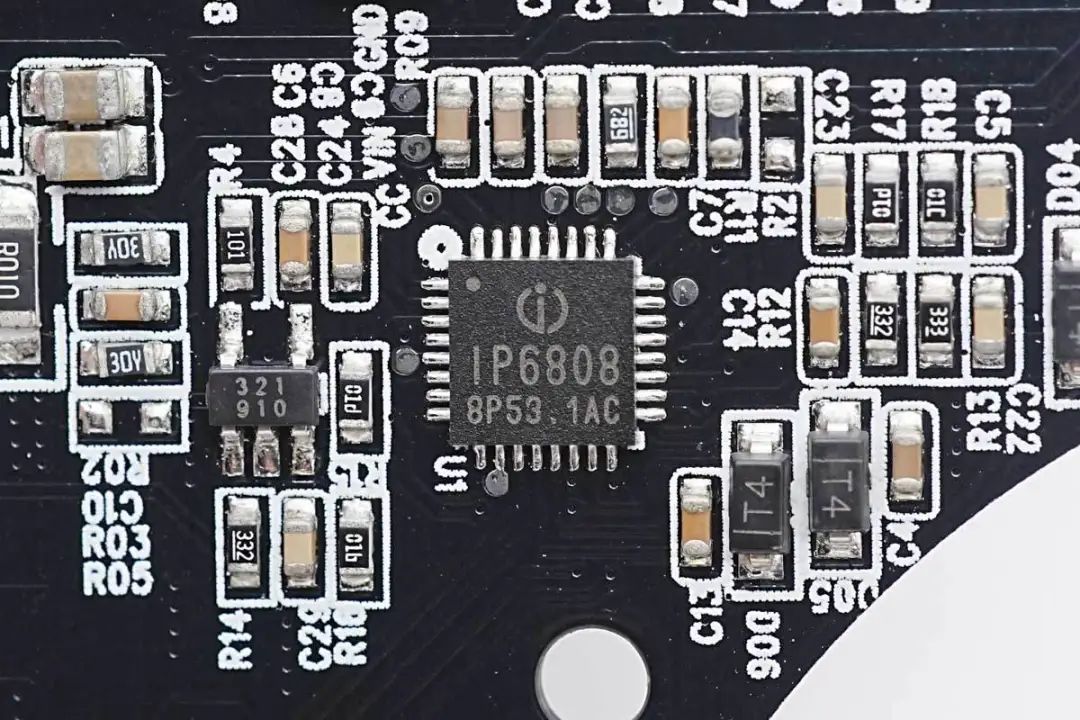

无线充主控芯片采用英集芯IP6808。这是一款无线充电发射端控制SoC芯片，兼容WPC Qi V1.2.4最新标准，支持A11线圈，支持5W、苹果7.5W、三星10W无线充电。IP6808内集成全桥驱动电路和电压电流两路ASK通讯解调模块，集成度很高，有效帮助降低方案尺寸和BOM成本。这颗IP6808还用于快充取电功能。

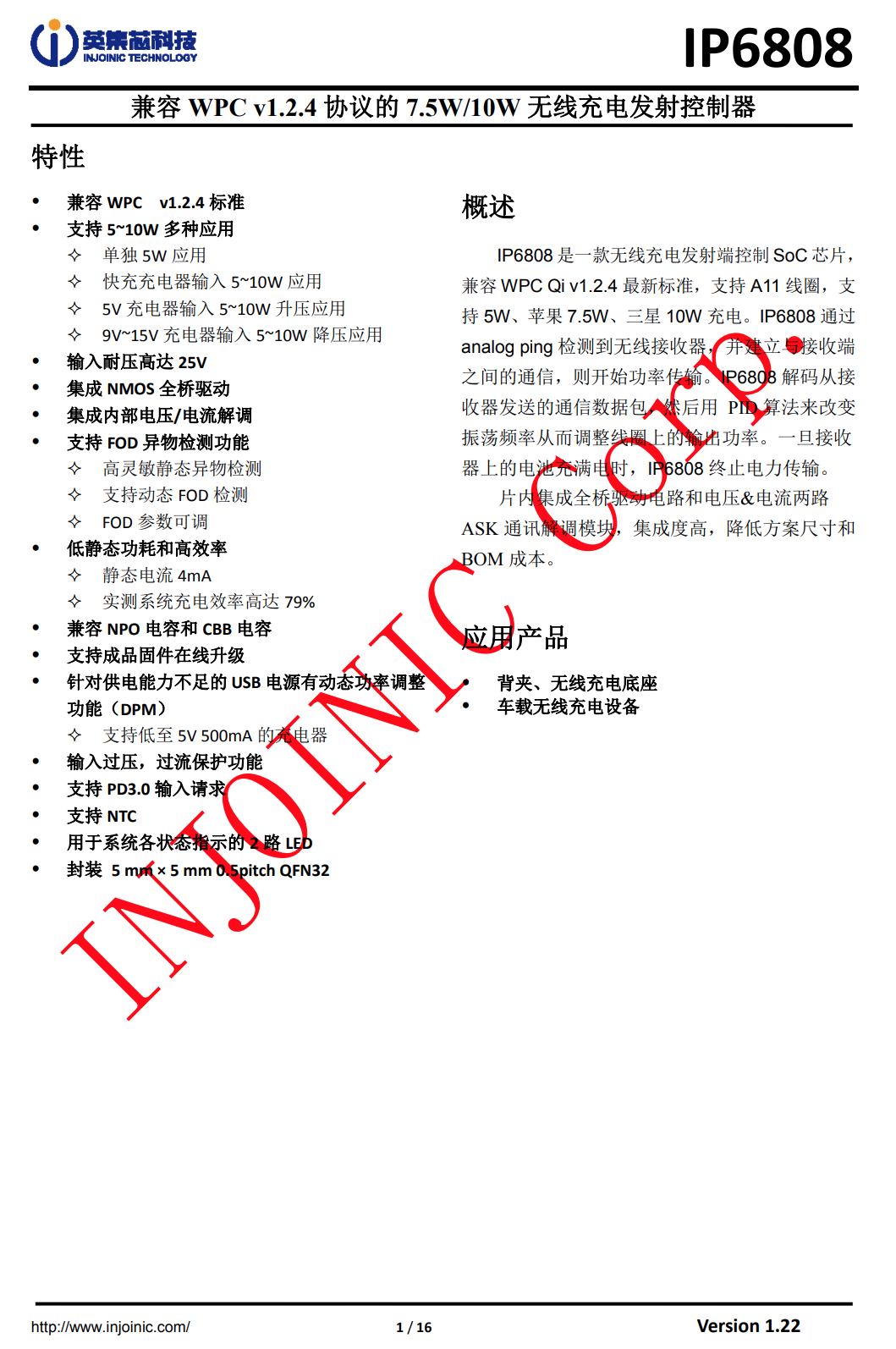

英集芯IP6808资料信息。充电头网拆解了解到，采用英集芯IP6808的无线充产品还有TEGIC 8000mAh无线充移动电源、麦泡POP CANDLE多用途无线充电宝、巧友6500mAh易捷磁能无线充电宝、omnicharge OMNIMOBILE 12800 PRO移动电源、摩米士Q.POWER Plug三合一充电器等。此外，英集芯的无线充、快充芯片已被数十款产品采用。

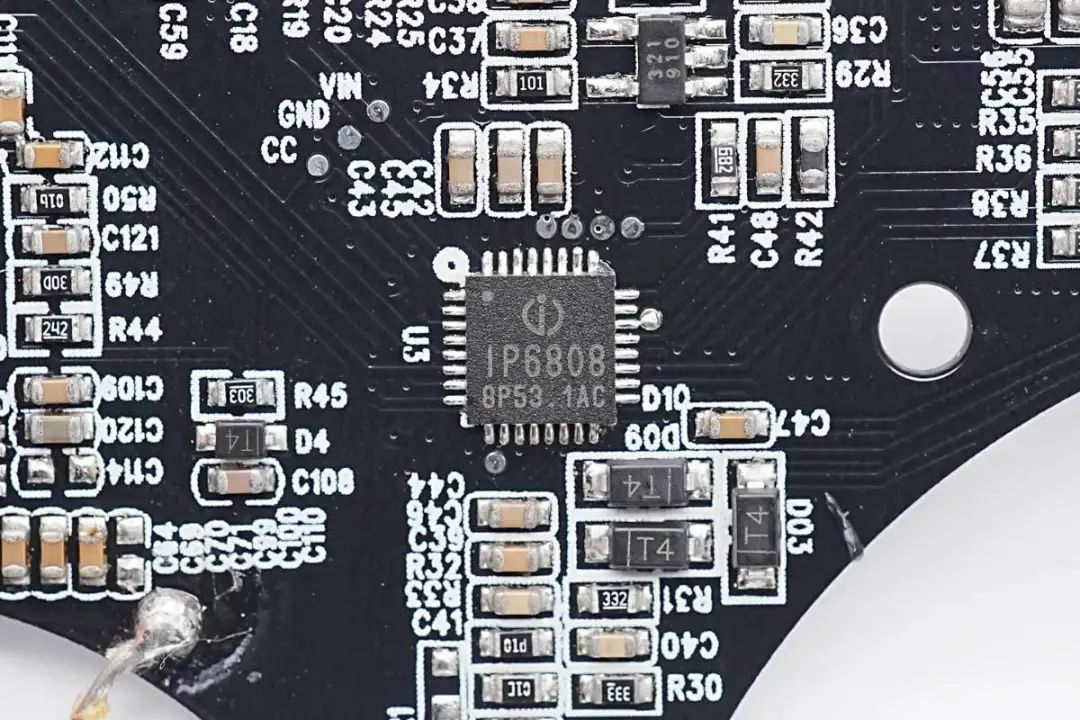

另外一路无线充电也是采用英集芯IP6808无线充电主控。

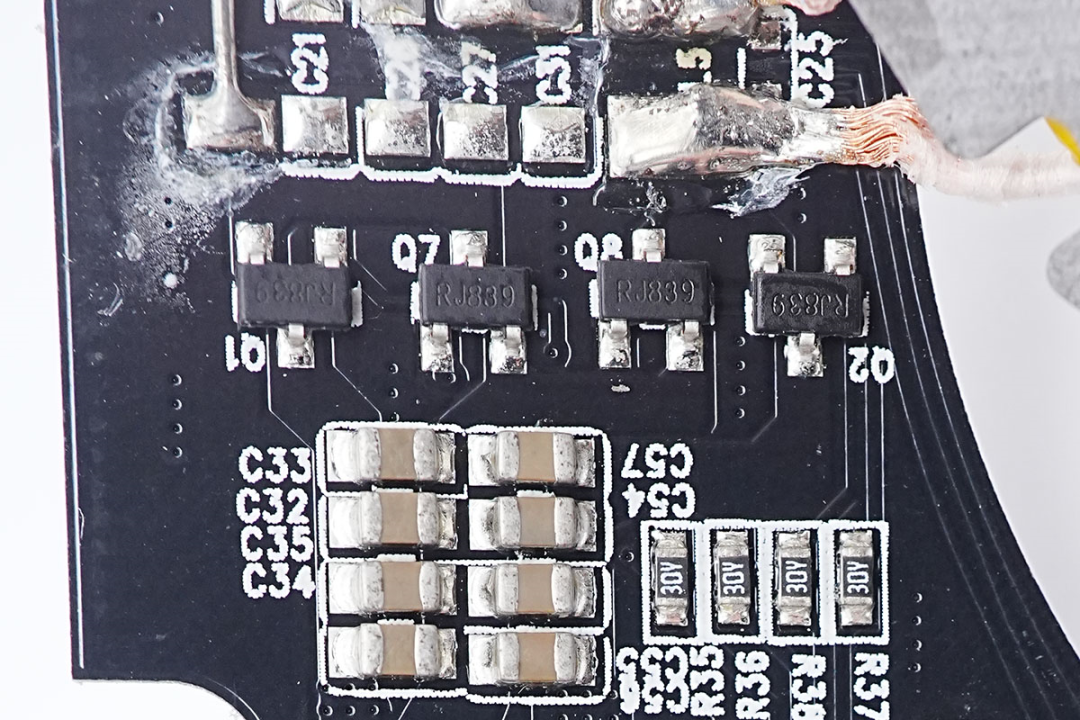

两侧各四颗无线充电功率管丝印RJ839，来自锐骏半导体，型号RU207C，耐压20V，导阻10mΩ，采用SOT23封装。

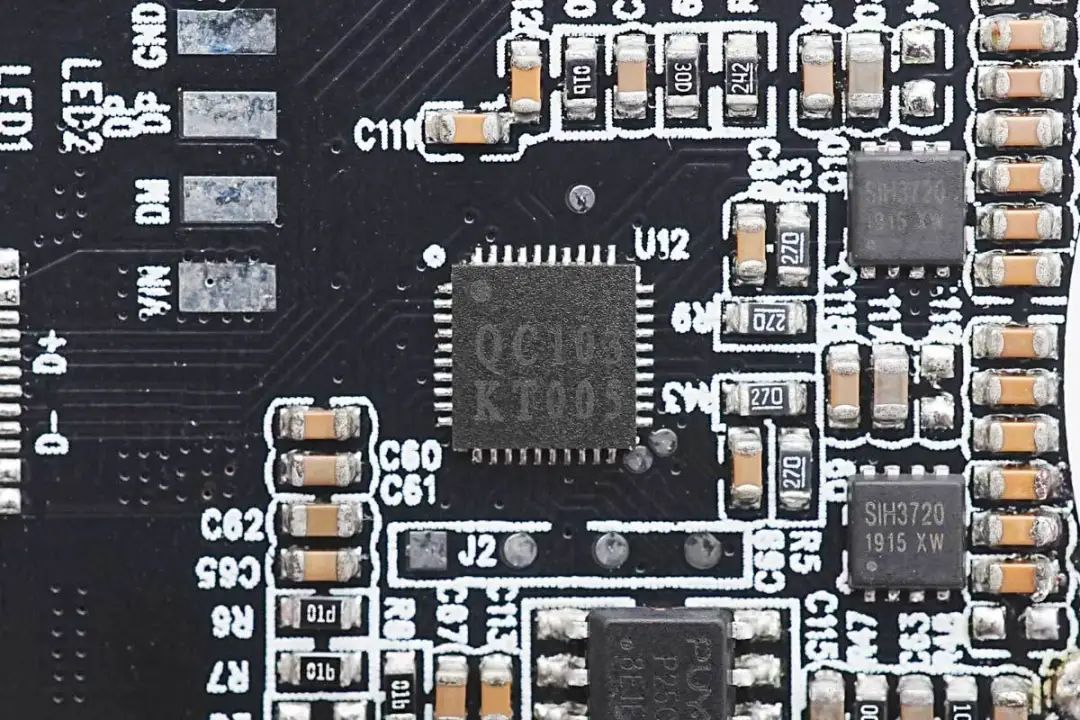

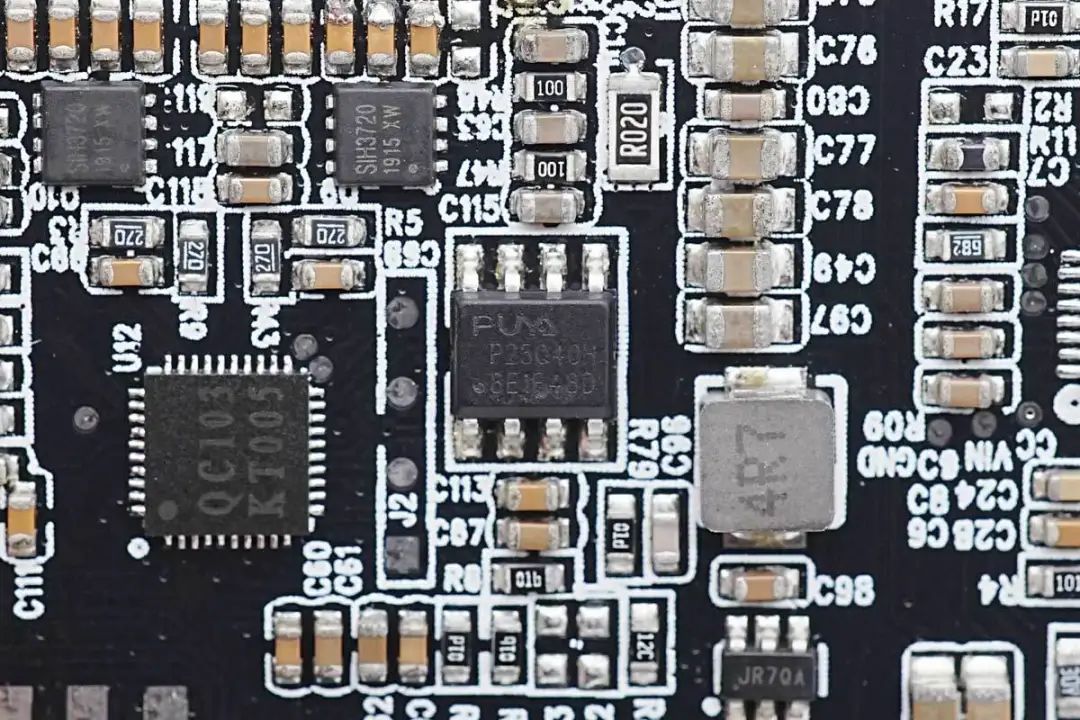

用于手表无线充电的主控芯片丝印QC103。

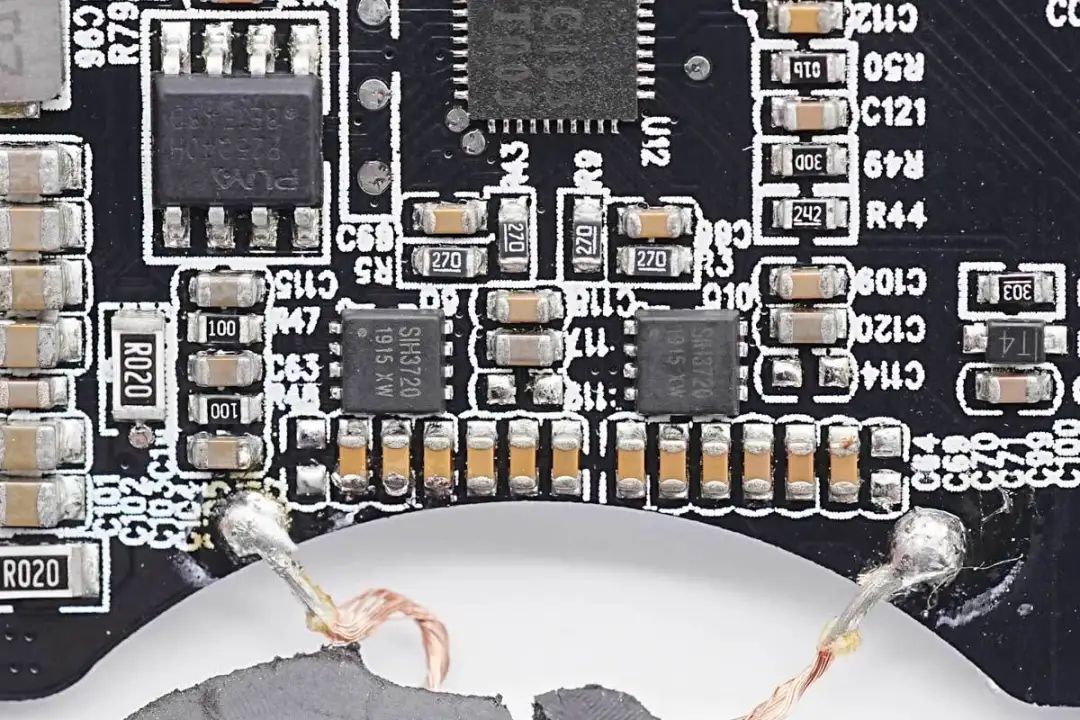

无线充电功率管来自美莱创新，型号SIH3720，为双NMOS，耐压30V，导阻15mΩ，采用PDFN3*3封装。下方为谐振电容，采用多颗MLCC并联。
为手表充电的无线充电线圈特写。
一颗存储器，用于存储配置信息，来自普冉，P25Q40H。

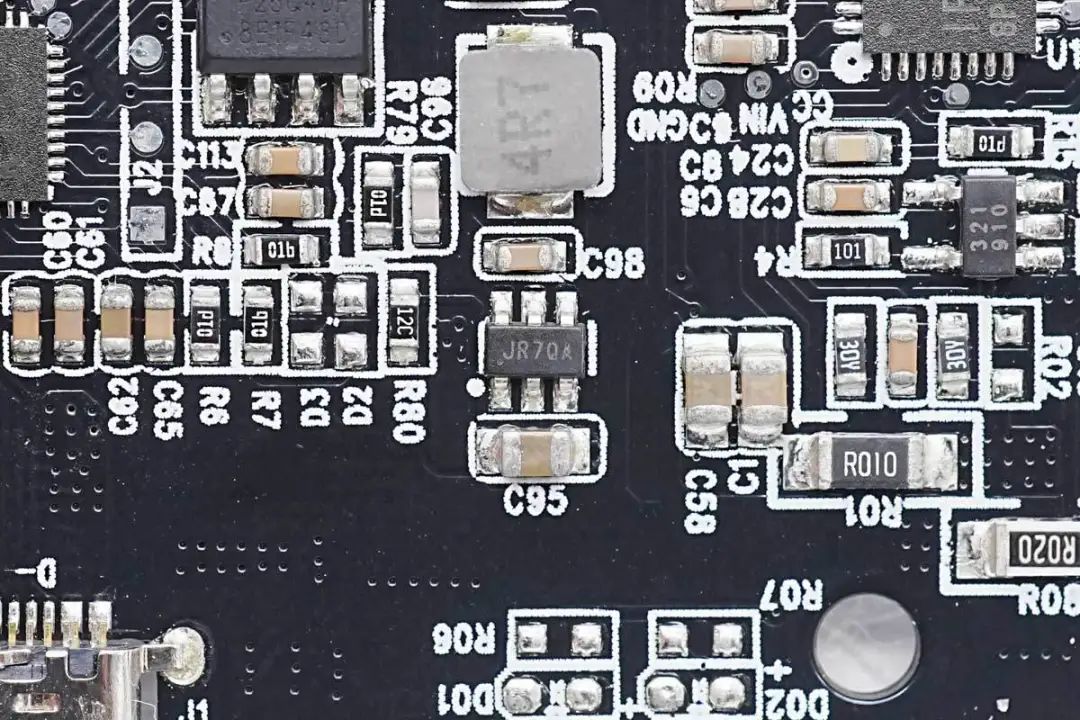

用于为无线充电主控供电的降压芯片丝印JR7QA。

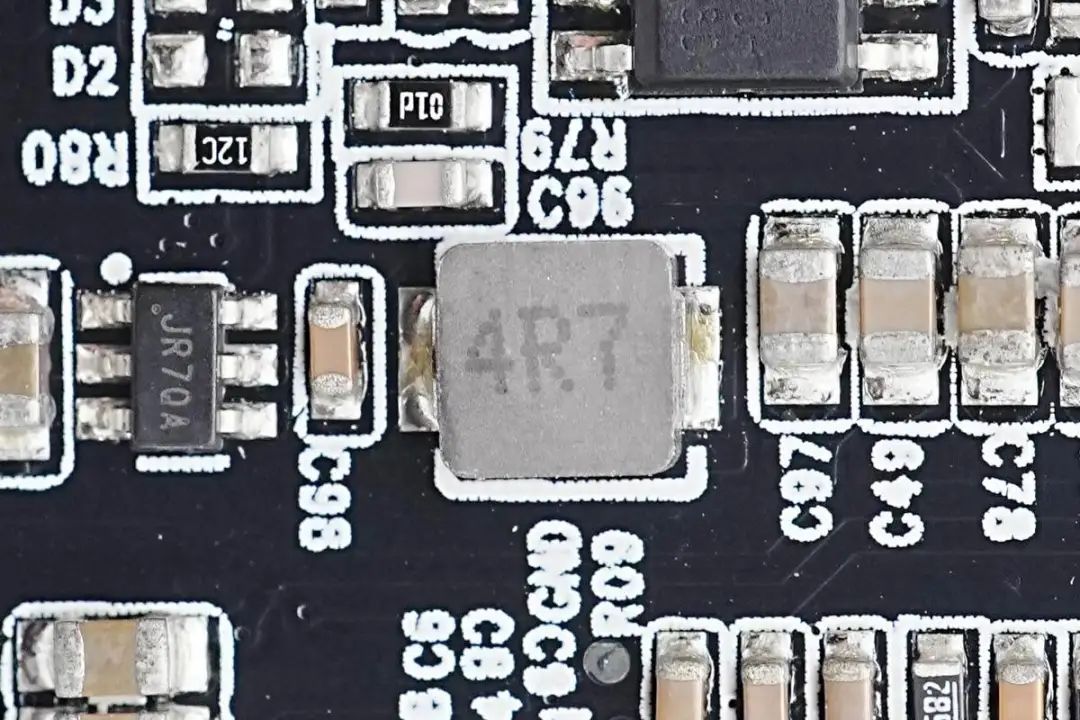

4.7μH合金电感用于降压。

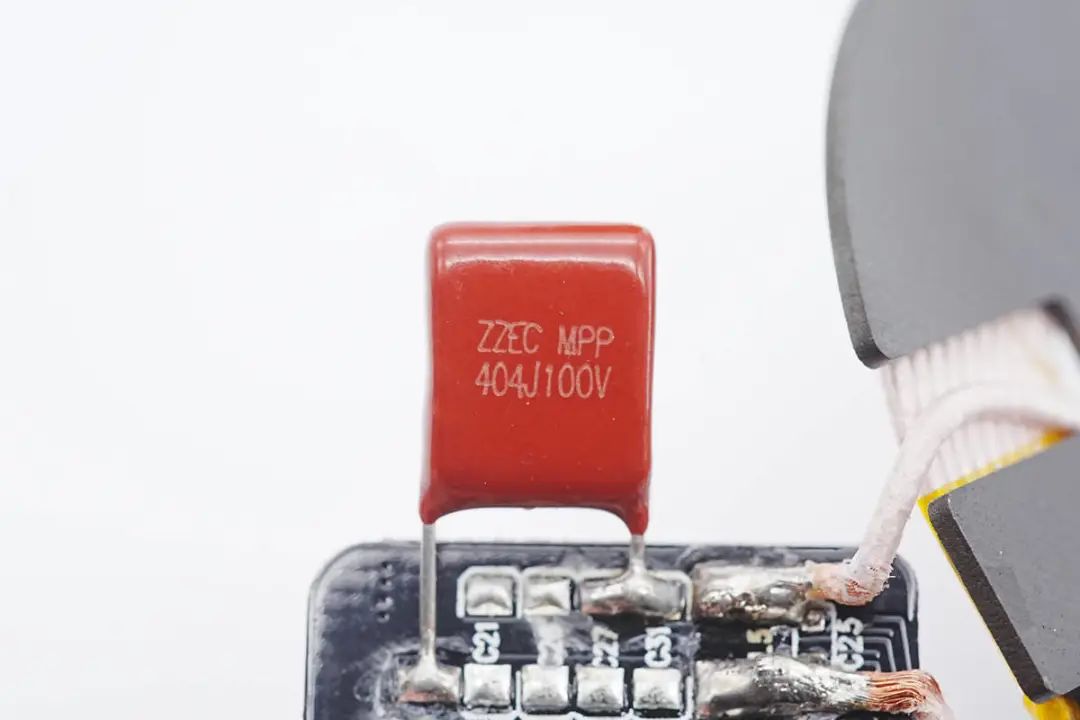

用于手机和耳机无线充电线圈的谐振电容来自科雅，为ZZEC系列无线充专用电容，规格为0.4μF 100V。

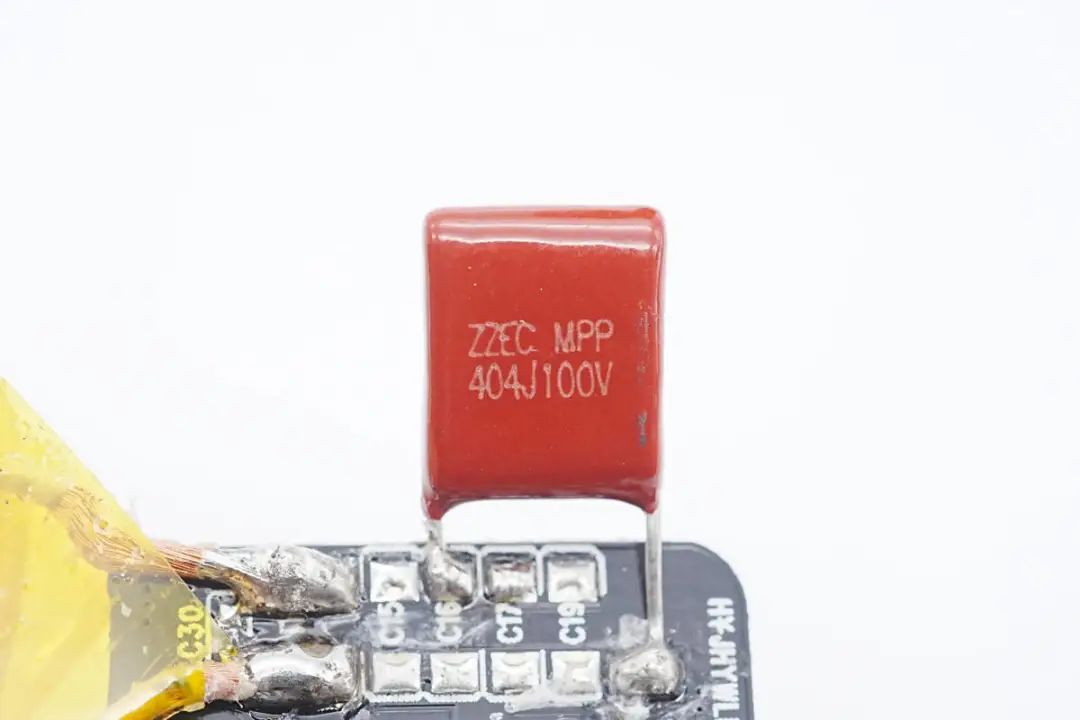

另一路谐振电容规格相同。

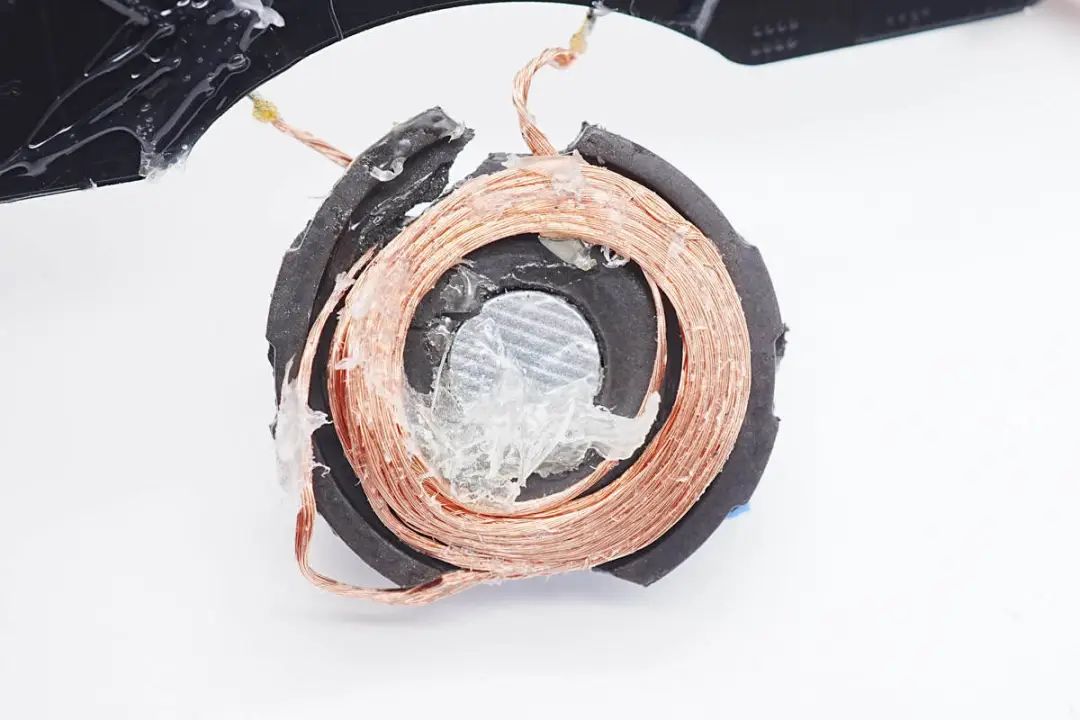

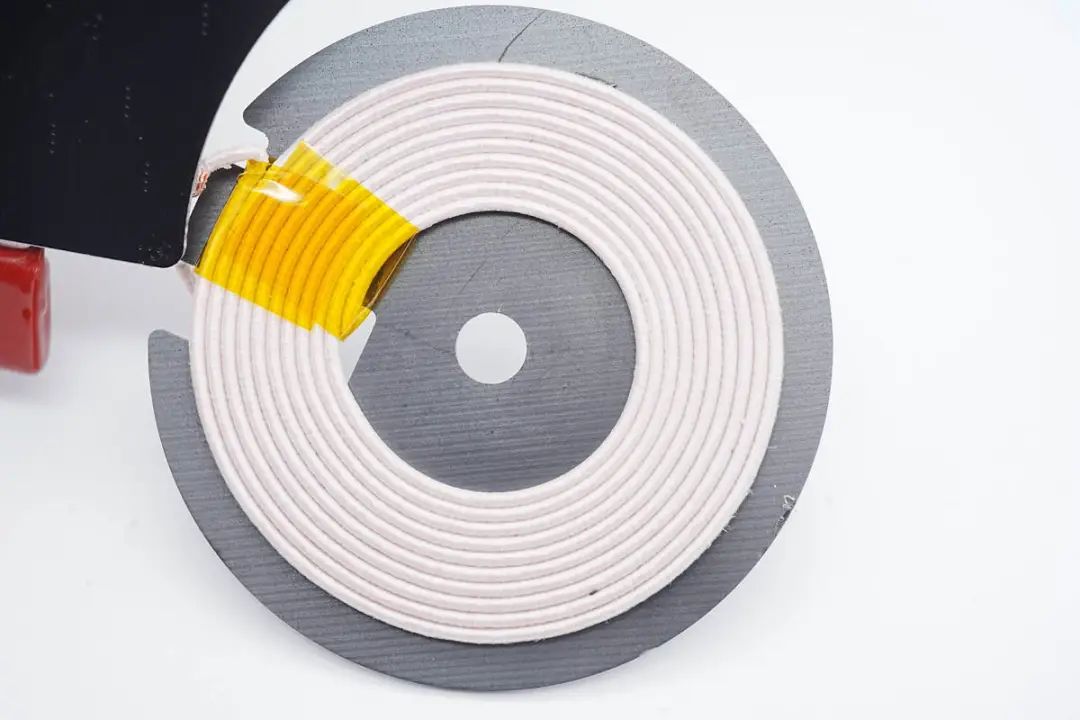

无线充电线圈采用纱包线绕制，并缠绕胶带固定。

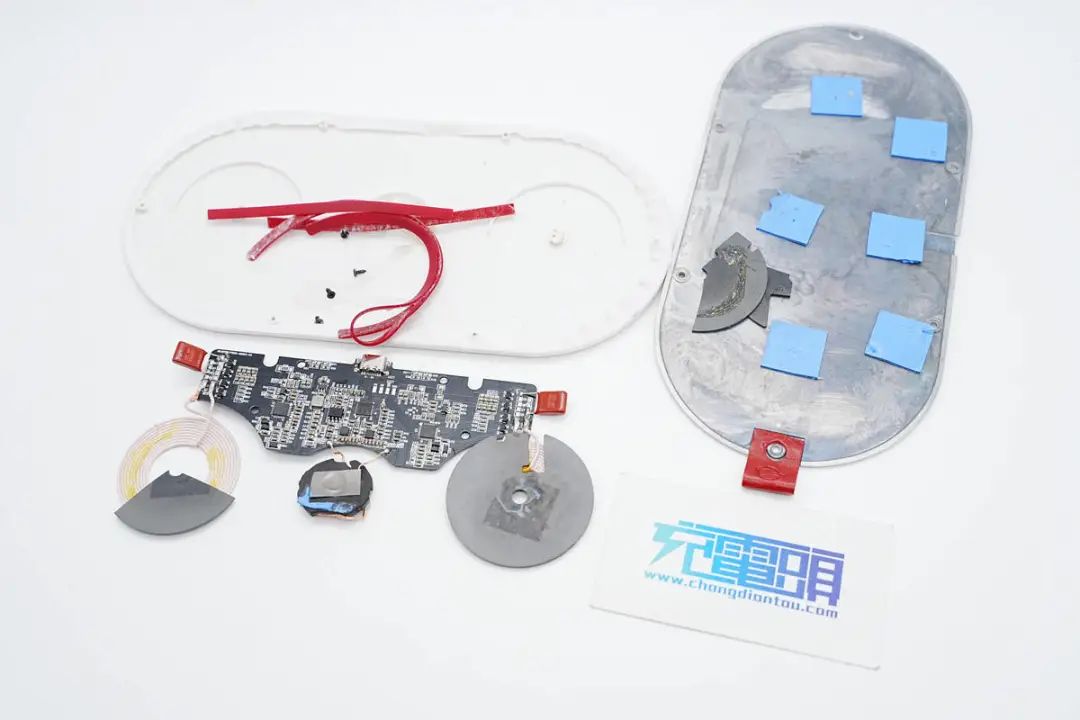

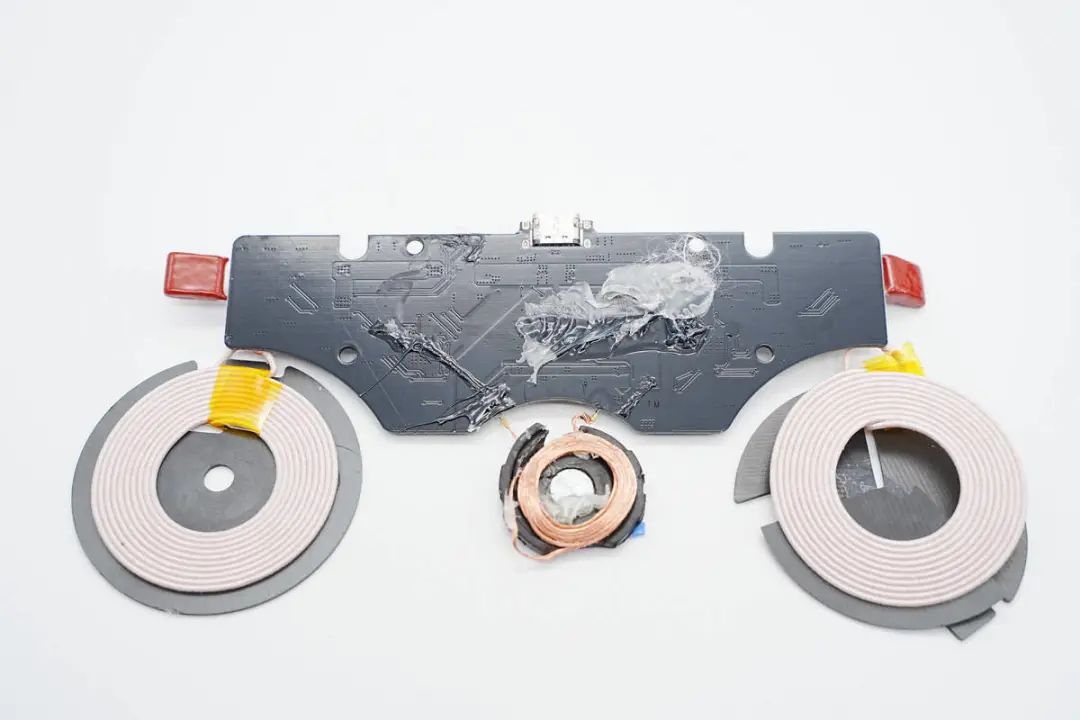

全部拆解一览，来张全家福。充电头网拆解总结
HardCider Labs这款无线充电器采用平板造型，内置三线圈支持苹果手机，手表和耳机充电，包装内还配有PD快充，采用USB-C接口供电，即可使用自带充电器，也可使用其他充电器，一站式解决苹果设备充电问题，使用非常方便。充电头网通过拆解了解到，这款无线充内置三路无线充电芯片，其中两路为英集芯IP6808，内部集成无线充电主控和驱动器，并集成快充取电功能，集成度高。
