“01提 问简 介:如果你是一个急性子的电子狂热者,那么快速PCB制作是一个可以让你把硬件开发变得跟软件开发一样容易的技术。掌握它,就可以事半功倍,抚平你那躁动的狂野心灵。
关键词:PCB,快速制版,热转印
最近有同学问:如何快速制作PCB板?
▲通过快速制版进行MM32F3277的测试02快速制版实际上,快速制版的方法有很多,比如以下几种:
这种方法就是使用物理雕刻的方法,将PCB板上的引线和焊盘与不要的敷铜分离开来。当然,如果没有这样高昂专业设备,也可以使用美工刀自行刻画,对于一些非常简单的电路还是可以的。

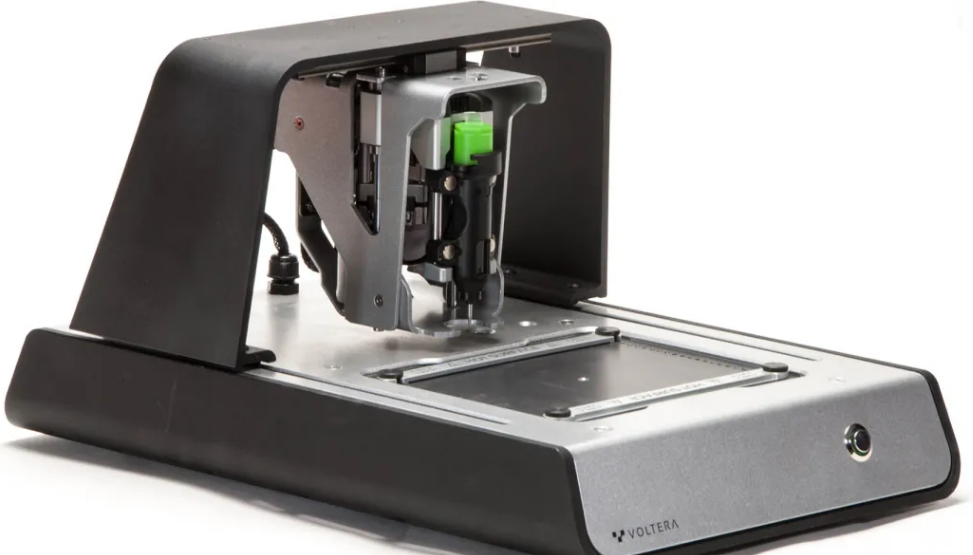

▲用于快速制版的雕刻机特殊情况下,也可以通过高功率激光来对PCB铜层进行雕刻,这适应于一些特殊基材电路板,比如陶瓷基材PCB、铝基材PCB的制作等。

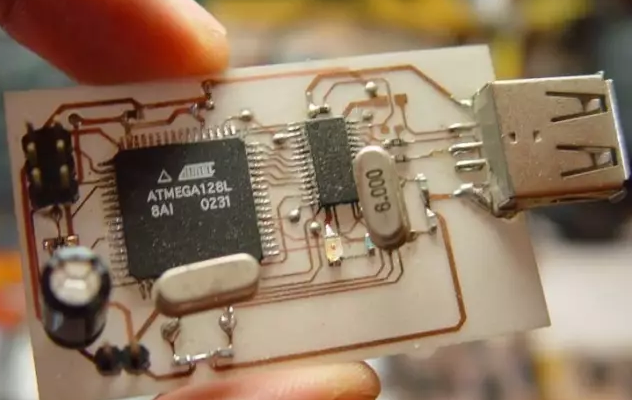

这一大类方法所采用的原理与传统的PCB生产工艺类似,都是在PCB的敷铜面上,通过曝光、热转印、喷墨打印、油笔手绘等方式将需要保留的焊盘和引线覆盖住,然后再使用化学腐蚀的方法将其余的敷铜去掉,从而形成可以使用的PCB。

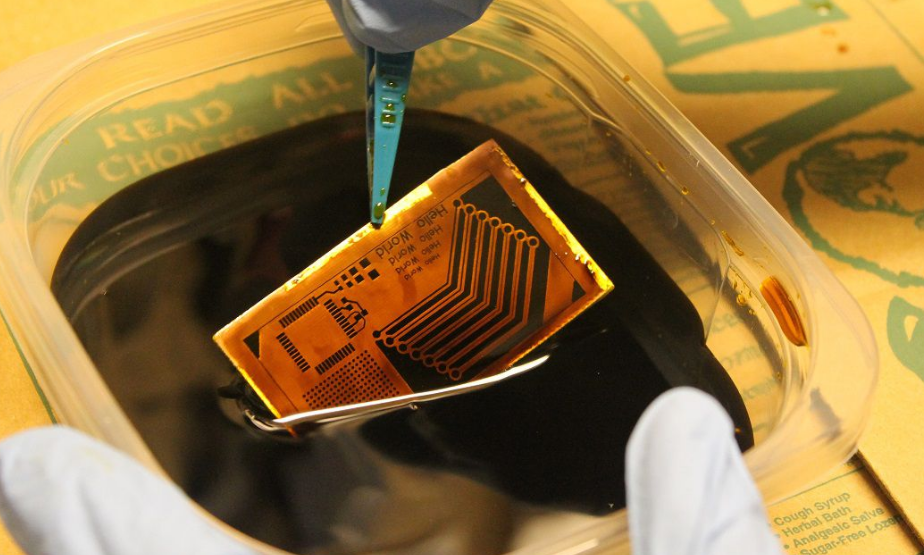

▲通过三氯化铁腐蚀电路板其中:
曝光方法:需要专用预涂抹感光胶的PCB板,使用紫外线灯完成曝光。之后还需要经过显影和腐蚀两个步骤才可以获得电路板;
热转印方法:只需要通过激光打印机将PCB线路图打印在热转印纸上,然后通过特定的热转印机将墨粉固定在PCB覆铜层上,经过腐蚀便可以获得所需要的电路板;
喷墨打印:是需要特殊改造的喷墨打印机[1],将线路直接在PCB上进行打印;
油笔绘制:最简单,只需要使用普通的油性标记笔,再加上心灵手巧的绘制,便可。

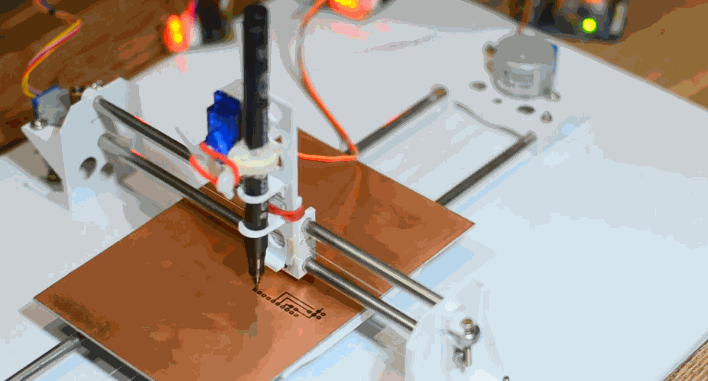

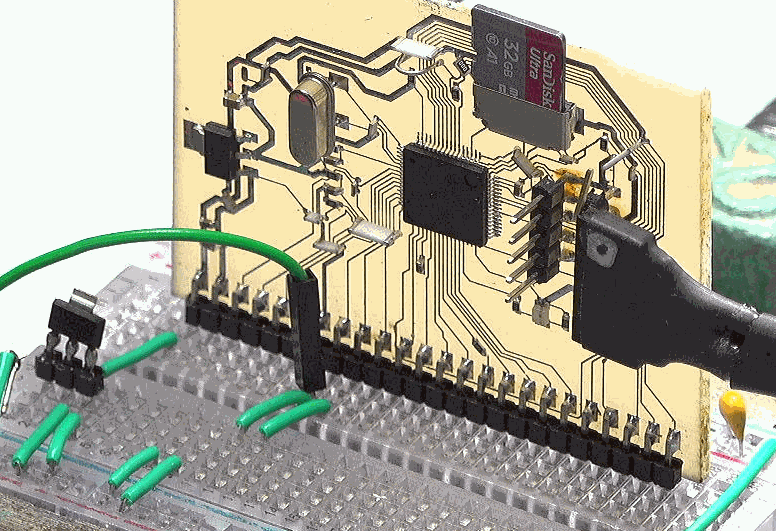

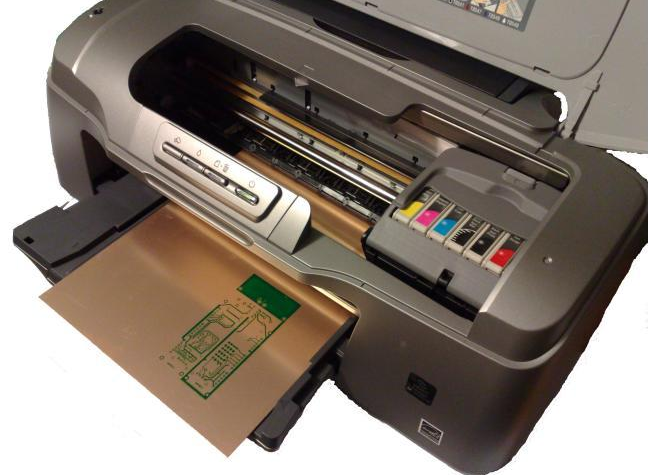

▲Epson R800改造后的喷墨打印机在PCB上打印电路图另外,绘制电路图,也可以使用步进电机带动油笔在电路板上完成电路的绘制。

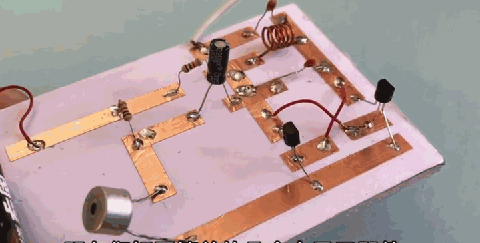

▲利用步进电机在电路板上绘制电路图对于一些引线比较简单,通过电流比较大的电路,可以通过铜箔胶带进行粘贴。

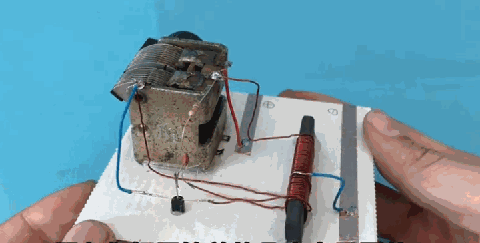

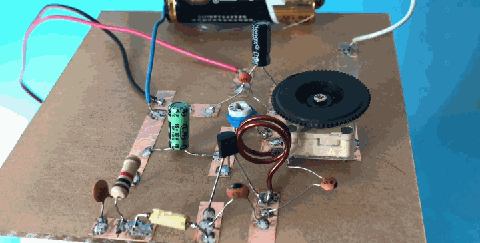

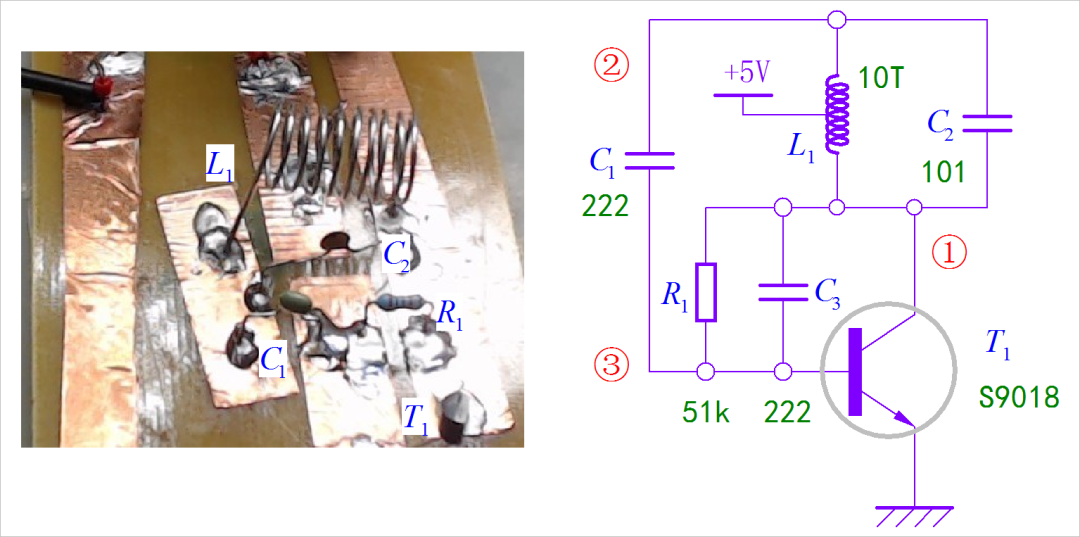

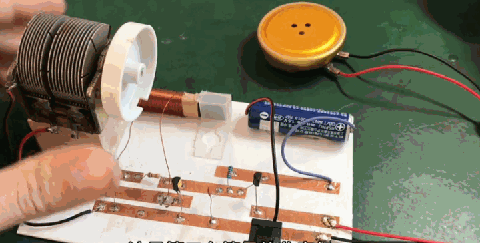

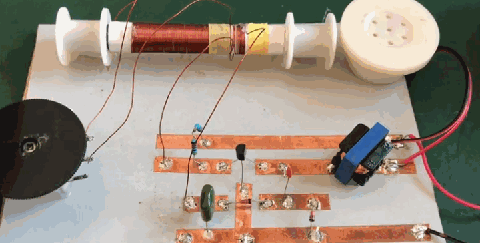

▲使用铜箔粘贴形成的测试电路下面是来自西瓜视频中Love机械电子[2]中的一些通过粘贴铜箔简易制作方法所制作的实验演示电路:





这是在墨水中加入一些纳米银粒子,使得墨水可以快速变干并导电,形成导电的金属薄膜。在此基础上,可以形成所需要的电路。
▲导电墨水这种方式所形成的电路,其优点是可以在任何物体表面形成所需要的电路,但线路的宽度比较大,而且线路的电阻较大,适合于一些简单的控制信号电路制作。
▲导电墨水形成的电路实现电路的最高境界,那就是没有电路板的电路。实际上,在早期的电路制作中,由于电子元器件的个头都比较大,电路则使用引线直接在元器件管脚之间进行焊接的。现在的器件比比较小,在特殊的情况下,去除电路板可以大大缩小电路的体积的。

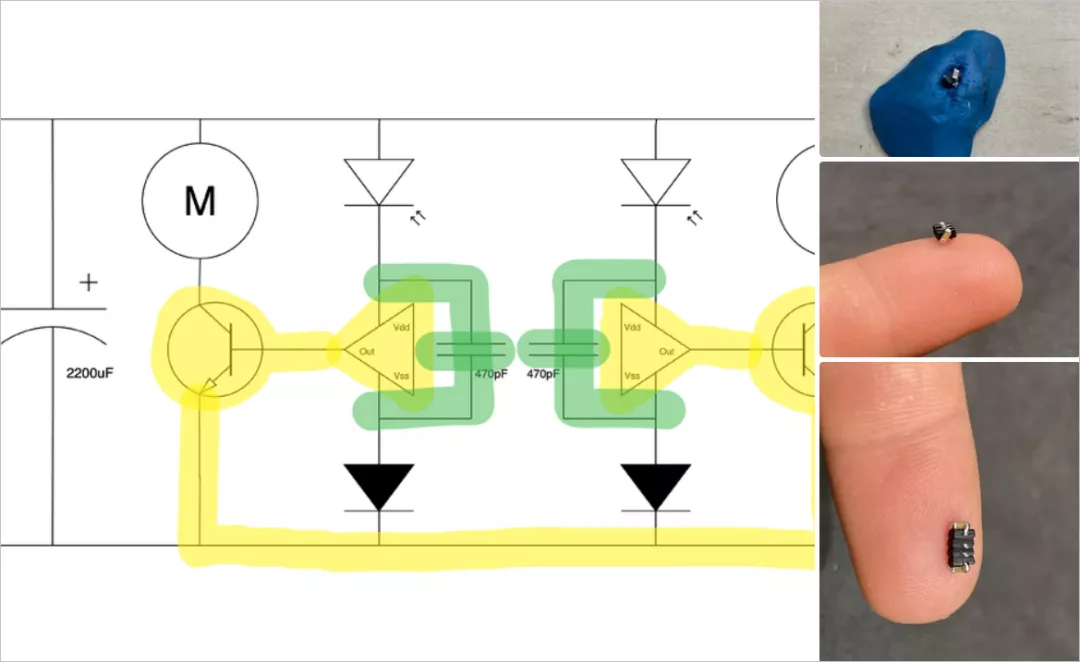

下图展示了利用橡皮泥固定,将八个表贴器件焊接形成双电机驱动电路。

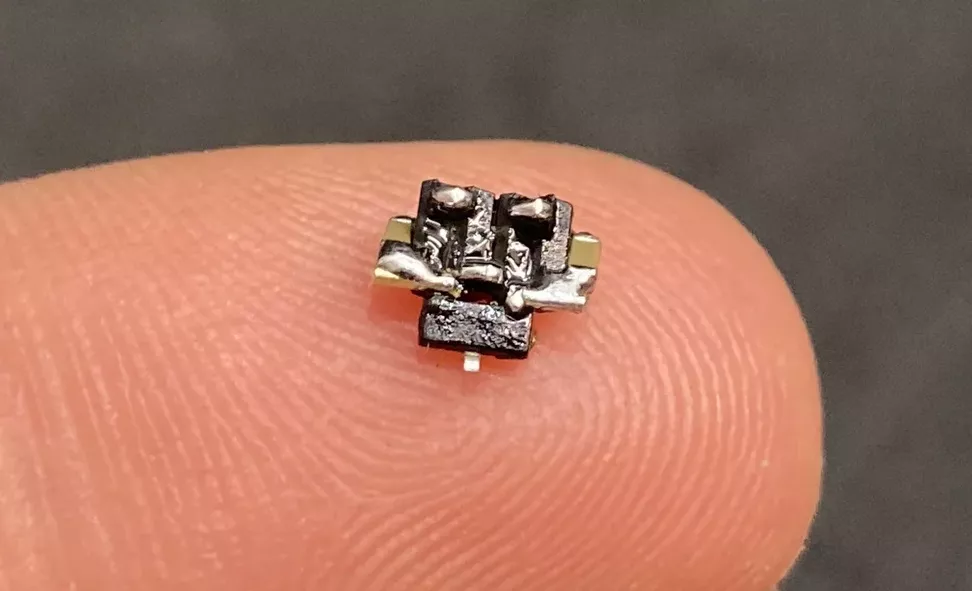

▲直接表贴器件焊接形成微小的双电机驱动电路

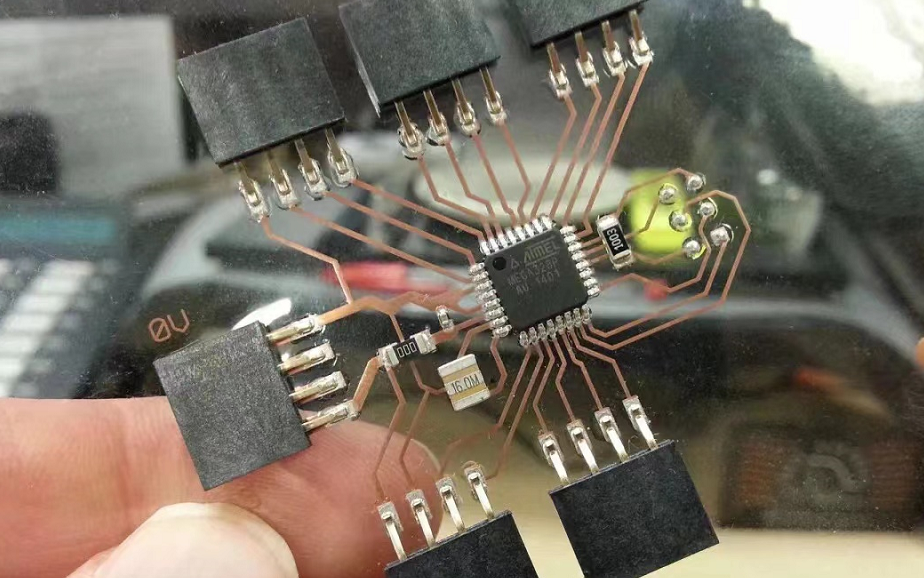

▲无电路板的电路下面的这个电路看起来好像没有电路,实际上它是玻璃基板的电路,是有电路板的。
▲玻璃基板的电路在我的工作中,我所喜欢的快速制板方法,还是利用热转印方法。它不仅制作起来非常快速,基本上可以在一分钟之内完成电路板制作[3],而且所需材料非常便宜。

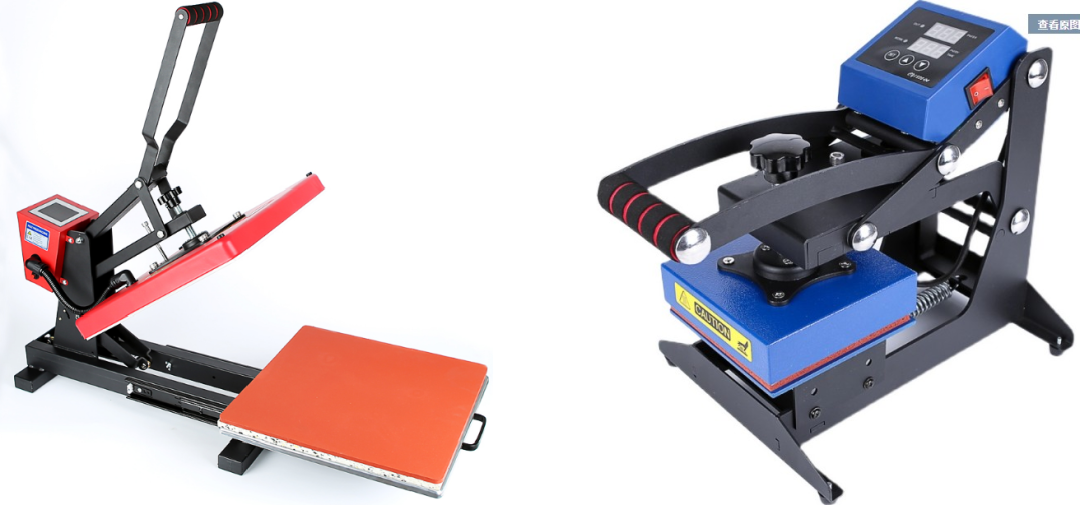

其中,热转印机的价格也非常便宜,只有几百块钱。至于其它的耗材,都是可以很容易获得的。
▲热转印机正是这种方法的快捷,满足了急性子工程师们的需求。具体制作方法,可以参见文末“阅读原文”。

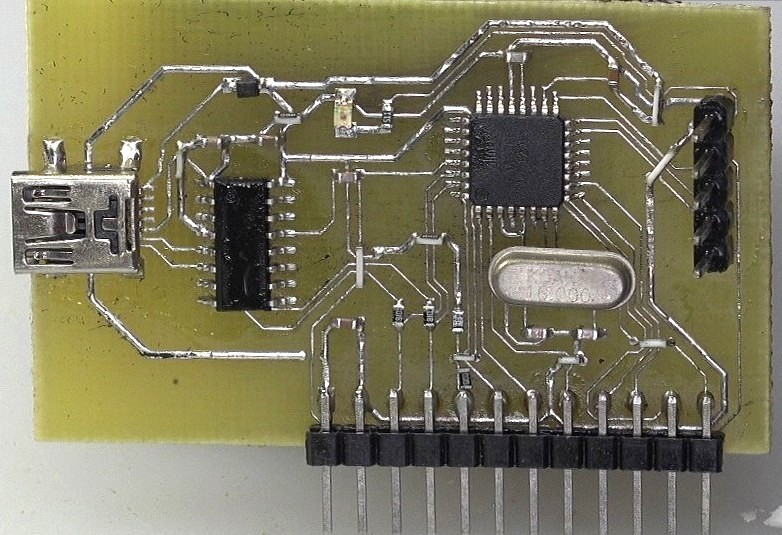

▲热转印一分钟制板方法为了即省时,又能够获得高精度的电路板,其中有一个小秘密,也就是可能大多数制作PCB的人往往忽略的,那就是采用覆铜层薄的PCB进行电路板的制作。
在电路板减肥-使用减铜后PCB在热转印制版中的效果[5]对于不同敷铜厚度的PCB制作电路板的效果进行了对比。可以看到经过减铜之后的薄PCB可以实现线宽4mil的电路制作。这已经达到了普通PCB生产工艺的标准了。
▲一分钟制版所获得到的电路当然,为了达到双面板的效果, 灵活使用0 Ω[6]电阻是一项经验与灵感融合的办法。
※总 结 ※如果你是一个急性子的电子狂热者,那么快速PCB制作是一个可以让你把硬件开发变得和软件开发一样容易的技术。掌握它,可以事半功倍,抚平你那躁动的狂野心灵。
