手把手教您开发Lwip以太网-网卡选型篇

夏天快要过去了，这是个凉爽的时节，小编的心情比较愉悦。

废话不多讲，进入正题。

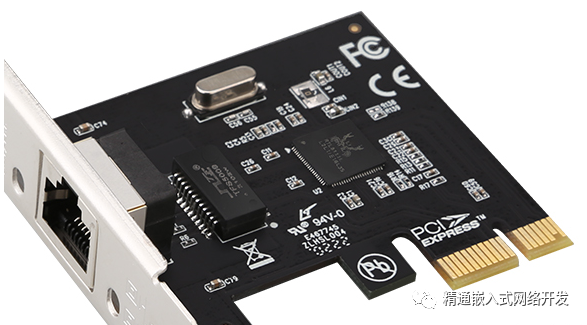

网卡选型

在设计以太网产品时，首选要选型网卡，小编对当前网卡/泛网卡的做了归类，方便大家理解，

1、PHY（DP83848、LAN8720A、LAN8710A）

2、独立以太网控制器（ENC28J60、ENC424J600、DM9051、CBM1001A-Q）

3、集成协议栈的以太网控制器（W5500）

4、可编程的集成以太网控制器的单片机（）

小编把泛网卡分为4种类型，第一种PHY是纯物理层的收发器，向上对接MAC层（MII/RMII），向下接隔离变压器+网口座(百兆是4根线，TX+，TX-，RX+，RX-)，代表型号为TI的DP83848，Microchip的LAN87x0系列；
独立以太网控制器是集成了MAC+PHY层，向上对接MCU，常用上行接口有SPI或并口，向下对接变压器+网口座。代表型号Microchip的ENC系列，联杰的DM9xxx，芯佰微的CBM1001A-Q。
第3种比较奇葩（但真心好使），是集成socket协议栈的以太网控制器，它将整套协议栈（通常是IP层）集成到片内，用户只需要在代码中执行Socket_send，Socket_recv即可，但也需要自行实现DNS，DHCP，HTTP；上行硬件接口为SPI口，向下对接变压器+网口座。代表型号是棒子的W5500等
最后是带以太网控制器的单片机，厂家将独立以太网控制器，集成到了MCU这1颗片子内，用户在上面编程即可。

网卡的参数

速率：小编一般使用10M或100M网卡，单位是bit/秒。

接口1：RMII和MII，注意RMII的信号线多，时钟速率为50MHz；MII的线多，时钟速率只要25MHz

接口2：如8位或者16位并口

时钟：由于MAC和PHY的接口需要25M时钟。这样电路上一般要带25M晶振（也可倍频生成，也可共用MCU时钟），比如ENC28J60，W5500系列

发热：网卡工作器件，都会有较大发热，但表面一般不超过45摄氏度

工作温度：有工规和商规之分，工规是-40~85度，商规是0~70度

成本计算

独立以太网控制器：国产10-20元，进口在20元以上

PHY：2~10元

W5500：10元以上

同样的型号，工规和商规的价格差别会比较大。小编这里告诉大家，选型要综合考虑成本和场景。

布线要求

在PCB Layout时，需要注意几点

1、通讯信号线尽量短

2、供电充足，电源引脚处多放滤波电容

3、VCAP引脚处放置合规的大电容

4、布板注意散热，尽量整块的地

好了，小编暂时写到这里。网卡选型要根据当前方案的MCU等特性，综合考虑成本，可靠性，场景去选择合适的一款网卡。
