100米、300米远距离HDMI信号如何实现？

正文

首先我们了解下最新的HDMI2.0b的特点：

1.支持（HDR）高动态范围视频传输

2.高达18Gbps宽带

3.分辨率增至4K，3840*2160分辨率和50FPS，60fps帧率。

4.高达32个音频通道，畅想身临其境的多维音频体验。

5.高达1536khz的音频采样率，提供最高的音频保真度。

6.同步传输双视频流，让不同用户在同一屏幕上观看不同视频。

7.同步传输多个音频流至多个用户（最高可达4个）

8.提供广角影院21:9宽高比的全新体验

9.动态自动声画同步

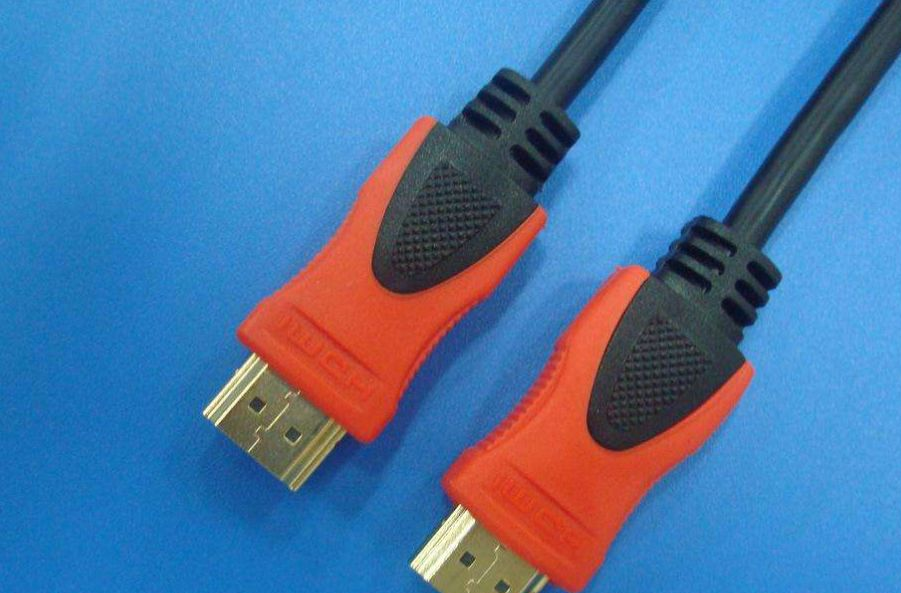

一般的HDMI信号传输30米以下，那么对于质量一般的线材大约传输的最大距离15米至20米左右，对于质量好的HDMI线可以传输25米以上，甚至30米，如果只是单纯的传输HDMI信号到显示设备上，HDMI信号不经过其他设备的话，总长度在30米以内的话，建议距离越长需要选择越好的线材。

HDMI延长器方式实现远距离传输

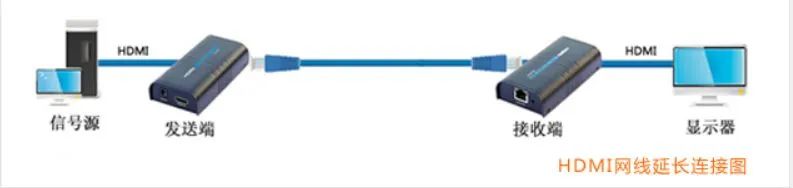

HDMI网络转换延长器

1、HDMI信号不经过其他设备（传输120米)

HDMI信号一般无法直接用HDMI线材传输到30米以上，市场上也几乎没有30米以上的HDMI成品线。我们可以采用网线延长信号的方法，用HDMI网线延长器来将信号延长，HDMI网线延长器分为发送端（HDMI输入，网线输出）和接收端（网线输入，HDMI输出），可以延长100米（5类网线）、120米（6类网线）。

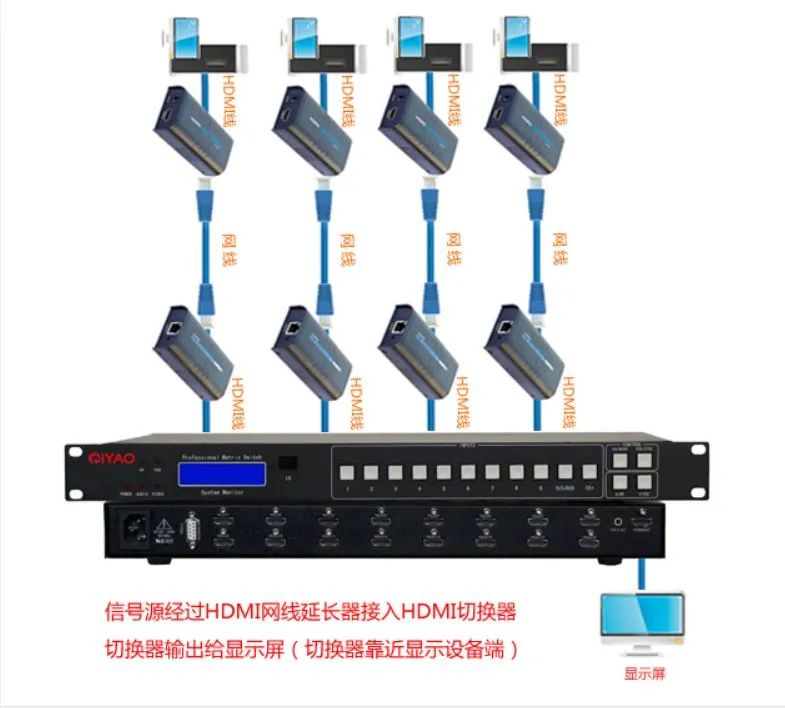

2、HDMI信号中间需要经过其他设备（传输60米）

如果从信号源到显示屏中间需要经过HDMI图像处理设备的话（如HDMI分配器，HDMI切换器，HDMI矩阵等等）。

一般情况下，建议将HDMI图像处理设备放在中间，使得信号源到HDMI图像处理设备的距离和HDMI图像处理设备到显示屏之间的距离尽量相等，设备支持输入30米的HDMI线，支持输出30米的HDMI线，一共可以传输60米，产品本身带有增强和放大HDMI信号，能够保证图像高质量和长距离的传输。

HDMI IP延长器

HDMI IP延长器带ip协议的多宽带的线材在里面，可以实现ip拨号功能，免除网线的使用。

HDMI IP延长器一发多收，通过路由器或者交换机最多可以做一个发射TX，254接收端RX的信号同时传输。

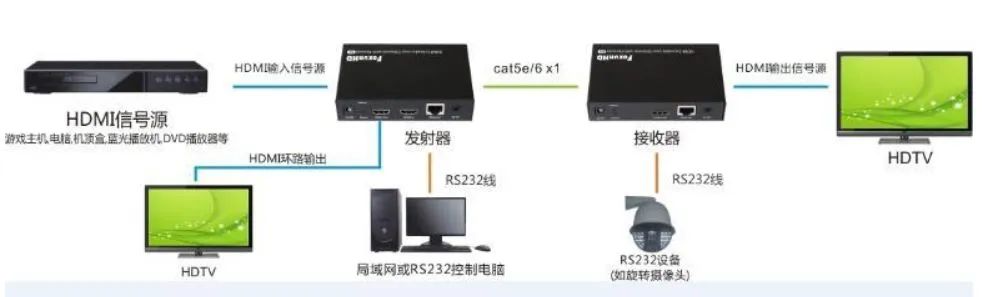

一对一传输链接方式

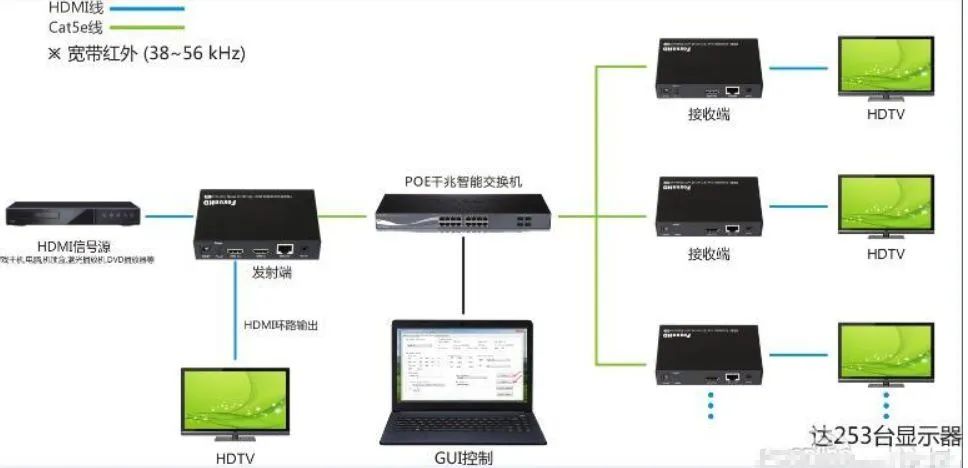

一对多传输链接方式

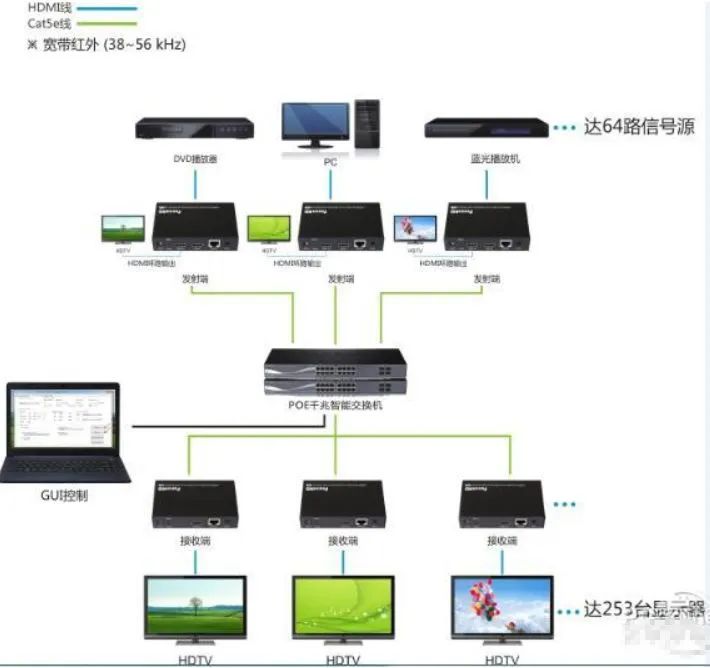

多对多传输方式

HDMI IP延长器可广泛应用在

1、将一台HDMI切换器与远程设备（如蓝光和媒体播放器）连接，打造您自己的无线家庭影院。

2、会议室的理想选择，可分享简报内容和视频会议到四组不同的地点，单机传输距离达120米，分级传输更远。

3、可成为数字标牌架构的一部分，在展厅、精品店或汽车经销店无线广播广告或促销视频。

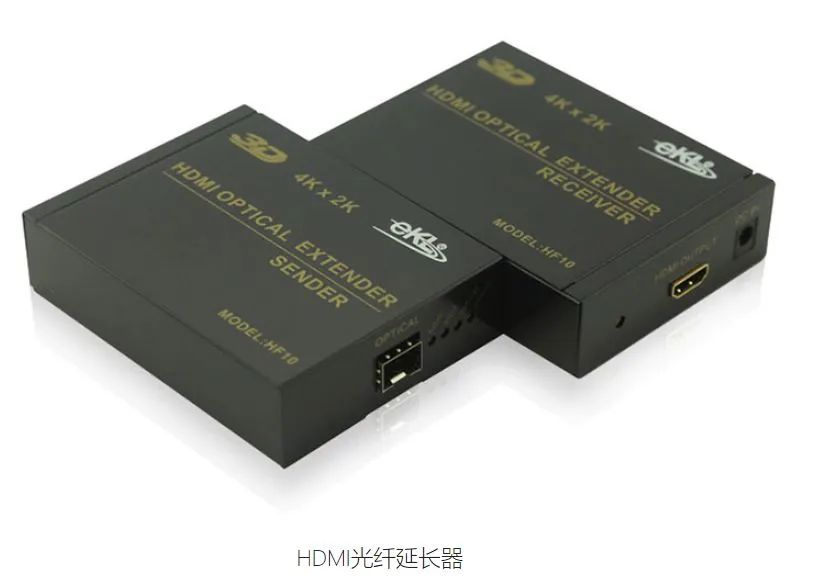

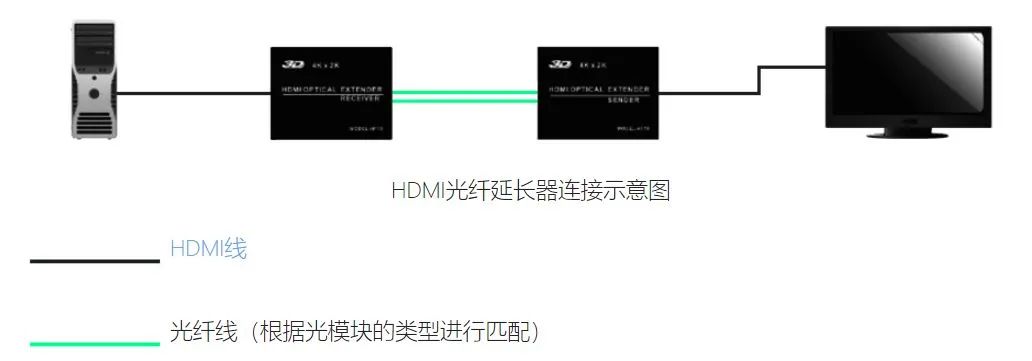

HDMI光纤延长器

光纤延长器为了解决HDMI信号较长距离的传输时，发生的图像马赛克，颜色失真，无法传输等问题，是专为网络平板显示及大屏幕幕墙显示广告工程、工业自动化控制、医疗设备、安防监控、多媒体教学等显示系统工程中高质量HDMI视频信号长距离传输的需求而专业设计的集HDMI信号转换、驱动、接收和还原功能为一身的信号传输系统，传输距离最远可达到20公里。

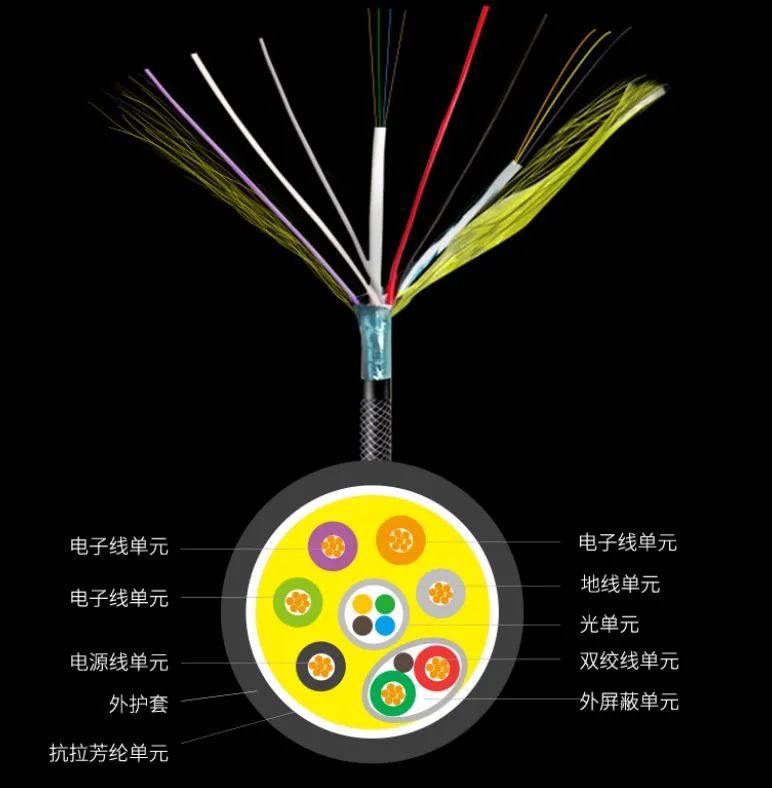

HDMI光纤线(100米-300米）

光纤HDMI高清线因为采用了光纤传输媒介，长距离的信号传输衰减基本可以忽略，最长传输距离可达300m以上。对于HIFI、投影仪、视频监控系统来说，传统铜缆的长距离传输信号失真，直接导致设备的不可用或者糟糕的体验。而用户使用光纤HDMI线，布置这些设备时完全不用担心传输信号的衰减或失真，可以完全按照用户实际使用需求随心布置系统设备。

HDMI线的优势在于即使面临较长距离的埋线、布线连接，仍可以保证无损地传输4k图像及高保证的音频，而HDMI高清线超过25米以上规格就需要添加信号放大器，受限长度影响，无法保证无损传输影音信号。
