今天，我在微信群里看到一张图，非常震撼：

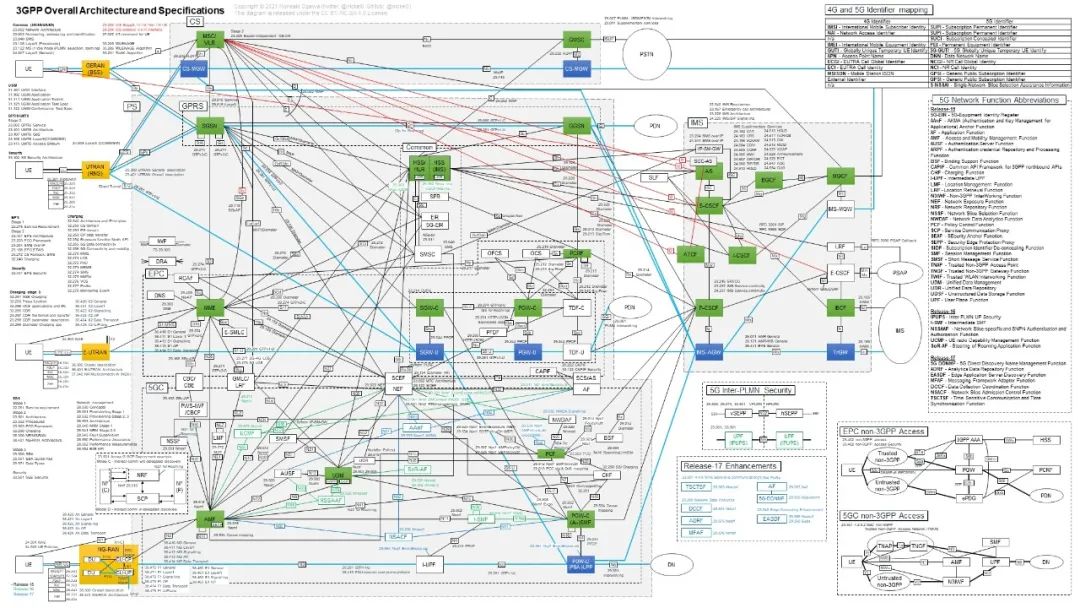

懂行的童鞋，应该看懂了。这是3GPP整个移动通信网络架构和协议规范的图。更简单来说，是核心网从2G到5G的完整架构图。它展示了几乎所有的网元，以及网元之间的接口和协议。
我仔细检索了一下，该图的作者是一位日本网友（推特：@nickel0），于2021年11月完成该图的绘制。
我在github上找到了他放的源文件，有3种格式，分别是jpg（像素：6549×3684）、pdf、ppt。
是的没错，他是用ppt画的图，非常牛叉。（我也是一直用ppt画图，但和他这个图比起来，难以望其项背。）
废话不多说，直接网盘分享给大家：
https://pan.baidu.com/s/1aQRgKkJ2W_zn3lvAWTLG1Q提取码：1314█ 一个关于5G核心网的问题
另外，昨天有一个读者问了我一个问题：为什么中国移动要把toC和toB的5G核心网分开建设？
这个问题，我曾经也疑惑过。
经过和业内专家请教探讨，我得到了较为权威的解答，趁此机会，分享给大家：
面向消费者（手机）用户的toC 5G核心网，建设的时间较早。
中移在全国规划了多个云资源池。并分期招标，进行建设和扩容。每个资源池负责若干个省份，实际上就是5G核心网网元的物理载体。

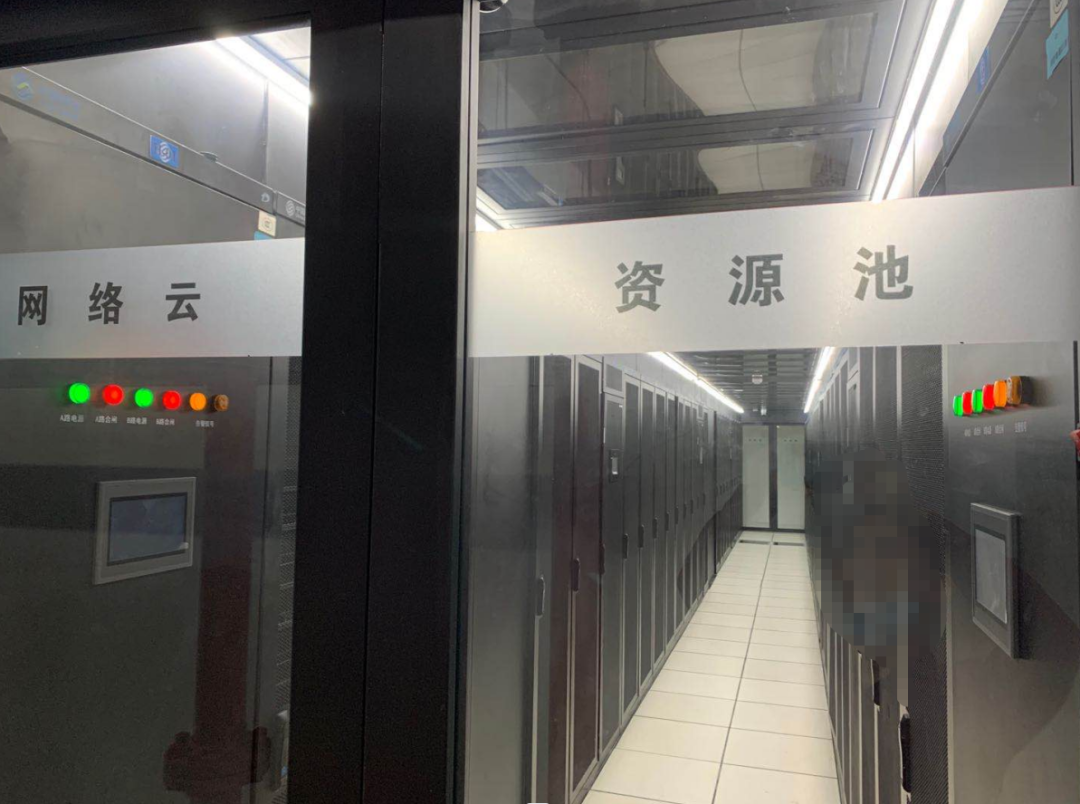

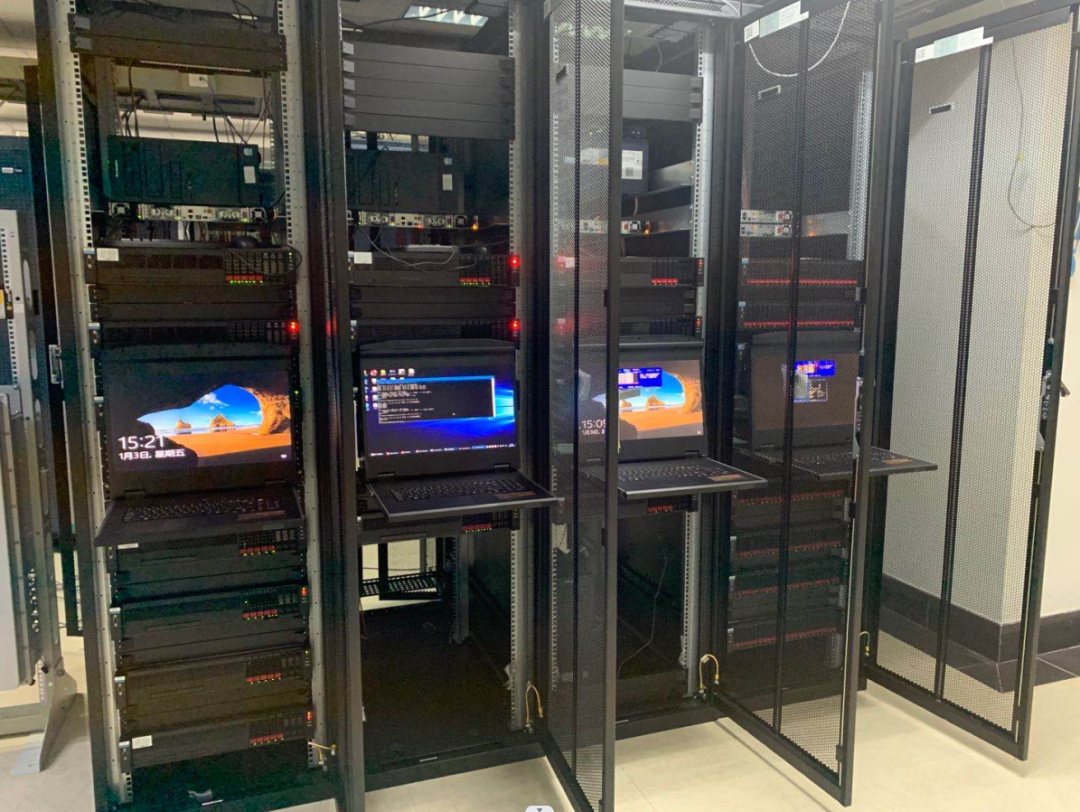

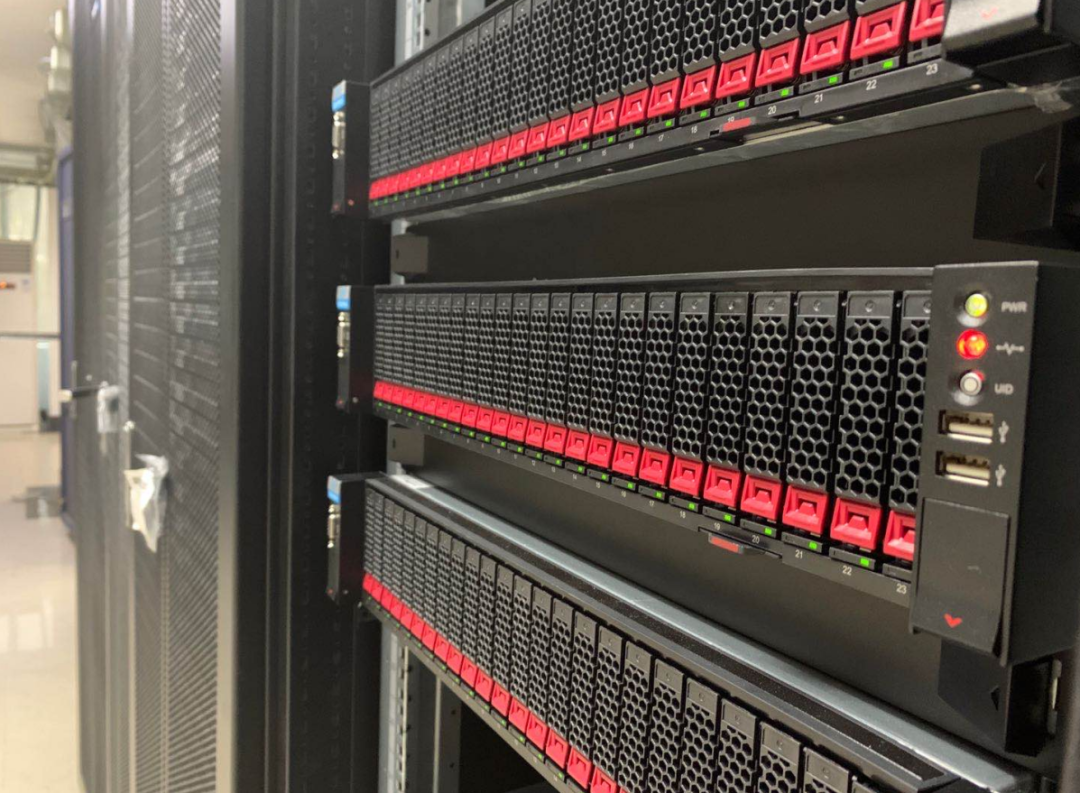

网络云资源池（主要供应商是华为、中兴、浪潮、新华三、荣联等）
在发展5G业务的过程中，现网手机用户业务是分布上云的。
到了发展toB 5G阶段，运营商已经积累了一定的经验，而且做好了更充分的准备。在建设的时候，更为宏观，也更为整体，是全国一起上。
部分网元，是按照大区建设，例如UDM、PCF。也有部分网元，是按省建设，例如AMF、SMF、CHF。
实际上，toB 5G核心网，和toC 5G核心网，都在一个资源池上。也就是说，物理上，是在一起的。
toB和toC的5G核心网虚拟化网元，为什么不共用呢？
一方面，是因为toB和toC的话务模型不同（上网追剧和VR质检，显然不太一样），业务特点也不同。所以，网元不共用，有利于更好地配置和部署。
另一方面，运营商负责toB和toC业务的，也是不同的团队。区别网元，在管理上也会更职责明确一些。
在运营商看来，toC的5G，规模是可以预见的。毕竟，人口就这么多，再怎么发展，也就是这个量级。
但是，toB的5G，规模会远远大于toC，这个量级是无法预估的。所以，运营商在建设toB时，也预留了很大的发展空间。这个空间，远大于toC。
不过，目前，因为种种原因，toB的5G发展不是非常顺利，规模并没有想象中起来那么快。这就导致，运营商的资源建设，可能有亿点点超前。
这也是运营商正在努力反思的一个问题。后续，也可能进行相应的步伐调整。
好了，大概就是这样。运营商现网5G的架构，他们不太愿意透露，所以能查到的资料很少。如果后面有官方信息解密，我会第一时间分享给大家。END「“大疆新款无人机 优缺点”」点击👇下方视频观看新闻来源：电子工程专辑，文中所述为作者独立观点，不代表icspec立场。更多精彩资讯请下载icspec App。如对本稿件有异议，请联系微信客服specltkj。
