轻松几步让电子电路框图变成电子电路原理图

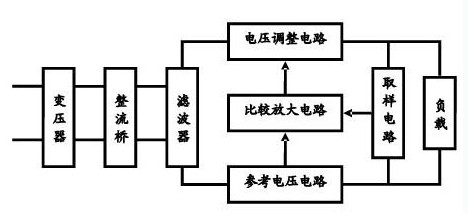

 第一步：根据电子电路工作原理绘制电子电路原理框图，这个比较容易，而且比电子电路原理图更容易在网上得到。电子电路框图内容越具体，转化电子电路原理图越容易。下图是串联型稳压电源方框图：





第二步：将框图变为原理图：

先将每个方框的内容变为单元电路。

(1)变压器：





变压器的原理图比较简单，但实际设计中是整个电路最难的部分。

(2)整流桥





整流桥将正弦波整流为只有正半周期的电压，频率变为之前的2倍。

(3)滤波器





滤波电路一般使用电容和电感，用电容最简单。

(4)电压调整电路





利用三极管的Vce可变，来控制其分压的大小，保持输出电压不变。

采用反相放大电路，控制电压大于参考电压与 Vbe 之和，三极管工作在放大状态才能起控制作用，控制电压控制 Vout 的输出电压大小。

(5)比较放大电路





采用反相放大电路，控制电压大于参考电压与Vbe之和，三极管工作在放大状态才能起控制作用，控制电压控制Vout的输出电压大小。

(6)参考电压电路





Vref即反相放大器的参考电压，参考电压为稳压管的电压。

(7)电压取样电路





采样电路采用最简单的电阻分压电路。

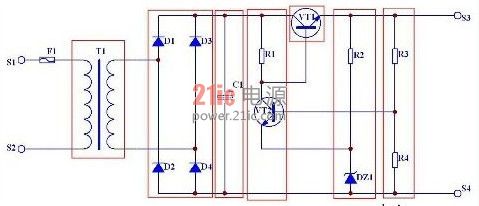

(8)最终组合电路





将电子电路框图中的各部分按照电子电路框图进行组合，即可以完成电子电路图的初步转化。

还要具体分析各个部分如何合理的结合在一起。这些基础分析属于电路分析的内容。

图中的各个电子电路框图内的电路都可视作二端口网络。
