线性电源（LDO）原理性分析总结

 文章内容为线性电源(LDO)原理性分析总结。

线性电源(LDO)

低压差线性稳压器(LDO)的基本电路如下所示，该电路由串联调整管VT、取样电阻R1和R2、比较放大器A组成。

对此的理解：稳压管为运放反向端提供稳定的参考电压Uref,输出端通过R2的分压提供运放同相端的电压。当输出电压过高时，同相端电压值大于反向端参考，输出为正值，因此三极管截止，Uout下降。当输出电压Uout过低时，同相端电压值小于反向端参考，输出为负值，因此三极管导通，Uout上升。因此，稳压电路就是通过这种机制不断调节输出电压，使其保持稳定。

取样电压加在比较器A的同相输入端，与加在反相输入端的基准电压Uref相比较，两者的差值经放大器A放大后，控制串联调整管的压降，从而稳定输出电压。当输出电压Uout降低时，基准电压与取样电压的差值增加，比较放大器输出的驱动电流增加，串联调整管压降减小，从而使输出电压升高。相反，若输出电压Uout超过所需要的设定值，比较放大器输出的前驱动电流减小，从而使输出电压降低。

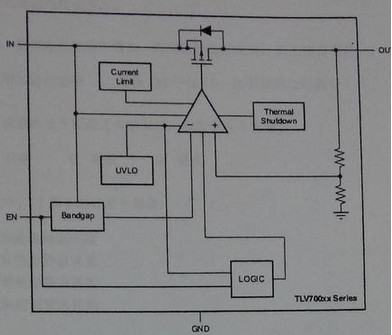

运放负端提供稳定的电压，运放正端通过输出电压由电阻网络分压得到。但输出电压高时，运放正端电压也高，比负端值大，运放输出为正，MOS管截止，OUT输出降低;当输出电压低时，运放正端电压也低，比负端值小，运放输出为负，MOS管导通，OUT输出升高。稳压芯片就是通过这种机制不断调整输出电压，使其稳定的。
