工程师教你轻松读懂电源电路图

对于打算自学电子电路设计的新手来说，电路图识别是在入门过程中最为困难的部分之一。一个电路图少则几十多则上百的器件构成让新手们不知所措，通常要经历过一个痛苦的记忆与适应阶段才能进行顺利的识图，那么有没有一种较为简便轻松地方法来进行电源电路的识图呢?

所以想要读懂电路图，就先需要学会对电路图中的单元电路进行分类。单元电路按照功能能分为若干类，每一类又有好多种，全部单元电路大概总有几百种，下面就为大家介绍电源电路的部分。

电源电路的功能和组成

每个电子设备都有一个供给能量的电源电路。电源电路有整流电源、逆变电源和变频器三种。常见的家用电器中多数要用到直流电源。直流电源的最简单的供电方法是用电池。但电池有成本高、体积大、需要不时更换(蓄电池则要经常充电)的缺点，因此最经济可靠而又方便的是使用整流电源。

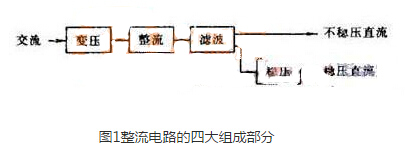

图1整流电路的四大组成部分

电子电路中的电源一般是低压直流电，所以要想从220伏市电变换成直流电，应该先把220伏交流变成低压交流电，再用整流电路变成脉动的直流电，最后用滤波电路滤除脉动直流电中的交流成分后才能得到直流电。有的电子设备对电源的质量要求很高， 所以有时还需要再增加一个稳压电路。因此整流电源的组成一般有四大部分，见图1。其中变压电路其实就是一个铁芯变压器，需要介绍的只是后面三种单元电路。

电路图虽然看上去复杂，但实际上存在着很强的规律性。电路中分散的零件很多，通过观察就可以发现它是由少数几个单元电路组成的。这些单元电路的组成是固定的，即便是再复杂的电源电路图也是由这些基本的单元电路组成的。
