原理图和PCB符号的概念及作用

2.2.3 原理图符号的概念及作用

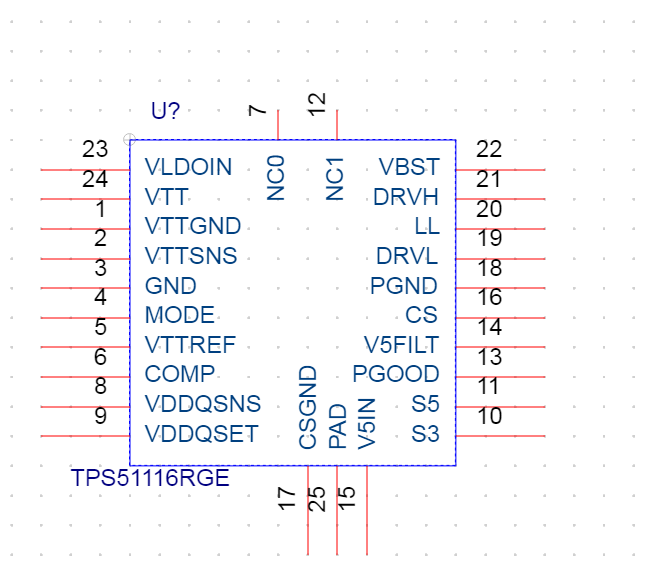

所谓的原理图符号，就是在绘制原理图时，需要用一些符号来代替实际的元器件，这样的符号就称为原理图符号，也称为原理图库。它的作用就是用来代替实际的元器件。在做原理图符号的时候，不用去管这个元器件具体是什么样子，只需要匹配一致的管脚数目即可，然后去定义每一个管脚的连接关系就可以了，如图2-21所示。

图2-21 TF卡座的原理图符号展示

2.2.4 PCB符号的概念及作用

PCB符号，也叫PCB封装，就是把实际的电子元器件，芯片等的各种参数，比如元器件的大小，长宽，直插，贴片以及焊盘的大小，管脚的长宽 ，管脚的间距等用图形方式表现出来。PCB封装的作用，就是把元器件实物按照1：1的方式，用图形的方式在PCB绘制软件上体现出来，以便绘制PCB版图时调用。进行PCB封装绘制时，必须保证与实物是一致的。如图2-22所示。

图2-22 PCB封装图
