STM32 LL 为什么比 HAL 高效？

来源:strongerHuang发布时间:2022-08-14635浏览

作者 | strongerHuang

微信公众号|嵌入式专栏

STM32的标准外设库、HAL、LL软件库，都有很多巧妙之处值得大家借鉴。
今天讲讲STM32Cbue LL库中巧妙运用“静态内联”使代码更高效。

1概述

有些应用要求MCU能高效处理，特别是跑一些算法时，对CPU执行效率要求较高。

网上有很多文章说STM32Cube HAL执行效率不高，代码量大等问题，导致很多还没有入门，或初学的读者就产生各种各样的疑惑。
说实话，HAL相对标准外设库来说确实存在代码效率不高、代码量大灯这些问题，那么与之对应的STM32CubeLL恰好避免了这样的问题。

2LL能高效的原因

简单总结一下原因：巧妙运用C语言静态、内联函数直接操作寄存器。

当然，这是其中重要的原因，还有一些其它原因，这里暂不描述。
你会在LL库.h文件中发现大量类似，静态、内联函数直接读写寄存器的函数。

比如读写IO口：

__STATIC_INLINE uint32_t LL_GPIO_ReadOutputPort(GPIO_TypeDef *GPIOx){  return (uint32_t)(READ_REG(GPIOx->ODR));}
__STATIC_INLINE void LL_GPIO_SetOutputPin(GPIO_TypeDef *GPIOx, uint32_t PinMask){  WRITE_REG(GPIOx->BSRR, (PinMask >> GPIO_PIN_MASK_POS)  0x0000FFFFU);}

其中__STATIC_INLINE，就是静态、内联：

#define __STATIC_INLINE  static __inline

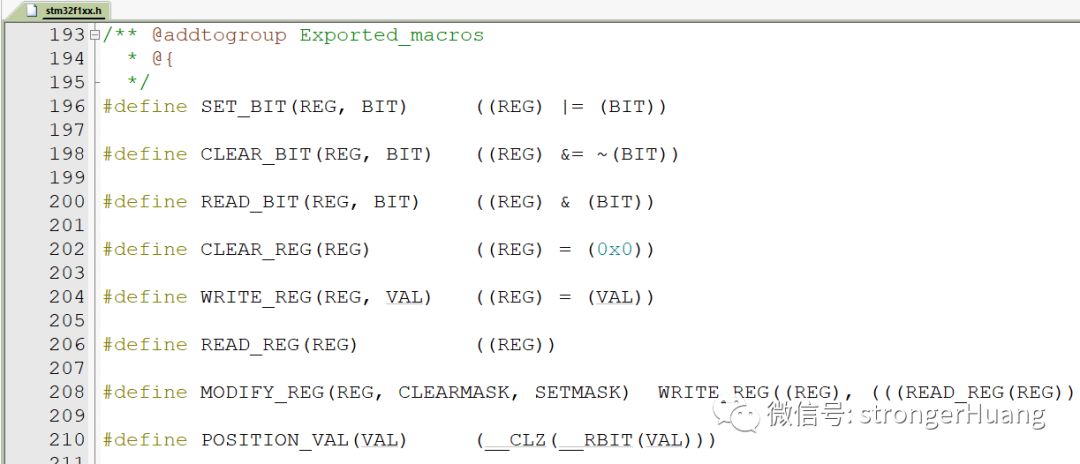

而读写位的定义：

这里面的宏定义，在众多外设.h中都在调用。比如使能USART：

LL库使能USART：

__STATIC_INLINE void LL_USART_Enable(USART_TypeDef *USARTx){  SET_BIT(USARTx->CR1, USART_CR1_UE);}

标准外设库使能USART：

void USART_Cmd(USART_TypeDef* USARTx, FunctionalState NewState){  /* Check the parameters */  assert_param(IS_USART_ALL_PERIPH(USARTx));  assert_param(IS_FUNCTIONAL_STATE(NewState));
  if (NewState != DISABLE)  {    /* Enable the selected USART by setting the UE bit in the CR1 register */    USARTx->CR1 |= USART_CR1_UE;  }  else  {    /* Disable the selected USART by clearing the UE bit in the CR1 register */    USARTx->CR1 = (uint16_t)~((uint16_t)USART_CR1_UE);  }}

通过对比，你会明显发现：LL库的执行效率更高。

3什么是内联函数

写到这里，就可能有读者会问：什么是内联函数？

内联函数是一种编程语言结构，用来建议编译器对一些特殊函数进行内联扩展。---来自百度百科

通常，程序执行时，处理器从内存中读取代码执行。当程序中调用一个函数时，程序跳到存储器中保存函数的位置，开始读取代码执行，执行完后再返回。
为了提高速度，C语言定义了inline函数，告诉编译器把函数代码在编译时直接拷贝到程序中，这样就不用执行时另外读取函数代码。
提示：
当内联函数很大时，会有相反的作用，因此一般比较小的函数才使用内联函数。
