TP触摸屏抗干扰问题

今天讲一下触摸屏的接口和容易遇到的干扰问题。

触摸屏 TP，一般是I2C通信，SDA/SCL，通信频率100Khz或者400Khz.

再就是复位 rst，中断 int，和电源VDD。

EFT干扰 电快速瞬变脉冲群，对电路有很大的危害，没处理好，可能会导致，周围的或者系统内大功率负载的启停，影响整个控制系统的正常工作。理论上，EFT是从电源（适配器）加干扰进来，如果输入的电源（适配器）抗干扰能力足够强，过滤干扰的能力足够厉害，设备是没什么问题的。

CS 传导骚扰抗扰度，TP上一般测试150kHz~80Mhz,也是通过电源（适配器）进入。主要是通过耦合到信号上对信号传输进行干扰。

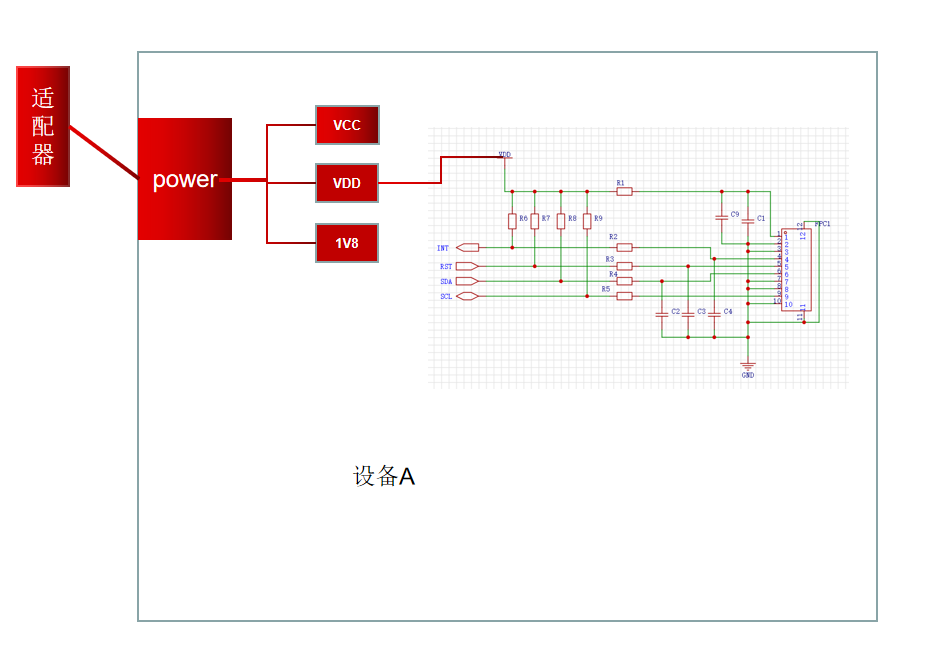

假设这是一个设备。

设备通过适配器供电后，会通过内部PMU或者DCDC，BOOST等转为VDD，VCC，1V8等器件工作需要的电源电压。

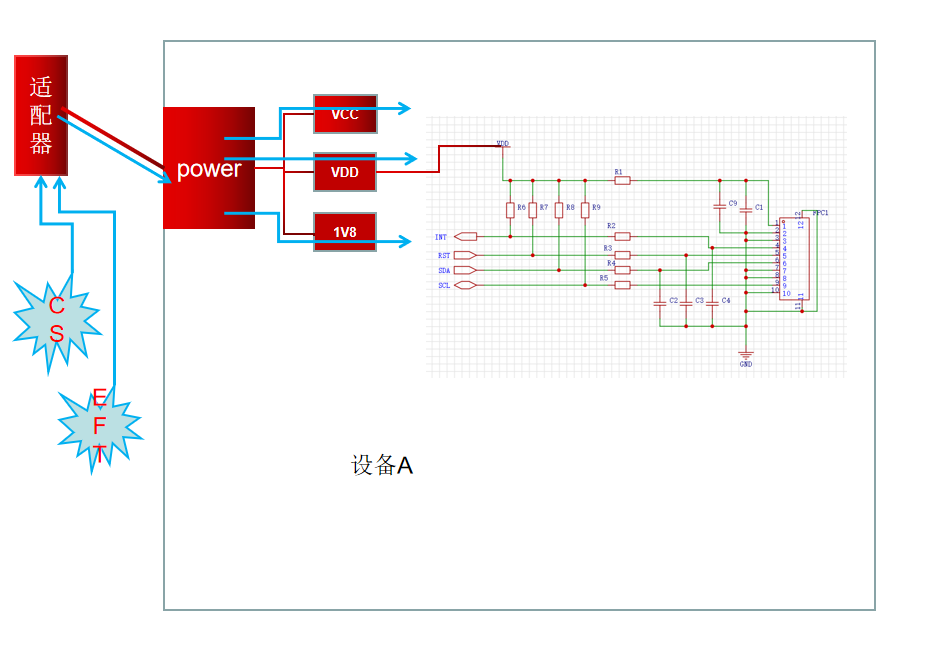

而CS和EFT干扰，是通过连接外部适配器或者其他电源接口。

那么这些干扰一部分会通过电源路径干扰到器件工作，另一部分可能通过空间耦合到信号上，影响设备正常工作。

在打EFT和CS的时候，往往会遇到TP飞线，跳线，短线的问题。

CS的时候碰到问题，首先可以记录遇到问题的频点，需要反复多次测试，抓取所有问题频点。固件上规避问题频点。

EFT 的时候碰到问题，需要考虑改善电源，将电源处理干净，避免电源干扰影响器件正常工作。

除此之外，硬件上，也可以做对应的优化。

首先，电源。EFT干扰主要是通过电源进去的，所以在电源上，最好预留串阻，后续调试如果觉得电源上受到了干扰，可以将电源改成磁珠，注意按照实际使用场景选择合适的磁珠规格（电流）。另外预留电容，一大一小，实测中发现大uF电容加pF电容并联效果比较好。

其次，地 GND。Layout可以做单点接地，最好单点地方也串阻，如果没有干扰问题，可以直接用0Ω电阻，如果有异常也可以串磁珠试验。

剩下几个信号脚，建议同样建议做串阻和预留电容处理，如果要求比较高，也可以串接抗干扰器件，或者加TVS。加TVS时注意TVS的电容和TVS的工作电压，选择合适参数的TVS。此外，在SCL频率比较高的情况下看波形决定是否加电容，加的电容不能影响时序，建立/保持时间需要满足。在实测中发现pF级电容对改善CS干扰有比较好的效果。
