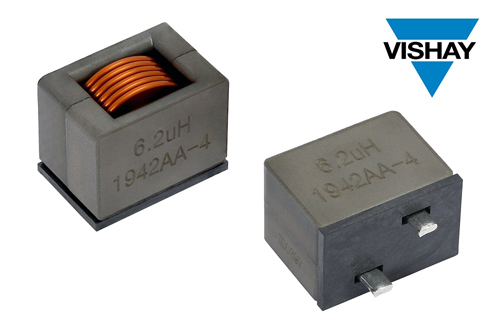

Vishay的新款超低功耗商用IHDM边绕插件电感器具有出色的感值及饱和电流稳定性
来源:中电网发布时间:2022-07-25521浏览
询问 AI日前，Vishay Intertechnology, Inc.（NYSE 股市代号：VSH）宣布，推出两款新型商用1107封装IHDM边绕插件电感器---IHDM-1107BBEV-20和IHDM-1107BBEV-30，软饱和电流达422 A。Vishay Custom Magnetics IHDM-1107BBEV-20和IHDM-1107BBEV-30采用铁粉磁芯技术，在-55 °C至+180 °C严苛的工作温度范围内，具有出色的感值及饱和电流稳定性，功耗低、散热性能优异。
边绕线圈直流电阻（DCR）低至0.25 mΩ，最大限度减少损耗，改善额定电流性能提高效率。与基于铁氧体的解决方案相比，IHDM-1107BBEV-20和IHDM-1107BBEV-30在+180°C连续工作温度下，额定电流和软饱和电流分别提高30 %并保持稳定。电感器具有软饱和特性，电感值随电流增加可预期下降，不受温度影响。
电感器工作电压高达350 V，适用于大电流、高温功率应用，包括工业、医疗和防御系统DC/DC转换器、逆变器、差模扼流圈，以及电机和开关噪声抑制滤波电路。电感器有两种磁芯材料，可根据应用进行选择优化性能。
IHDM-1107BBEV-20和IHDM-1107BBEV-30标准条纹镀锡引脚适用于插件固定。同时，Vishay可根据感值、直流电阻、额定电流和额定电压要求定制器件性能。可定制的安装选项包括裸铜、表面贴装和压合。为降低锡须生长风险，电感器采用热浸镀锡。器件符合RoHS和Vishay绿色标准，无卤素。
器件规格表：
产品编号 | IHDM-1107BBEV-20 | IHDM-1107BBEV-30 |
电感 (µH) | 0.47~7.5 | 0.68~12.0 |
DCR典型值 (mΩ) | 0.25~2.17 | |
DCR最大值 (mΩ) | 0.30~2.60 | |
温升电流典型值 (A)(1) | 31~128 | 35~125 |
饱和电流典型值 (A) | 96~343(2)/ 118~422(3) | 49~202(2)/ 61~248(3) |
SRF典型值 (MHz) | 29~217 | 21~181 |
(1)直流电流 (A)会造成ΔT下降约40 °C
(2)直流电流 (A)会造成L0下降约20 °C
(3)直流电流 (A)会造成L0下降约30 °C
新型电感器现可提供样品并已实现量产，供周期为12周。
