Allegro17.4软件安装及电子设计概述

2.1  Allegro 17.4的系统配置要求及安装

2.1.1 系统配置要求

推荐的系统配置如下。

1.操作系统：Windows 7、Windows 8、Windows 10。

2.硬件配置如下：

（1）至少1.8GHZ微处理器。

（2）至少50GB的硬盘空间。

（3）显示器屏幕分辨率至少为1024×768，32位真彩色，32MB显存。

2.1.2 Allegro 17.4 的安装

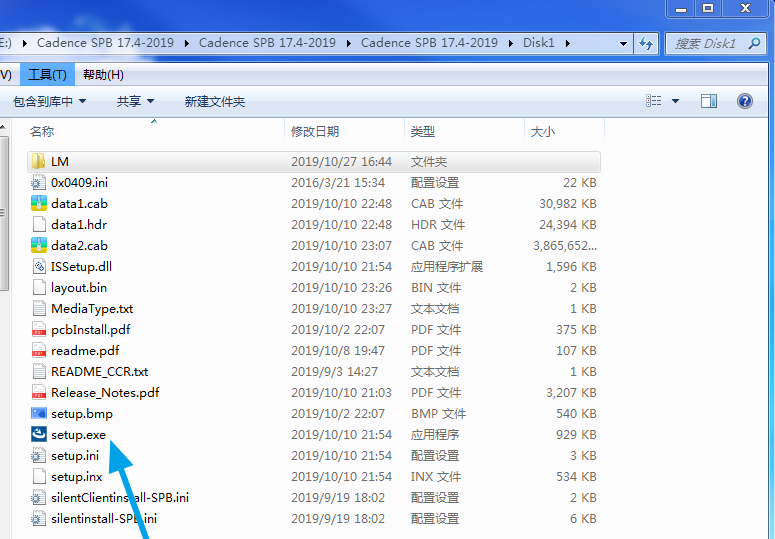

1、下载完成安装包以后，点击安装包LM文件夹所在目录（X:\Cadence SPB 17.4-2019\Cadence SPB 17.4-2019\Cadence SPB 17.4-2019\Disk1\LM），如图2-1所示，LM文件夹中点击“setup.exe”文件开始安装License Manager。

图 2-1 启动程序文件

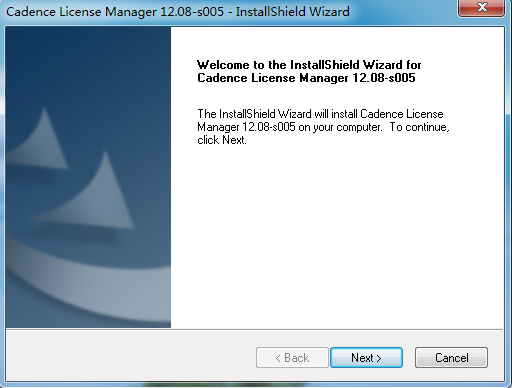

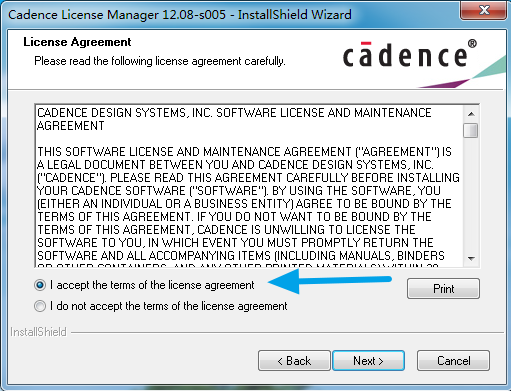

2、随即弹出对应启动程序对应框，如图2-2所示，点击“NEXT”进行安装,点击“NEXT”弹出如图2-3所示的界面。选择箭头所示同意选项，点击“NEXT”继续往下安装。

图2-2 启动程序对话框

图2-3 同意选项对话框

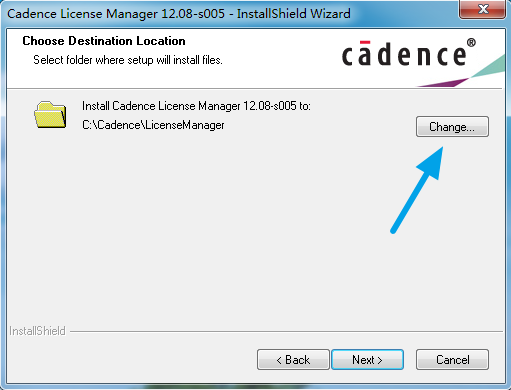

3、下一步的安装进入到如图2-4所示的界面，进行安装路径的选择，点击“change”按钮进行更改，默认是安装在C盘，设置完成安装路径之后点，击“next”进行下一步的安装。

图 2-4设置安装路径

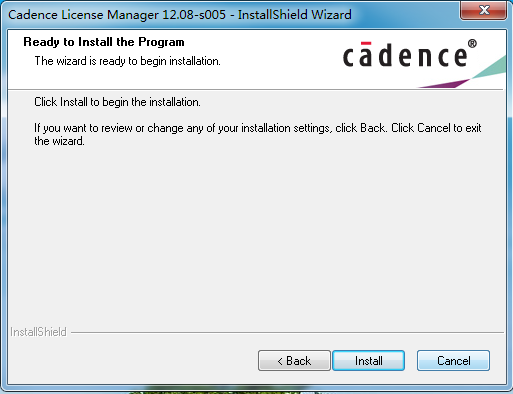

4、点击“next”完成之后弹出如图2-5所示的对话框，点击“Install”,开始安装License Manager，中间不用进行任何其它操作，安装程序会自动进行安装。

图 2-5 安装License Manager进度

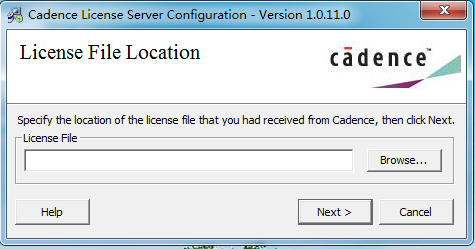

5、安装程序会自动运行，直到弹出“License File Location”对话框，如图2-6所示，先不用加载License，后续安装完SPB程序以后在进行加载。点击Cancel取消，弹出的界面选择是，完成License Mangager的安装。

图 2-6 License加载对话框

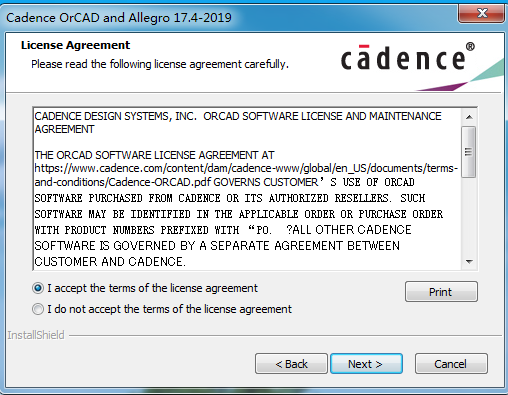

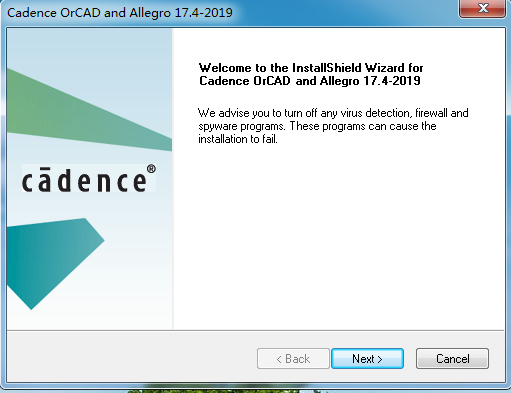

6、点击安装包Disk1文件夹所在目录(X:\Cadence SPB 17.4-2019\Cadence SPB 17.4-2019\Cadence SPB 17.4-2019\Disk1）将如图中的“setup.exe”文件进行安装，如图2-7所示。弹出对话框选择“next”，如图2-8所示。在“License Agreement”注册协议对话框中选择箭头所示选项点击“next”，如图2-9所示。

图2-7启动程序

图2-8 安装向导对话框

图2-9 注册协议对话框

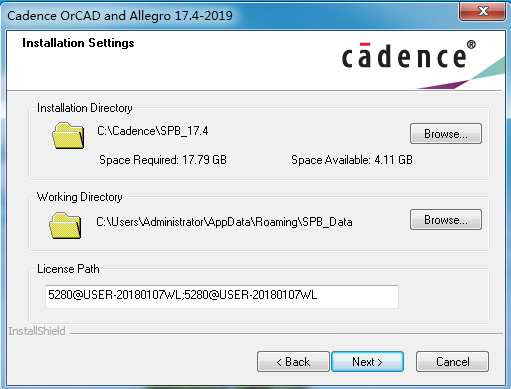

7、弹出“Setup Type”对话框选择默认选项，点击“next”如图2-10所示。在“Installation Settings”对话框中设置好对应文件的相关路径，选择“Browse”设置对应路径。设置完成之后即可点击“next”，如图2-11所示。

图 2-10 “Setup Type”对话框

图 2-11 “Installation Settings”对话框

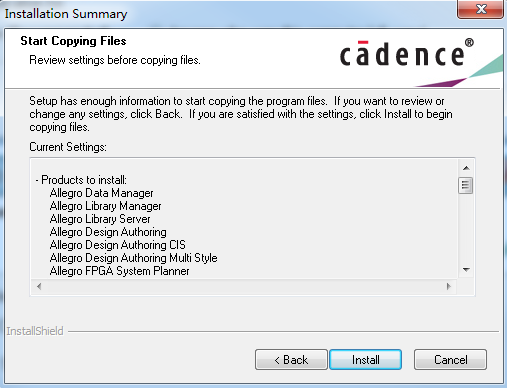

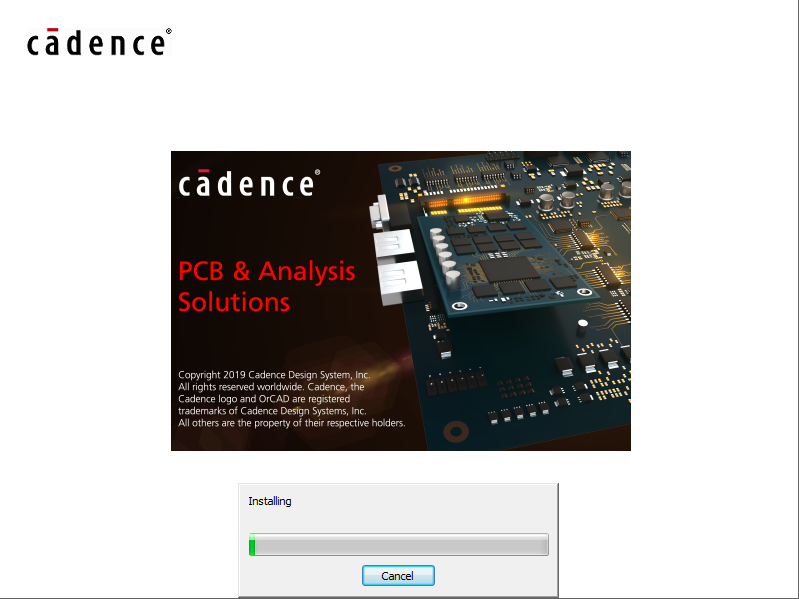

8、弹出“Start Copying Files”对话框，确认安装信息无误后，点击“Install”选项，如图2-12所示。安装进行出现如图2-13所示界面，等待一下，直至显示出“Instaling”进度条，如图2-14所示，等待进度条加载完成。

图 2-12 “Start Copying Files”对话框

图2-13 安装进程

图 2-14 加载“Instaling”进度条

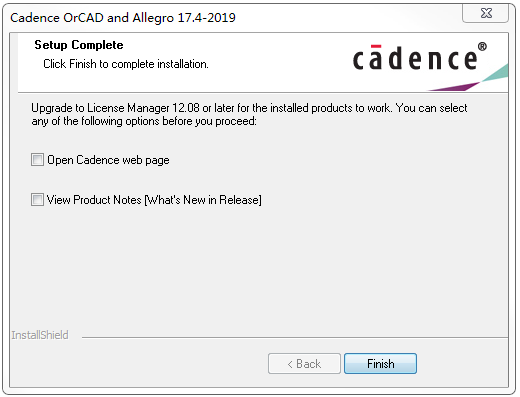

9、“Instaling”进度条加载完成后 ，确认安装信息无误，弹出“Setup Complete”对话框点击“Finish”选项，如图2-15所示。选择完成后，继续会弹出“saving installation log file”加载对话框，如图2-16所示，静静等候直至此对话框自动消失，那么软件就安装完成。

图 2-15 “Setup Complete”对话框

图 2-16 “saving installation log file”加载对话框
