OPA2197-Q1是双路汽车 36V、精密、轨到轨输入输出、低失调电压运算放大器

产品详情

描述：

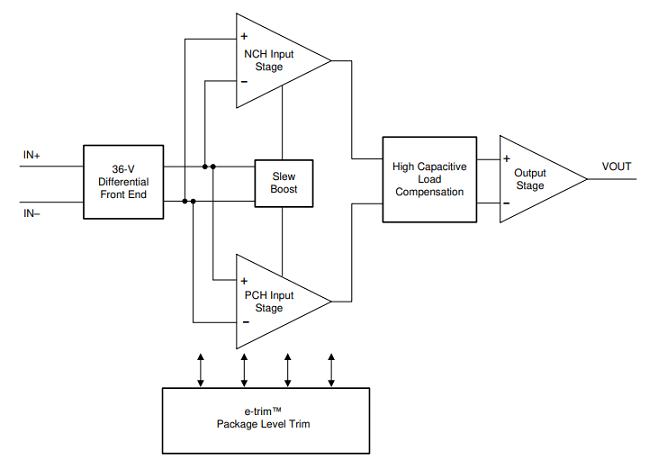

OPAx197-Q1 系列（OPA197-Q1、OPA2197-Q1 和 OPA4197-Q1）是新一代 36V、e-trim 运算放大器的一部分。OPAx197-Q1 系列 e-trim 运算放大器使用专有的封装级微调方法，在塑料成型工艺之后的最后制造步骤中实现偏移和偏移温度漂移。这种方法最大限度地减少了固有输入晶体管失配的影响，以及封装成型过程中引起的错误。

这些器件提供出色的直流精度和交流性能，包括轨到轨输入/输出、低失调电压（±5 μV，典型值）、低失调漂移（±0.2 μV/°C，典型值）和 10 MHz 带宽。

电源轨的差分输入电压范围、高输出电流 (±65 mA)、高达 1 nF 的高容性负载驱动和高压摆率 (20 V/μs) 等独特特性使 OPAx197-Q1 坚固耐用，用于高压工业应用的高性能AT25320B-SSHL-T运算放大器。

特性：

●符合汽车应用的 AEC-Q100 标准：

○温度等级 1：–40°C 至 +125°C，TA

●低失调电压：±250 μV（最大值）

●低失调电压漂移：±0.2 μV/°C

●低噪声：1 kHz 时为5.5 nV/√ Hz

●高共模抑制：140 dB

●低偏置电流：±5 pA

●轨到轨输入和输出

●宽带宽：10 MHz GBW

●高压摆率：20 V/μs

●低静态电流：每个放大器 1 mA

●宽电源：±2.25 V 至 ±18 V、4.5 V 至 36 V

●EMI/RFI 滤波输入

●到电源轨的差分输入电压范围

●高容性负载驱动能力：1 nF

●行业标准包：

○采用超小型 8 引脚 VSSOP 的单通道和双通道

○14 引脚 TSSOP 中的四通道

应用：

●逆变器和电机控制

●DC/DC 转换器

●板载 (OBC) 和无线充电器

●电池管理系统 (BMS)

参数：

通道数 (#)：2

总电源电压 (Max) (+5V=5, +/-5V=10)：36

总电源电压 (Min) (+5V=5, +/-5V=10)：4.5

Vos（偏移电压@25 C）（最大值）（mV）：0.25

GBW（典型值）（MHz）：10

特征：EMI 强化、高负载驱动、MUX 友好、e-Trim

压摆率 (Typ) (V/us)：20

轨到轨：进出

偏移漂移 (Typ) (uV/C)：0.5

每通道 Iq (Typ) (mA)：1

1 kHz 时的 Vn (典型值) (nV/rtHz)：5.5

CMRR (典型值) (dB)：140

工作温度范围（℃）：-40 到 125

TI 功能安全类别：功能安全能力

输入偏置电流 (Max) (pA)：20

输出电流 (Typ) (mA)：65

建筑学：CMOS

THD + N @ 1 kHz (Typ) (%)：0.00008
