拆解报告：安福瑞迷你20WPD快充充电器

前言
 20W充电器依旧是快充出货的主流规格，众多芯片原厂持续不断迭代技术，打造更高性能，更小体积的迷你快充，提升充电器产品的竞争力。充电头网拿到了ifory安福瑞推出的一款迷你20W PD充电器，主打整晚充电不发烫，下面就为大家带来这款充电器的拆解，看看内部使用了哪家的方案。

安福瑞迷你20W充电器外观

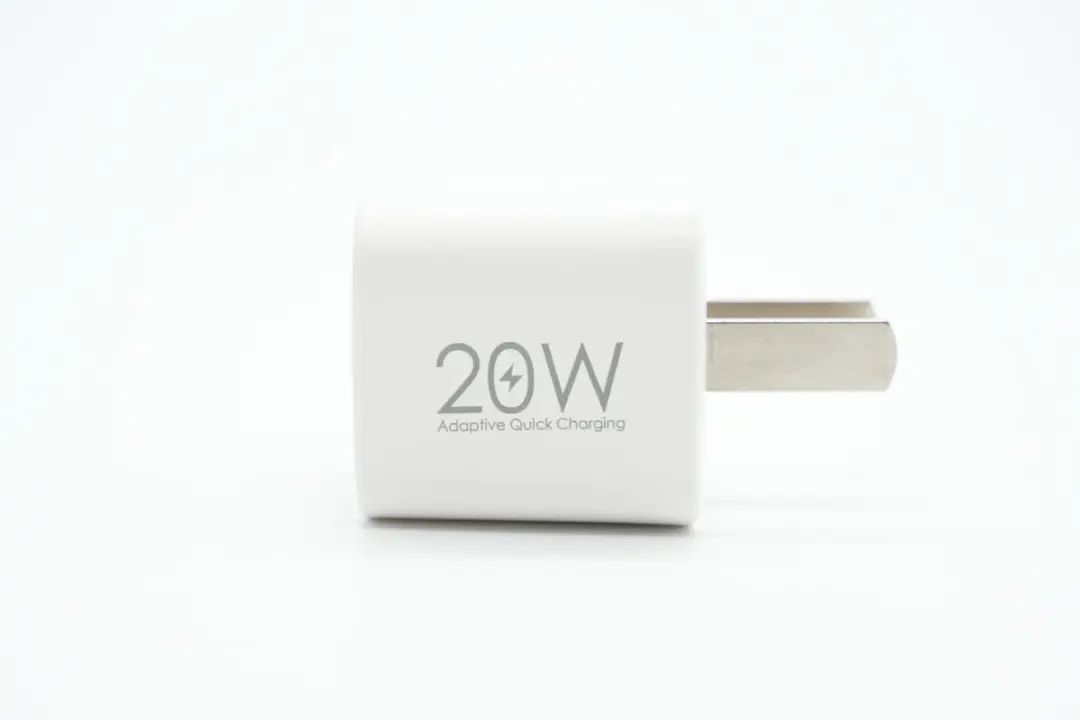

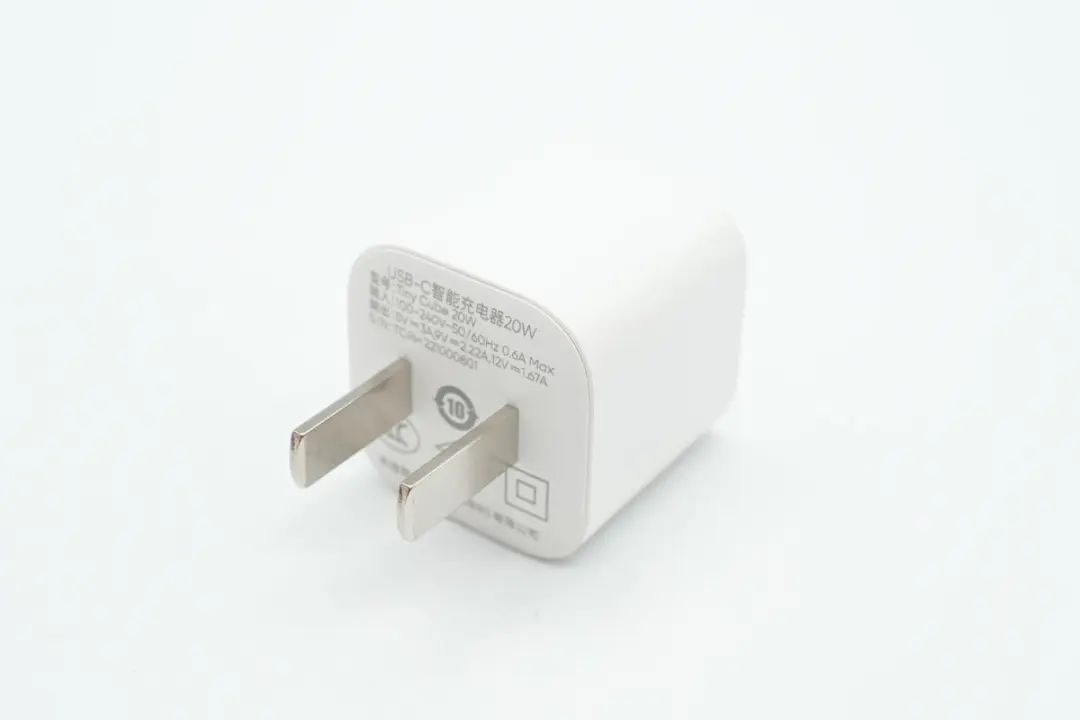

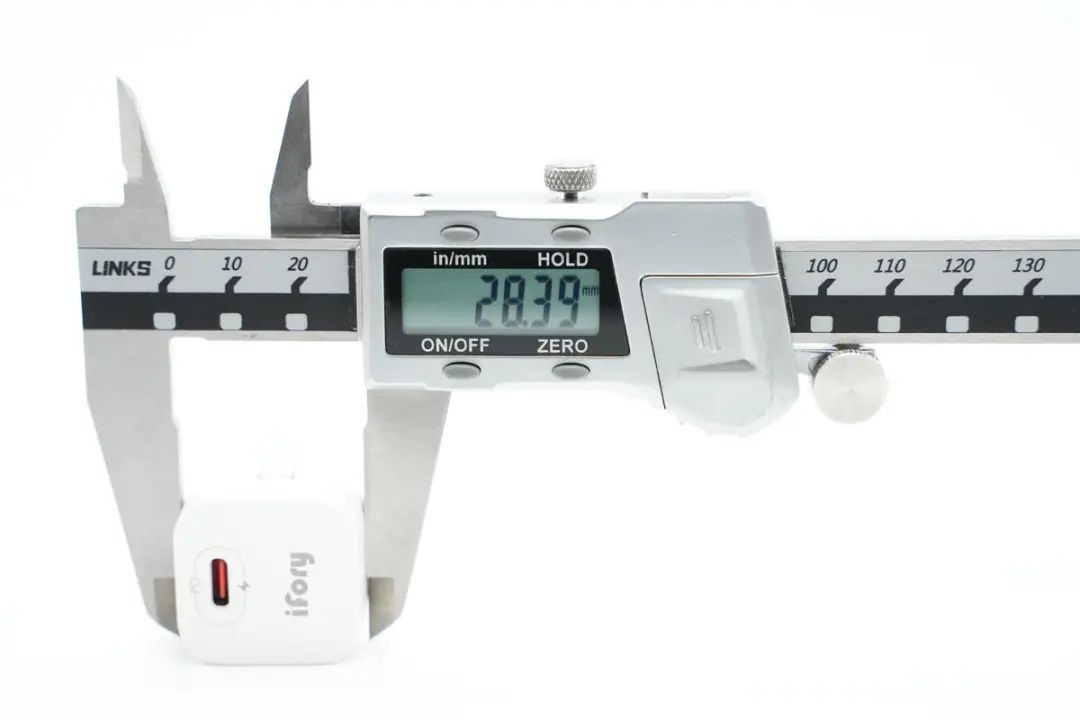

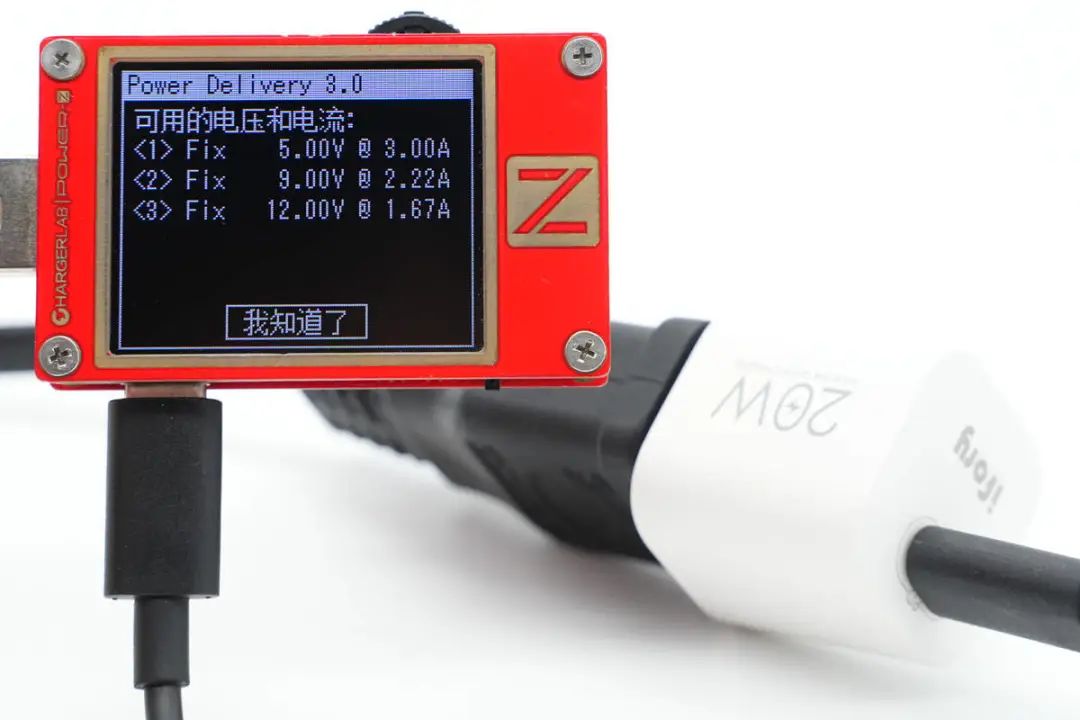

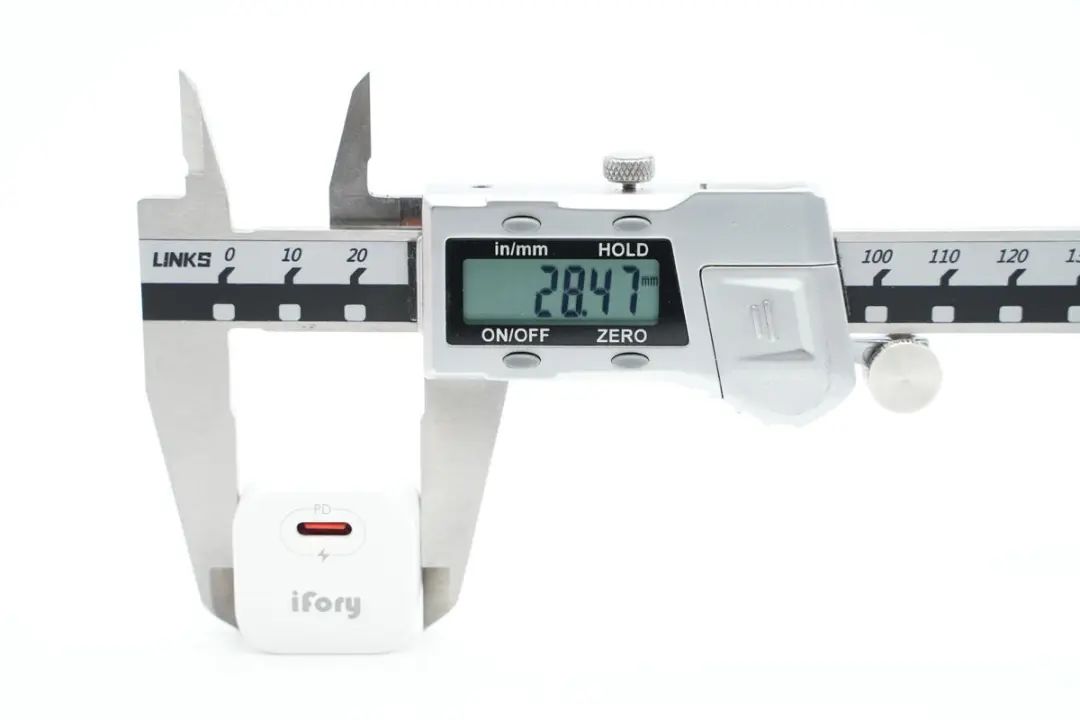

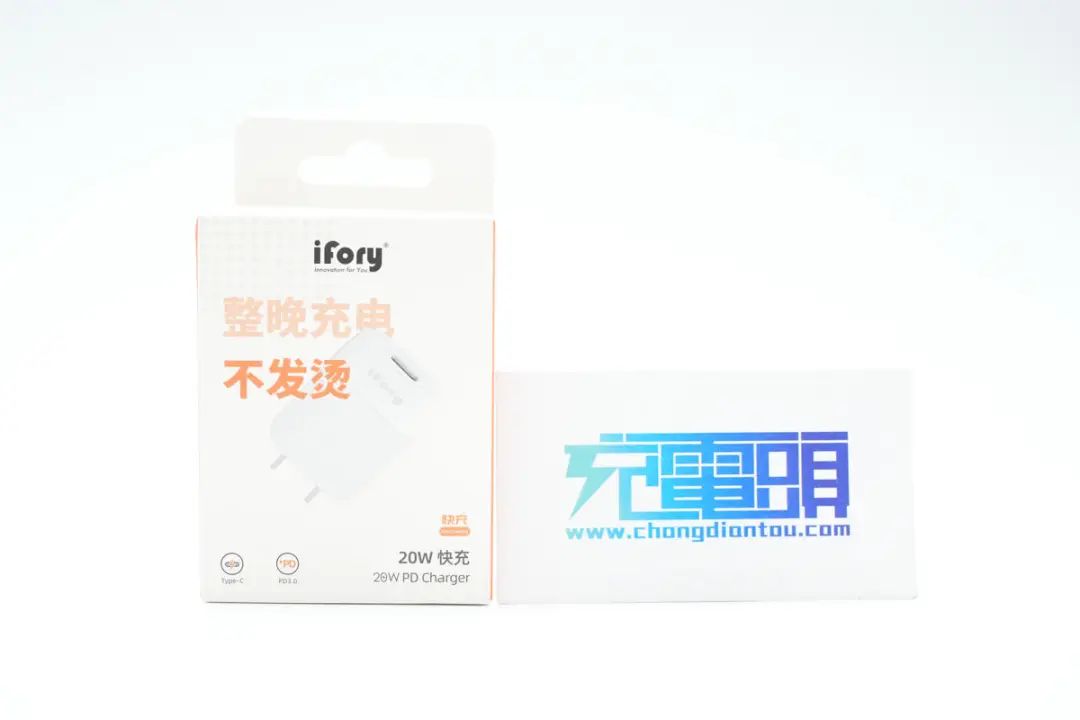

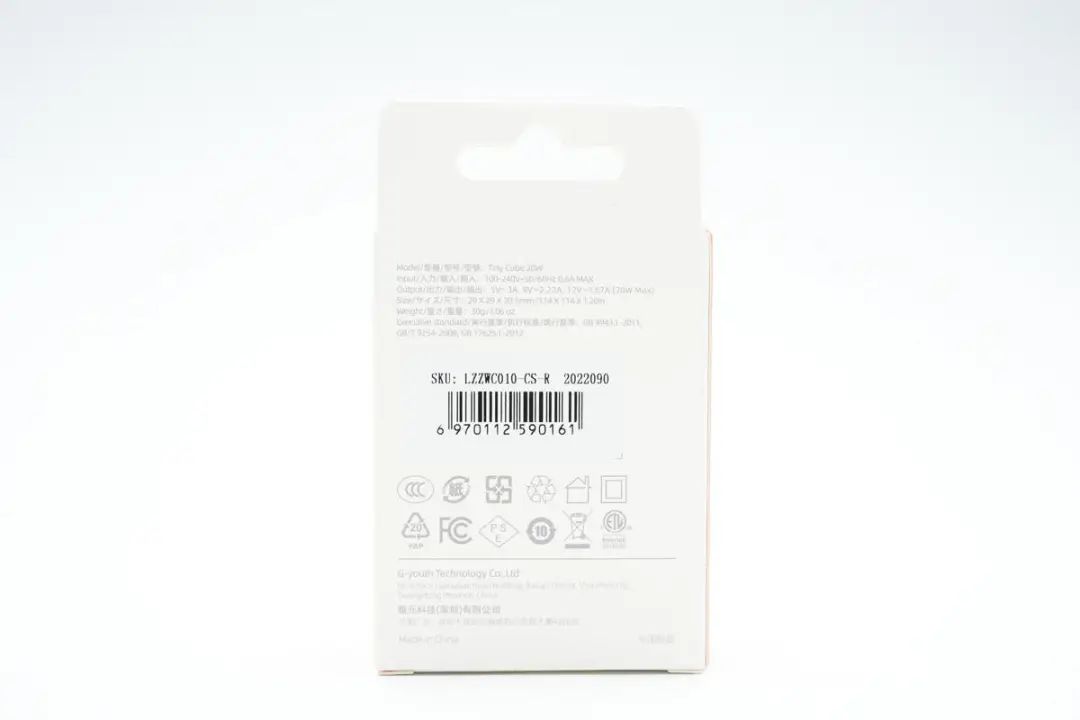

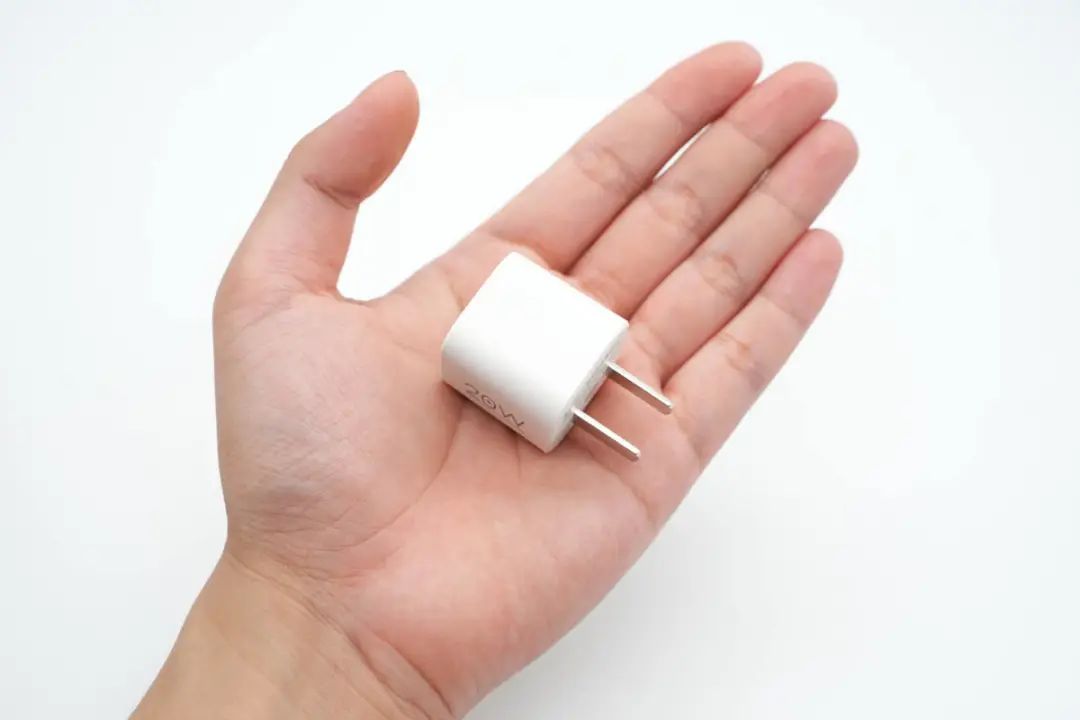

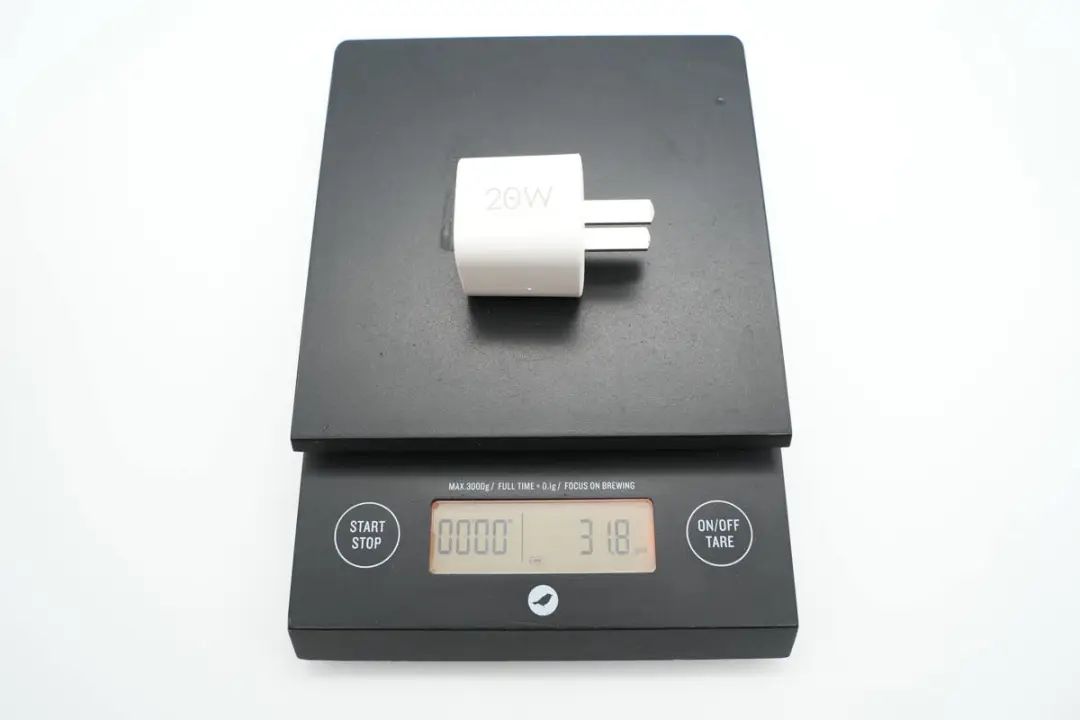

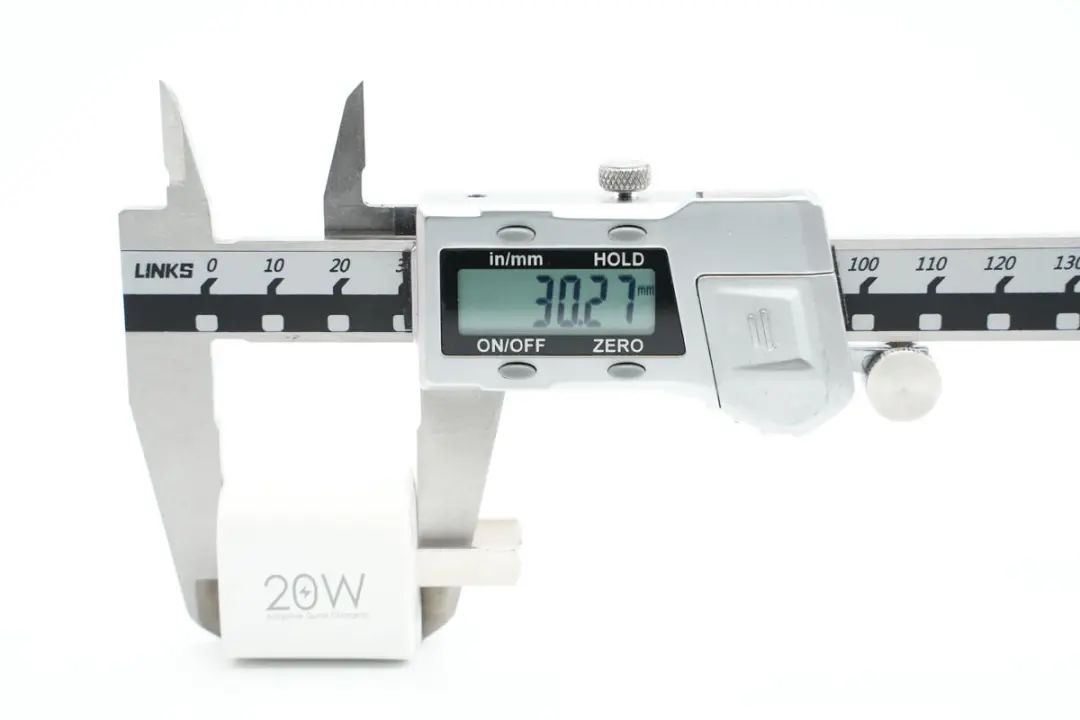

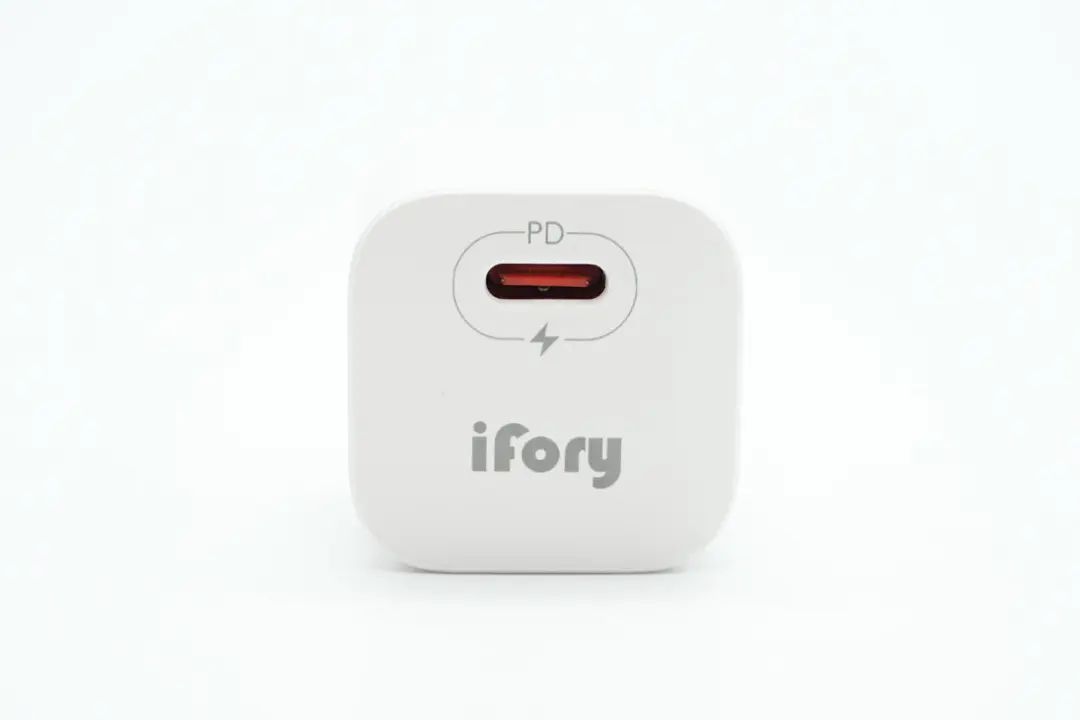

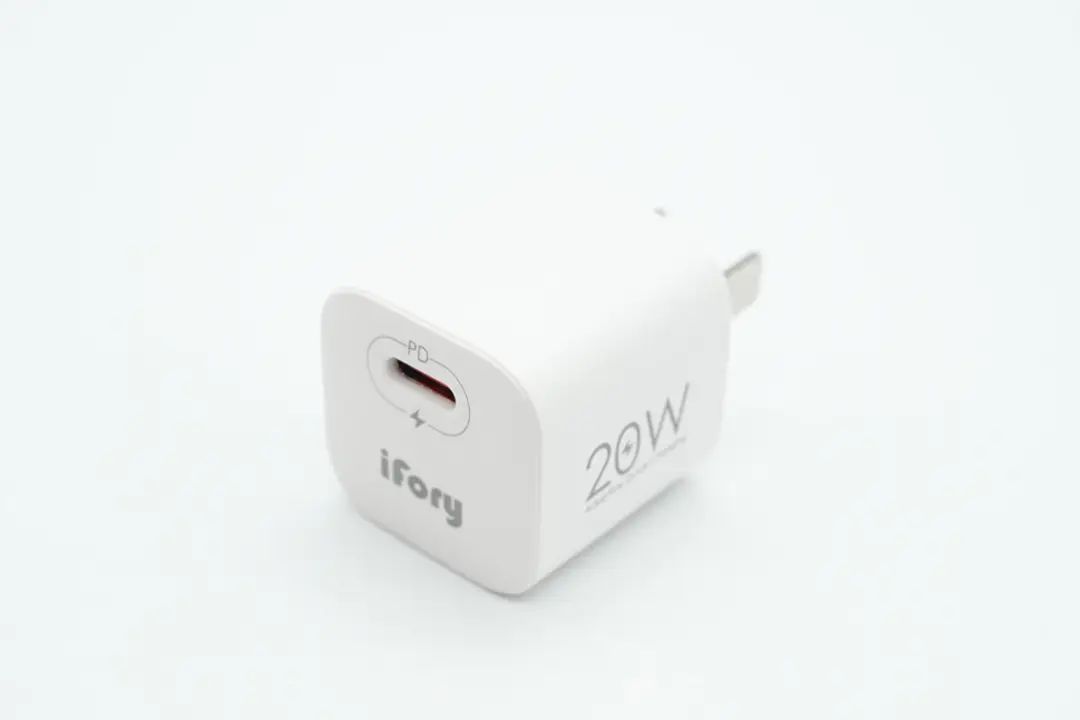

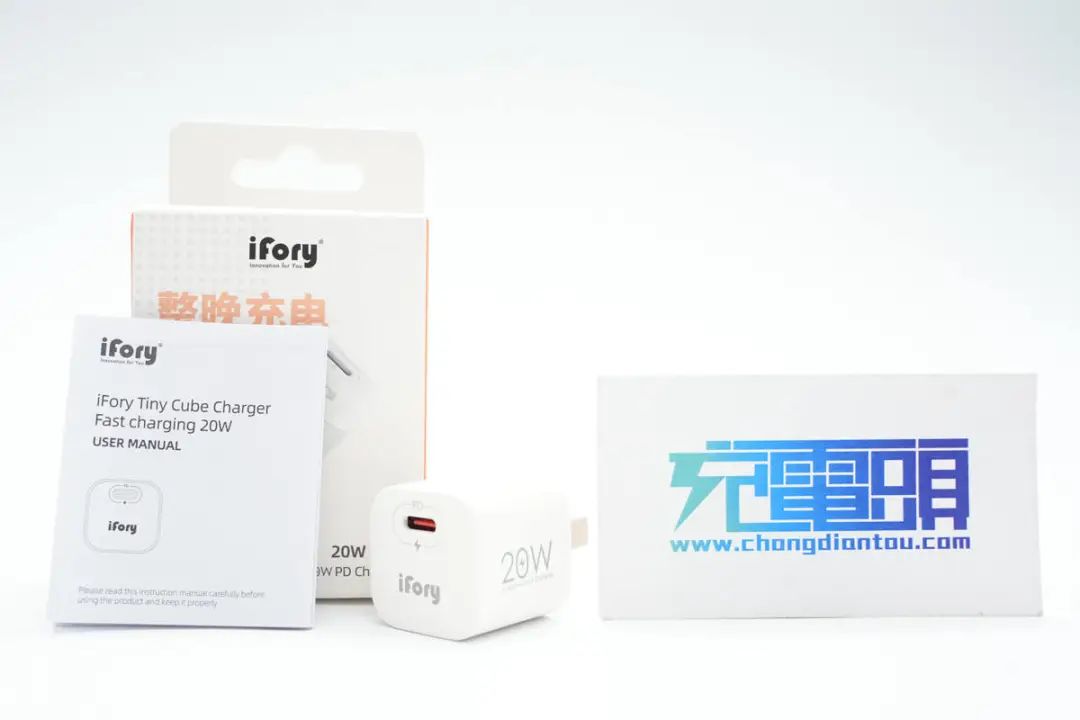

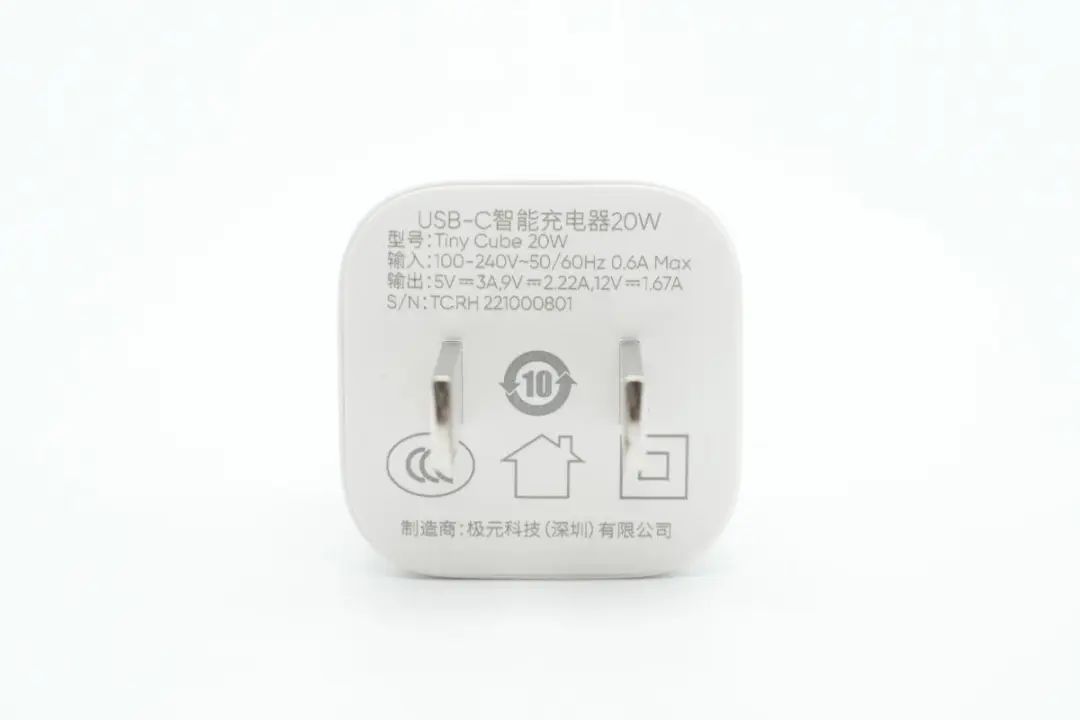

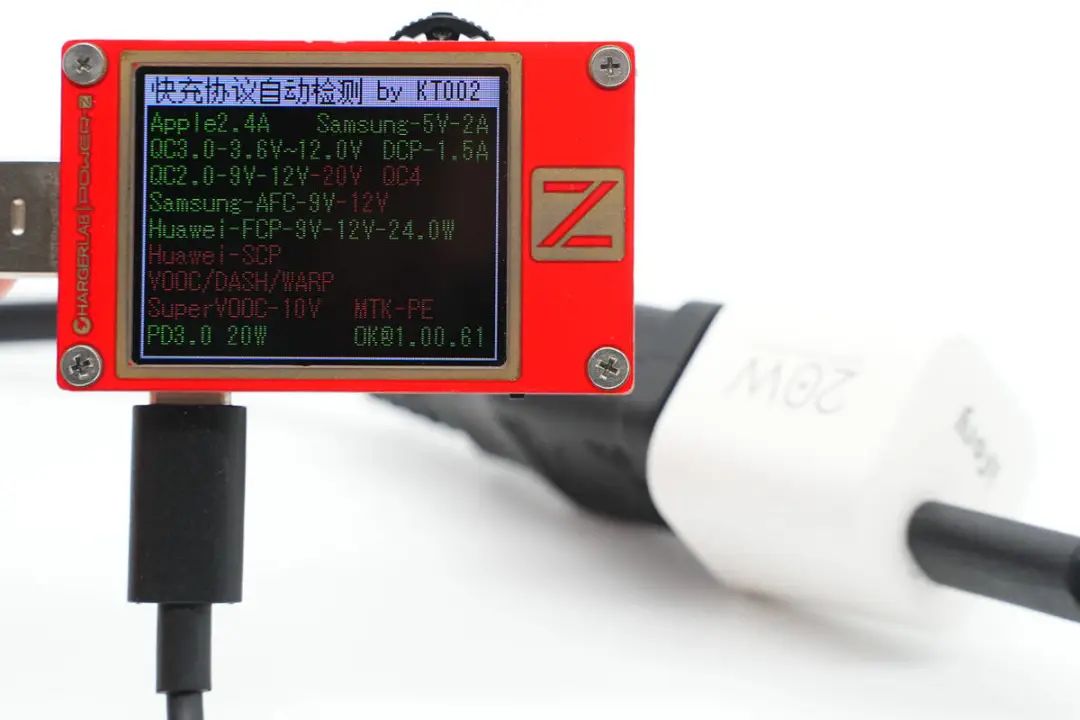

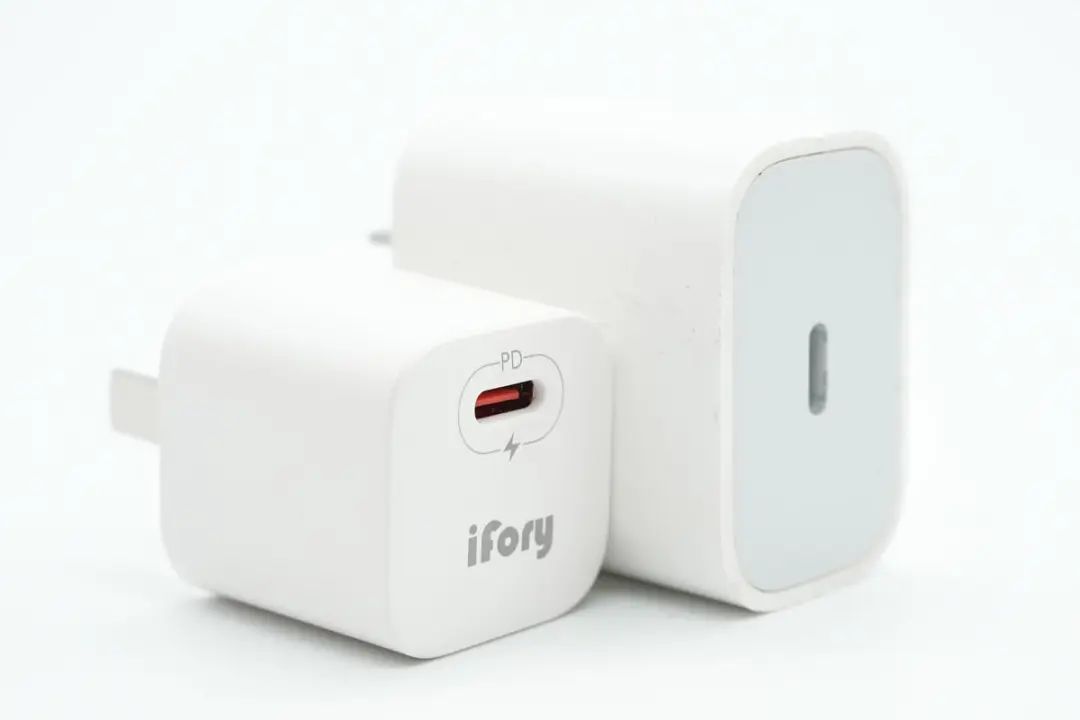

  包装盒正面印有ifory品牌、充电器外观图、名称以及卖点，其中“整体充电不发烫”核心卖点十分显眼。   背面印有充电器参数以及认证标识等。  包装内含充电器以及使用说明书。  ifory这款20W迷你充为经典小方块造型，PC材质外壳表面磨砂处理，此外还有品牌、功率标识等丰富设计。  机身一侧印有20W Adaptive Quick Charging字样。  充电器配备固定式国标插脚。  输入端外壳上印有充电器参数型号：Tiny Cube 20W输入：100-240V~50/60HZ 0.6A输出：5V3A、9V2.22A、12V1.67A制造商：极元科技（深圳）有限公司充电器已经通过了CCC认证。  顶部外壳印有ifory、PD和闪电标识，USB-C口靠一侧布局，橘红色胶芯。  测得充电器机身高度为30.27mm。  宽度为28.47mm。  厚度为28.39mm。  和苹果20W充电器对比，体积优势明显。  拿在手上的大小直观感受。  充电器净重约为32g。  使用ChargerLAB POWER-Z KT002测得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、PD3.0快充协议。  并且还具备5V3A、9V2.22A、12V1.67A三组固定电压档位。

安福瑞迷你20W充电器拆解

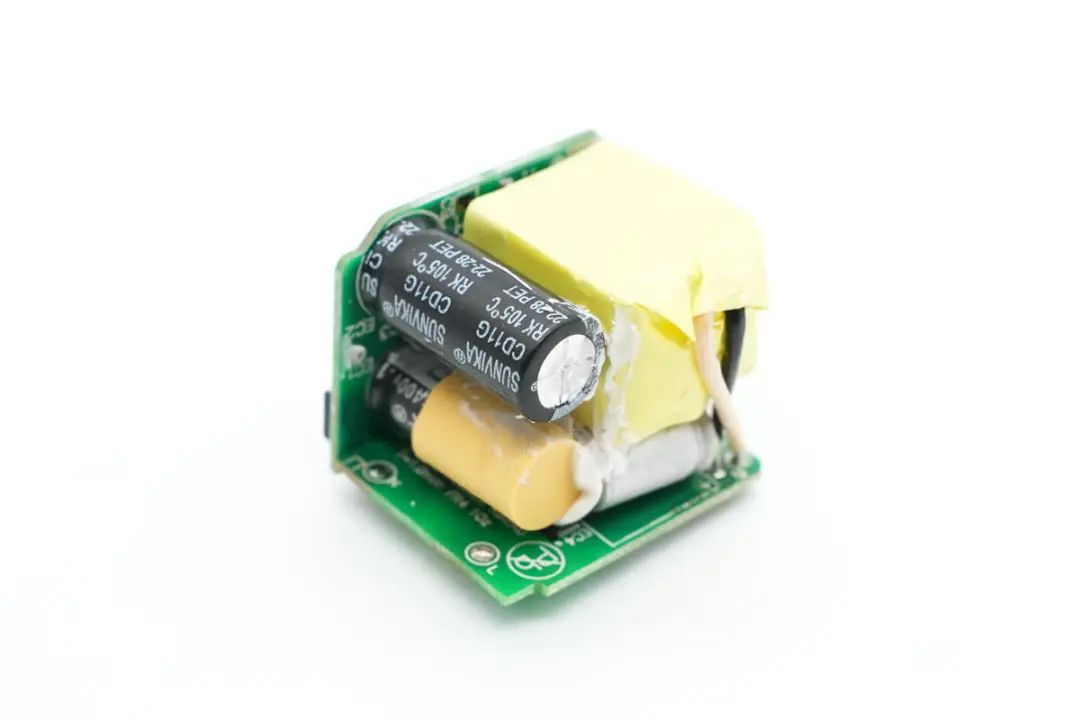

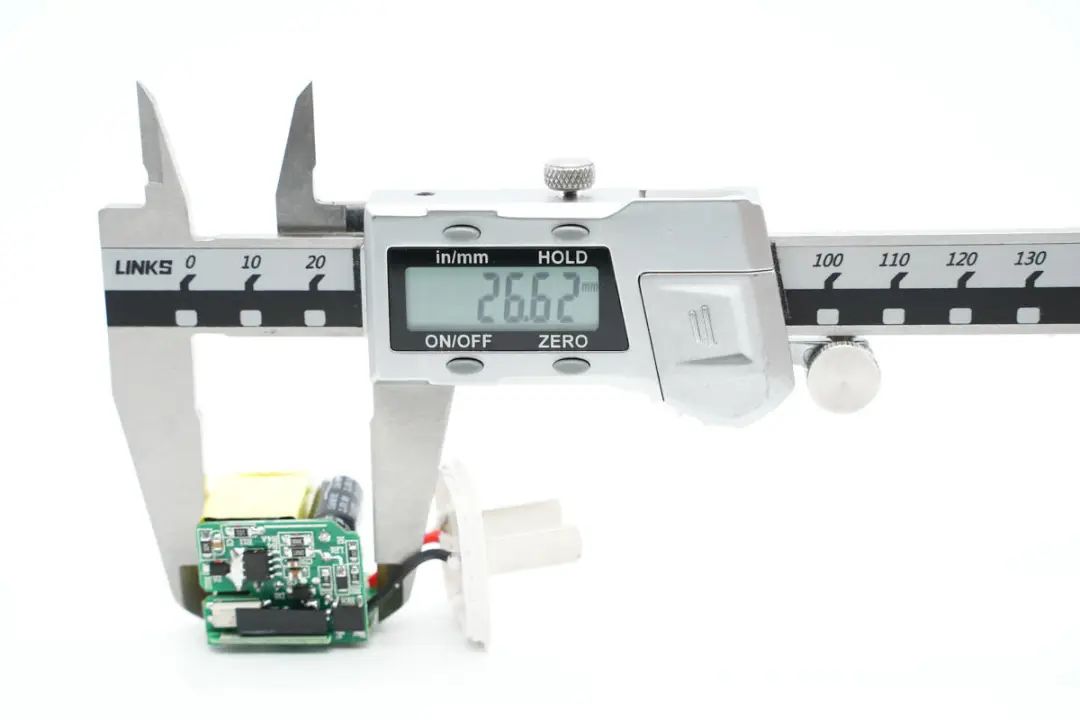

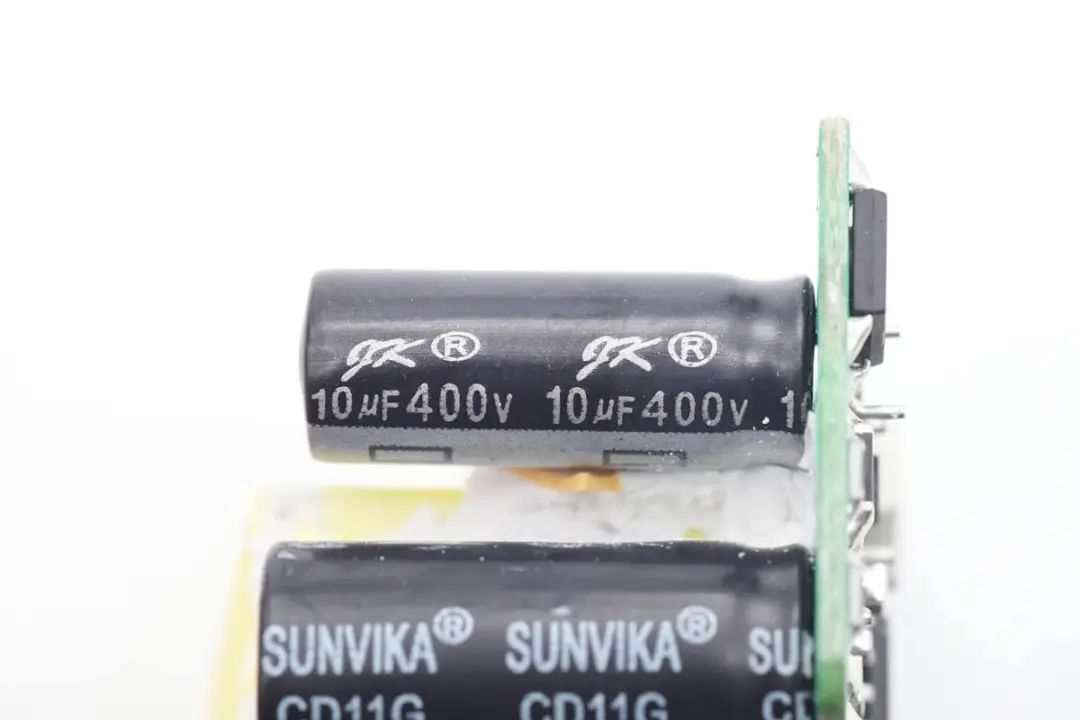

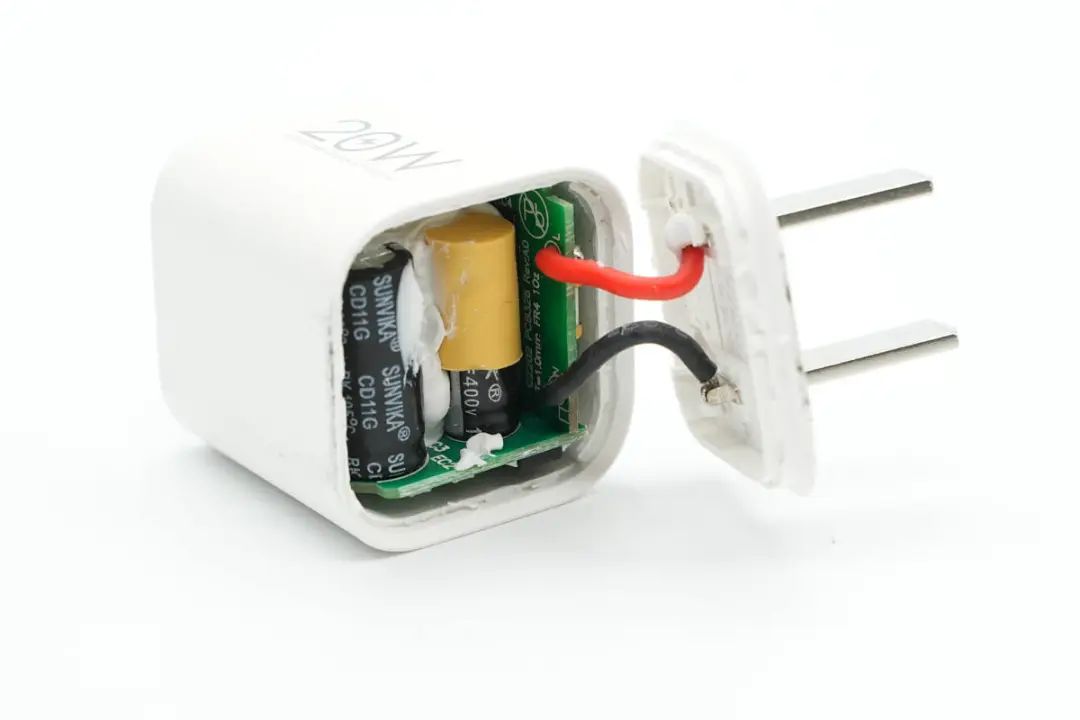

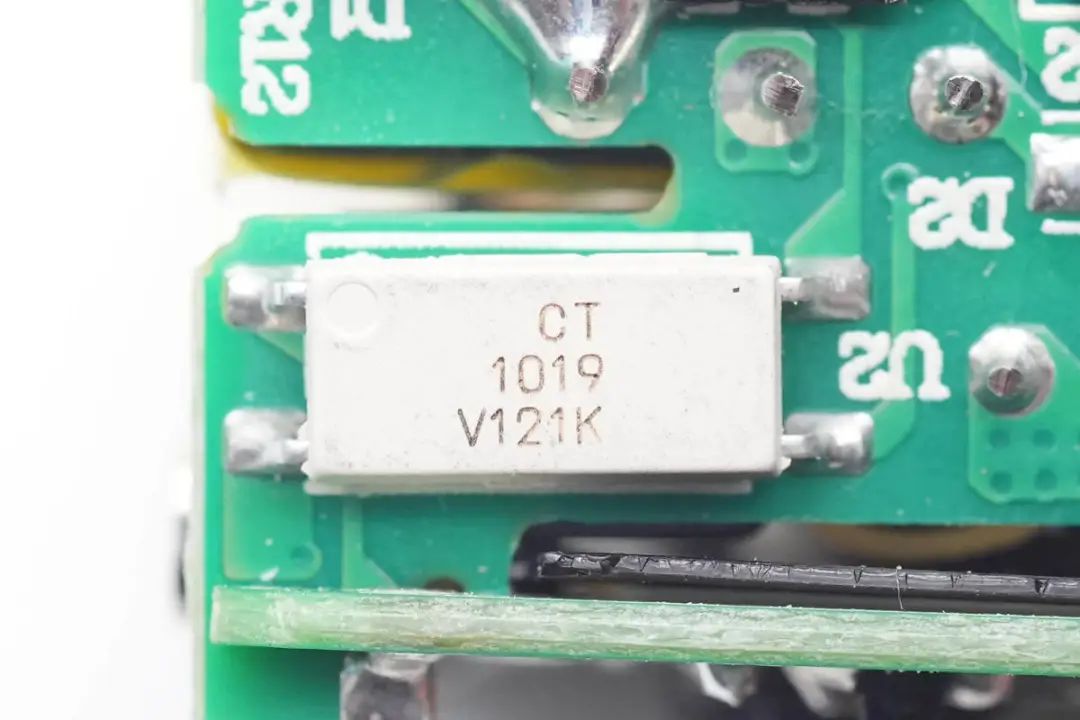

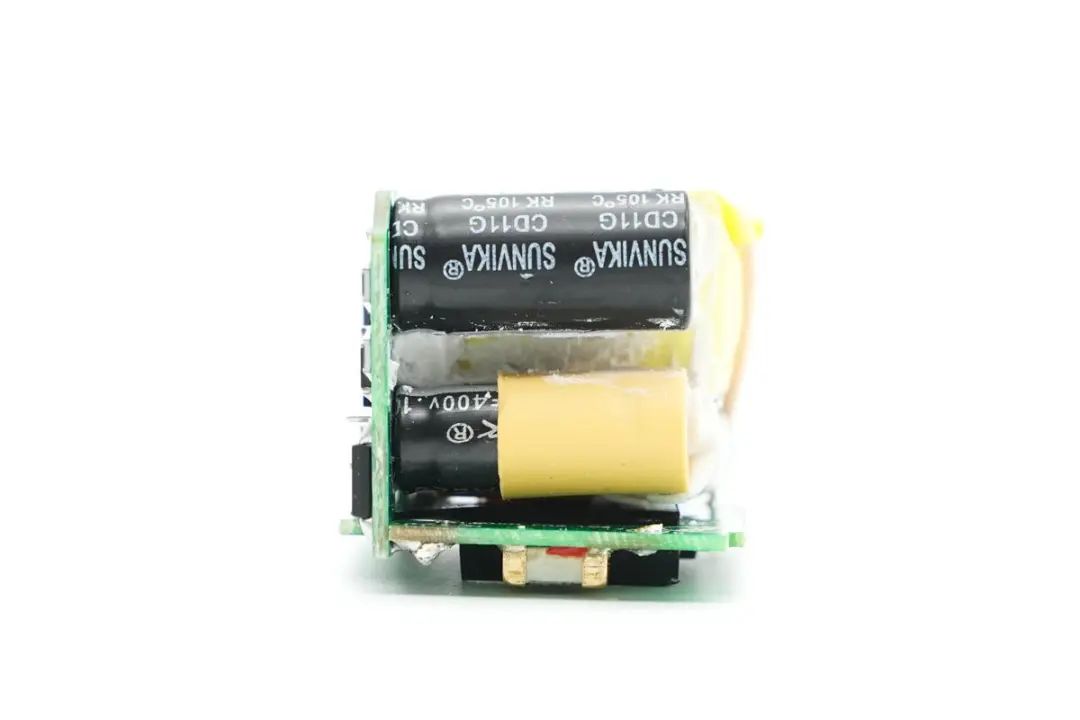

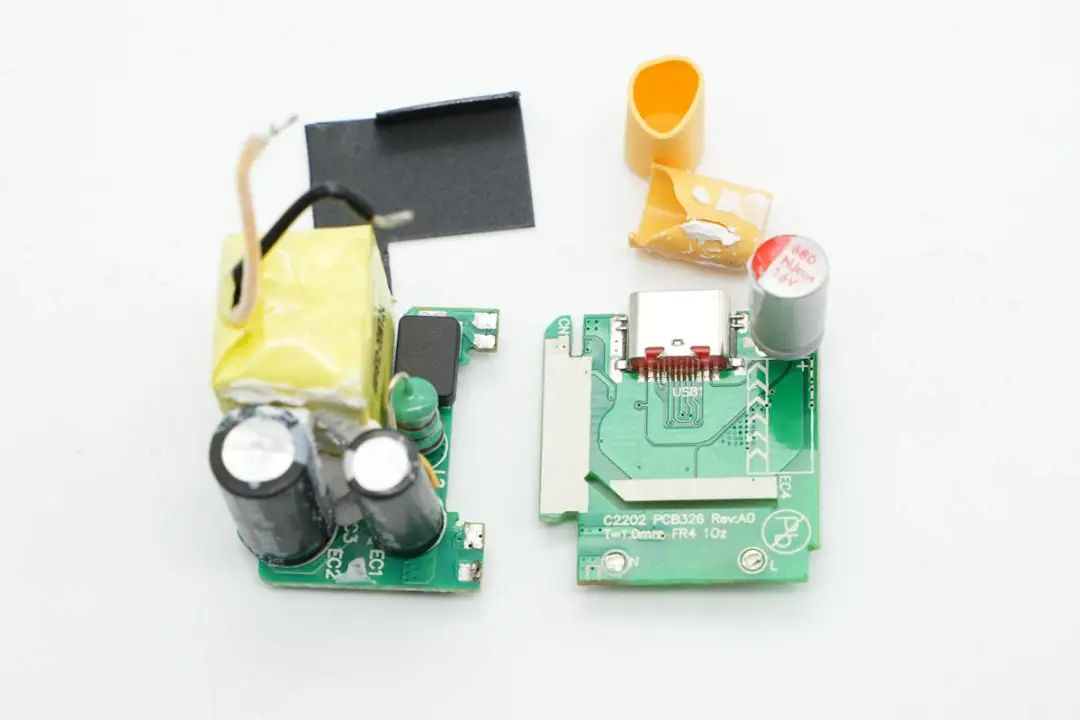

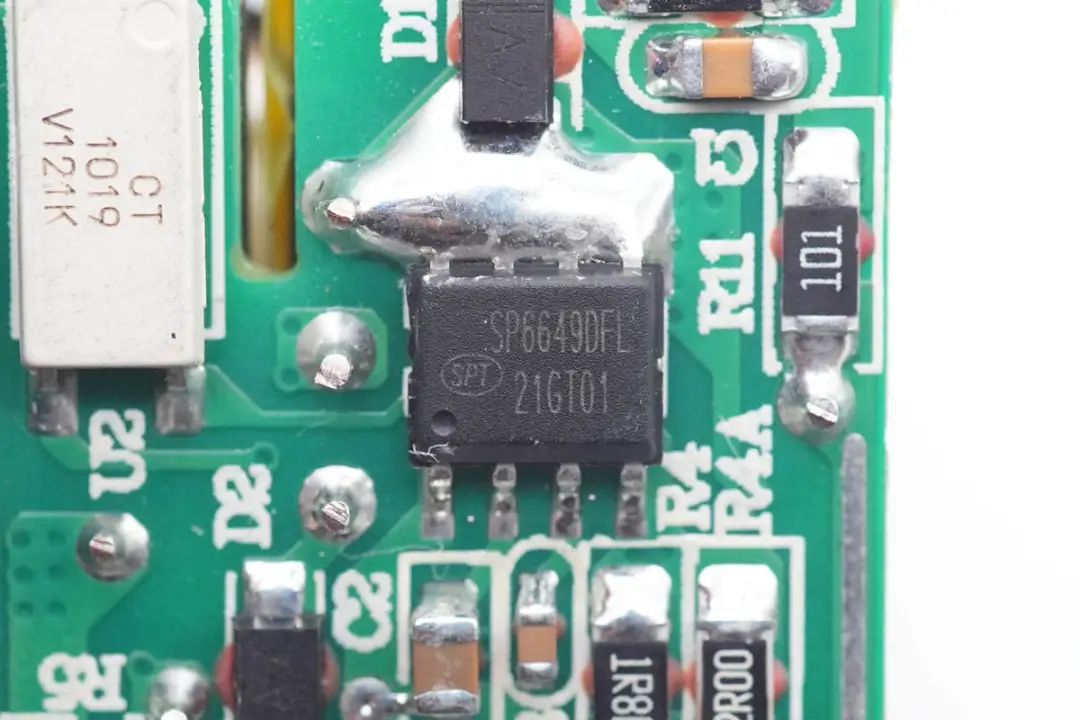

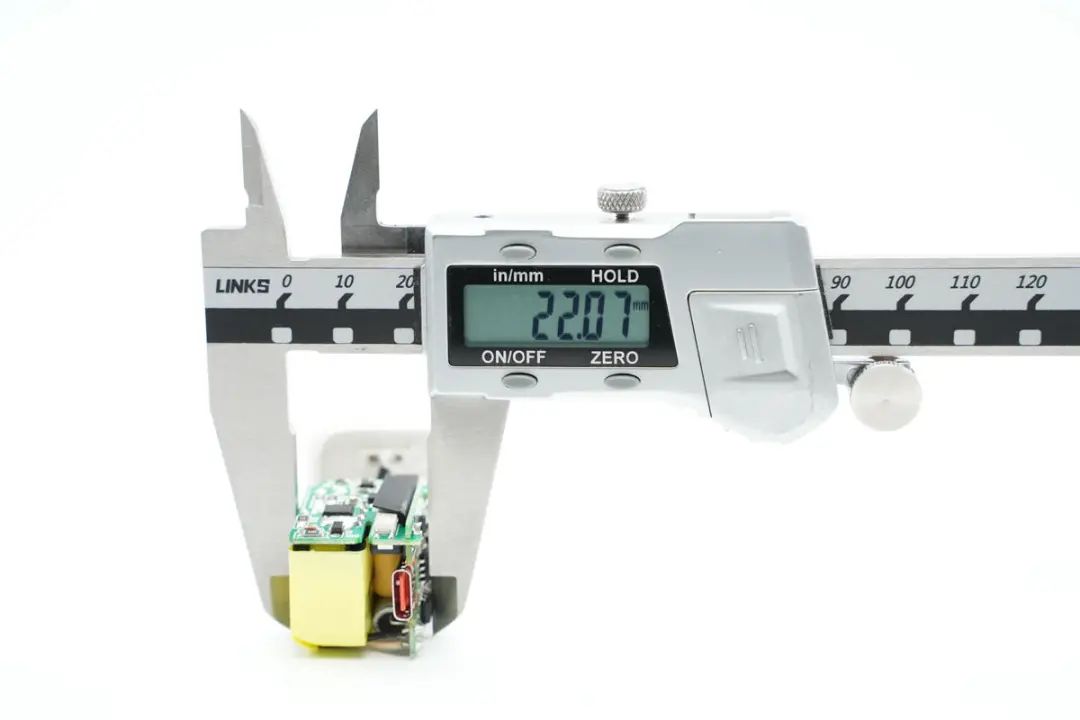

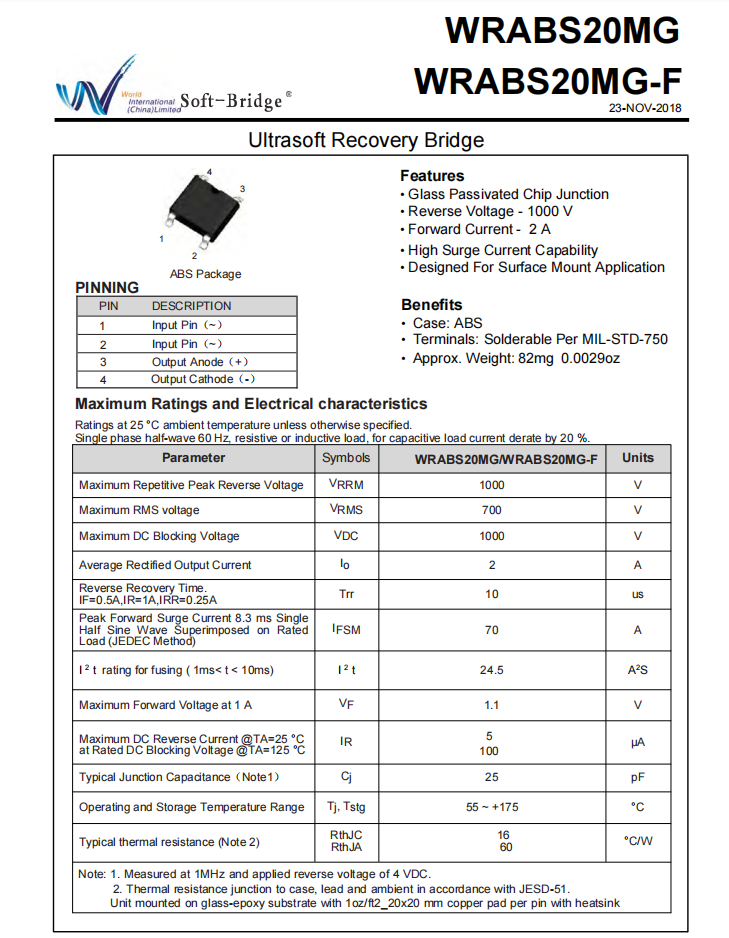

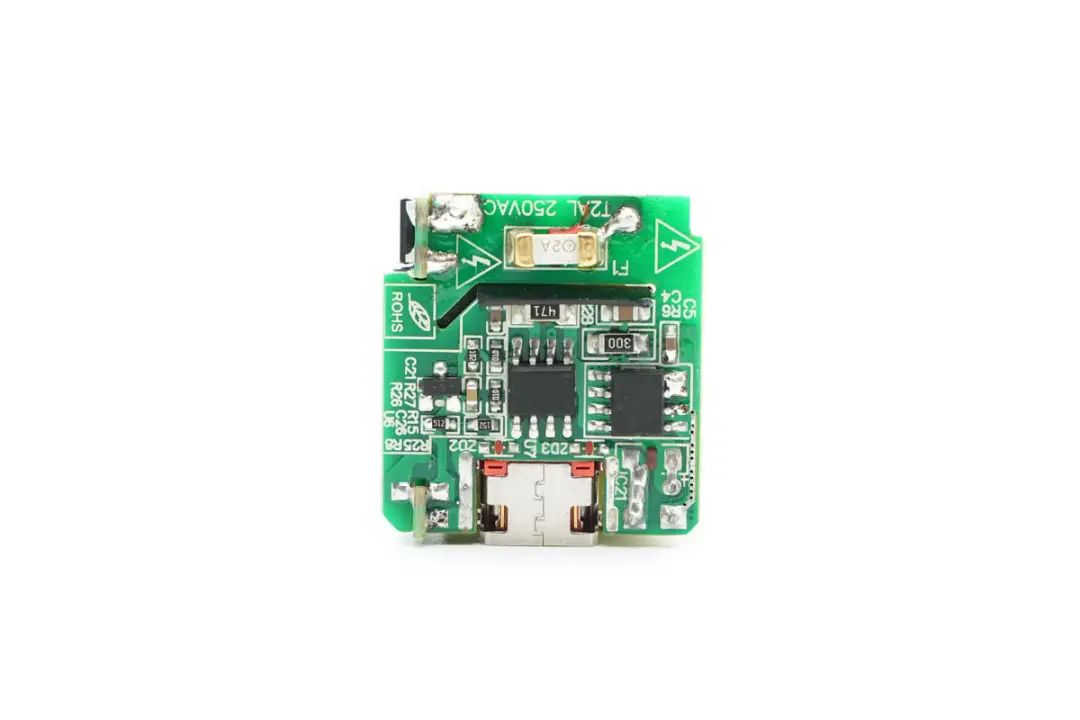

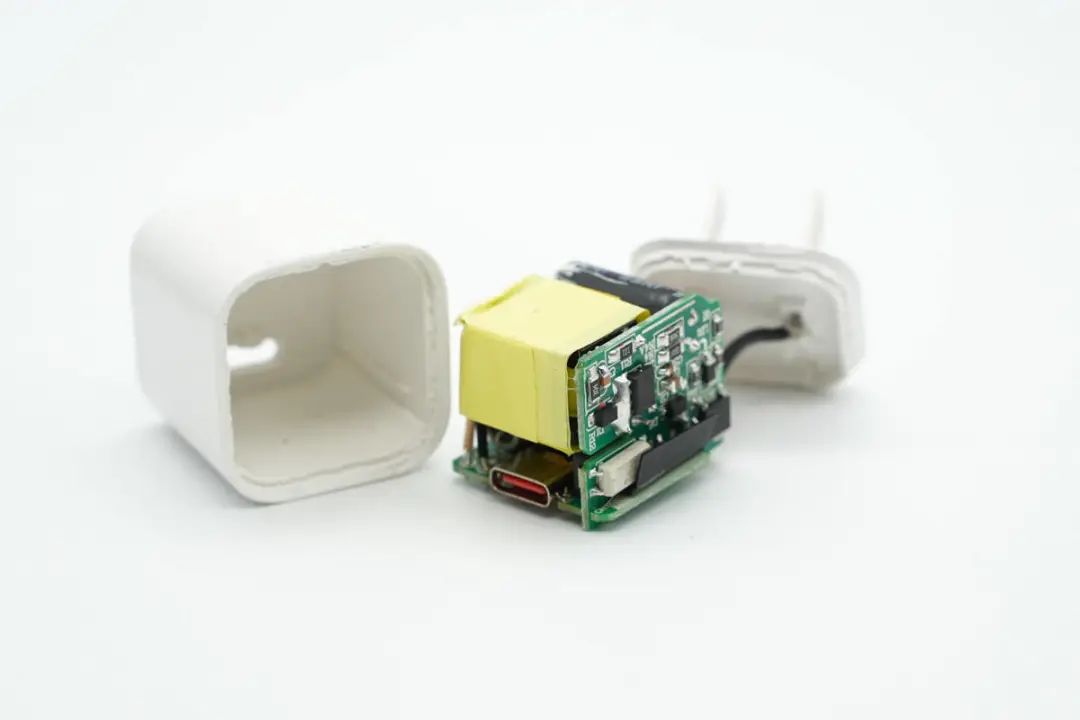

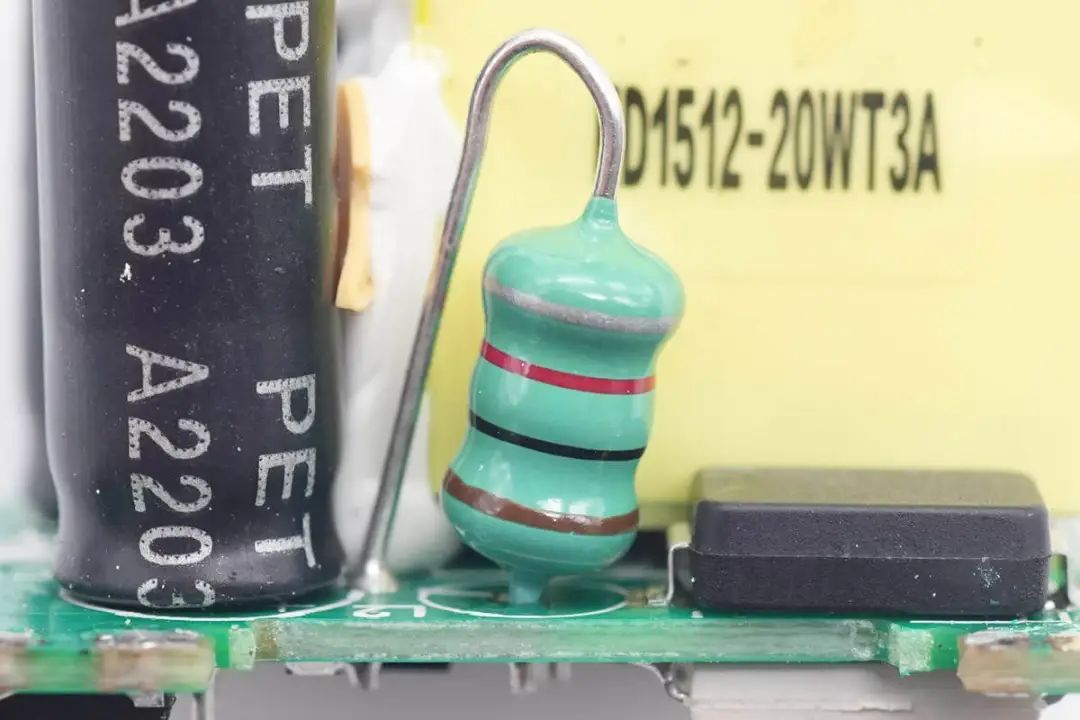

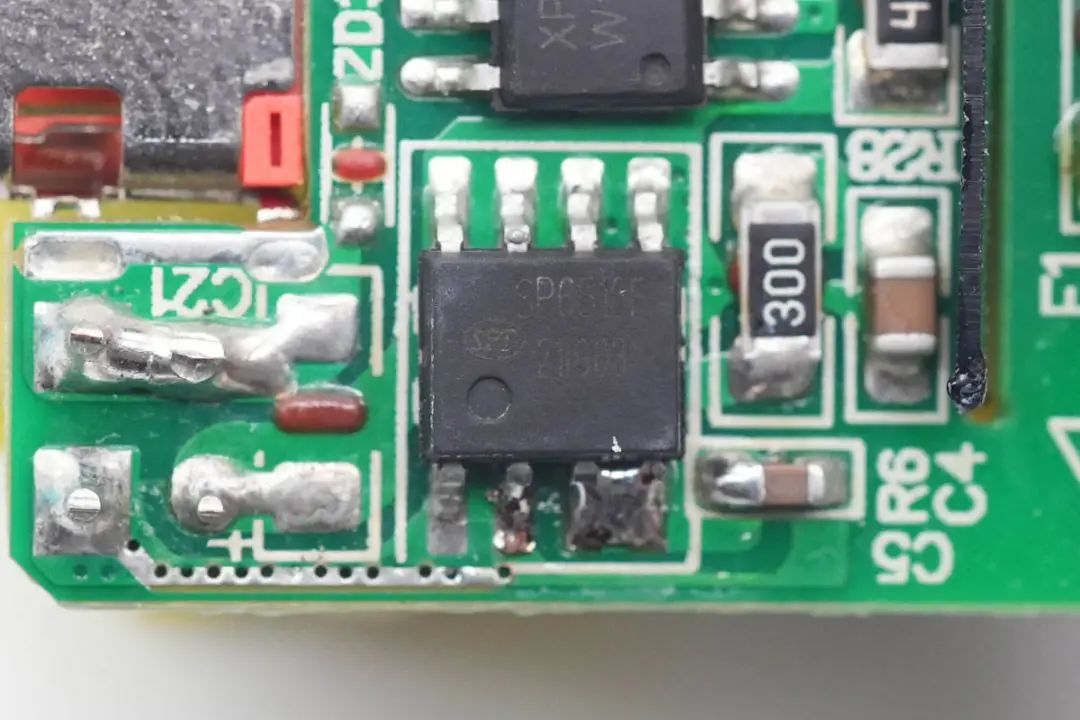

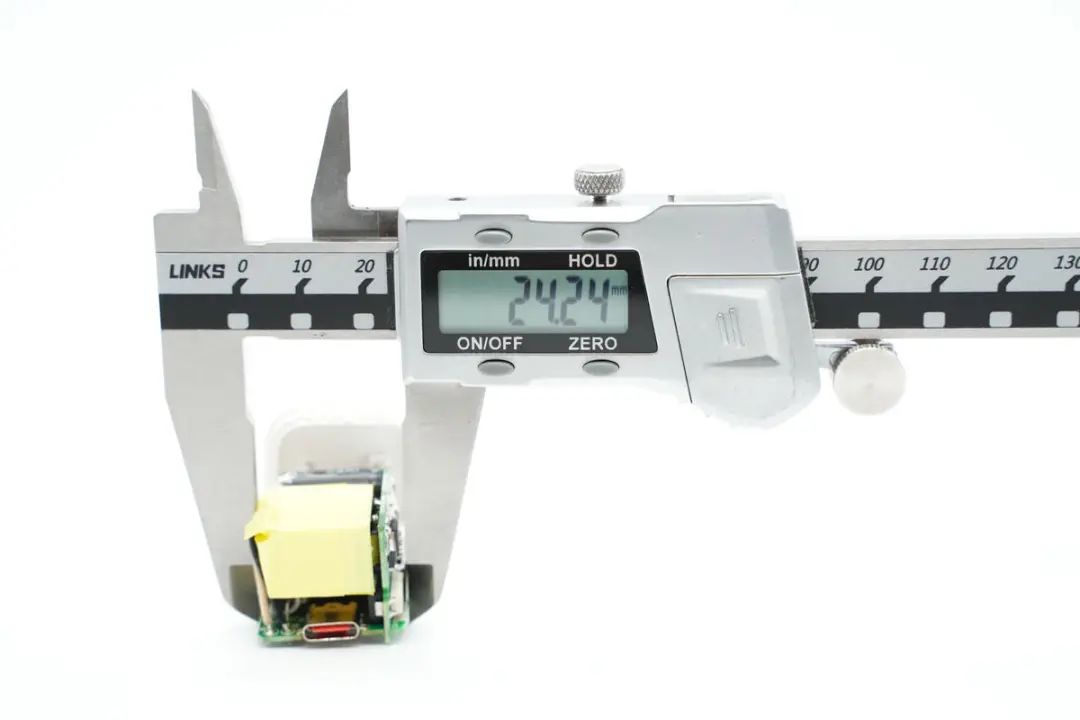

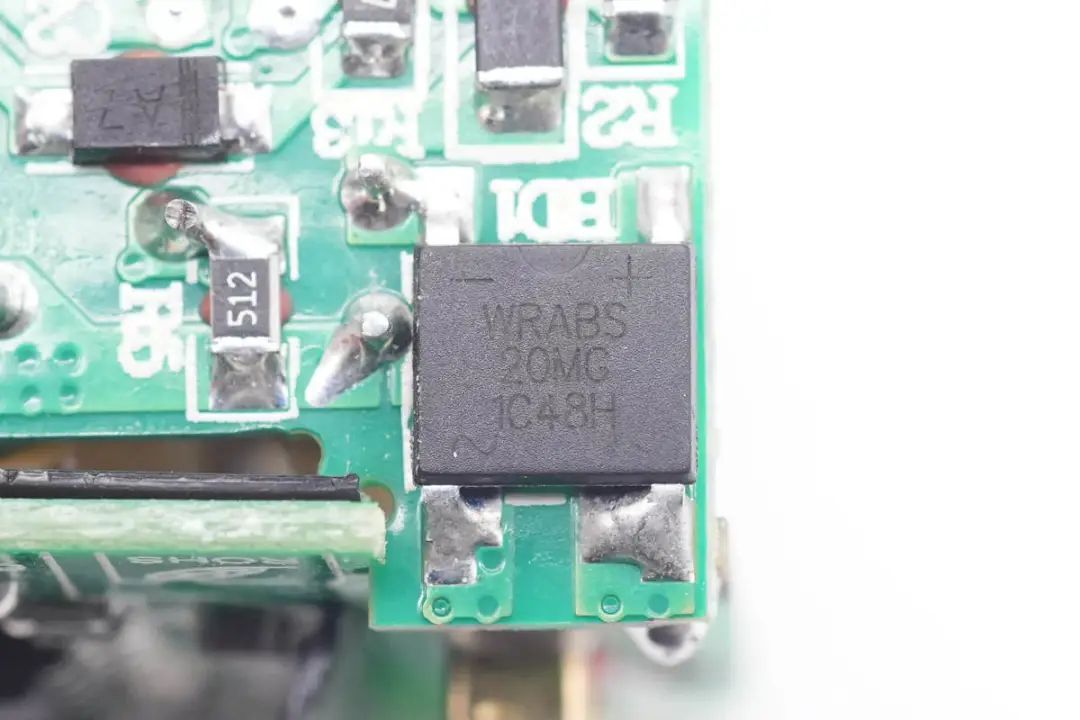

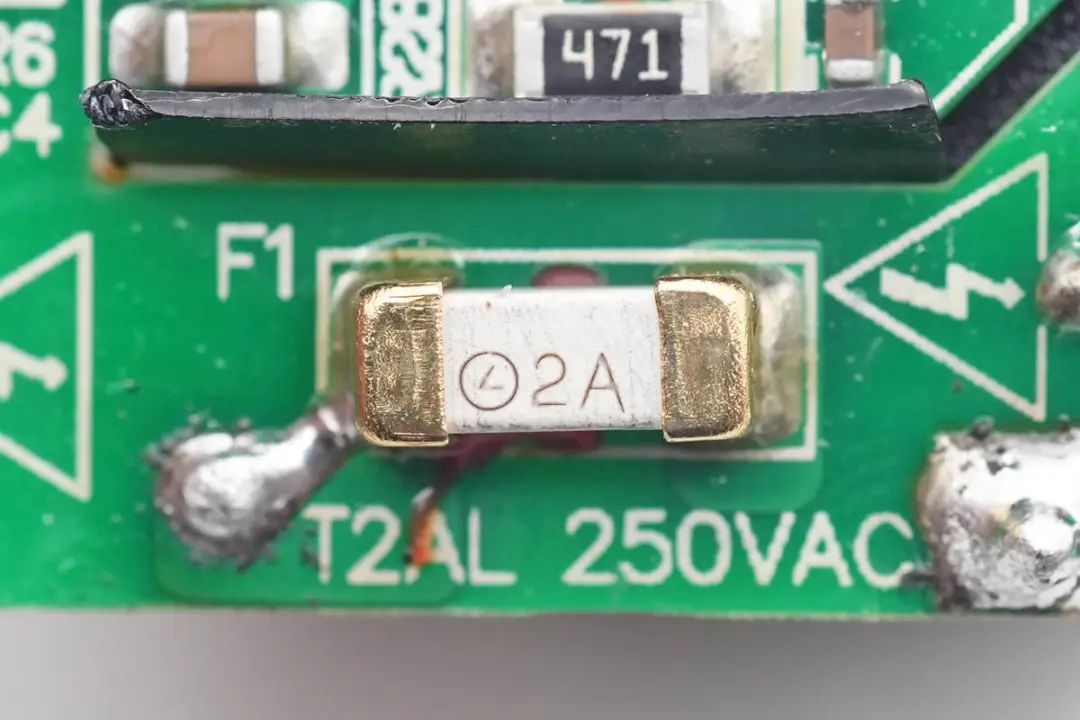

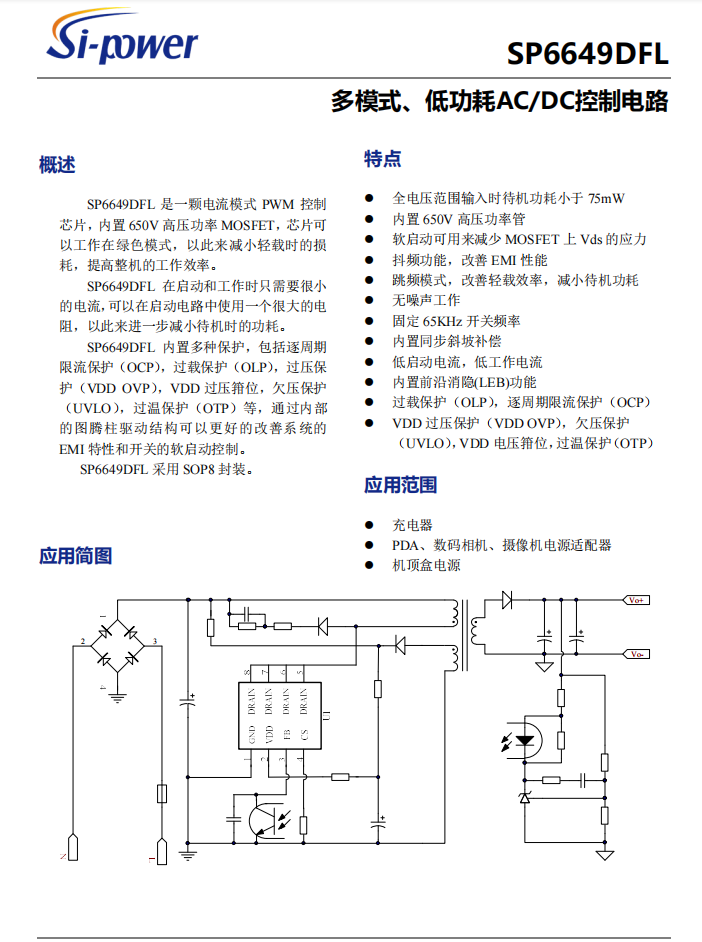

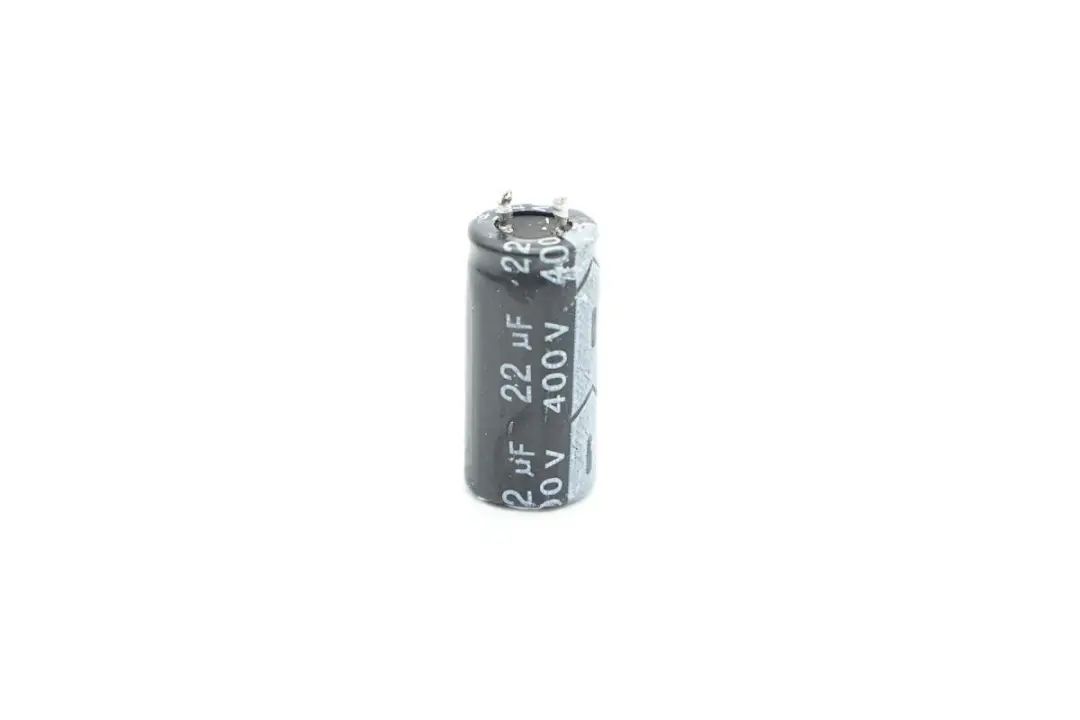

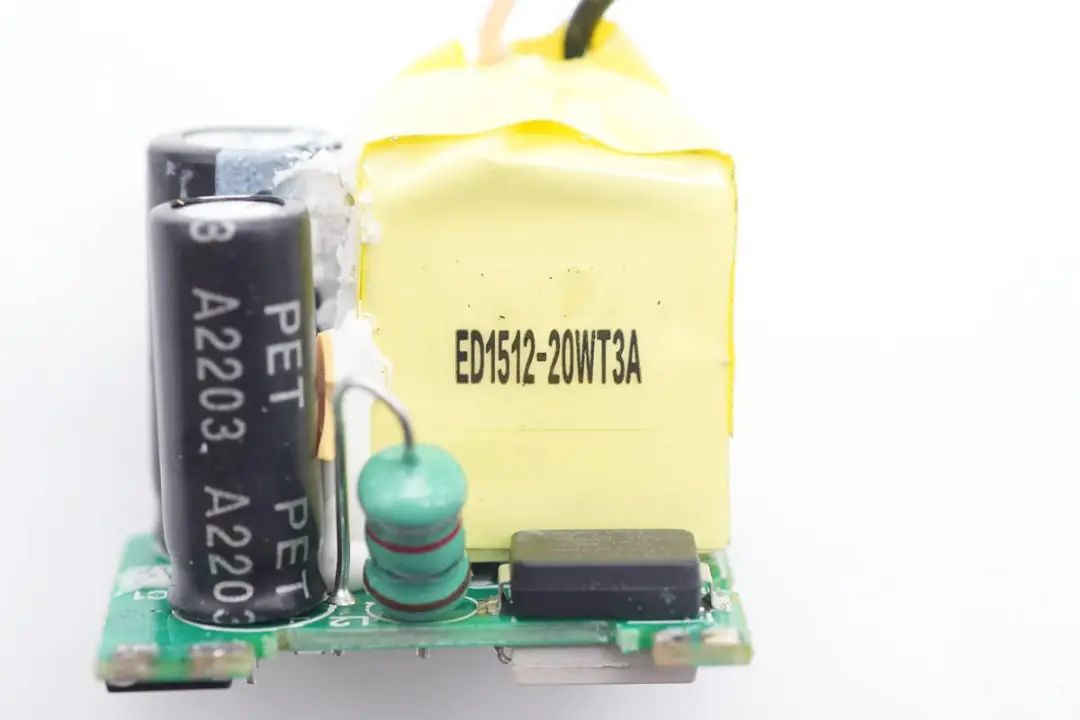

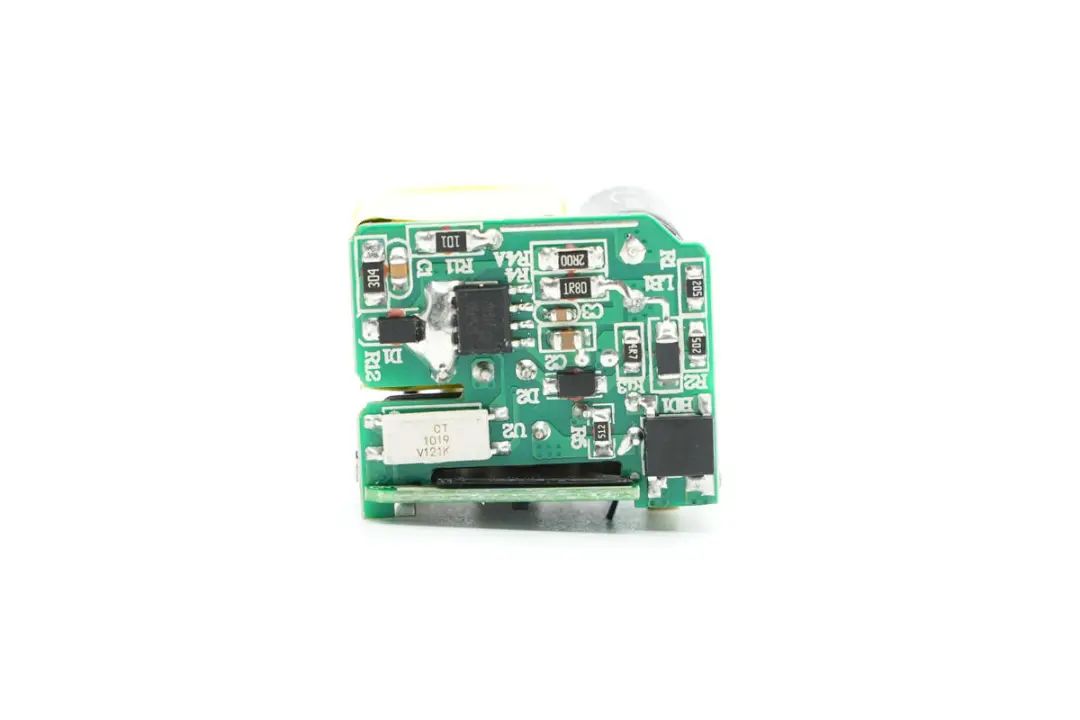

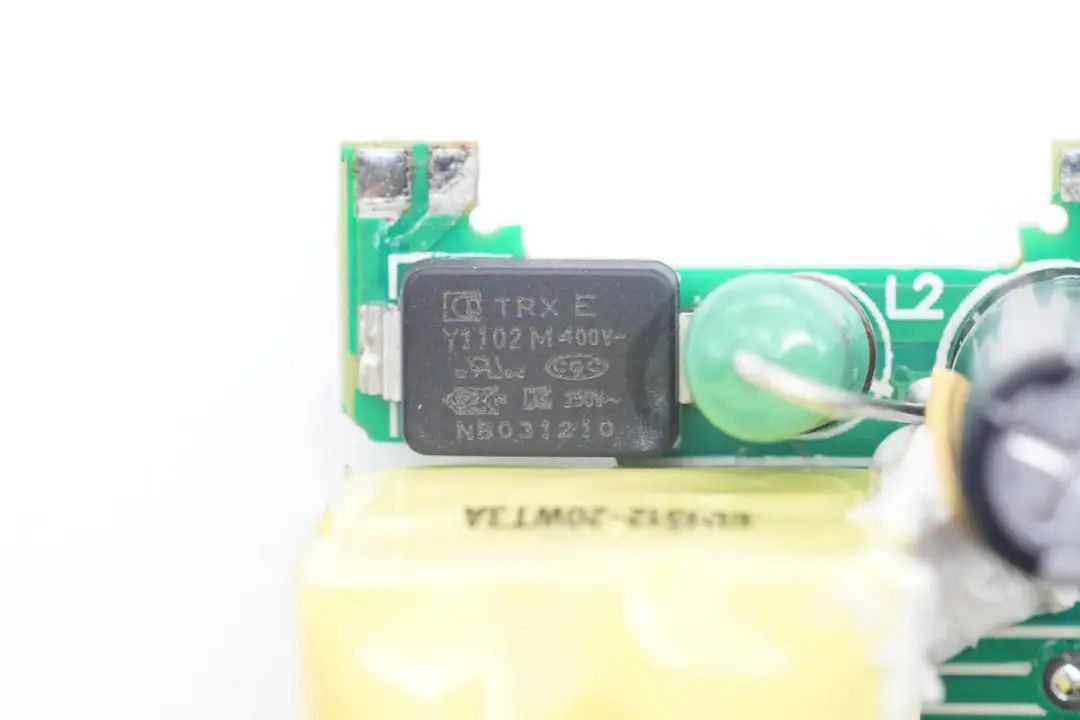

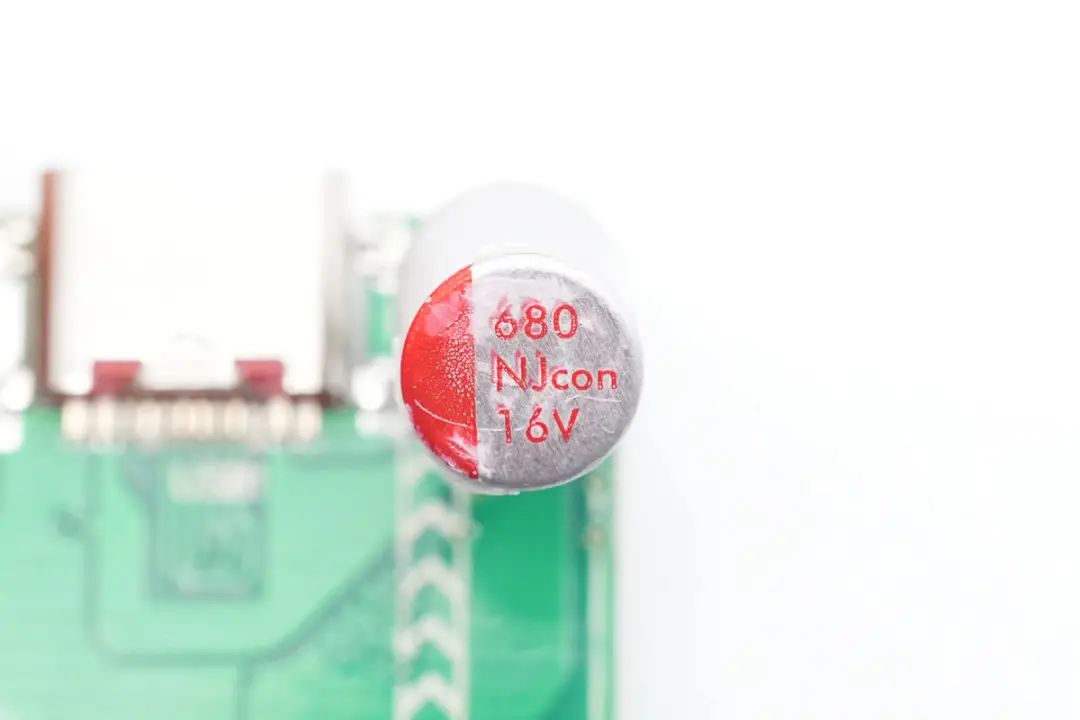

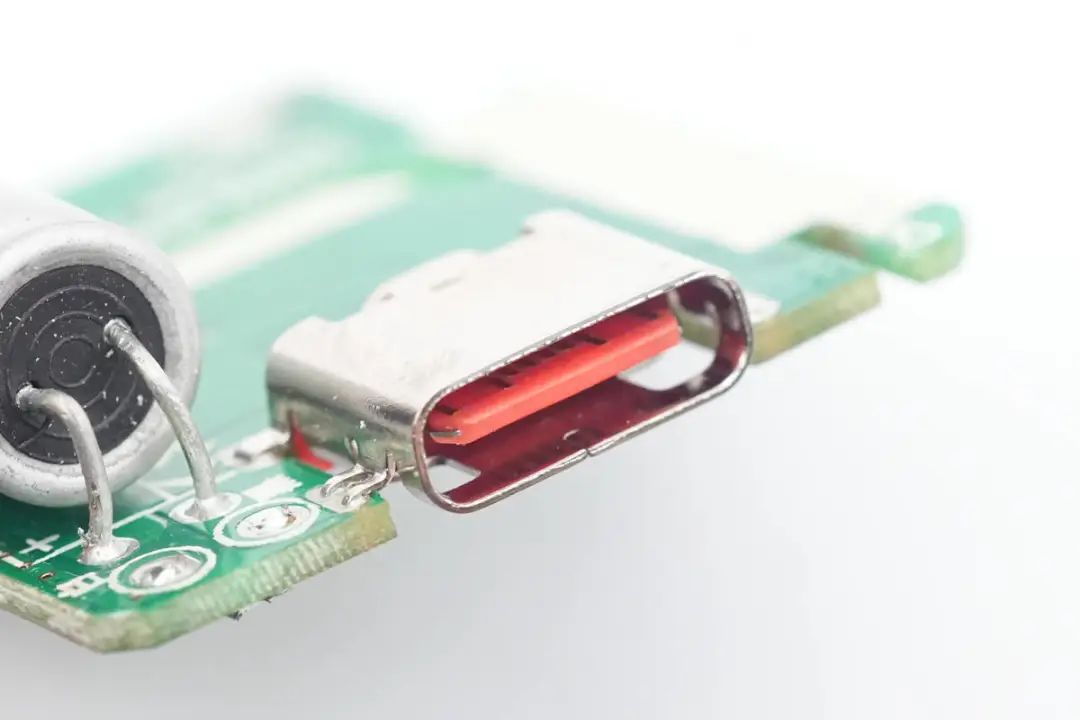

 对安福瑞这款20W充电器的外观、大小、性能等有了基本了解后，下面继续对其进行详细拆解，看看内部设计和用料如何。  首先沿外壳接缝处拆开充电器外壳，AC插脚通过导线连接到PCBA模块。  抽出充电器PCBA模块，可以看到内部模块由两块小板焊接组成，小板之间插入隔离板绝缘。  侧面可以看到隔离板用于次级小板与初级元件之间隔离。  使用游标卡尺测得充电器PCBA模块长度约为26.62mm。  PCBA模块宽度约为24.24mm。  PCBA模块高度约为22.07mm。  充电器输入小板中间镂空插入隔离板绝缘，输入端焊接一颗保险丝，输出端是同步整流芯片和协议芯片。  侧面焊接的小板是充电器的初级电路，焊接整流桥和初级主控芯片。  将充电器内部两块小板拆分开，开始了解内部结构。通过对充电器PCBA模块的观察，ifory安福瑞20W充电器内部使用硅动力高集成开关电源方案，初级主控芯片和次级同步整流芯片均内置开关管，集成度高。输出电压由协议芯片通过光耦反馈进行控制调节，满足快充不同电压的输出需求。下面就从输入端开始了解各个器件。  输入侧小板焊接一颗贴片保险丝，规格为2A 250V。  整流桥来自深圳市沃尔德实业有限公司，型号WRABS20MG，是一颗具有高浪涌能力的软桥，这颗软桥具有更高浪涌特性和较软的恢复曲线，比较平滑的关断特性，可以降低二极管结电容达到非常少的谐波振荡产生的效果。  充电头网了解到，采用该型号软桥的产品还有征拓20W迷你PD快充充电器、倍思20W超级硅充电器、睿高20W 1A1C快充充电器、麦多多20W迷你PD快充、POWER4 18W USB PD快充充电器等。同时沃尔德软桥系列产品还被OPPO 50Ｗ饼干氮化镓快充、努比亚1A1C 45W氘锋氮化镓快充、洛克65W氮化镓PD快充、麦多多2C1A 65W氮化镓快充等数十款产品采用。  两颗初级滤波电解电容焊接在小板上，其中一颗套有绝缘胶帽，用于绝缘。  其中一颗来自军康，规格为10μF 400V。  另外一颗滤波电容来自SUNVIKA三之佳，规格为22μF 400V。  初级主控芯片来自硅动力，型号为SP6649DFL，这是一颗电流模式PWM控制芯片，内置650V高压功率MOSFET，芯片可以工作在绿色模式，以此来减小轻载时的损耗，提高整机的工作效率。 SP6649DFL在启动和工作时只需要很小的电流，可以在启动电路中使用一个很大的电阻，以此来进一步减小待机时的功耗。SP6649DFL采用SOP8封装。  SP6649DFL内置多种保护，包括逐周期限流保护（OCP），过载保护（OLP），过压保护（VDD OVP），VDD过压箝位，欠压保护（UVLO），过温保护（OTP）等，通过内部的图腾柱驱动结构可以更好的改善系统的EMI特性和开关的软启动控制。 充电头网拆解了解到，硅动力的快充芯片还被JinHotai迷你25W PD快充充电器、贝尔金无线充原装20W充电器、铁甲20W PD快充充电器、斯泰克20W迷你PD快充、奥睿科20W PD快充、图拉斯18W PD快充等数十款产品。  开关变压器特写，采用ED1512磁芯，变压器使用绝缘胶带严密缠绕。  色环差模电感特写，外套黄色胶帽绝缘。  贴片Y电容来自四川特锐祥科技股份有限公司，型号为TMY1102M，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。 特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。  充电头网了解到，特锐祥贴片Y电容除了被贝尔金、安克、QCY、声丽、麦多多、OPPO、联想、努比亚、倍思、海陆通、第一卫等品牌的数十款快充产品使用，此外还被伊戈尔40W LED驱动电源、长虹42英寸智能网络电视42P3F内置电源、卓飞航45W氮化镓超快墙充等产品使用，性能获得客户一致认可。  兆龙CT1019光耦，用于输出电压调节反馈。  同步整流芯片来自硅动力，型号为SP6516F，内置耐压60V的NMOSFET同步整流开关，且具有极低的内阻，典型RdsON低至11mΩ，可提供系统高达3A的应用输出，工作电压范围宽，支持多种工作模式，应用方便。  硅动力SP6516F资料信息。  输出滤波固态电容来自NJcon永立，规格为680μF 16V。  协议芯片来自云矽半导体，型号为XPD319，是一款集成 USB Type-C、USB PD以及 PPS、 QC3.0+/QC3.0/QC2.0 快充协议、华为FCP快充协议、三星AFC快充协议、BC1.2 DCP 以及苹果设备 2.4A 充电规范的多协议端口控制器，为 AC-DC适配器、车载充电器等设备提供高性价比的USB-C端口充电解决方案。 XPD319内部集成VBUS开关管和电流取样电阻，外围元件十分精简，芯片支持最高36W输出功率，可配置5/9/12V输出电压，也可配置成5/9V输出电压。芯片内置欠压保护，过压保护和数据引脚过压保护。  云矽半导体 XPD319 资料信息。 充电头网拆解了解到，云矽半导体XPD系列快充协议芯片已被公牛，贝尔金，联想，诺基亚，飞利浦，傲基，倍思，品胜，摩米士等多个品牌的数十款产品采用，抓住20W PD快充风口，富满集团云矽半导体单月PD协议芯片销量突破千万颗。  USB-C母座沉板过孔焊接，内部采用橙色胶芯。  全部拆解完毕，来张全家福。

充电头网拆解总结

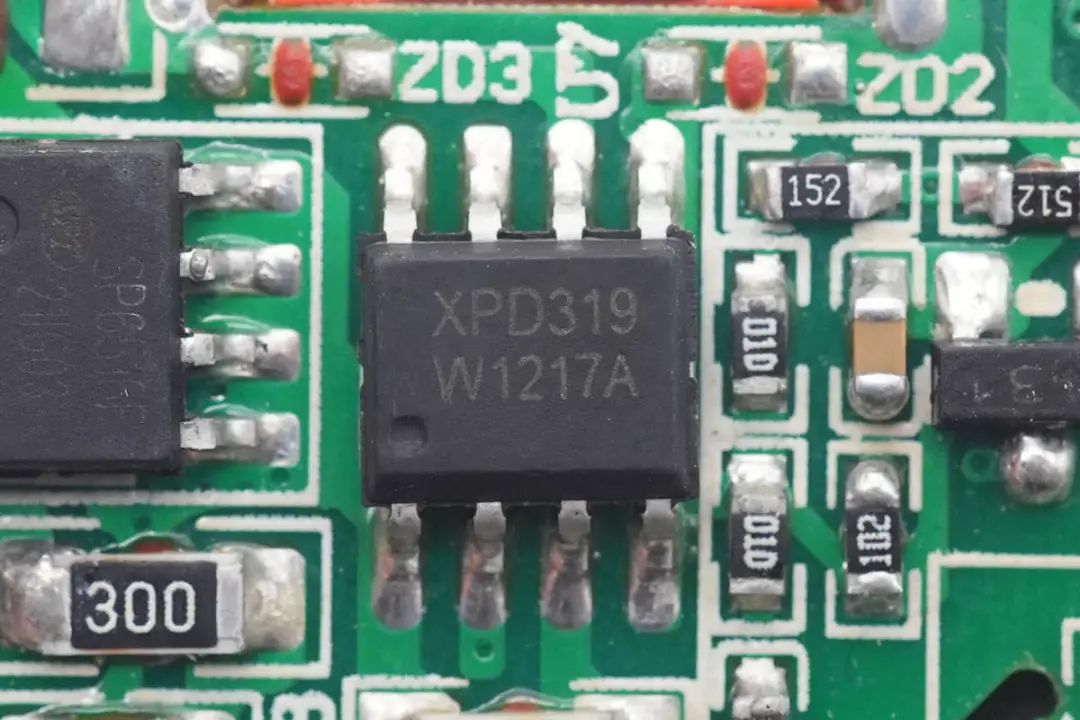

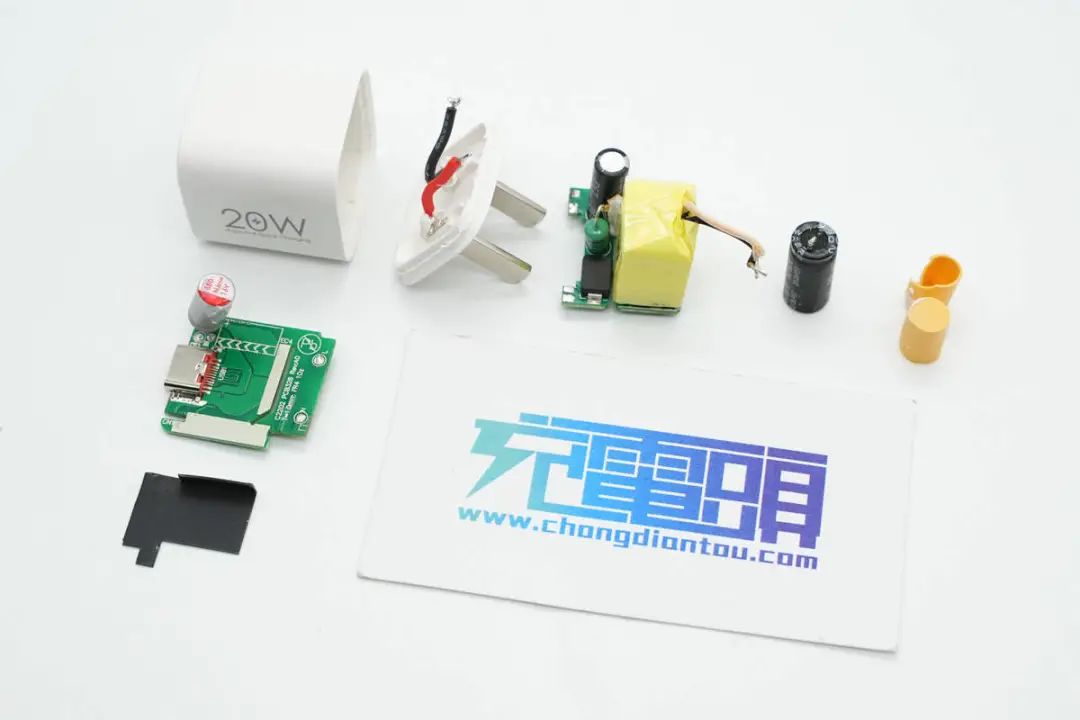

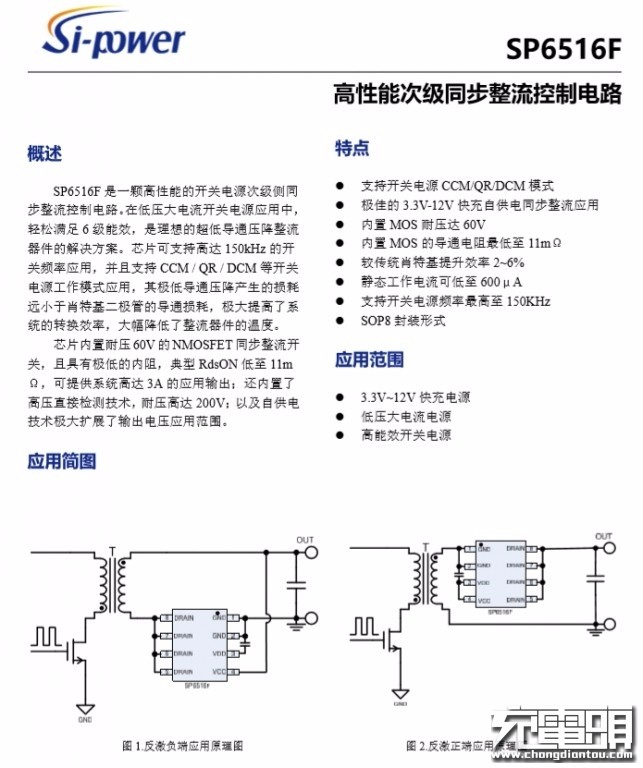

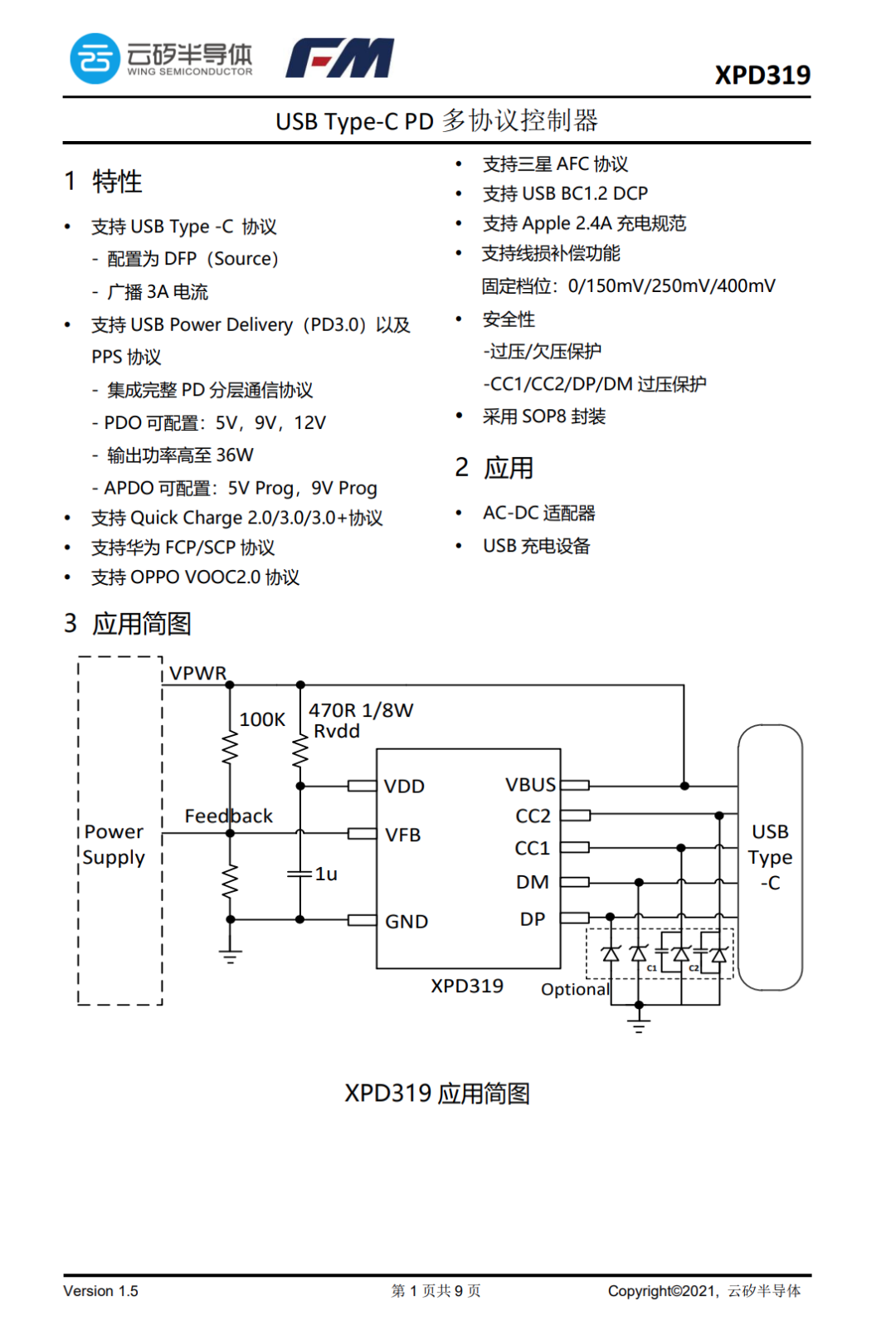

 ifory安福瑞20W PD快充外观设计简洁，顶部印有品牌logo，侧面印有20W功率字样，充电器体积迷你。充电器支持QC，AFC，FCP等快充协议，具备5V3A、9V2.22A、12V1.67A三组固定电压档位，对安卓和苹果手机都有很好的兼容性。 充电头网通过拆解了解到，ifory安福瑞20W PD快充采用硅动力SP6649DFL+SP6516F高集成QR反激同步开关电源设计，两颗芯片均采用SO8封装，内部集成开关管，芯片外围元件精简。协议芯片采用云矽半导体XPD319，内部集成VBUS开关管和电流取样电阻。三颗芯片均为高集成设计，配合两块PCB组合的工艺，大大减小了20W快充的体积。
