MIPI CSI结合高性能设备实现更好的图像信号

MIPI协议的重定时器、适配器驱动器和多路复用器可以帮助实现灵活的信号路由和更好的信号完整性，大大扩大接口传输距离。图中的数据STMIPID02集成了两个MIPICSI-2接收器，12位并行输出接口可达200MHz反序列化像素数据的速率输出。

MIPI（Mobile Industry Processor Interface）是MIPIAlliance制定接口标准。这是一个接口标准，但它不仅仅是一个通信协议，还包括应用层、协议层、物理层。CSI是由MIPI联盟下Camera工作组指定的接口标准主要由应用层、协议层和物理层组成CSI-2可扩展通道，最大支持4通道数据传输，单线传输速度高达1Gb/s。

为了实现更高的视频分辨率和更好的图像信号完整性，接口和设备的组合是必不可少的。MIPI协议的重定时器、适配器驱动器和多路复用器可以帮助实现灵活的信号路由和更好的信号完整性，大大扩大接口传输距离。

MIPICSI串行器实现了大量的数据点对点传输

随着接口中数据速率的增加，平行总线的问题越来越多，信道数量的增加也使得布局越来越困难。大型平行总线将消耗宝贵的总线PCB基板空间和解字符串解决方案为大位宽平行总线带来了更低的成本和更低的功耗，以实现大量数据的点对点传输。这种传输不仅可以在系统内部传输，也可以在系统之间传输。

解弦器将大位宽的平行总线压缩成差分串行链路，输出接口输出反序列化数据。下图中的数据STMIPID02集成了两个MIPICSI-2接收器，12位并行输出接口可达200MHz反序列化像素数据的速率输出。

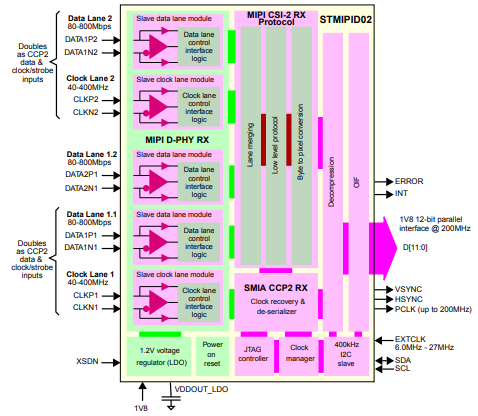

图：STMIPID02 MIPI CSI-2解串器，ST

使用具有标准8位、10位或12位并行输入接口的设备，可以连接到具有标准8位的主机MIPICSI-2低压，全差分串行，低压，全差分串行EMI接口节省了大量的板级空间。一些制造商将稳压器集成到解弦器上，直接集成到解弦器上MIPID-PHY接收器和内核逻辑电源，这样整个系统的电源管理也简化了很多。

高性能重定时器带来更好的信号质量

高性能重定时器可以消除高损失通道的抖动和随机噪声，实现更好的信号质量。在高数据速率下，重定时器优化了长轨道、连接器和电缆扩展信号传输范围，以避免对信号完整性的影响。

最重要的是抖动的补偿能力。重定时器的自适应平衡能力将直接影响设备的补偿能力。一般来说，为了达到最佳的抖动补偿效果，需要动态调整自适应平衡能力。TI的MIPICSI-例如2重定时器DPHY在输入端，有可配置的均衡器。设备将补偿。PCB，连接器和电缆相关频率损失和开关相关损失CSI-2在源设备和接收设备之间提供最佳设备DP电气性能。

带宽和低功耗也很重要。足够大的带宽可以在长距离传输后显示出高分辨率的相机图像。低功耗不用说，尤其是对于移动应用，低功耗是前提。高性能重定时器将优化移动和消费者应用程序DPHY在链路上进行检测，使设备切换到低功耗。

MIPICSI/DSI桥接转换后的高分辨率

单通道和双通道的桥接器非常常见，主要来自未来CSI或DSI转换处理器输出的视频流数据，使其合适LVDS或eDP显示面板，并提供足够的分辨率。

这种设备的每个通道的速度当然是一个非常重要的特性。相比之下，设计师在选择设备本身的尺寸和功耗时首先要注意。设备将根据符合工业标准的接口技术进行设计，使其与多种微处理器兼容，并具有多种功耗管理功能。典型的是MIPI超低功耗状态的定义（ULPS）。

小结

MIPI该协议仍在逐步完善和发展，不仅在手机行业，在无人机、自动驾驶系统、智能机器人等领域也可以看到MIPI协议的形象。特别是在ADSP-BF533SBBCZ500机器人领域，集成了MIPICSI协议的FPGA非常受欢迎。接口协议与高性能器件的结合对于实现更好的视频分辨率和更好的图像信号完整性至关重要。
