UCD9090A是支持 ACPI 的 10 轨电源定序器和监视器

产品详情

描述：

UCD9090A 是一款 10 轨 PMBus/I 2 C 可寻址电源定序器和AD9923ABBCZ监视器。该器件集成了一个 12 位 ADC，用于监控多达 10 个电源电压输入。23 个 GPIO 引脚可用于电源使能、上电复位信号、外部中断、级联或其他系统功能。其中 10 个引脚提供 PWM 功能。使用这些引脚，UCD9090A 提供对裕度和通用 PWM 功能的支持。

使用 Pin-Selected Rail States 功能可以实现特定的电源状态。此功能允许使用多达 3 个 GPI 来启用和禁用任何轨道。这对于实现系统低功耗模式和用于硬件设备的高级配置和电源接口 (ACPI) 规范很有用。

为器件配置提供了 TI Fusion Digital Power 设计器软件。这种基于 PC 的图形用户界面 (GUI) 提供了一个直观的界面，用于配置、存储和监控所有系统运行参数。

特性：

●监控和排序 10 个电压轨

○所有轨每 400 μs 采样一次

○具有 2.5V、0.5% 内部VREF的 12 位 ADC

○基于时间、轨道和引脚依赖性的序列

○每个监视器四个可编程欠压和过压阈值

●每个监视器的非易失性错误和峰值记录（最多 26 个故障详细信息条目）

●10 个导轨的闭环裕量

○裕量输出调整轨电压以匹配用户定义的裕量阈值

●可编程看门狗定时器和系统复位

●灵活的数字 I/O 配置

●响应和监控 GPI 触发的故障

●轻松级联多个电源定序器并采取协调的故障响应

●引脚选择的轨状态

●级联多个设备

●多相 PWM 时钟发生器

○时钟频率从 15.259 kHz 到 125 MHz

○能够为同步开关模式电源配置独立时钟输出

●JTAG 和 I 2 C/SMBus/ PMBus 接口

应用：

●工业和ATE

●电信和网络设备

●服务器和存储系统

●任何需要对多个电源轨进行排序和监控的系统

参数：

电源电压 (Min) (V)：3

监控的耗材数量：10

电源电压（最大）（V）：3.6

Iq (典型值) (uA)：50000

时间延迟（毫秒）：可编程的

排序输出的数量：10

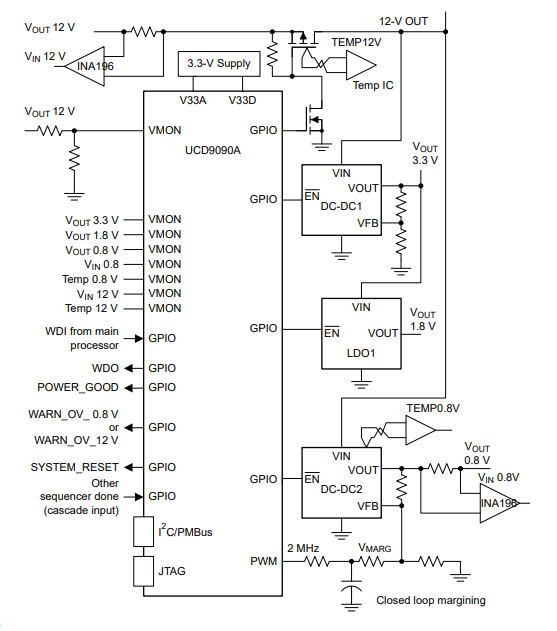

◆UCD9090A 典型应用

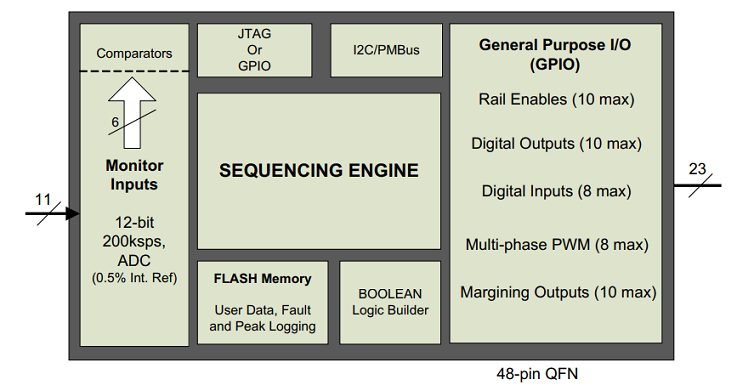

◆UCD9090A 功能框图
