THS4521-HT是高温、极低功耗、负轨输入、轨到轨输出、差分放大器

产品详情

描述：

THS4521 是一款功耗极低的全差分运算放大器，具有轨到轨输出和包括负轨的输入共模范围。该放大器专为功耗是关键参数的低功耗数据采集系统和高密度应用而设计，可在音频应用中提供卓越的性能。

THS4521 具有精确的输出共模控制，可在驱动ADS8343E模数转换器 (ADC) 时进行直流耦合。这种控制与低于负轨的输入共模范围以及轨到轨输出相结合，可轻松实现单端接地参考信号源之间的接口。此外，该器件非常适合仅使用单个 2.5-V 至 3.3-V 和接地电源驱动逐次逼近寄存器 (SAR) 和 delta-sigma (ΔΣ) ADC。

THS4521 的工作温度范围为 –55°C 至 210°C。

特性：

●全差分架构

●带宽：40.7 MHz (210°C)

●压摆率：353.5 V/μs (210°C)

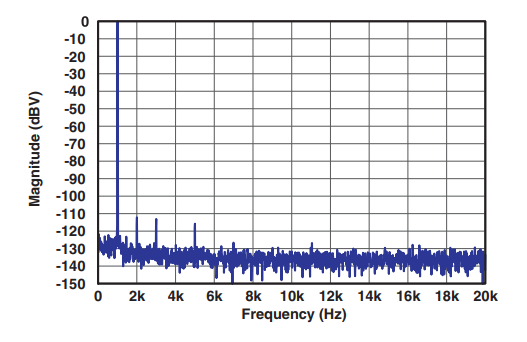

●HD 2：1 kHz 时为 –96 dBc（1 V RMS，R L = 1 kΩ）（210°C）

●HD 3：–91.5 dBc，1 kHz（1 V RMS，R L = 1 kΩ）（210°C）

●输入电压噪声：19.95 nV/√ Hz (f = 100 kHz)

●开环增益：90 dB（典型值）（210°C）

●NRI—负轨输入

●RRO—轨到轨输出

●输出共模控制（具有低偏移和漂移）

●电源：

○电压：2.5 V (±1.25 V) 至 3.3 V (±1.65 V)

○电流：1.4 mA/ch (3.3 V)

●断电能力：10 μA（典型值）（210°C）

应用：

●井下钻孔

●高温环境

参数：

通道数 (#)：1

总电源电压 (Min) (+5V=5, +/-5V=10)：2.5

总电源电压 (Max) (+5V=5, +/-5V=10)：3.6

带宽@Acl (MHz)：104

Acl，最小规格增益 (V/V)：1

压摆率 (Typ) (V/us)：377.5

建筑学：全差分 ADC 驱动器，双极

平带 Vn (Typ) (nV/rtHz)：4.6

每通道 Iq (Typ) (mA)：1.1

轨到轨：输入到 V-，输出

Vos（偏移电压@25 C）（最大值）（mV）：5

工作温度范围（℃）：-55 到 175，-55 到 210

大约。价格（美元）：67.942 | 100u

输出电流 (Typ) (mA)：35

二次谐波 (dBc)：96

三次谐波 (dBc)：91.5

@兆赫：0.001

GBW（典型值）（MHz）：81

输入偏置电流 (Max) (pA)：900000

特征：关闭

CMRR (典型值) (dB)：105
