LM3538是具有四个集成 LDO 的 6 通道 WLED 驱动器

产品详情

描述：

LM3538 是一款高度集成的 LED 驱动器，能够并行驱动 6 个 LED，用于单显示器背光应用。独立的 LED 控制允许为部分照明应用选择主显示 LED 的子集。

I 2 C 兼容控制允许背光功能的完全可配置性。LM3538 提供多区域环境光感应功能，可在环境光条件发生变化时实现自主背光强度控制。还提供了 PWM 输入，为用户提供了一种根据显示内容动态调整背光强度的方法。

四个集成 LDO 可通过 I 2 C 完全配置，能够满足集成摄像头模块等功能的负载点调节需求。LDO 可以由主电池电源供电，也可以由外部降压转换器（后调节）的固定输出电压供电，从而提高转换效率。

LM3538 通过在 3/2 增益或通过模式下运行电荷泵，无需使用AD8044ARZ-14电感器即可提供出色的效率。根据 LED 正向电压选择用于维持电流调节的适当增益，以便在输入电压范围内最大化效率LM3538 采用微型 30 凸点 DSBGA 封装。

特性：

灯光：

●6通道背光能力

●内部 ALS 引擎；支持 CABC 的 PWM 输入

●用于环境光传感器的内置电源和增益控制

●效率高达 90%

●具有 1 倍和 1.5 倍增益的自适应电荷泵可实现最高效率

●128 个 A 组调光步骤，指数或线性调光，可通过寄存器设置选择

●B组8种线性调光状态

LDO：

●4 个可编程 LDO（300mA/150mA 输出电流）

●默认启动电压状态

●低压差电压：100mV 典型值。在 150mA 负载电流

●LDO 输入电压 = 1.8V 至 V IN_A

●过载保护

组合的共同特征：

●宽输入电压范围：2.7V 至 5.5V

●I 2 C 兼容串行接口

●2 通用输出

应用：

●智能手机照明

●MP3 播放器、游戏设备

●数码相机

参数：

通道数 (#)：6

输入电压 (最小值) (V)：2.7

输入电压 (最大值) (V)：5.5

输出电压 (Min) (V)：2.7

输出电压 (最大值) (V)：5

类型：电容式

开关频率（最大）（kHz）：1.3

每个通道的 LED 电流 (mA)：25

峰值效率 (%)：90

拓扑：多通道

特征：使能/关断、I2C 控制、PWM 控制

工作温度范围（℃）：-30 到 110

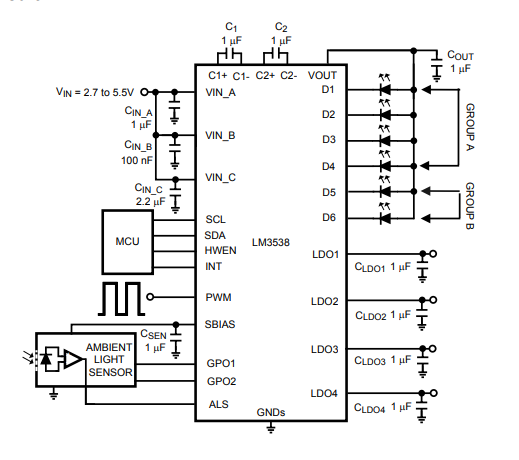

◆LM3538典型应用电路

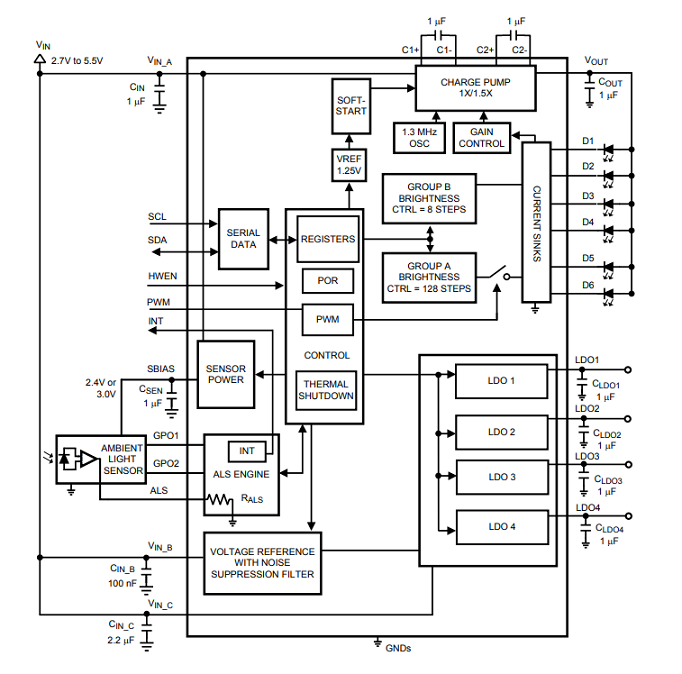

◆LM3538 框图
