拆解报告：安克10000mAh磁吸无线充移动电源
来源:充电头网发布时间:2022-07-145086浏览
询问 AI 前言
自从苹果推出了支持磁吸无线充电的iPhone12和13手机，为手机加入了磁吸无线充电功能以来，方便的磁吸大大提升了无线充电的使用体验，也带动了很多人开始使用无线充电功能。 ANKER推出了一款磁吸无线充移动电源，内置10000mAh容量电池，支持20W有线快充和7.5W无线充电输出，有线无线都具有不错的输出能力，下面充电头网就对这款充电宝进行拆解，看看内部应用了哪家的方案。

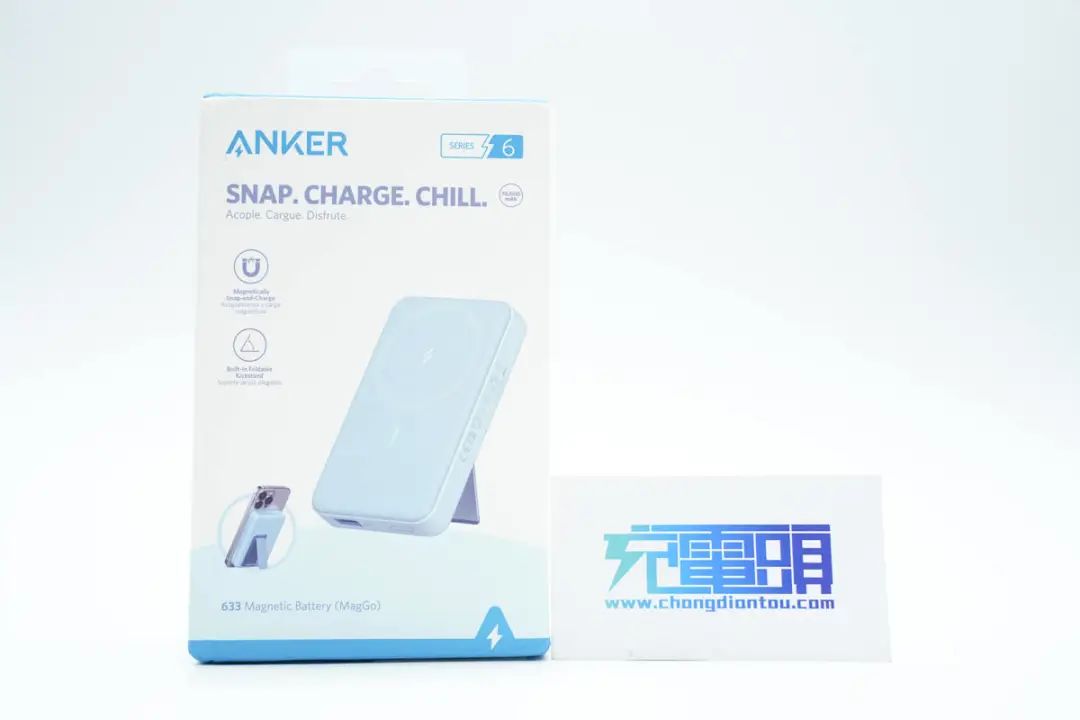

包装盒设计相当丰富，正面印有ANKER品牌、移动电源外观图、名称、卖点等。

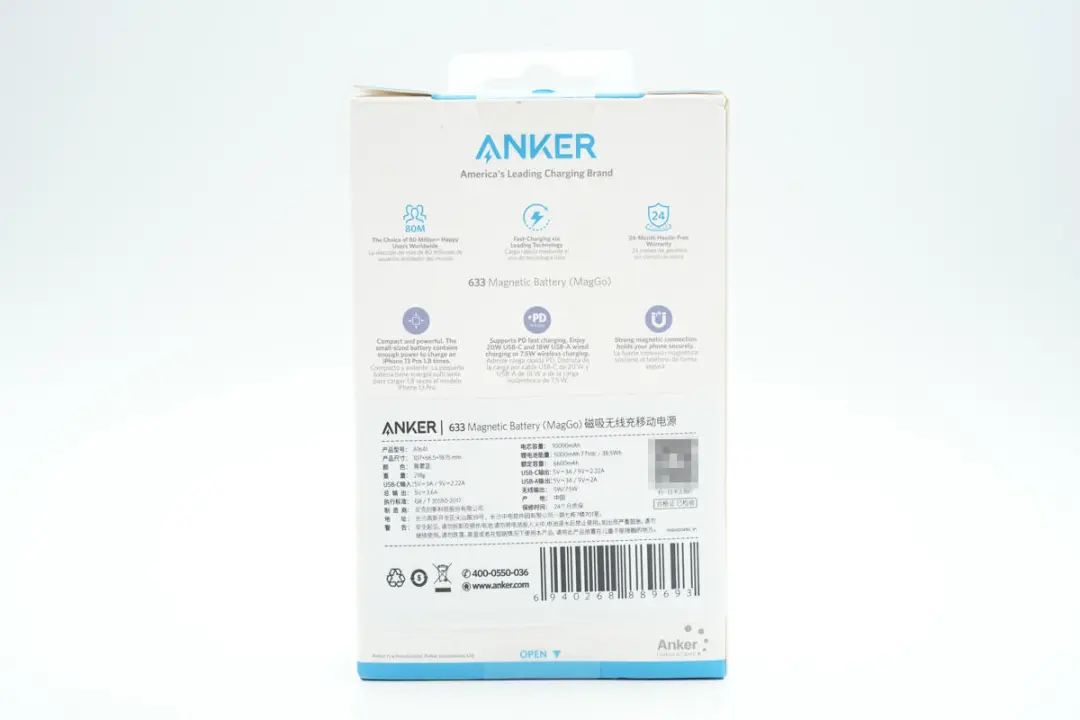

背面印有产品卖点描述以及贴有铭牌贴纸。

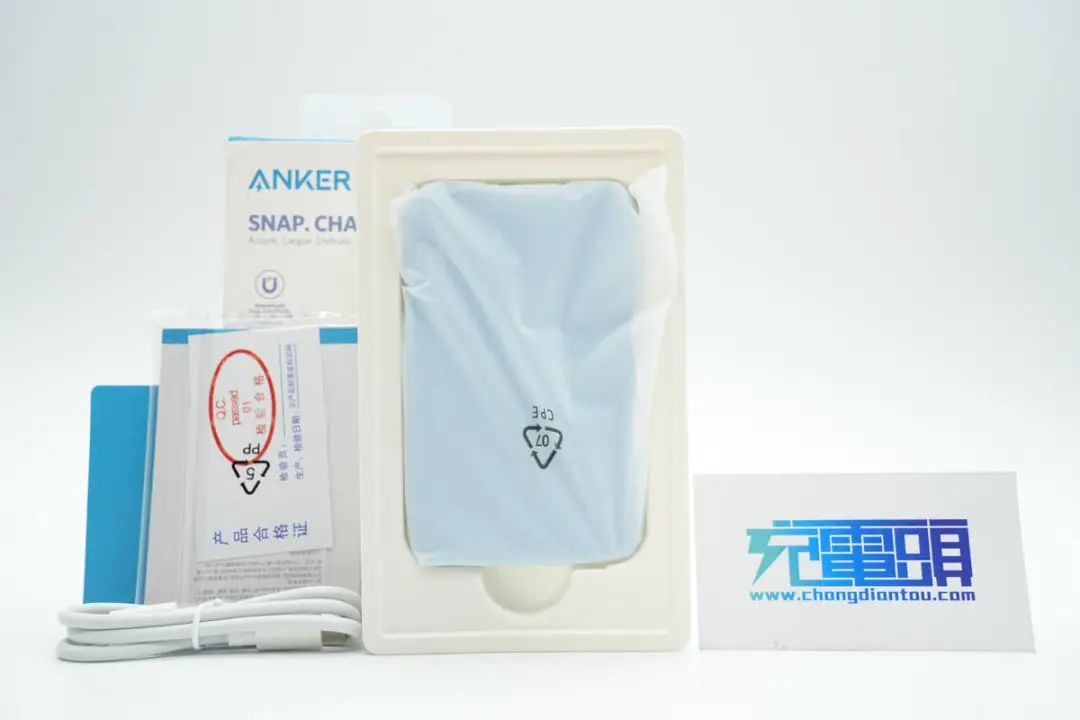

包装内含充电宝、数据线、使用说明书、产品合格证等。

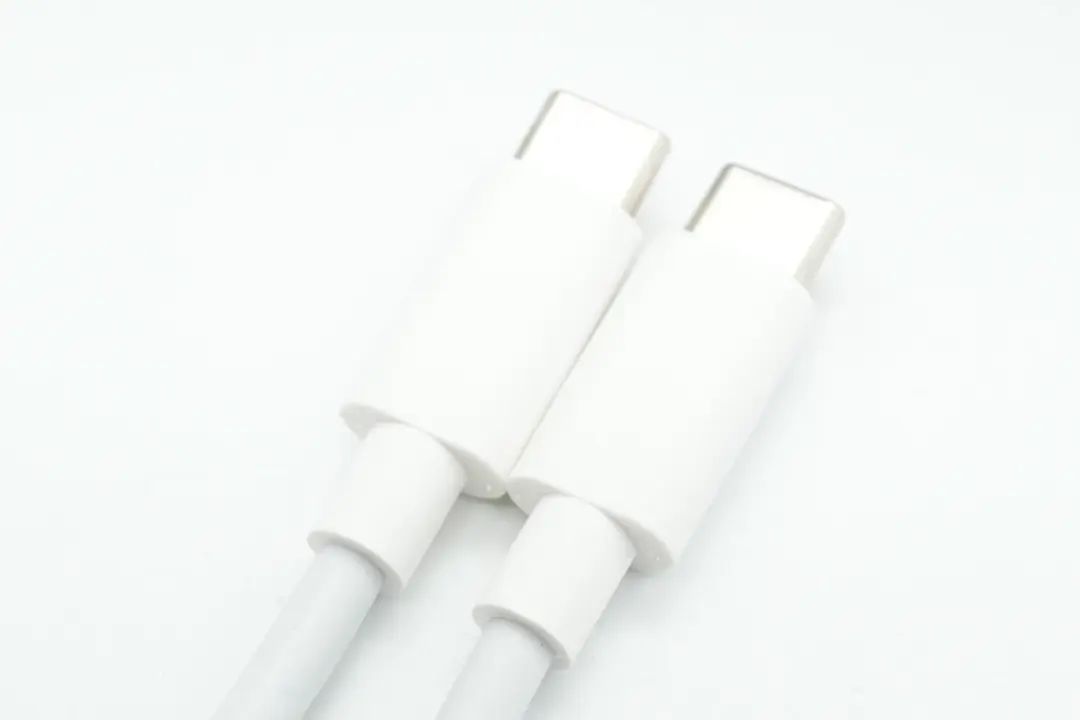

附带线缆是C to C线，两端做了抗弯折处理。

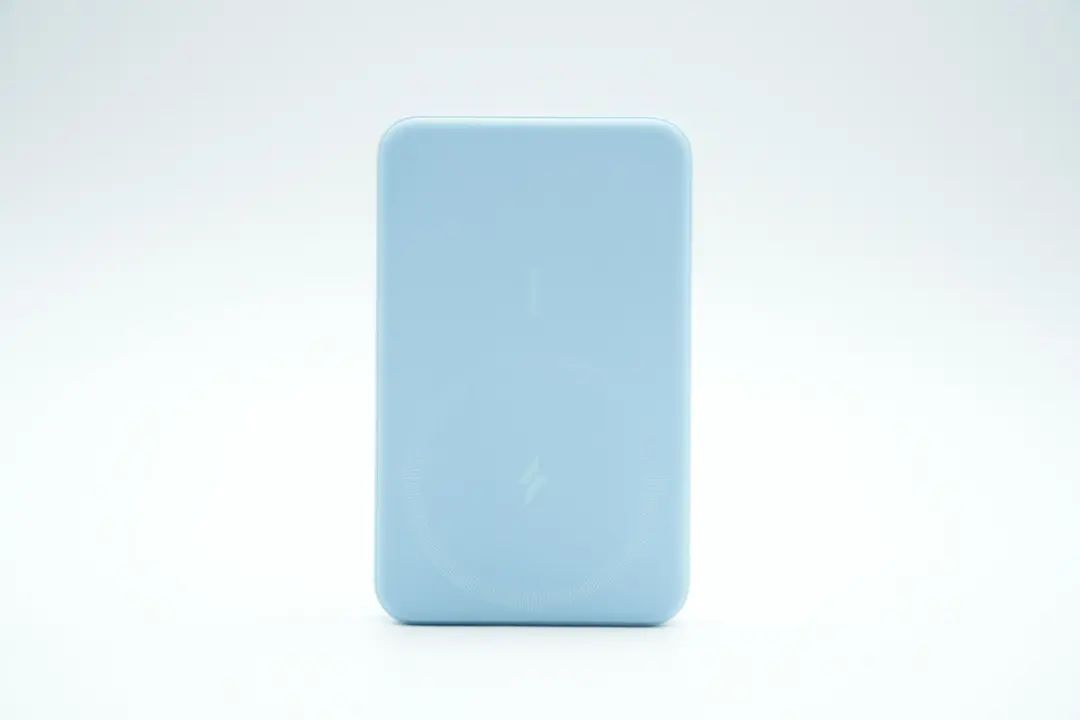

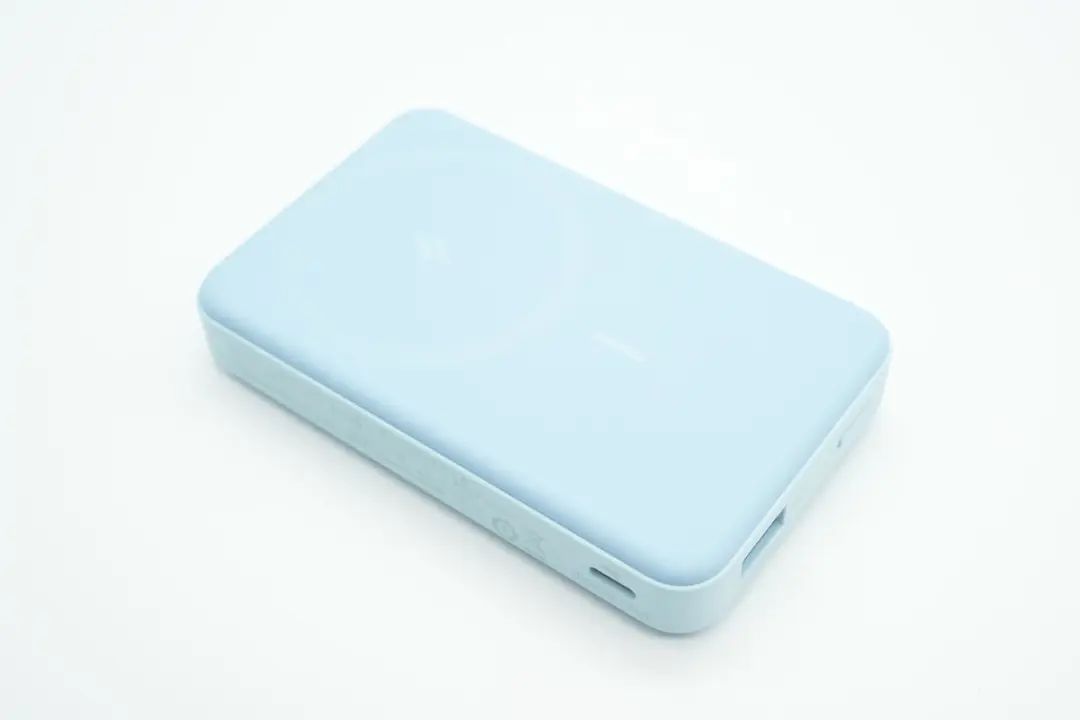

安克这款磁吸充电宝采用晨雾蓝配色，但正面颜色要更深一些。机身扁平外壳表面磨砂，边角过渡圆润。
正面做了无线充区域提示设计，对齐圆形区域即可进行磁吸无线充电，方便使用。

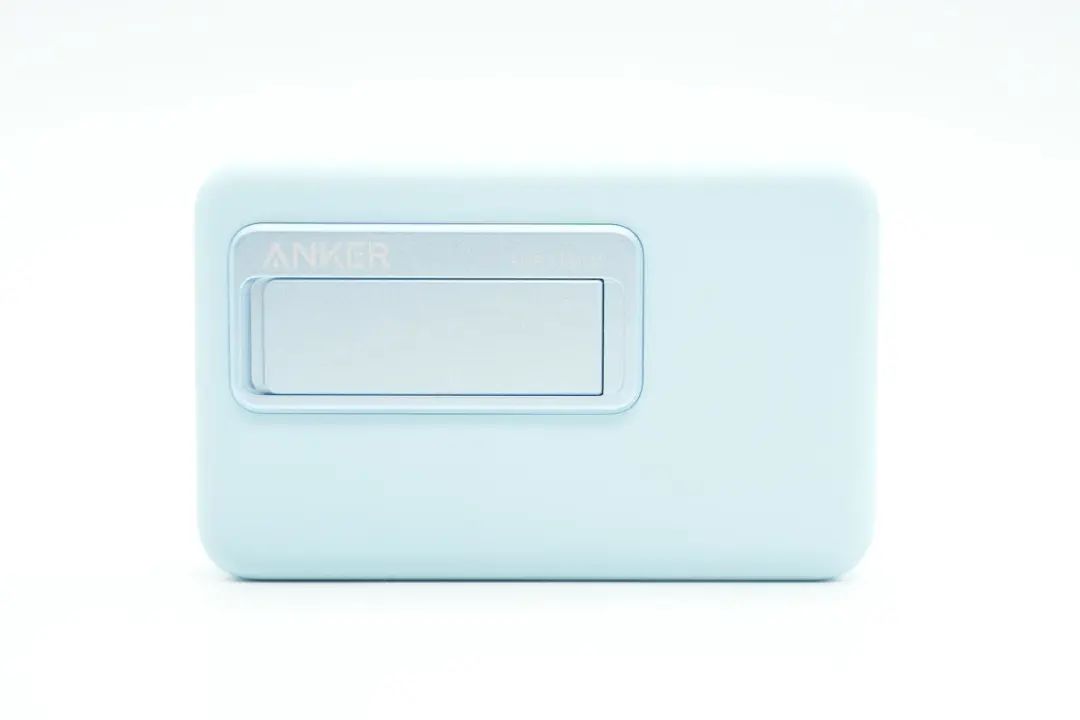

机身背面设有金属支脚，强度高可以更好的支撑充电宝和手机，边框上镭雕ANKER品牌。

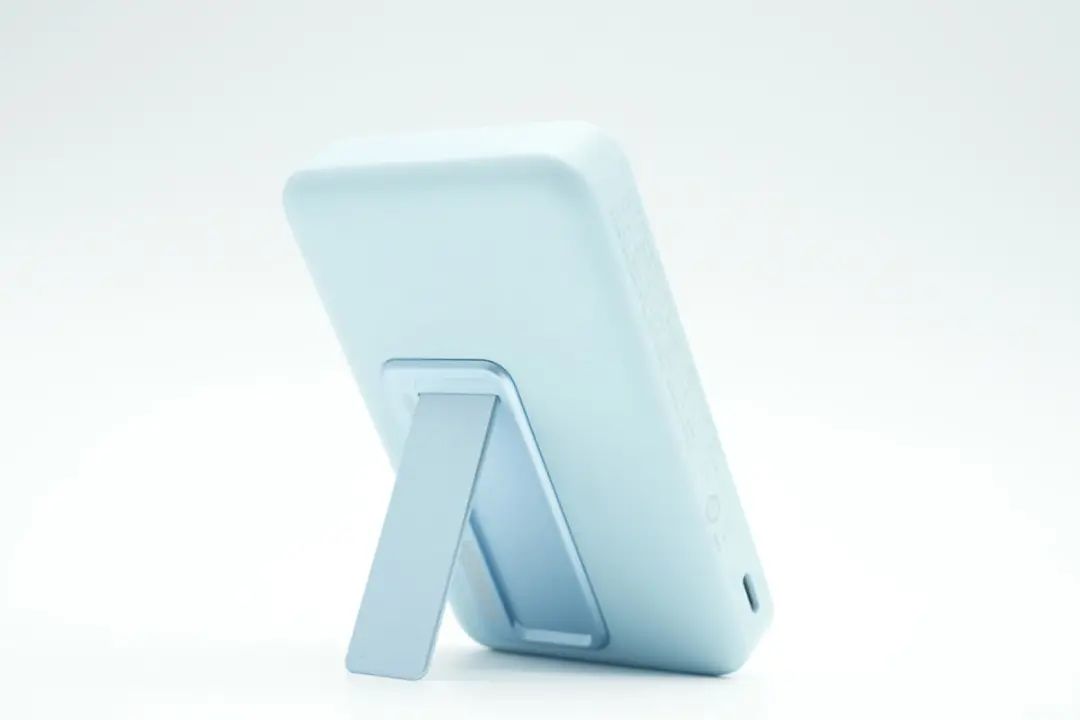

支脚可收纳设计，方便携带和拿在手机进行充电，也能放在桌面上充当支架便给手机充电边刷剧。

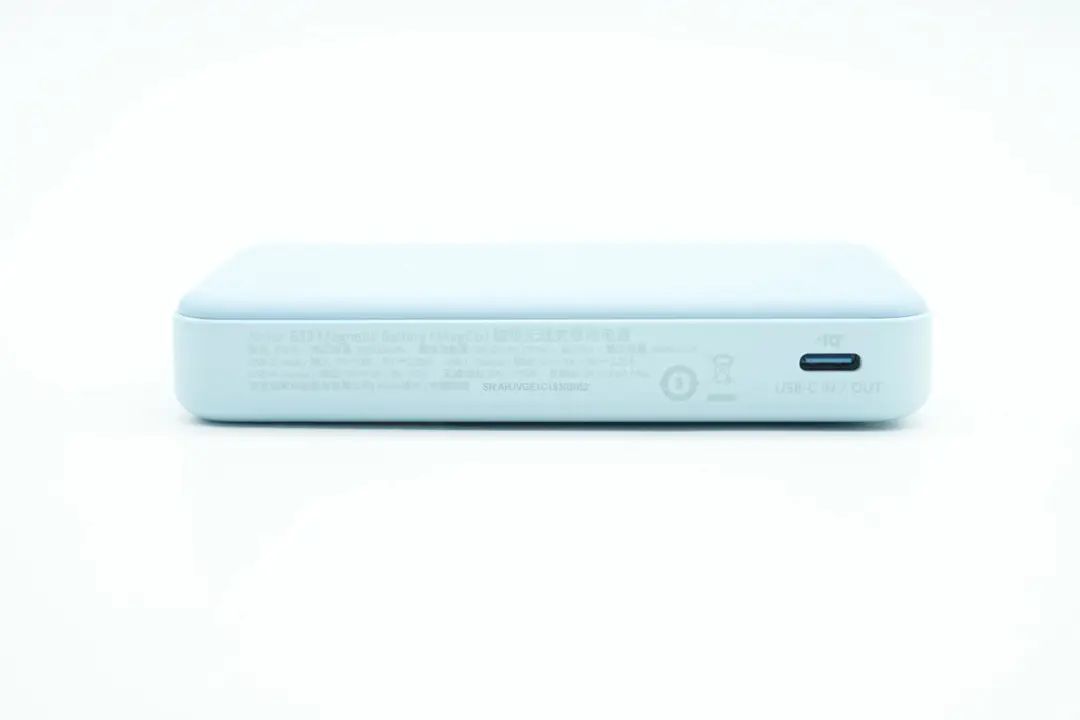

机身侧面设有USB-C双向快充口，外壳上印有产品参数型号：A1641电芯容量：10000mAh额定容量：6600mAh锂电池能量：5000mAh/7.7Vdc/38.5WhUSB-C输入/输出：5V3A、9V2.22AUSB-A输出：5V3A、9V2A无线充输出：5W/7.5W总输出：5V3.6A安克创新科技股份有限公司

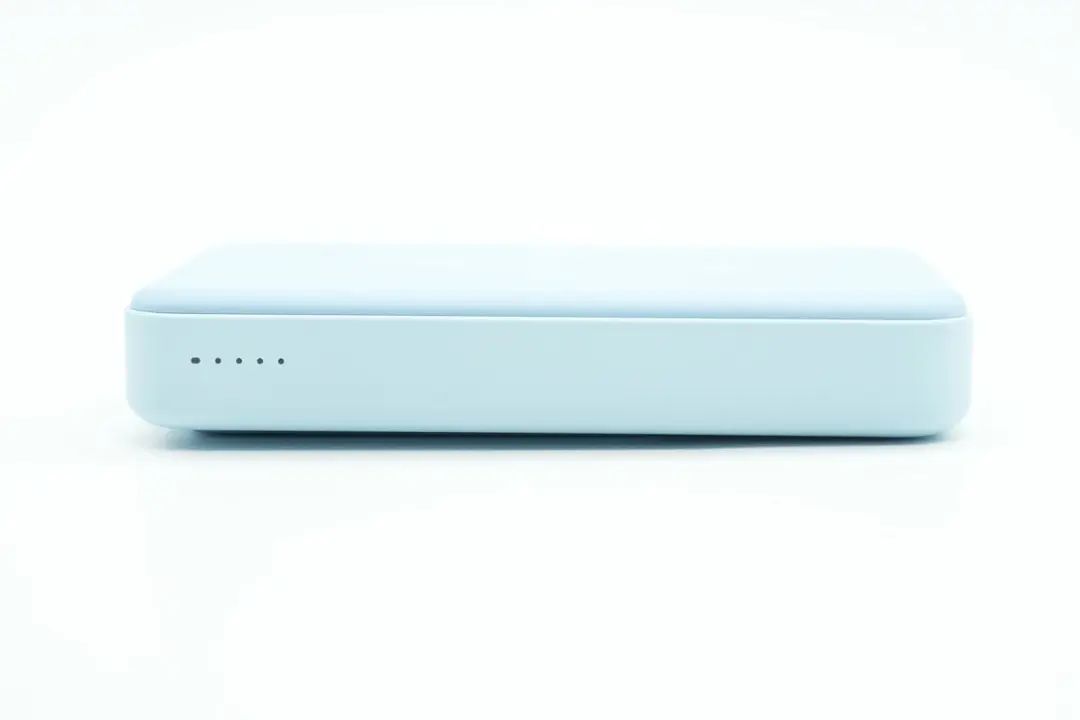

另一侧设有电量指示灯和快充指示灯。

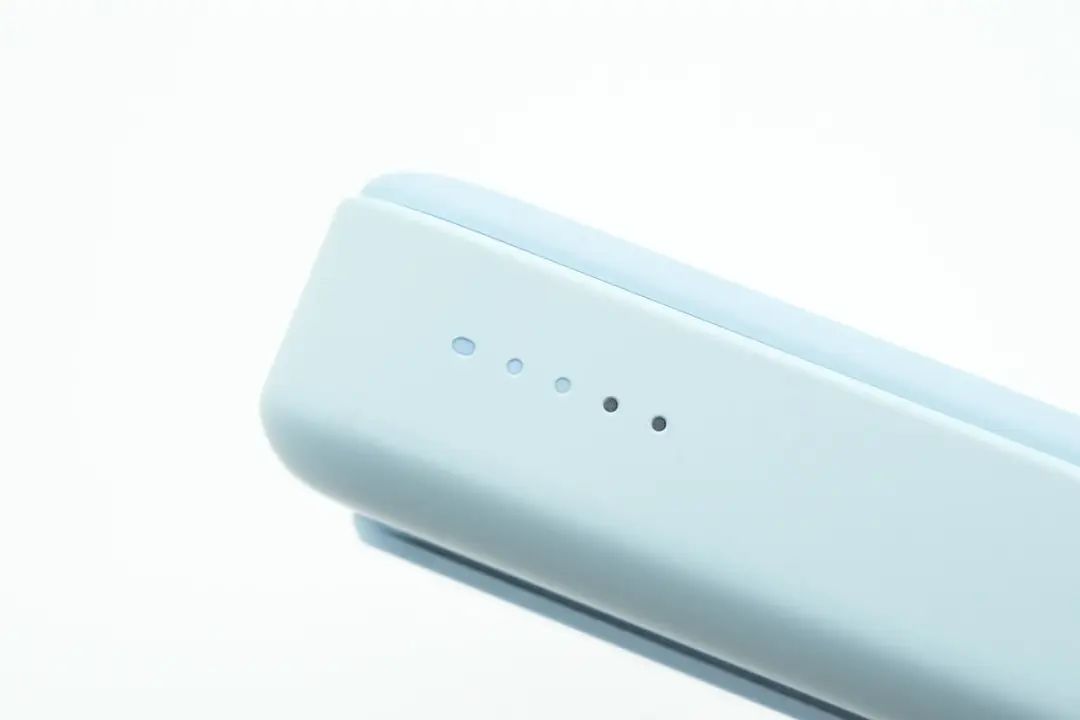

指示灯特写。

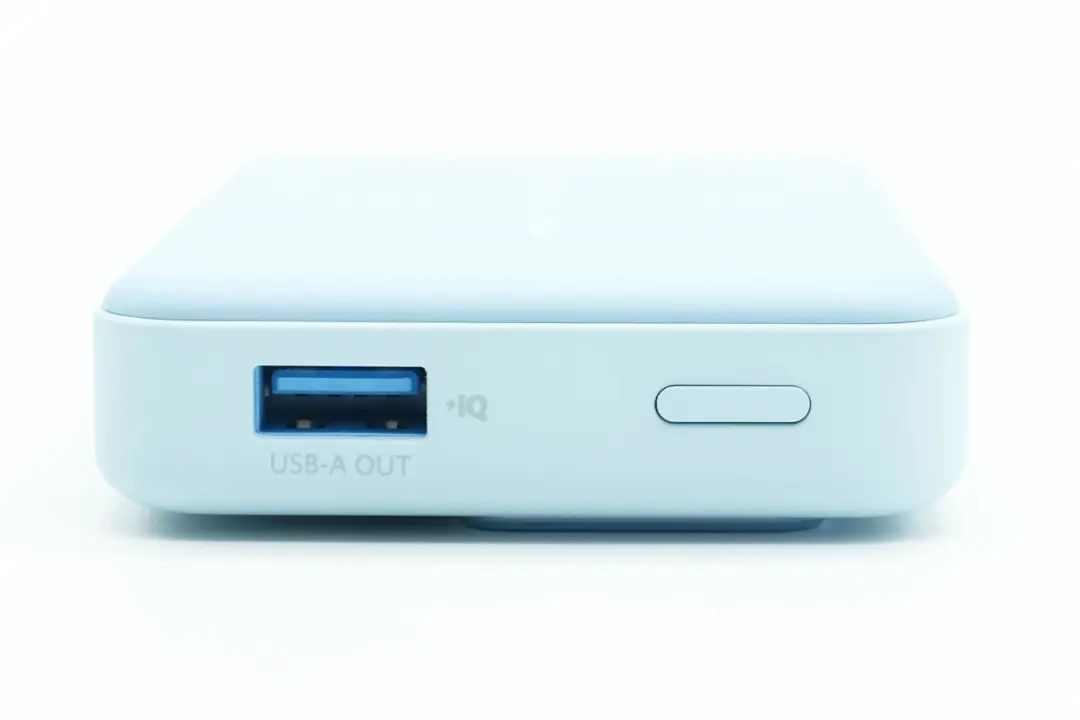

顶部设有电源键以及一个USB-A快充口。

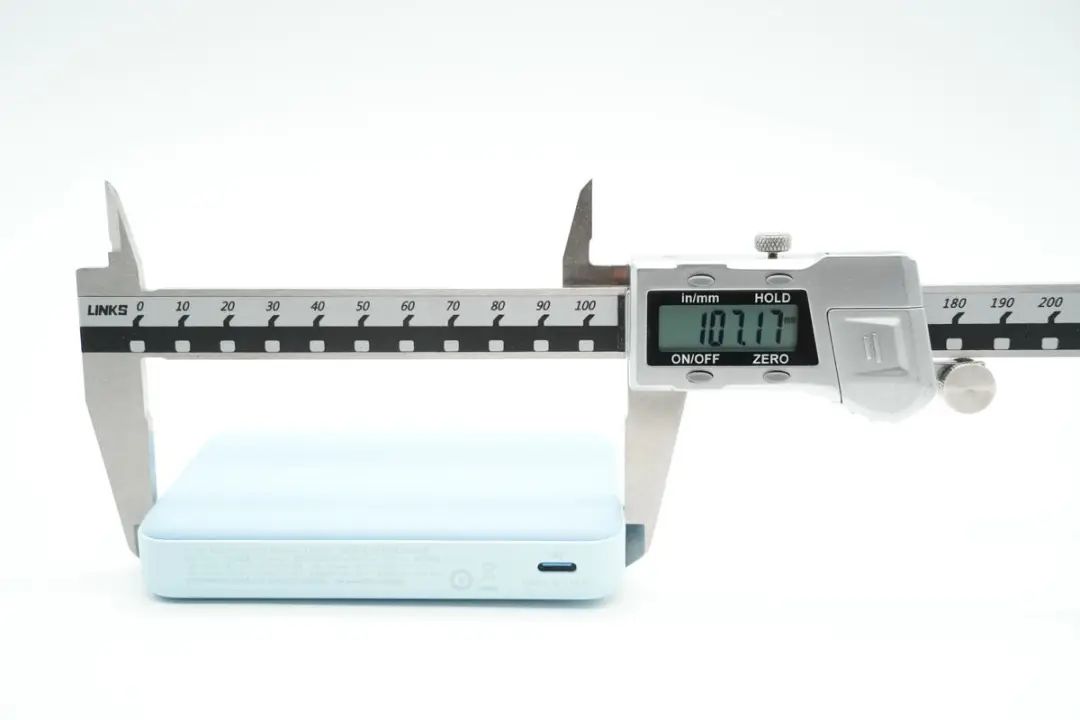

测得充电宝机身长度为107.17mm。

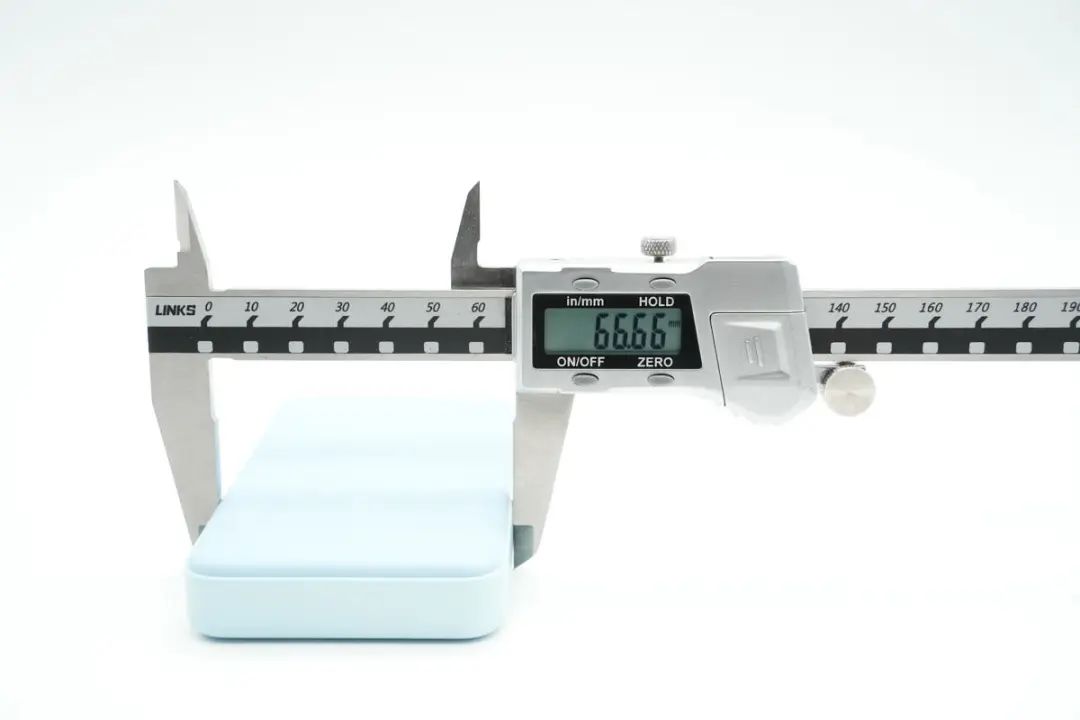

宽度为66.66mm。

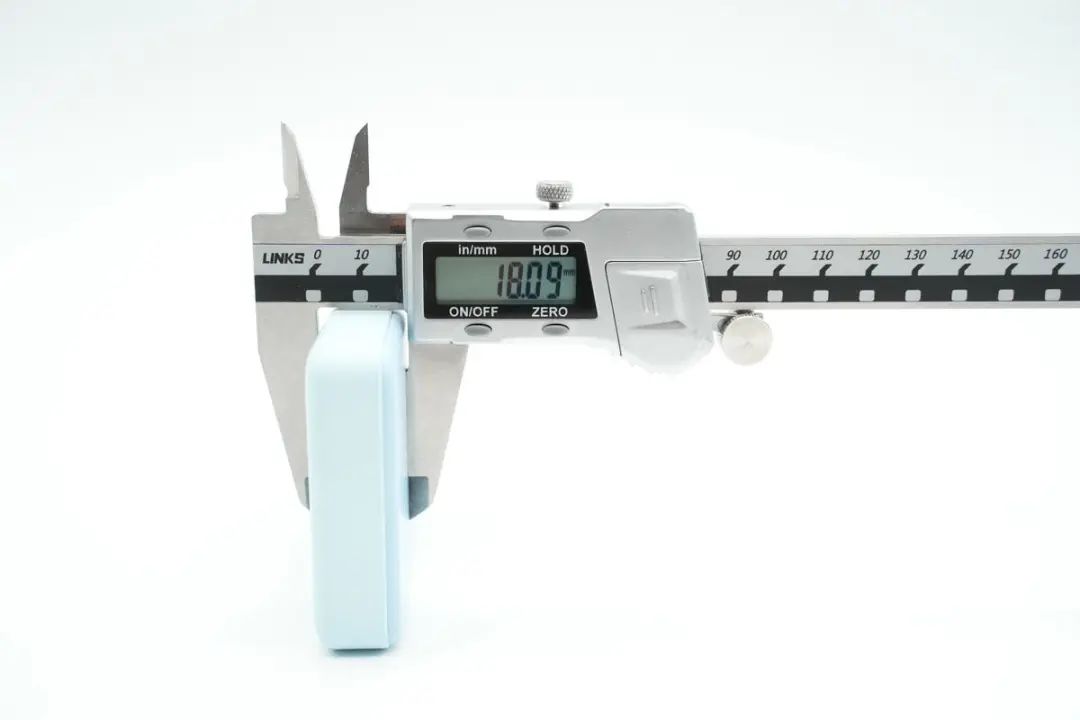

厚度为18.09mm。

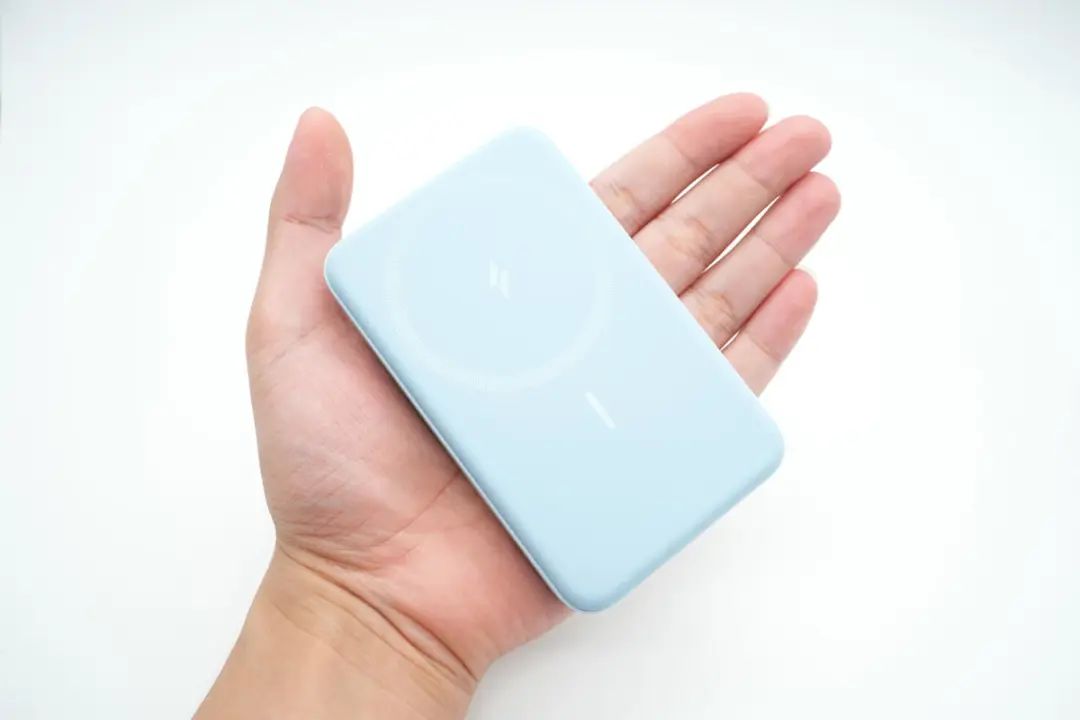

拿在手上的大小直观感受。
产品使用场景一览，可以充当支架实现边充电边刷剧。

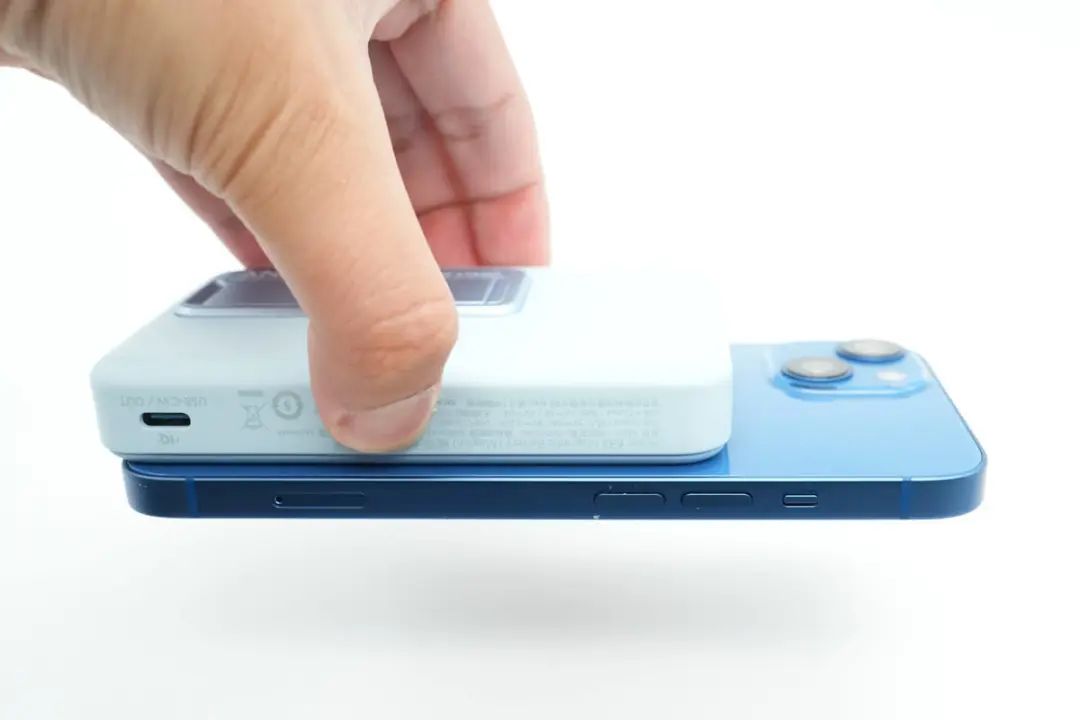

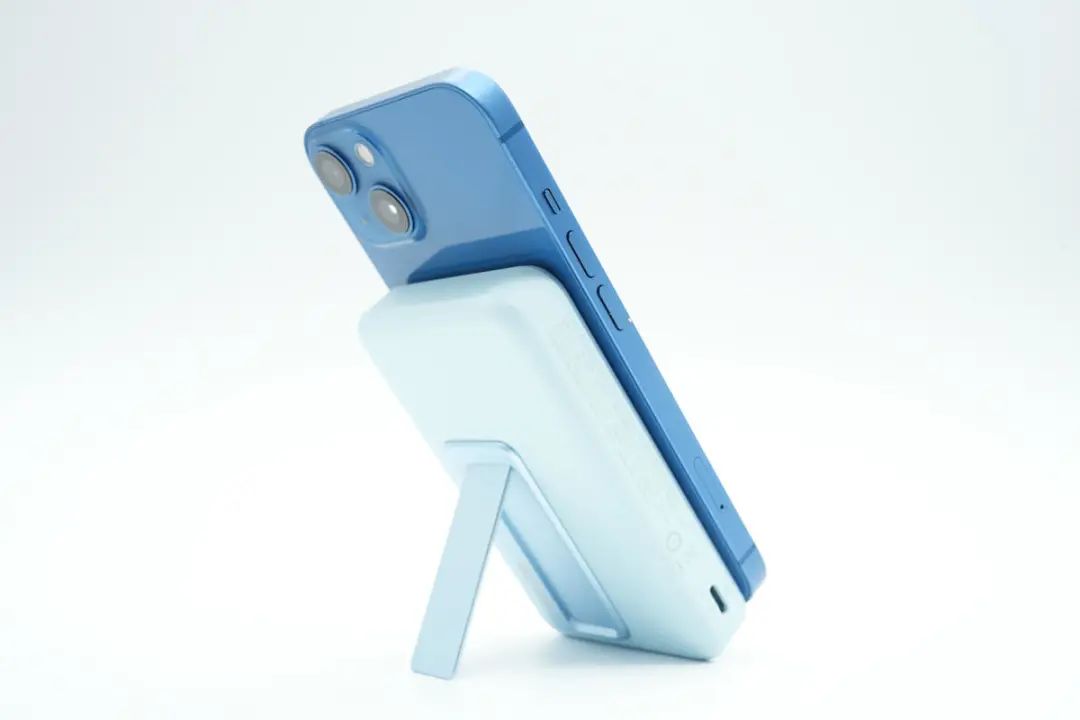

另外吸附力也很好，可以吸附手机悬空不掉落。

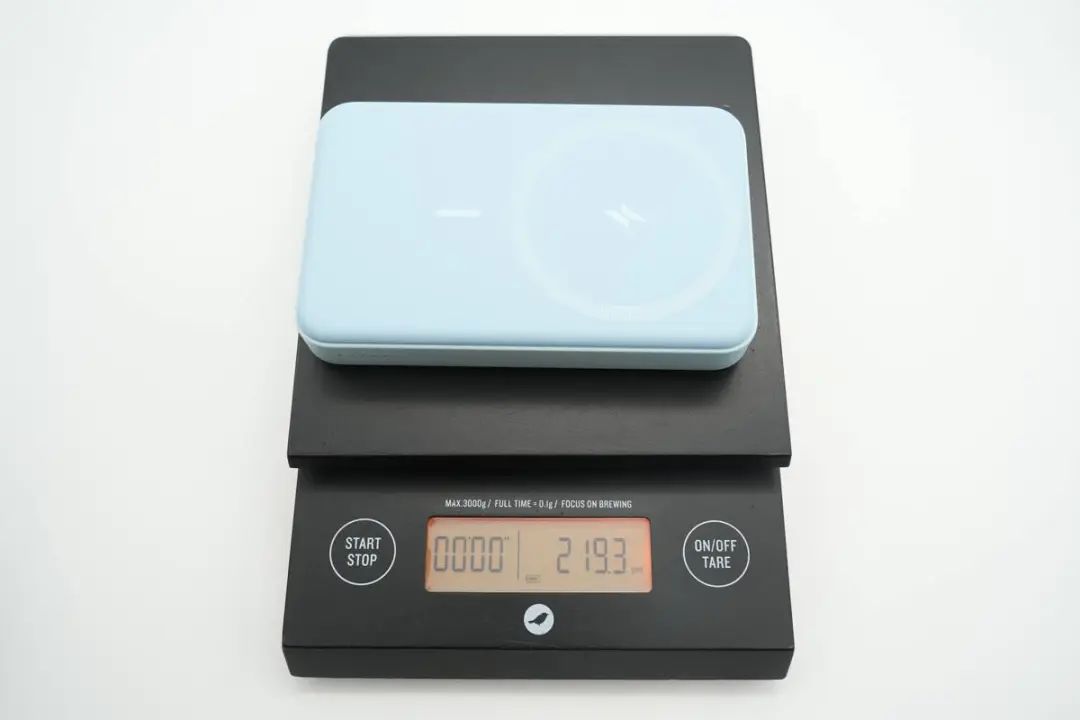

净重约为22g。

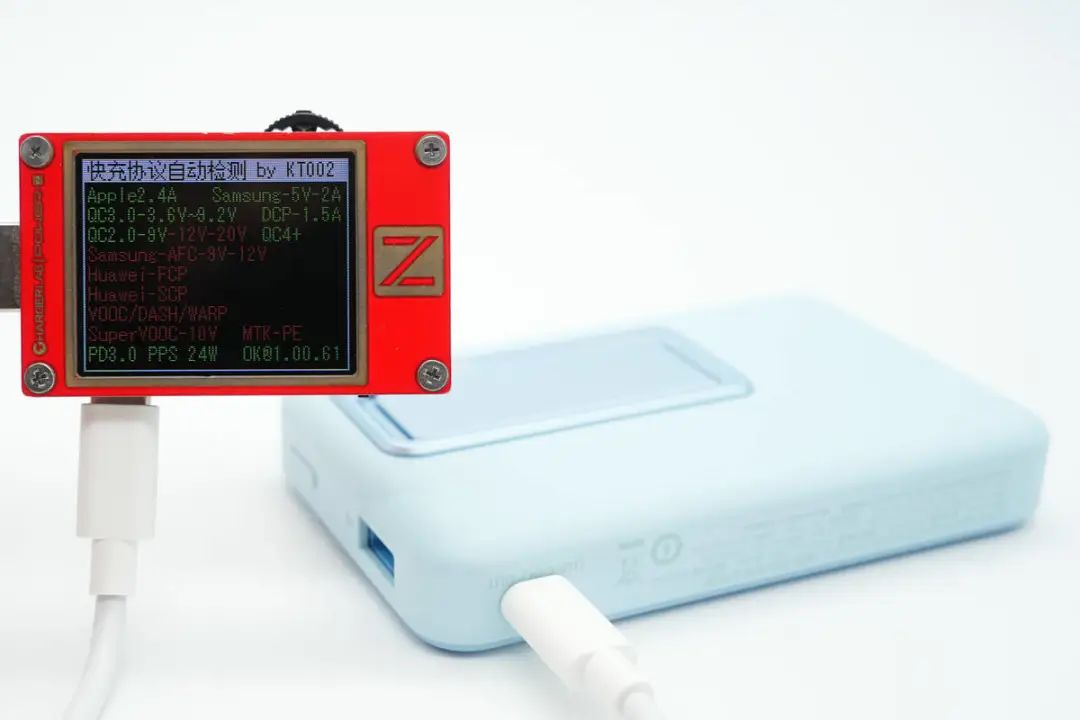

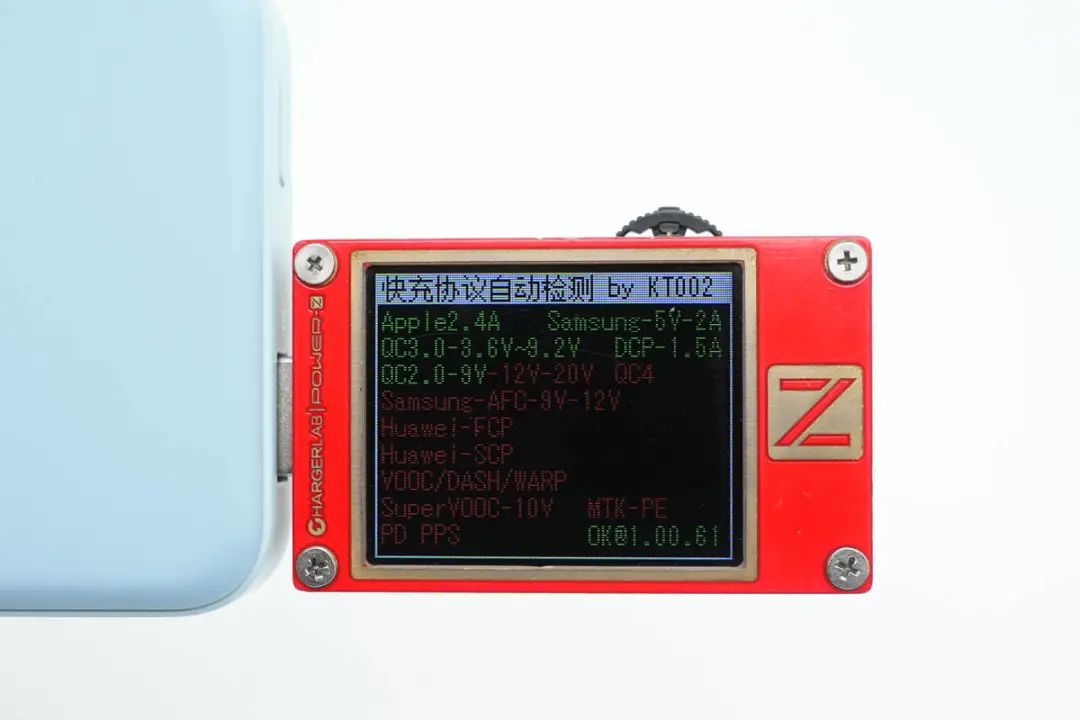

使用ChargerLAB POWER-Z KT002测得USB-A口支持Apple2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0快充协议。
测得USB-C口支持QC2.0/3.0、PD3.0、PPS快充协议。

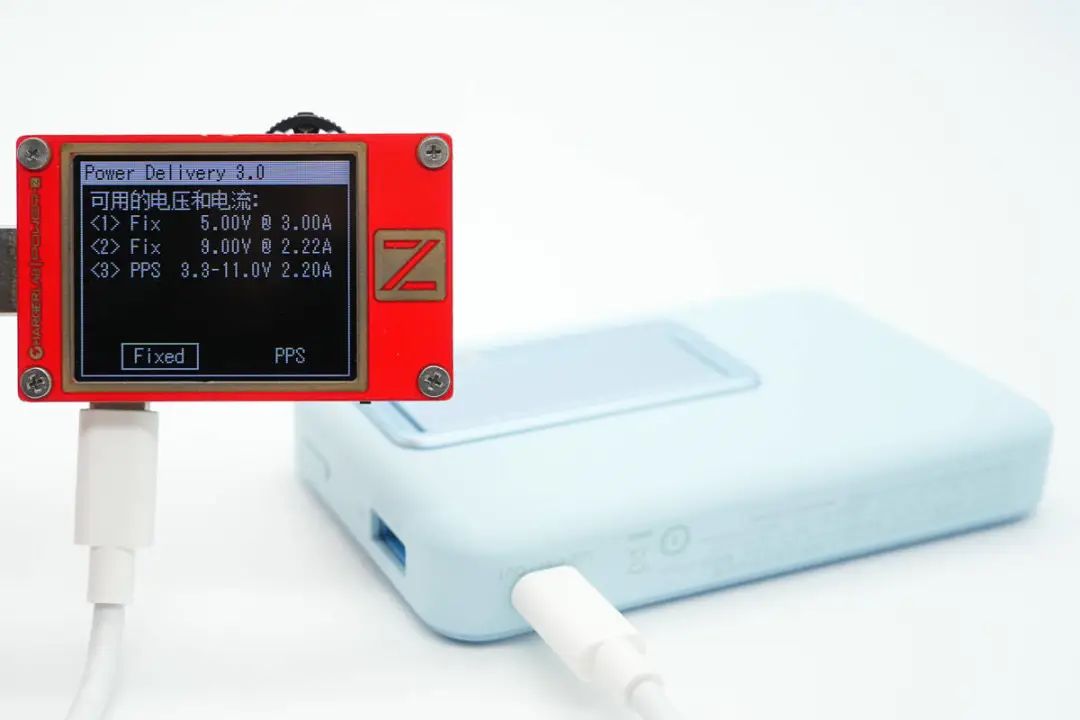

并且还具备5V3A、9V2.22A两组固定电压档位，以及3.3-11V2.2A一组PPS电压档位。

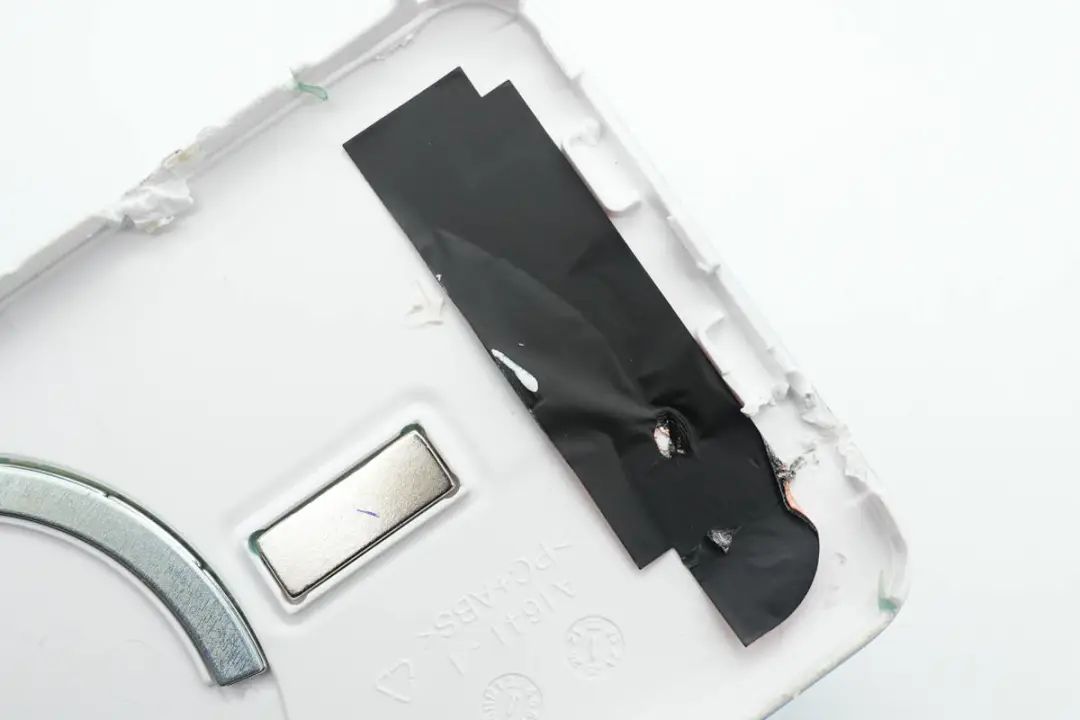

沿盖板接缝取下盖板，盖板内部贴有定位磁铁以及石墨导热贴。
石墨导热贴纸特写，为铜箔复合材料。

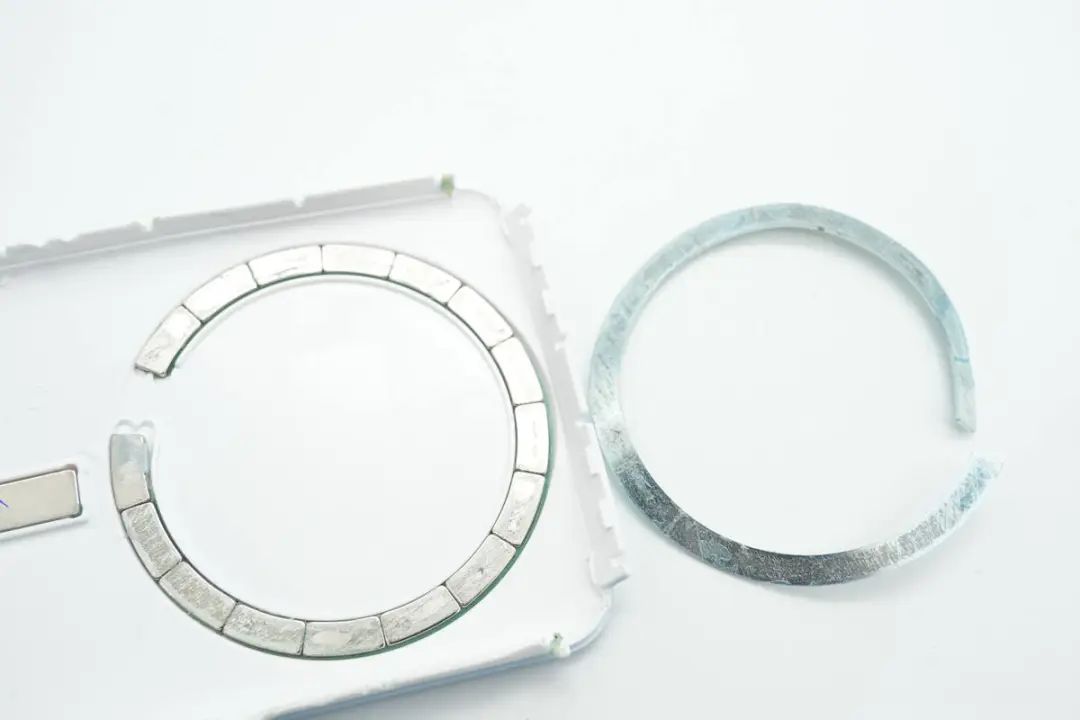

盖板背面为磁铁环，背面粘贴铁片固定成为一个整体。

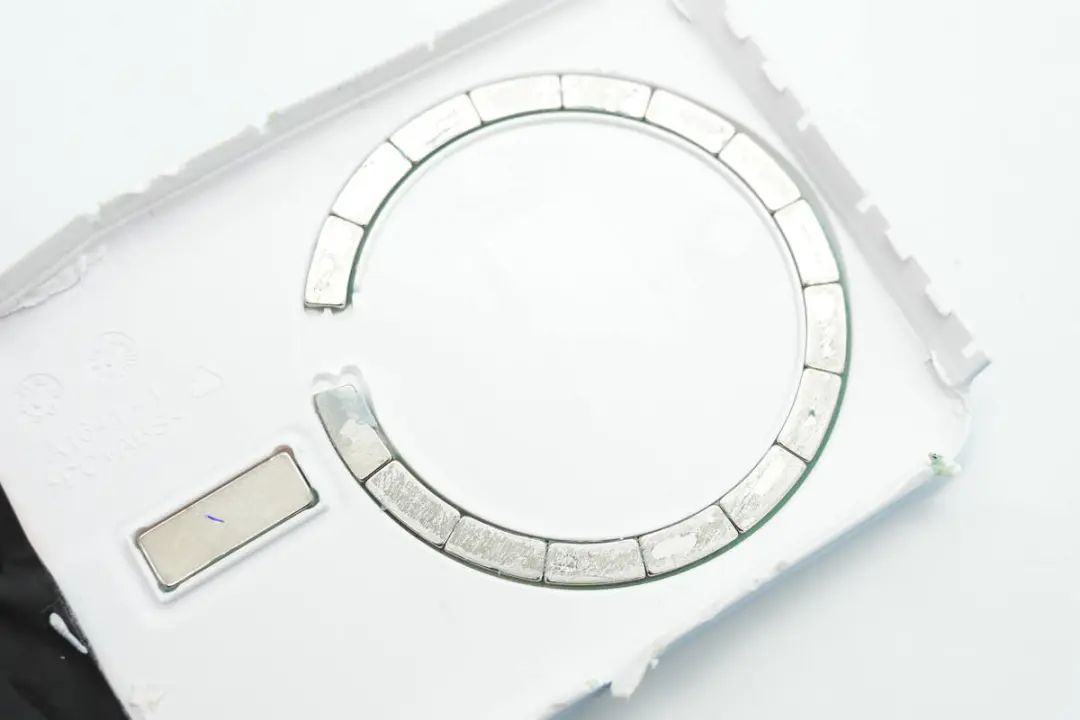

盖板内部粘贴16+1块磁铁，用于手机吸附和定位。

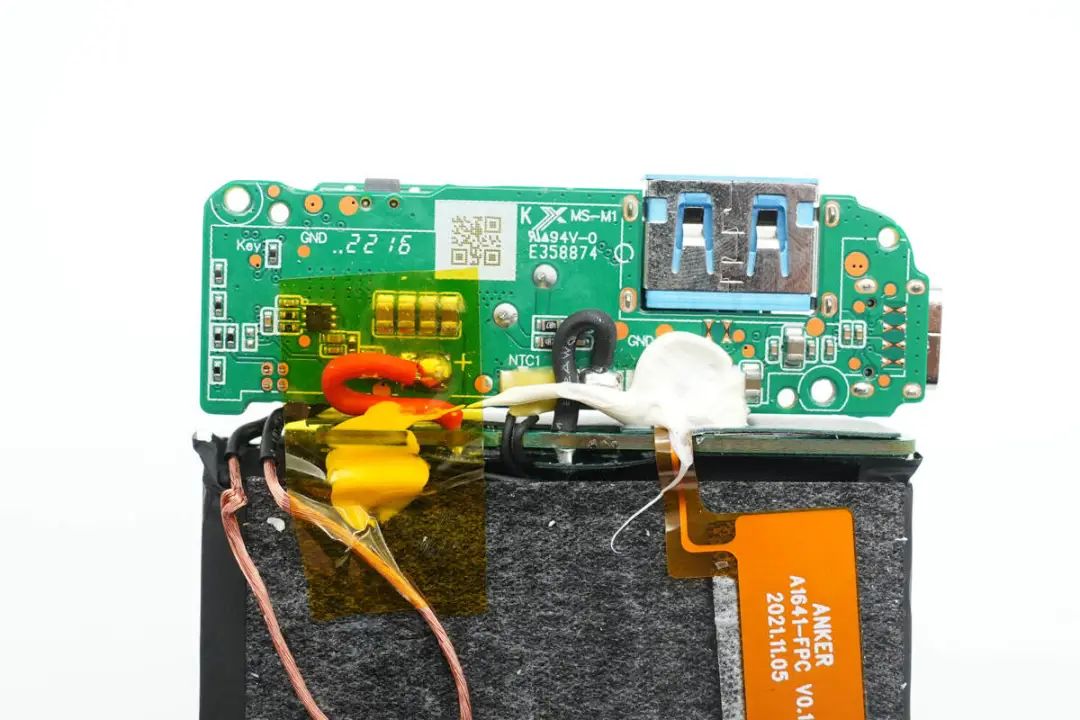

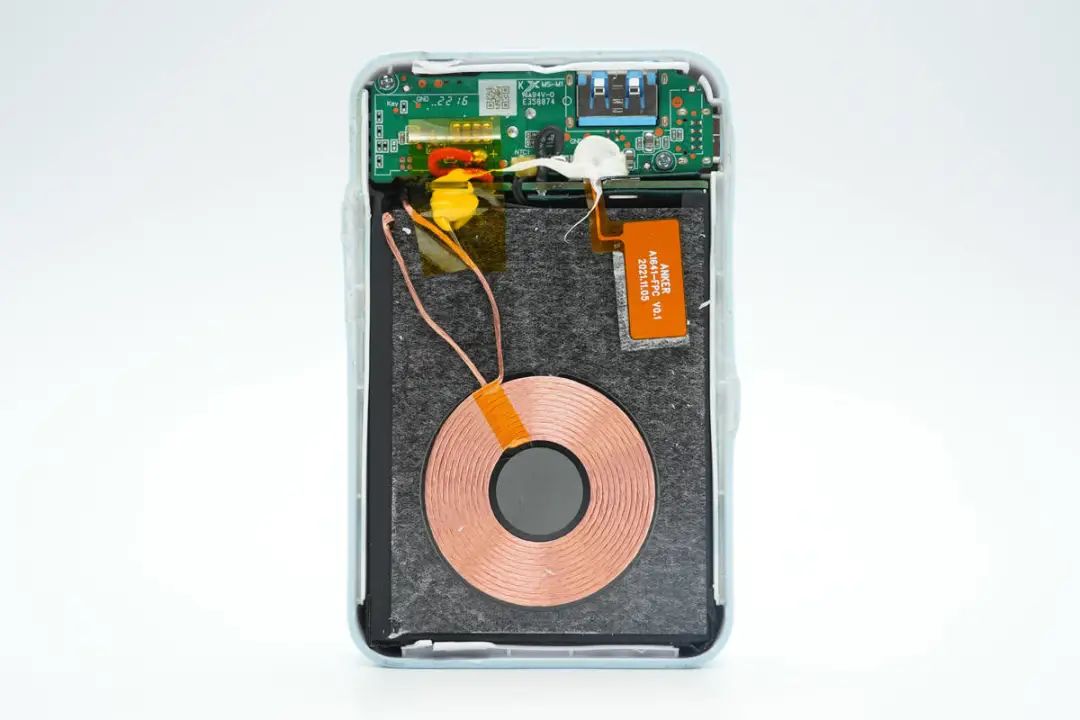

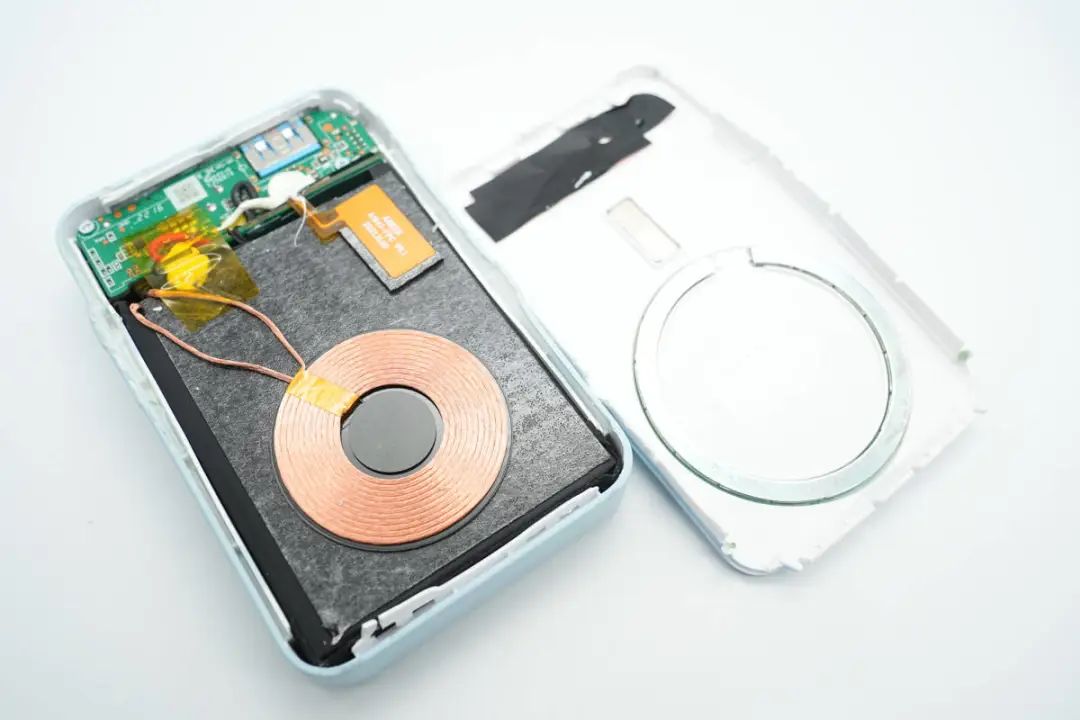

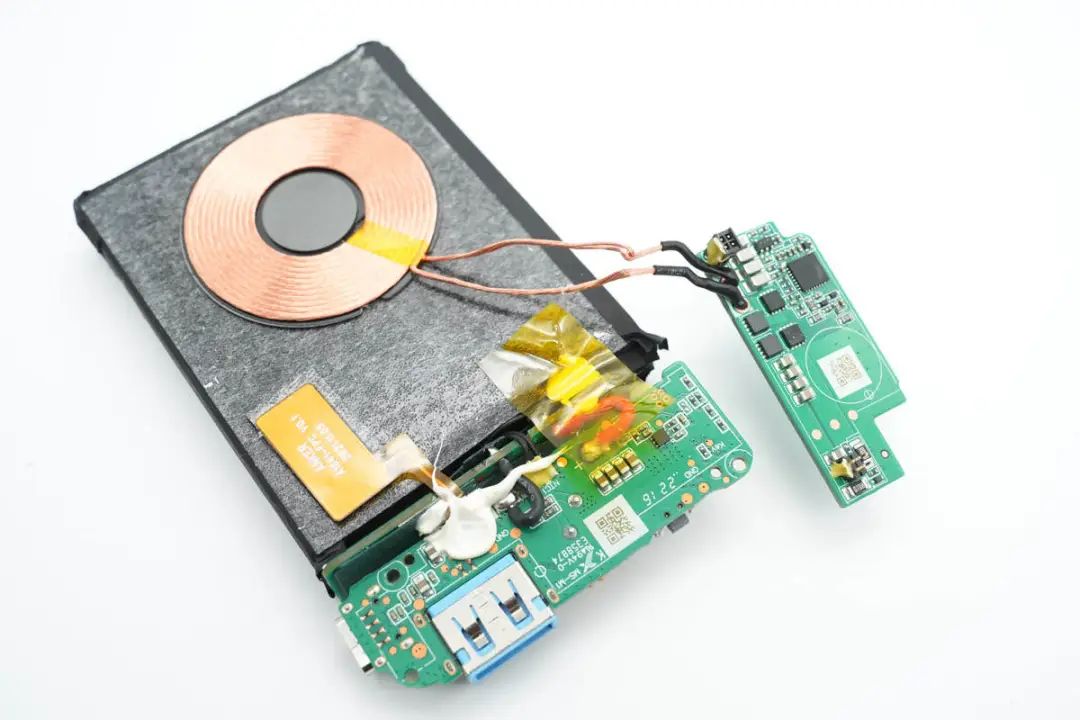

移动电源内部为电池和PCBA模块，电池上还粘贴无线充电线圈和电容距离传感贴片，检测是否放置手机，自动开启无线充电。

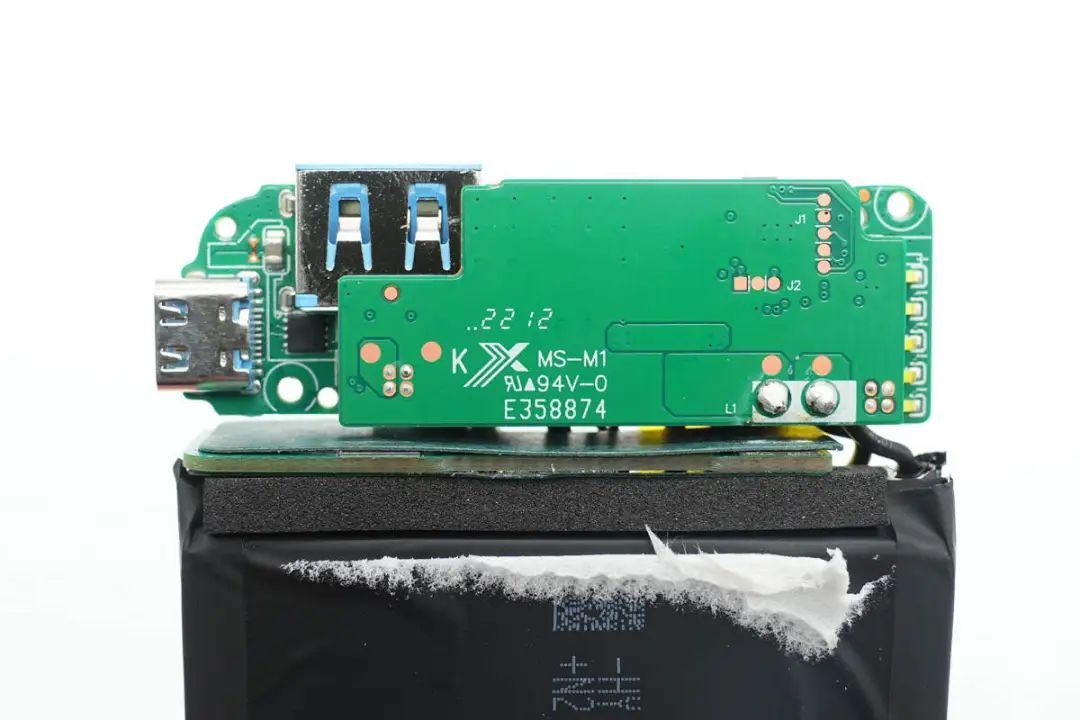

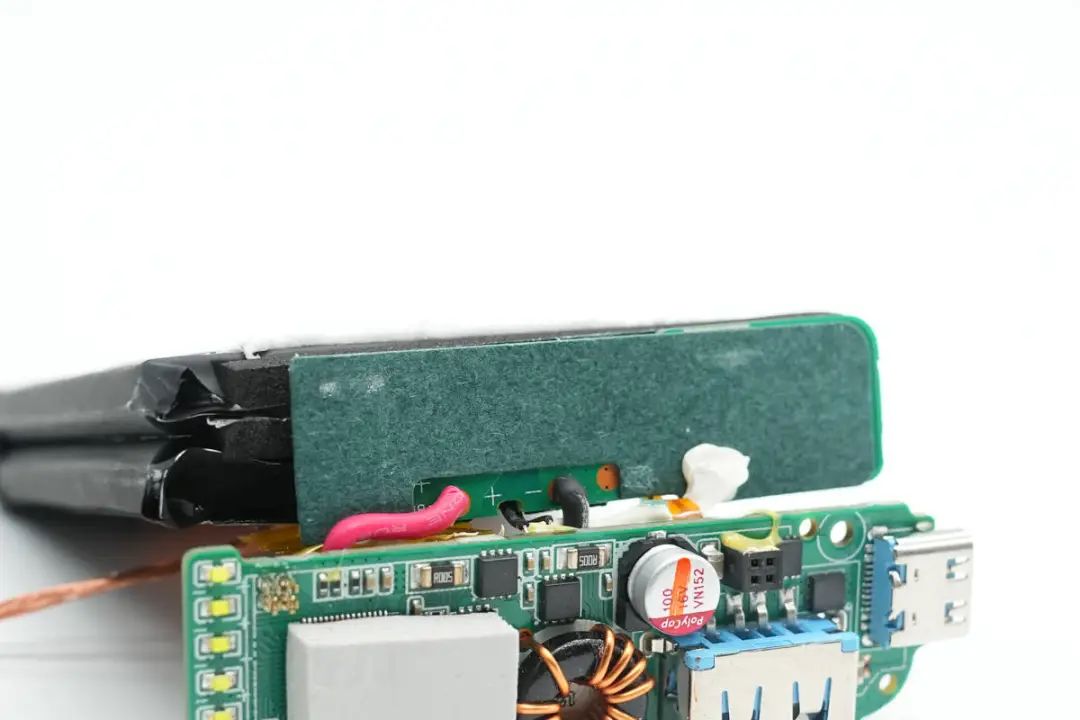

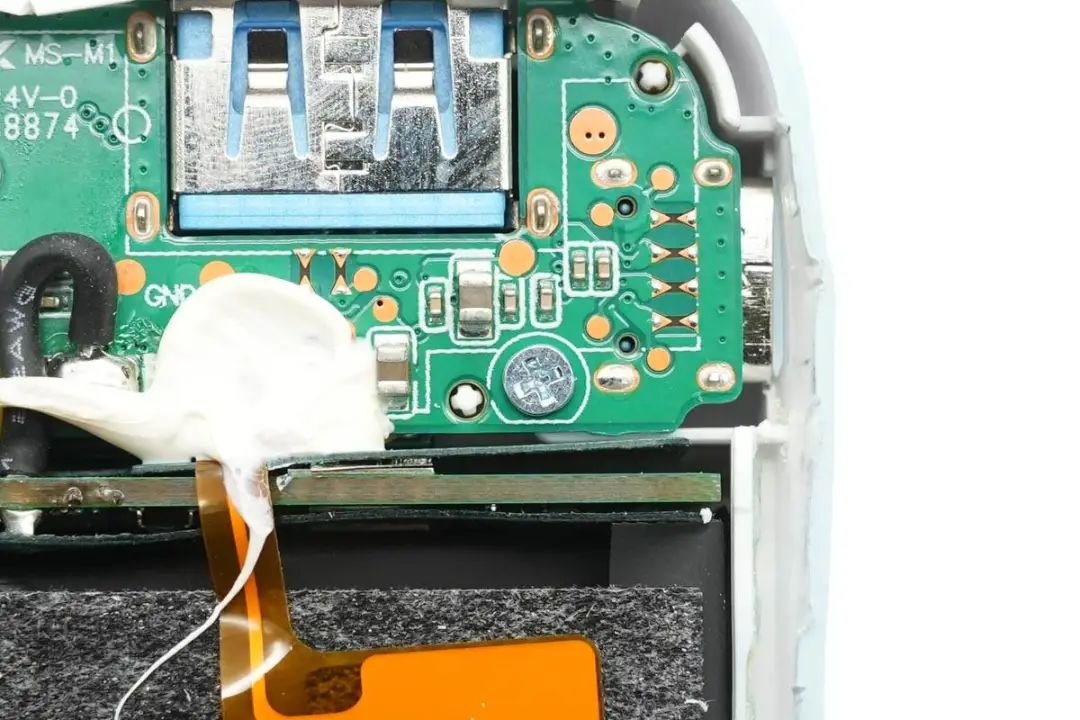

PCBA模块使用螺丝固定在壳体内部。

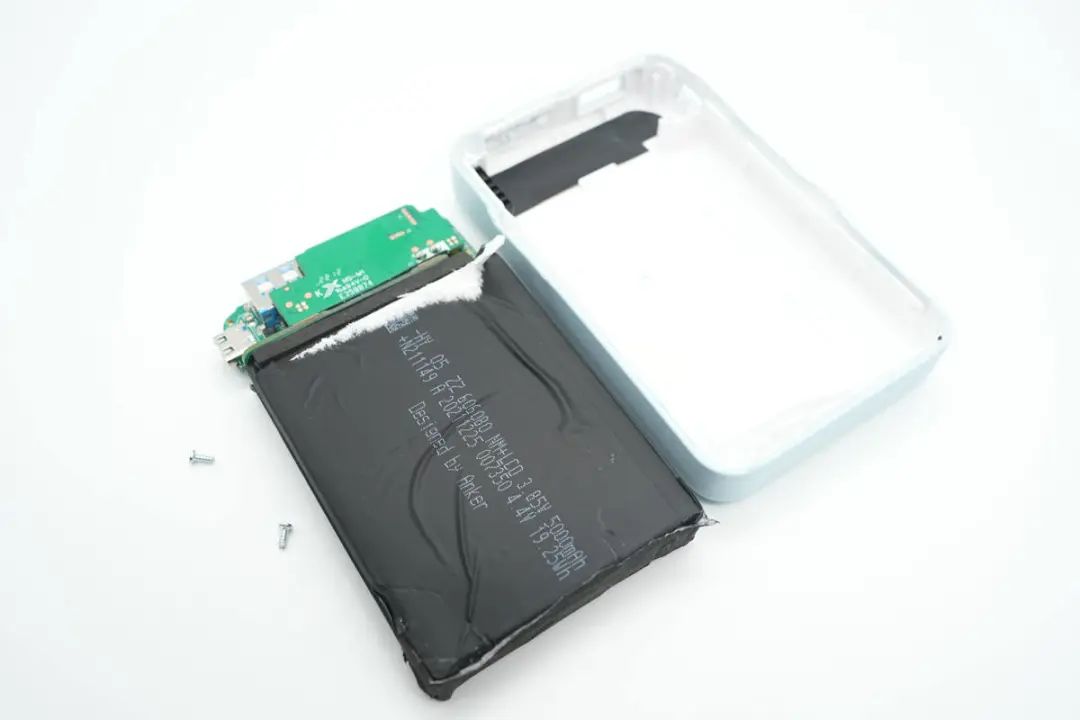

拧下两颗固定PCBA的螺丝，取出PCBA模块。

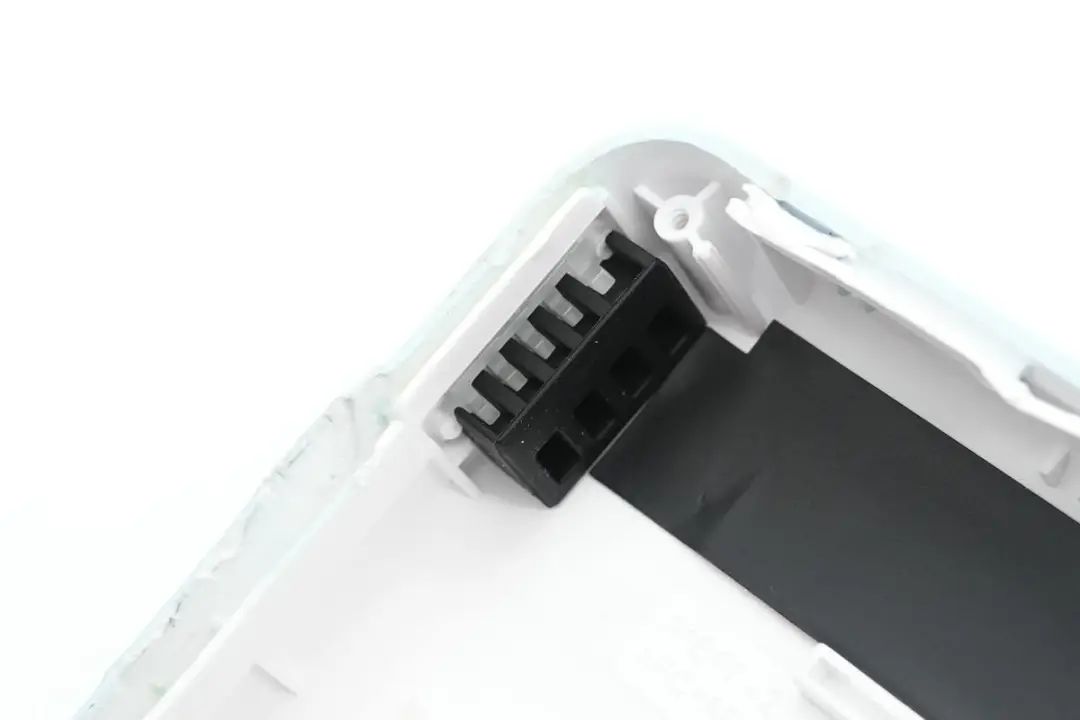

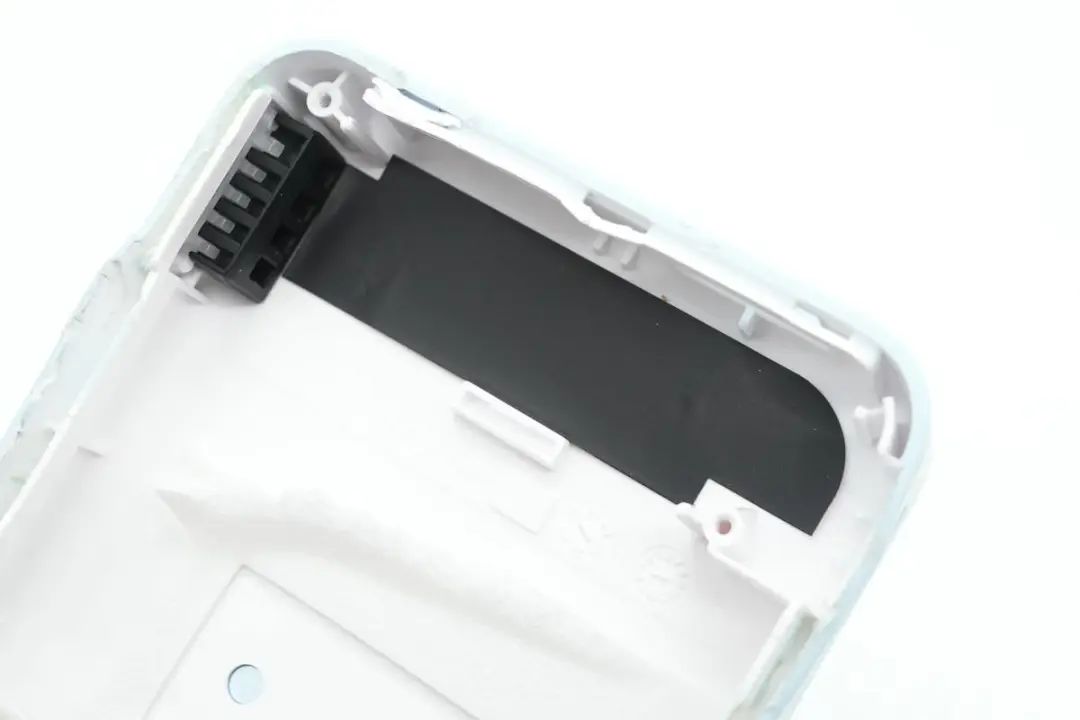

外壳内部粘贴石墨导热垫。
侧面电源指示灯遮光结构特写。

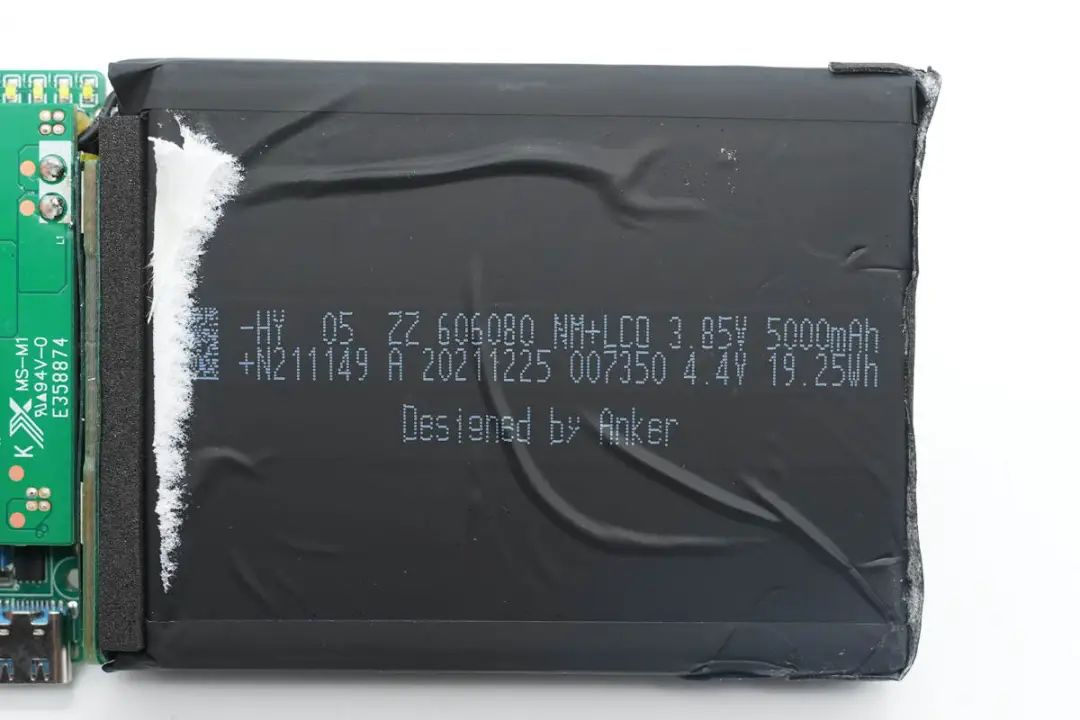

移动电源内置5000mAh高压锂电池串联，组成10000mAh容量。电池充电限制电压为4.4V，均压3.85V，额定容量5000mAh，为钴酸锂电池，由Anker设计。电池极耳处采用泡棉胶填充支撑。

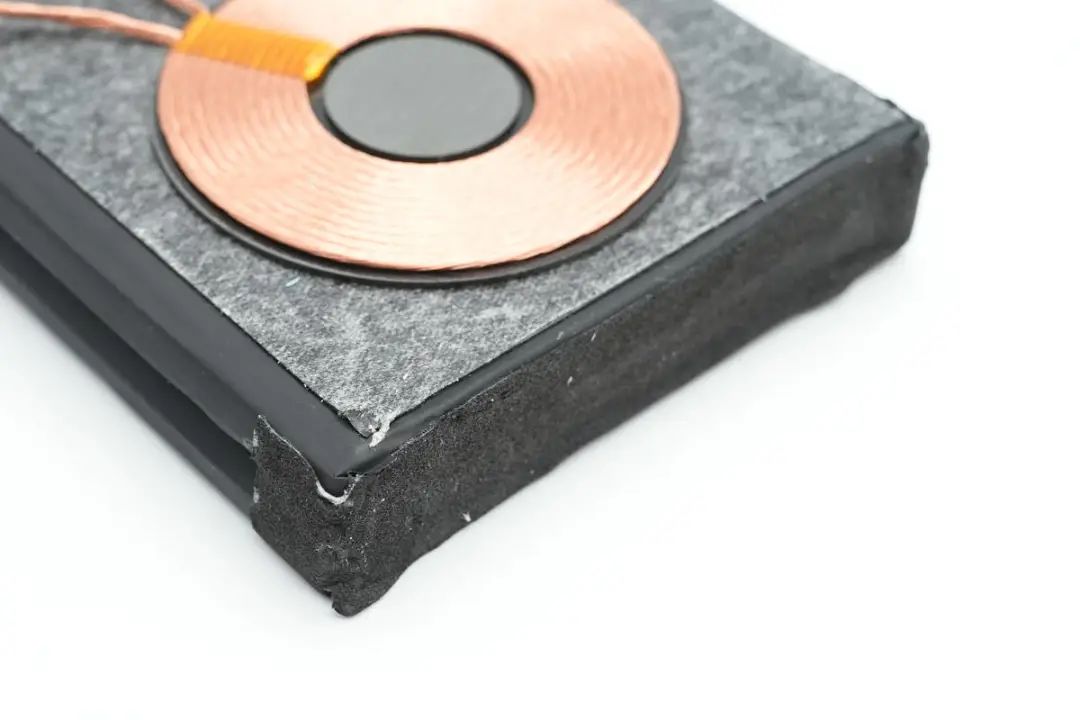

电池底部粘贴泡棉胶缓冲保护。
电池组焊接一块保护板，通过导线连接到PCBA模块。

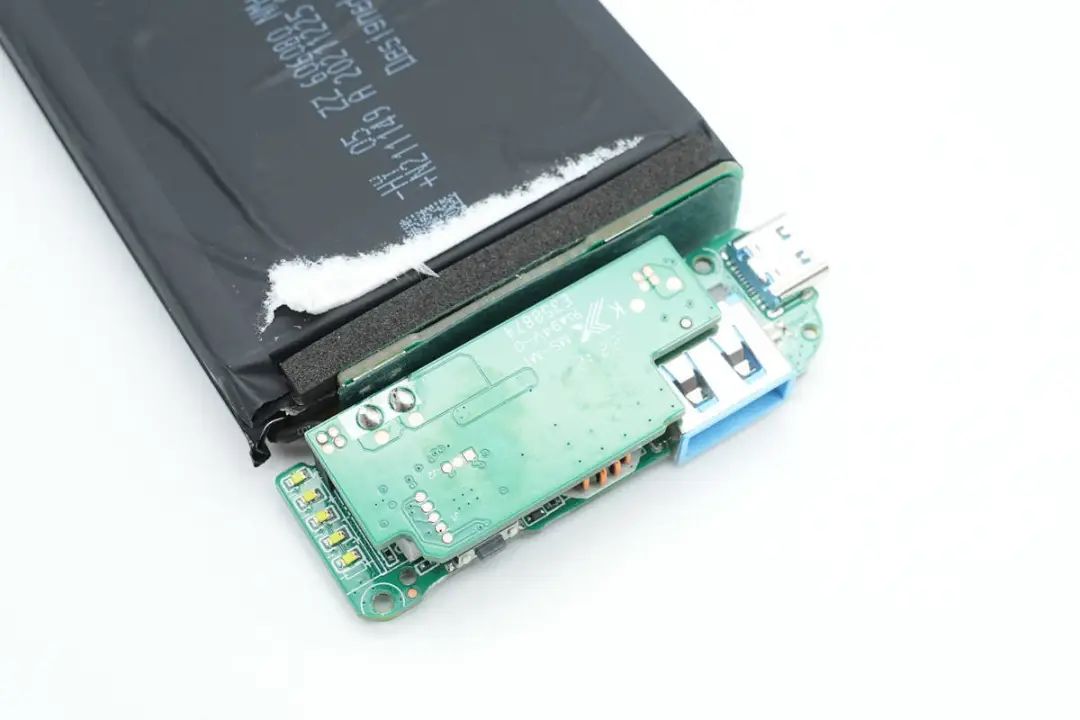

PCBA模块背面是一块小板，焊接无线充电线圈，用于无线充电功能。

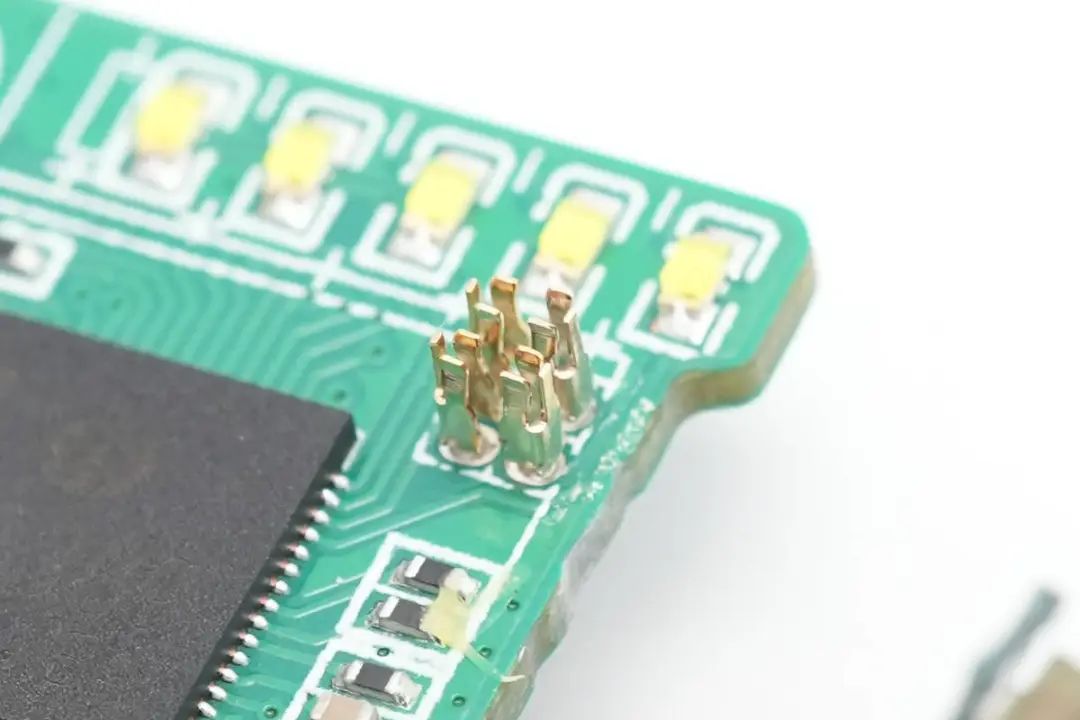

无线充电小板通过排针连接到移动电源小板上。
电池保护板通过导线连接到移动电源的PCBA模块上。

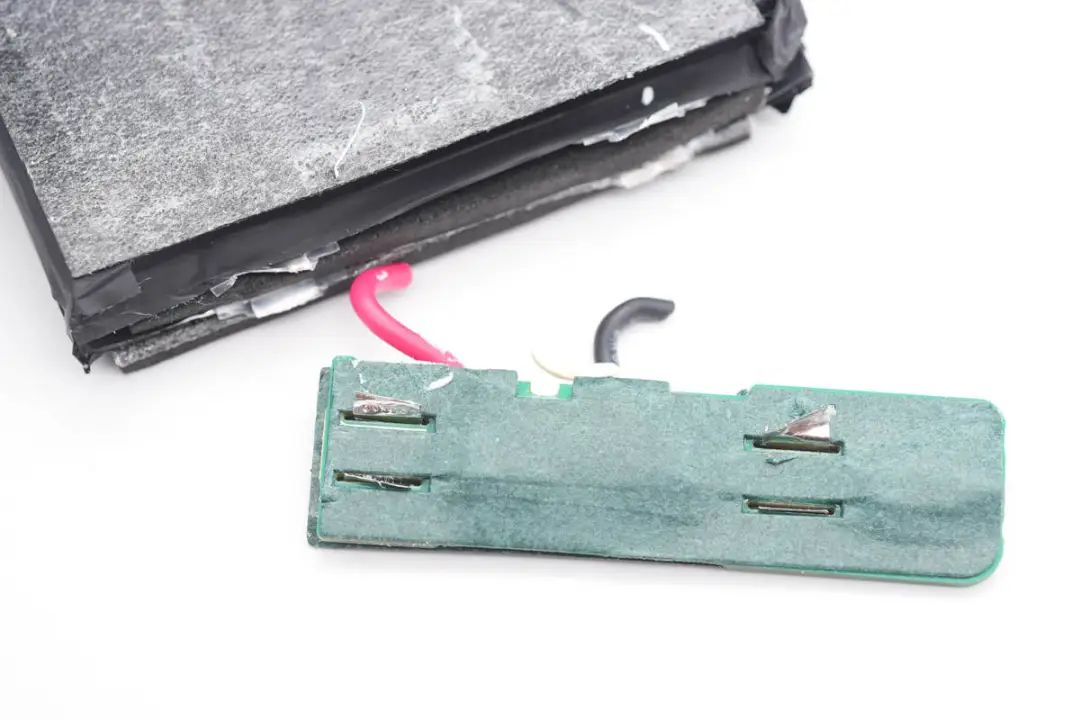

剪断电池极耳，拆下保护板，保护板两面均粘贴青稞纸绝缘。

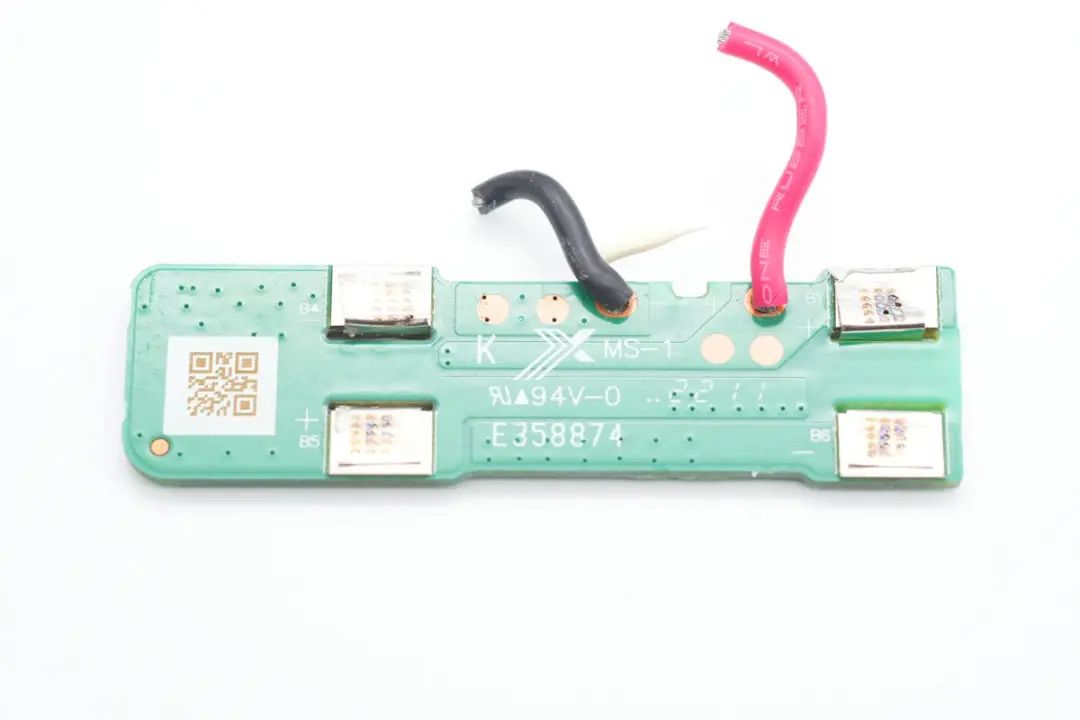

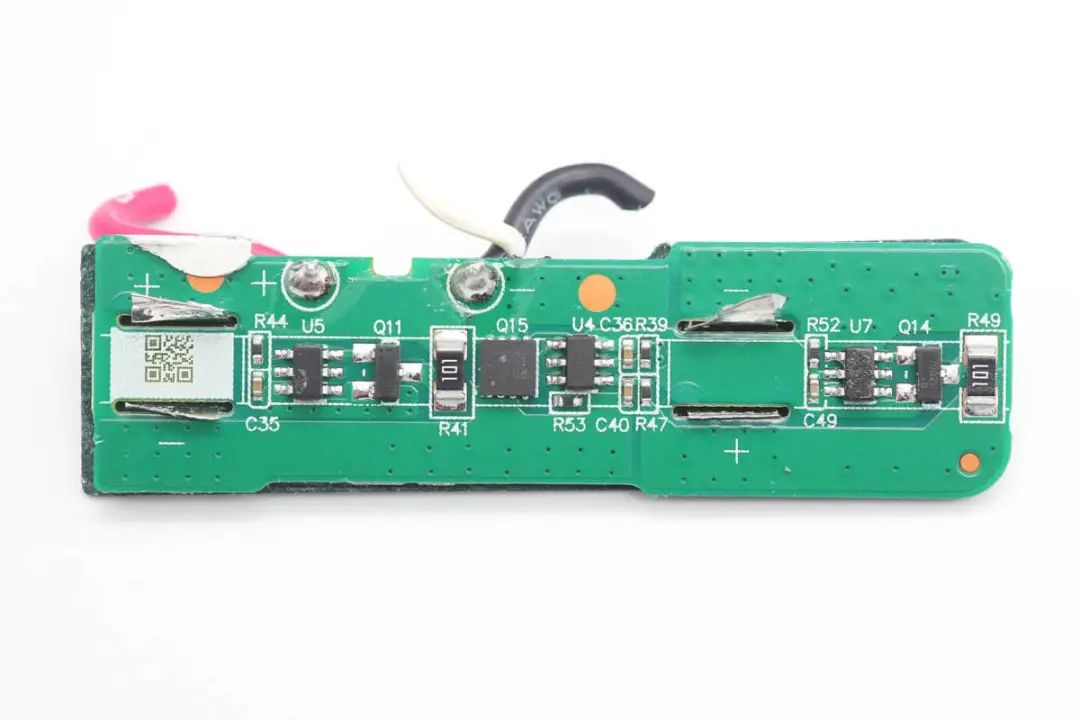

保护板背面焊接输出线，电池保护电路和均衡电路。
另外一面焊接电池正负极极耳。

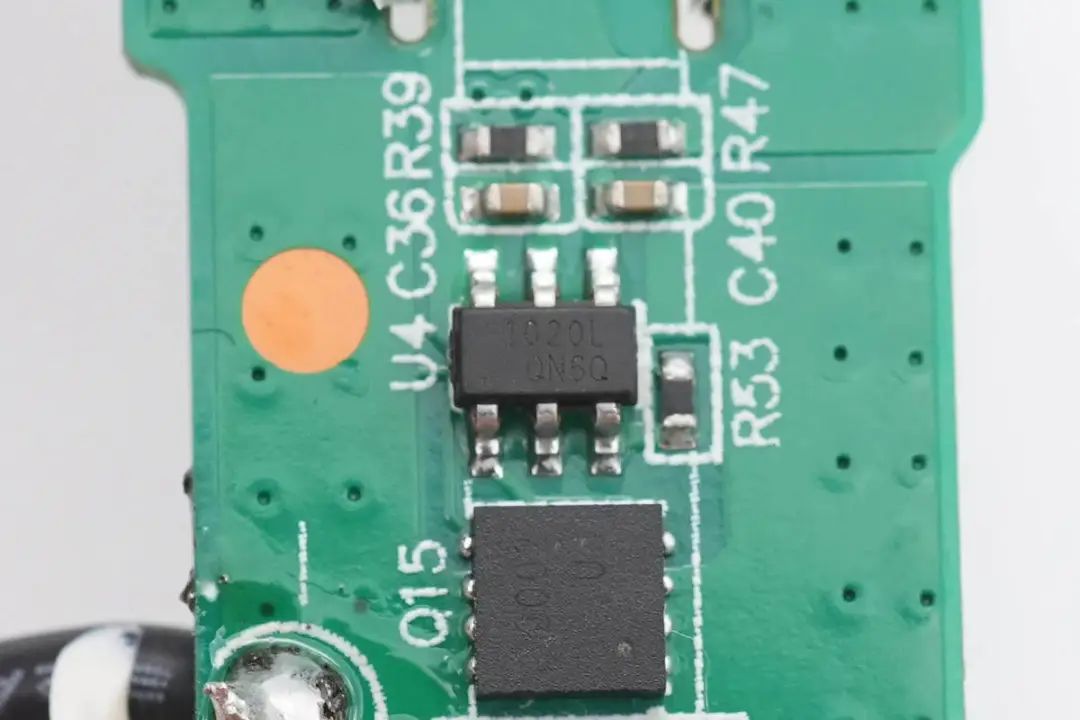

电池保护芯片丝印1020L。

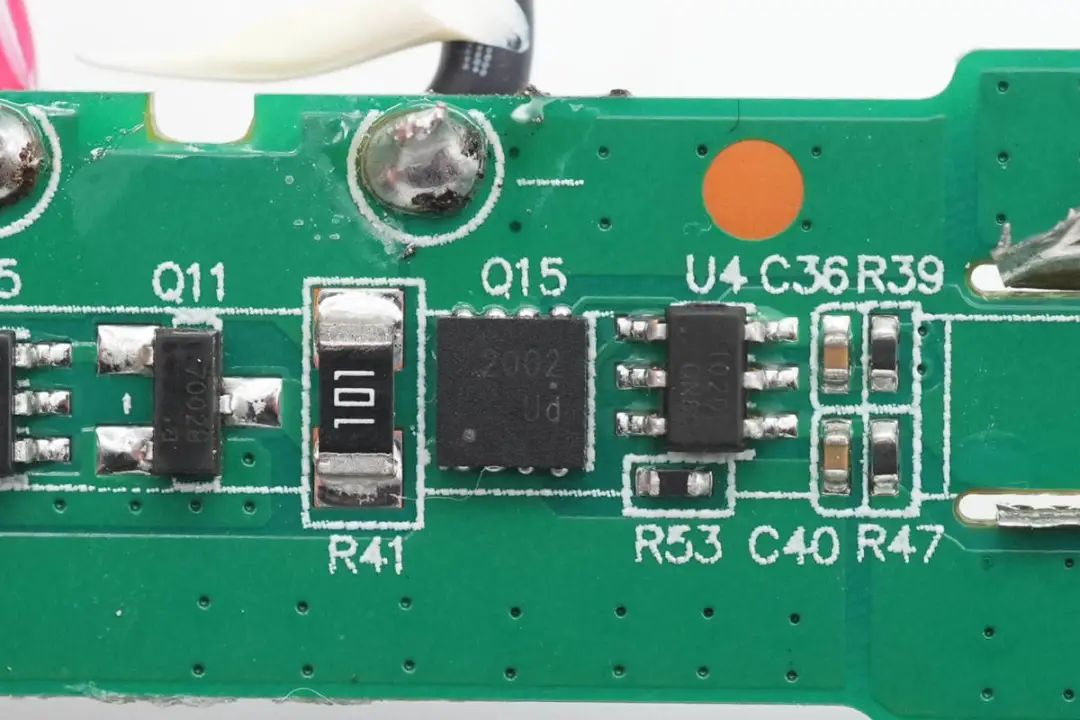

丝印2002的电池保护管，两者组成电池保护电路，用于内置锂电池的过充、过放以及过流保护。
用于电池均衡的控制芯片，控制外接的MOS管和电阻进行电池均衡。

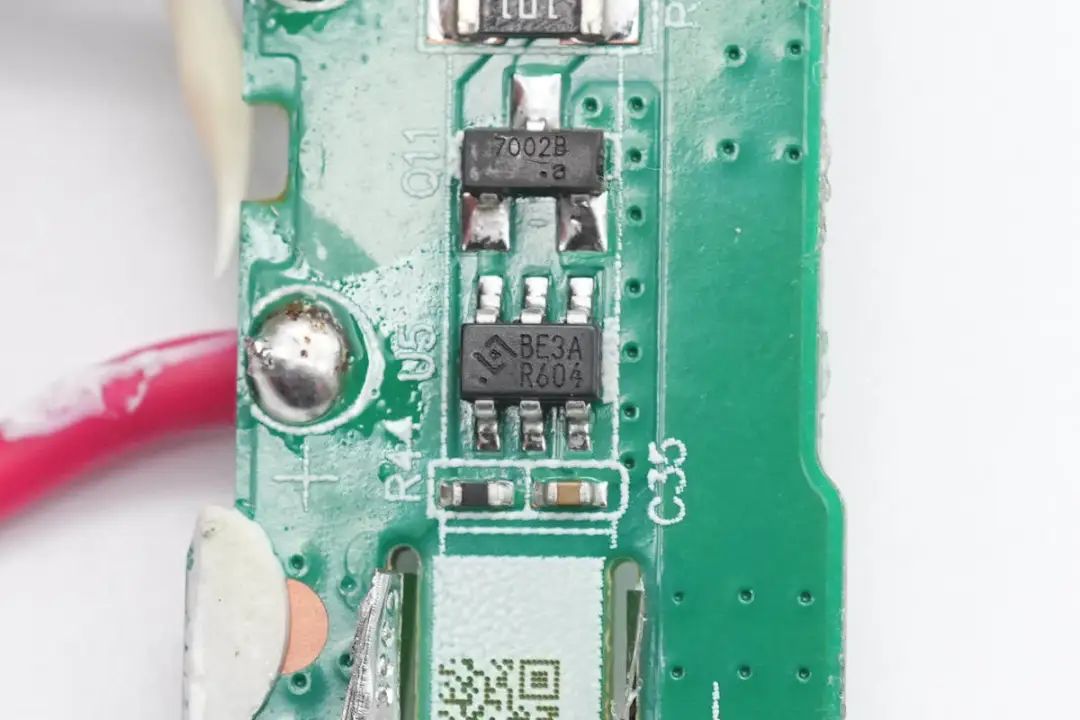

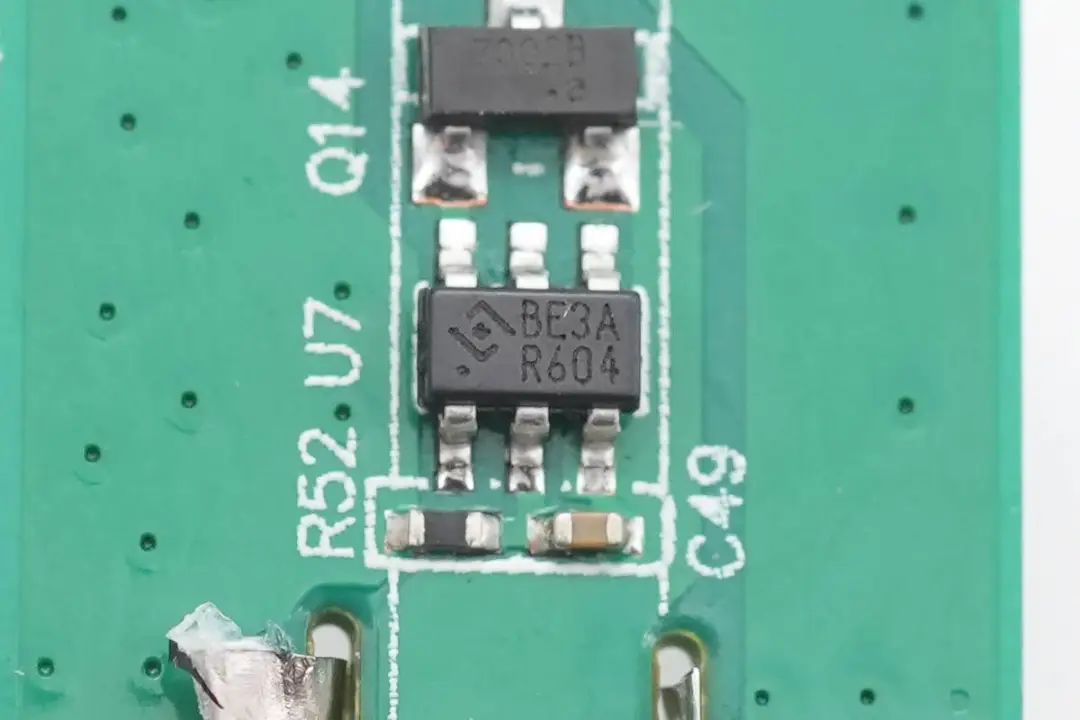

均衡控制芯片来自HYCON纮康，丝印BE3A，为HY2213系列均衡芯片。
分离开无线充电小板和无线充电小板。
移除电路板上覆盖的导热垫，导热垫下面是升降压控制器和升降压MOS管。

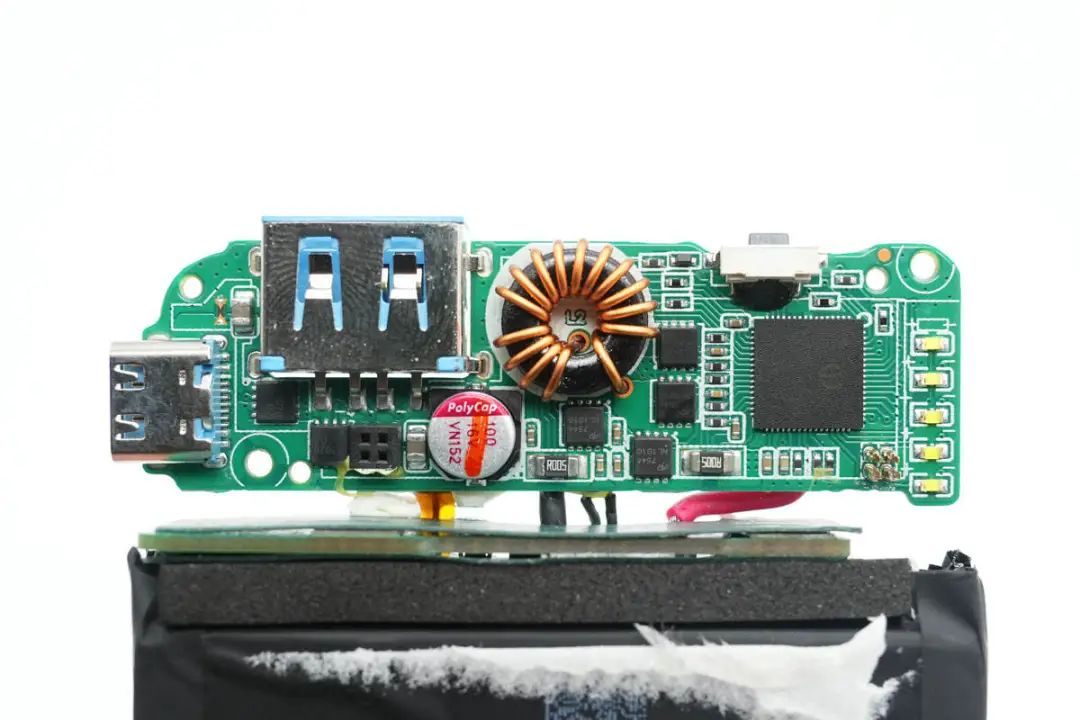

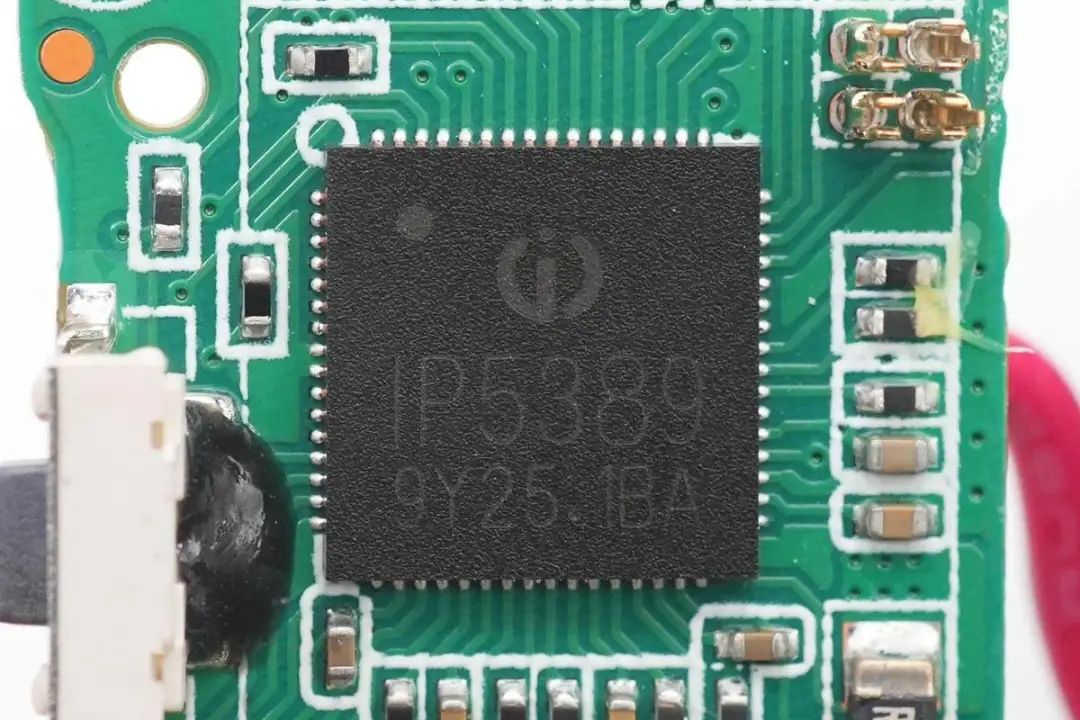

这款移动电源内置英集芯IP5389移动电源升降压电源管理SOC芯片，将同步升降压控制器与协议功能集成，可实现完整移动电源功能，并支持188数码管电量显示功能，支持2-5串电池应用，可取代传统升降压方案中协议芯片，单片机和升降压控制器多颗芯片组合的方案，大大缩短产品开发周期，降低成本。

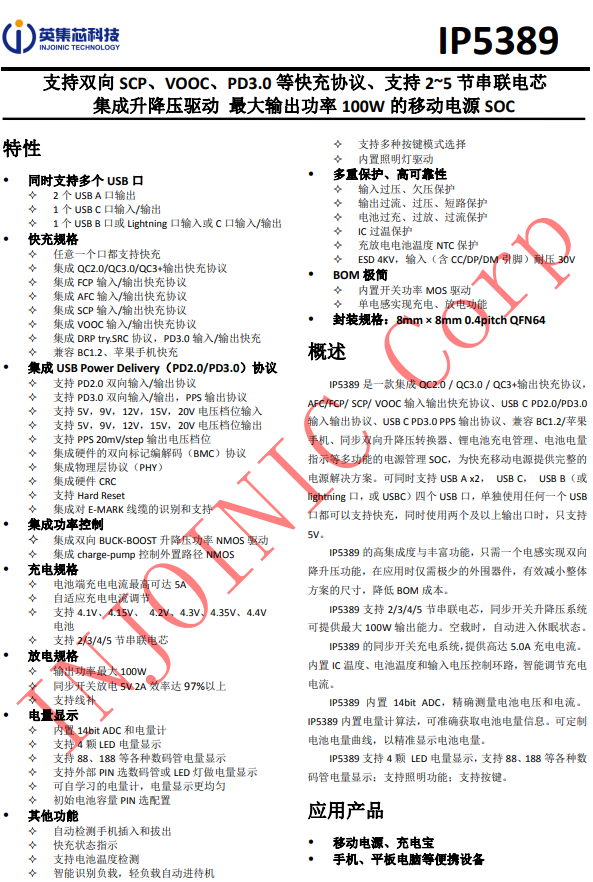

英集芯IP5389支持USB-A、USB-C口、还支持Micro-USB接口和Lightning接口供电输入，全部接口支持快充。快充协议支持华为FCP、SCP，支持三星AFC，支持OPPO的VOOC，支持PD3.0快充协议，支持PPS，输出最高功率20V5A 100W，可实现全接口丰富的快充支持。 IP5389内置升降压控制器，通过驱动外置MOS管，支持双向升降压充放电，支持最大5A充电电流，并且支持自适应电流调节。支持2/3/4/5串电池，并且支持4.2、4.3、4.35、4.4V多种电池。芯片内置电量计，支持4颗LED电量指示，或88/188数码管电量显示，支持通过电阻设定电池容量，或学习电池电量，实现精准的电量显示。 充电头网了解到，采用英集芯IP5389的还有羽博200W多功能便携式储能电源、GADMEI 100W 2C1A双向快充移动电源、OPPO 33W 1A1C超级闪充移动电源、羽博72000mAh便携式储能电源、羽博新款20000mAh 45W双向快充移动电源、罗马仕20000mAh 30W双向快充移动电源，另外英集芯的高集成移动电源SoC芯片还被Realme 10000mAh双口18W快充移动电源、黑鲨双向快充移动电源、京造10000mAh双向USB PD快充移动电源等知名品牌的众多产品采用。

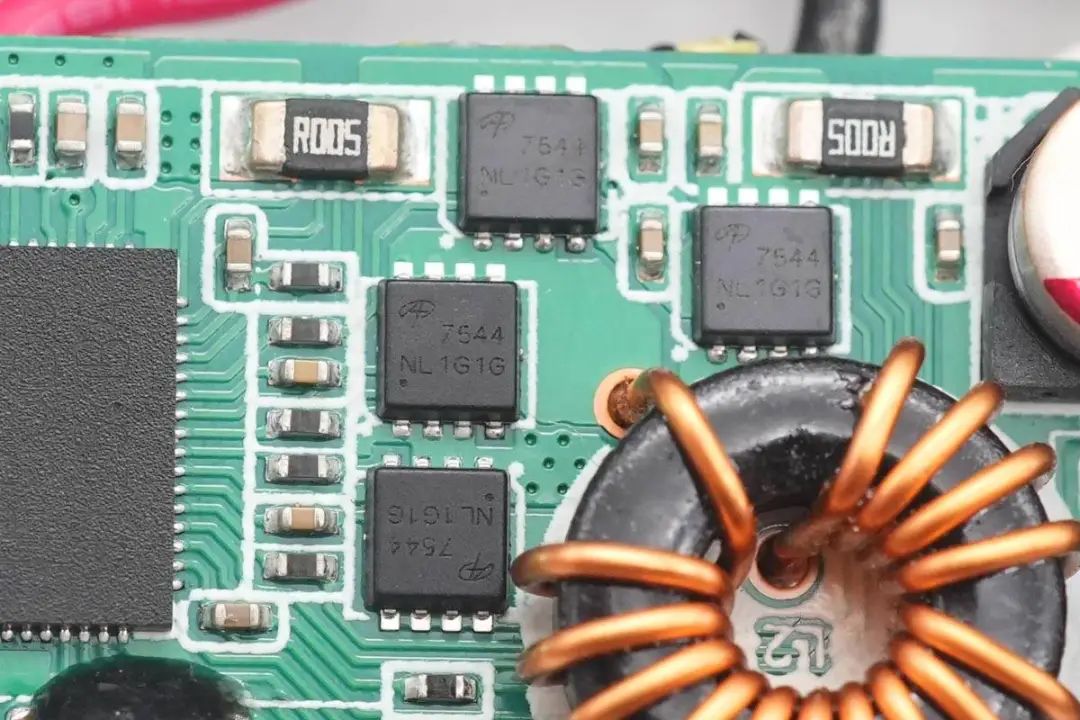

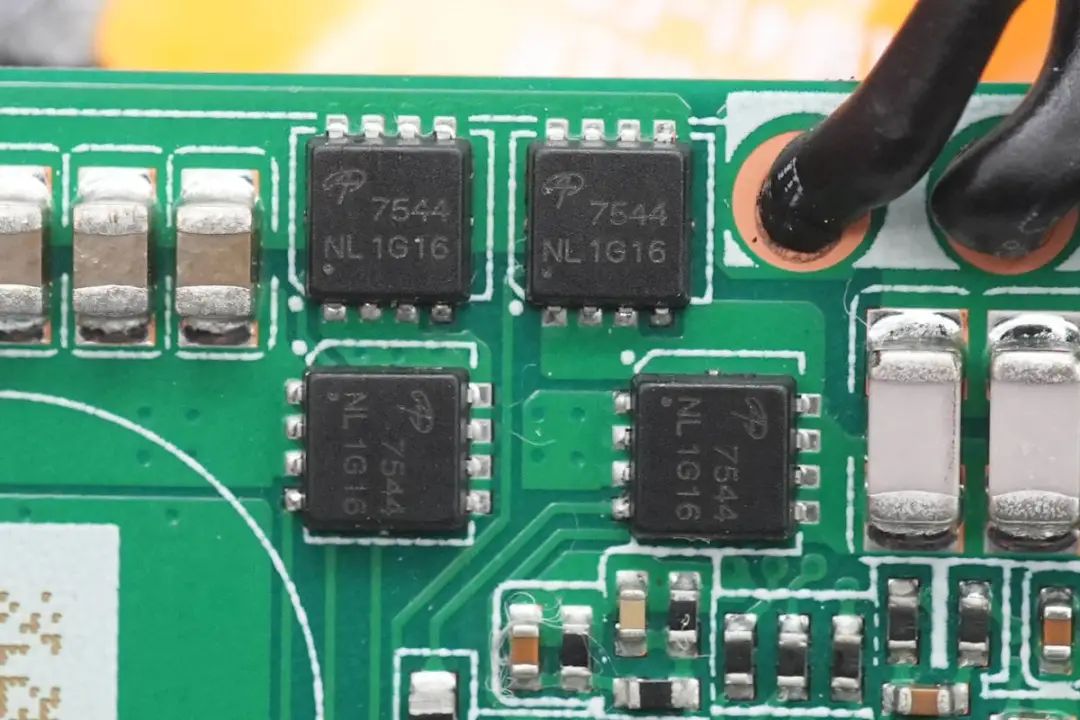

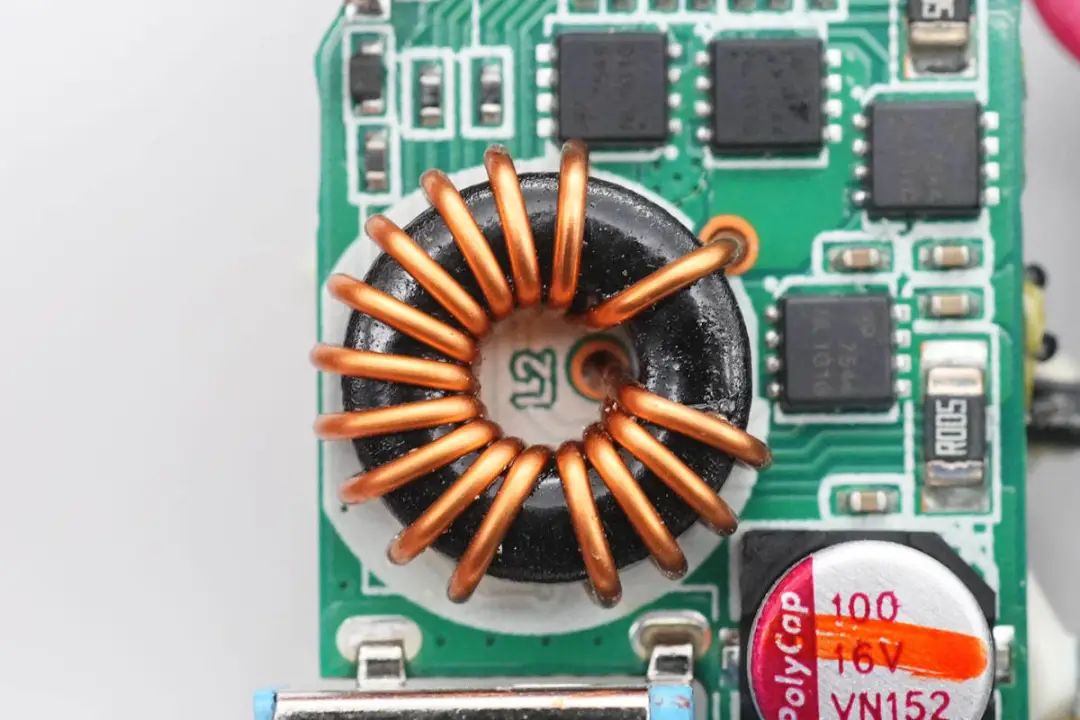

IP5389外置四颗开关管用于同步升降压电压转换，开关管来自AOS万代，型号均为AON7544，为NMOS，耐压30V，导阻4.1mΩ，采用DFN3*3封装。
升降压电感采用磁环绕制。

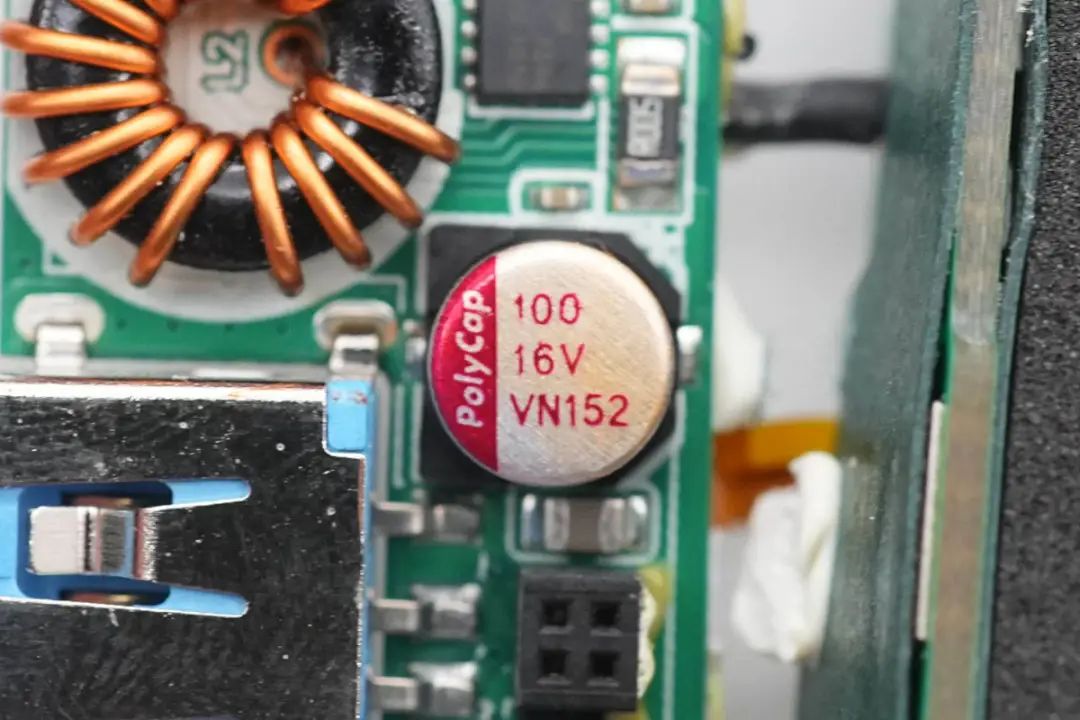

输出端滤波电容来自柏瑞凯，VN系列贴片固态电容，规格为100μF 16V。

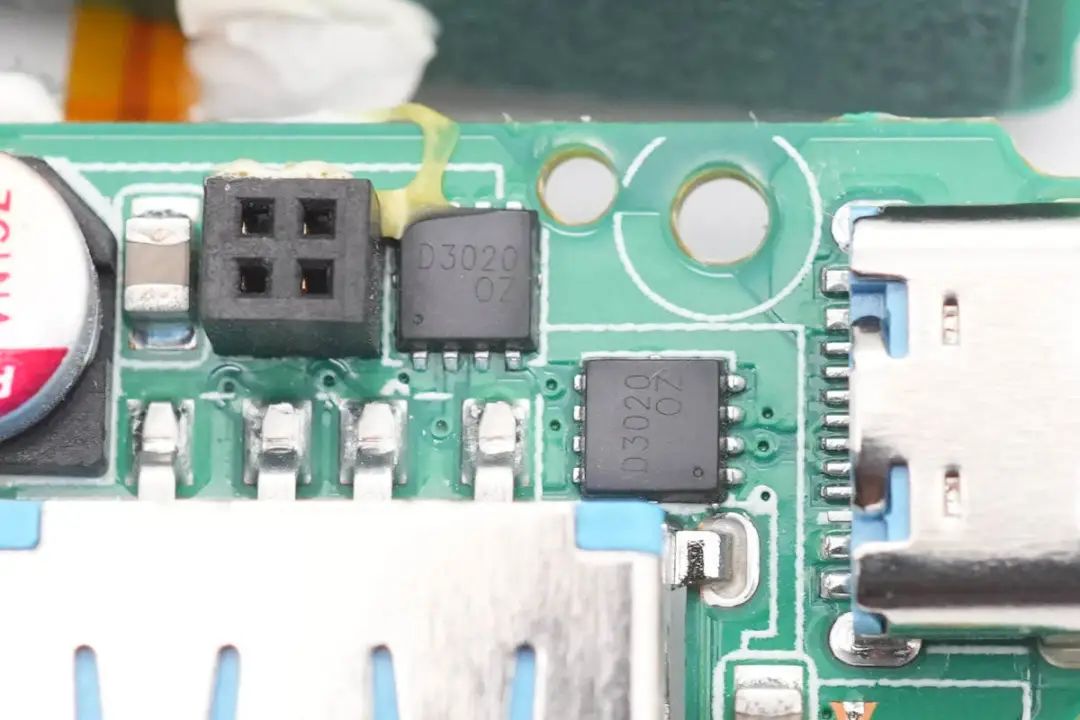

用于输出VBUS控制的两颗双MOS管，来自长晶科技，丝印D3020，实际型号为CJBD3020，是一颗耐压30V的双NMOS，导阻9.5mΩ，采用PDFNWB3.3*3.3封装。

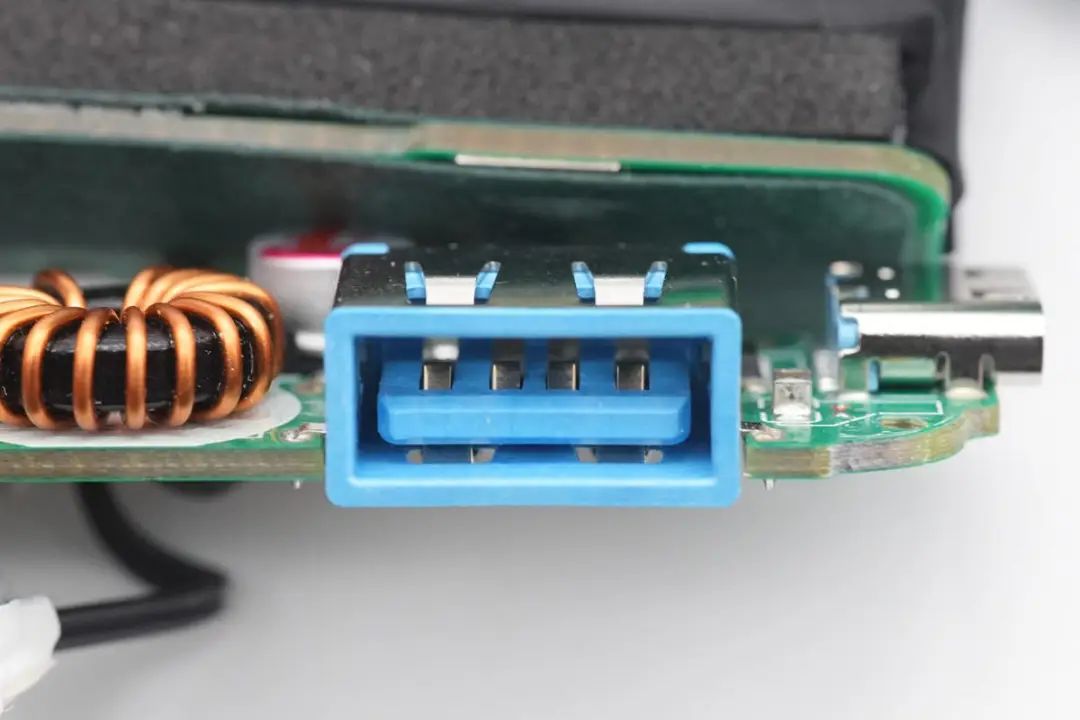

USB-A口特写，内部为蓝色胶芯。

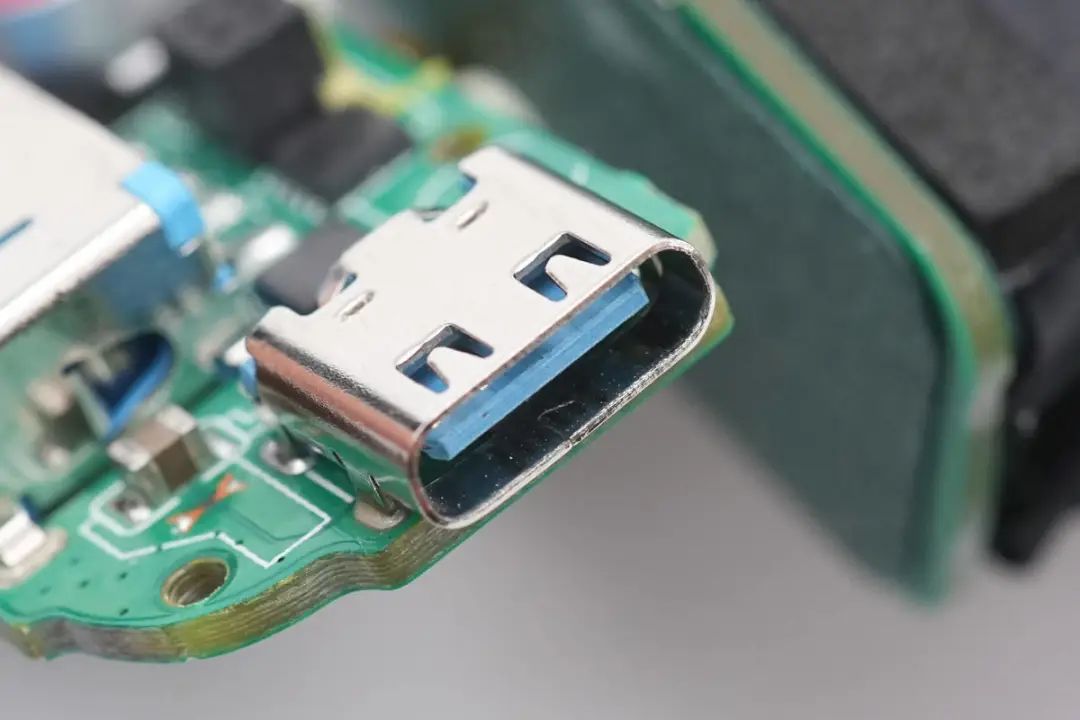

USB-C母座为蓝色胶芯，过孔焊接固定。

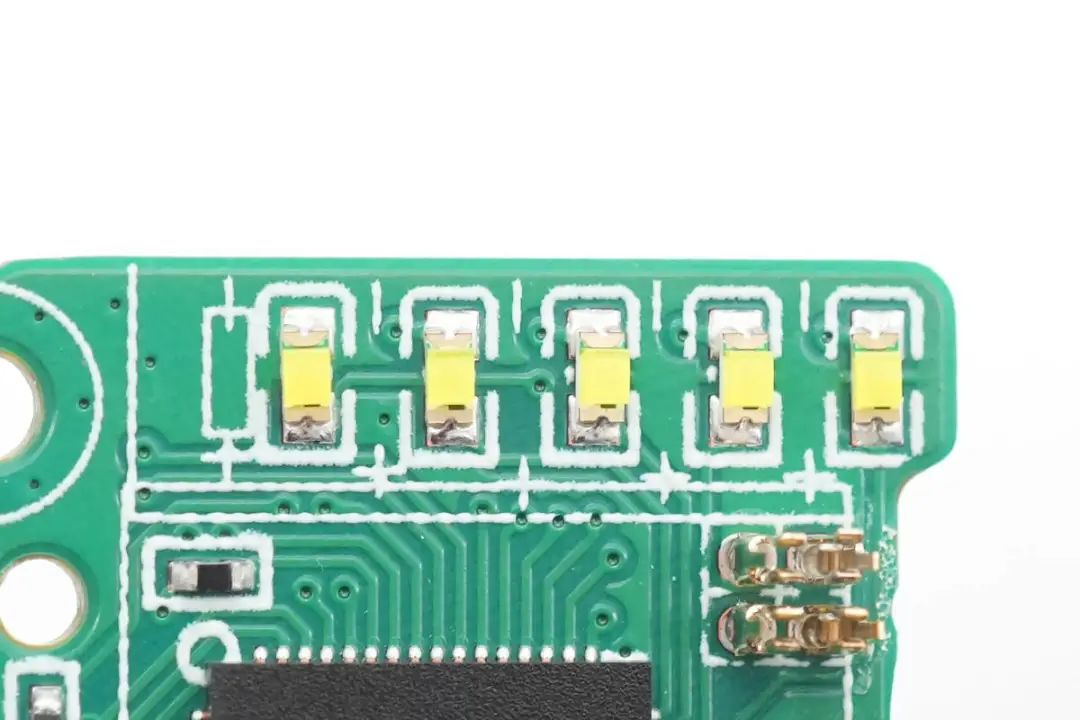

五颗电量指示灯特写。
连接无线充电小板的插座，外壳已经被拆掉。

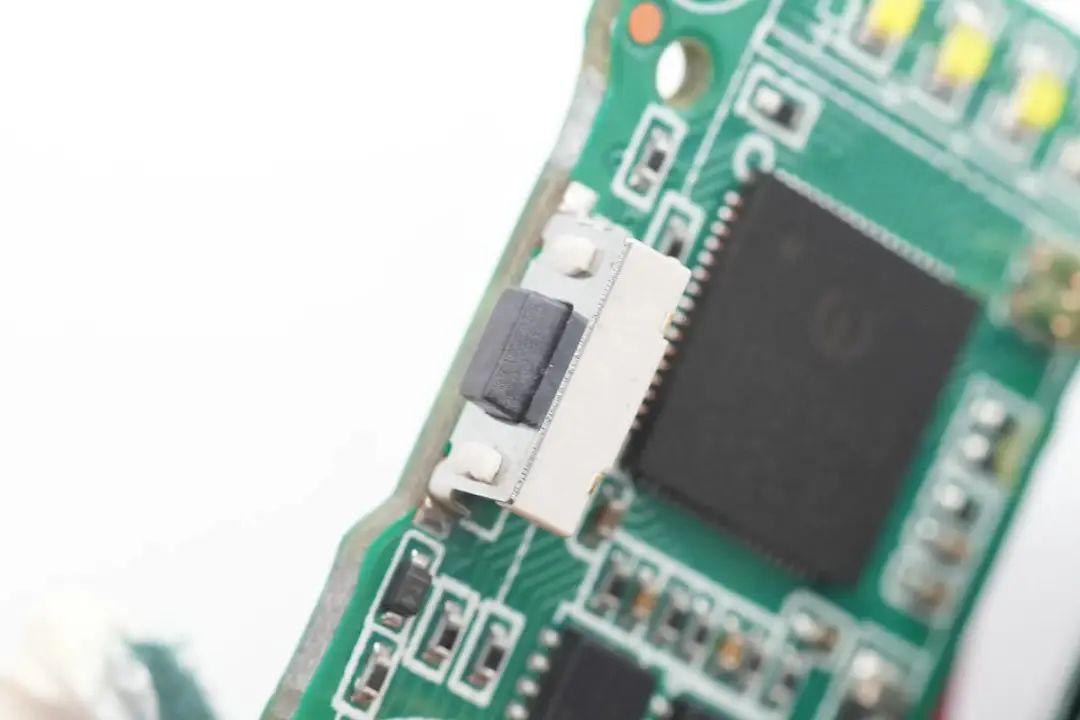

侧面的电源按钮，用于开启输出。

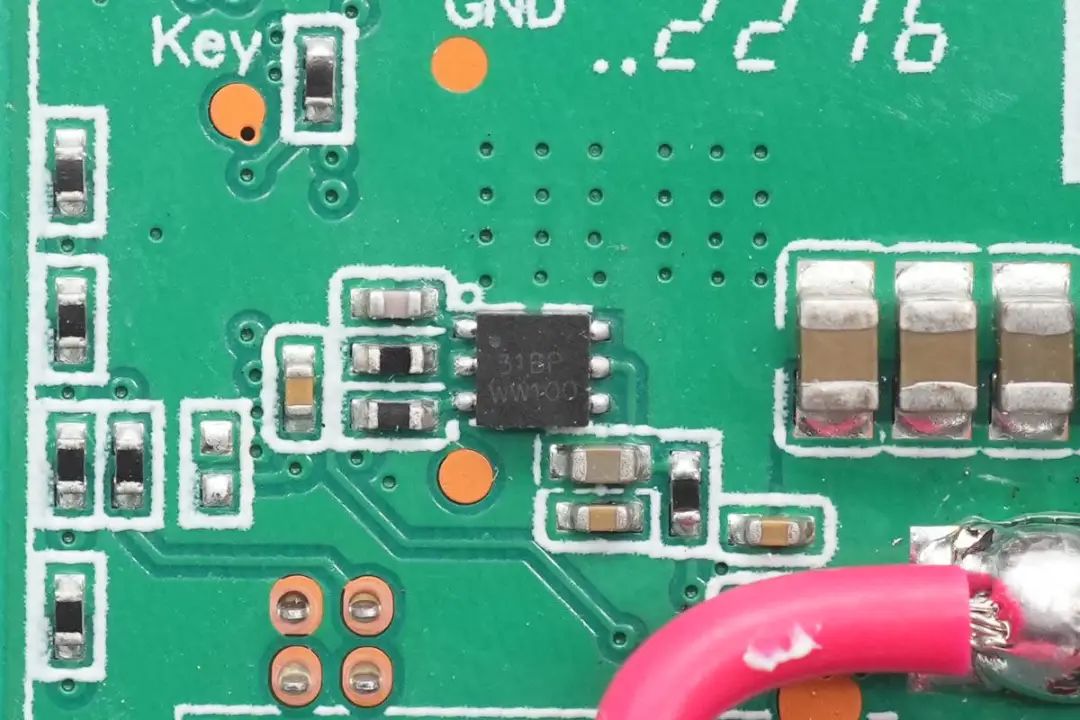

连接电容距离传感贴片，用于检测是否放置手机的距离传感器芯片，丝印31BP。

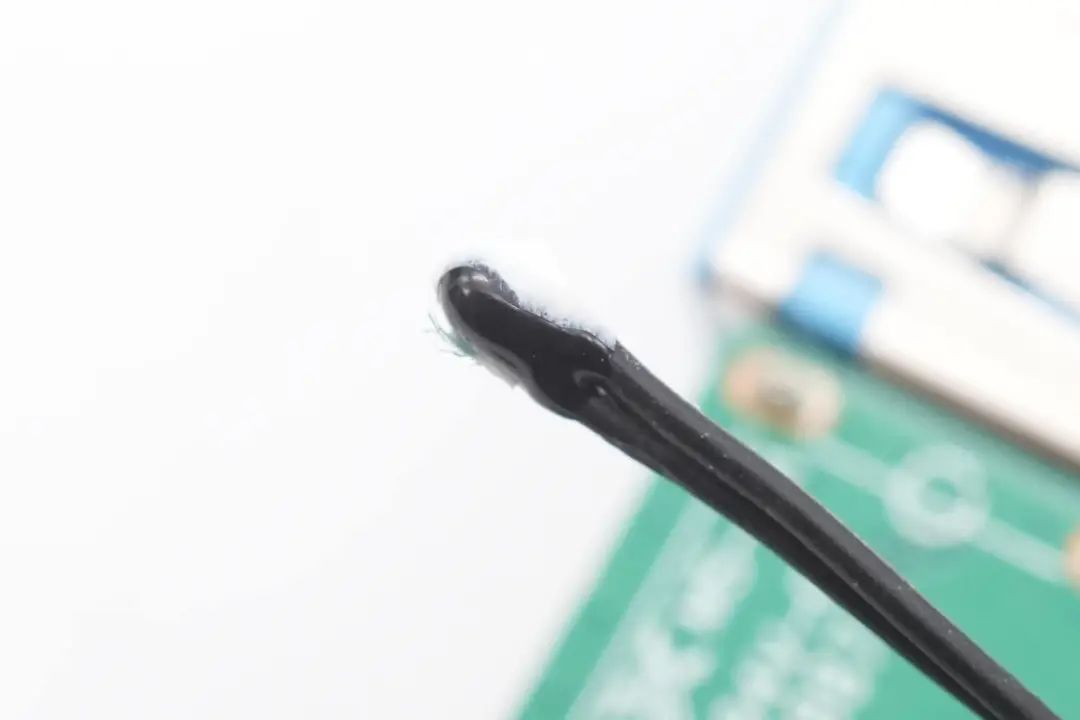

热敏电阻用于检测电池温度。

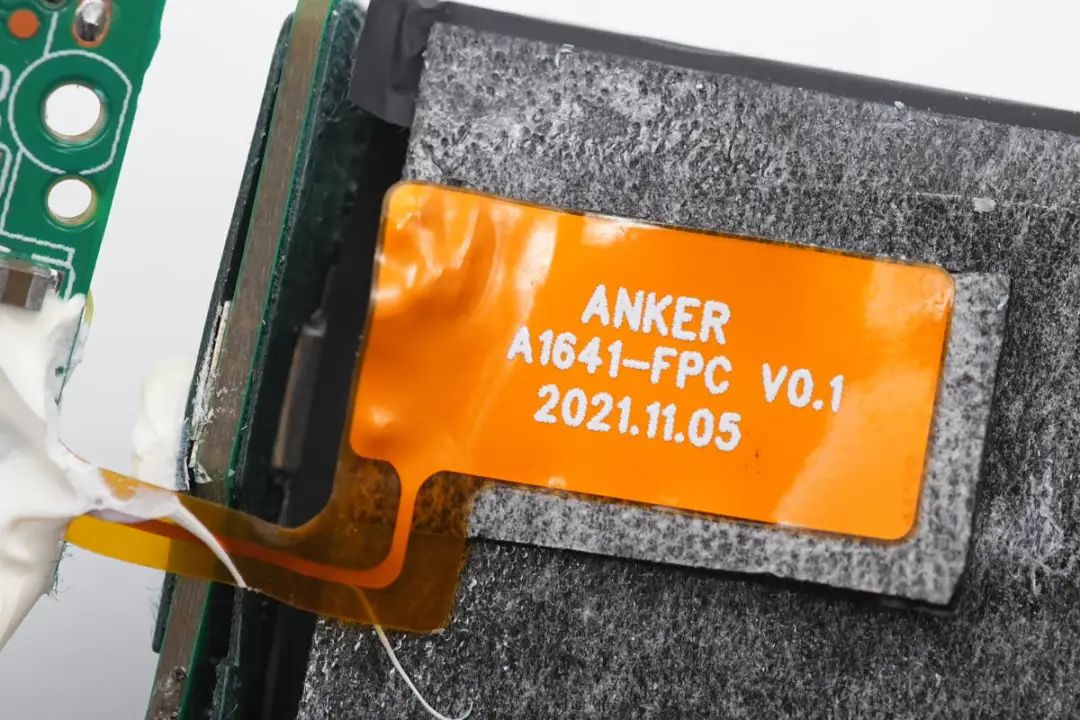

电容距离传感贴片特写，标注移动电源型号。
下面是移动电源内置的无线充电小板。

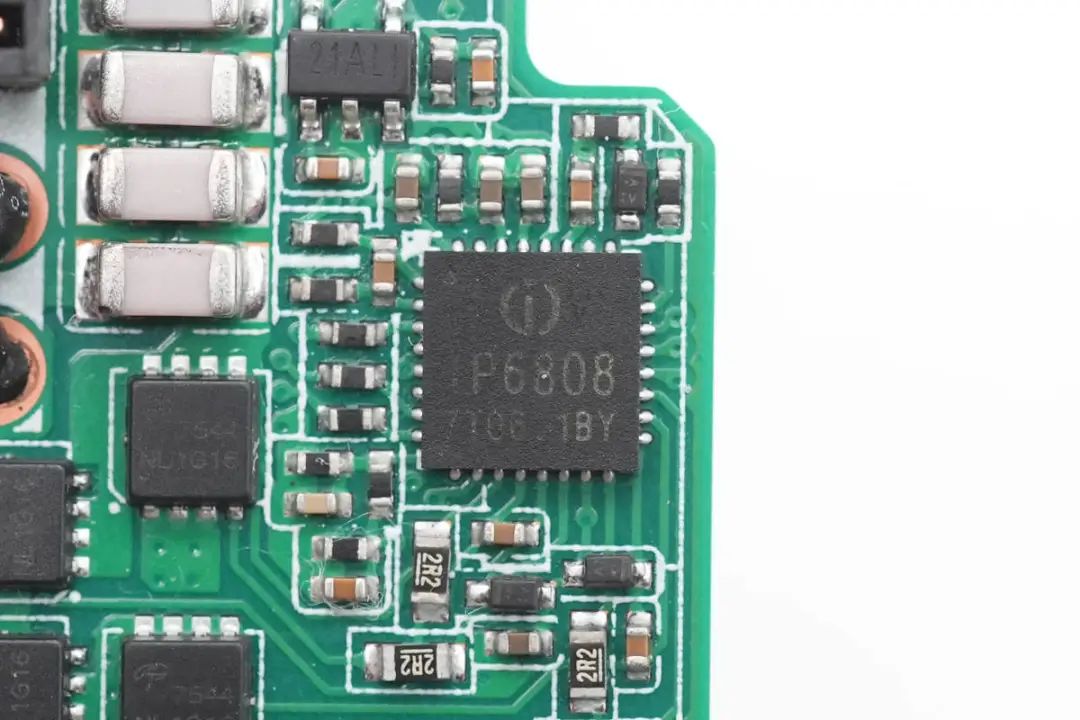

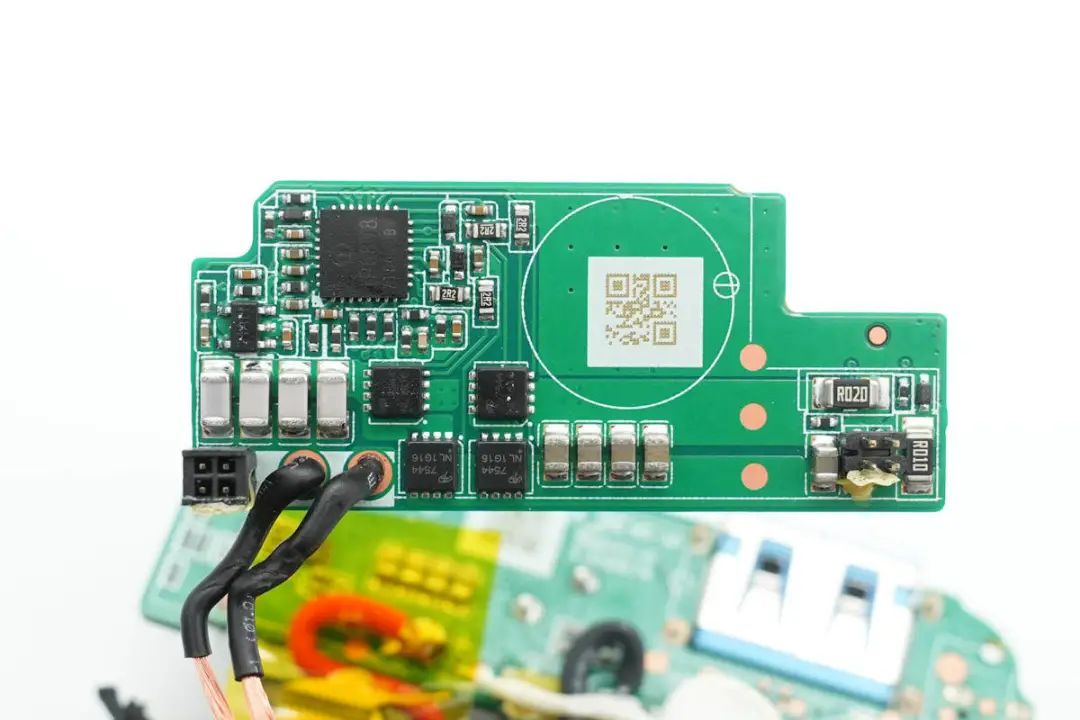

无线充主控芯片采用英集芯IP6808。这是一款无线充电发射端控制SoC芯片，兼容WPC Qi V1.2.4最新标准，支持A11线圈，支持5W、苹果7.5W、三星10W无线充电。IP6808内集成全桥驱动电路和电压&电流两路ASK通讯解调模块，集成度很高，有效帮助降低方案尺寸和BOM成本。

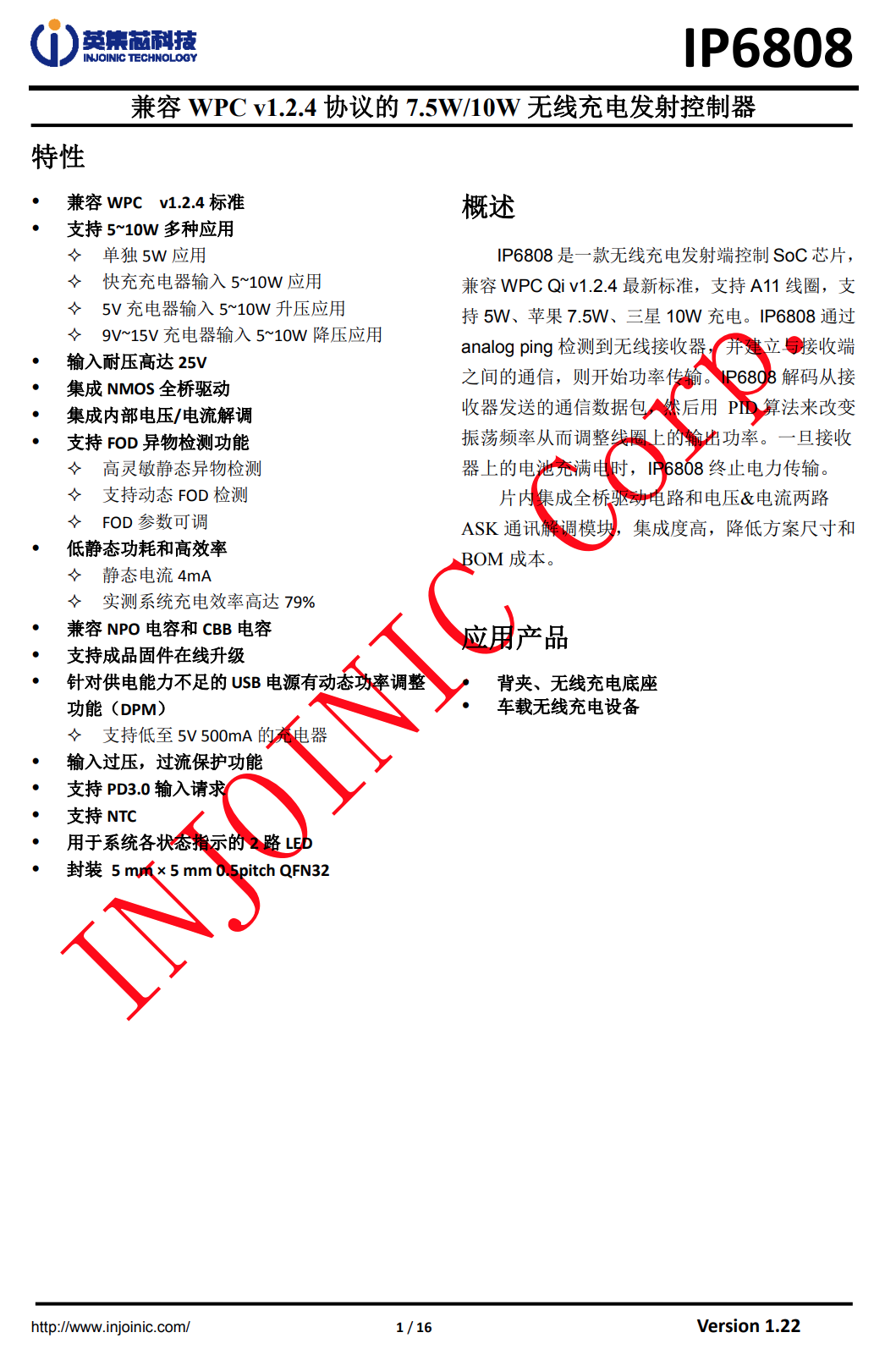

英集芯IP6808资料信息。 充电头网拆解了解到，采用英集芯IP6808的无线充产品还有TEGIC 8000mAh无线充移动电源、麦泡POP CANDLE多用途无线充电宝、巧友6500mAh易捷磁能无线充电宝、omnicharge OMNIMOBILE 12800 PRO移动电源、摩米士Q.POWER Plug三合一充电器等。此外，英集芯的无线充、快充芯片已被数十款产品采用。
无线充电四颗功率管也是AON7544，与升降压电路型号相同。

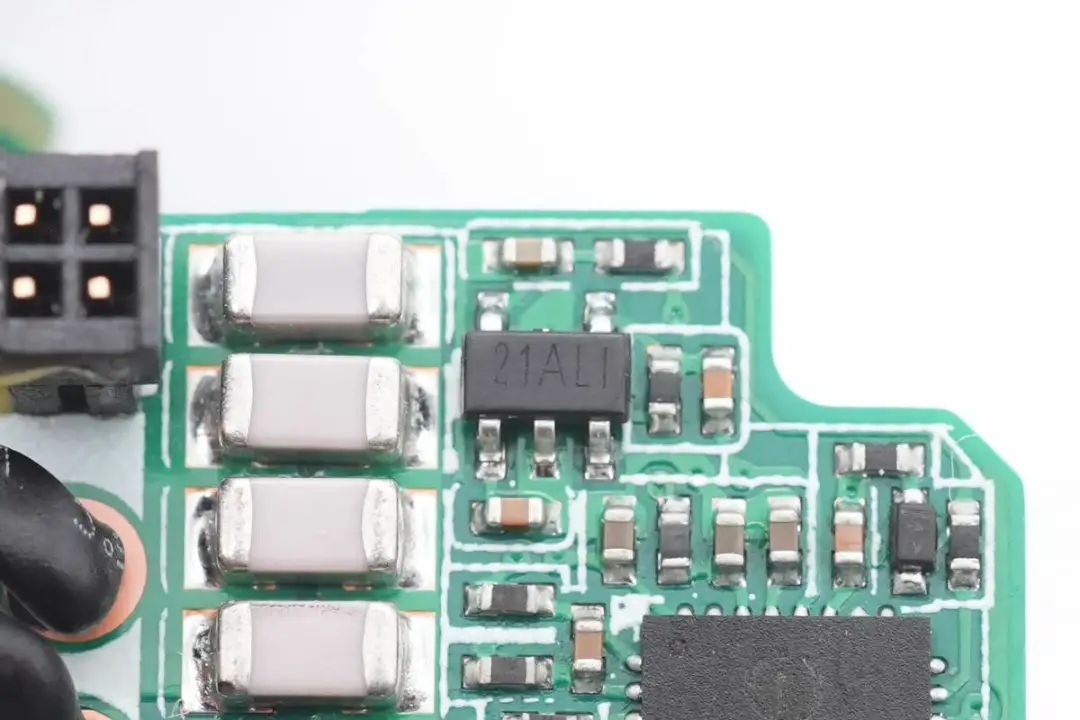

LM321单运放用于电流解调。

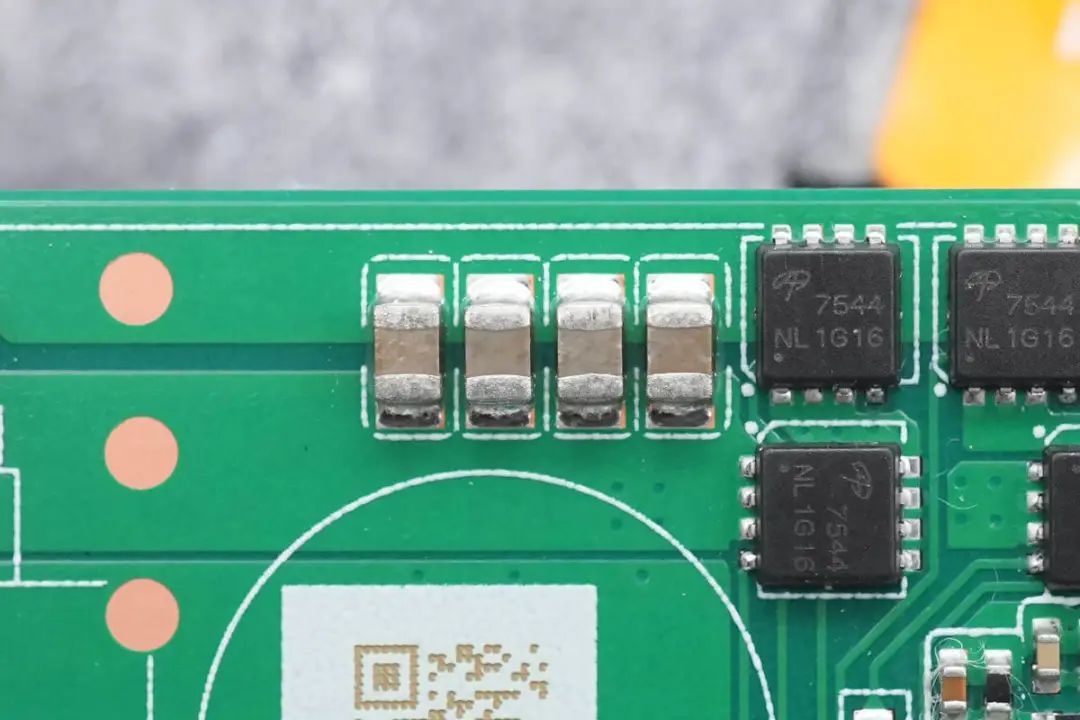

四颗NPO电容并联用于无线充电谐振。

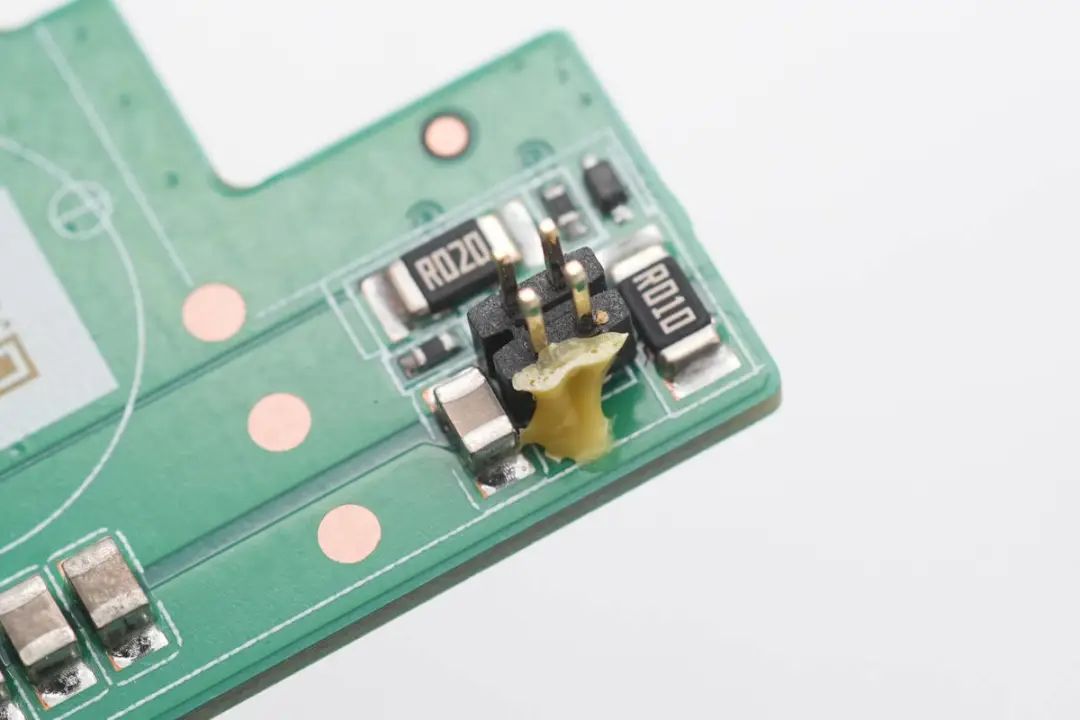

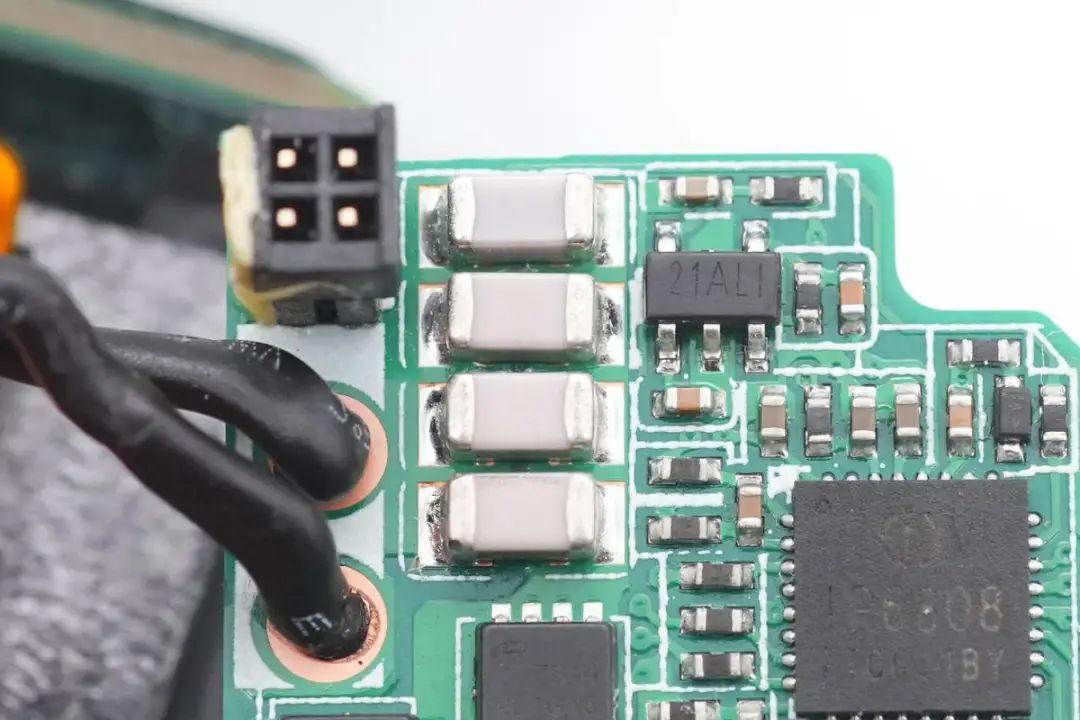

电源连接器特写，焊接一颗10mΩ和一颗20mΩ电流取样电阻。
四颗MLCC用于无线充供电滤波。

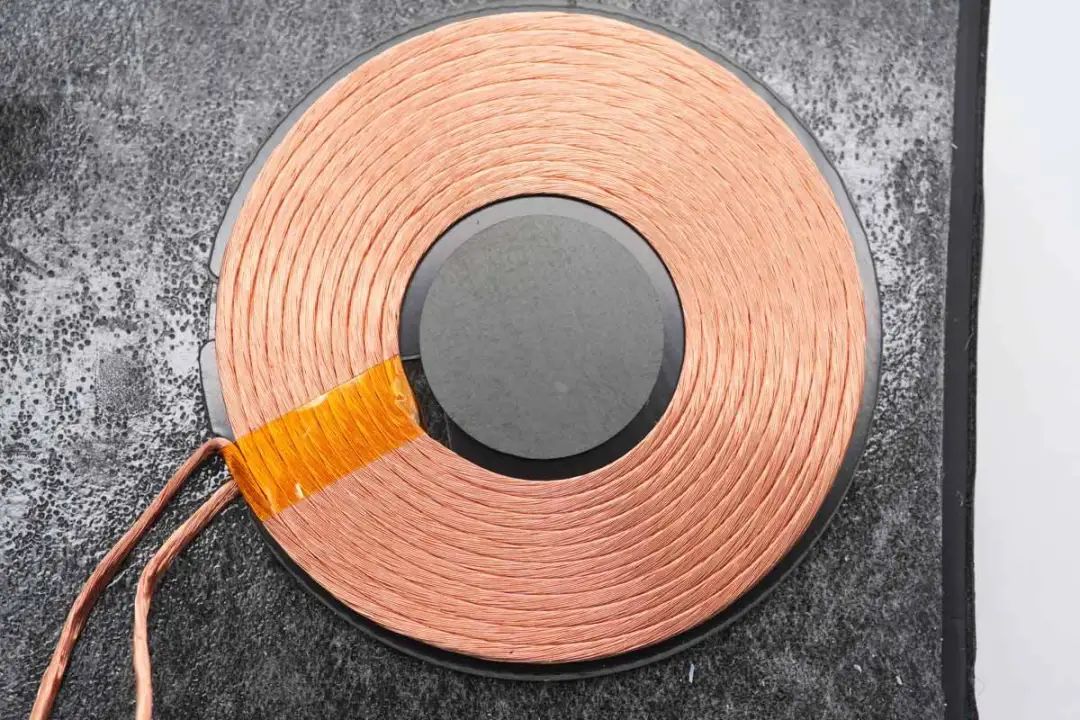

无线充电线圈特写，采用利兹线绕制。

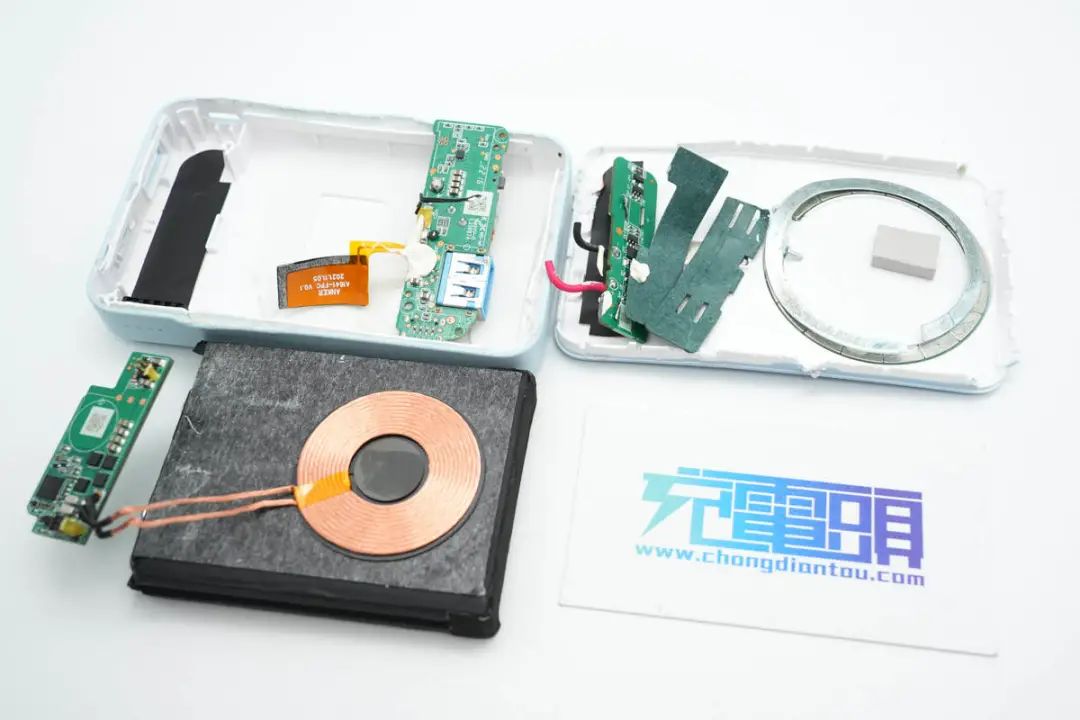

全部拆解完毕，来张全家福。
