TPS75125-EP是增强型产品，具有电源良好状态的快速瞬态响应 1.5A LDO 稳压器

产品详情

描述：

TPS75125-EP 是一款具有电源良好 (PG) 功能的AD1580BRT-REEL7低压降稳压器。满载时静态电流为 75 μA，当器件禁用时降至 1 μA。TPS75125-EP 旨在为较大的负载电流变化提供快速瞬态响应。

由于 PMOS 器件充当低阻值电阻器，因此压差非常低，并且与输出电流成正比。此外，由于 PMOS 传输元件是电压驱动器件，因此静态电流非常低且与输出负载无关（在 1 mA 至 1.5 A 的整个输出电流范围内通常为 75 μA）。这两个关键规范显着提高了电池供电系统的使用寿命。

当使能 ( EN ) 输入连接到低电平电压时，器件被使能。这种低压差 (LDO) 器件还具有睡眠模式；向EN施加 TTL 高电平信号会关断稳压器，在 T J = 25°C 时将静态电流降低到 1 μA 以下。

TPS75125-EP 电源良好 (PG) 端子是一个高电平有效、开漏输出，可用于实现上电复位或低电量指示。

TPS75125-EP 提供 2.5 V 固定电压版本。输出电压容差在线路、负载和温度范围内指定为最大 3%。TPS75125-EP 采用 20 引脚 TSSOP (PWP) 封装。

特性：

●受控基线

○一个组装/测试场地，一个制造场地

●-55°C 至 125°C 的扩展温度性能

●增强的递减制造来源 (DMS) 支持

●增强的产品更改通知

●1.5A 低压差稳压器

●提供 2.5 V 固定输出

●开漏电源良好 (PG) 状态输出

●超低 75 μA 典型静态电流

●快速瞬态响应

●固定输出版本在特定条件下的 3% 容差

●20 引脚 TSSOP (PWP) PowerPAD 封装

●热关断保护

参数：

输出选项：固定输出

输出 (最大) (A)：1.5

输入电压 (最大值) (V)：5.5

输入电压 (最小值) (V)：2.7

输出电压 (最大值) (V)：2.5

输出电压 (Min) (V)：2.5

固定输出选项 (V)：2.5

噪声 (uVrms)：60

Iq (典型值) (mA)：0.07

热阻 θJA (°C/W)：50

评分：HiRel 增强型产品

负载电容 (Min) (μF)：47

调节输出 (#)：1

特征：启用，电源良好

准确性 （％）：2

PSRR @ 100 KHz (dB)：17

压差 (Vdo) (Typ) (mV)：160

工作温度范围（℃）：-55 到 125

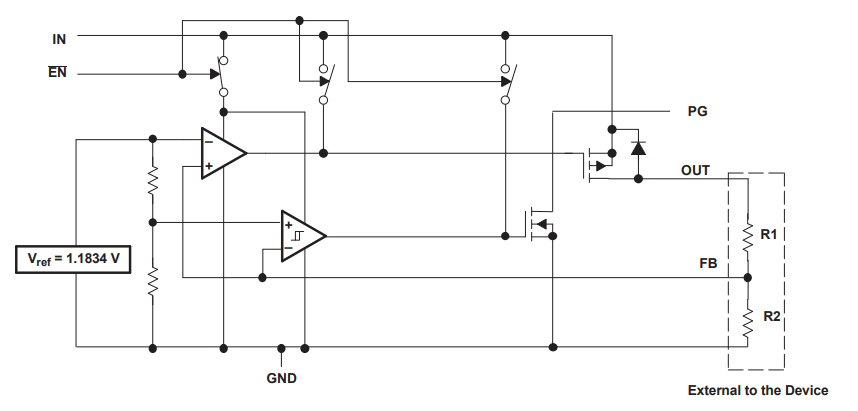

◆功能框图——可调版本

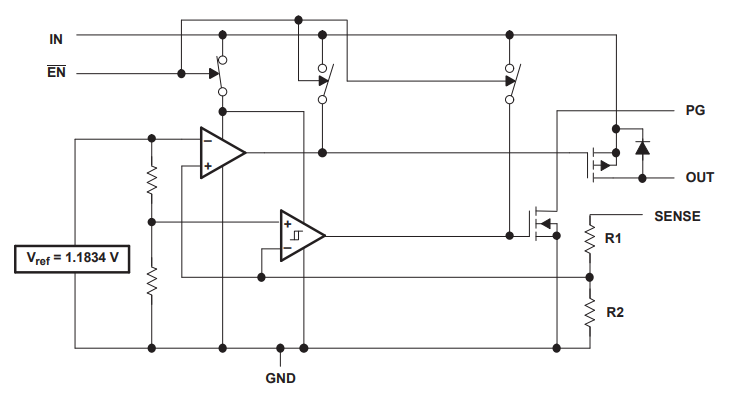

◆功能框图——固定电压版本
