TPS7A15是400mA、低输入和输出电压、超低压差 (LDO) 稳压器

产品详情

描述：

TPS7A15 是一款具有出色瞬态响应的小型低压降稳压器 (LDO)。该器件可提供 400 mA 电流，具有出色的交流性能（负载和线路瞬态响应）。输入电压范围为 0.7 V 至 2.2 V，输出范围为 0.5 V 至 2.05 V，在负载、线路和温度范围内具有 1% 的超高精度。

主电源路径通过 IN 引脚，可连接至比输出电压低 50 mV 的电源。所有电气特性（包括出色的输出电压容差、瞬态响应和 PSRR）都针对比输出电压高 100 mV 的输入电压进行了规定，因此具有很高的实用效率。该ADC08831IM稳压器通过使用较高的外部供电 V BIAS轨来支持非常低的输入电压，该轨为 LDO 的内部电路供电。例如，IN 引脚的电源电压可以是高效 DC/DC 降压稳压器的输出，BIAS 引脚的电源电压可以是可充电电池。

TPS7A15 配备有源下拉电路，可在禁用时快速对输出放电，并提供已知的启动状态。

TPS7A15 采用超小型 0.71mm × 1.0mm、6 凸点 DSBGA 封装，使该器件专为空间受限的应用而设计。

特性：

●超低输入电压范围：0.7 V 至 2.2 V

●高效率：

○400 mA 时的压差：80 mV（最大值）

○指定为 V IN = V OUT + 100 mV

●出色的负载瞬态响应：

○20 mV for I LOAD 1 mA 至 250 mA 在 10 μs

●精度（负载、线路、温度）：+1%，–1.1%

●高 PSRR：1 kHz 时为 84 dB

●提供固定输出电压：

○0.5 V 至 2.05 V（以 25 mV 步进）

●V BIAS范围：

○2.2V 至 5.5V

●包裹：

○6 引脚、1mm × 0.71mm DSBGA

●有源输出放电

应用：

●摄像头模块

●无线耳机和耳塞

●智能手表、健身追踪器

●智能手机和平板电脑

●便携式医疗设备

●固态硬盘 (SSD)

参数：

输出选项：固定输出

输出 (最大) (A)：0.4

输入电压 (最大值) (V)：2.2

输入电压 (最小值) (V)：0.7

输出电压 (最大值) (V)：2.2

输出电压 (Min) (V)：0.7

固定输出选项 (V)：0.8, 0.9

噪声 (uVrms)：7.2

Iq (典型值) (mA)：0.0057

热阻 θJA (°C/W)：148.5

负载电容 (Min) (μF)：0.75

调节输出 (#)：1

特征：使能，输出放电

准确性 （％）：1

PSRR @ 100 KHz (dB)：40

压差 (Vdo) (Typ) (mV)：55

工作温度范围（℃）：-40 到 125

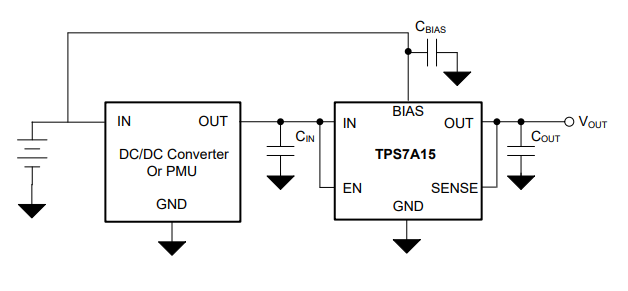

◆TPS7A15 典型应用电路

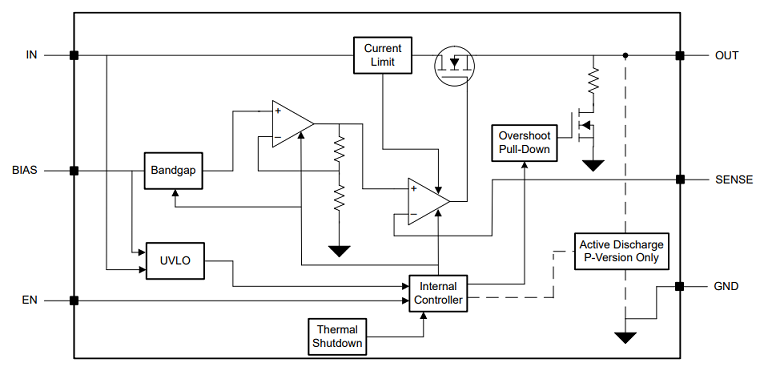

◆TPS7A15 功能框图
