ORCAD原理图设计90问解析（6-15问）

来源:凡亿PCB发布时间:2022-07-121623浏览

询问 AI

3.6 orcad中元器件应该怎么进行镜像与翻转呢？

答：orcad的元器件，可以按照X轴或者Y轴进行左右镜像、上下镜像。操作方法如下：

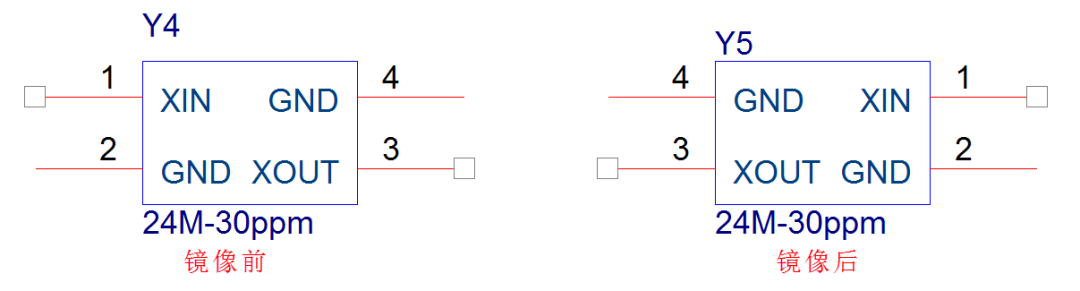

Ø 选中元器件，按快捷键H即可对器件进行左右镜像，上下位置不变，如图3-11所示，对比镜像前后两个元器件的变化；

图3-11器件左右镜像后对照图

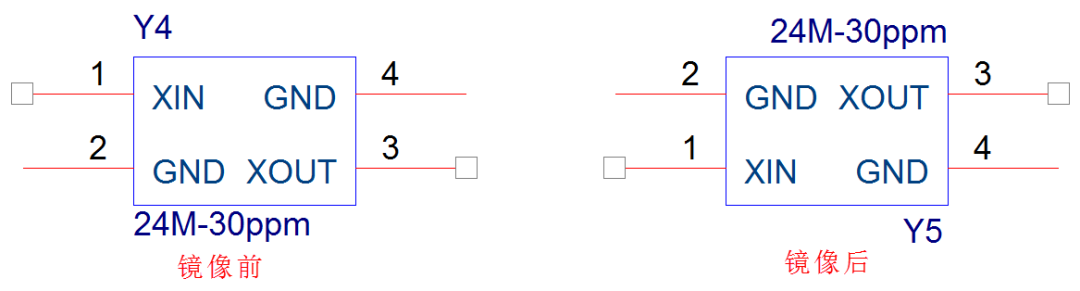

Ø 选中元器件，按快捷键V即可对器件进行上下镜像，左右位置不变，如图3-12所示，对比镜像前后两个元器件的变化；

图3-12器件上下镜像后对照图

3.7 orcad中没有连接的网络应该怎么处理？

答:对于orcad中原理连接关系中的空管脚或者是不连接的管脚，我们的处理办法如下:

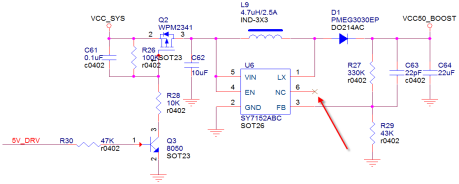

Ø 非电源类型管脚空置的，放置不连接的符号，执行菜单Place→No Connect、或者会是按快捷键X、或者是点击右侧的不连接菜单，如图3-13所示，为了是原理图绘制规范，没有连接的网络建议都加上不连接的符号，如图3-14所示；

图3-13放置不连接符示意图

图3-14不连接符号示意图

3.8 orcad在绘制原理图时怎么放置电源、地信号与分页连接符号呢？

答：orcad的电源、地、分页连接符都是全局属性的，所以跟普通的元器件放置方法也不同，库的位置也不同，绘制方法在前面的问题已经有详细描述过，放置的步骤如下：

Ø 点击菜单Place→Power/GND，或者是按快捷键F/G,放置电源连接/地连接,在弹出的电源/地的属性对话框中，在下面的Librarys中添加库的路径，一般电源与地可以直接调用系统的库CAPSYM.OLB,不用再重新加载新的库，在上面的Symbol列表中选择对应的符号即可，右侧的Name中输入电源与地的网络名称，如图3-15所示；

图3-15 放置电源、地符号示意图

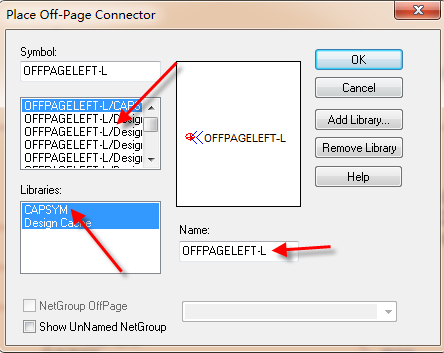

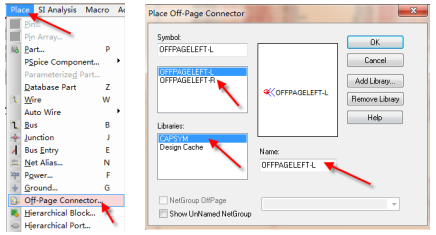

Ø 分页连接符是链接不同页面的网络的纽带，点击菜单Place→off-page collector，来放置分页连接符，在右侧菜单栏点击分页符的图片，也可以放置，如图158-2所示，在弹出的分页连接符的属性对话框中，在下面的Librarys中添加库的路径，一般分页连接符可以直接调用系统的库CAPSYM.OLB,不用再重新加载新的库，在上面的Symbol列表中选择对应的符号即可，右侧的Name中输入分页连接的网络名称，如图3-16所示。

图3-16放置电分页连接符示意图

3.9 在orcad同一页面的连接关系应该怎么处理呢？

答：在orcad软件中，同一页面的连接关系处理有两种方式，一种是直接连线的方式，一种是放置网络编号的方式使其连接在一起。网络之间方便用线连接、不是很远的情况下，我们选择用连线的方式连接；连线比较远、交叉很多的情况下，我们就选择用网络标号的方式来进行连接，详细的操作方式如下所示：

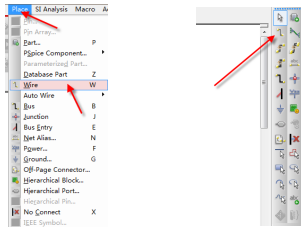

Ø 连线的方式比较简单，点击菜单Place→Wire，或者是按快捷键W，或者是点击右侧的连线按钮，既可对两个网络进行连线，如图3-17所示；

图3-17 信号之间连线示意图

Ø 网络标号的使用方法。首先从需要走线的网络按照上述连线的方式，引出一截连线，用于放置网络标号，如图3-18所示；

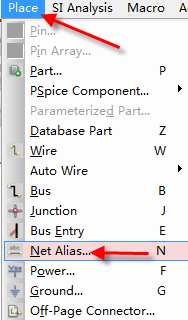

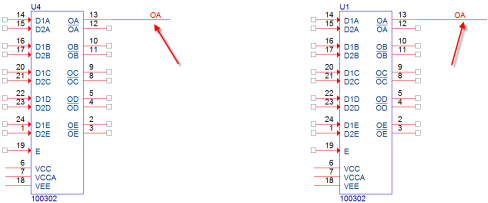

Ø 点击菜单Place→Net Alias…，或者按快捷键N,放置网络标号，在弹出的属性对话框中，输入网络名称，然后放置到引出的连线中，如图3-19所示；

图3-18 引出连线示意图

图3-19 放置网络标号示意图

Ø 放置好网络标号以后，在另一端要连接这个网络的地方也发放上相同的网络标号，这样在相同页面，这个网络就通过网络标号连接起来了，跟Wire的效果是一致的，如图3-20所示。

图3-20 信号之间通过网络标号连接示意图

3.10 orcad中走线交叉处的连接关系应该怎么处理呢？

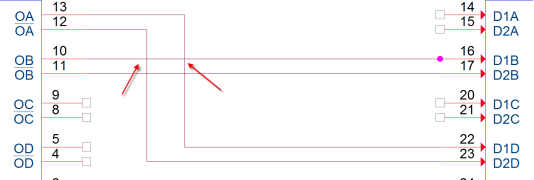

答：对与原理图中连线与连线的交界处，不需要连接在一起的，连线交叉是没有关系的，软件默认是不连接的，如图3-21所示，如果在连接处需要接在一起，则需要放置连接点，操作方式如下；

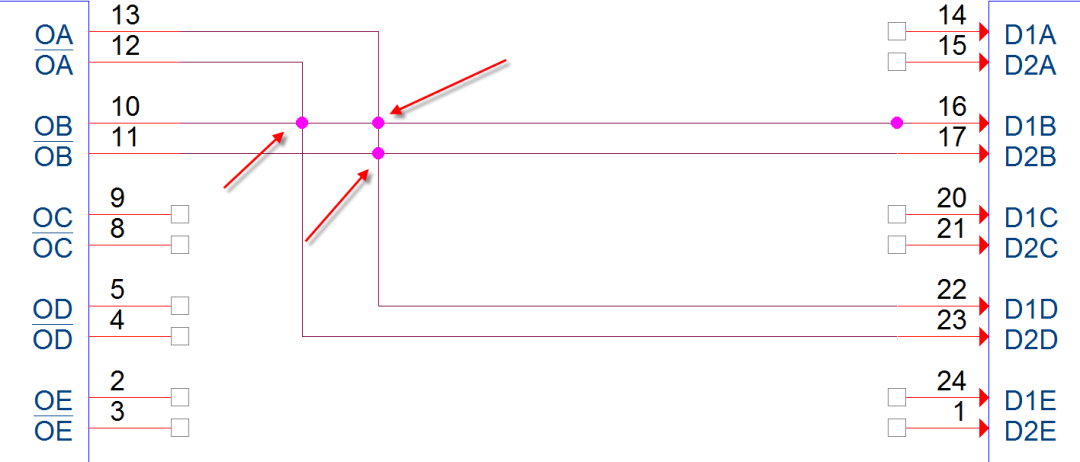

Ø 点击菜单Place→Junction，或者按快捷键J来放置连接点，放置在两个网络连线相互交界的地方，这样放置Junction点之后呢，两个相交的网络是连接在一起的，如图3-22所示。

图3-21 信号之间交叉不连接示意图

图3-22 信号之间交叉相互连接示意图

3.11 orcad中的Net Alias应该怎么使用，与Wire有什么区别？

答：Net Alias的中文含义就是网络标号的意思，它的作用于Wire的功能其实是一致的，都是让两个或者多个网络连接在一起，区别在与Wire是直接连线，把相同的网络连接在一起，非常直观；而 Net Alias则是放置相同的标号，通过相同的标识把网络连接在一起，本质是一致的。Net Alias的使用方法如下所示：

Ø 首先在要放置网络标号的网络上放置一段Wire,用于放置Net Alias；

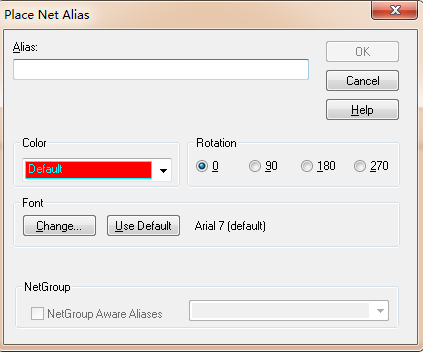

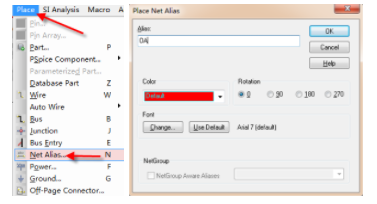

Ø 点击菜单Place→Net Alias…，或者按快捷键N,放置网络标号，在弹出的属性对话框中，输入要连接的网络名称；

Ø 下方的Color下拉菜单中可以调节网络标号的颜色，系统默认是红色的；

Ø 右侧的Rotation选项可以选择网络标号的角度，也可以默认是0°，在放置的时候按快捷键R进行旋转；

Ø Font选项中，点击Change可以对网络标号的字体、字形、字体大小进行偏好设置，Use Default选项则是使用默认选项，默然的字形是Arial、字形是常规的形状、字体的大小是小六号；

Ø 设置好这些参数以后，点击OK按钮放置到引出的连线中，如图3-23所示，然后同样的操作在另一个要连接的网络上放上相同的Net Alias，这样两个网络就通过Net Alias的方式连接在一起了。

图3-23 放置Net Alias示意图

3.12 orcad的不同页面的连接关系应该怎么处理呢？

答：在orcad中使用Wire或者是Net Alias的方式来连接网络，都只能在同一页面内实现，对于功能复杂的原理图，不可能所有的功能都画在一页里面，所以会分页来处理不同的功能，对于不同页面的连接关系，我们就需要使用添加分页连接符的方式来进行连接。分页连接符分为两种，一种是off-page Connector，一种是Port，都可以实现不同页面的连接，操作方式如下:

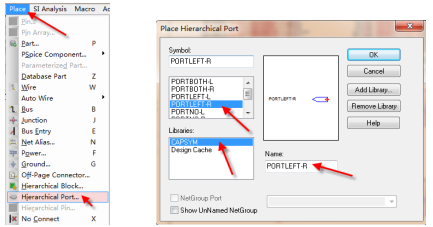

Ø 点击菜单Place→Off-page Connector或者是Place→Port，如图3-24所示，在弹出的界面中进行参数设置；

Ø 在Off-page Connector的设置界面中，如图3-24所示，分页符的库系统是自带的，在Librarys那里可以添加自己创建的库，一般情况下用系统自带的即可，一共是两个Symbol，分左右两个方向，根据实际连线情况进行选择，Name选项中输入所要连接的网络名即可；
