LM358运放非轨到轨问题

群友提问：

请教一个AD采样的问题：

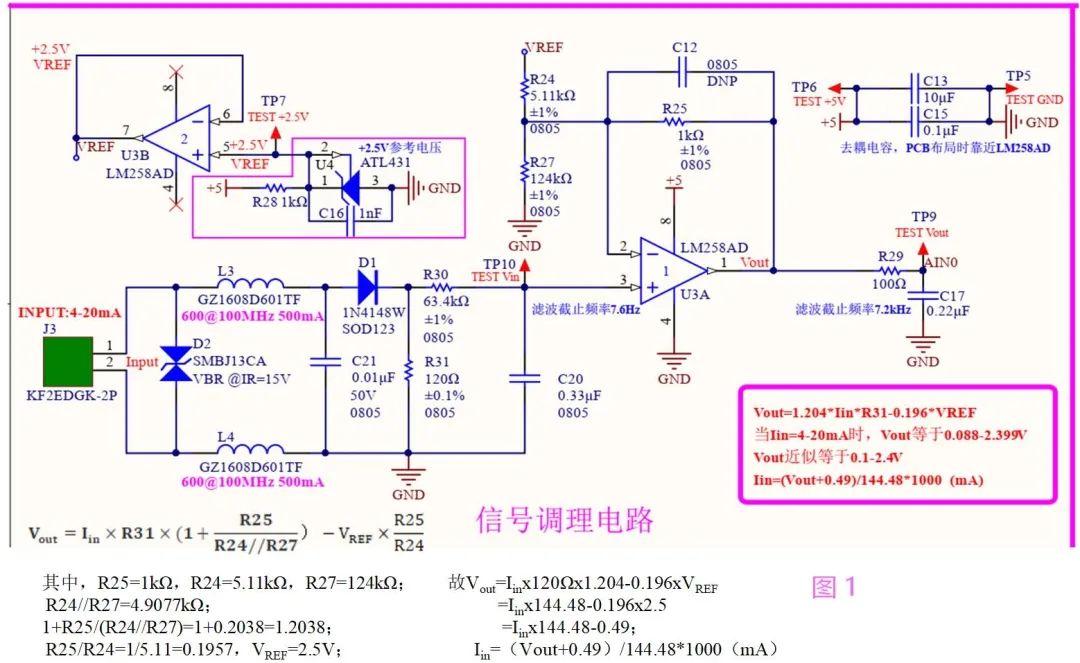

现在想采样一个4-20mA的电流信号，信号调理电路如图1所示，输入电流与输出电压关系如图1中公式所示。

现在遇到一个问题，当输入电流给定为4-7.93mA时，运放2脚的电压为0.954V，Vout为0.652V，检测到电流值都对应7.93mA，当输入电流在8mA以上时，输入电流与输出电压关系就与调理电路的理论设计相符。比较困惑的就是：为啥输入为4-7.93mA时，Vout都为0.652V，反算检测到电流值都对应7.93mA？

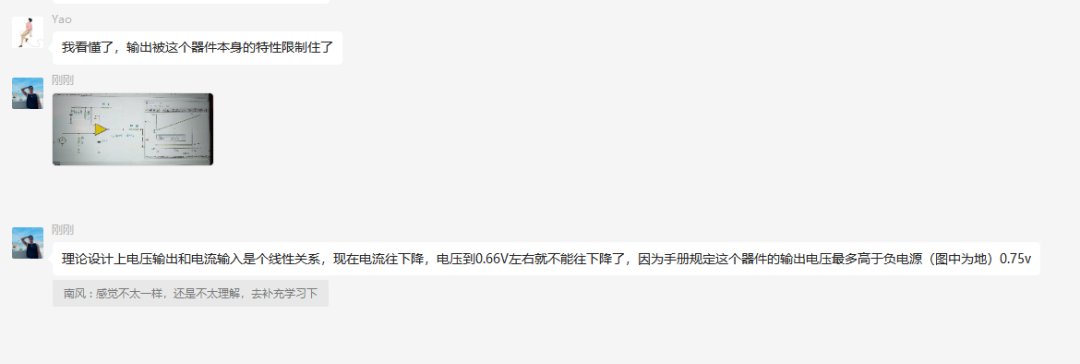

群友解答：群友进行了仿真和查阅手册

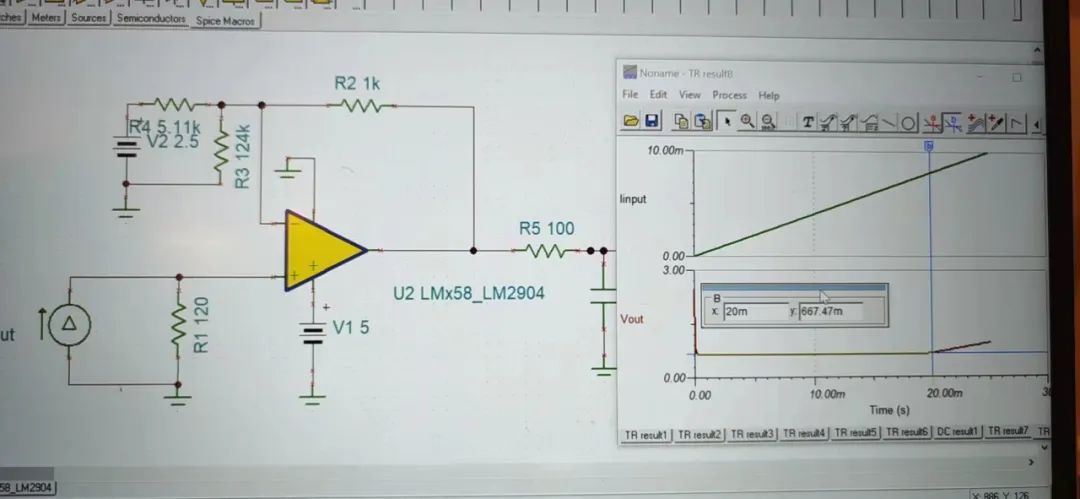

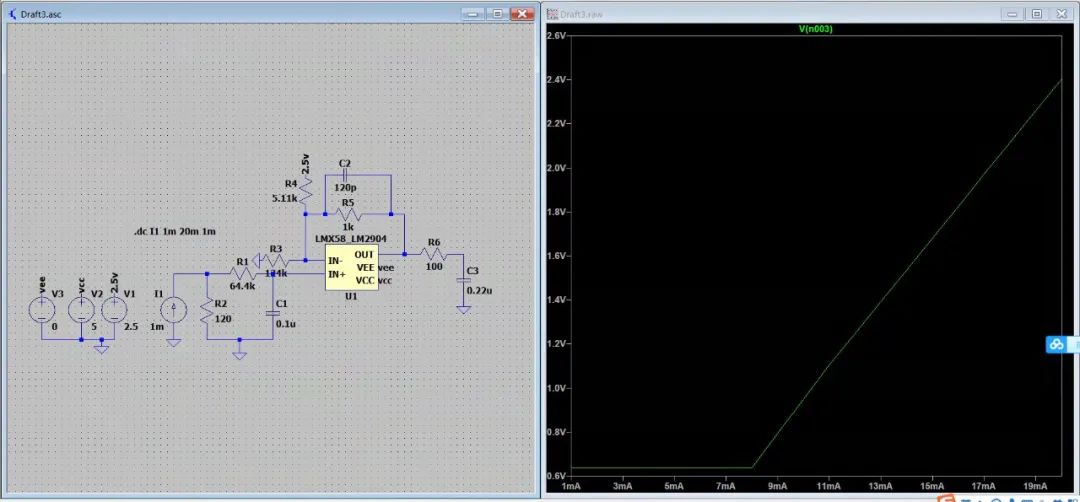

仿真

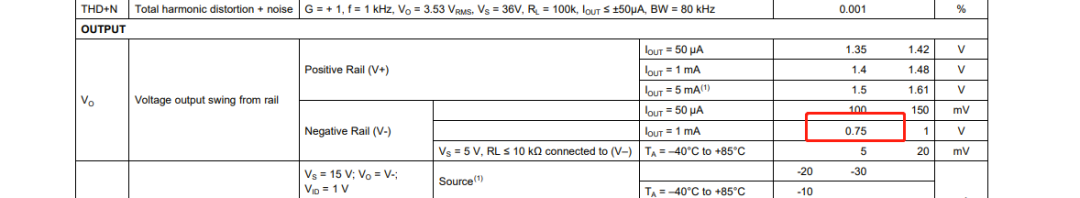

查阅手册看输出的限制

群友更换轨到轨运放，问题得到解决。358运放非轨到轨输出，很多朋友都遇到过这个坑。算是一个基础的常见问题了。本问题完结。

扩展分享：

不知道您同不同意这句话：学好运放，模拟电路就通了大部分。滤波器，信号发生器，电压基准，稳压电源，AD,DA,锁相环，好多都离不开运放。

运放的参数众多，偏置电流，失调电压，输入输出范围，输入输出阻抗，增益带宽积，压摆率等等。运放的噪声计算也比较复杂。白噪声，闪烁噪声等。运放的稳定性也是个大难题，不知道什么时候它就振荡了，然后各种补偿方法又得分析一通。得益于微弱信号采集方向（uV电压，pA电流）的学习，本人也是在长期的摸爬滚打和跟大佬的学习中，对运放初窥门径。这里也分享一些运算放大器学习的极好的资料。
