与非网优秀网友评测|瑞苏盈科水星XU5开发套件—SD卡img的加载和评测

点击上方蓝字，关注我们

1

前面尝试了自定义制作SD的img文件，制作过程中，根据提供的工程文件，可以顺利生成platform但是在xsa的过程中，没有顺利得到文件。经过多次尝试，应该是主机的软件环境配置问题。这个问题对于xilinx确实是一个比较大的问题，因为官方测试的工作环境是基于linux，但是各种linux的版本多，升级快，而且加载包的版本变化多，个人不能完全复现官方的开发环境。这个问题需要多次尝试解决。ubuntu已经升级到20.0以上，但是还是在18.04上运行更稳定。

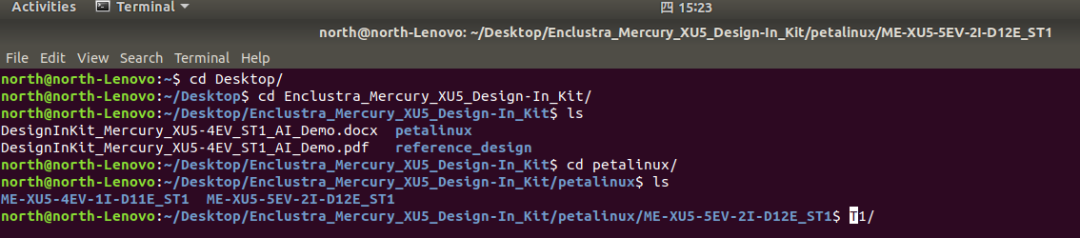

同时提供了两个型号地资料，因为手册中没有对照表，所有还是花了些时间去确定到底是哪一个，

瑞苏盈科同时提供了sd卡img文件，先评测后再会过去重新编译，直接进行定制功能。

2

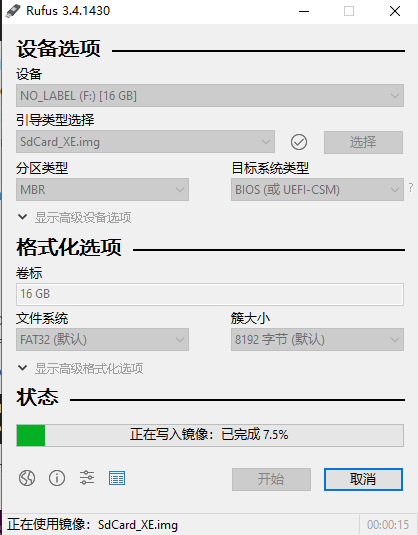

下载文件后使用rufus读取文件并写入sd卡。

3

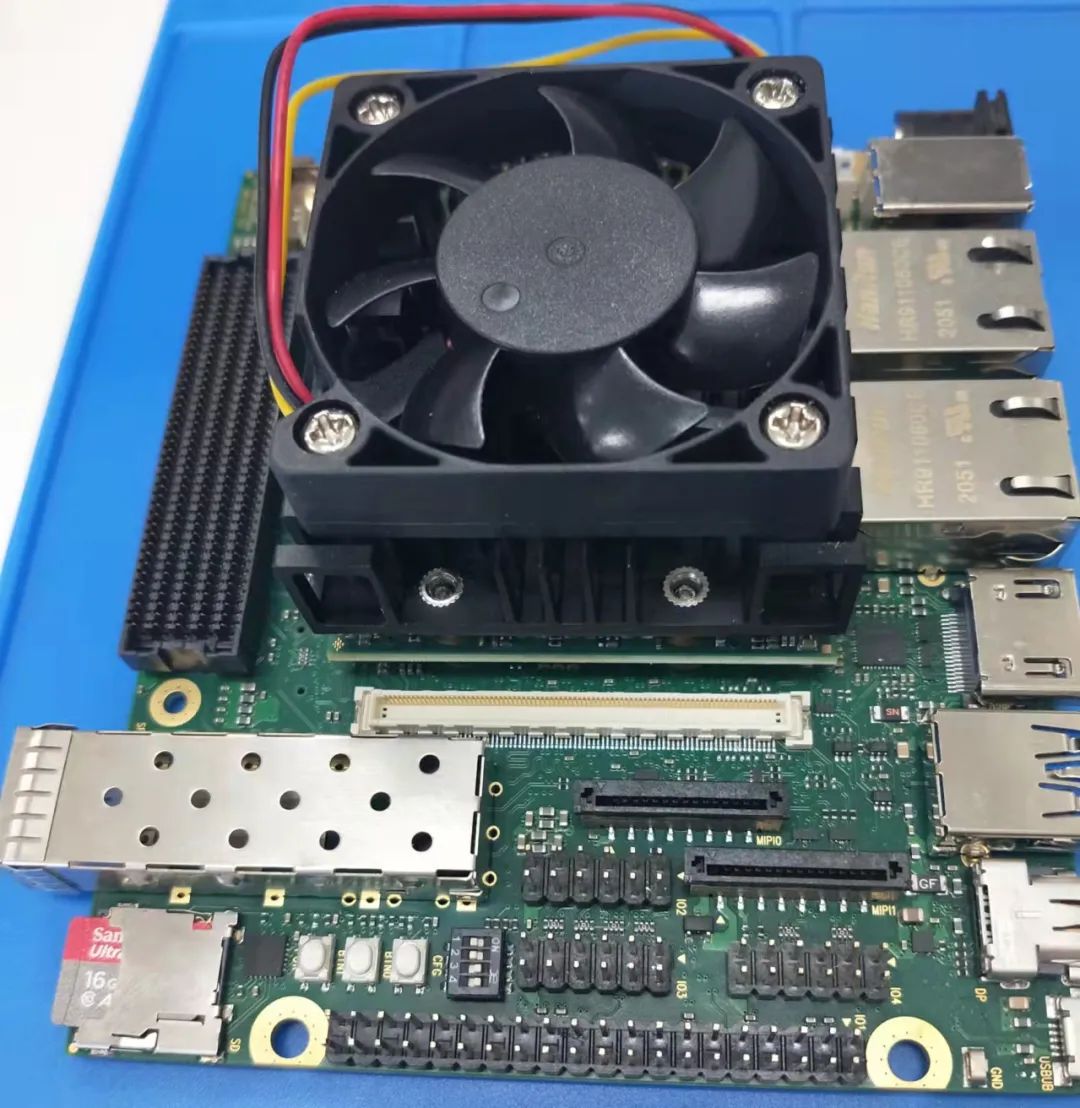

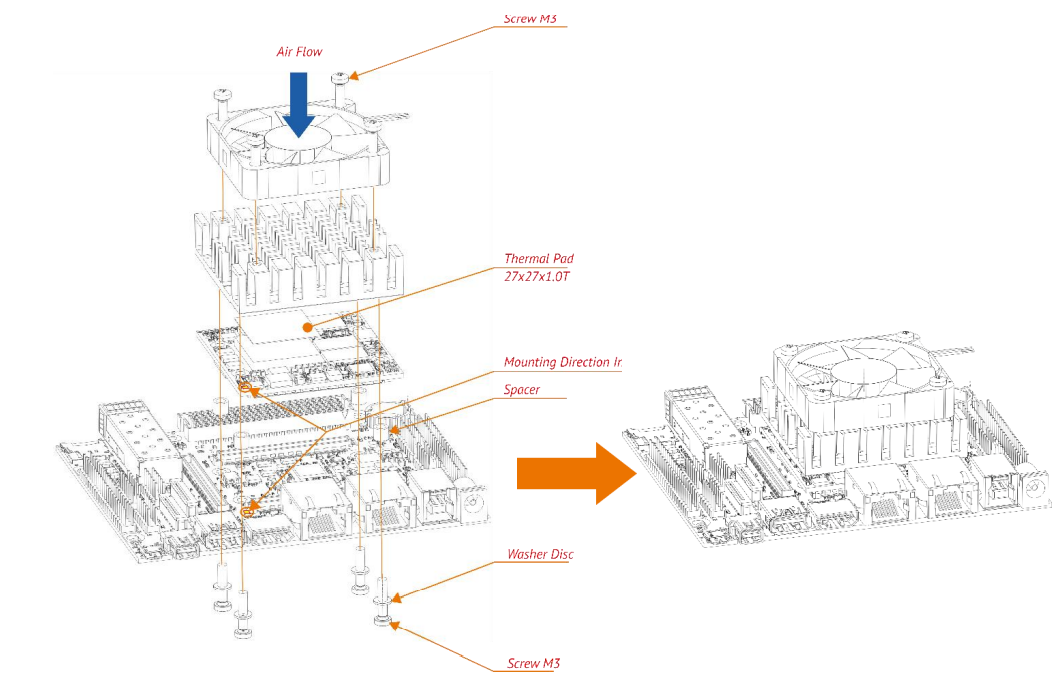

按照手册重大顺序把核心板和散热风扇连接起来，再连接到base board上。

按照这个连接方法有个小状况，就是中间间隔垫尺寸偏小，没有起到间隔的作用，这样螺栓的压力九直接通过散热器压在核心板上，根据经验，这样容易直接把芯片边缘压碎，即使是经过隔热硅胶缓冲。所以仅仅把散热器和核心板固定在一起，然后压在基板上，虽然这样不是很稳定，但是轻拿轻放，完成评测没有问题，以后可以用外壳夹具再固定。

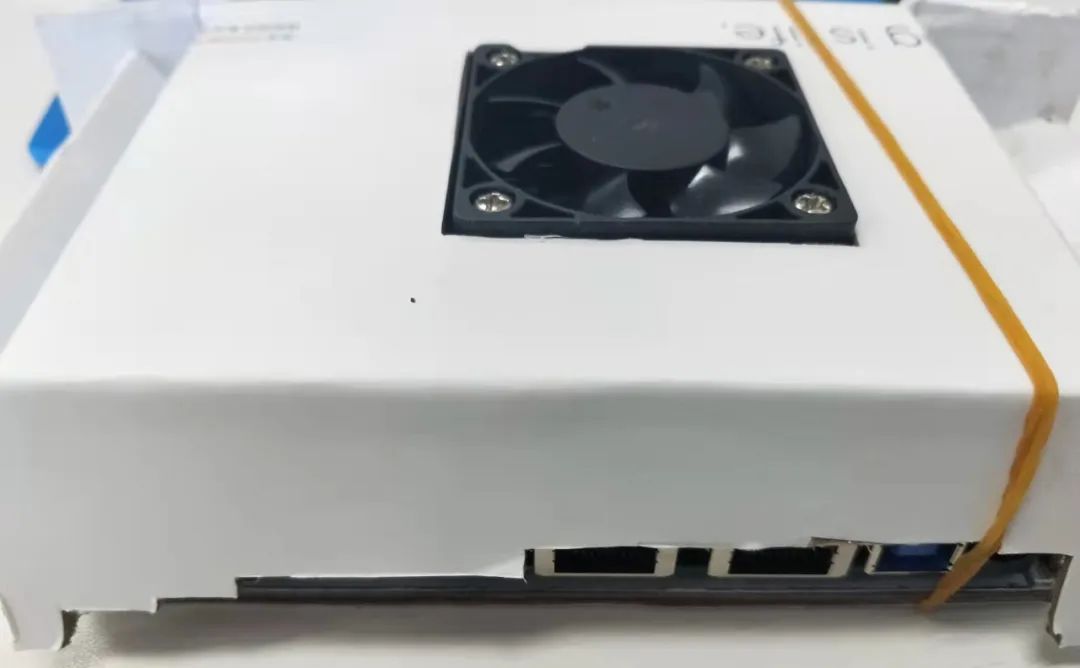

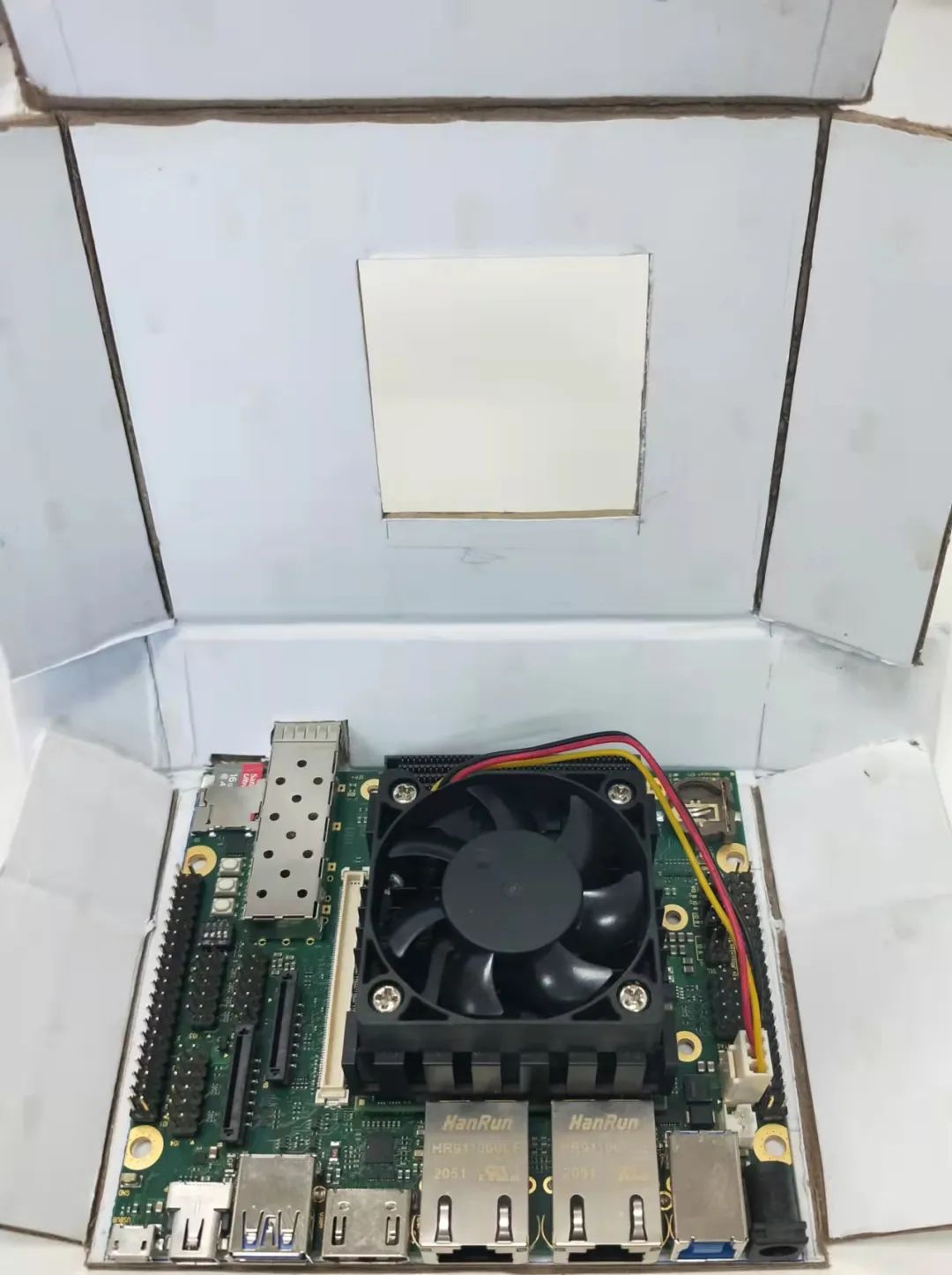

小有遗憾的是开发板没有外壳，我就先用硬纸板打了一个大样，等有时间了，再用亚克力板切割一个框架，

再连接到base board上。

4

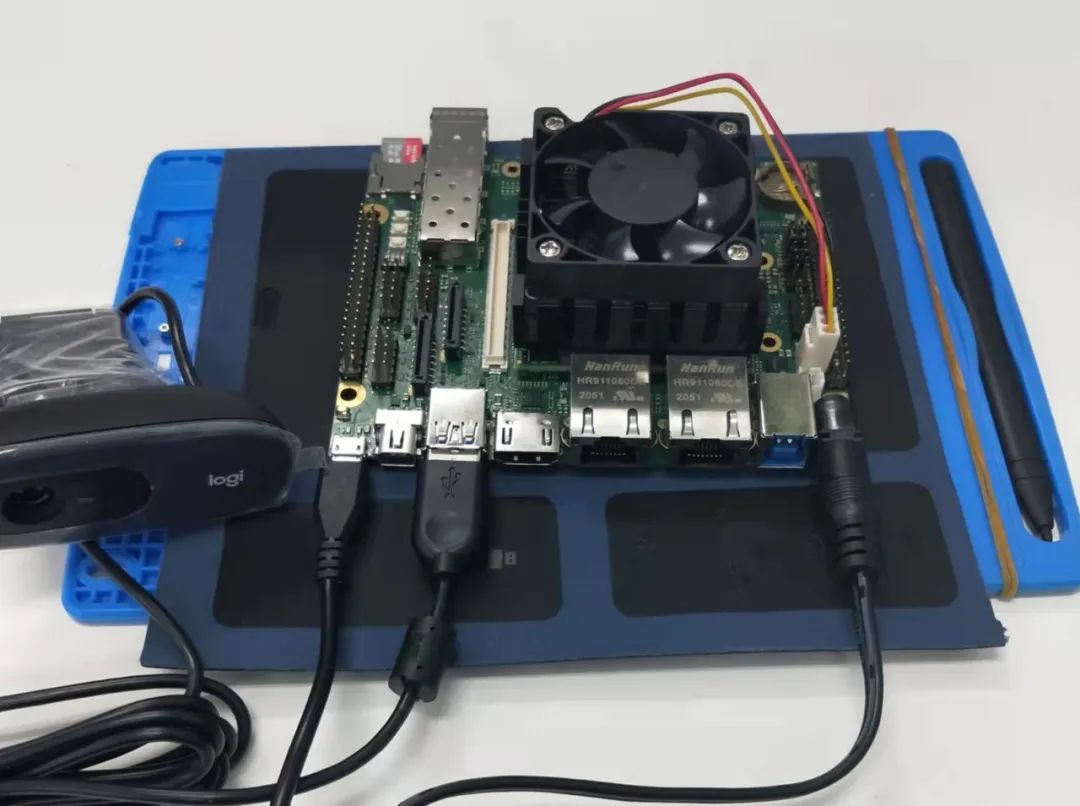

依次连接12V电源，micro-USB通讯口，USB-Host连接罗技摄像头，然后连接micro-DP外接显示器，这个DP的配置没有给HDMI分流出视频流，这个可以再make的过程中加入DPU，实现。这个hdmi和USB口外缘有冲突，而且usb口数量不够，这个可以用外接的usbHub来解决，这样还可以增加鼠标和键盘直接操作。

要把写入系统的SD卡插入卡槽，就等着上电。

5

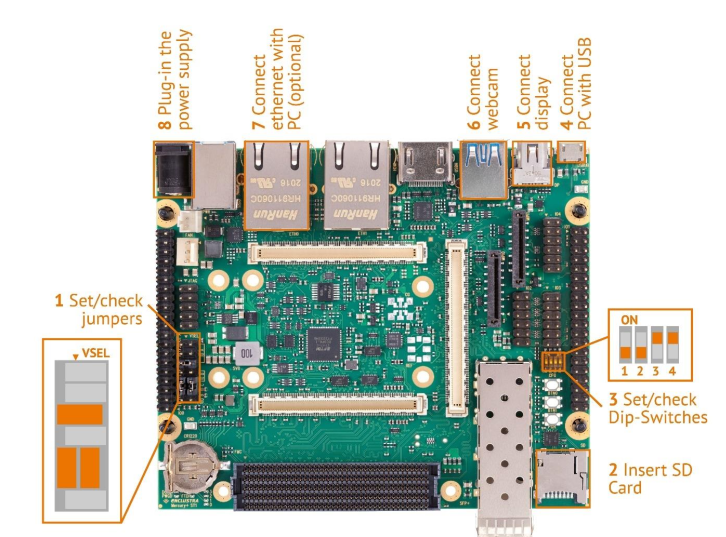

首先要把选择开关DIP和jumper设定正确，

要把写入系统的SD卡插入卡槽，就等着上电。

6

加电后风扇意外地声音小，明显是一个高质量地空气轴承风扇，而且风量足够大。

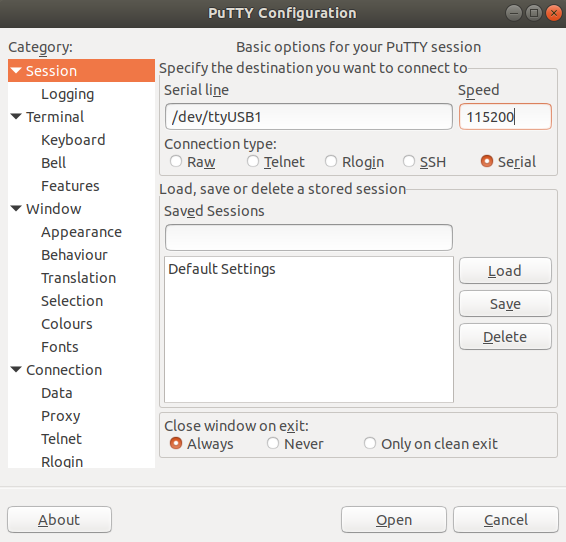

不过中间，选择串口的时候习惯性地选择ttys地串口，在window10下，如何也找不到端口，就认为自己安装不正确，但是仔细看手册，然后用dmesg查看端口后发现，这个板子是直接用usb通讯，需要选择ttyUSB口，才可以，目前地windows串口通讯都没有适合地，在ubuntu下用putty就极其简单，

7

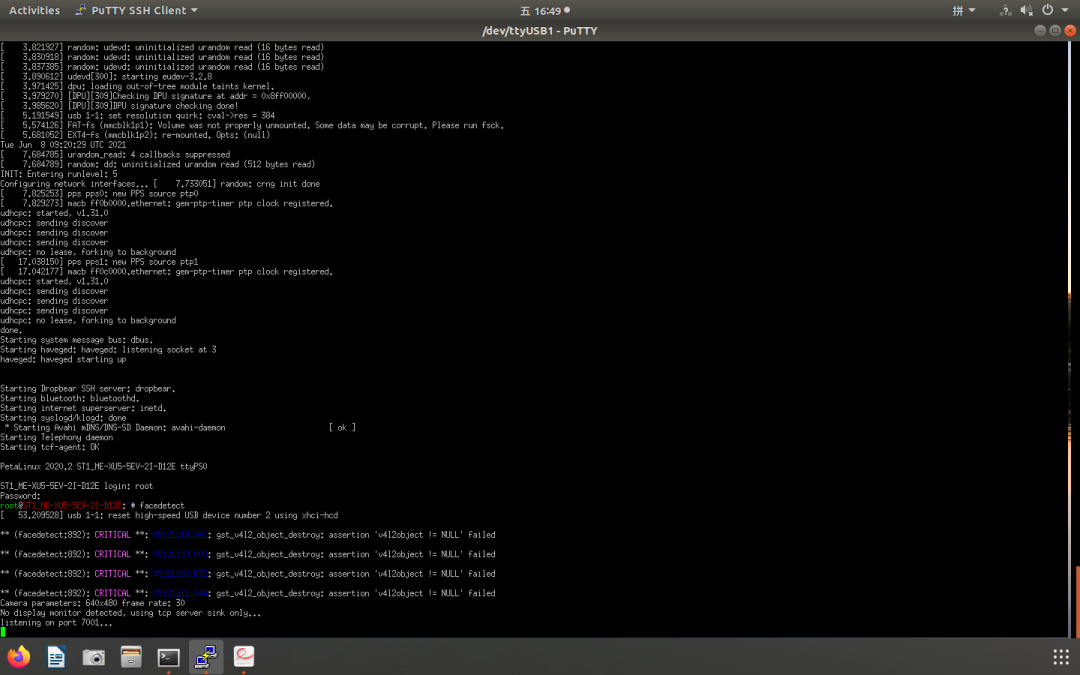

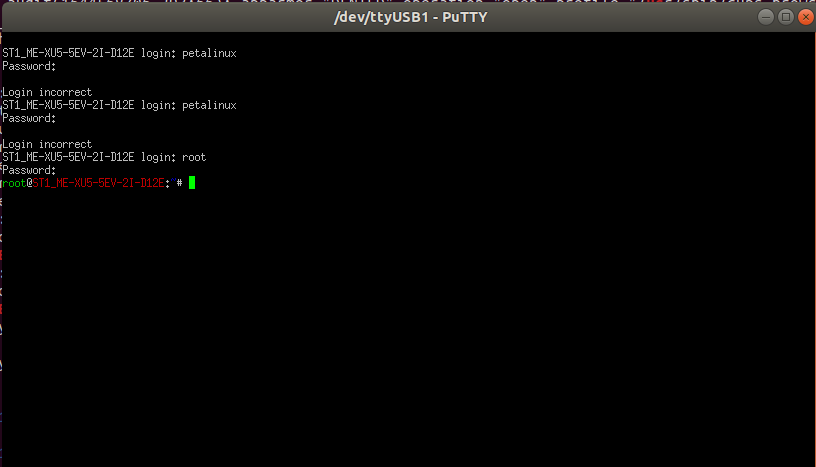

快速连接后，使用root/root登录。通常是用petalinux用户名登录，而且也设定了这个用户，但是看来没有开通这个帐户，无法登录。

因为直接把facedetect安装在系统/bin地目录下，可以直接使用

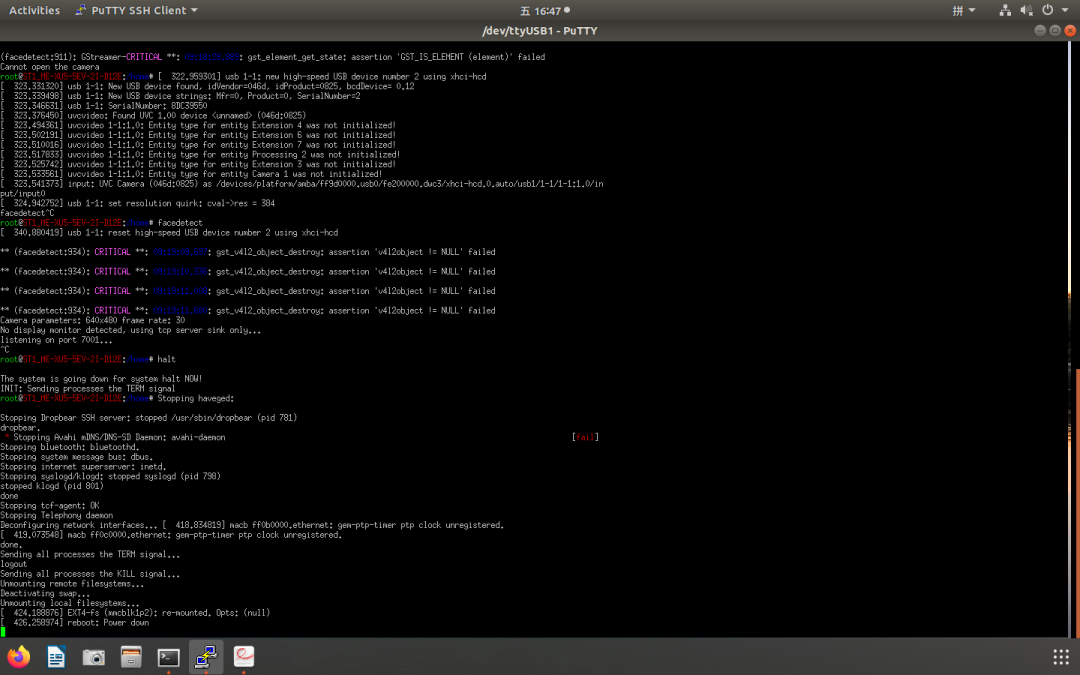

可以重新启动系统

程序需要捕捉usb摄像头，当没有捕捉到的时候就提示，重新插上摄像头，就有了视频流，也可以启动视频文件。

因为没有合适地DP显示器，就选择了一个支持dp地投影仪，不过，没有被探测到，这个显示视频流导出到7001的端口。

8

这个过程显示了正确地连接和使用，工作正常。根据在其他板卡测试地过程，这些是标准vitis AI代码，运行都还精度可以。

不过使用这个开发板是需要自己定制model和流程的，因此在随后都过程中，就要测试如何使用Vitis完成开发过程。

相比通常都FPGA开发，都是集中在bitstream上，但是瑞苏盈科已经提供了最难做的工作，硬件设计和软件bsp定制，那么剩下都工作再重新做一遍显然意义不大，在这个平台上如何应用，具有更大的灵活性和探索价值。
