一种升压芯片短路情况解决的实例讲解

 在使用升压芯片的过程中，相信很多人都遇到过这样或者那样的问题，升压芯片短路的情况就是其中之一。这种情况经常发生在上电的瞬间，从而导致电路无法正常工作。本文将以一款升压芯片为例，为读者讲解使用过程中的短路问题。

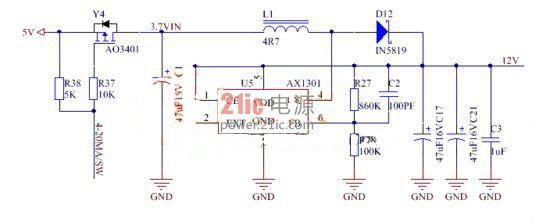

本例中使用的为AX1301升压芯片，在按照芯片提供商的使用手册中案例图纸设计，采用是3.3V升12V的方案，电路校对无错误，但上电时电路就像短路一样，电流大，且不能正常工作芯片发热。在更换同款芯片后问题仍旧得不到解决，电路图如图1所示。

图1

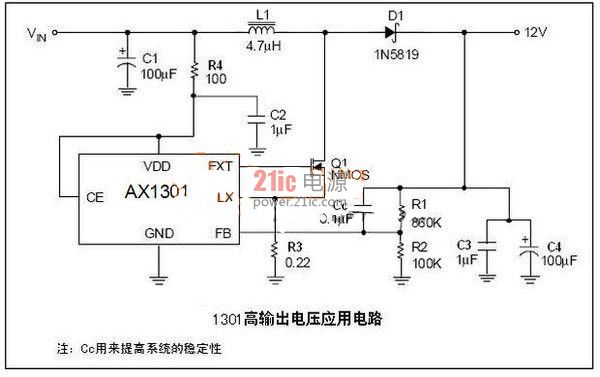

通过对芯片手册的查阅，我们可以发现VDD与LX的最高耐压为7V，例子中显然已经发生了击穿。如果要输出12V则需要用高压输出电路，也就是添加MOS管的电路图。

图2

从本例中可以看到，在进行电路的设计过程中，对于芯片或其他一些期间的数据手册进行仔细的阅读是非常有必要的。很多错误的产生主要是因为对于数据手册了解的不完全或不仔细，所以导致了电路中错误的产生，通过本例，希望大家能够在解决问题的同时意识到阅读数据手册的重要性。
